ЛЕКЦИЯ 1 по ТАКТИЧЕСКОЙ ПОДГОТОВКЕ для студентов обучающихся

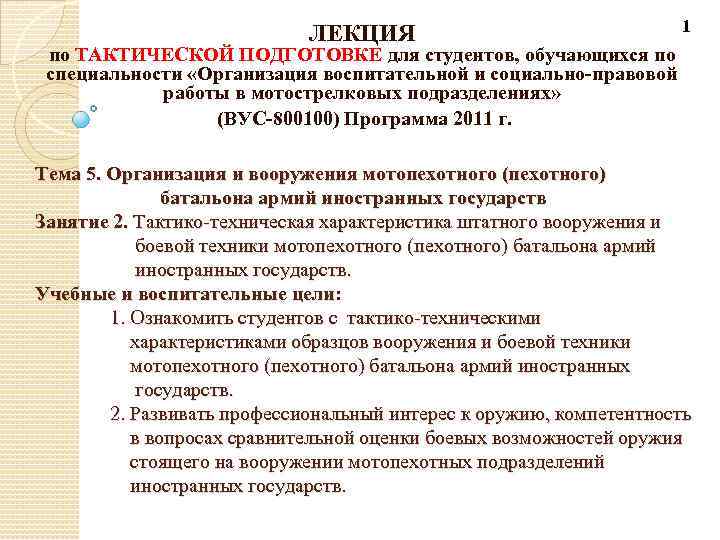

ЛЕКЦИЯ 1 по ТАКТИЧЕСКОЙ ПОДГОТОВКЕ для студентов, обучающихся по специальности «Организация воспитательной и социально-правовой работы в мотострелковых подразделениях» (ВУС-800100) Программа 2011 г. Тема 5. Организация и вооружения мотопехотного (пехотного) батальона армий иностранных государств Занятие 2. Тактико-техническая характеристика штатного вооружения и боевой техники мотопехотного (пехотного) батальона армий иностранных государств. Учебные и воспитательные цели: 1. Ознакомить студентов с тактико-техническими характеристиками образцов вооружения и боевой техники мотопехотного (пехотного) батальона армий иностранных государств. 2. Развивать профессиональный интерес к оружию, компетентность в вопросах сравнительной оценки боевых возможностей оружия стоящего на вооружении мотопехотных подразделений иностранных государств.

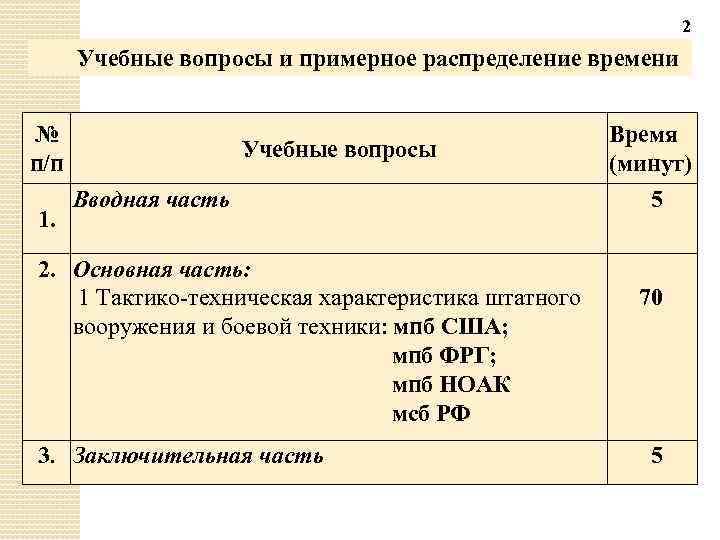

2 Учебные вопросы и примерное распределение времени № п/п 1. Учебные вопросы Вводная часть Время (минут) 5 2. Основная часть: 1 Тактико-техническая характеристика штатного 70 вооружения и боевой техники: мпб США; мпб ФРГ; мпб НОАК мсб РФ 3. Заключительная часть 5

Пистолеты Кольт М 1911 — самозарядный пистолет под патрон. 45 ACP. Разработан Джоном Мозесом Браунингом в 1908 году под названием Colt-Browning. Пистолет стоял на вооружении ВС США с 1911 по 1985 год, разрешен к использованию и в настоящее время.

Пистолет Макарова 9 -мм пистоле т Мака рова (ПМ, Индекс ГРАУ — 56 А-125) — самозарядный пистолет, разработанный советским конструктором Николаем Фёдоровичем Макаровым в 1948 году. Принят на вооружение в 1951 году. Является личным оружием в постсоветских вооружённых силах и правоохранительных органах.

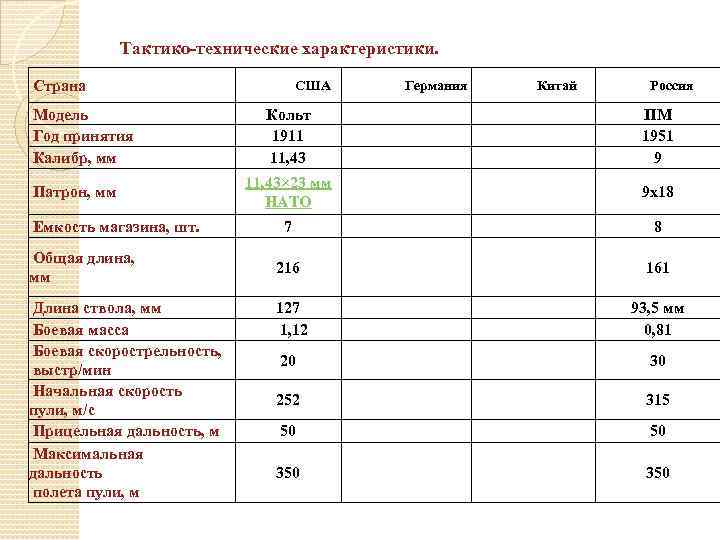

Тактико-технические характеристики. Страна Модель Год принятия Калибр, мм Патрон, мм Емкость магазина, шт. Общая длина, мм Длина ствола, мм Боевая масса Боевая скорострельность, выстр/мин Начальная скорость пули, м/с Прицельная дальность, м Максимальная дальность полета пули, м США Германия Китай Россия Кольт 1911 11, 43 ПМ 1951 9 11, 43× 23 мм НАТО 9 x 18 7 8 216 161 127 1, 12 93, 5 мм 0, 81 20 30 252 315 50 50 350

Автомат (штурмовая винтовка) Armalite / Colt AR-15 / M 16, M 16 A 1, M 16 A 2, M 16 A 3, M 16 A 4 (США) Винтовка M 16 A 2 с 40 мм гранатометом M 203 3

http: //ru. wikipedia. org/wiki/HK_G 36 Штурмовая винтовка (автомат) G 36 (ФРГ) G 36 разрабатывалась немецкой фирмой Хеклер и Кох (Heckler und Koch Gmb. H) с начала 1990 х годов под внутрифирменным обозначением HK 50. В 1995 году G 36 была принята на вооружение Бундесвера (Армии ФРГ) 4

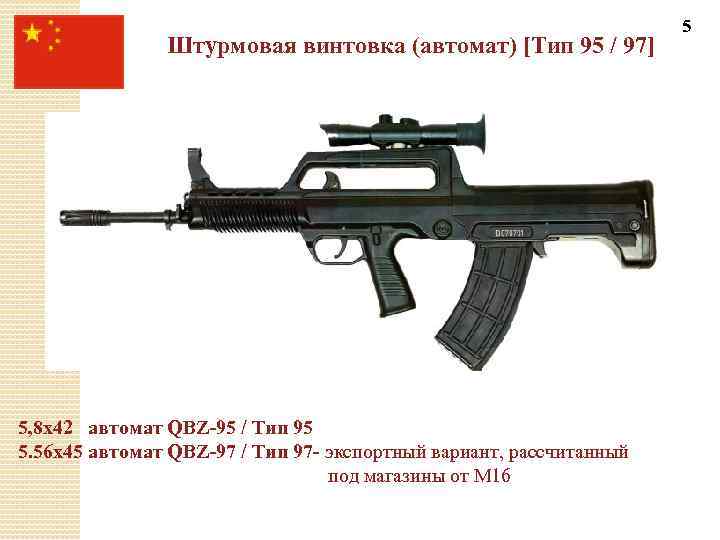

Штурмовая винтовка (автомат) [Тип 95 / 97] 5, 8 х42 автомат QBZ-95 / Тип 95 5. 56 x 45 автомат QBZ-97 / Тип 97 - экспортный вариант, рассчитанный под магазины от M 16 5

Автомат АК-74 М с подствольным гранатометом ГП-30 АК-74 М - принят на вооружение Российской Армии в начале 1990 х. Отличается от поздних АК-74 складным вбок пластиковым прикладом и планкой для крепления прицельных приспособлений на левой стороне ствольной коробки. 6

Тактико-технические характеристики основных образцов автоматов Страна Модель Год принятия Калибр, мм Патрон, мм Емкость магазина, шт. Общая длина разложенным/сложенным прикладом, мм Длина ствола, мм Вес, пустой кг Темп стрельбы, выстр/мин Начальная скорость пули, м/с Прицельная дальность, м Максимальная эффективная дальность огня, м США Германия Китай Россия M 16 A 2 1960 5, 56 G 36 1995 5, 56 Тип 95 / 97 1995 5. 8 / 5, 56 АК-74 М 1991 х 5. 45 5, 56× 45 мм НАТО 5, 56× 45 НАТО 5. 8 х42/5, 56× 45 НАТО 5. 45 x 39 2030 30 1006/ - 999/758 760 942 / 704 508 3. 40 480 3, 77 490 3, 35 415 мм 3. 40 700 -900 750 - 650 830 920 930 900 800 100 -500 1000 600 500 - 650 7

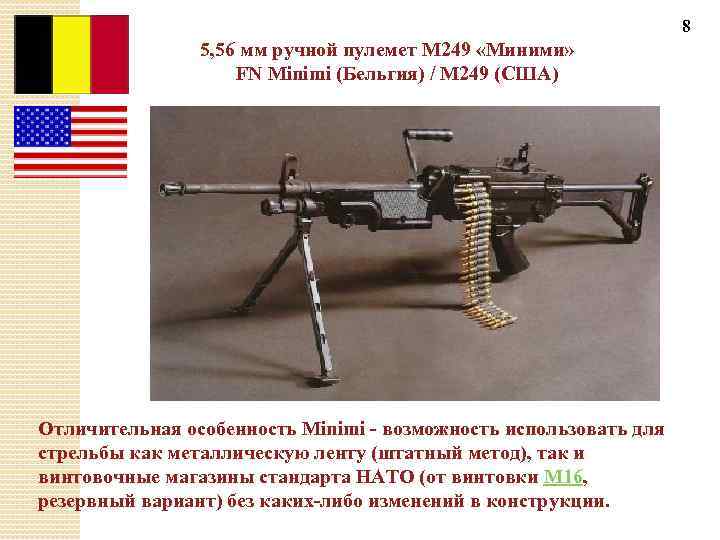

8 5, 56 мм ручной пулемет М 249 «Миними» FN Minimi (Бельгия) / M 249 (США) Отличительная особенность Minimi - возможность использовать для стрельбы как металлическую ленту (штатный метод), так и винтовочные магазины стандарта НАТО (от винтовки М 16, резервный вариант) без каких-либо изменений в конструкции.

Ручной пулемет Heckler-Koch HK MG 4 (Германия) 10 Пулемет стал прямым конкурентом такому популярному образцу, как бельгийский FNMinimi / M 249 SAW, и предназначен на ту же роль – легкого и мобильного оружия огневой поддержки уровня пехотного отделения.

Ручной пулемет Тип 95 и 97 (QBB-95 / QBB-97) 11 С тактической точки зрения ручной пулемет Тип 95 является аналогом ручного пулемета РПК-74, при сравнимой длине ствола будучи заметно короче и на килограмм легче. Ручной пулемет Тип 97 является экспортным вариантом и предлагается в калибре 5. 56 мм НАТО, с приемником магазинов под стандарт американской винтовки М 16

Ручной пулемет 5, 45 -мм РПК (РФ) 12 Модификации: РПК-74 Н - имеет планку для крепления прицела ночного видения; РПКС-74 – оснащен складным прикладом.

Тактико-технические характеристики основных образцов ручных пулеметов Страна Модель Год принятия Калибр, мм Патрон, мм Емкость магазина, шт. Общая длина разлож. /сложен. прикладом, мм США М 249 «Миними» 1975 5. 56 Лента(100, 200) или магазин(30) 1040 мм Германия РПК-74 2003 5. 56 x 45 mm NATO 5. 56 1974 5. 45 х39 лента магазин на 30(80) патр. маг. (45) 1030 840 1060 600 3, 9 с сошкой без маг. 590 650 150 465 482 Боевая масса, кг 6, 85 кг 8. 1 150 880 Прицельная дальность, м Максимальная дальность полета пули, м 3600 5, 4 960 925 800 -900 Россия Тип 97 HK MG 4 Длина ствола, мм Боевая скорострельность, выстр/мин Начальная скорость пули, м/с Китай 1200 9 1000 3150

13 Бельгийский пулемет FN MAG под обозначением М 240 заменил М 60 и в пехотных частях армии и морской пехоты США

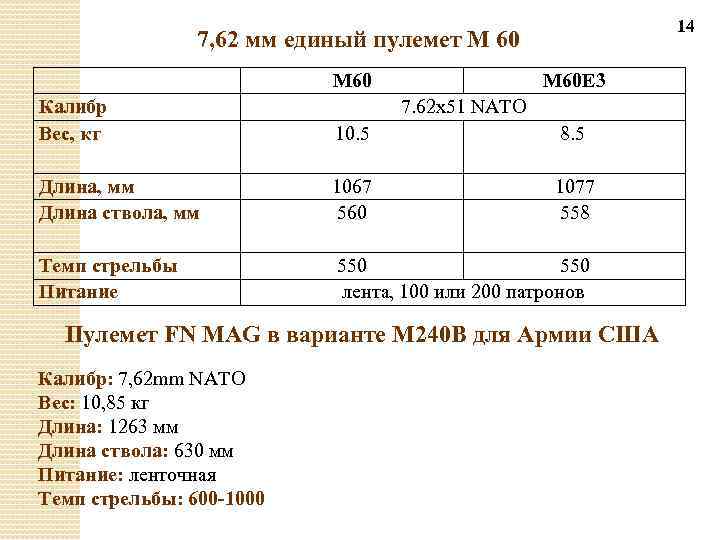

14 7, 62 мм единый пулемет М 60 Калибр Вес, кг M 60 E 3 10. 5 8. 5 Длина, мм Длина ствола, мм 1067 560 1077 558 Темп стрельбы Питание 550 лента, 100 или 200 патронов 7. 62 x 51 NATO Пулемет FN MAG в варианте M 240 B для Армии США Калибр: 7, 62 mm NATO Вес: 10, 85 кг Длина: 1263 мм Длина ствола: 630 мм Питание: ленточная Темп стрельбы: 600 -1000

15 7, 62 -мм единый пулемет ПКМ Патрон 7, 62 х54 мм Масса 9 кг Масса со снаряженной лентой на 100 патронов, кг - 12, 4 То же на 200 патронов, кг - 15, 2 Длина, мм - 1173 Длина ствола, мм - 658 Число нарезов - 4 Шаг нарезов, мм - 240 Начальная скорость пули, м/с - 825 Режимы огня - непрерывный Темп стрельбы, в/мин - 650 Скорострельность, в/мин - 250 Прицельная дальность, м - 1500 Дальность прямого выстрела по ростовой фигуре, м - 650 Емкость ленты, патронов - 100/250 Расчет, человек - 2

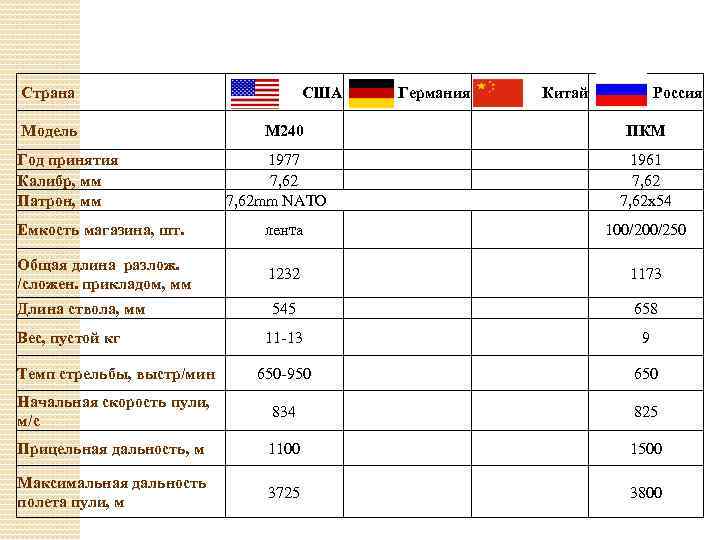

Страна Модель Год принятия Калибр, мм Патрон, мм США М 240 1977 7, 62 mm NATO Германия Китай Россия ПКМ 1961 7, 62 х54 Емкость магазина, шт. лента 100/250 Общая длина разлож. /сложен. прикладом, мм 1232 1173 Длина ствола, мм 545 658 11 -13 9 Темп стрельбы, выстр/мин 650 -950 650 Начальная скорость пули, м/с 834 825 Прицельная дальность, м 1100 1500 Максимальная дальность полета пули, м 3725 3800 Вес, пустой кг

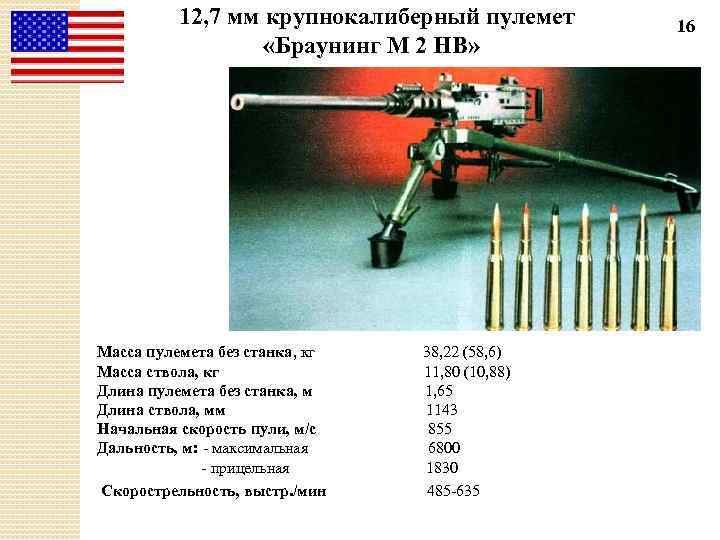

12, 7 мм крупнокалиберный пулемет «Браунинг М 2 НВ» Масса пулемета без станка, кг 38, 22 (58, 6) Масса ствола, кг 11, 80 (10, 88) Длина пулемета без станка, м 1, 65 Длина ствола, мм 1143 Начальная скорость пули, м/с 855 Дальность, м: - максимальная 6800 - прицельная 1830 Скорострельность, выстр. /мин 485 -635 16

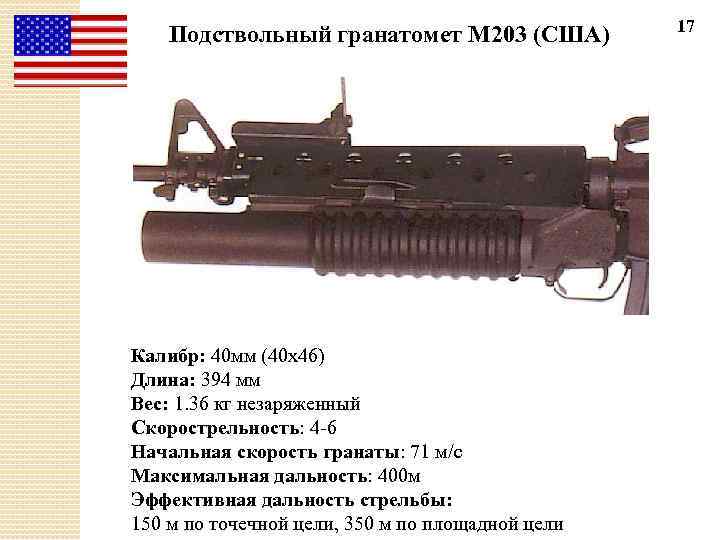

Подствольный гранатомет M 203 (США) Калибр: 40 мм (40 x 46) Длина: 394 мм Вес: 1. 36 кг незаряженный Скорострельность: 4 -6 Начальная скорость гранаты: 71 м/с Максимальная дальность: 400 м Эффективная дальность стрельбы: 150 м по точечной цели, 350 м по площадной цели 17

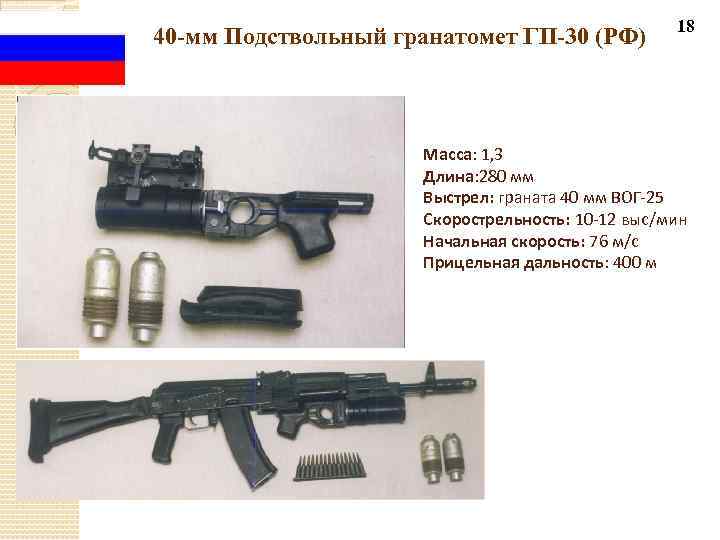

40 -мм Подствольный гранатомет ГП-30 (РФ) 18 Масса: 1, 3 Длина: 280 мм Выстрел: граната 40 мм ВОГ-25 Скорострельность: 10 -12 выс/мин Начальная скорость: 76 м/с Прицельная дальность: 400 м

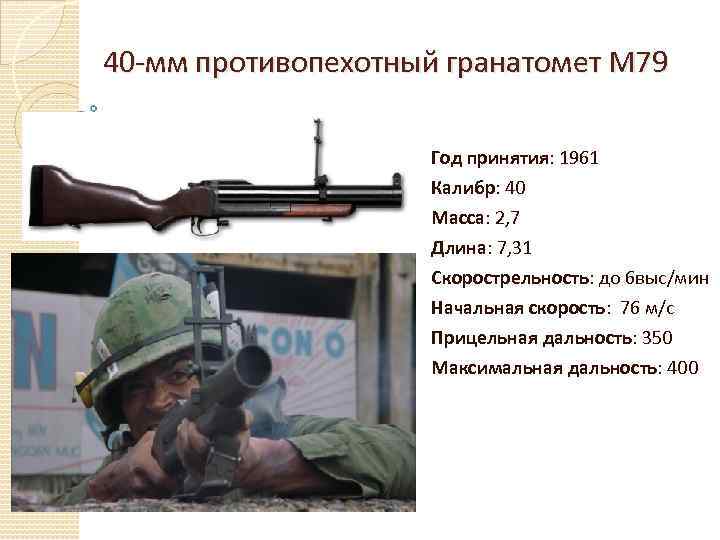

40 -мм противопехотный гранатомет М 79 Год принятия: 1961 Калибр: 40 Масса: 2, 7 Длина: 7, 31 Скорострельность: до 6 выс/мин Начальная скорость: 76 м/с Прицельная дальность: 350 Максимальная дальность: 400

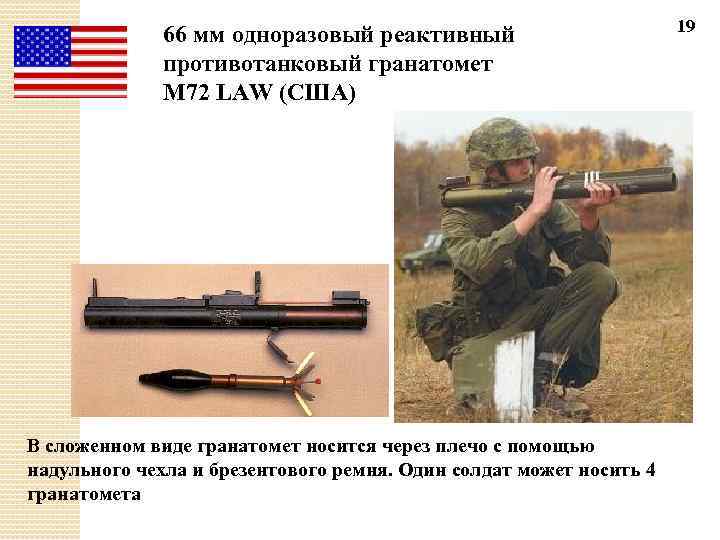

66 мм одноразовый реактивный противотанковый гранатомет M 72 LAW (США) В сложенном виде гранатомет носится через плечо с помощью надульного чехла и брезентового ремня. Один солдат может носить 4 гранатомета 19

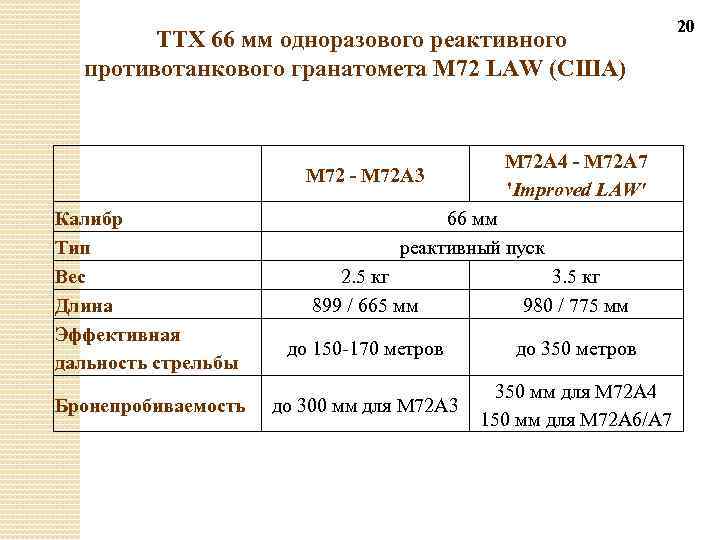

ТТХ 66 мм одноразового реактивного противотанкового гранатомета M 72 LAW (США) Калибр Тип Вес Длина Эффективная дальность стрельбы Бронепробиваемость M 72 - M 72 A 3 M 72 A 4 - M 72 A 7 'Improved LAW' 66 мм реактивный пуск 2. 5 кг 899 / 665 мм 3. 5 кг 980 / 775 мм до 150 -170 метров до 350 метров до 300 мм для M 72 A 3 350 мм для M 72 A 4 150 мм для M 72 A 6/A 7 20

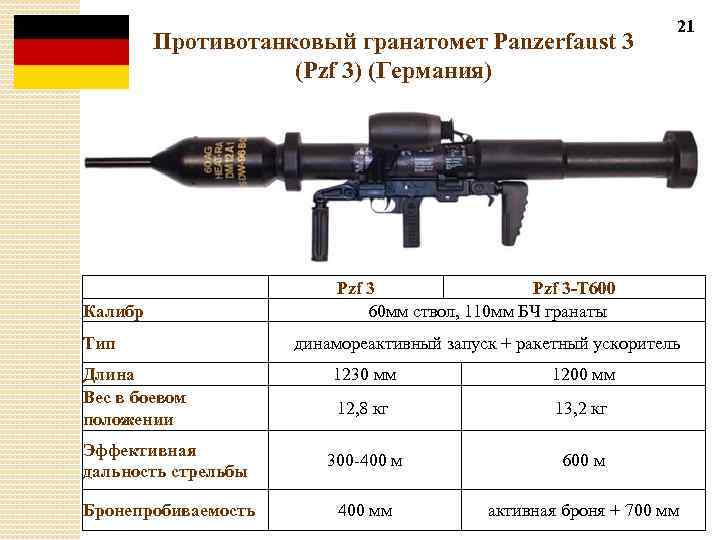

Противотанковый гранатомет Panzerfaust 3 (Pzf 3) (Германия) Калибр Тип Длина Вес в боевом положении 21 Pzf 3 -T 600 60 мм ствол, 110 мм БЧ гранаты динамореактивный запуск + ракетный ускоритель 1230 мм 1200 мм 12, 8 кг 13, 2 кг Эффективная дальность стрельбы 300 -400 м 600 м Бронепробиваемость 400 мм активная броня + 700 мм

Реактивная противотанковая граната РПГ-18 Калибр: 64 мм Тип: реактивный Длина: 705 мм в походном, 1050 мм в боевом положении Вес: 2. 6 кг Эффективная дальность стрельбы: 150 м Бронепробиваемость: 300 мм Начальная скорость: 114 м/с 22

Автоматический гранатомет QLZ-87 / W 87 Калибр: 35 x 32 SR мм Тип: автоматический гранатомет с магазинным питанием Длина: 970 мм Вес: 12 кг в "легкой" модификации с прицелом и без магазина; 20 кг в "тяжелой"модификации (на станке без магазина) Эффективная дальность стрельбы: до 600 м по точечным целям, 1700 м максимальная Темп стрельбы: 500 выстрелов в минуту 23

Станковый автоматический гранатомет АГС-30 Тип выстрела – ВОГ-17, ВОГ-17 М Калибр – 30 мм Прицел – оптический ПАГ 17, механический Масса: со станком без боекомплекта – 17, 5 кг коробки с 30 выстрелами – 13, 7 кг Темп стрельбы - 400 выстр. /мин. Дальность стрельбы – до 1700 м Боекомплект – 90 шт. 24

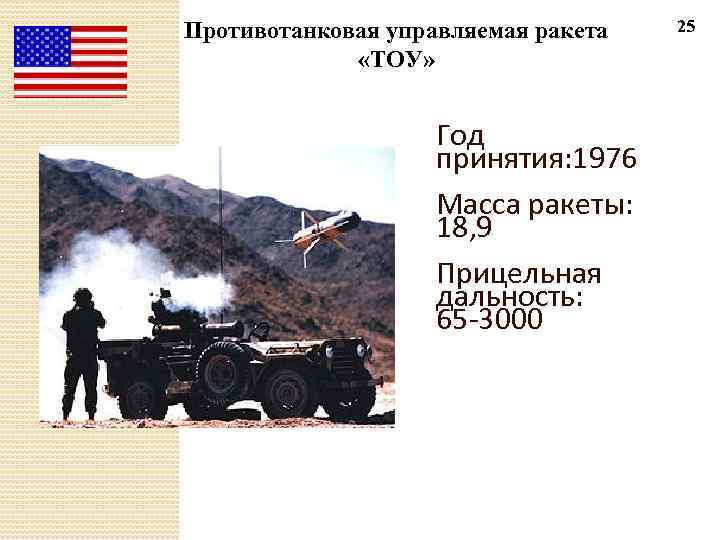

Противотанковая управляемая ракета «ТОУ» Год принятия: 1976 Масса ракеты: 18, 9 Прицельная дальность: 65 -3000 25

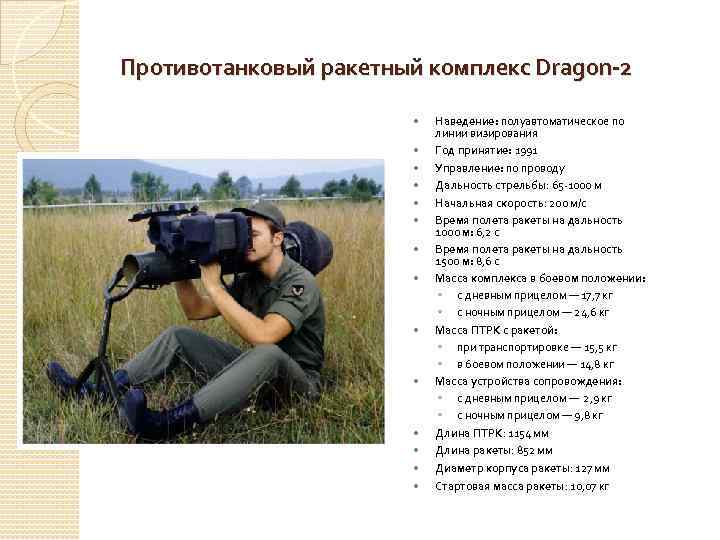

Противотанковый ракетный комплекс Dragon-2 Наведение: полуавтоматическое по линии визирования Год принятие: 1991 Управление: по проводу Дальность стрельбы: 65 -1000 м Начальная скорость: 200 м/с Время полета ракеты на дальность 1000 м: 6, 2 с Время полета ракеты на дальность 1500 м: 8, 6 с Масса комплекса в боевом положении: ◦ с дневным прицелом — 17, 7 кг ◦ с ночным прицелом — 24, 6 кг Масса ПТРК с ракетой: ◦ при транспортировке — 15, 5 кг ◦ в боевом положении — 14, 8 кг Масса устройства сопровождения: ◦ с дневным прицелом — 2, 9 кг ◦ с ночным прицелом — 9, 8 кг Длина ПТРК: 1154 мм Длина ракеты: 852 мм Диаметр корпуса ракеты: 127 мм Стартовая масса ракеты: 10, 07 кг

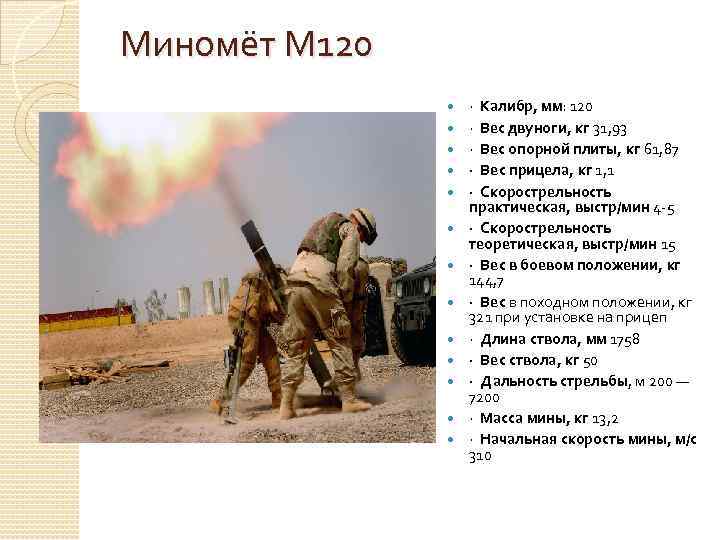

Миномёт М 120 · Калибр, мм: 120 · Вес двуноги, кг 31, 93 · Вес опорной плиты, кг 61, 87 · Вес прицела, кг 1, 1 · Скорострельность практическая, выстр/мин 4 -5 · Скорострельность теоретическая, выстр/мин 15 · Вес в боевом положении, кг 144, 7 · Вес в походном положении, кг 321 при установке на прицеп · Длина ствола, мм 1758 · Вес ствола, кг 50 · Дальность стрельбы, м 200 — 7200 · Масса мины, кг 13, 2 · Начальная скорость мины, м/с 310

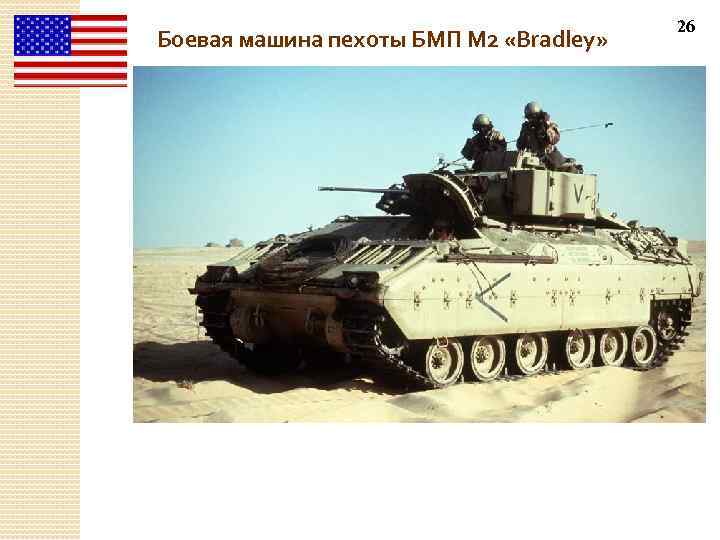

Боевая машина пехоты БМП М 2 «Bradley» 26

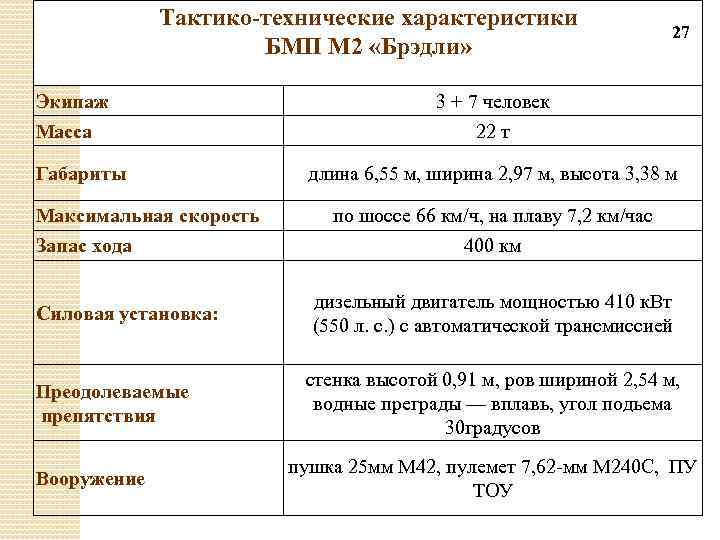

Тактико-технические характеристики БМП М 2 «Брэдли» 27 Экипаж Масса Габариты Максимальная скорость Запас хода Силовая установка: Преодолеваемые препятствия Вооружение 3 + 7 человек 22 т длина 6, 55 м, ширина 2, 97 м, высота 3, 38 м по шоссе 66 км/ч, на плаву 7, 2 км/час 400 км дизельный двигатель мощностью 410 к. Вт (550 л. с. ) с автоматической трансмиссией стенка высотой 0, 91 м, ров шириной 2, 54 м, водные преграды — вплавь, угол подьема 30 градусов пушка 25 мм М 42, пулемет 7, 62 -мм М 240 С, ПУ TOУ

БМП Marder (ФРГ) Экипаж Запас хода Скорость (по шоссе) Масса Вооружение 28 3+7 520 75 км/ч 33, 5 20 -мм Rh-202, 7, 62 -мм MG 3, ПТУР MILAN

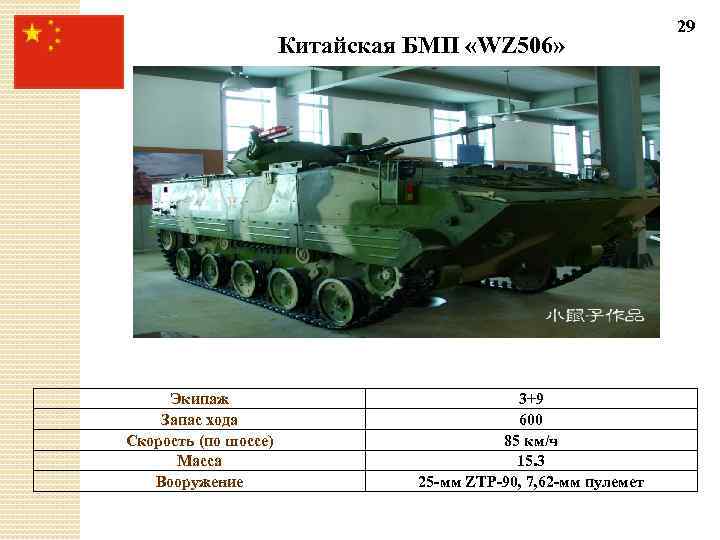

Китайская БМП «WZ 506» Экипаж Запас хода Скорость (по шоссе) Масса Вооружение 3+9 600 85 км/ч 15. 3 25 -мм ZTP-90, 7, 62 -мм пулемет 29

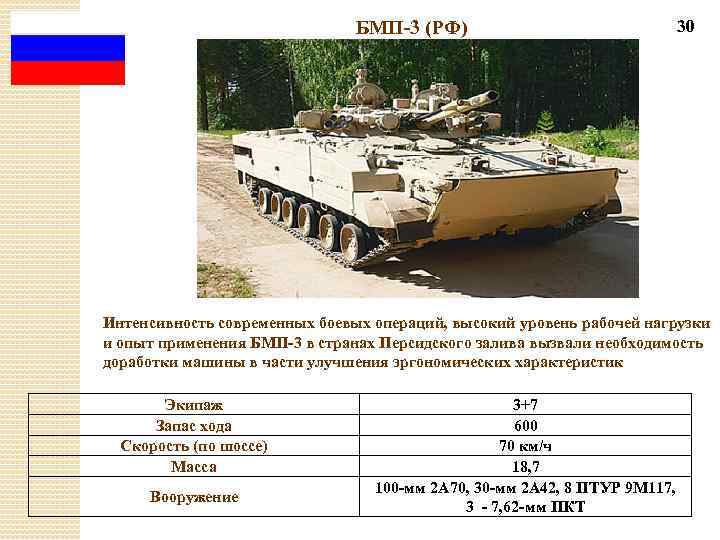

БМП-3 (РФ) 30 Интенсивность современных боевых операций, высокий уровень рабочей нагрузки и опыт применения БМП-3 в странах Персидского залива вызвали необходимость доработки машины в части улучшения эргономических характеристик Экипаж Запас хода Скорость (по шоссе) Масса Вооружение 3+7 600 70 км/ч 18, 7 100 -мм 2 А 70, 30 -мм 2 А 42, 8 ПТУР 9 М 117, 3 - 7, 62 -мм ПКТ

Танк М 1 «Абрамс» 31 Вооружение: М 1 А 1/М 1 А 2 Экипаж Запас хода Скорость (по шоссе) Масса 105 -мм нарезная пушка М 68 Е 1; два 7, 62 -мм пулемета; 12, 7 -мм зенитный пулемет 120 -мм гладкоствольная пушка М 256, два 7, 62 -мм пулемета М 240 и 12, 7 -мм пулемет «браунинг» 2 НВ 4 480 66 км/ч 63

Танк «Леопард – 2» (ФРГ) Экипаж Запас хода Скорость (по шоссе) Масса Вооружение 4 550 72 км/ч 55 120 -мм Rh-120, 2 х7, 62 -мм MG 3 32

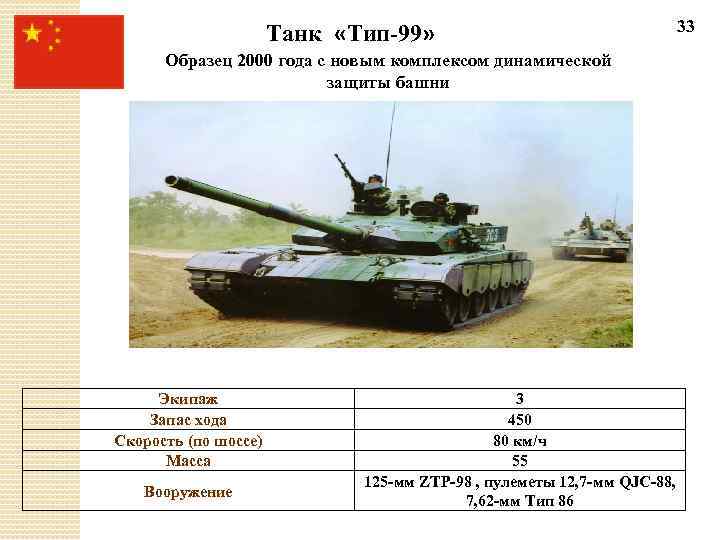

Танк «Тип-99» 33 Образец 2000 года с новым комплексом динамической защиты башни Экипаж Запас хода Скорость (по шоссе) Масса Вооружение 3 450 80 км/ч 55 125 -мм ZTP-98 , пулеметы 12, 7 -мм QJC-88, 7, 62 -мм Тип 86

Т-72 Б «Рогатка» (РФ) Экипаж Запас хода Скорость (по шоссе) Масса Вооружение 3 500 -700 45 -50 км/ч 44, 5 125 -мм 2 А 46 М, 12, 7 -мм НСВТ, 7, 62 -мм ПКТ 35
