Л1 Аксонометрия 1.ppt

  • Количество слайдов: 17

ЛЕКЦИЯ 1. АКСОНОМЕТРИЯ 1. ОПРЕДЕЛЕНИЕ 2. ВИДЫ АКСОНОМЕТРИИ 3. ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКОГО РЕПЕРА 4. КОЭФФИЦИЕНТЫ ЛЕКЦИЯ 1. АКСОНОМЕТРИЯ 1. ОПРЕДЕЛЕНИЕ 2. ВИДЫ АКСОНОМЕТРИИ 3. ПОСТРОЕНИЕ АКСОНОМЕТРИЧЕСКОГО РЕПЕРА 4. КОЭФФИЦИЕНТЫ ИСКАЖЕНИЙ ПО ОСЯМ 5. ПОСЛЕДОВАТЕЛЬНОСТЬ ПОСТРОЕНИЯ АКСОНОМЕТРИИ

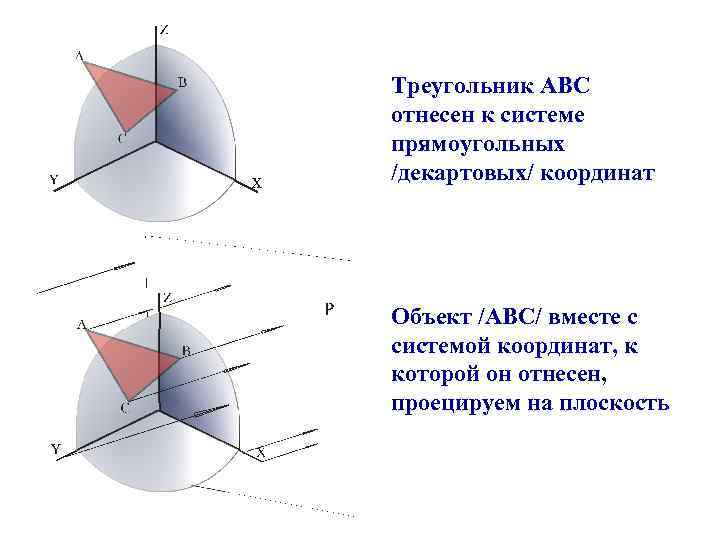

Треугольник АВС отнесен к системе прямоугольных /декартовых/ координат Объект /АВС/ вместе с системой координат, Треугольник АВС отнесен к системе прямоугольных /декартовых/ координат Объект /АВС/ вместе с системой координат, к которой он отнесен, проецируем на плоскость

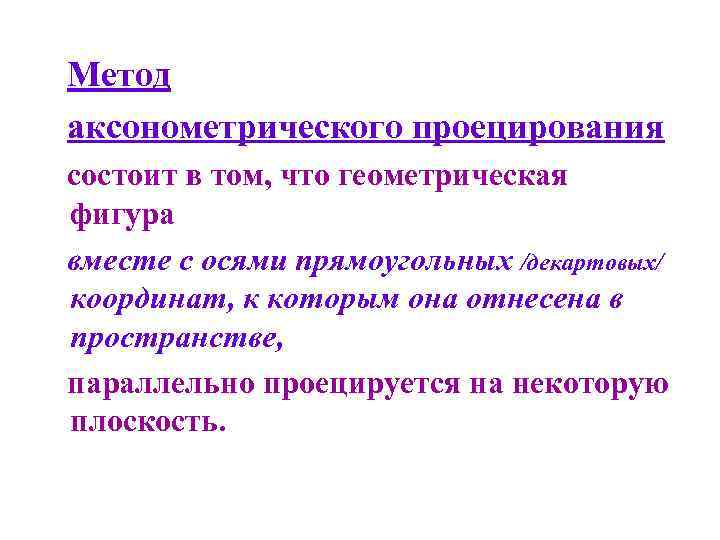

Метод аксонометрического проецирования состоит в том, что геометрическая фигура вместе с осями прямоугольных /декартовых/ Метод аксонометрического проецирования состоит в том, что геометрическая фигура вместе с осями прямоугольных /декартовых/ координат, к которым она отнесена в пространстве, параллельно проецируется на некоторую плоскость.

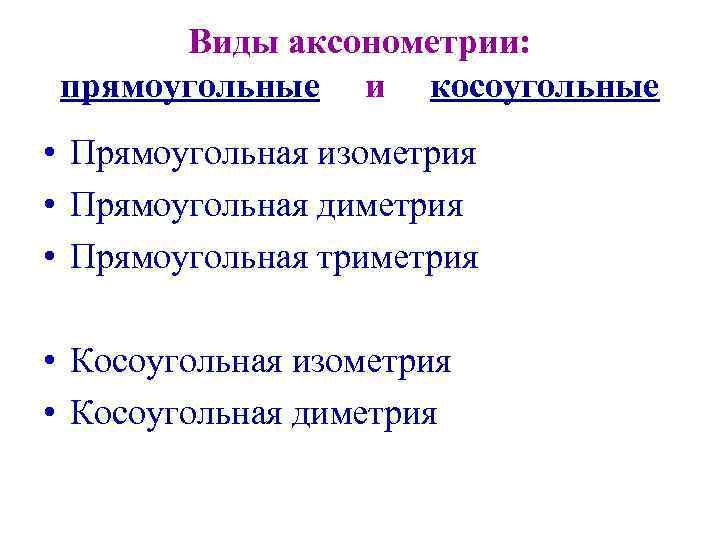

Виды аксонометрии: прямоугольные и косоугольные • Прямоугольная изометрия • Прямоугольная диметрия • Прямоугольная триметрия Виды аксонометрии: прямоугольные и косоугольные • Прямоугольная изометрия • Прямоугольная диметрия • Прямоугольная триметрия • Косоугольная изометрия • Косоугольная диметрия

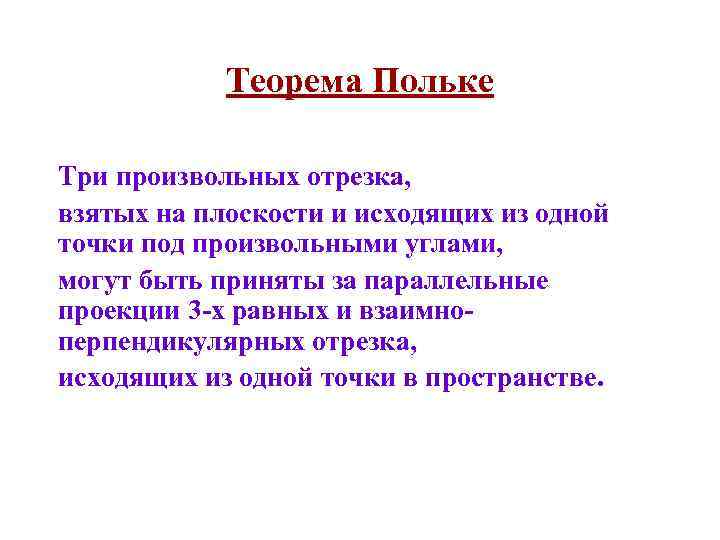

Теорема Польке Три произвольных отрезка, взятых на плоскости и исходящих из одной точки под Теорема Польке Три произвольных отрезка, взятых на плоскости и исходящих из одной точки под произвольными углами, могут быть приняты за параллельные проекции 3 -х равных и взаимноперпендикулярных отрезка, исходящих из одной точки в пространстве.

Прямоугольная изометрия Истинный угол искажения в прямоугольной изометрии по осям равен 0, 82 Для Прямоугольная изометрия Истинный угол искажения в прямоугольной изометрии по осям равен 0, 82 Для удобства пользования он округлен до 1

Косоугольная изометрия Косоугольная изометрия

Прямоугольная диметрия Прямоугольная диметрия

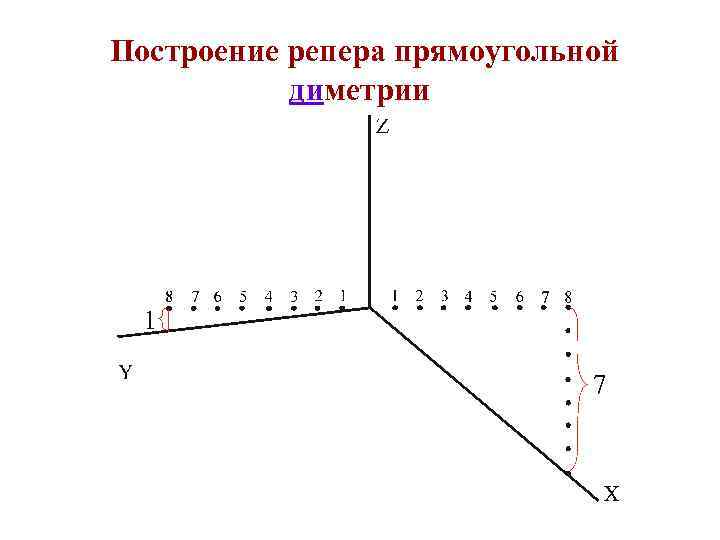

Построение репера прямоугольной диметрии Построение репера прямоугольной диметрии

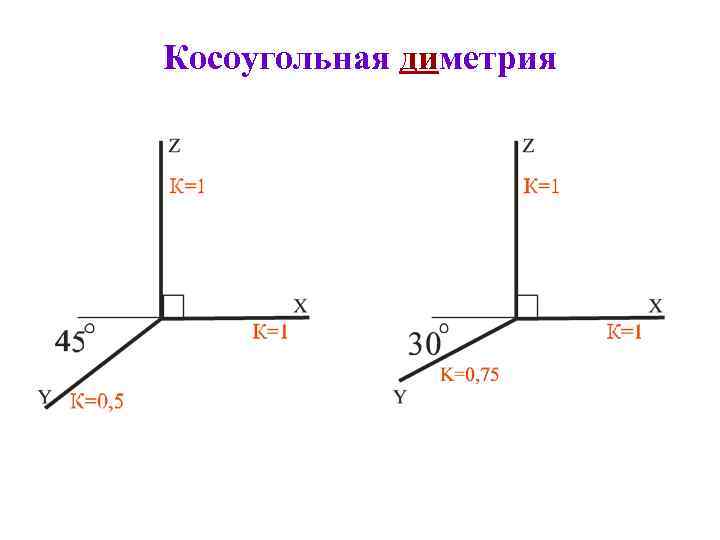

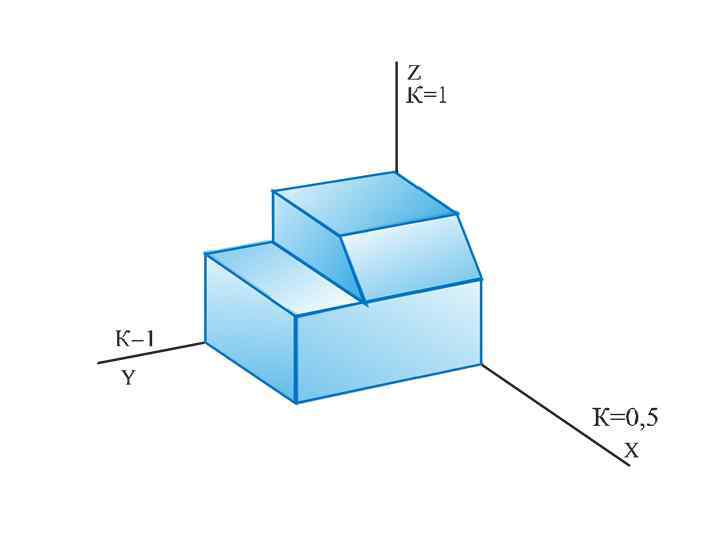

Косоугольная диметрия Косоугольная диметрия

Прямоугольная триметрия. Определение коэффициентов искажения по осям Прямоугольная триметрия. Определение коэффициентов искажения по осям

Определение коэффициентов искажения по осям X, Y, Z Определение коэффициентов искажения по осям X, Y, Z

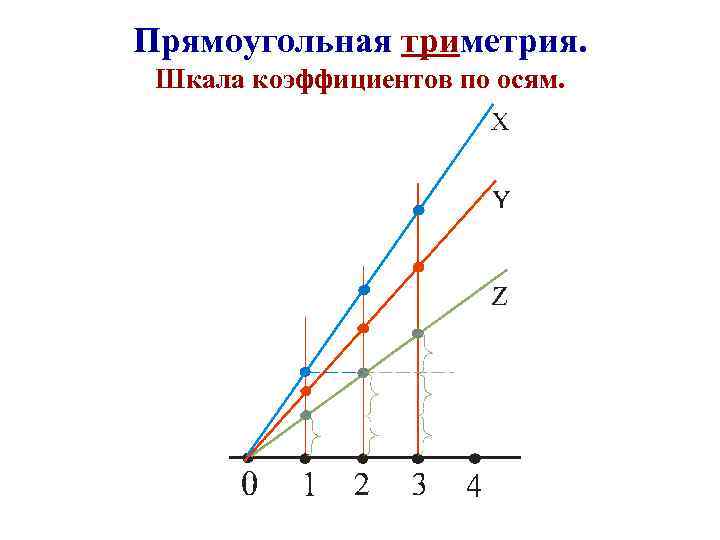

Прямоугольная триметрия. Шкала коэффициентов по осям. Прямоугольная триметрия. Шкала коэффициентов по осям.

Выбор ракурса перед построением аксонометрии Выбор ракурса перед построением аксонометрии

Построение аксонометрического плана Построение аксонометрического плана

Поднятие высот с аксонометрического плана Поднятие высот с аксонометрического плана
