Скачать презентацию ЛЕКЦИОННЫЙ КУРС по дисциплине Системы автоматизированного проектирования АД Скачать презентацию ЛЕКЦИОННЫЙ КУРС по дисциплине Системы автоматизированного проектирования АД

SAPR AD.ppt

  • Количество слайдов: 86

ЛЕКЦИОННЫЙ КУРС по дисциплине: ЛЕКЦИОННЫЙ КУРС по дисциплине: "Системы автоматизированного проектирования АД и ЭУ (САПР АД и ЭУ)"

Введение: Понятие, структура и задачи дисциплины Основные этапы проектирования ГТД Введение: Понятие, структура и задачи дисциплины Основные этапы проектирования ГТД

1. Понятие САПР АД и ЭУ С А ПР Системы Единство частей Проектирования Автоматизированного 1. Понятие САПР АД и ЭУ С А ПР Системы Единство частей Проектирования Автоматизированного При помощи вычислительной техники Процесс описания нового изделия САПР АД и ЭУ – комплекс средств автоматизации ЭУ проектирования, взаимосвязанных с подразделениями или коллективом специалистов (пользователем системы), выполняющий автоматизированное проектирование ГТД.

2. Структура САПР АД и ЭУ Организационное обеспечение Технические средства Пользователь системы САПР Математическое 2. Структура САПР АД и ЭУ Организационное обеспечение Технические средства Пользователь системы САПР Математическое обеспечение Лингвистическое обеспечение Информационное обеспечение Программное обеспечение Методическое обеспечение

3. Задачи и функции САПР АД и ЭУ Выполнение автоматизированного проектирования на всех или 3. Задачи и функции САПР АД и ЭУ Выполнение автоматизированного проектирования на всех или отдельных этапах проектирования ГТД и его деталей и узлов

3. Задачи и функции САПР АД и ЭУ Сокращение продолжительности создания нового ГТД - 3. Задачи и функции САПР АД и ЭУ Сокращение продолжительности создания нового ГТД - проектирование - определение оптимальной конструкции - подготовка производства - испытания - сертификация и ввод в серию

3. Задачи и функции САПР АД и ЭУ Повышение показателей качества АД и ЭУ 3. Задачи и функции САПР АД и ЭУ Повышение показателей качества АД и ЭУ - надежность Динамические Статические Тепловые Гармонические Нестационарные Задачи

3. Задачи и функции САПР АД и ЭУ Повышение показателей качества АД и ЭУ 3. Задачи и функции САПР АД и ЭУ Повышение показателей качества АД и ЭУ - КПД и эмиссия ВВ

3. Задачи и функции САПР АД и ЭУ Повышение показателей качества АД и ЭУ 3. Задачи и функции САПР АД и ЭУ Повышение показателей качества АД и ЭУ - Шум

3. Задачи и функции САПР АД и ЭУ Накопление полученного опыта и знаний - 3. Задачи и функции САПР АД и ЭУ Накопление полученного опыта и знаний - решение старых задач на новом уровне - учет ранее неизвестных проблем

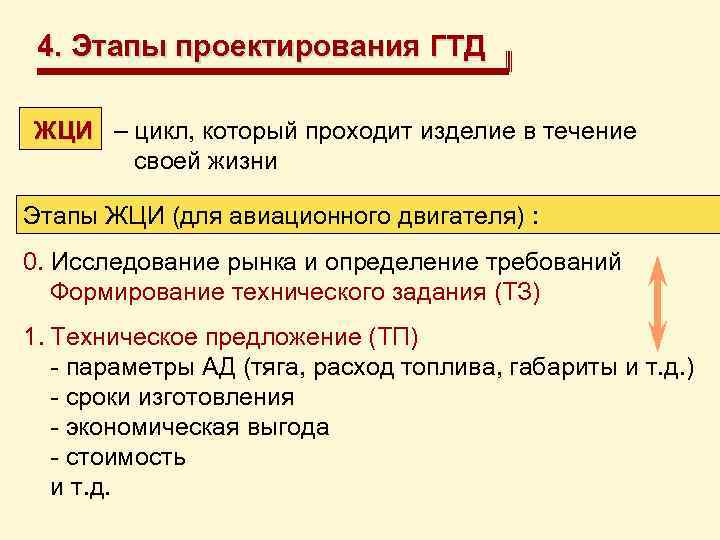

4. Этапы проектирования ГТД ЖЦИ – цикл, который проходит изделие в течение ЖЦИ своей 4. Этапы проектирования ГТД ЖЦИ – цикл, который проходит изделие в течение ЖЦИ своей жизни Этапы ЖЦИ (для авиационного двигателя) : 0. Исследование рынка и определение требований Формирование технического задания (ТЗ) 1. Техническое предложение (ТП) - параметры АД (тяга, расход топлива, габариты и т. д. ) - сроки изготовления - экономическая выгода - стоимость и т. д.

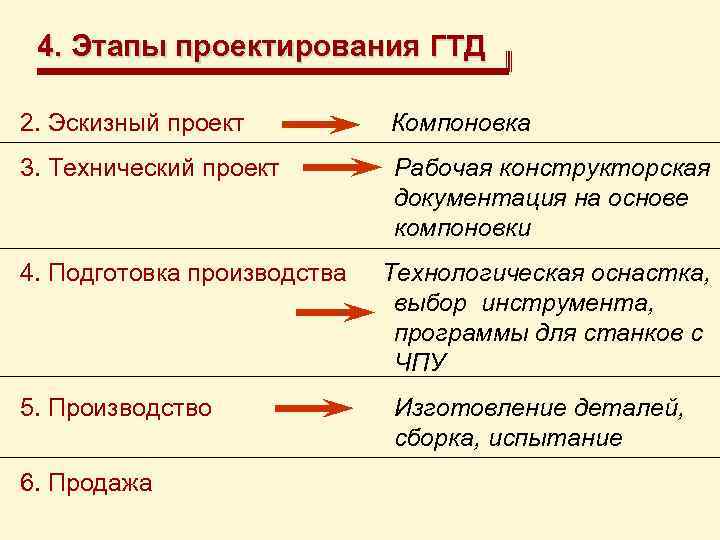

4. Этапы проектирования ГТД 2. Эскизный проект Компоновка 3. Технический проект Рабочая конструкторская документация 4. Этапы проектирования ГТД 2. Эскизный проект Компоновка 3. Технический проект Рабочая конструкторская документация на основе компоновки 4. Подготовка производства Технологическая оснастка, выбор инструмента, программы для станков с ЧПУ 5. Производство 6. Продажа Изготовление деталей, сборка, испытание

4. Этапы проектирования ГТД 7. Эксплуатация 8. Ремонт 9. Утилизация Руководство по эксплуатации Обслуживание, 4. Этапы проектирования ГТД 7. Эксплуатация 8. Ремонт 9. Утилизация Руководство по эксплуатации Обслуживание, сервис

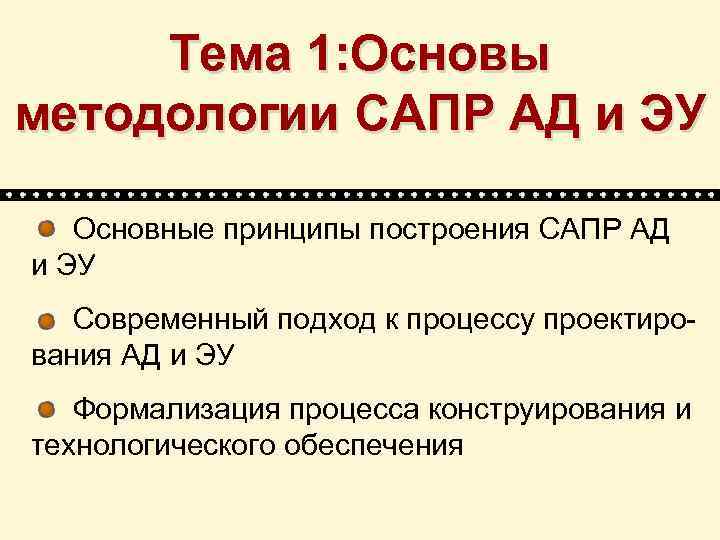

Тема 1: Основы методологии САПР АД и ЭУ Основные принципы построения САПР АД и Тема 1: Основы методологии САПР АД и ЭУ Основные принципы построения САПР АД и ЭУ Современный подход к процессу проектирования АД и ЭУ Формализация процесса конструирования и технологического обеспечения

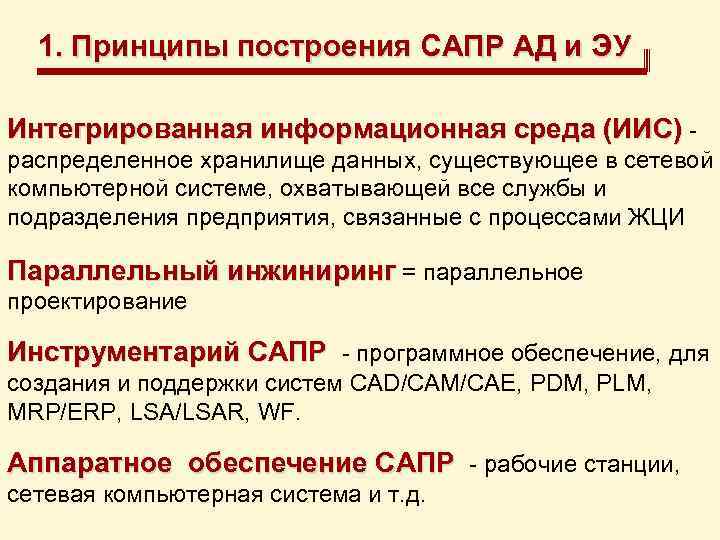

1. Принципы построения САПР АД и ЭУ Интегрированная информационная среда (ИИС) - распределенное хранилище 1. Принципы построения САПР АД и ЭУ Интегрированная информационная среда (ИИС) - распределенное хранилище данных, существующее в сетевой компьютерной системе, охватывающей все службы и подразделения предприятия, связанные с процессами ЖЦИ Параллельный инжиниринг = параллельное проектирование Инструментарий САПР - программное обеспечение, для создания и поддержки систем CAD/CAM/CAE, PDM, PLM, MRP/ERP, LSA/LSAR, WF. Аппаратное обеспечение САПР - рабочие станции, сетевая компьютерная система и т. д.

2. Современный подход к процессу проектирования АД и ЭУ КСАСД - Комплексная Система Автоматизированного 2. Современный подход к процессу проектирования АД и ЭУ КСАСД - Комплексная Система Автоматизированного Создания Двигателей - с нач. 80 -х, СССР CALS - Computer aided Acquisition and Logistic Support (компьютеризированная поддержка поставок и логистики, то есть систем поставок) – сер. 80 -х, США CALS - Continuous Acquisition and Lifecycle Support (непрерывная поддержка поставок и жизненного цикла), с 1993 г. ИПИ - Информационная Поддержка процессов жизненного цикла Изделий – аналог CALS

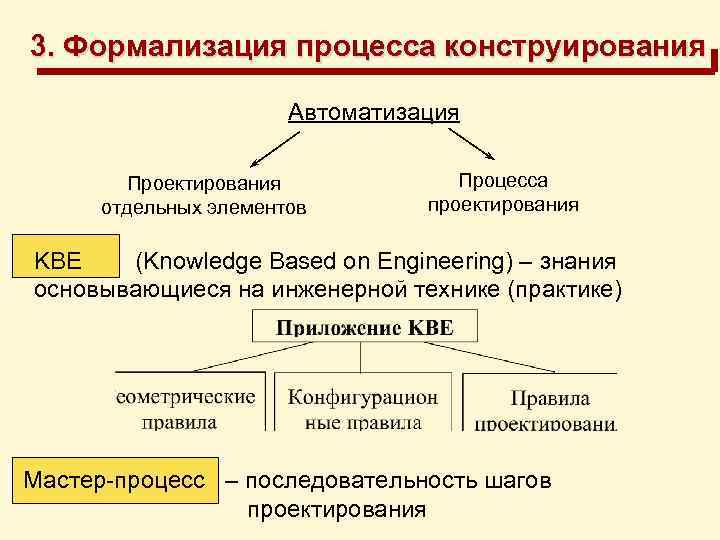

3. Формализация процесса конструирования Автоматизация Проектирования отдельных элементов Процесса проектирования KBE (Knowledge Based on 3. Формализация процесса конструирования Автоматизация Проектирования отдельных элементов Процесса проектирования KBE (Knowledge Based on Engineering) – знания основывающиеся на инженерной технике (практике) Мастер-процесс – последовательность шагов проектирования

3. Формализация процесса конструирования Выгоды от внедрения системы проектирования на основе баз знаний и 3. Формализация процесса конструирования Выгоды от внедрения системы проектирования на основе баз знаний и мастер-процессов: 1. стандартизация процессов проектирования изделий; 2. быстрое нахождение наилучших решений проектирования изделий; 3. накопление, распространение и стандартизация знаний, которые раньше находились в головах конструкторов; 4. гарантированное качество конечного изделия, основанное на стандартах предприятия; 5. уменьшение затрат на проектирования новых изделий; 6. защита от потерь знаний на предприятии.

Тема 2: Непрерывная информационная поддержка жизненного цикла ГТД Идеология CALS Структура ИПИ, как эквивалента Тема 2: Непрерывная информационная поддержка жизненного цикла ГТД Идеология CALS Структура ИПИ, как эквивалента CALS Интегрированная информационная среда (ИИС)

1. Идеология CALS — это совокупность принципов и технологий информационной поддержки жизненного цикла (ЖЦ) 1. Идеология CALS — это совокупность принципов и технологий информационной поддержки жизненного цикла (ЖЦ) продукции на всех его стадиях CALS : 1. Основана на ИИС и международных стандартах; 2. Обеспечивает единообразие способов управления процессами ЖЦИ и взаимодействия его участников; 3. Стандарты CALS: 1. Основа - стандарт Министерства обороны США MIL–STD– 1840 Automated Interchange of Technical Information. 2. Для обмена к-т. документацией - ISO 10303 или STEP

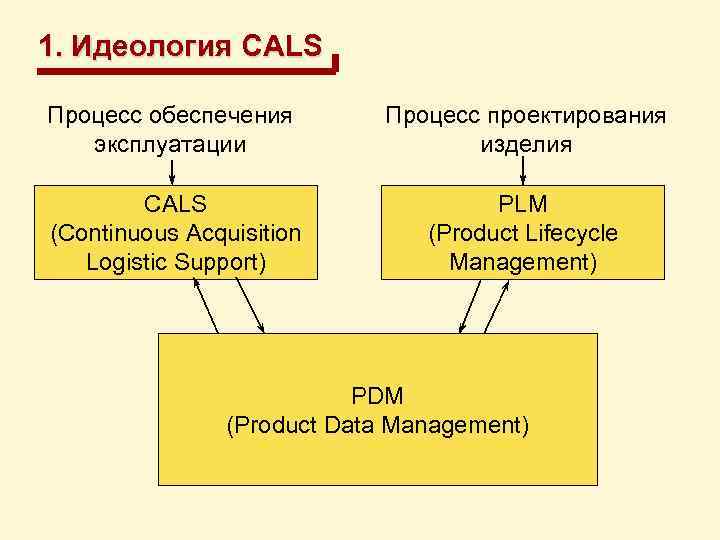

1. Идеология CALS Процесс обеспечения эксплуатации Процесс проектирования изделия CALS (Continuous Acquisition Logistic Support) 1. Идеология CALS Процесс обеспечения эксплуатации Процесс проектирования изделия CALS (Continuous Acquisition Logistic Support) PLM (Product Lifecycle Management) PDM (Product Data Management)

2. Структура ИПИ 2. Структура ИПИ

2. Структура ИПИ Основные принципы Базовые технологии 1. безбумажный обмен данными (Paperless data interchange) 2. Структура ИПИ Основные принципы Базовые технологии 1. безбумажный обмен данными (Paperless data interchange) с использованием ЭЦП; 2. анализ и реинжиниринг бизнес– процессов (Business–processes analysis and re‑engineering); 3. параллельный инжиниринг (Concurrent Engineering); 4. системная организация постпроизводственных процессов ЖЦИ — интегрированная логистическая поддержка (Integrated Logistic Support). 1. управление проектом (Project Management); 2. управление конфигурацией изделия (Configuration Management); 3. управление ИИС (Information Management); 4. управление качеством (Quality Management); 5. управление потоками работ (Workflow Management); 6. управление изменениями производственных и организационных структур (Change Management).

2. Структура ИПИ Преимущества применения ИПИ (CALS) технологий: 1. сокращение затрат и трудоемкости процессов 2. Структура ИПИ Преимущества применения ИПИ (CALS) технологий: 1. сокращение затрат и трудоемкости процессов технической подготовки и освоения производства новых изделий; 2. сокращение календарных сроков вывода новых конкурентоспособных изделий на рынок; 3. сокращение доли брака и затрат, связанных с внесением изменений в конструкцию; 4. увеличение объемов продаж изделий, снабженных электронной технической документацией (в частности, эксплуатационной), в соответствии с требованиями международных стандартов; 5. сокращение затрат на эксплуатацию, обслуживание и ремонты изделий ( «затрат на владение» ), которые для сложной наукоемкой продукции подчас равны или превышают затраты на ее закупку.

3. ИИС (Интегрированная информационная среда) – ядро ИПИ Главный принцип ИПИ: Информация, однажды возникшая 3. ИИС (Интегрированная информационная среда) – ядро ИПИ Главный принцип ИПИ: Информация, однажды возникшая на каком-либо этапе ЖЦИ, сохраняется в информационной среде и становится доступной всем участникам этого или других этапов ЖЦИ в соответствии с имеющимися у них правами пользования этой информацией. Преимущества ИИС: 1. Информация не дублируется 2. Нет несанкционированных изменений

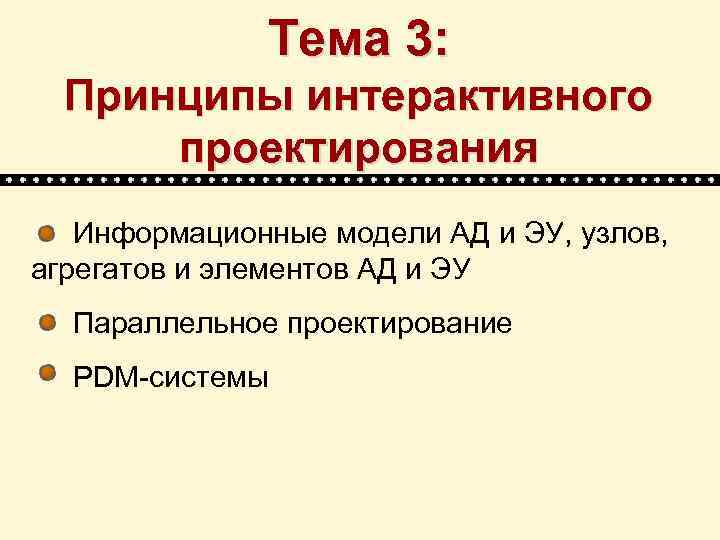

Тема 3: Принципы интерактивного проектирования Информационные модели АД и ЭУ, узлов, агрегатов и элементов Тема 3: Принципы интерактивного проектирования Информационные модели АД и ЭУ, узлов, агрегатов и элементов АД и ЭУ Параллельное проектирование PDM-системы

1. Информационные модели САПР АД и ЭУ Математическая модель САПР базируется на математических моделях 1. Информационные модели САПР АД и ЭУ Математическая модель САПР базируется на математических моделях (ММ) ММ – совокупность констант и соотношений, связывающих входную и выходную информацию x 1, x 2, x 3 … y 1, y 2, y 3 …

1. Информационные модели САПР АД и ЭУ Требования: 1. Универсальность (полнота отображения свойств некоторого 1. Информационные модели САПР АД и ЭУ Требования: 1. Универсальность (полнота отображения свойств некоторого множества объектов) 2. Адекватность (отображение свойств с заданной погрешностью) 3. Экономичность (затраты вычислительных ресурсов, объемы информации)

1. Информационные модели САПР АД и ЭУ Классификация ММ 1. По режиму установившиеся неустановившиеся 1. Информационные модели САПР АД и ЭУ Классификация ММ 1. По режиму установившиеся неустановившиеся 2. По числу режимов однорежимные многорежимные 3. По виду входных параметров детерминированные стохастические

1. Информационные модели САПР АД и ЭУ Термодинамика Газодинамика Геометрия и т. д. - 1. Информационные модели САПР АД и ЭУ Термодинамика Газодинамика Геометрия и т. д. - т/д расчет ГТД - выбор ограничивающих параметров - г/д расчет ГТД (1 D, 2 D, 3 D) - профилирование - определение компоновочных, ограничительных и габаритных размеров - геом. моделирование

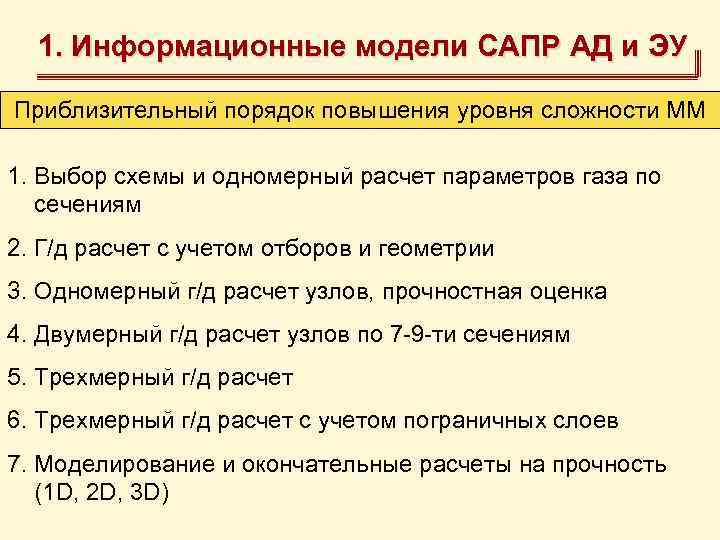

1. Информационные модели САПР АД и ЭУ Приблизительный порядок повышения уровня сложности ММ 1. 1. Информационные модели САПР АД и ЭУ Приблизительный порядок повышения уровня сложности ММ 1. Выбор схемы и одномерный расчет параметров газа по сечениям 2. Г/д расчет с учетом отборов и геометрии 3. Одномерный г/д расчет узлов, прочностная оценка 4. Двумерный г/д расчет узлов по 7 -9 -ти сечениям 5. Трехмерный г/д расчет 6. Трехмерный г/д расчет с учетом пограничных слоев 7. Моделирование и окончательные расчеты на прочность (1 D, 2 D, 3 D)

2. Параллельное проектирование Управляющая структура – совокупность конструкторских документов, содержащих принципиальные конструктивные решения, дающие 2. Параллельное проектирование Управляющая структура – совокупность конструкторских документов, содержащих принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные параметры и габаритные размеры разрабатываемого изделия УСИ АД проточная общая силовая система зоны тех. компоновки часть компоновка схема подвесок обслуживания узлов

2. Параллельное проектирование УСИ позволяет: 1. в короткие сроки получать ГМ деталей и узлов 2. Параллельное проектирование УСИ позволяет: 1. в короткие сроки получать ГМ деталей и узлов и проводить необходимые расчеты параллельно с другими вариантами 2. получать типовые решения конструкций; 3. проводить контролируемые изменения в изделии; 4. быстро оценивать варианты

2. Параллельное проектирование Личная рабочая структура – совокупность конструкторских документов на конкретную деталь (ГМ, 2. Параллельное проектирование Личная рабочая структура – совокупность конструкторских документов на конкретную деталь (ГМ, чертеж, спецификация), сформированных на основании данных УСИ.

2. Параллельное проектирование ЭМИ – общая сборка изделия, открытая для конструкторов и позволяющая ЭМИ 2. Параллельное проектирование ЭМИ – общая сборка изделия, открытая для конструкторов и позволяющая ЭМИ моделировать часть деталей в контексте сборки ("сверху-вниз"), а также выявлять и устранять возможные несостыковки деталей и узлов, при проектировании "снизу-вверх"

3. PDM - системы P D M (Product Data Management) – система управления данными 3. PDM - системы P D M (Product Data Management) – система управления данными об изделии Состав изделия (в рамках PDM системы) — набор электронных документов конкретного изделия: - карточка ДСЕ (детали или сборочной единицы) с набором необходимых атрибутов; - файлы геометрических моделей ДСЕ в CAD/CAM системах; - файлы с необходимыми расчетами в CAE системах; - файлы электронных оригиналов чертежей; - текстовые файлы (отчеты, инструкции и т. д. ); - спецификации; - любые иные электронные документы или ссылки на места хранения бумажных документов.

3. PDM - системы Основные функции PDM–систем: 1. Управление структурой (составом) изделия - Configuration 3. PDM - системы Основные функции PDM–систем: 1. Управление структурой (составом) изделия - Configuration Management; 2. Управление данными САПР (интерфейсы к CAD/CAM системам); 3. Управление базами данных стандартных изделий; 4. Управление бизнес–процессами (согласование и утверждение конструкторских документов); 5. Управление изменениями - Change Management 6. Управление качеством - Quality Management

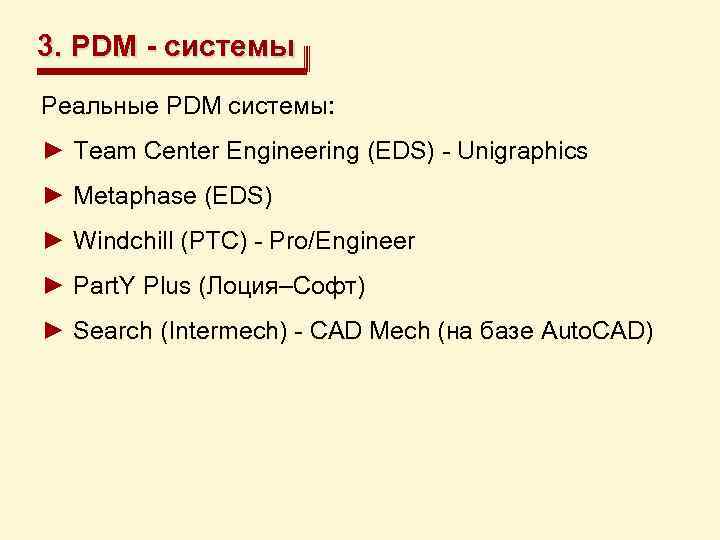

3. PDM - системы Реальные PDM системы: ► Team Center Engineering (EDS) - Unigraphics 3. PDM - системы Реальные PDM системы: ► Team Center Engineering (EDS) - Unigraphics ► Metaphase (EDS) ► Windchill (PTC) - Pro/Engineer ► Part. Y Plus (Лоция–Софт) ► Search (Intermech) - CAD Mech (на базе Auto. CAD)

Тема 4: Проектирование оптимальных систем и конструкций АД и ЭУ Понятие оптимальной системы и Тема 4: Проектирование оптимальных систем и конструкций АД и ЭУ Понятие оптимальной системы и оптимальной конструкции Процесс оптимизации. Критерии оптимизации Формальный и неформальный подход к процессу оптимизации. Методы оптимизации систем и конструкций АД и ЭУ.

1. Понятие оптимизации Оптимизация – процесс выбора наилучшего варианта из возможных Оптимизация системы ГТД 1. Понятие оптимизации Оптимизация – процесс выбора наилучшего варианта из возможных Оптимизация системы ГТД ВУ К КС Т С Оптимизация конструкции ∑ оптимальные конструкции ≠ оптимальная система

1. Понятие оптимизации Типовые требования предъявляемые к ГТД: - обеспечение заданных эксплуатационных свойств - 1. Понятие оптимизации Типовые требования предъявляемые к ГТД: - обеспечение заданных эксплуатационных свойств - минимальный расход топлива - минимальное воздействие на окружающую среду - максимум коммерческой нагрузки - минимум стоимости ЖЦ - высокий уровень надежности - технологичность, материалоемкость

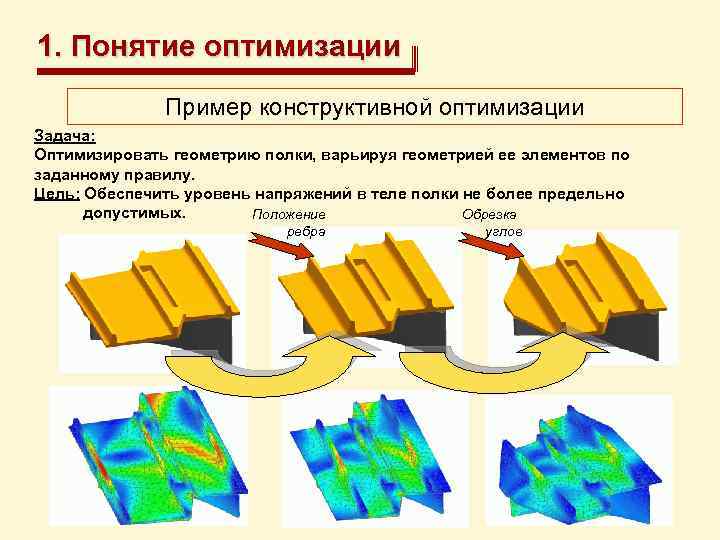

1. Понятие оптимизации Пример конструктивной оптимизации Задача: Оптимизировать геометрию полки, варьируя геометрией ее элементов 1. Понятие оптимизации Пример конструктивной оптимизации Задача: Оптимизировать геометрию полки, варьируя геометрией ее элементов по заданному правилу. Цель: Обеспечить уровень напряжений в теле полки не более предельно допустимых. Положение Обрезка ребра углов

1. Процесс оптимизации Параметры прогнозируемые изменяются в узком диапазоне (кпд, коэф. потерь и т. 1. Процесс оптимизации Параметры прогнозируемые изменяются в узком диапазоне (кпд, коэф. потерь и т. д. ) оптимизируемые изменяются в широком диапазоне (степень двухконтурности, πк и т. д. ) Процесс оптимизации – процесс выбора наилучших оптимизируемых параметров. Оптимизация ГТД – многовекторная специфическая задача (множество критериев оптимизации (7 -15 и >) и 1 -3 независимых параметра (πк , Тг )).

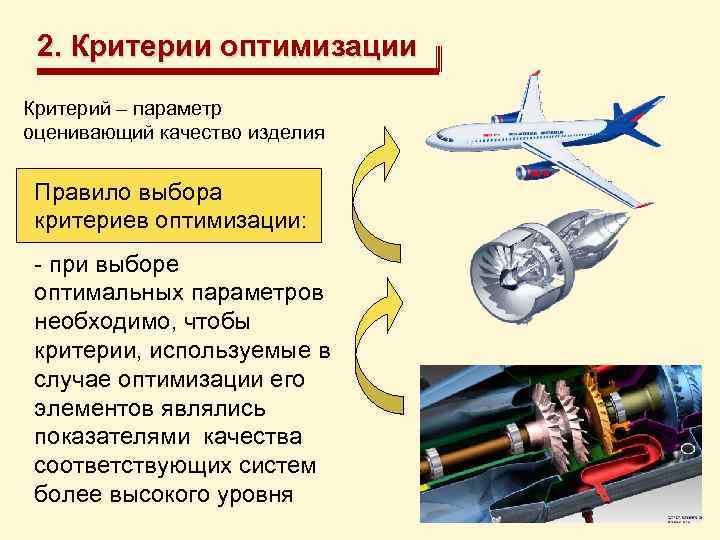

2. Критерии оптимизации Критерий – параметр оценивающий качество изделия Правило выбора критериев оптимизации: - 2. Критерии оптимизации Критерий – параметр оценивающий качество изделия Правило выбора критериев оптимизации: - при выборе оптимальных параметров необходимо, чтобы критерии, используемые в случае оптимизации его элементов являлись показателями качества соответствующих систем более высокого уровня

3. Формализация процесса оптимизации Формализованная задача нелинейной оптимизации: - вектор варьируемых (оптимизируемых) параметров - 3. Формализация процесса оптимизации Формализованная задача нелинейной оптимизации: - вектор варьируемых (оптимизируемых) параметров - функция цели (критерий оптимизации) - область поиска, ограниченная ограничениями 1 -го и 2 -го рода Необходимо найти такое значение варьируемых параметров при котором обеспечивается минимальное значение функции цели в заданной области поиска

3. Формализация процесса оптимизации Математическое описание критериев оптимизации (функции цели) осуществляется: 1) Аналитическим методом 3. Формализация процесса оптимизации Математическое описание критериев оптимизации (функции цели) осуществляется: 1) Аналитическим методом (описание физического процесса) 2) Статистическим методом (например, получение статистических оценок массы) 3) Экспертным методом (экспертные оценки и коэф-ты) Выбор параметров ГТД зависит в основном от назначения ЛА

3. Формализация процесса оптимизации ограничения 1 -го рода ограничения 2 го рода области возм. 3. Формализация процесса оптимизации ограничения 1 -го рода ограничения 2 го рода области возм. вариантов Пределы возможных изменений варьируемых параметров Функциональные ограничения габариты запасы прочности эмиссия, шум и т. д.

4. Методы оптимизации min функции цели Функция цели Методы оптимизации заключаются в методах определения 4. Методы оптимизации min функции цели Функция цели Методы оптимизации заключаются в методах определения экстремумов функции цели

4. Методы оптимизации Методы: 1) Градиентный - метод использующий производные 4. Методы оптимизации Методы: 1) Градиентный - метод использующий производные "+" ● высокая точность "-" ● вычисление производных ● не пригоден для сложных задач 2) Безградиентный - метод сканирования (перебор вариантов) "+" ● надежность "-" ● низкая экономичность 3) Статистический - метод случайного поиска "+" ● может решить сложную задачу оптимизации "-" ● низкая эффективность

Тема 5: Геометрическое моделирование в САПР АД и ЭУ Компьютерная графика и геометрическое моделирование Тема 5: Геометрическое моделирование в САПР АД и ЭУ Компьютерная графика и геометрическое моделирование Создание газодинамических поверхностей Моделирование сложных элементов конструкции ГТД

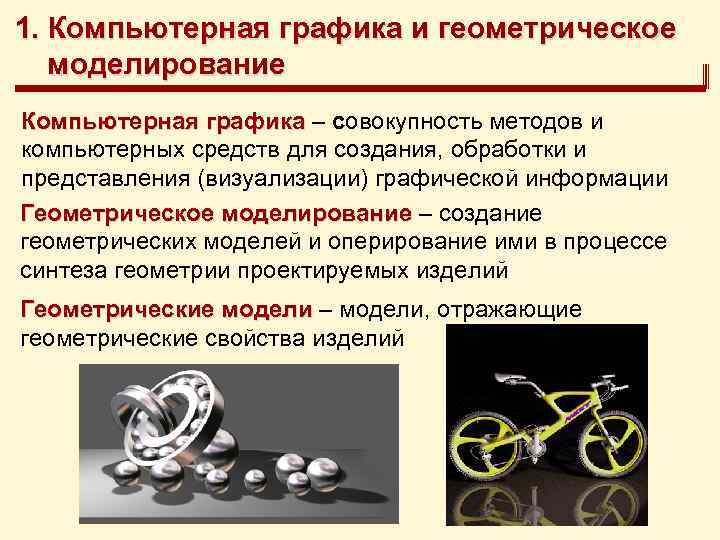

1. Компьютерная графика и геометрическое моделирование Компьютерная графика – совокупность методов и компьютерных средств 1. Компьютерная графика и геометрическое моделирование Компьютерная графика – совокупность методов и компьютерных средств для создания, обработки и представления (визуализации) графической информации Геометрическое моделирование – создание моделирование геометрических моделей и оперирование ими в процессе синтеза геометрии проектируемых изделий Геометрические модели – модели, отражающие модели геометрические свойства изделий

1. Компьютерная графика и геометрическое моделирование CATIA Пример использования CAD/CAM/CAE пакетов для создания компьютерной 1. Компьютерная графика и геометрическое моделирование CATIA Пример использования CAD/CAM/CAE пакетов для создания компьютерной графики

1. Компьютерная графика и геометрическое моделирование 1. Компьютерная графика и геометрическое моделирование

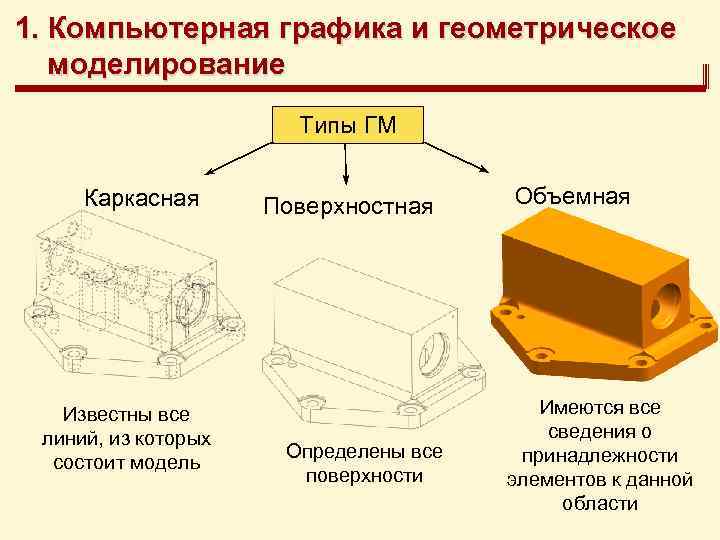

1. Компьютерная графика и геометрическое моделирование Типы ГМ Каркасная Известны все линий, из которых 1. Компьютерная графика и геометрическое моделирование Типы ГМ Каркасная Известны все линий, из которых состоит модель Поверхностная Определены все поверхности Объемная Имеются все сведения о принадлежности элементов к данной области

2. Создание газодинамических поверхностей Газодинамические поверхности = поверхности свободной формы 1. По сечениям Сплайн 2. Создание газодинамических поверхностей Газодинамические поверхности = поверхности свободной формы 1. По сечениям Сплайн – 1. гладкая кривая свободной формы 2. кусочнозаданная функция Степень по U определяется сплайном V U Степень по V определяем при построении поверхности Y С ↑ степени сплайна ↑ кол-во осцилляций X

2. Создание газодинамических поверхностей 2. По сетке кривых А. Сечения Б. Направляющие С 1 2. Создание газодинамических поверхностей 2. По сетке кривых А. Сечения Б. Направляющие С 1 С 2 С 3 С 4 С 5 С 6 N 1 N 2 N 3 N 4 В. Поверхность

2. Создание газодинамических поверхностей 3. Протягивание сечения вдоль направляющей кривой А. Направляющая Б. Сечение 2. Создание газодинамических поверхностей 3. Протягивание сечения вдоль направляющей кривой А. Направляющая Б. Сечение В. Поверхность

2. Создание газодинамических поверхностей 4. Конические поверхности Коник – кривая 2 -го порядка, образованная 2. Создание газодинамических поверхностей 4. Конические поверхности Коник – кривая 2 -го порядка, образованная пересечением конуса плоскостью A B Коническая поверхность – это такая поверхность при рассечении которой имеем коник

2. Создание газодинамических поверхностей Команда Section Основные способы задания коника: Уравнение 2. Создание газодинамических поверхностей Команда Section Основные способы задания коника: Уравнение

2. Создание газодинамических поверхностей Требования к поверхностям свободной формы 1. Min радиус в зависимости 2. Создание газодинамических поверхностей Требования к поверхностям свободной формы 1. Min радиус в зависимости от обрабатывающего инструмента V U

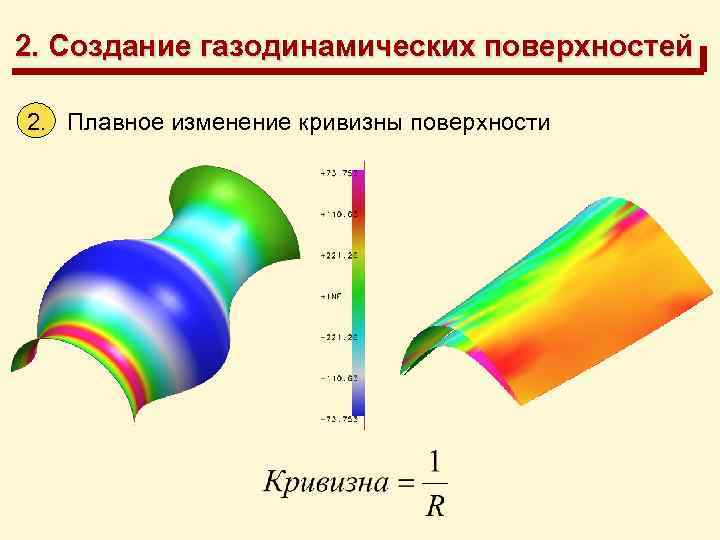

2. Создание газодинамических поверхностей 2. Плавное изменение кривизны поверхности 2. Создание газодинамических поверхностей 2. Плавное изменение кривизны поверхности

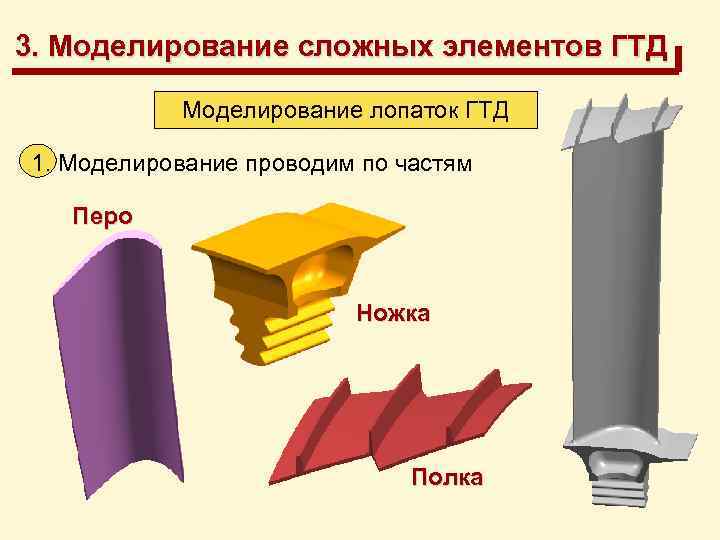

3. Моделирование сложных элементов ГТД Моделирование лопаток ГТД 1. Моделирование проводим по частям Перо 3. Моделирование сложных элементов ГТД Моделирование лопаток ГТД 1. Моделирование проводим по частям Перо Ножка Полка

3. Моделирование сложных элементов ГТД 2. Моделирование пера лопатки А. Считывание точек для построения 3. Моделирование сложных элементов ГТД 2. Моделирование пера лопатки А. Считывание точек для построения сечений Б. Построение сечений с помощью сплайнов

3. Моделирование сложных элементов ГТД В. Построение поверхностей пера Построение поверхностей 1 и 2 3. Моделирование сложных элементов ГТД В. Построение поверхностей пера Построение поверхностей 1 и 2 по сечениям Удлинение поверхностей Построение поверхностей 3 и 4 по: - сетке кривых - конической поверхностью Сшивка

3. Моделирование сложных элементов ГТД Г. Формирование тела пера Вариант № 1 - упростить 3. Моделирование сложных элементов ГТД Г. Формирование тела пера Вариант № 1 - упростить тело до полного заполнения внутренней полости - придать толщину поверхностям лопатки

3. Моделирование сложных элементов ГТД Вариант № 2 - создать блок вокруг поверхностей пера 3. Моделирование сложных элементов ГТД Вариант № 2 - создать блок вокруг поверхностей пера лопатки - обрезать блок поверхностями пера

3. Моделирование сложных элементов ГТД 3. Моделирование полки и ножки Проводится стандартными процедурами (эскизы, 3. Моделирование сложных элементов ГТД 3. Моделирование полки и ножки Проводится стандартными процедурами (эскизы, базовые тела, булевские операции, фичерсы и т. д. ) 4. Создание лопатки Сборка частей лопатки Линкование геометрических тел полки, пера, ножки Обрезка пера Скругления WAVE Geometry Linker : Linker LINKED_BODY Link Связь Линковать

Тема 6: Подготовка производства сложных деталей ГТД Прессформы для отливок Программы для станков с Тема 6: Подготовка производства сложных деталей ГТД Прессформы для отливок Программы для станков с ЧПУ

1. Прессформы для отливок Исходные данные 1. ГМ детали 2. Чертеж детали 3. ГМ 1. Прессформы для отливок Исходные данные 1. ГМ детали 2. Чертеж детали 3. ГМ отливки или чертеж 4. Расчет усадок 5. Позиции разъемов прессформы

1. Прессформы для отливок 1. Прессформы для отливок "-" 1. Дорого 2. Невозможно выполнить некоторые радиусы

2. Программы для станков с ЧПУ Модуль UG/Обработка Б) Управляющая программа для станка с 2. Программы для станков с ЧПУ Модуль UG/Обработка Б) Управляющая программа для станка с ЧПУ А) Визуализация и контроль зарезов

2. Программы для станков с ЧПУ 2. Программы для станков с ЧПУ

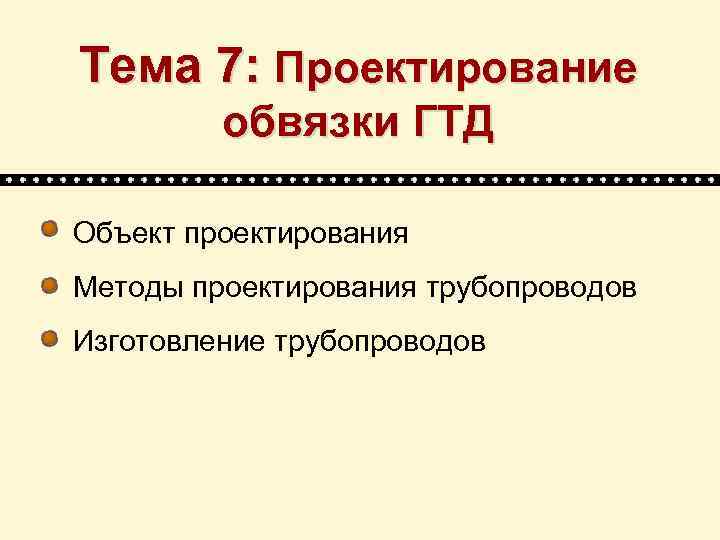

Тема 7: Проектирование обвязки ГТД Объект проектирования Методы проектирования трубопроводов Изготовление трубопроводов Тема 7: Проектирование обвязки ГТД Объект проектирования Методы проектирования трубопроводов Изготовление трубопроводов

1. Объект проектирования Наружная обвязка Внутренняя обвязка 1. Объект проектирования Наружная обвязка Внутренняя обвязка

1. Объект проектирования • • Трубопроводы ГТД предназначены для соединения между собой узлов, агрегатов 1. Объект проектирования • • Трубопроводы ГТД предназначены для соединения между собой узлов, агрегатов и датчиков двигателя, а также систем двигателя и самолета. Трубопроводы обеспечивают транспортировку жидкостей и газов или передачу импульсов давления. Современный ГТД содержит более 400 трубопроводов с суммарной длиной труб около 300 м. Трубопровод состоит из трубы и деталей соединительной арматуры. Трубы изготавливаются из бесшовных холоднокатаных или холоднотянутых заготовок труб путем гибки различными методами.

1. Объект проектирования • Проектирование трубопровода осуществляется в UG на электронном макете изделия с 1. Объект проектирования • Проектирование трубопровода осуществляется в UG на электронном макете изделия с помощью специального модуля UG/Routing.

2. Методы проектирования Прямая задача Электронная модель Проектирование трубопровода трубопроводных коммуникаций на ЭМИ Формирование 2. Методы проектирования Прямая задача Электронная модель Проектирование трубопровода трубопроводных коммуникаций на ЭМИ Формирование управляющей программы для станка Файл геометрии трубопровода Материал 12 H 18 N 10 T Толщина стенки TSk = 1. 000 Радиус гиба RG = 90. 0000 Диаметр трубы DT = 18. 0000 Количество точек основной траектории NT = 7 Количество точек штуцеров NO = 0 Количество точек крепления NK = 5 Точки основной траектории T 0 T 1 T 2 X -26. 028 133. 490 -185. 054 Y 17. 338 -278. 898 -304. 343 Z 38. 026 409. 141 574. 918 Точки крепления Крепл 1 XK 41. 861 YK -108. 736 ZK 195. 968 T 3 T 4 T 5 -278. 708 -200. 562 -377. 531 -380. 035 -510. 214 -524. 350 709. 081 839. 260 931. 358 Крепл 2 Крепл 3 Крепл 4 Крепл 5 -49. 700 -485. 823 -554. 929 -624. 035 -293. 531 -391. 104 -306. 075 -221. 046 504. 477 855. 491 807. 078 758. 664 T 6 -697. 041 -131. 218 707. 518 Проверка трубопровода на возможность гиба Автоматизированный выпуск чертежа

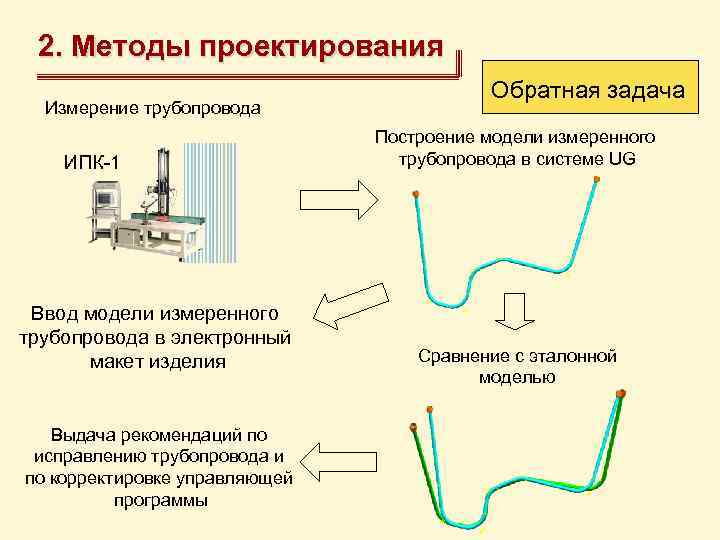

2. Методы проектирования Измерение трубопровода Обратная задача Построение модели измеренного трубопровода в системе UG 2. Методы проектирования Измерение трубопровода Обратная задача Построение модели измеренного трубопровода в системе UG Ввод модели измеренного трубопровода в электронный макет изделия Выдача рекомендаций по исправлению трубопровода и по корректировке управляющей программы Сравнение с эталонной моделью

2. Методы проектирования Создание ГМ трубопровода 1. Прокладывание траектории трубы, выбор основных размеров наружный 2. Методы проектирования Создание ГМ трубопровода 1. Прокладывание траектории трубы, выбор основных размеров наружный диаметр – 6… 150 мм толщина стенки – 0, 5… 2, 5 мм Радиус гиба Наружный диаметр (D) Толщина стенки (s)

2. Методы проектирования 2. Проектирование соединений, креплений, компенсаторов 3. Проведение гидравлического расчета, оценка прочности, 2. Методы проектирования 2. Проектирование соединений, креплений, компенсаторов 3. Проведение гидравлического расчета, оценка прочности, определение собственных частот колебаний

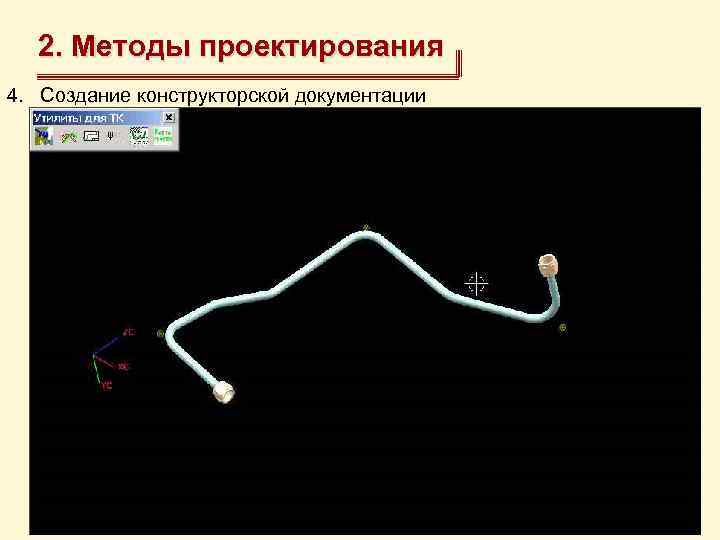

2. Методы проектирования 4. Создание конструкторской документации 2. Методы проектирования 4. Создание конструкторской документации

3. Изготовление трубопроводов 3. Изготовление трубопроводов

3. Изготовление трубопроводов • Для гибки труб применяются трубогибочные станки с ЧПУ: ТГСП-24 У, 3. Изготовление трубопроводов • Для гибки труб применяются трубогибочные станки с ЧПУ: ТГСП-24 У, ТГСП-25 и ТГСП-40 А • В качестве измерительно-программирующей системы применяется комплекс ИПК-1 С

3. Изготовление трубопроводов 3. Изготовление трубопроводов

3. Изготовление трубопроводов • Конструктивные ограничения • Корректность ГМ • Возможность гибки 3. Изготовление трубопроводов • Конструктивные ограничения • Корректность ГМ • Возможность гибки
