Лекционен курс “Компютърно моделиране на канализационни мрежи” Тема 3 Информационни технологии проектирането на канализационни Лекционен курс “Компютърно моделиране на канализационни мрежи” Тема 3 Информационни технологии проектирането на канализационни мрежи Демонстрационни приложения • Реконструкция на хидравлично претоварена канализационна мрежа • Определяне на риска от хидравлично претоварване на канализационна мрежа и наводнение 1

Компютърно моделиране на канализацията на гр. Нови Искър и оценка на нейната проводимост при Компютърно моделиране на канализацията на гр. Нови Искър и оценка на нейната проводимост при интензивни валежи 2

СИТУАЦИЯ Гр. НОВИ ИСКЪР 3 СИТУАЦИЯ Гр. НОВИ ИСКЪР 3

СЪЩЕСТВУВАЩА МРЕЖА 4 СЪЩЕСТВУВАЩА МРЕЖА 4

ПРОВЕРКА НА СЪЩЕСТВУВАЩА МРЕЖА С ОРАЗМЕРИТЕЛЕН ДЪЖД • ОРАЗМЕРИТЕЛЕН ДЪЖД ЗА КРАЙНОТО СЕЧЕНИЕ • ПРОВЕРКА НА СЪЩЕСТВУВАЩА МРЕЖА С ОРАЗМЕРИТЕЛЕН ДЪЖД • ОРАЗМЕРИТЕЛЕН ДЪЖД ЗА КРАЙНОТО СЕЧЕНИЕ • ИНТЕНЗИВНОСТ ПОЛУЧЕНА ПО ФОРМУЛАТА НА ПРОФ. ХР. ДИМОВСКИ : qt, p = [ 9, 4771 – 3, 1359. lg ( t + 5 ) ]3. (1 – lgp) + [ 11, 2883 – 3, 5422. lg(t +5)3. lgp l / s. ha • ОРАЗМЕРИТЕЛЕН ДЪЖД С ВРЕМЕТАЕНЕ 1 час и 5 минути и интензивност 8, 5 l/s. ha • РЕЗУЛТАТ – ПРЕТОВАРВАНЕ НА МРЕЖАТА 5

СЪЩЕСТВУВАЩА МРЕЖА 6 СЪЩЕСТВУВАЩА МРЕЖА 6

СЪЩЕСТВУВАЩА МРЕЖА 7 СЪЩЕСТВУВАЩА МРЕЖА 7

СЪЩЕСТВУВАЩА МРЕЖА 8 СЪЩЕСТВУВАЩА МРЕЖА 8

СЪЩЕСТВУВАЩА МРЕЖА 9 СЪЩЕСТВУВАЩА МРЕЖА 9

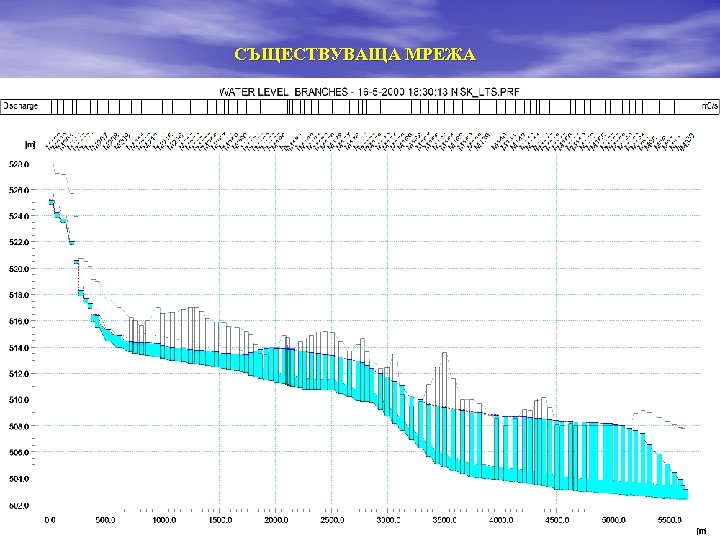

СЪЩЕСТВУВАЩА МРЕЖА 10 СЪЩЕСТВУВАЩА МРЕЖА 10

ВАРИАНТНИ РЕШЕНИЯ ЗА РЕКОНСТРУКЦИЯ • ВАРИАНТНО РЕШЕНИЕ С ПОДМЯНА НА МРЕЖАТА • ВАРИАНТНО РЕШЕНИЕ ВАРИАНТНИ РЕШЕНИЯ ЗА РЕКОНСТРУКЦИЯ • ВАРИАНТНО РЕШЕНИЕ С ПОДМЯНА НА МРЕЖАТА • ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР • ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 11

ВАРИАНТНО РЕШЕНИЕ С ПОДМЯНА НА МРЕЖАТА 12 ВАРИАНТНО РЕШЕНИЕ С ПОДМЯНА НА МРЕЖАТА 12

ПОДМЯНА НА МРЕЖАТА 13 ПОДМЯНА НА МРЕЖАТА 13

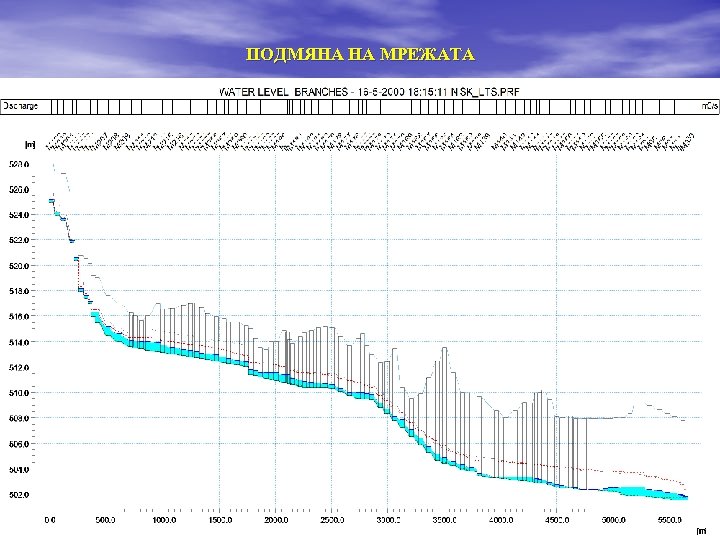

ПОДМЯНА НА МРЕЖАТА 14 ПОДМЯНА НА МРЕЖАТА 14

ПОДМЯНА НА МРЕЖАТА 15 ПОДМЯНА НА МРЕЖАТА 15

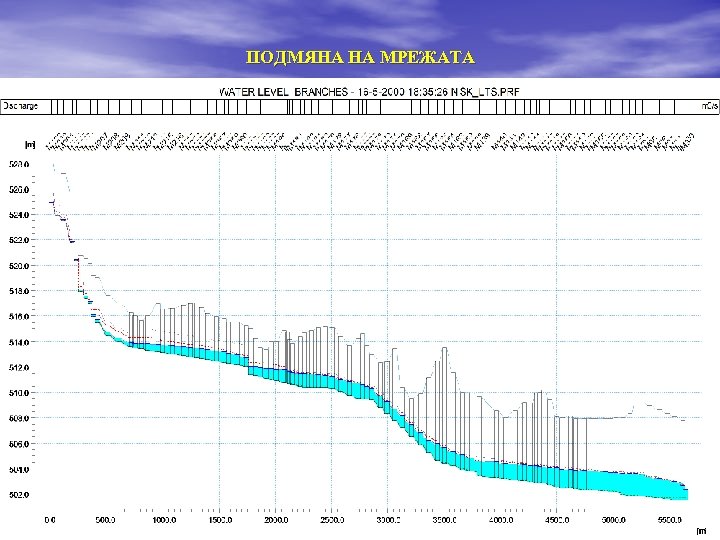

ПОДМЯНА НА МРЕЖАТА 16 ПОДМЯНА НА МРЕЖАТА 16

ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 17 ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 17

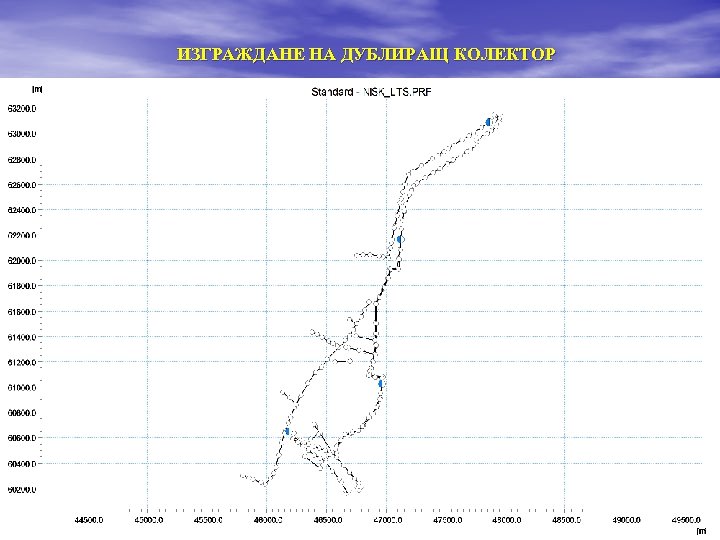

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 18 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 18

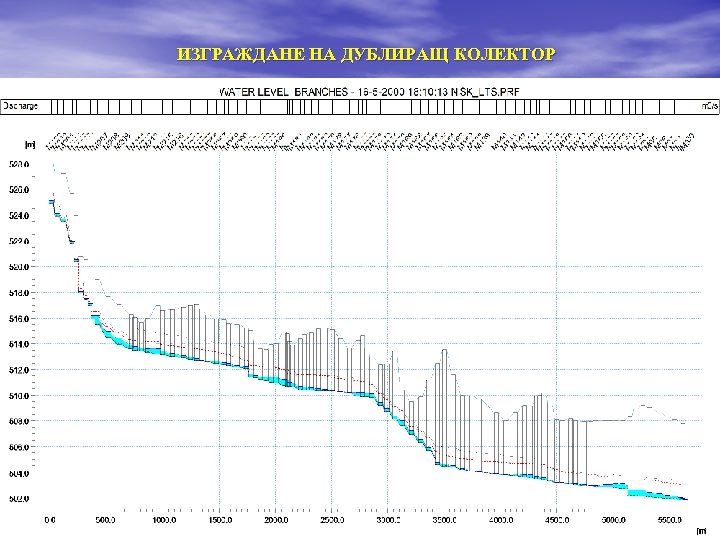

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 19 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 19

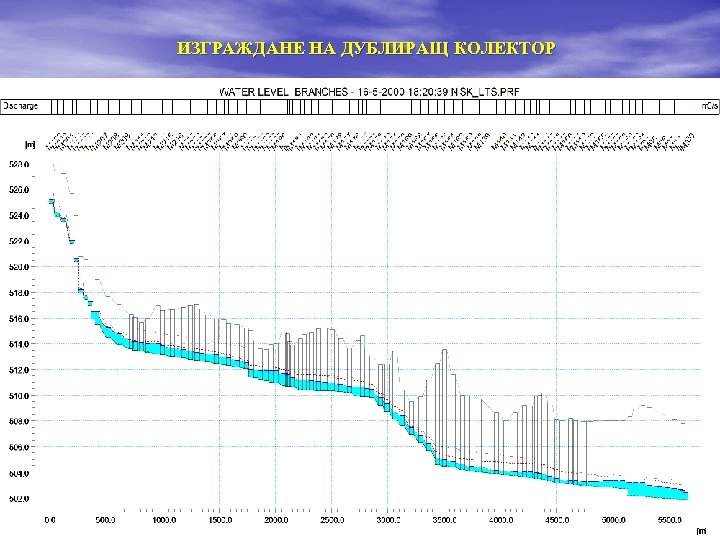

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 20 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 20

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 21 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 21

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 22 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 22

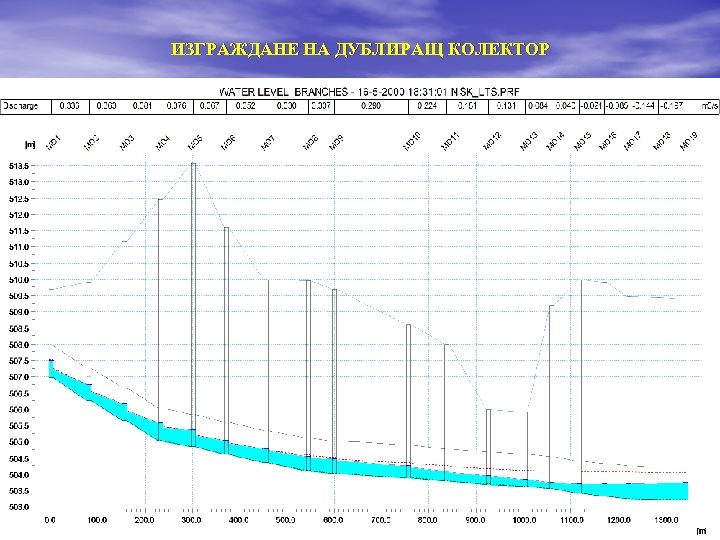

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 23 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 23

ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 24 ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 24

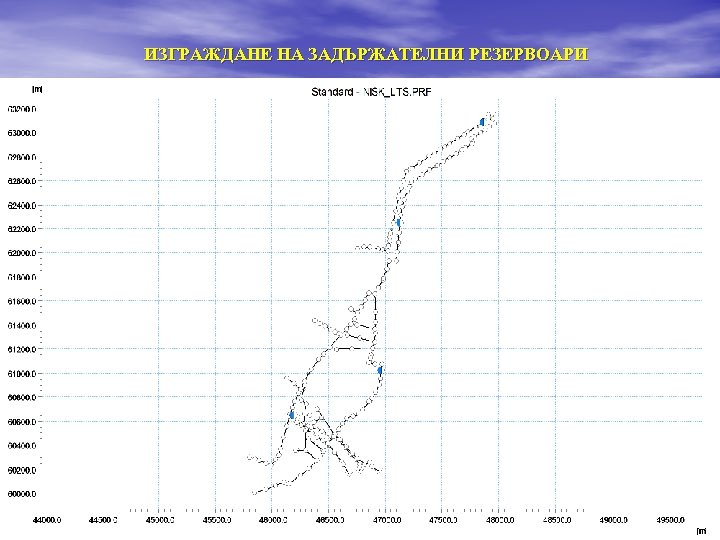

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 25 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 25

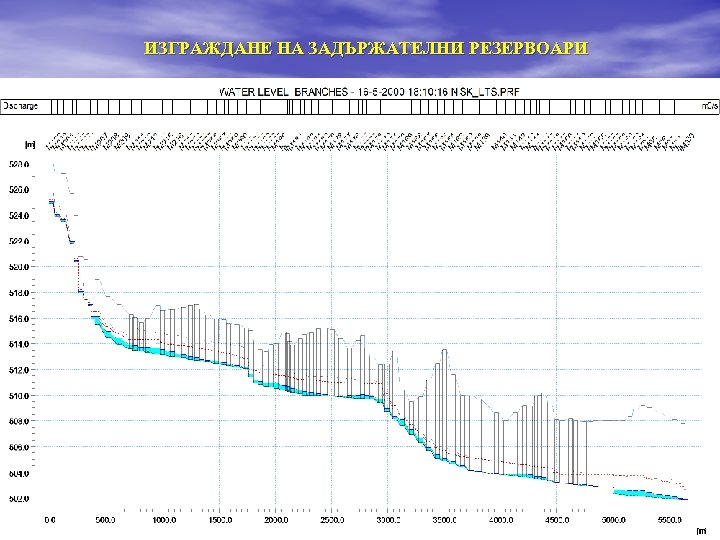

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 26 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 26

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 27 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 27

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 28 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 28

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 29 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 29

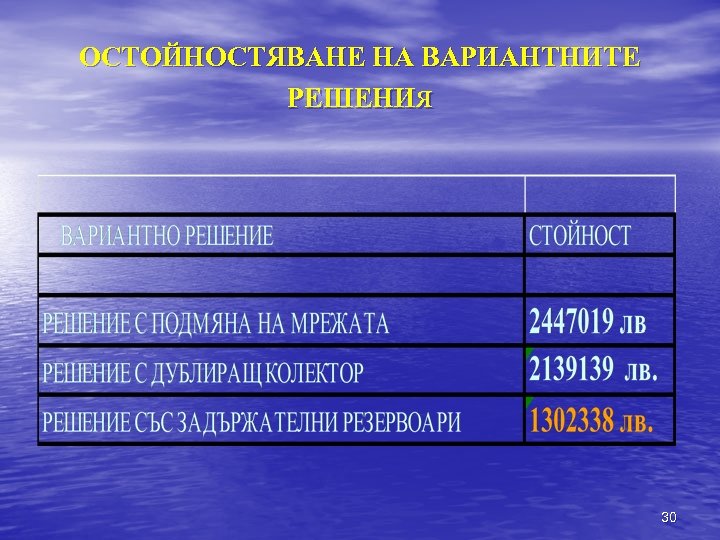

ОСТОЙНОСТЯВАНЕ НА ВАРИАНТНИТЕ РЕШЕНИя 30 ОСТОЙНОСТЯВАНЕ НА ВАРИАНТНИТЕ РЕШЕНИя 30

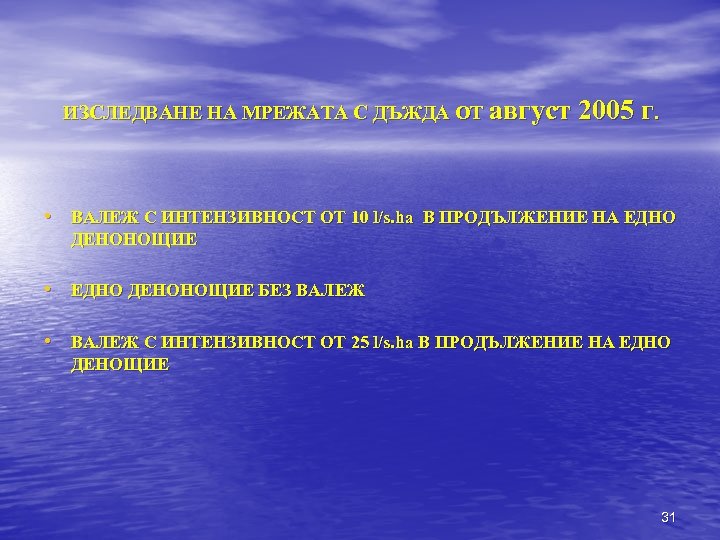

ИЗСЛЕДВАНЕ НА МРЕЖАТА С ДЪЖДА ОТ август 2005 г. • ВАЛЕЖ С ИНТЕНЗИВНОСТ ОТ ИЗСЛЕДВАНЕ НА МРЕЖАТА С ДЪЖДА ОТ август 2005 г. • ВАЛЕЖ С ИНТЕНЗИВНОСТ ОТ 10 l/s. ha В ПРОДЪЛЖЕНИЕ НА ЕДНО ДЕНОНОЩИЕ • ЕДНО ДЕНОНОЩИЕ БЕЗ ВАЛЕЖ • ВАЛЕЖ С ИНТЕНЗИВНОСТ ОТ 25 l/s. ha В ПРОДЪЛЖЕНИЕ НА ЕДНО ДЕНОЩИЕ 31

СЪЩЕСТВУВАЩА МРЕЖА 32 СЪЩЕСТВУВАЩА МРЕЖА 32

СЪЩЕСТВУВАЩА МРЕЖА 33 СЪЩЕСТВУВАЩА МРЕЖА 33

СЪЩЕСТВУВАЩА МРЕЖА 34 СЪЩЕСТВУВАЩА МРЕЖА 34

СЪЩЕСТВУВАЩА МРЕЖА 35 СЪЩЕСТВУВАЩА МРЕЖА 35

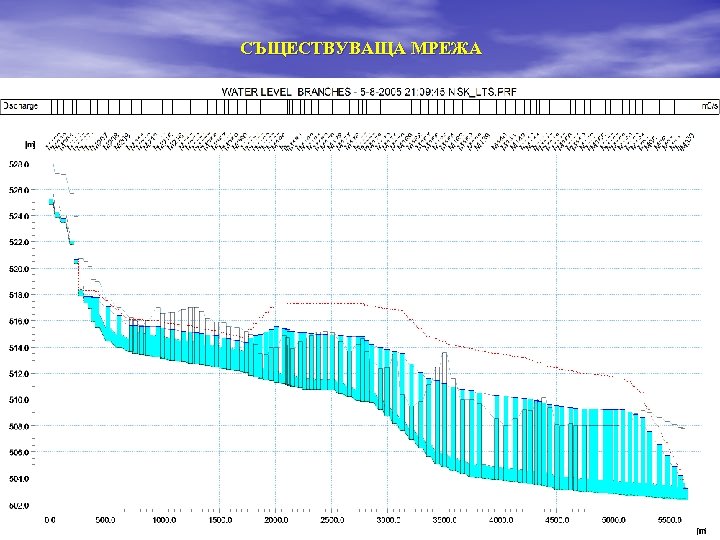

СЪЩЕСТВУВАЩА МРЕЖА 36 СЪЩЕСТВУВАЩА МРЕЖА 36

СЪЩЕСТВУВАЩА МРЕЖА 37 СЪЩЕСТВУВАЩА МРЕЖА 37

ВАРИАНТНО РЕШЕНИЕ С ПОДМЯНА НА МРЕЖАТА 38 ВАРИАНТНО РЕШЕНИЕ С ПОДМЯНА НА МРЕЖАТА 38

ПОДМЯНА НА МРЕЖАТА 39 ПОДМЯНА НА МРЕЖАТА 39

ПОДМЯНА НА МРЕЖАТА 40 ПОДМЯНА НА МРЕЖАТА 40

ПОДМЯНА НА МРЕЖАТА 41 ПОДМЯНА НА МРЕЖАТА 41

ПОДМЯНА НА МРЕЖАТА 42 ПОДМЯНА НА МРЕЖАТА 42

ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 43 ВАРИАНТНО РЕШЕНИЕ С ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 43

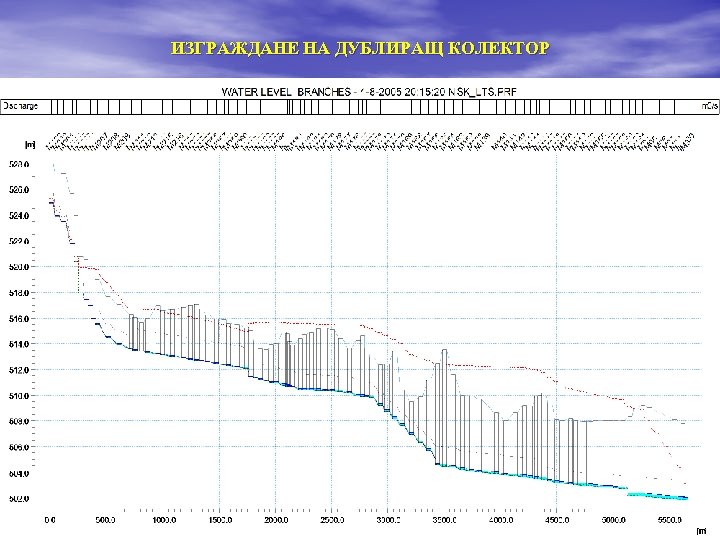

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 44 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 44

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 45 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 45

ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 46 ИЗГРАЖДАНЕ НА ДУБЛИРАЩ КОЛЕКТОР 46

ВАРИАНТНО РЕШЕНИЕ СЪС ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 47 ВАРИАНТНО РЕШЕНИЕ СЪС ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 47

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 48 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 48

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 49 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 49

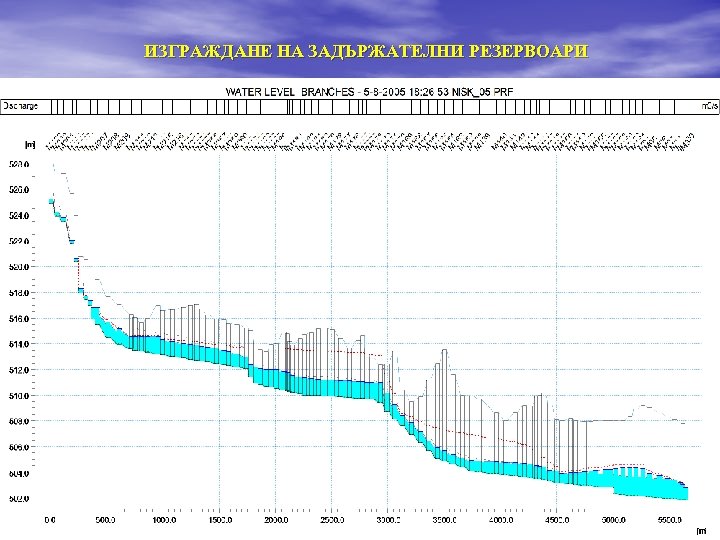

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 50 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 50

ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 51 ИЗГРАЖДАНЕ НА ЗАДЪРЖАТЕЛНИ РЕЗЕРВОАРИ 51

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННА МРЕЖА И НАВОДНЕНИЕ 52 МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННА МРЕЖА И НАВОДНЕНИЕ 52

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Основни МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Основни стъпки: • Провеждане на компютърни симулации на съществуващата канализационна мрежа и на вариантите за нейната евентуална реконструкция с дъждове с различни интензивности (респективно - периоди на еднократно претоварване – Р, например Р = 1, 3, 5, 10, 15, 20, 25, 30 години на еднократно проявление) • Прилагане на оригинална Методика за оценка на риска от хидравлично претоварване и наводнение, базирана на “Теорията на размитите множества” • Изготвяне на карти на риска за урбанизираната територия 53

СЪЩЕСТВУВАЩА МРЕЖА заустване ПСОВ заустване преливник 2 преливник 1 Гл. Колектор 2 54 СЪЩЕСТВУВАЩА МРЕЖА заустване ПСОВ заустване преливник 2 преливник 1 Гл. Колектор 2 54

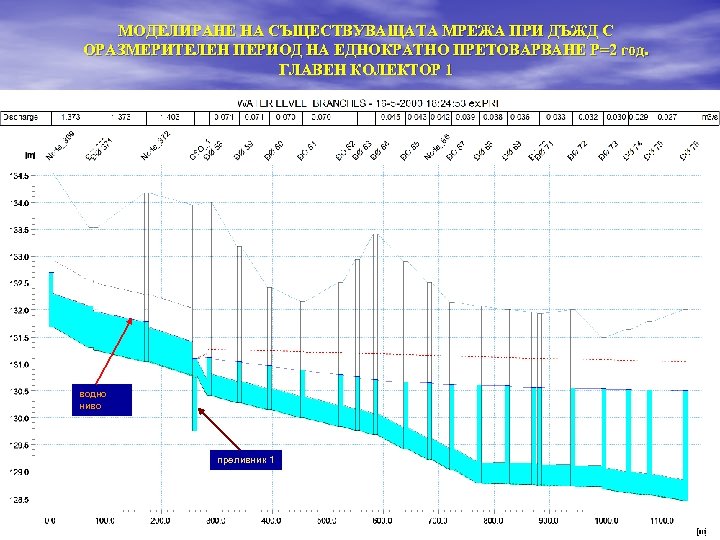

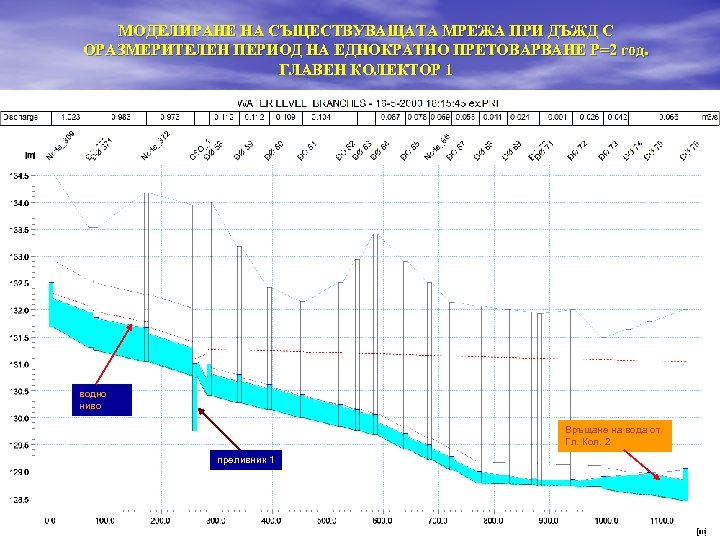

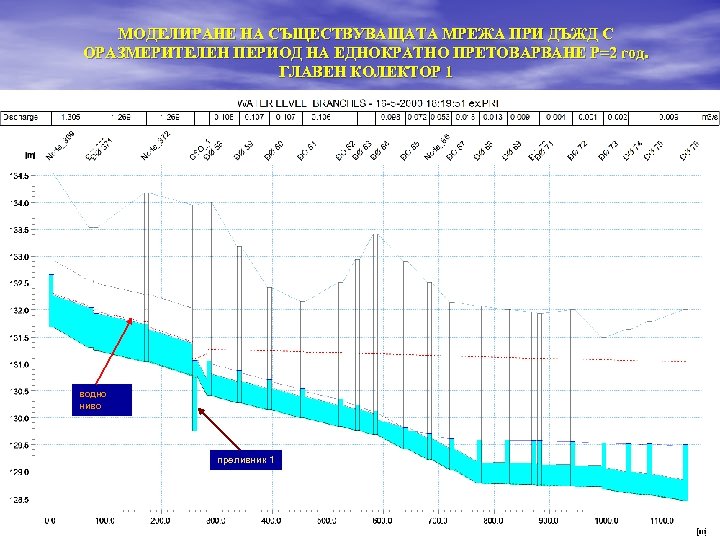

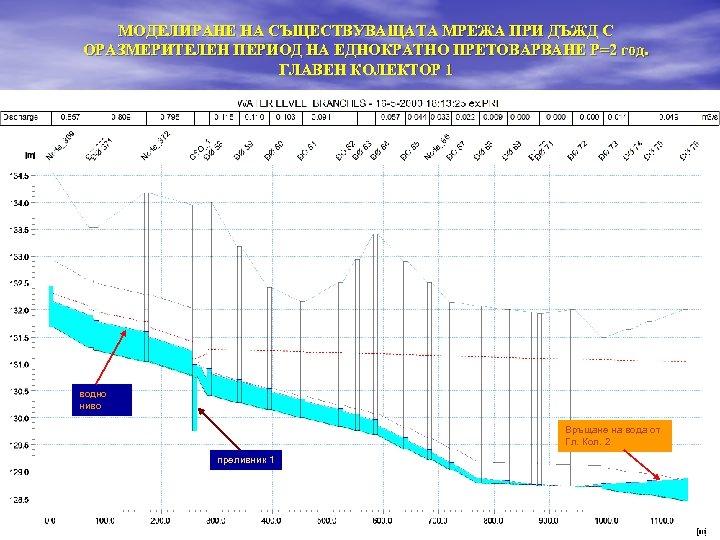

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво преливник 1 55

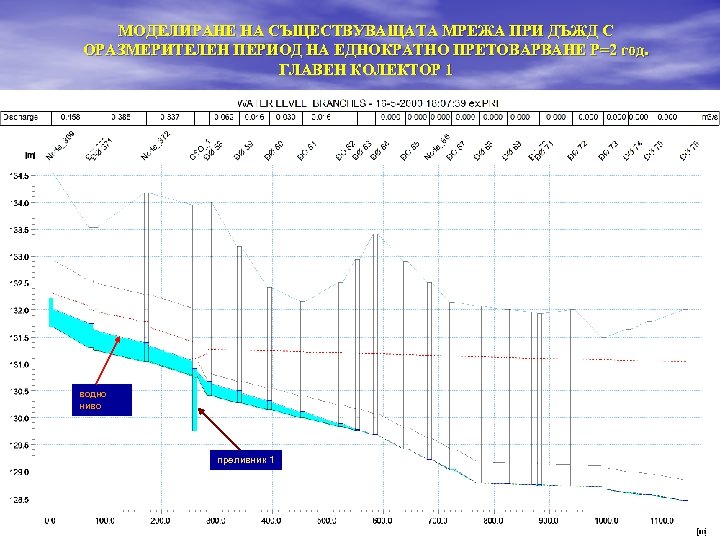

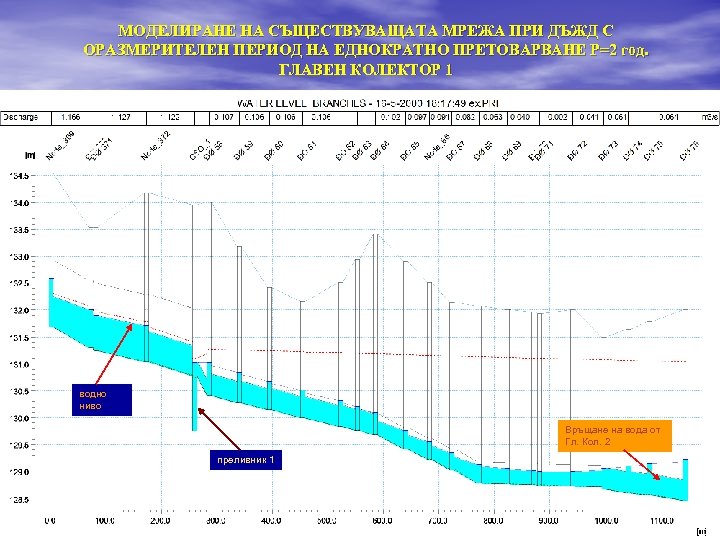

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво преливник 1 56

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво Връщане на вода от Гл. Кол. 2 преливник 1 57

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво Връщане на вода от Гл. Кол. 2 преливник 1 58

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво Връщане на вода от Гл. Кол. 2 преливник 1 59

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво преливник 1 60

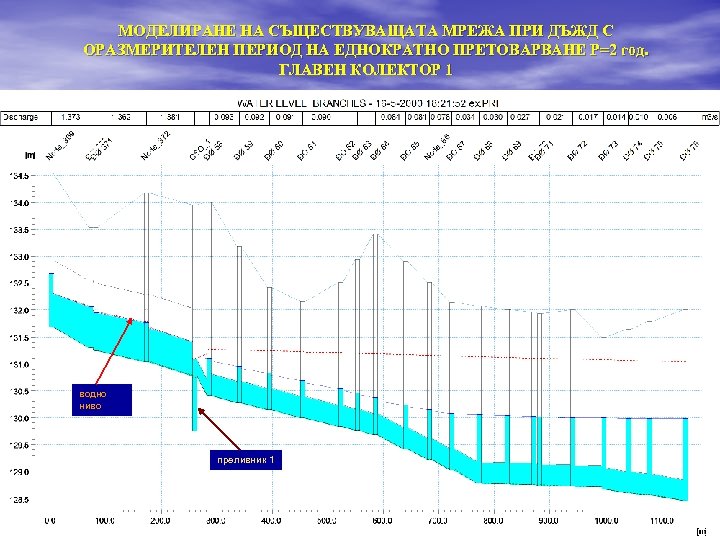

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво преливник 1 61

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво преливник 1 62

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 водно ниво преливник 1 63

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво преливник 1 64

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 65

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 66

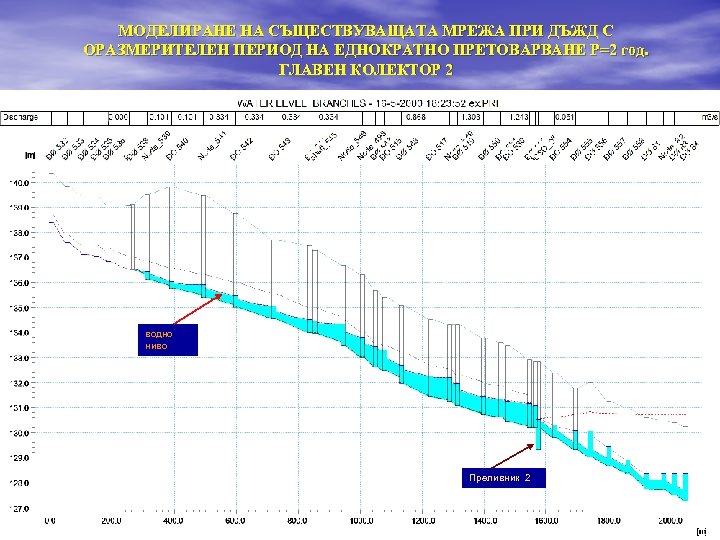

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 67

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 68

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 69

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 70

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 71

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво Преливник 2 72

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=2 год. ГЛАВЕН КОЛЕКТОР 2 водно ниво max водно ниво Преливник 2 73

ОСНОВНИ ИЗВОДИ СЛЕД ИЗВЪРШЕНИТЕ КОМПЮТЪРНИ СИМУЛАЦИИ • Главните колектори се претоварват след преливниците вследствие ОСНОВНИ ИЗВОДИ СЛЕД ИЗВЪРШЕНИТЕ КОМПЮТЪРНИ СИМУЛАЦИИ • Главните колектори се претоварват след преливниците вследствие на неправилното им изпълнение им проектиране и/или • Наводнение настъпва дори и при дъжд с оразмерителен период на еднократно претоварване • Необходимо е да се извърши и проверка за наводненние на урбанизираната територия, в случая с дъжд с период на еднократно претоварване Р=10 год. (съгласно БДС EN 752) 74

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 75

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 76

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 77

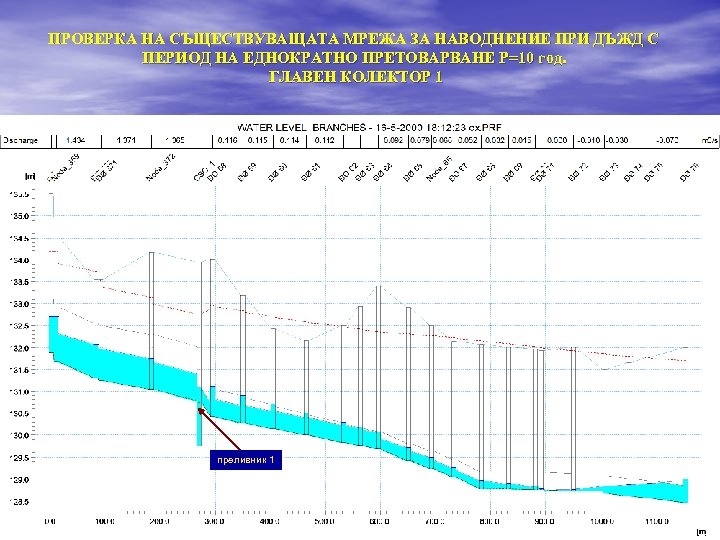

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 78

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 79

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 80

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 81

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 82

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 преливник 1 83

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 Наводнение на терена преливник 1 84

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 1 Наводнение на терена преливник 1 85

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 86

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 87

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 88

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 89

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 90

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 91

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Преливник 2 92

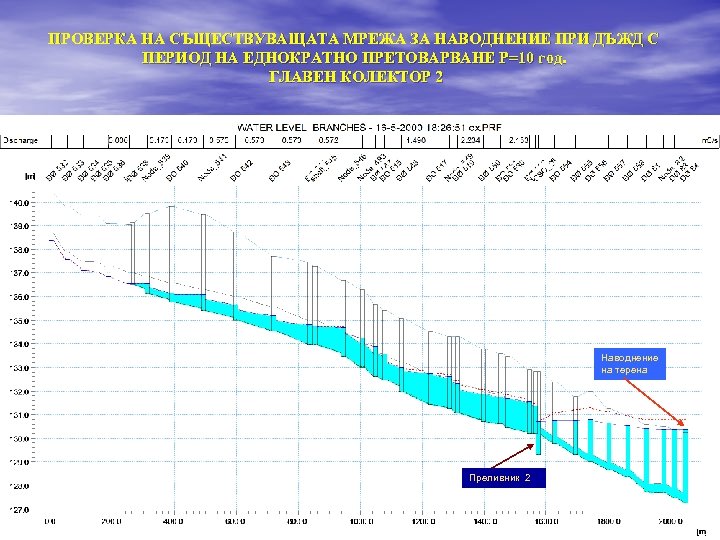

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Наводнение на терена Преливник 2 93

ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 ПРОВЕРКА НА СЪЩЕСТВУВАЩАТА МРЕЖА ЗА НАВОДНЕНИЕ ПРИ ДЪЖД С ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р=10 год. ГЛАВЕН КОЛЕКТОР 2 Наводнение на терена Преливник 2 94

ОСНОВНИ ИЗВОДИ СЛЕД ИЗВЪРШЕНИТЕ КОМПЮТЪРНИ СИМУЛАЦИИ С Р=10 год • След извършване на симулации ОСНОВНИ ИЗВОДИ СЛЕД ИЗВЪРШЕНИТЕ КОМПЮТЪРНИ СИМУЛАЦИИ С Р=10 год • След извършване на симулации с период на еднократно претоварване Р=10 год. се установява наводнение на терена в част от населеното място, тъй като при проектирането изискването за проверка на мрежата не е спазено • Възможно решение за реконструкция на съществуващи мрежи е изграждането на дублиращи колектори или задържателни резервоари в проблемните участъци 95

СЪЩЕСТВУВАЩА И НОВОПРОЕКТИРАНА МРЕЖА ПСОВ заустване преливник 2 преливник 1 Гл. Колектор 2 Новопроектирана СЪЩЕСТВУВАЩА И НОВОПРОЕКТИРАНА МРЕЖА ПСОВ заустване преливник 2 преливник 1 Гл. Колектор 2 Новопроектирана мрежа Гл. Колектор 1 96

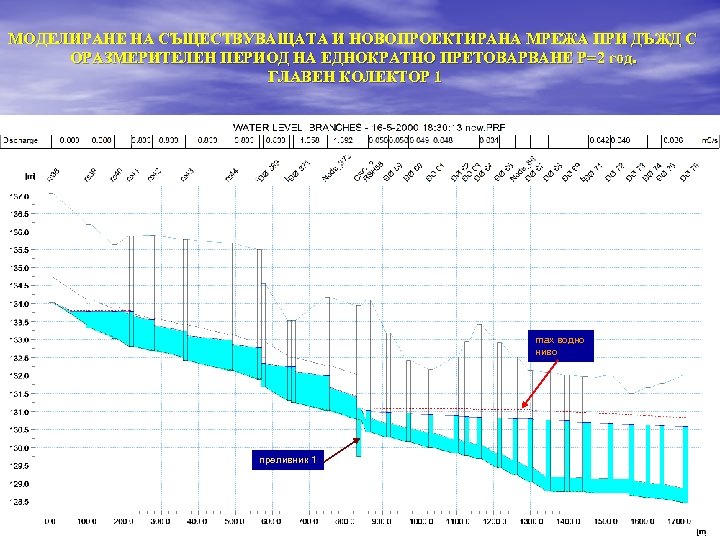

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво преливник 1 97

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво преливник 1 98

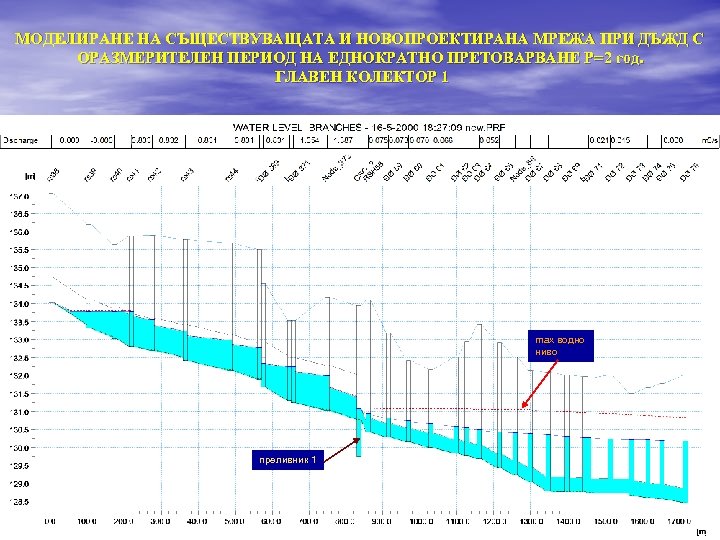

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво Връщане на вода от Гл. Кол. 2 преливник 1 99

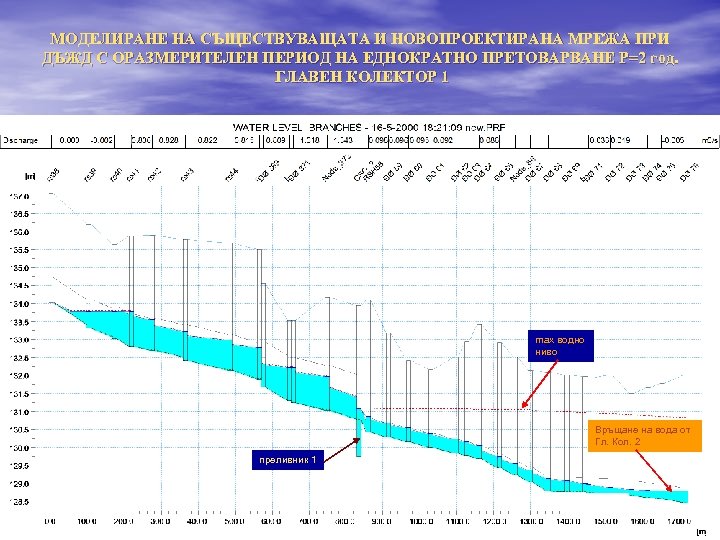

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво Връщане на вода от Гл. Кол. 2 преливник 1 100

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво Връщане на вода от Гл. Кол. 2 преливник 1 101

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво преливник 1 102

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво преливник 1 103

МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ МОДЕЛИРАНЕ НА СЪЩЕСТВУВАЩАТА И НОВОПРОЕКТИРАНА МРЕЖА ПРИ ДЪЖД С ОРАЗМЕРИТЕЛЕН ПЕРИОД НА ЕДНОКРАТНО ПРЕТОВАРВАНЕ Р= 2 год. ГЛАВЕН КОЛЕКТОР 1 max водно ниво преливник 1 104

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Риск МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Риск от хидравлично претоварване и наводнение на Гл. Кол. 1 от съществуващата канализационната мрежа в зависимост от Р 105

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Риск МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Риск от хидравлично претоварване и наводнение на Гл. Кол. 2 от съществуващата канализационната мрежа в зависимост от Р 106

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Риск МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Риск от хидравлично претоварване и наводнение на Гл. Кол. 1 от новопроектираната и съществуващата канализационната мрежа в зависимост от Р 107

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти на риска – разпределение на риска в урбанизираната територия при съществуващото положение и Р=2 год. 108

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти на риска – разпределение на риска в урбанизираната територия при новопроектирана мрежа и Р=2 год. 109

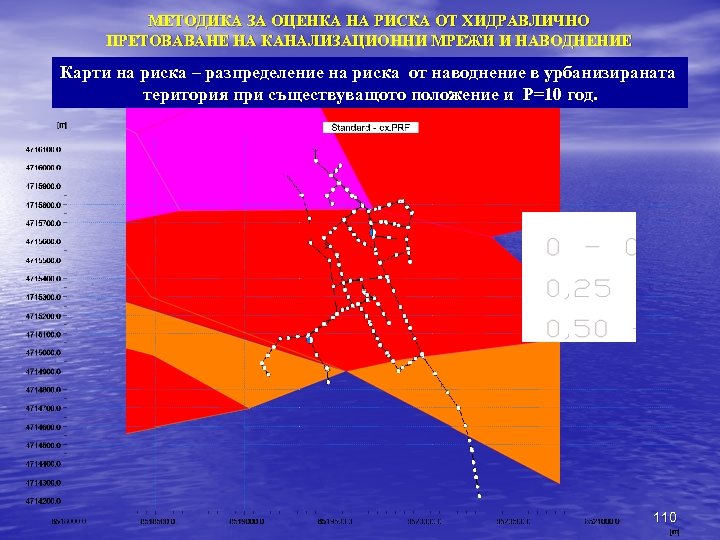

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти на риска – разпределение на риска от наводнение в урбанизираната територия при съществуващото положение и Р=10 год. 110

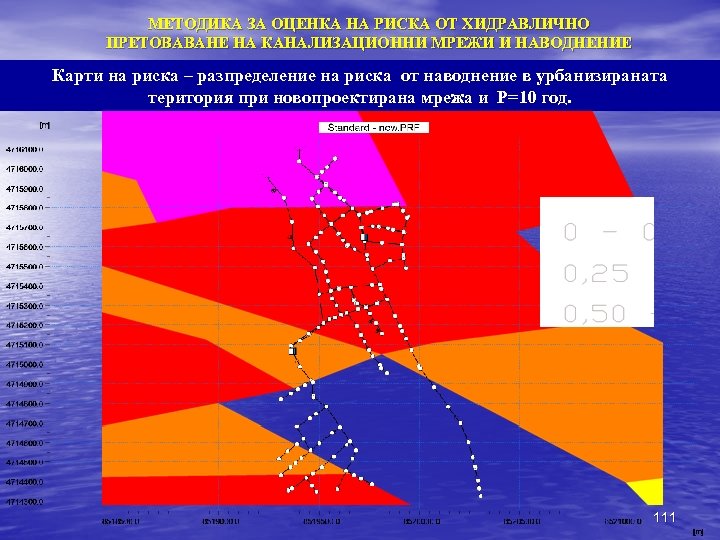

МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти МЕТОДИКА ЗА ОЦЕНКА НА РИСКА ОТ ХИДРАВЛИЧНО ПРЕТОВАВАНЕ НА КАНАЛИЗАЦИОННИ МРЕЖИ И НАВОДНЕНИЕ Карти на риска – разпределение на риска от наводнение в урбанизираната територия при новопроектирана мрежа и Р=10 год. 111

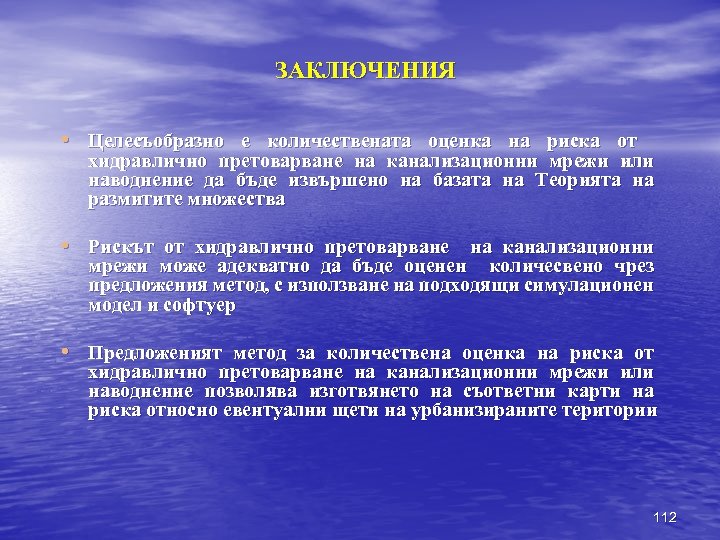

ЗАКЛЮЧЕНИЯ • Целесъобразно е количествената оценка на риска от хидравлично претоварване на канализационни мрежи ЗАКЛЮЧЕНИЯ • Целесъобразно е количествената оценка на риска от хидравлично претоварване на канализационни мрежи или наводнение да бъде извършено на базата на Теорията на размитите множества • Рискът от хидравлично претоварване на канализационни мрежи може адекватно да бъде оценен количесвено чрез предложения метод, с използване на подходящи симулационен модел и софтуер • Предложеният метод за количествена оценка на риска от хидравлично претоварване на канализационни мрежи или наводнение позволява изготвянето на съответни карти на риска относно евентуални щети на урбанизираните територии 112
