Лекции по дисциплине “Сооружение и эксплуатация газонефтепроводов и газонефтехранилищ” Сооружение насосных и компрессорных станций

Этапы строительных работ Подготовительный ü устройство строительной площадки и подъездных путей; ü подведение и разводка линий энерго- и водоснабжения; ü сооружение временных помещений для проживания рабочих и размещения оборудования, стройматериалов; ü доставка на строительную площадку топлива, оборудования и строительных материалов Основной Общие строительные работы ü разбивочные, земляные, бетонные, монтажные работы по сооружению зданий и устройству кровли Специальные строительные работы ü монтаж перекачивающих агрегатов, технологических трубопроводов, резервуаров для нефти и нефтепродуктов, систем водоснабжения, канализации, отопления, вентиляции, систем КИП и автоматики, связи и т. п.

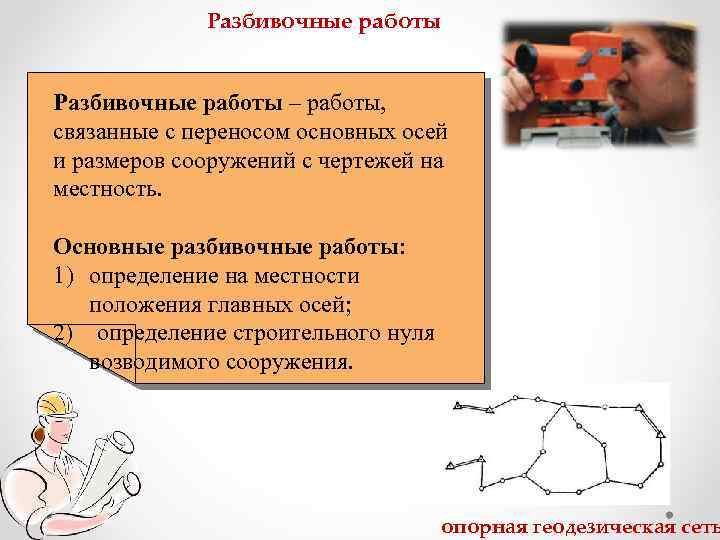

Разбивочные работы – работы, связанные с переносом основных осей и размеров сооружений с чертежей на местность. Основные разбивочные работы: 1) определение на местности положения главных осей; 2) определение строительного нуля возводимого сооружения. опорная геодезическая сеть

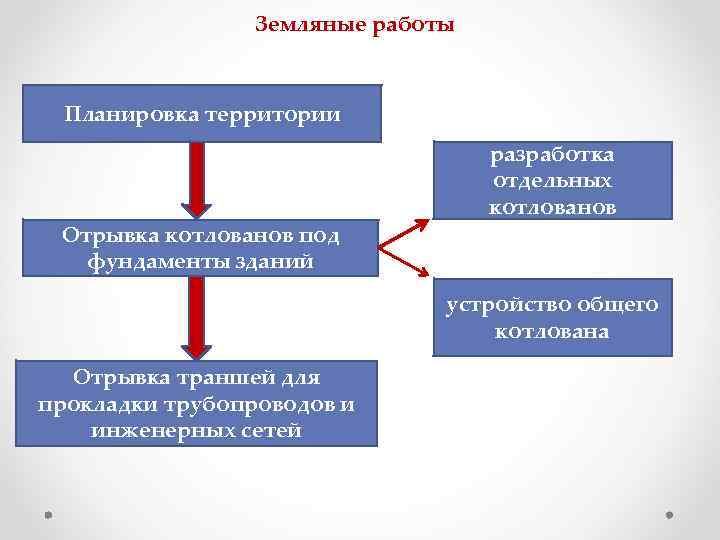

Земляные работы Планировка территории Отрывка котлованов под фундаменты зданий разработка отдельных котлованов устройство общего котлована Отрывка траншей для прокладки трубопроводов и инженерных сетей

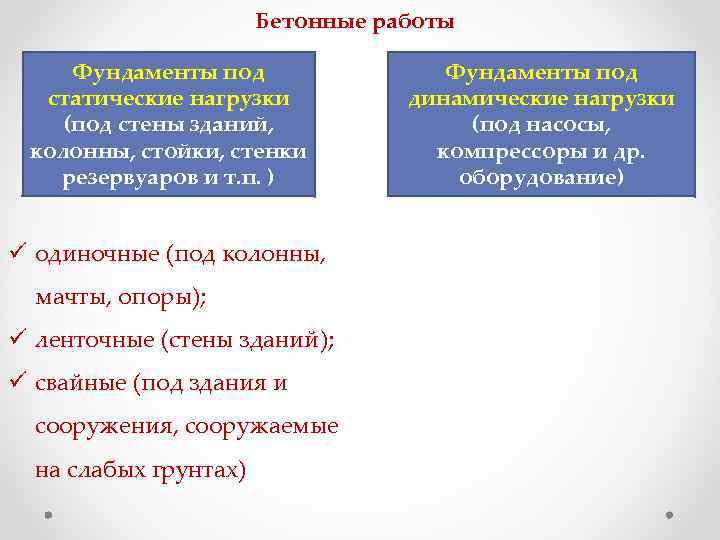

Бетонные работы Фундаменты под статические нагрузки (под стены зданий, колонны, стойки, стенки резервуаров и т. п. ) ü одиночные (под колонны, мачты, опоры); ü ленточные (стены зданий); ü свайные (под здания и сооружения, сооружаемые на слабых грунтах) Фундаменты под динамические нагрузки (под насосы, компрессоры и др. оборудование)

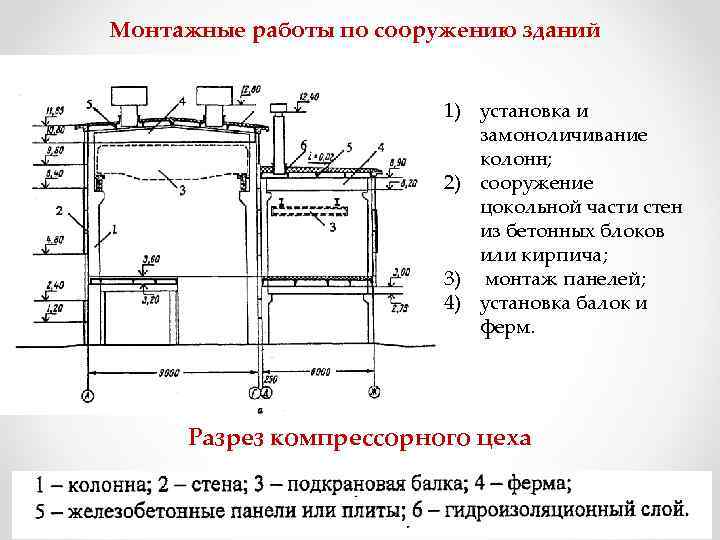

Монтажные работы по сооружению зданий 1) установка и замоноличивание колонн; 2) сооружение цокольной части стен из бетонных блоков или кирпича; 3) монтаж панелей; 4) установка балок и ферм. Разрез компрессорного цеха

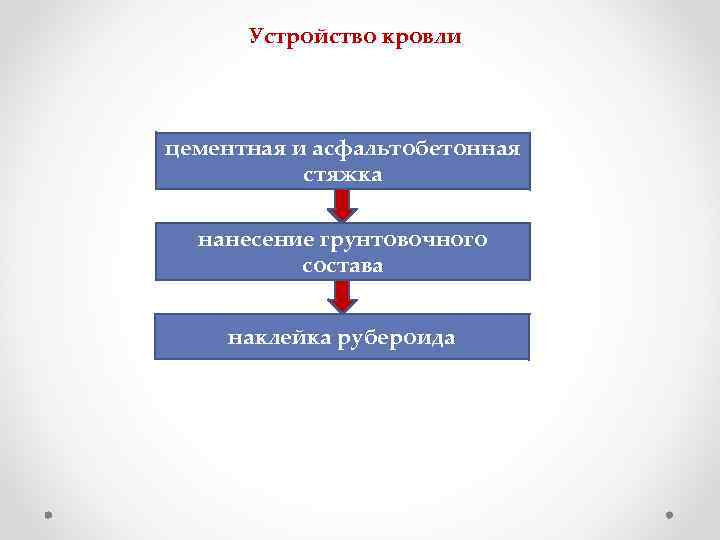

Устройство кровли цементная и асфальтобетонная стяжка нанесение грунтовочного состава наклейка рубероида

Монтаж оборудования Осмотр оборудования на строительной площадке Установка на фундамент Выверка оборудования Центровка валов агрегатов

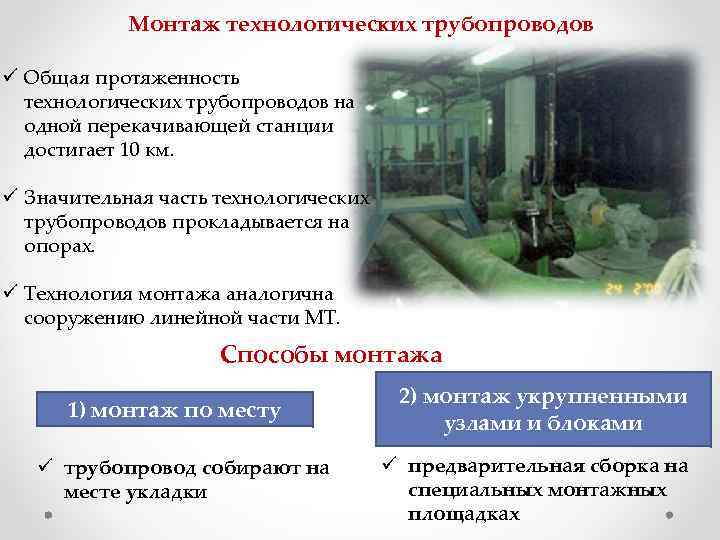

Монтаж технологических трубопроводов ü Общая протяженность технологических трубопроводов на одной перекачивающей станции достигает 10 км. ü Значительная часть технологических трубопроводов прокладывается на опорах. ü Технология монтажа аналогична сооружению линейной части МТ. Способы монтажа 1) монтаж по месту ü трубопровод собирают на месте укладки 2) монтаж укрупненными узлами и блоками ü предварительная сборка на специальных монтажных площадках

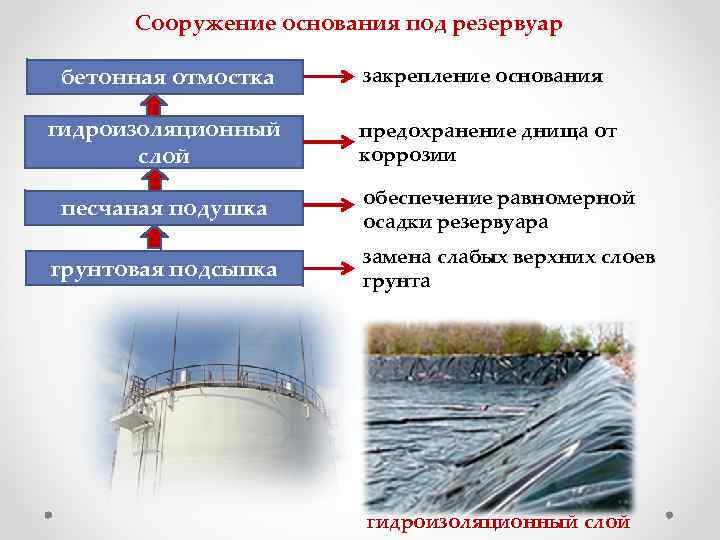

Сооружение основания под резервуар бетонная отмостка закрепление основания гидроизоляционный слой предохранение днища от коррозии песчаная подушка грунтовая подсыпка обеспечение равномерной осадки резервуара замена слабых верхних слоев грунта гидроизоляционный слой

Работы по монтажу резервуаров для нефти и нефтепродуктов Расчистка площадки Устройство основания под резервуар Монтаж резервуара Испытание на прочность и герметичность

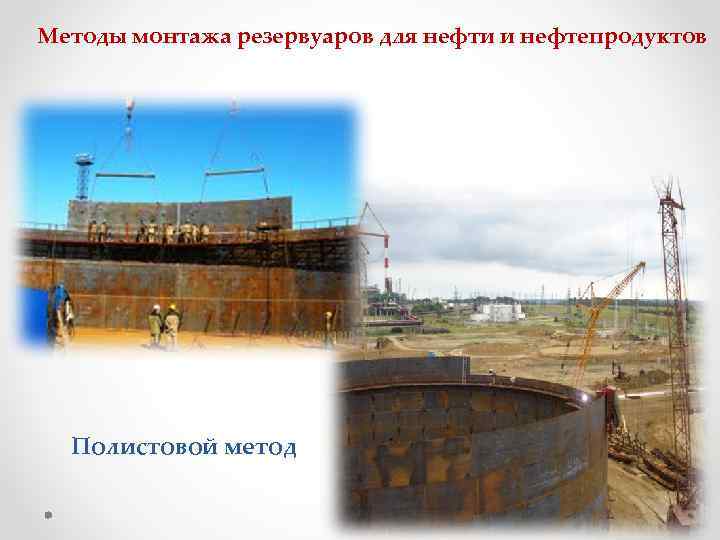

Методы монтажа резервуаров для нефти и нефтепродуктов Полистовой метод

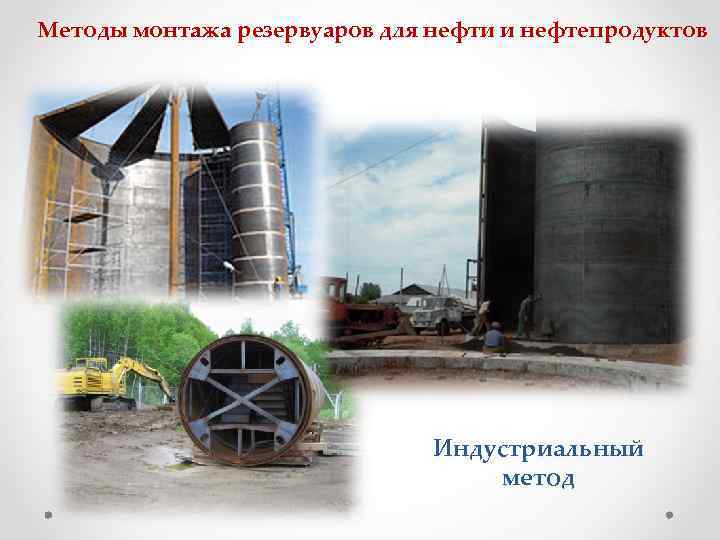

Методы монтажа резервуаров для нефти и нефтепродуктов Индустриальный метод

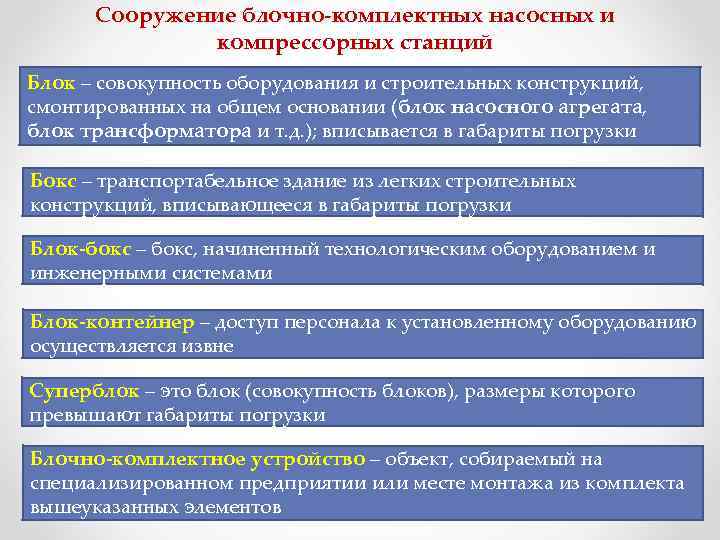

Сооружение блочно-комплектных насосных и компрессорных станций Блок – совокупность оборудования и строительных конструкций, смонтированных на общем основании (блок насосного агрегата, блок трансформатора и т. д. ); вписывается в габариты погрузки Бокс – транспортабельное здание из легких строительных конструкций, вписывающееся в габариты погрузки Блок-бокс – бокс, начиненный технологическим оборудованием и инженерными системами Блок-контейнер – доступ персонала к установленному оборудованию осуществляется извне Суперблок – это блок (совокупность блоков), размеры которого превышают габариты погрузки Блочно-комплектное устройство – объект, собираемый на специализированном предприятии или месте монтажа из комплекта вышеуказанных элементов

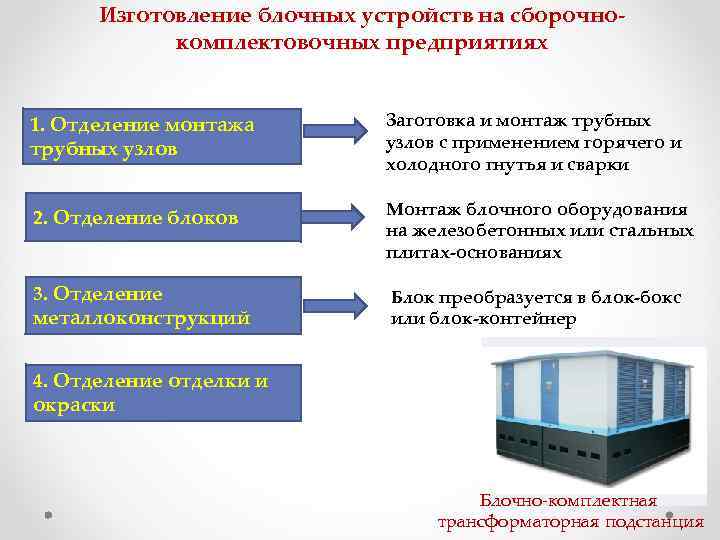

Изготовление блочных устройств на сборочнокомплектовочных предприятиях 1. Отделение монтажа трубных узлов Заготовка и монтаж трубных узлов с применением горячего и холодного гнутья и сварки 2. Отделение блоков Монтаж блочного оборудования на железобетонных или стальных плитах-основаниях 3. Отделение металлоконструкций Блок преобразуется в блок-бокс или блок-контейнер 4. Отделение отделки и окраски Блочно-комплектная трансформаторная подстанция
