ЛЕКЦИИ 1 Обустройство и эксплуатация морских нефтегазовых месторождений

ЛЕКЦИИ 1. Обустройство и эксплуатация морских нефтегазовых месторождений 2. Морские нефтегазовые инженерные сооружения – объекты обустройства морских месторождений д. т. н. , профессор, Мирзоев Д. А. ЛИТЕРАТУРА ОСНОВНАЯ: 1. Д. А. Мирзоев «Основы морского нефтегазопромыслового дела. Том 1 Обустройство и эксплуатация морских нефтегазовых месторождений» . –М. : Изд. «День серебра» , 2009. - 287 с 2. Д. А. Мирзоев «Основы морского нефтегазопромыслового дела. Том 2 Морские нефтегазопромысловые инженерные сооружения – объекты обустройства морских месторождений–М. : Изд. «День серебра» , 2010. - 280 с ДОПОЛНИТЕЛЬНАЯ:

ПОЛИТИКО-ЭКОНОМИЧЕСКАЯ СИТУАЦИЯ РАЗДЕЛЕНИЯ ШЕЛЬФА АРКТИКИ 4

Вероятное расположение месторождений нефти и газа в Арктике

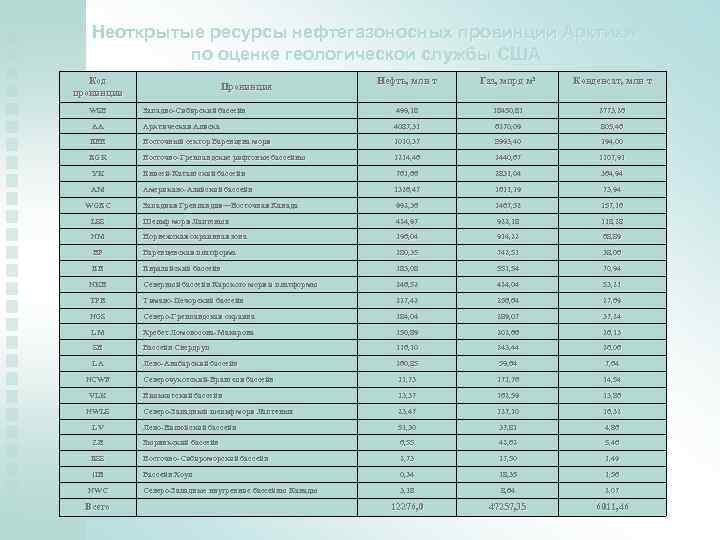

Неоткрытые ресурсы нефтегазоносных провинций Арктики по оценке геологической службы США Код провинции Нефть, млн т Газ, млрд м 3 Конденсат, млн т Западно-Сибирский бассейн 499, 18 18450, 81 2773, 26 АА Арктическая Аляска 4087, 31 6270, 09 805, 46 EBB Восточный сектор Баренцева моря 1010, 37 8993, 40 194, 00 EGR Восточно-Гренландские рифтовые бассейны 1214, 46 2440, 67 1107, 91 WSB Провинция YK Енисей-Катангский бассейн 761, 66 2831, 04 364, 94 AM Американо-Азийский бассейн 1326, 47 1611, 19 73, 94 Западная Гренландия—Восточная Канада Гренландия— 992, 36 1467, 52 157, 16 LSS Шельф моря Лаптевых 424, 97 922, 18 118, 28 NM Норвежская окраинная зона 196, 04 914, 22 68, 89 BP Баренцевская платформа 280, 35 742, 51 38, 06 EB Евразийский бассейн 183, 08 551, 54 70, 94 NKB Северный бассейн Карского моря и платформы 246, 52 424, 04 53, 21 TPB Тимано-Печорский бассейн 227, 42 256, 64 27, 69 NGS Северо-Гренландская окраина 184, 04 289, 07 37, 24 LM Хребет Ломоносова-Макарова 150, 89 202, 66 26, 13 SB Бассейн Свердруп 116, 10 243, 44 26, 06 LA Лено-Анабарский бассейн 260, 85 59, 64 7, 64 Северочукотский-Врангеля бассейн 11, 73 171, 76 14, 54 Вилькитский бассейн 13, 37 162, 59 13, 86 Северо-Западный шельф моря Лаптевых 23, 47 127, 10 16, 32 LV Лено-Вилюйский бассейн 51, 30 37, 81 4, 86 ZB Зырянкский бассейн 6, 55 42, 62 5, 46 ESS Восточно-Сибироморский бассейн 2, 73 17, 50 1, 49 [IB Бассейн Хоуп 0, 34 18, 35 1, 56 Северо-Западные внугренние бассейны Канады 3, 18 8, 64 2, 07 12276, 0 47257, 35 6011, 46 WGEC NCWF VLK NWLS NWC Всего

Схематический разрез континента и мирового океана Континентальный шельф Берег Материковый склон Материковое подножие Океан

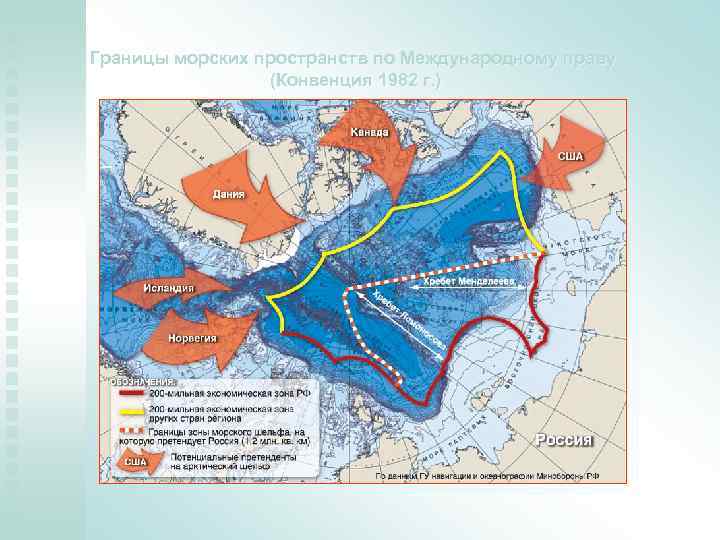

Границы морских пространств по Международному праву (Конвенция 1982 г. )

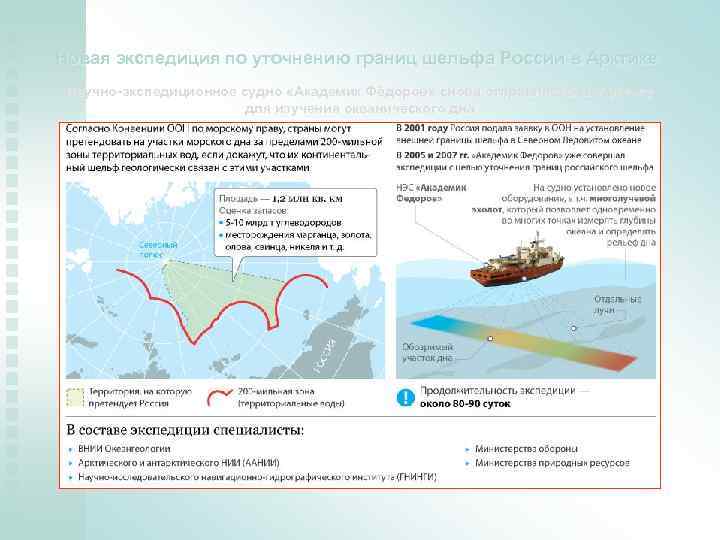

Новая экспедиция по уточнению границ шельфа России в Арктике Научно-экспедиционное судно «Академик Фёдоров» снова отправляется в Арктику для изучения океанического дна

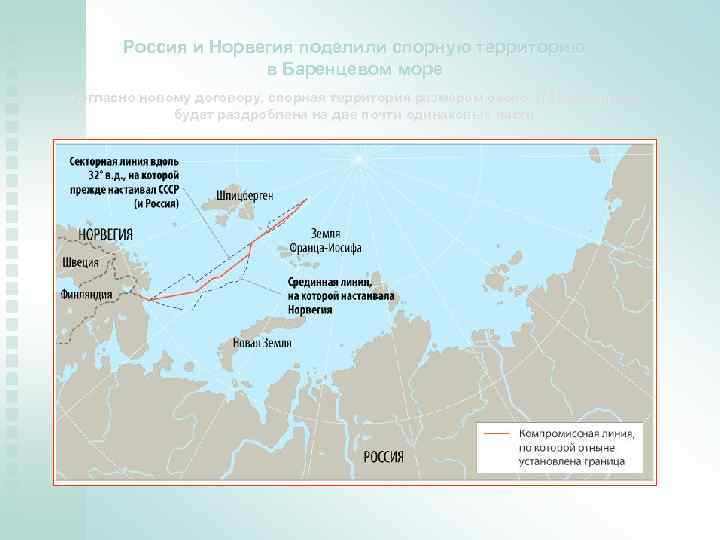

Россия и Норвегия поделили спорную территорию в Баренцевом море Согласно новому договору, спорная территория размером около 175 тыс. кв. км, будет раздроблена на две почти одинаковые части

Внешняя граница континентального шельфа РФ в Тихом океане

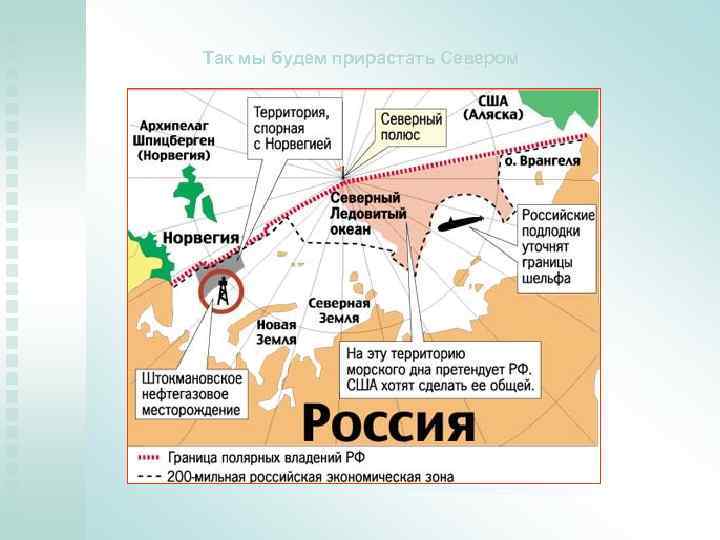

Так мы будем прирастать Севером

Арктический шельф России

Кто претендует на Антарктиду

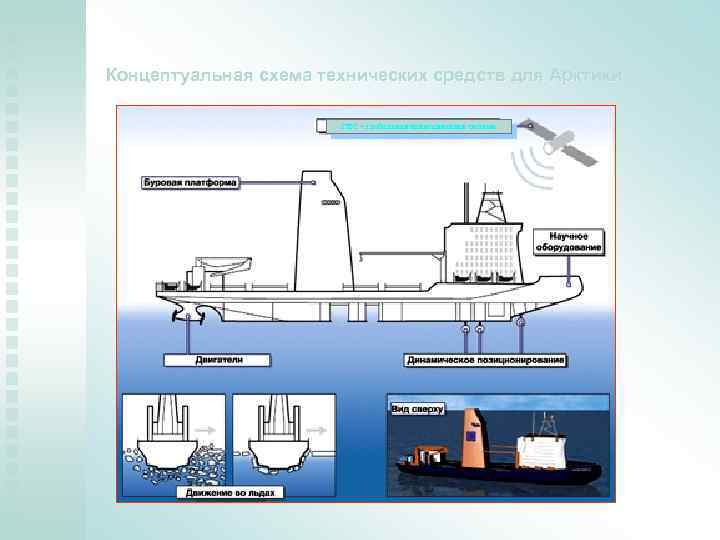

Концептуальная схема технических средств для Арктики ГНС – глобальная навигационная система

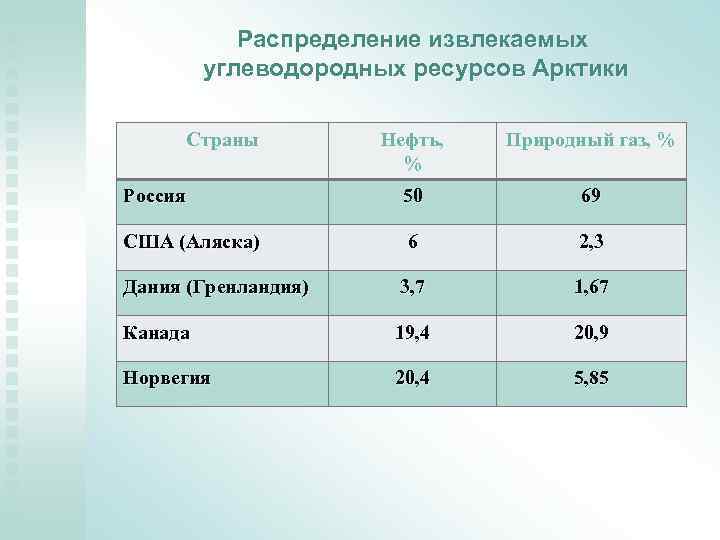

Распределение извлекаемых углеводородных ресурсов Арктики Страны Нефть, % Природный газ, % Россия 50 69 США (Аляска) 6 2, 3 Дания (Гренландия) 3, 7 1, 67 Канада 19, 4 20, 9 Норвегия 20, 4 5, 85

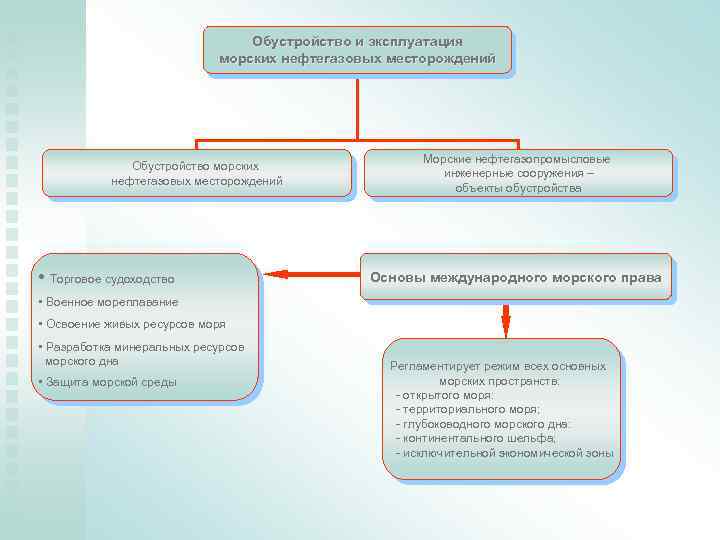

Обустройство и эксплуатация морских нефтегазовых месторождений Обустройство морских нефтегазовых месторождений • Торговое судоходство Морские нефтегазопромысловые инженерные сооружения – объекты обустройства Основы международного морского права • Военное мореплавание • Освоение живых ресурсов моря • Разработка минеральных ресурсов морского дна • Защита морской среды Регламентирует режим всех основных морских пространств: - открытого моря: - территориального моря; - глубоководного морского дна: - континентального шельфа; - исключительной экономической зоны

КРАТКИЕ ИСТОРИЧЕСКИЕ СВЕДЕНИЯ ОБ ОСВОЕНИИ МОРСКИХ НЕФТЕГАЗОВЫХ МЕСТОРОЖДЕНИЙ

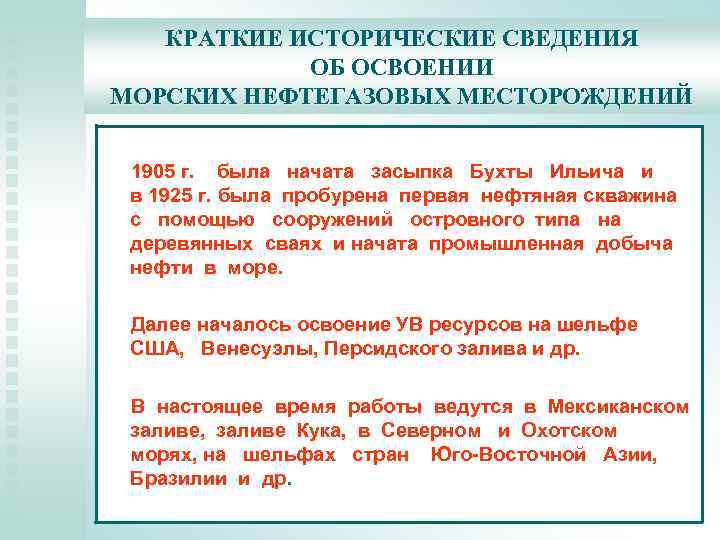

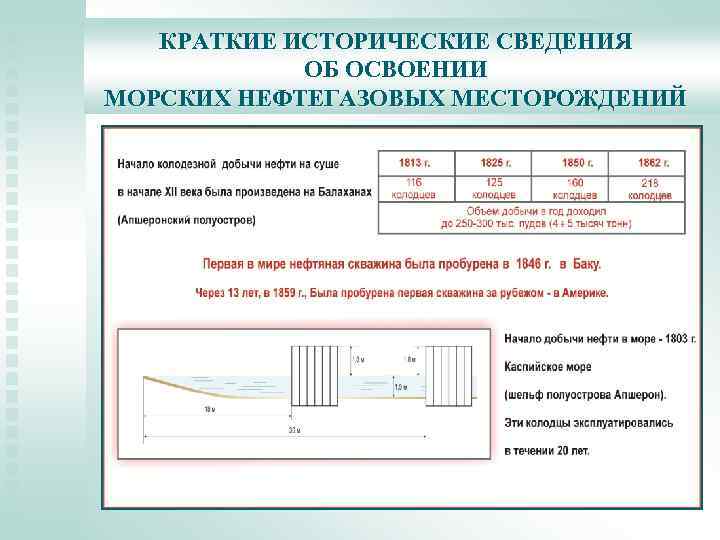

КРАТКИЕ ИСТОРИЧЕСКИЕ СВЕДЕНИЯ ОБ ОСВОЕНИИ МОРСКИХ НЕФТЕГАЗОВЫХ МЕСТОРОЖДЕНИЙ 1905 г. была начата засыпка Бухты Ильича и в 1925 г. была пробурена первая нефтяная скважина с помощью сооружений островного типа на деревянных сваях и начата промышленная добыча нефти в море. Далее началось освоение УВ ресурсов на шельфе США, Венесуэлы, Персидского залива и др. В настоящее время работы ведутся в Мексиканском заливе, заливе Кука, в Северном и Охотском морях, на шельфах стран Юго-Восточной Азии, Бразилии и др.

ПРОФИЛЬ КОНТИНЕНТАЛЬНОГО ШЕЛЬФА (КШ)

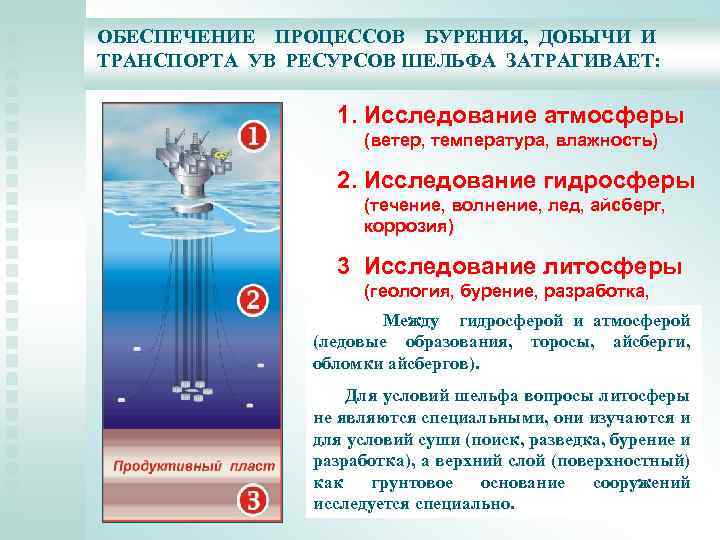

ОБЕСПЕЧЕНИЕ ПРОЦЕССОВ БУРЕНИЯ, ДОБЫЧИ И ТРАНСПОРТА УВ РЕСУРСОВ ШЕЛЬФА ЗАТРАГИВАЕТ: 1. Исследование атмосферы (ветер, температура, влажность) 2. Исследование гидросферы (течение, волнение, лед, айсберг, коррозия) 3 Исследование литосферы (геология, бурение, разработка, инженерная геология, сейсмика) Между гидросферой и атмосферой (ледовые образования, обломки айсбергов). торосы, айсберги, Для условий шельфа вопросы литосферы не являются специальными, они изучаются и для условий суши (поиск, разведка, бурение и разработка), а верхний слой (поверхностный) как грунтовое основание сооружений исследуется специально.

ОСОБЕННОСТИ ОСВОЕНИЯ МОРСКИХ НЕФТЕГАЗОВЫХ МЕСТОРОЖДЕНИЙ Освоение месторождений на на шельфе Освоение месторождений суше

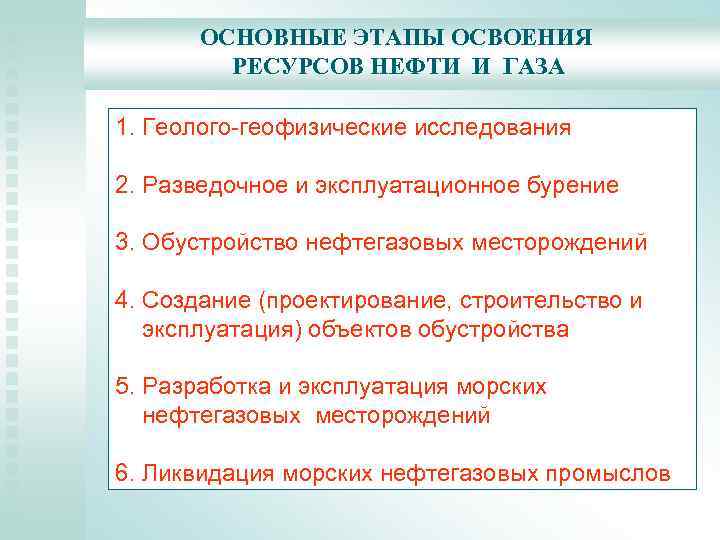

ОСНОВНЫЕ ЭТАПЫ ОСВОЕНИЯ РЕСУРСОВ НЕФТИ И ГАЗА 1. Геолого-геофизические исследования 2. Разведочное и эксплуатационное бурение 3. Обустройство нефтегазовых месторождений 4. Создание (проектирование, строительство и эксплуатация) объектов обустройства 5. Разработка и эксплуатация морских нефтегазовых месторождений 6. Ликвидация морских нефтегазовых промыслов

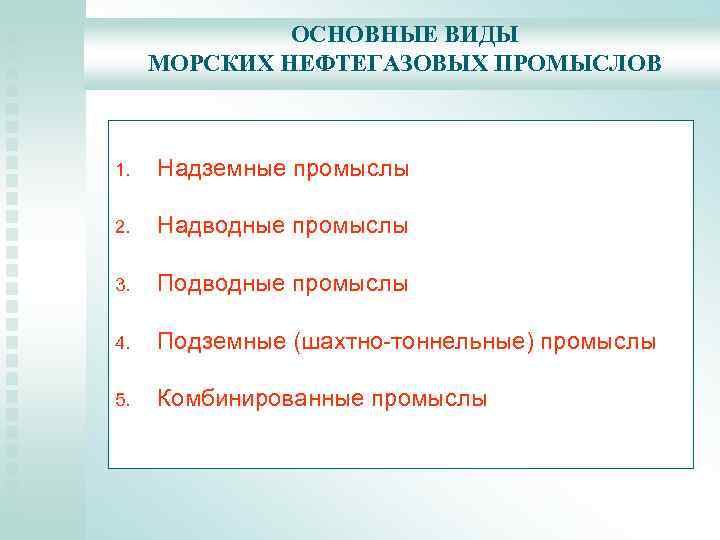

ОСНОВНЫЕ ВИДЫ МОРСКИХ НЕФТЕГАЗОВЫХ ПРОМЫСЛОВ 1. Надземные промыслы 2. Надводные промыслы 3. Подводные промыслы 4. Подземные (шахтно-тоннельные) промыслы 5. Комбинированные промыслы

НАДЗЕМНЫЕ ПРОМЫСЛЫ 1. Бурение наклонно-направленных скважин с берега 2. Засыпка дна моря 3. Осушение дна моря на нефтегазоносном участке

НАДЗЕМНЫЕ ПРОМЫСЛЫ ПРЕИМУЩЕСТВА НЕДОСТАТКИ

НАДВОДНЫЕ ПРОМЫСЛЫ

НАДВОДНЫЕ ПРОМЫСЛЫ Все промысловые операции (бурение, добыча, подготовка, хранение, отгрузка и т. д. ) выполняются на надводных площадках, созданных с помощью: • эстакад с приэстакадными площадками • грунтовых островов • погружных платформ • плавучих полупогружных платформ • стационарных платформ • платформ типа СПАР, TLP, БУЙ и др. • буровых и технологических судов

НАДВОДНЫЕ ПРОМЫСЛЫ ПРЕИМУЩЕСТВА НЕДОСТАТКИ

ПОДВОДНЫЕ ПРОМЫСЛЫ ОРМЕН ЛАНГО n Все технологические операции (добыча, промысловая подготовка), кроме бурения, выполняются под водой. n Бурение производится с помощью плавучих буровых установок (БС, ППБУ и др. ). n Все скважины бурятся с учетом их подводного заканчивания ОБЩАЯ СХЕМА ПОДВОДНОГО ДОБЫЧНОГО КОМПЛЕКСА

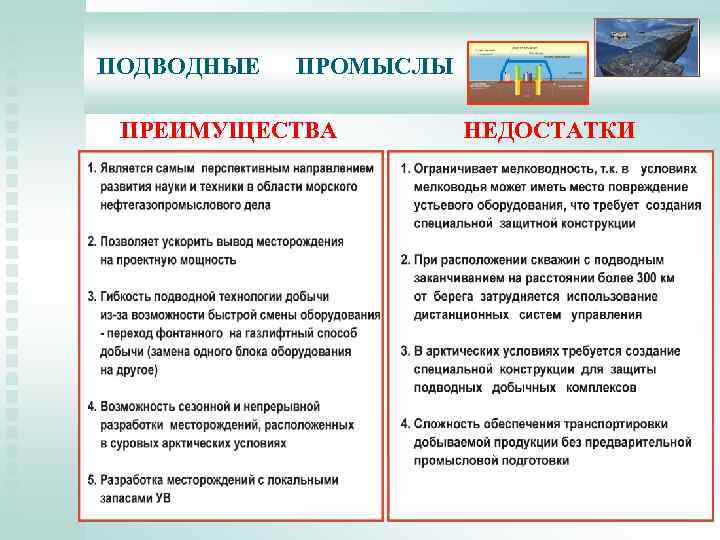

ПОДВОДНЫЕ ПРОМЫСЛЫ ПРЕИМУЩЕСТВА НЕДОСТАТКИ

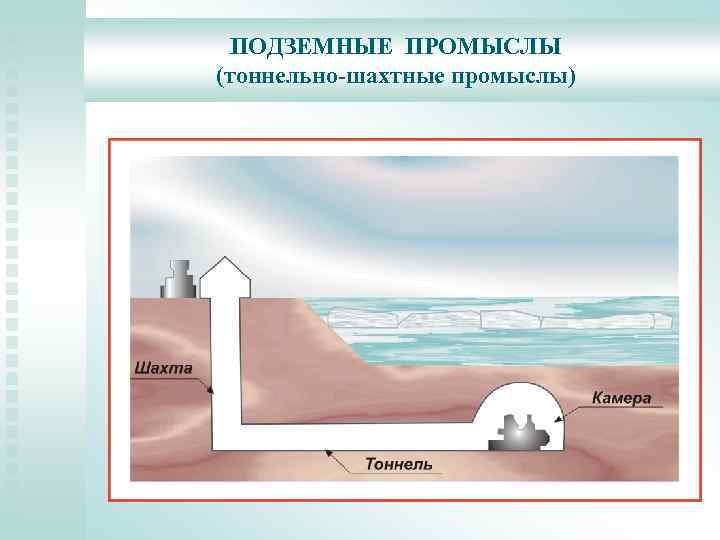

ПОДЗЕМНЫЕ ПРОМЫСЛЫ (тоннельно-шахтные промыслы)

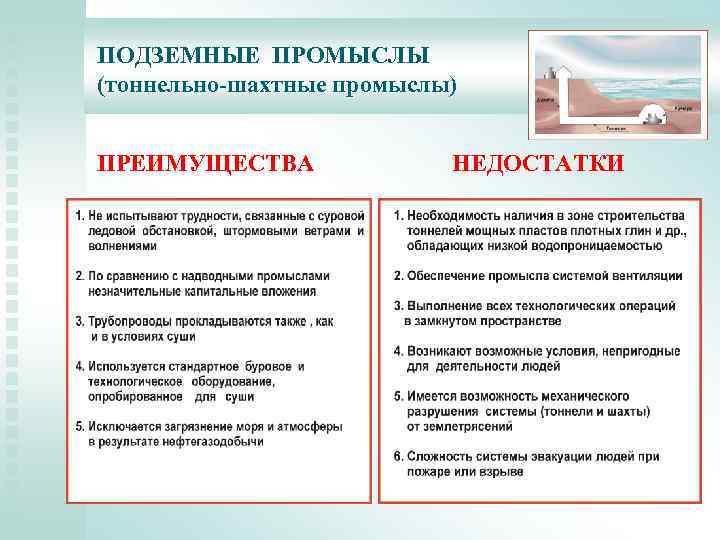

ПОДЗЕМНЫЕ ПРОМЫСЛЫ (тоннельно-шахтные промыслы) ПРЕИМУЩЕСТВА НЕДОСТАТКИ

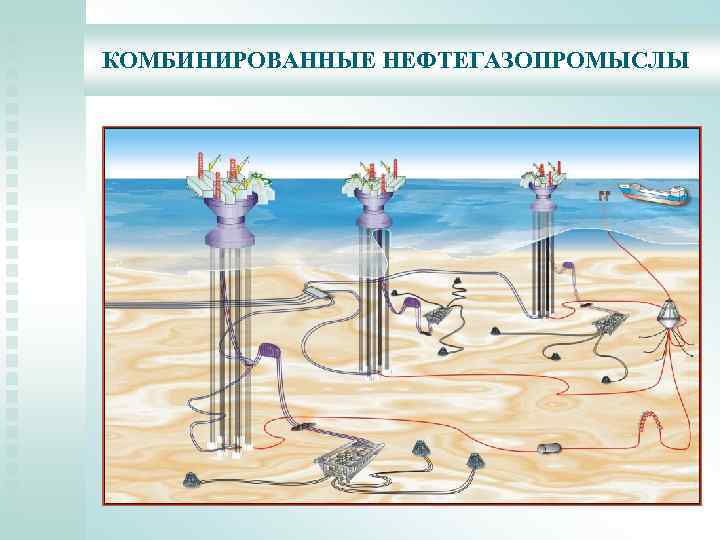

КОМБИНИРОВАННЫЕ НЕФТЕГАЗОПРОМЫСЛЫ

КОМБИНИРОВАННЫЕ НЕФТЕГАЗОПРОМЫСЛЫ ПРЕИМУЩЕСТВА НЕДОСТАТКИ

ОБЩАЯ СХЕМА РАЗРАБОТКИ ПРОЕКТОВ ОСВОЕНИЯ МОРСКИХ НЕФТЕГАЗОВЫХ МЕСТОРОЖДЕНИЙ (МНГС) СТАДИИ ПРОЕКТ СТРОИТЕЛЬСТВА РАЗВЕДОЧНЫХ СКВАЖИН ТЕХНОЛОГИЧЕСКАЯ СХЕМА (ОПЭ) ПРОЕКТ РАЗРАБОТКИ ПРОЕКТ ДОРАЗРАБОТКИ РЕЗУЛЬТАТЫ Данные для разработки технологических схем (ОПЭ, ПР и ПДР) • Характеристика геологического строения П РО Е К Т О В СТАДИЙ Показатели разработки для обустройства МНГМ • Выбор эксплуатационных объектов • Условия и порядок ввода в разработку Уровень годовых отборов УВ по условиям добывных возможностей пласта • Параметры месторождения (пласта, горизонта) • • Пористость, проницаемость, нефте-и газонасыщенность • • Толщина пласта • Состав и свойства пластовой жидкости и газа • Физико-химические свойства нефти, газа, воды и др. Схемы размещения, количество и очередность ввода добывающих, нагнетательных и контрольных скважин по годам • Требования к конструкциям скважин • Дебит скважин Количество скважин в одном кусте (платформа, подводный куст и т. д. ) П РО Е К Т О В Технологическая схема обустройства, перечень и технические характеристики, а также стоимости объектов обустройства • Сооружения (острова, эстакады, платформы, ПБУ, ППБУ, подводные добычные комплексы и др. ) для бурения и эксплуатации нефтегазовых скважин • Сооружения (трубопроводы, танкеры и др. ) для хранения, внутрипромыслового и магистрального транспорта углеводородов • Береговая инфраструктура (база снабжения, система для приема, хранения и отгрузки углеводородов) • Плавучие и подводные технические средства для морского промысла Способ эксплуатации скважин • ПРОЕКТ ОБУСТРОЙСТВА МНГС • Энергетические характеристики залежей • • Запасы нефти и газа • Требования к сбору и подготовке

ОБЗОРНАЯ КАРТА ШЕЛЬФА РОССИЙСКОЙ ФЕДЕРАЦИИ 1 6 СЕВЕРО-ВОСТОЧНЫЙ ШЕЛЬФ БАРЕНЦЕВА МОРЯ САХАЛИН 3 Поднятие Ферсмана Лудловское ПРИЯМАЛЬСКИЙ ШЕЛЬФ Ледовое Русановское Штокмановское Ленинградское Сев. Кильдинское 2 5 ШЕЛЬФ ПЕЧОРСКОГО МОРЯ КАСПИЙ Мурманское Долгинское Харасавэйское Крузенштерновско е Приразломное Варандей море 4 Антипаютинск ая Сев. Каменномыское Каменномысскоеморе АКВАТОРИИ ОБСКОЙ И ТАЗОВСКОЙ ГУБ Обское

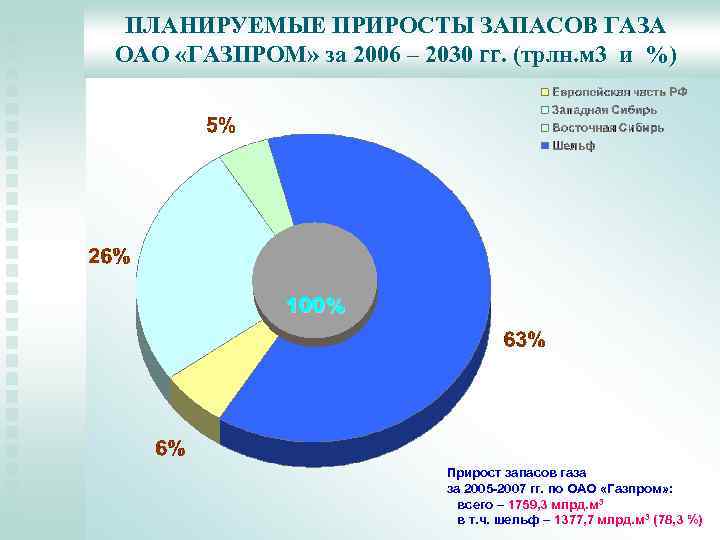

ПЛАНИРУЕМЫЕ ПРИРОСТЫ ЗАПАСОВ ГАЗА ОАО «ГАЗПРОМ» за 2006 – 2030 гг. (трлн. м 3 и %) 100% Прирост запасов газа за 2005 -2007 гг. по ОАО «Газпром» : всего – 1759, 3 млрд. м 3 в т. ч. шельф – 1377, 7 млрд. м 3 (78, 3 %)

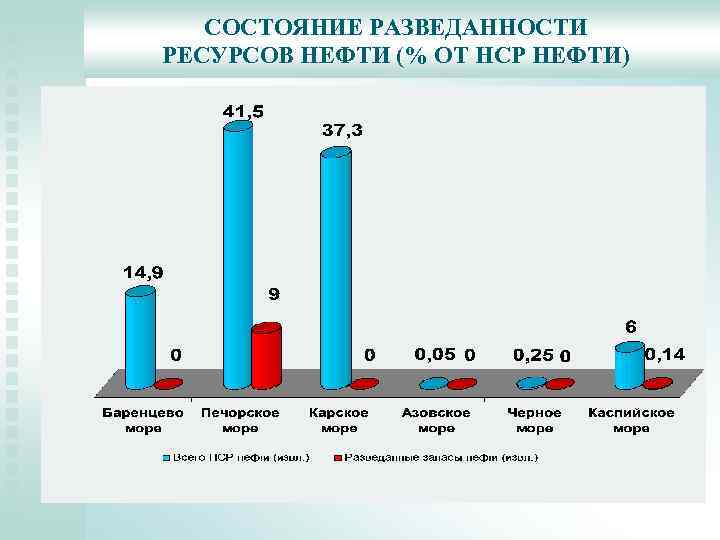

СОСТОЯНИЕ РАЗВЕДАННОСТИ РЕСУРСОВ НЕФТИ (% ОТ НСР НЕФТИ)

СОСТОЯНИЕ РАЗВЕДАННОСТИ РЕСУРСОВ ГАЗА (% ОТ НСР ГАЗА)

КОМПЛЕКСНЫЙ МЕТОД ОБУСТРОЙСТВА ПРЕДУСМАТРИВАЕТ: n кооперацию с существующими береговыми объектами газодобычи; n создание единой системы сбора, подготовки и транспорта для группы месторождений; создание для группы месторождений единой комплексной системы дистанционного управления морских надводных и подводных добычных комплексов; n создание единой береговой базы снабжения материалами, оборудованием и др. для группы месторождений.

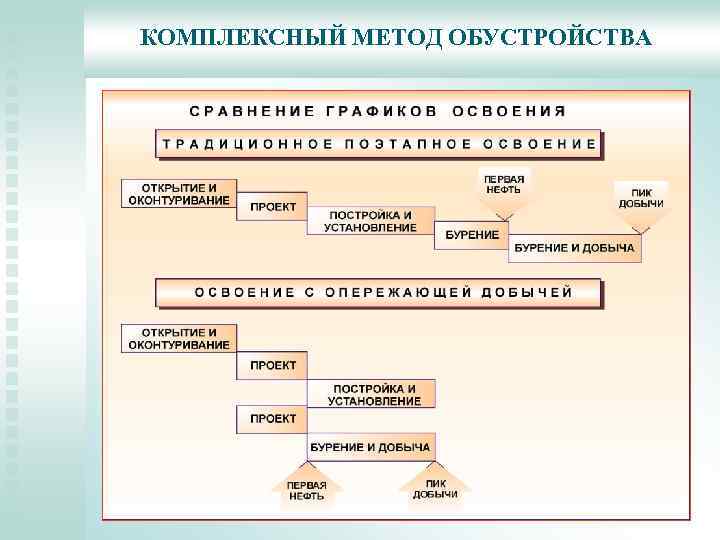

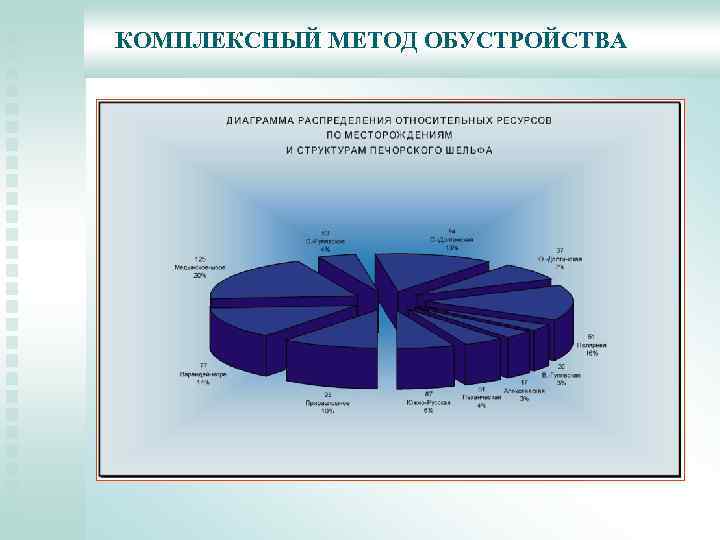

КОМПЛЕКСНЫЙ МЕТОД ОБУСТРОЙСТВА

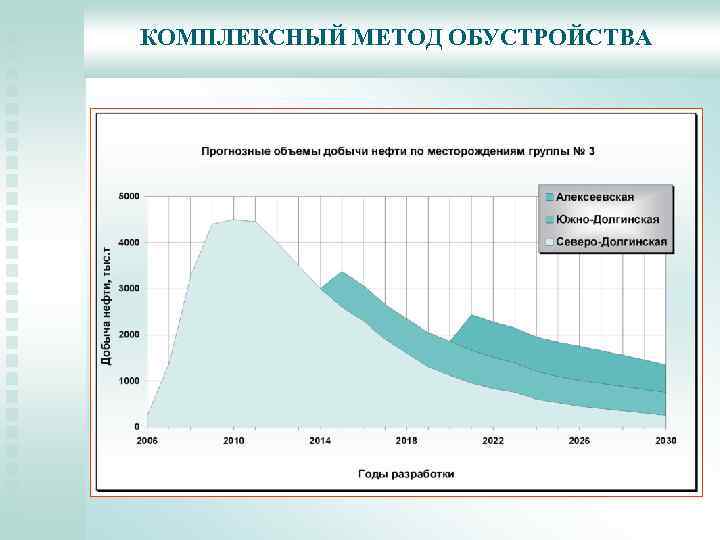

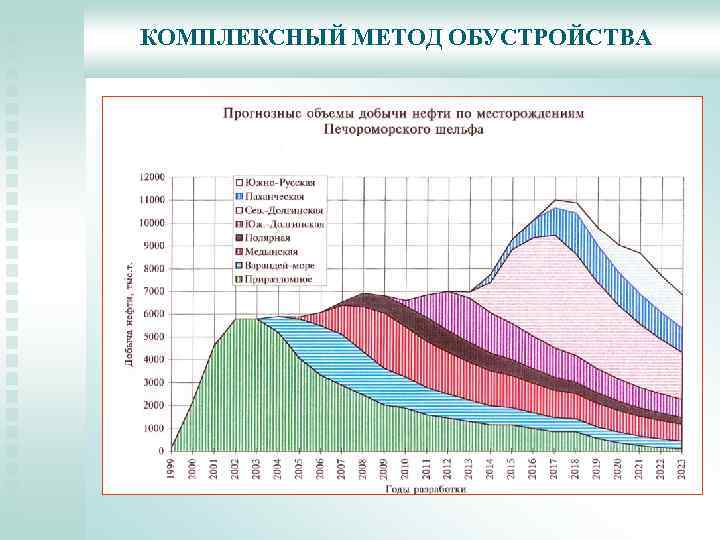

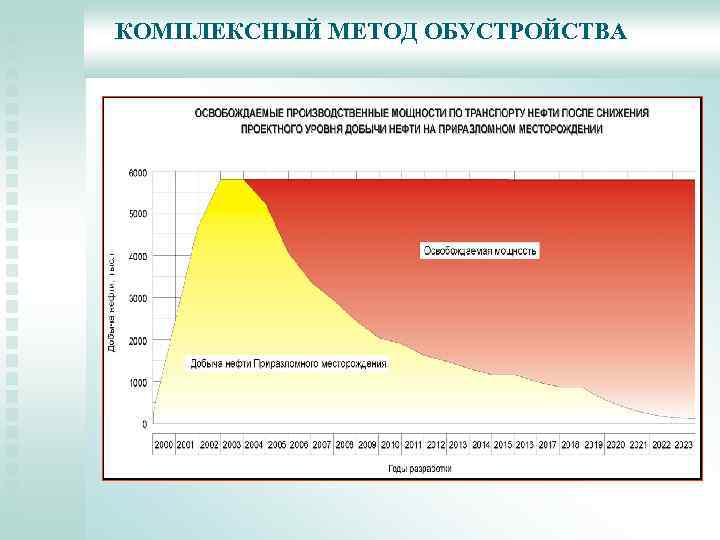

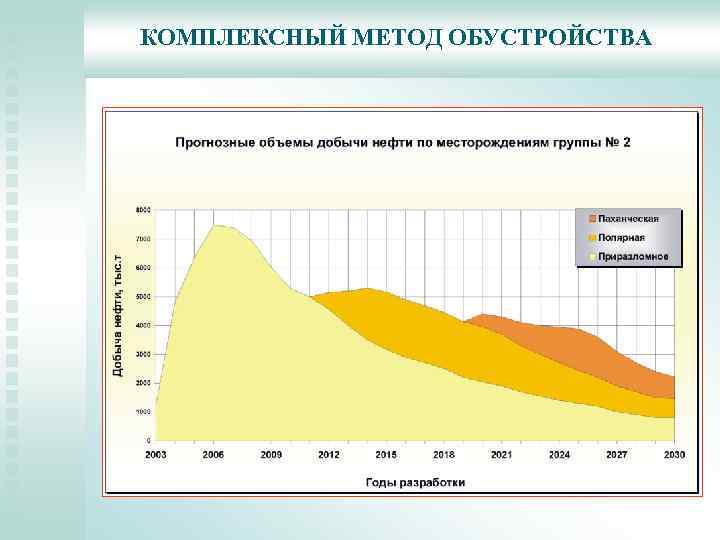

КОМПЛЕКСНЫЙ МЕТОД ОБУСТРОЙСТВА Прогнозные объемы добычи нефти по выявленным и прогнозным месторождениям Печороморского шельфа (при использовании производственной инфраструктуры Приразломного месторождения)

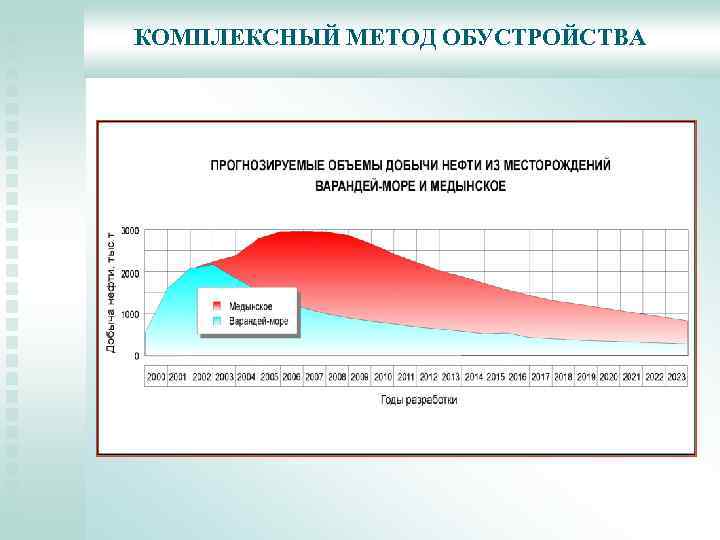

КОМПЛЕКСНЫЙ МЕТОД ОБУСТРОЙСТВА

КОМПЛЕКСНЫЕ МЕТОДЫ ОБУСТРОЙСТВА И ЭКСПЛУАТАЦИИ МОРСКИХ НЕФТЕГАЗОВЫХ МЕСТОРОЖДЕНИЙ СЕВЕРО-ВОСТОЧНЫЙ ШЕЛЬФ БАРЕНЦЕВА МОРЯ ПРЯМАЛЬСКИЙ ШЕЛЬФ ПЕЧОРСКОГО МОРЯ ОБСКАЯ И ТАЗОВСКАЯ ГУБЫ

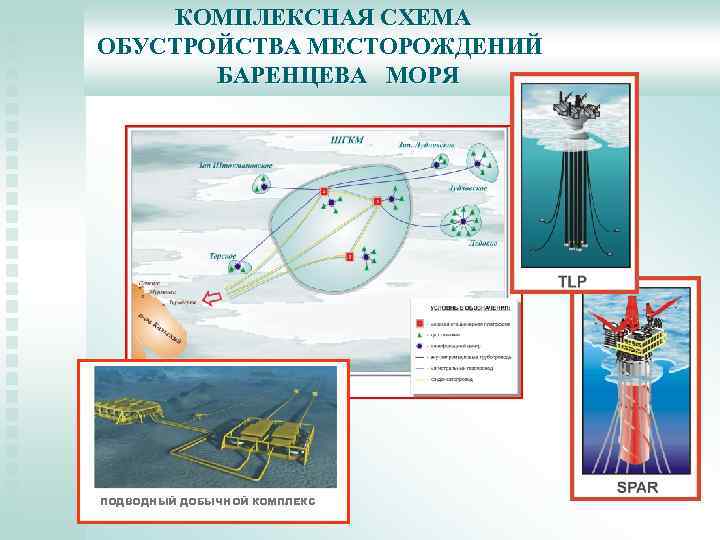

КОМПЛЕКСНАЯ СХЕМА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЙ БАРЕНЦЕВА МОРЯ ПОДВОДНЫЙ ДОБЫЧНОЙ КОМПЛЕКС

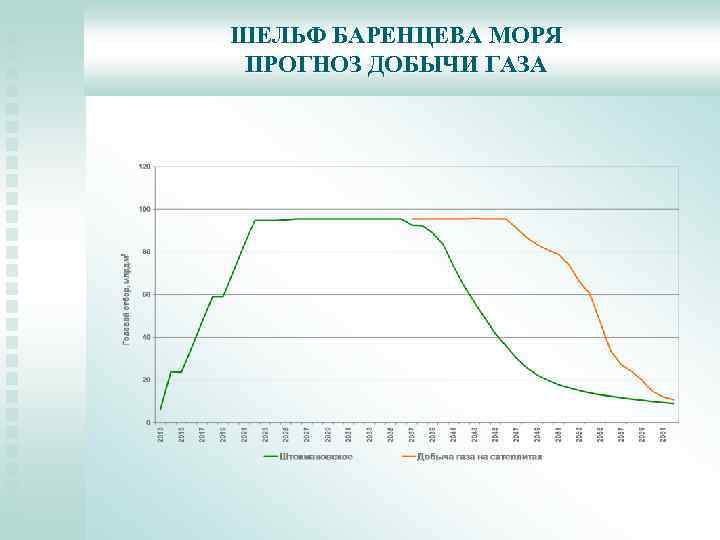

ШЕЛЬФ БАРЕНЦЕВА МОРЯ ПРОГНОЗ ДОБЫЧИ ГАЗА

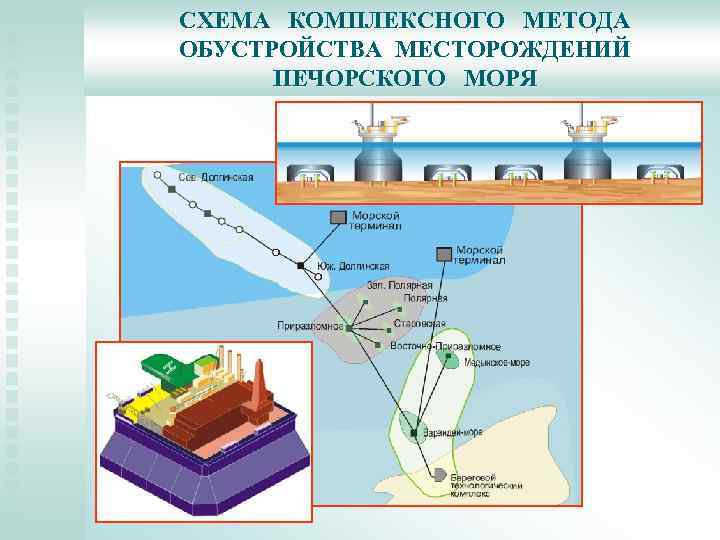

СХЕМА КОМПЛЕКСНОГО МЕТОДА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЙ ПЕЧОРСКОГО МОРЯ

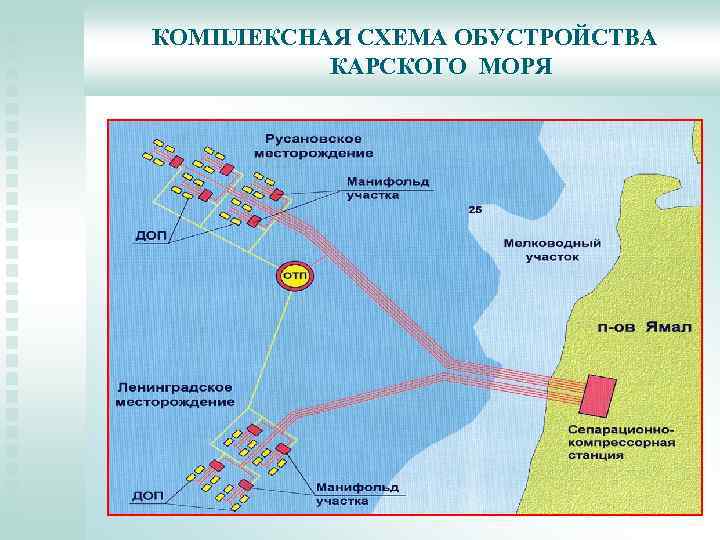

КОМПЛЕКСНАЯ СХЕМА ОБУСТРОЙСТВА КАРСКОГО МОРЯ

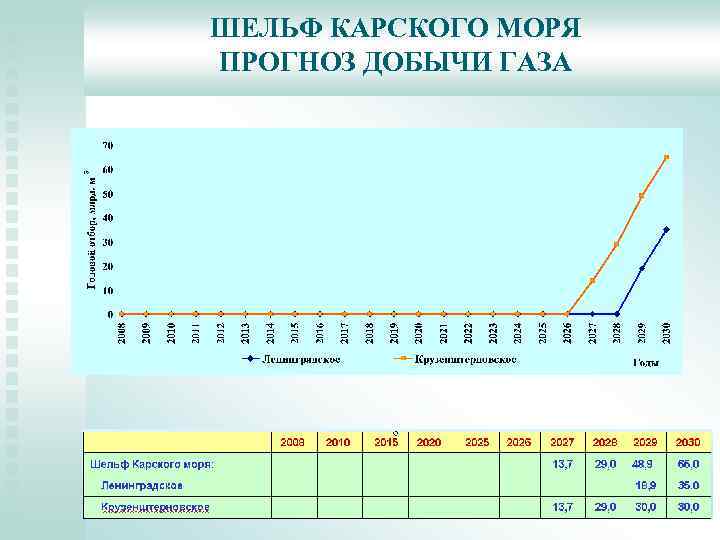

ШЕЛЬФ КАРСКОГО МОРЯ ПРОГНОЗ ДОБЫЧИ ГАЗА

КОМПЛЕКСНАЯ СХЕМА ОБУСТРОЙСТВА КАРСКОГО МОРЯ (разрез)

КОМПЛЕКСНАЯ СХЕМА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЙ ОБСКОЙ И ТАЗОВСКОЙ ГУБ

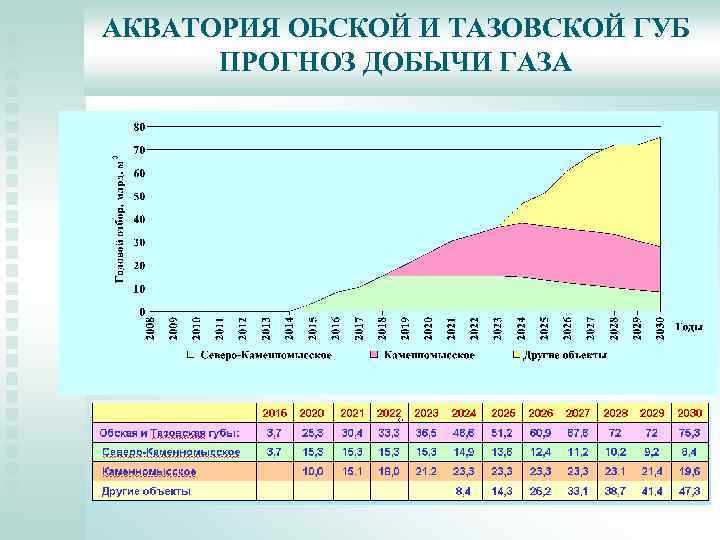

АКВАТОРИЯ ОБСКОЙ И ТАЗОВСКОЙ ГУБ ПРОГНОЗ ДОБЫЧИ ГАЗА

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ РАЗРАБОТКИ И ОБУСТРОЙСТВА (На примере Северо. Каменномысского газового месторождения) Схемы расположения скважин по вариантам 1 - 4 Вариант 1 (24 скважины) Вариант 2 (32 скважины) Вариант 3 (24 скважины) Вариант 4 (32 скважины)

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ РАЗРАБОТКИ И ОБУСТРОЙСТВА (На примере Северо. Каменномысского газового месторождения) Схема расположения скважин по варианту 5 Фонд скважин -24 8 скважин – отход 1500 м 8 скважин – отход 2000 м 8 скважин – отход 2500 м

СВОДНАЯ ТАБЛИЦА ПОКАЗАТЕЛЕЙ ПО ВАРИАНТАМ РАЗРАБОТКИ Вариант Число платформ № Число подводных комплексов Число добыв. скважин Отбор газа в период пост. добычи, млрд. м 3/год Период Отбор* Мин. пост. газа, давл. на добычи, млрд. м 3 устье, годы % от НБЗ ати. 1 1 - 24 15. 3 5 248. 1 80. 0 6 2 2 - 32 15. 3 7 260. 8 84. 1 6 3 - 3 24 15. 3 7 253. 3 81. 7 16 4 1 2 32 15. 3 7 263. 3 84. 9 6 5 1 1 24 15. 3 7 257. 9 83. 2 6; 8

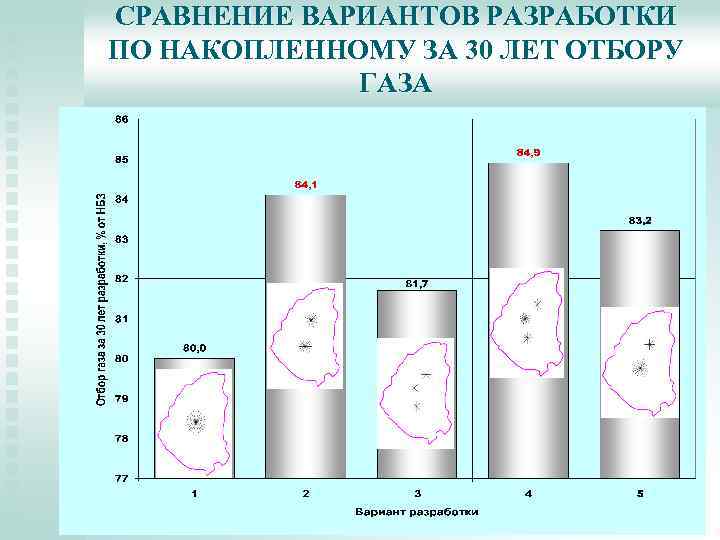

СРАВНЕНИЕ ВАРИАНТОВ РАЗРАБОТКИ ПО НАКОПЛЕННОМУ ЗА 30 ЛЕТ ОТБОРУ ГАЗА

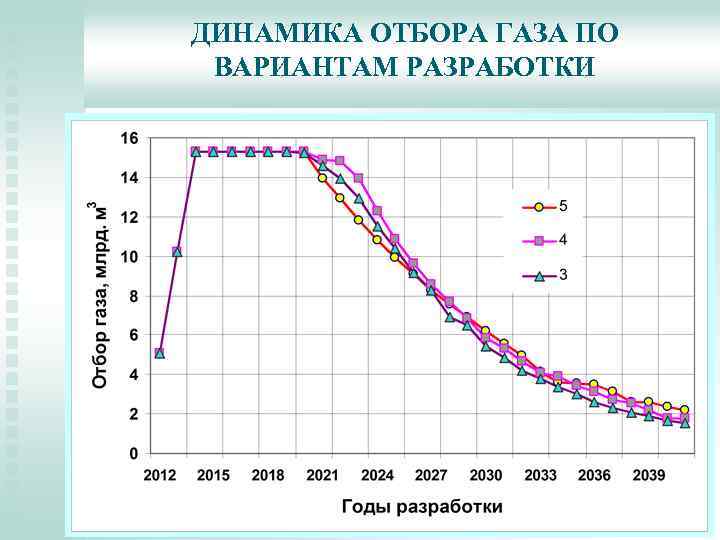

ДИНАМИКА ОТБОРА ГАЗА ПО ВАРИАНТАМ РАЗРАБОТКИ

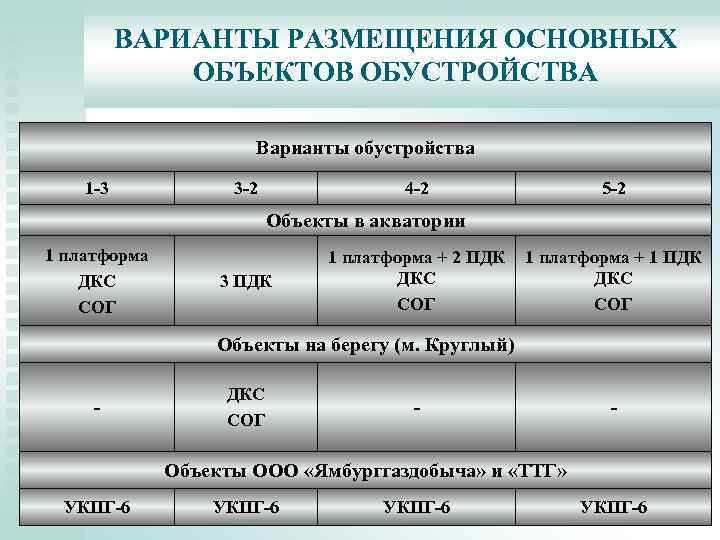

ВАРИАНТЫ РАЗМЕЩЕНИЯ ОСНОВНЫХ ОБЪЕКТОВ ОБУСТРОЙСТВА Варианты обустройства 1 -3 3 -2 4 -2 5 -2 Объекты в акватории 1 платформа ДКС СОГ 3 ПДК 1 платформа + 2 ПДК ДКС СОГ 1 платформа + 1 ПДК ДКС СОГ Объекты на берегу (м. Круглый) - ДКС СОГ - - Объекты ООО «Ямбурггаздобыча» и «ТТГ» УКПГ-6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЪЕКТОВ ОБУСТРОЙСТВА Параметр Фонд скважин всего, в т. ч. с подвод. обустр. Значение характеристики по вариантам 1 -3 3 -2 4 -2 5 -2 29 - 28 28 37 16 28 8 Количество ПДК Вес платформы, тыс. т. , в т. ч. вес верхнего строения Количество ГПА (25 МВт), в т. ч. резервных 36, 5 15, 5 9 2 3 10 2 2 36, 5 15, 5 8 2 1 36, 5 15, 5 8 2 Максимальная мощность ДКС, МВт Подводные трубопроводы (дл. , диам. ) - газопроводы - метанолопроводы Сухопутные трубопроводы (дл. , диам. ) - газопроводы - метанолопроводы Дороги, км 225 250 200 - 35 км, 42” 2 х35 км, 36” 35 км, 42” 35 км, 4” 98 Песчанощебенчатая 98 км, 42” 98 км, 4” 98 98 С твердым покрытием Песчанощебенчатая 35 км, 42” 35 км, 4” 98 Песчанощебенчатая

СХЕМА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЯ КАММЕННОМЫССКОЕ-МОРЕ (ВАРИАНТ 4 -3)

СХЕМА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЯ КАММЕННОМЫССКОЕ-МОРЕ (ВАРИАНТ 7 -3)

СХЕМА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЯ КАММЕННОМЫССКОЕ-МОРЕ (ВАРИАНТ 8 -3)

СХЕМА ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЯ КАММЕННОМЫССКОЕ-МОРЕ (ВАРИАНТ 5 -3)

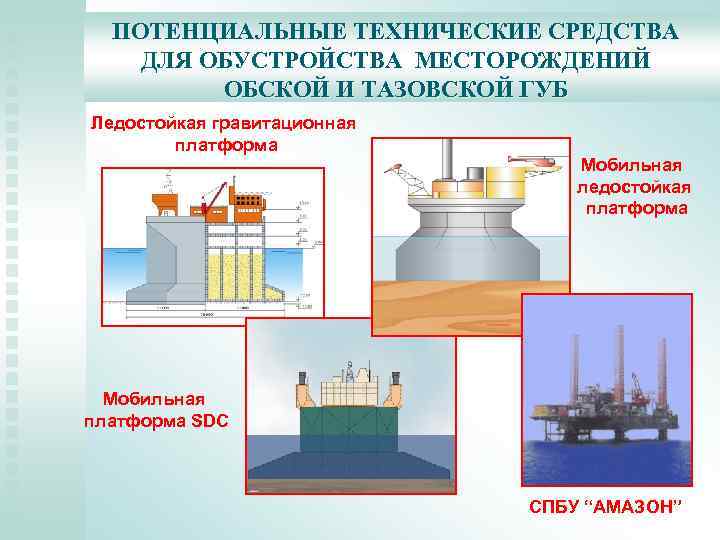

ПОТЕНЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ СРЕДСТВА ДЛЯ ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЙ ОБСКОЙ И ТАЗОВСКОЙ ГУБ Ледостойкая гравитационная платформа Мобильная ледостойкая платформа Мобильная платформа SDC СПБУ “АМАЗОН”

ШТОКМАНОВСКОЕ ГАЗОКОНДЕНСАТНОЕ МЕСТОРОЖДЕНИЕ. ГЕОГРАФИЧЕСКОЕ ПОЛОЖЕНИЕ

ОБЩАЯ ИНФОРМАЦИЯ О МЕСТОРОЖДЕНИИ

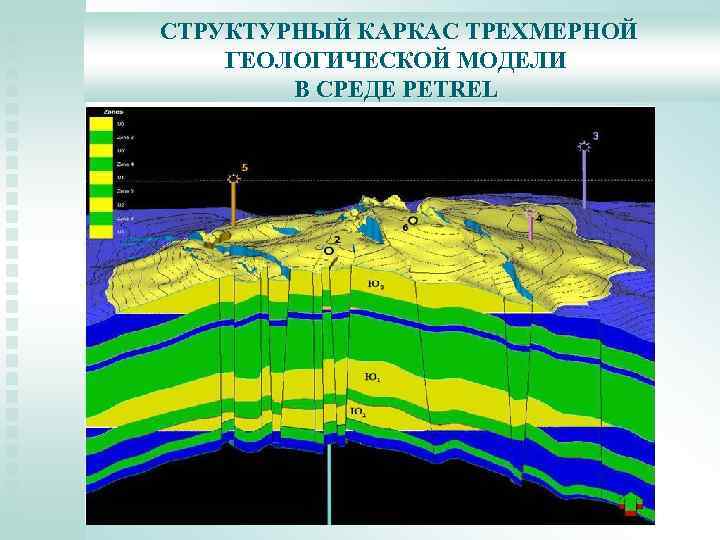

СТРУКТУРНЫЙ КАРКАС ТРЕХМЕРНОЙ ГЕОЛОГИЧЕСКОЙ МОДЕЛИ В СРЕДЕ PETREL

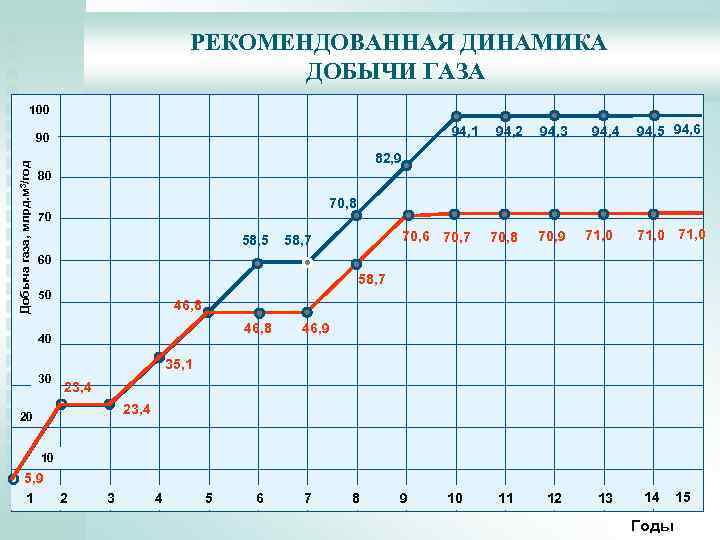

РЕКОМЕНДОВАННАЯ ДИНАМИКА ДОБЫЧИ ГАЗА 100 94, 1 Добыча газа, млрд. м 3/год 90 94, 2 94, 3 94, 4 94, 5 94, 6 82, 9 80 70, 8 70 58, 5 70, 6 70, 7 58, 7 70, 8 70, 9 71, 0 11 12 13 71, 0 60 58, 7 50 46, 8 40 30 46, 9 35, 1 23, 4 20 10 5, 9 1 2 3 4 5 6 7 8 9 10 14 Годы 15

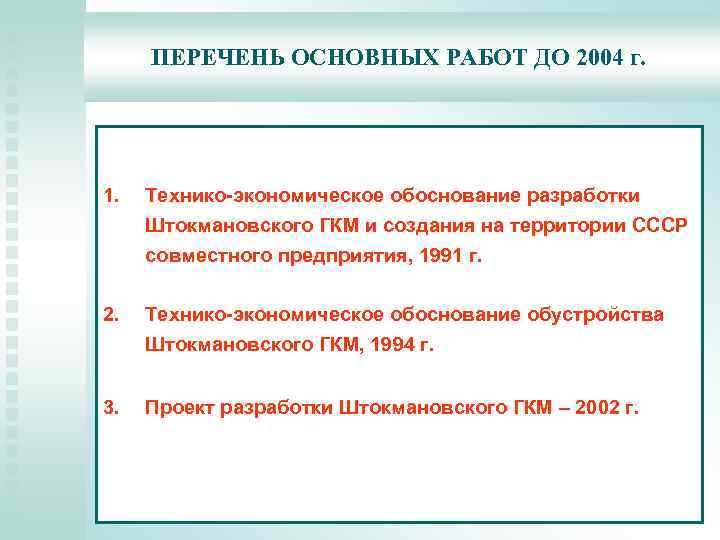

ПЕРЕЧЕНЬ ОСНОВНЫХ РАБОТ ДО 2004 г. 1. Технико-экономическое обоснование разработки Штокмановского ГКМ и создания на территории СССР совместного предприятия, 1991 г. 2. Технико-экономическое обоснование обустройства Штокмановского ГКМ, 1994 г. 3. Проект разработки Штокмановского ГКМ – 2002 г.

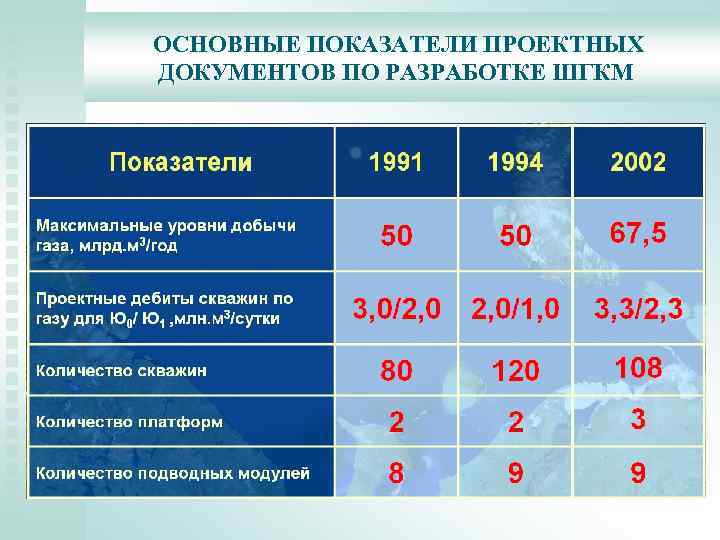

ОСНОВНЫЕ ПОКАЗАТЕЛИ ПРОЕКТНЫХ ДОКУМЕНТОВ ПО РАЗРАБОТКЕ ШГКМ

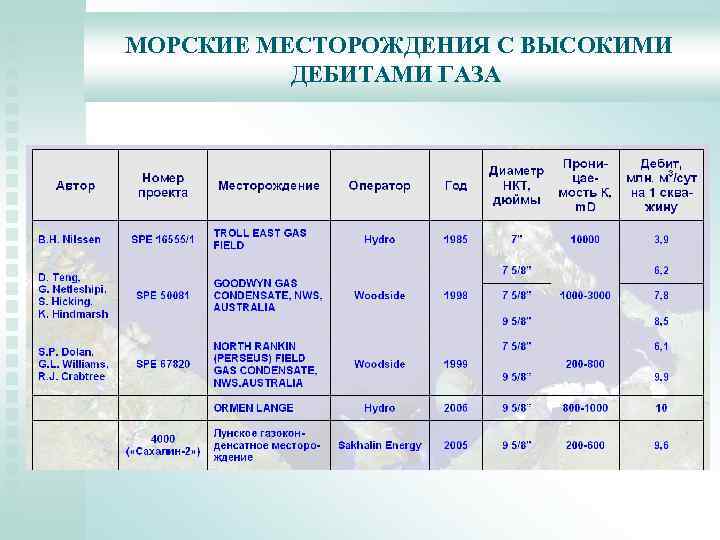

МОРСКИЕ МЕСТОРОЖДЕНИЯ С ВЫСОКИМИ ДЕБИТАМИ ГАЗА

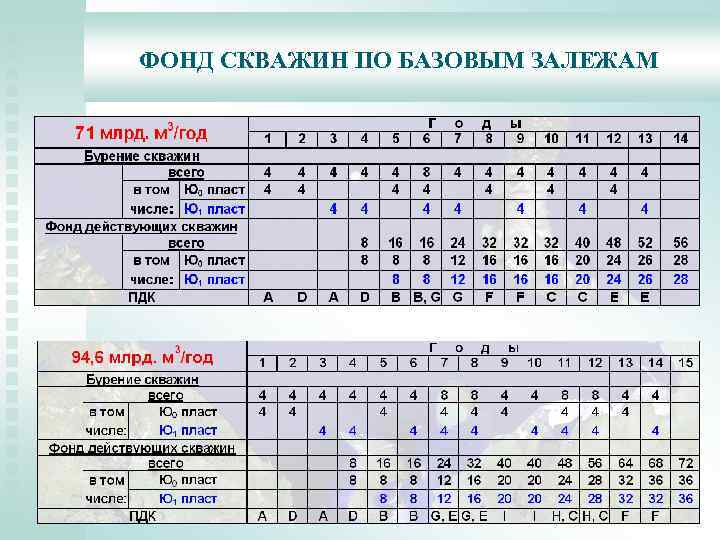

ФОНД СКВАЖИН ПО БАЗОВЫМ ЗАЛЕЖАМ

ПРОФИЛИ И КОНСТРУКЦИЯ ДОБЫВАЮЩИХ СКВАЖИН

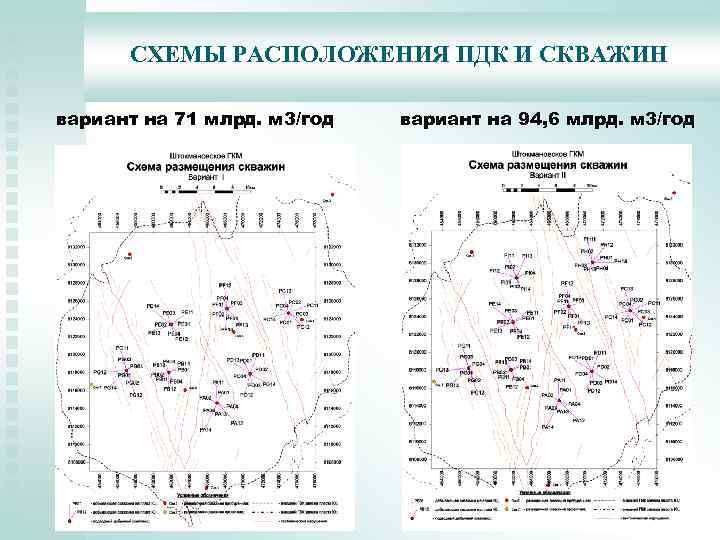

СХЕМЫ РАСПОЛОЖЕНИЯ ПДК И СКВАЖИН вариант на 71 млрд. м 3/год вариант на 94, 6 млрд. м 3/год

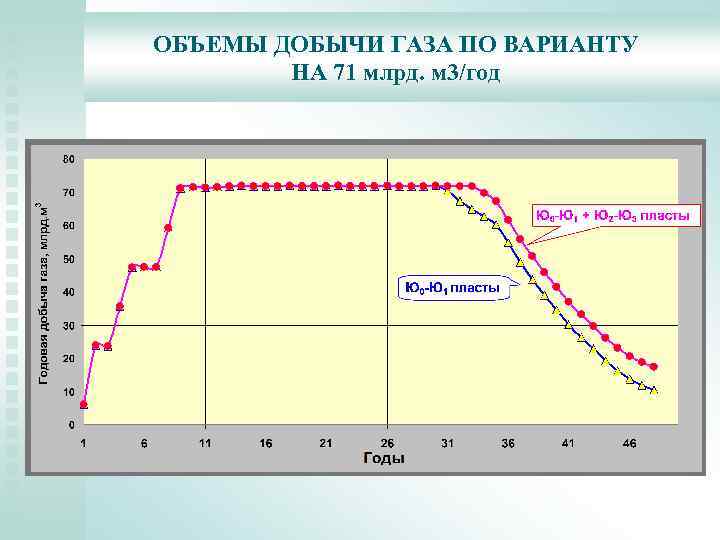

ОБЪЕМЫ ДОБЫЧИ ГАЗА ПО ВАРИАНТУ НА 71 млрд. м 3/год

ОСНОВНЫЕ ОБЪЕКТЫ ОСВОЕНИЯ ШГКМ Терминал регазификации СПГ МДК Транспортировка СПГ Береговая база обеспечения МДК Завод по производству СПГ Подготовка ПГ к транспорту Магистральный трубопровод в ЕСГ

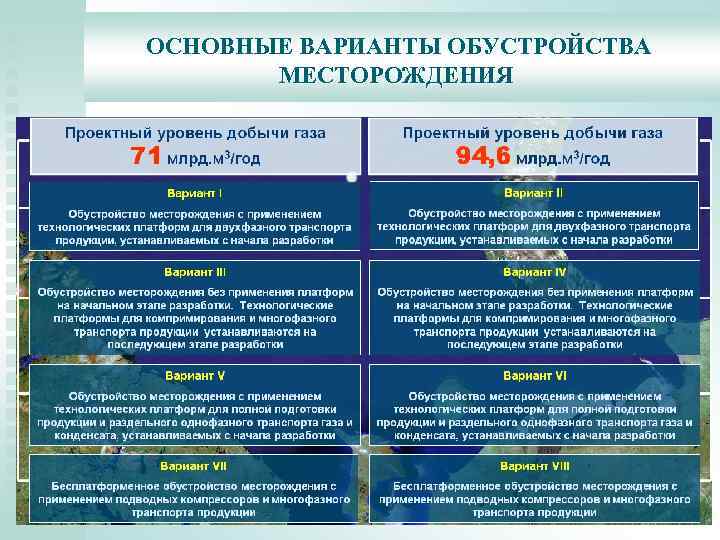

ОСНОВНЫЕ ВАРИАНТЫ ОБУСТРОЙСТВА МЕСТОРОЖДЕНИЯ

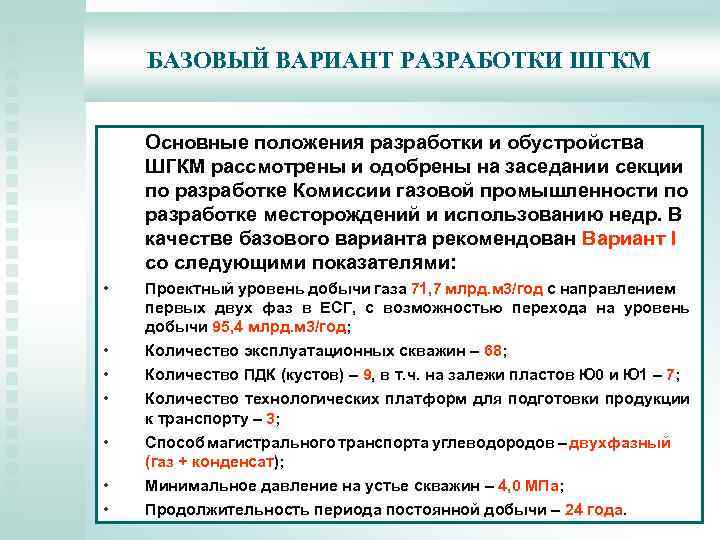

БАЗОВЫЙ ВАРИАНТ РАЗРАБОТКИ ШГКМ Основные положения разработки и обустройства ШГКМ рассмотрены и одобрены на заседании секции по разработке Комиссии газовой промышленности по разработке месторождений и использованию недр. В качестве базового варианта рекомендован Вариант I со следующими показателями: • • Проектный уровень добычи газа 71, 7 млрд. м 3/год с направлением первых двух фаз в ЕСГ, с возможностью перехода на уровень добычи 95, 4 млрд. м 3/год; Количество эксплуатационных скважин – 68; Количество ПДК (кустов) – 9, в т. ч. на залежи пластов Ю 0 и Ю 1 – 7; Количество технологических платформ для подготовки продукции к транспорту – 3; Способ магистрального транспорта углеводородов – двухфазный (газ + конденсат); Минимальное давление на устье скважин – 4, 0 МПа; Продолжительность периода постоянной добычи – 24 года.

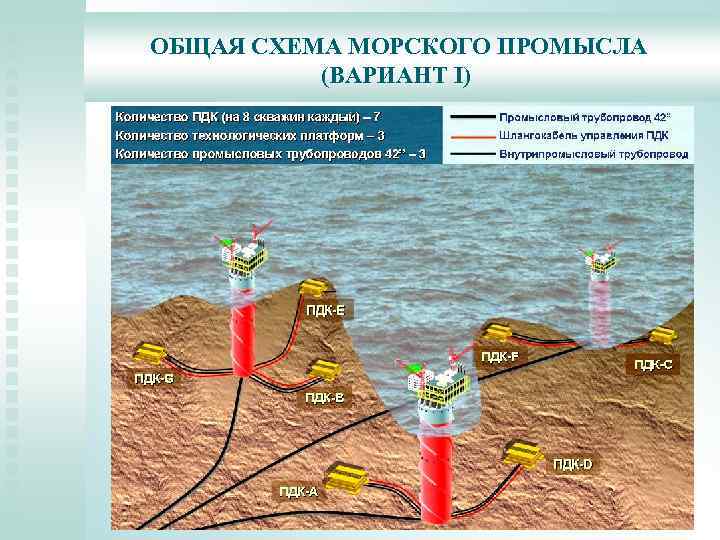

ОБЩАЯ СХЕМА МОРСКОГО ПРОМЫСЛА (ВАРИАНТ I)

ПОДВОДНЫЕ ДОБЫЧНЫЕ КОМПЛЕКСЫ Число скважин в одном ПДК 8 Проектная производительность ПДК, млн. м 3/сут. 35 Габариты, м Вес, т 44 х33 х18 1590

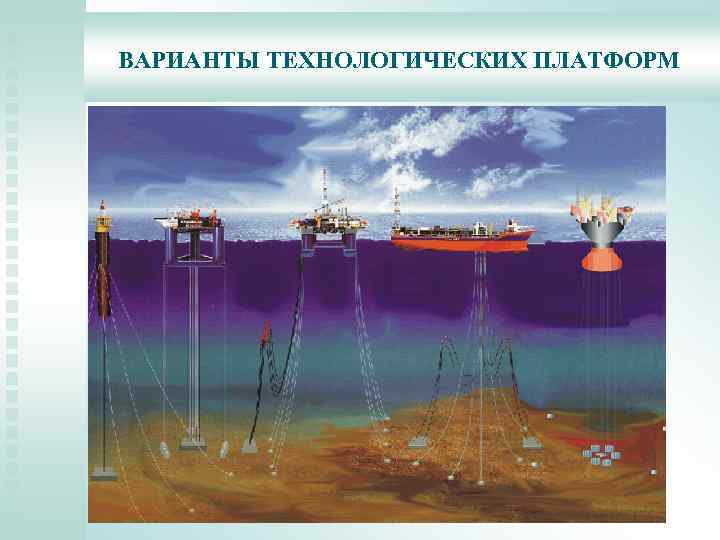

ВАРИАНТЫ ТЕХНОЛОГИЧЕСКИХ ПЛАТФОРМ

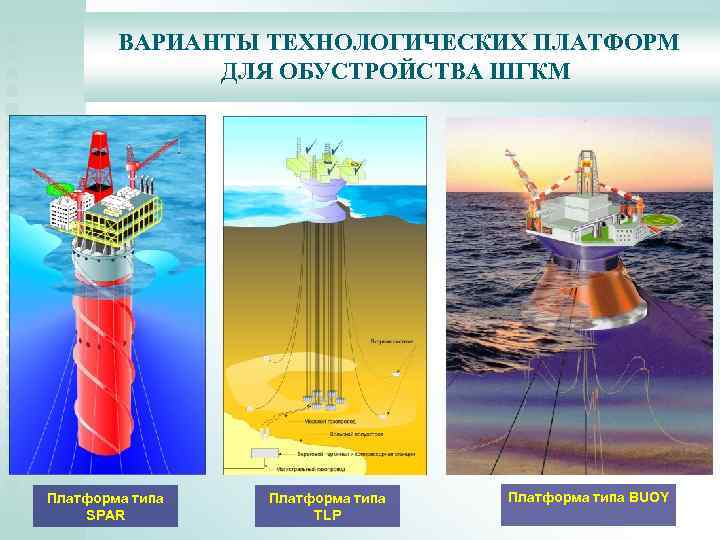

ВАРИАНТЫ ТЕХНОЛОГИЧЕСКИХ ПЛАТФОРМ ДЛЯ ОБУСТРОЙСТВА ШГКМ Платформа типа SPAR Платформа типа TLP Платформа типа BUOY

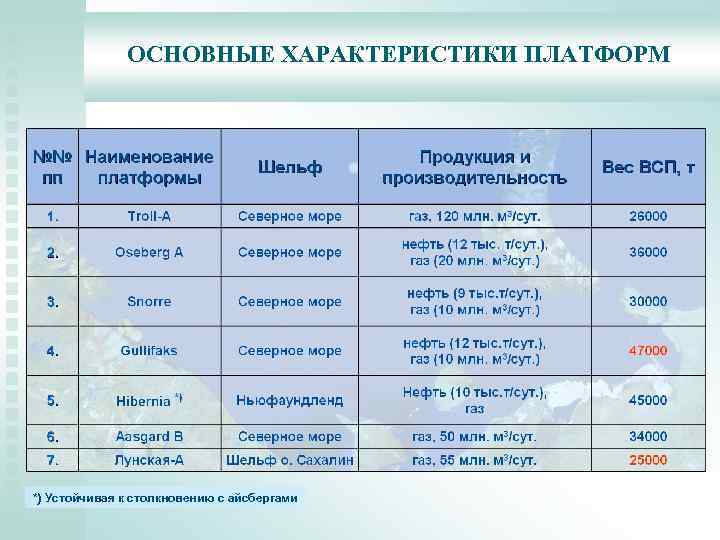

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПЛАТФОРМ *) Устойчивая к столкновению с айсбергами

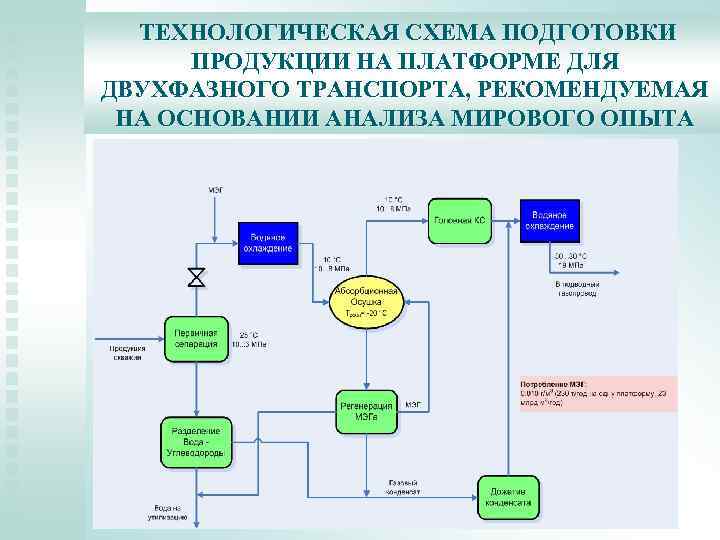

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПОДГОТОВКИ ПРОДУКЦИИ НА ПЛАТФОРМЕ ДЛЯ ДВУХФАЗНОГО ТРАНСПОРТА, РЕКОМЕНДУЕМАЯ НА ОСНОВАНИИ АНАЛИЗА МИРОВОГО ОПЫТА

ХАРАКТЕРИСТИКИ ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ ДЛЯ РЕКОМЕНДУЕМОГО ВАРИАНТА I

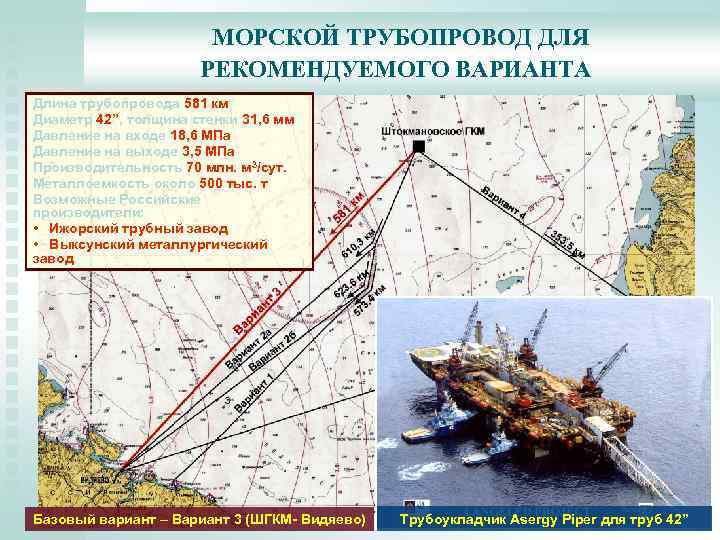

МОРСКОЙ ТРУБОПРОВОД ДЛЯ РЕКОМЕНДУЕМОГО ВАРИАНТА Длина трубопровода 581 км Диаметр 42”, толщина стенки 31, 6 мм Давление на входе 18, 6 МПа Давление на выходе 3, 5 МПа Производительность 70 млн. м 3/сут. Металлоемкость около 500 тыс. т Возможные Российские производители: • Ижорский трубный завод • Выксунский металлургический завод Базовый вариант – Вариант 3 (ШГКМ- Видяево) Трубоукладчик Asergy Piper для труб 42”
