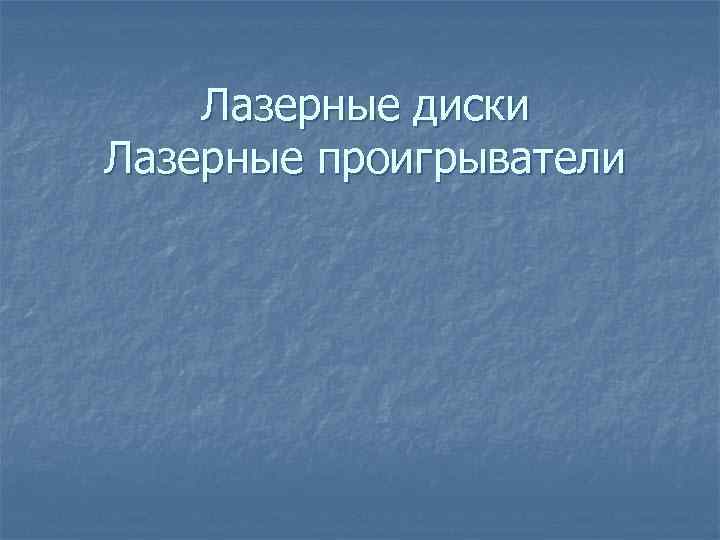

Лазерные диски Лазерные проигрыватели n

Лазерные диски Лазерные проигрыватели

n Лазерный диск — двухсторонний носитель, то есть программа записывается на обеих его сторонах. Кодированные аудио- и видеосигналы записываются на спиральной дорожке в виде микроскопических питов — углублений в поверхности пластинки. На LD имеется высококачественная запись видеосигнала, а также два аналоговых и два цифровых аудиоканала. Последние закодированы с помощью импульсно-кодовой модуляции (РСМ), они были введены в данный формат в 1987 году. И хотя все LD-плейеры, изготовленные после 1989 года, способны считывать цифровые аудиосигналы, до сих пор лазерные диски — за редким исключением — выпускаются с двумя версиями фонограммы — аналоговой и цифровой. Это делается для того, чтобы обеспечить полную совместимость дисков с аппаратурой воспроизведения прежних лет выпуска. С помощью пульта дистанционного управления можно выбрать вид фонограммы, которую вы хотите слушать. Почти на всех лазерных дисках и цифровые, и аналоговые фонограммы закодированы по системе "Dolby Surround".

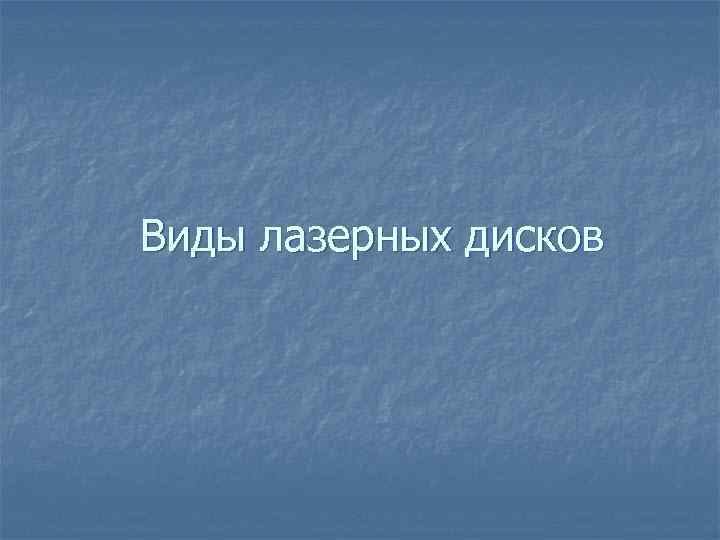

Виды лазерных дисков

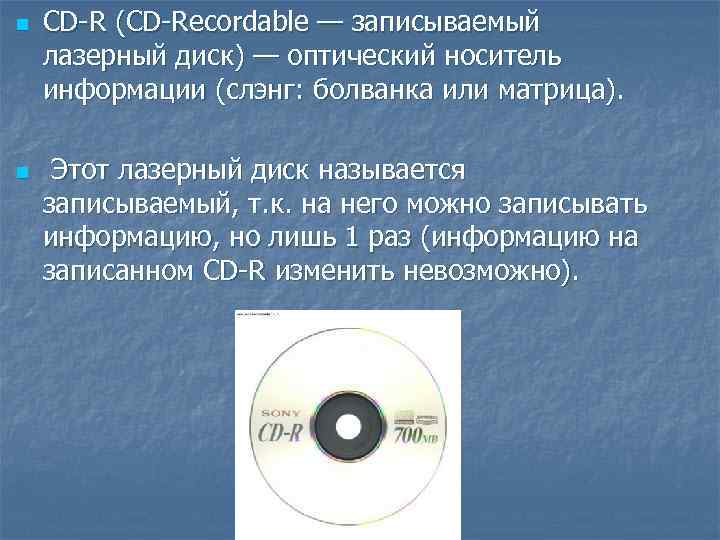

n CD-R (CD-Recordable — записываемый лазерный диск) — оптический носитель информации (слэнг: болванка или матрица). n Этот лазерный диск называется записываемый, т. к. на него можно записывать информацию, но лишь 1 раз (информацию на записанном CD-R изменить невозможно).

n CD-RW (CD-Re. Writable — перезаписываемый лазерный диск) — оптический носитель информации. n Этот лазерный диск называется перезаписываемый, т. к. на него можно записывать информацию неоднократно (производители говорят, что CD-RW можно записывать 1000 раз). Для того, чтобы перезаписать диск нужно всего лишь стереть старую информацию, т. е. отформатировать CD-RW.

n DVD (ди-ви-ди , англ. Digital Versatile Disc — цифровой многоцелевой диск; также англ. Digital Video Disc — цифровой видеодиск) — носитель информации, выполненный в форме диска, имеющего такой же размер, как и компакт-диск, но более плотную структуру рабочей поверхности, что позволяет хранить и считывать больший объём информации за счёт использования лазера с меньшей длиной волны и линзы с большей числовой апертурой.

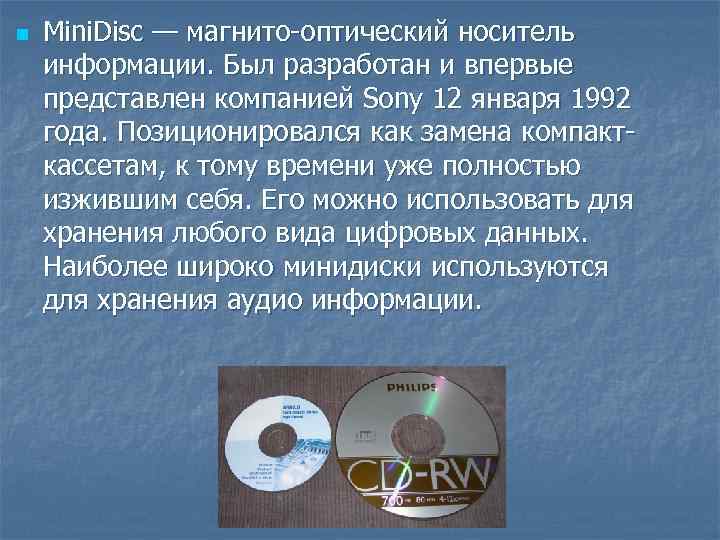

n Mini. Disc — магнито-оптический носитель информации. Был разработан и впервые представлен компанией Sony 12 января 1992 года. Позиционировался как замена компакт- кассетам, к тому времени уже полностью изжившим себя. Его можно использовать для хранения любого вида цифровых данных. Наиболее широко минидиски используются для хранения аудио информации.

n Blu-ray Disc (англ. blue ray — синий луч и disc — диск; написание blu вместо blue — намеренное) — формат оптического носителя, используемый для записи с повышенной плотностью и хранения цифровых данных, включая видео высокой чёткости. Стандарт Blu-ray был совместно разработан консорциумом BDA. Первый прототип нового носителя был представлен в октябре 2000 года. Современный вариант представлен на международной выставке потребительской электроники Consumer Electronics Show (CES), которая прошла в январе 2006 года. Коммерческий запуск формата Blu-ray прошёл весной 2006 года.

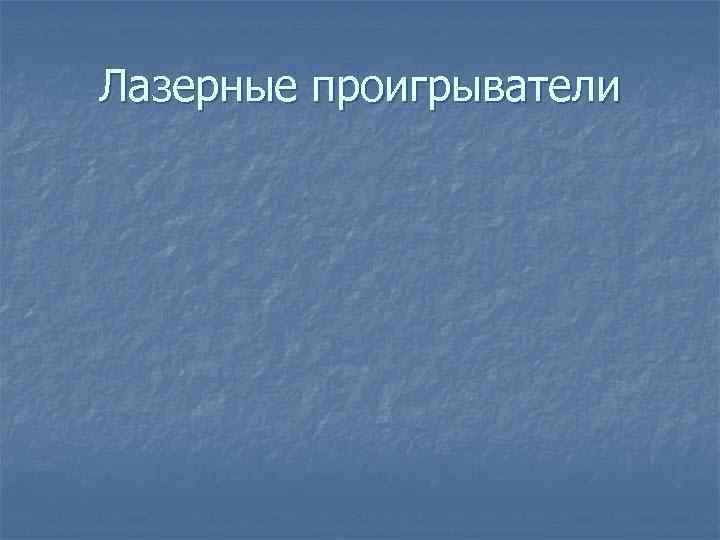

Лазерные проигрыватели

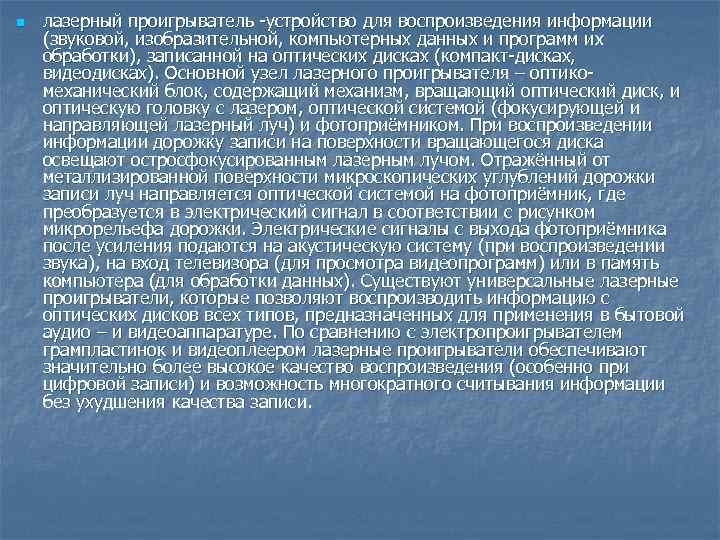

n лазерный проигрыватель -устройство для воспроизведения информации (звуковой, изобразительной, компьютерных данных и программ их обработки), записанной на оптических дисках (компакт-дисках, видеодисках). Основной узел лазерного проигрывателя – оптико- механический блок, содержащий механизм, вращающий оптический диск, и оптическую головку с лазером, оптической системой (фокусирующей и направляющей лазерный луч) и фотоприёмником. При воспроизведении информации дорожку записи на поверхности вращающегося диска освещают остросфокусированным лазерным лучом. Отражённый от металлизированной поверхности микроскопических углублений дорожки записи луч направляется оптической системой на фотоприёмник, где преобразуется в электрический сигнал в соответствии с рисунком микрорельефа дорожки. Электрические сигналы с выхода фотоприёмника после усиления подаются на акустическую систему (при воспроизведении звука), на вход телевизора (для просмотра видеопрограмм) или в память компьютера (для обработки данных). Существуют универсальные лазерные проигрыватели, которые позволяют воспроизводить информацию с оптических дисков всех типов, предназначенных для применения в бытовой аудио – и видеоаппаратуре. По сравнению с электропроигрывателем грампластинок и видеоплеером лазерные проигрыватели обеспечивают значительно более высокое качество воспроизведения (особенно при цифровой записи) и возможность многократного считывания информации без ухудшения качества записи.

n ЛАЗЕРНЫЙ ПРОИГРЫВАТЕЛЬ n устройство для воспроизведения звуковой и (или) видеоинформации с цифрового оптического диска. Осн. узлы: оптико-электронное устройство для считывания информации с оптич. диска (см. рис. ); прецизионный электродвигатель для вращения диска с пост. линейной или угловой скоростью; электронные устройства декодирования и устранения ошибок, формирующие электрич. сигналы звуковой частоты (в звуковых Л. п. ) и (или) видеосигналы (в лазерных видеопроигрывателях). Применяется в высококачеств. бытовых звукотехнич. и видеокомплексах, а также в студиях для подготовки и монтажа звуковых и видеопрограмм. n Упрошенная оптическая схема лазерного проигрывателя: 1 - полупроводниковый лазер; 2 - коллимируюший объектив; 3 - расщепитель лазерного луча; 4 четвертьволновая пластина, обеспечивающая поворот плоскости поляризации лазерного луча, отражённого от оптического диска 7; 5 - зеркало; 6 и 8 - фокусирующие объективы; 9 - фотодетектор

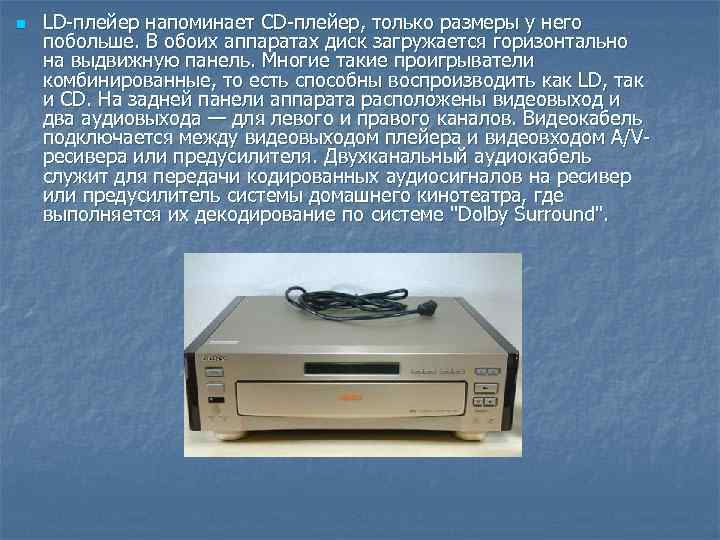

n LD-плейер напоминает CD-плейер, только размеры у него побольше. В обоих аппаратах диск загружается горизонтально на выдвижную панель. Многие такие проигрыватели комбинированные, то есть способны воспроизводить как LD, так и CD. На задней панели аппарата расположены видеовыход и два аудиовыхода — для левого и правого каналов. Видеокабель подключается между видеовыходом плейера и видеовходом A/V- ресивера или предусилителя. Двухканальный аудиокабель служит для передачи кодированных аудиосигналов на ресивер или предусилитель системы домашнего кинотеатра, где выполняется их декодирование по системе "Dolby Surround".

n Для считывания информации с компакт-диска используется лазерная головка (ЛГ). В корпусе ЛГ установлены лазерный диод, внутренняя оптическая система (дифракционная решетка, цилиндрическая, коллиматорная и другие линзы, призма), катушки фокусировки и трекинга с фокусирующей линзой, лазерный диод (рис. 1. 1).
