Лазерная резка Принцип работы и применение

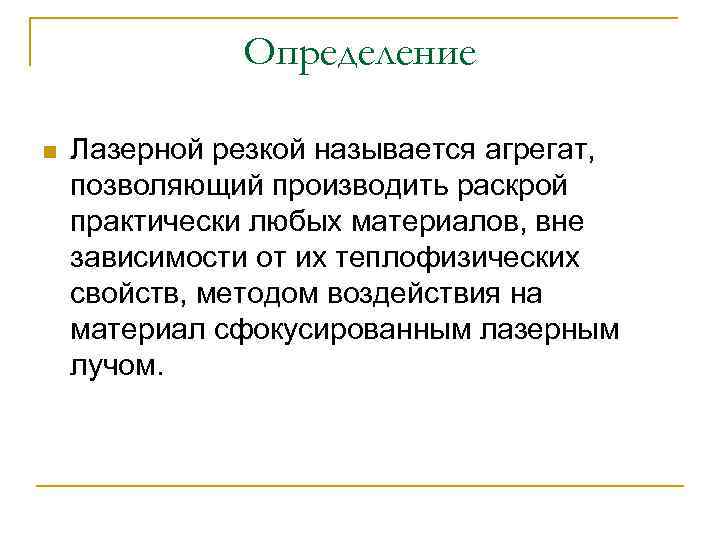

Определение n Лазерной резкой называется агрегат, позволяющий производить раскрой практически любых материалов, вне зависимости от их теплофизических свойств, методом воздействия на материал сфокусированным лазерным лучом.

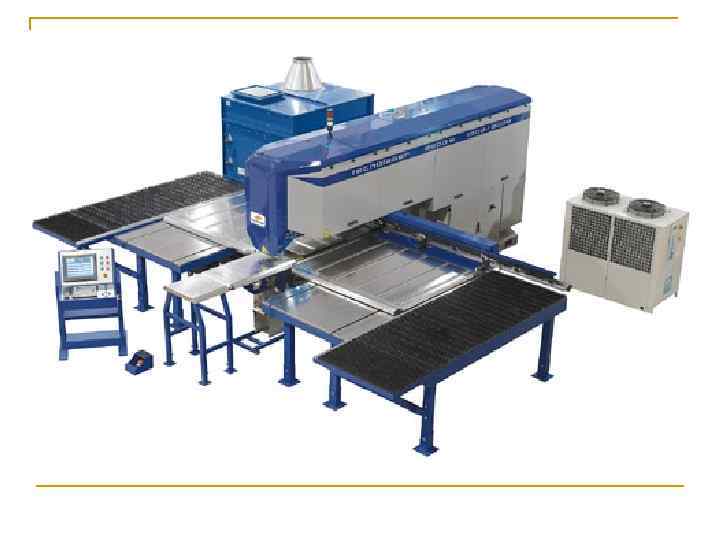

Пример работы лазерной резки
Элементы установки лазерной резки 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Генератор излучения(лазер) Система направляющих зеркал Подвижный рабочий стол установки Лазерный луч Система движения режущей головки по оси X Система вертикального движения режущей головки Фокусирующая режущая головка Лист материала, подвергаемый раскрою Х, Y – направления движения режущей головки Z – направления движения подвижного стола.

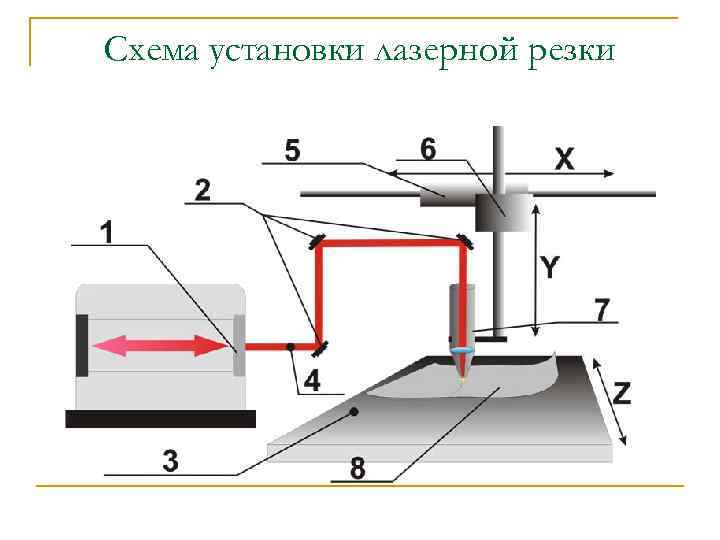

Схема установки лазерной резки

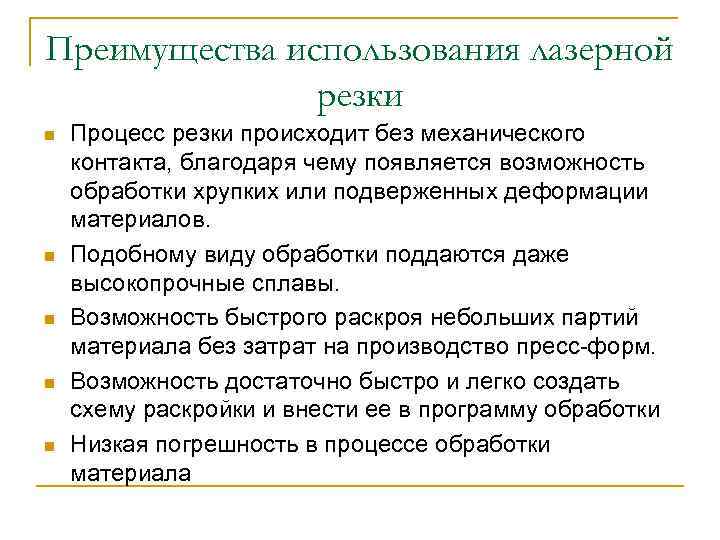

Преимущества использования лазерной резки n n n Процесс резки происходит без механического контакта, благодаря чему появляется возможность обработки хрупких или подверженных деформации материалов. Подобному виду обработки поддаются даже высокопрочные сплавы. Возможность быстрого раскроя небольших партий материала без затрат на производство пресс-форм. Возможность достаточно быстро и легко создать схему раскройки и внести ее в программу обработки Низкая погрешность в процессе обработки материала

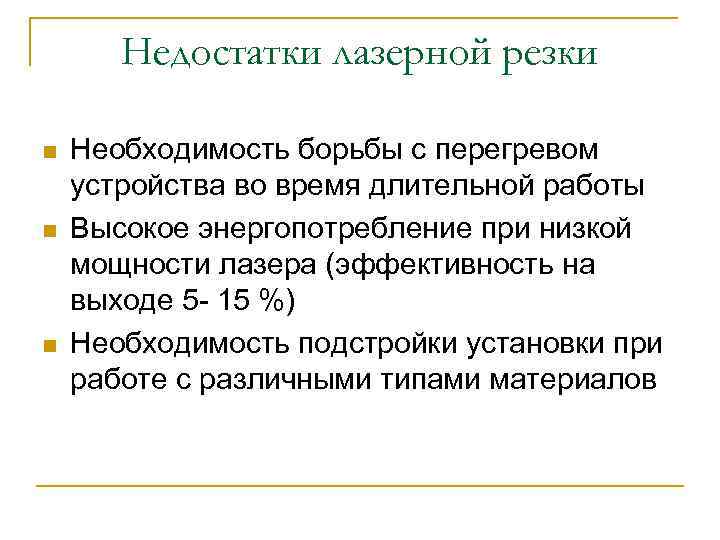

Недостатки лазерной резки n n n Необходимость борьбы с перегревом устройства во время длительной работы Высокое энергопотребление при низкой мощности лазера (эффективность на выходе 5 - 15 %) Необходимость подстройки установки при работе с различными типами материалов

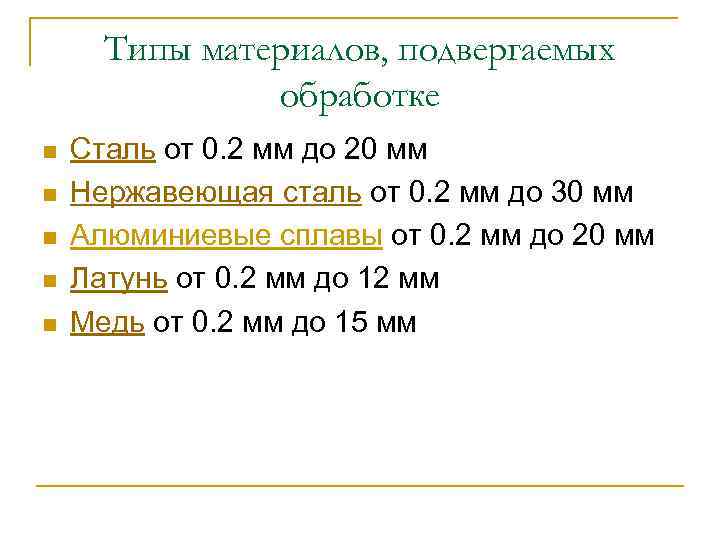

Типы материалов, подвергаемых обработке n n n Сталь от 0. 2 мм до 20 мм Нержавеющая сталь от 0. 2 мм до 30 мм Алюминиевые сплавы от 0. 2 мм до 20 мм Латунь от 0. 2 мм до 12 мм Медь от 0. 2 мм до 15 мм

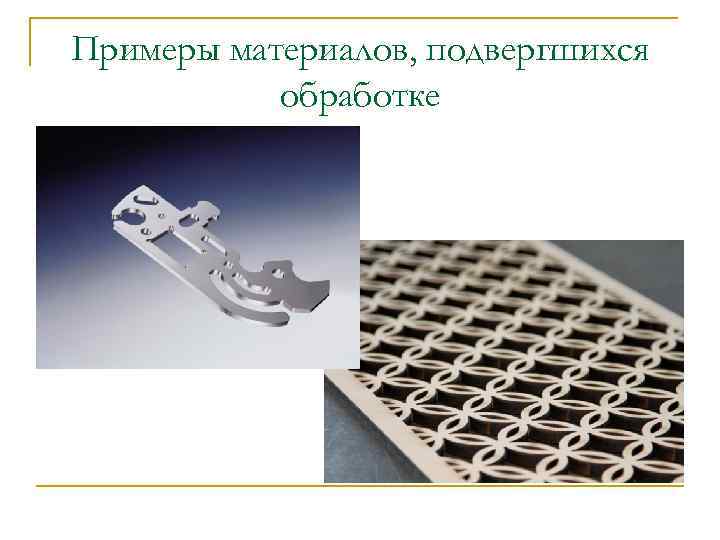

Примеры материалов, подвергшихся обработке
