Ланцман Глеб Алексеевич / АТПП Лекция 10 – Методы заземления, 28. 10. 2013

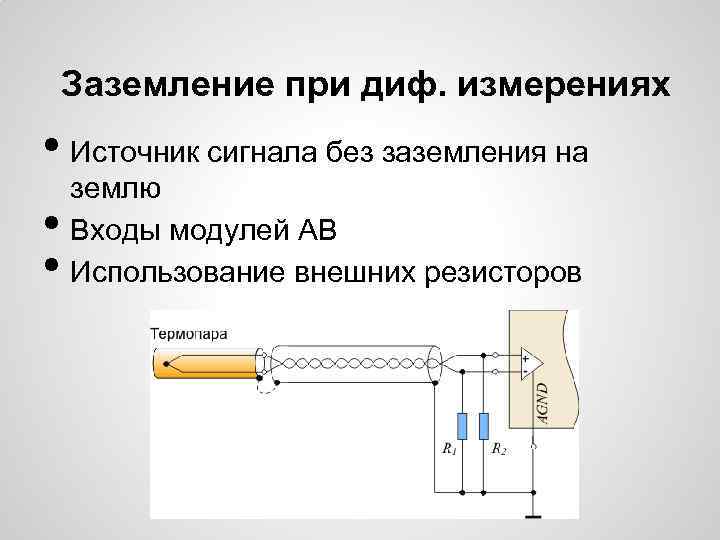

Заземление при диф. измерениях • Источник сигнала без заземления на • • землю Входы модулей АВ Использование внешних резисторов

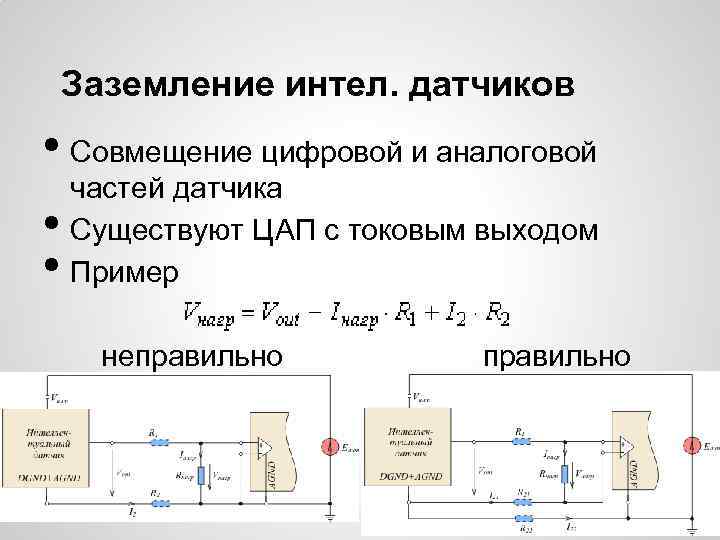

Заземление интел. датчиков • Совмещение цифровой и аналоговой • • частей датчика Существуют ЦАП с токовым выходом Пример неправильно

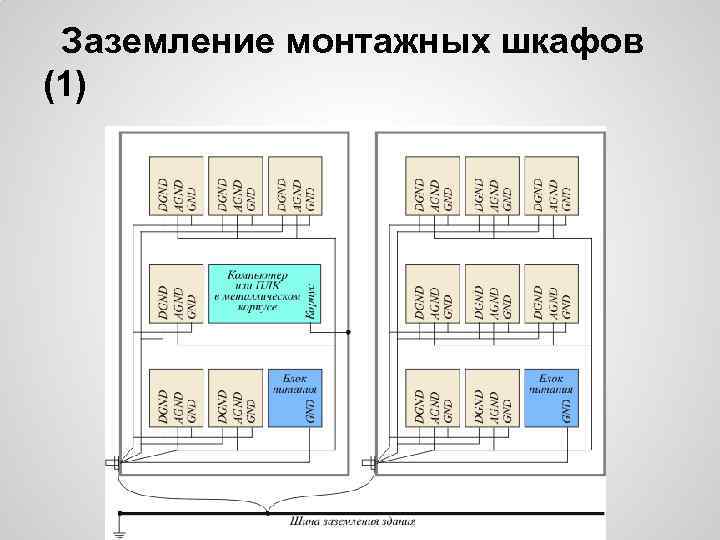

Заземление монтажных шкафов (1)

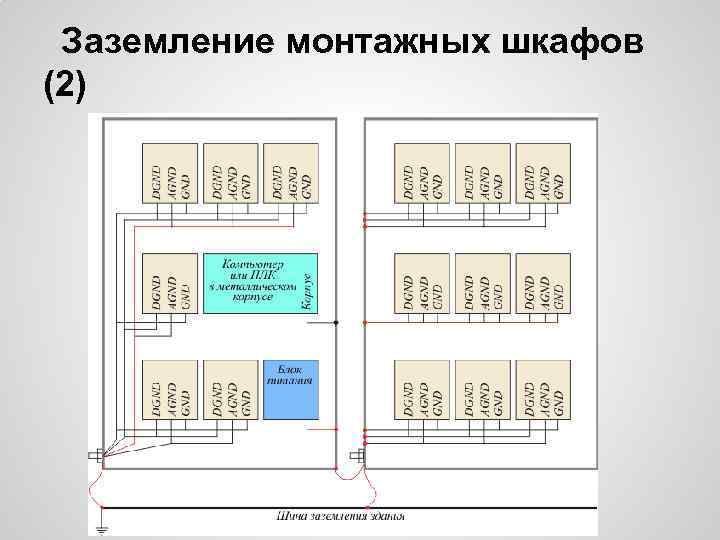

Заземление монтажных шкафов (2)
“Неправильные соединения” • Разные точки заземления • Соединения шкафов между собой • AGND и DGND параллельны • БП • Количество БП • Соединение не с клеммой заземления • Соединение земель на выходе блоков

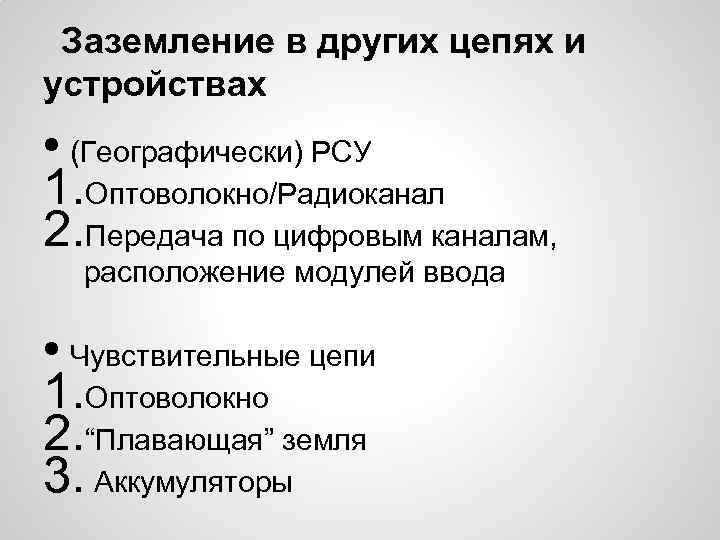

Заземление в других цепях и устройствах • (Географически) РСУ 1. Оптоволокно/Радиоканал 2. Передача по цифровым каналам, расположение модулей ввода • Чувствительные цепи 1. Оптоволокно 2. “Плавающая” земля 3. Аккумуляторы

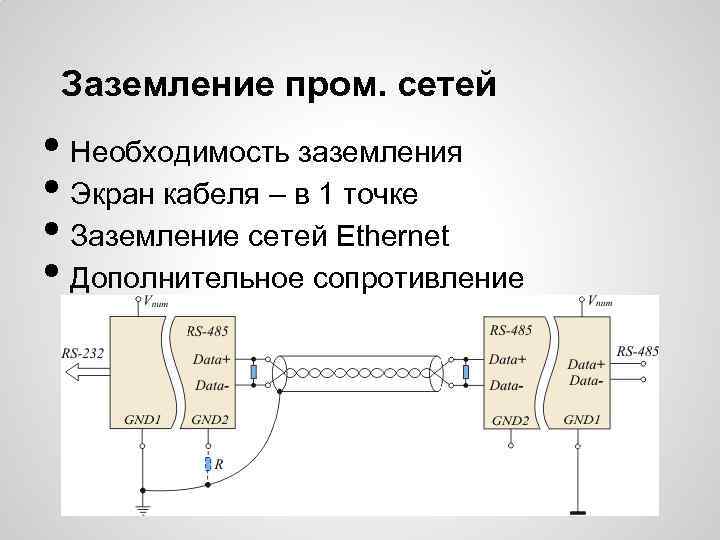

Заземление пром. сетей • Необходимость заземления • Экран кабеля – в 1 точке • Заземление сетей Ethernet • Дополнительное сопротивление
Заземление на взрывоопасных объектах • В одной точке, вне взрывоопасной зоны • Нет соприкосновения • Отсутствие наводок в искробезопасных • цепях Разрывы и плохие контакты
Гальваническая развязка (1) • Стандарт в промышленности • Подача энергии в цепь и обмен с ней сигналами Устранение пути передачи помехи Решает проблемы: Отсутcтвие паразитных токов Снижение напряжения синфазной помехи Защита цепей модулей В/В • • 1. 2. 3.

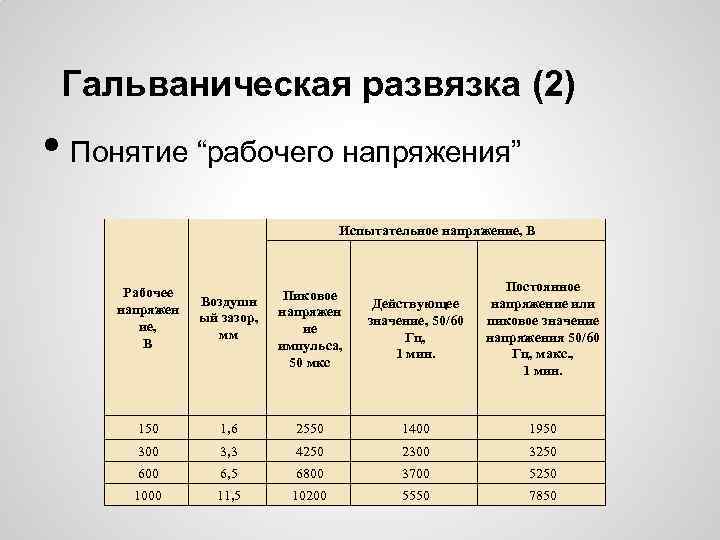

Гальваническая развязка (2) • Понятие “рабочего напряжения” Испытательное напряжение, В Воздушн ый зазор, мм Пиковое напряжен ие импульса, 50 мкс Действующее значение, 50/60 Гц, 1 мин. Постоянное напряжение или пиковое значение напряжения 50/60 Гц, макс. , 1 мин. 150 1, 6 2550 1400 1950 300 3, 3 4250 2300 3250 600 6, 5 6800 3700 5250 1000 11, 5 10200 5550 7850 Рабочее напряжен ие, В

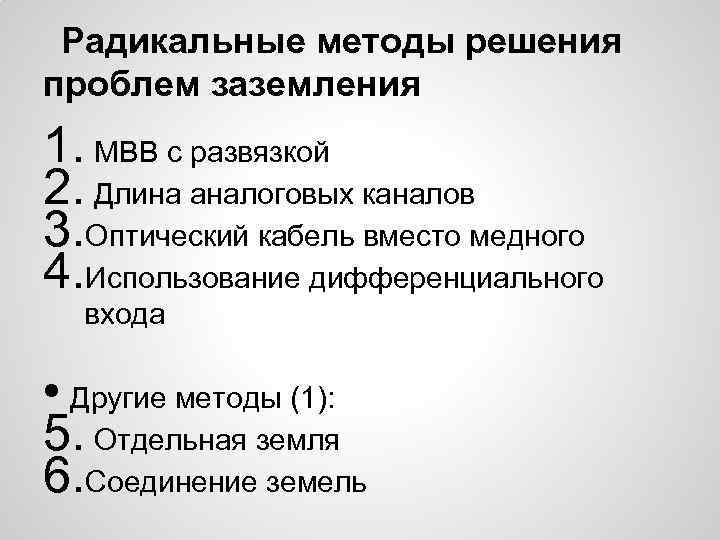

Радикальные методы решения проблем заземления 1. МВВ с развязкой 2. Длина аналоговых каналов 3. Оптический кабель вместо медного 4. Использование дифференциального входа • Другие методы (1): 5. Отдельная земля 6. Соединение земель
Другие методы (2) 7. Осторожность при монтаже 8. Два заземления – гальв. Развязка 9. Гальв. Заземеление – большое R 10. Качество 11. Понимание процессов/большой помехи

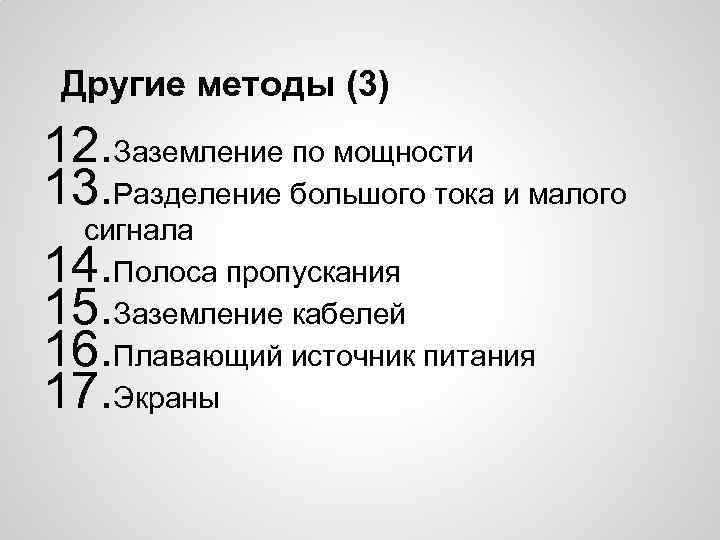

Другие методы (3) 12. Заземление по мощности 13. Разделение большого тока и малого сигнала Полоса пропускания Заземление кабелей Плавающий источник питания Экраны 14. 15. 16. 17.
