Лабораторные занятия по курсу Инженерная геология и гидрогеология

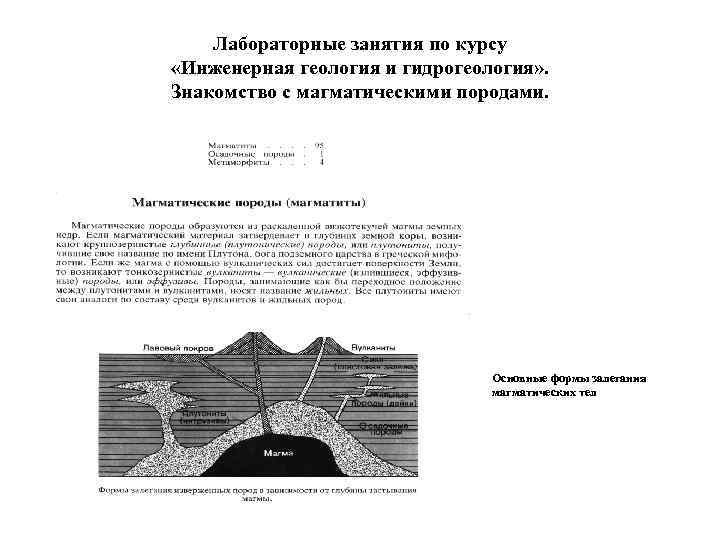

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Основные формы залегания магматических тел

Магматическая активность земли скрыта в её недрах Конвективные ячейки астеносферы Мантия Внешнее ядро Внутреннее ядро

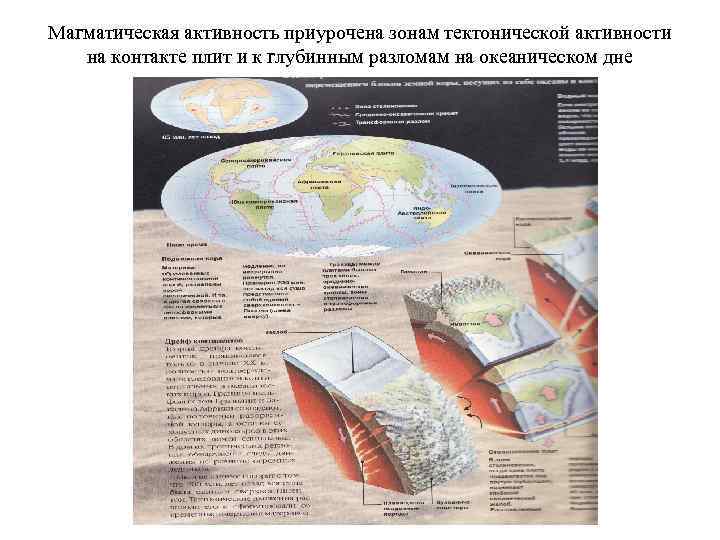

Магматическая активность приурочена зонам тектонической активности на контакте плит и к глубинным разломам на океаническом дне

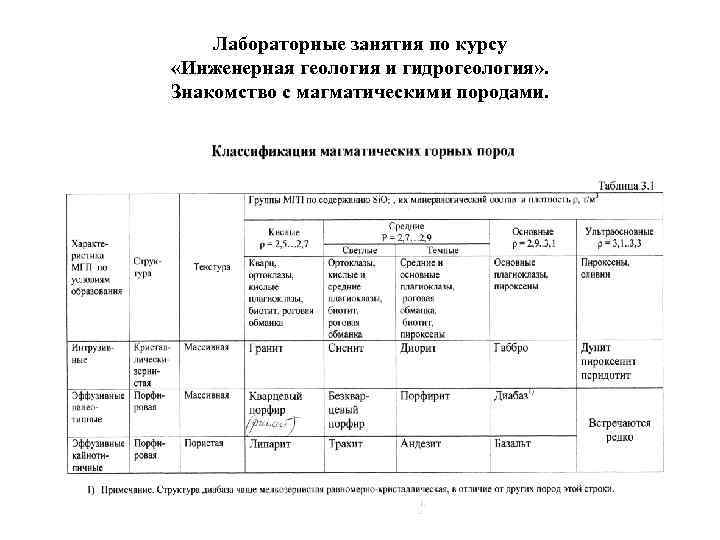

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами.

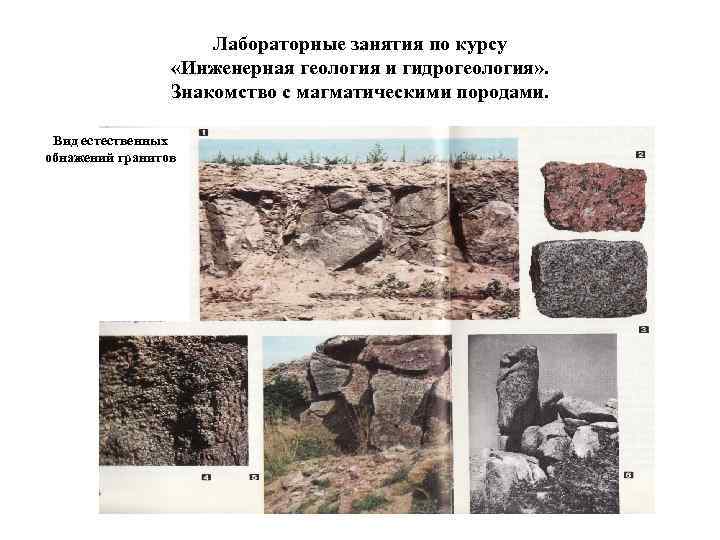

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Вид естественных обнажений гранитов

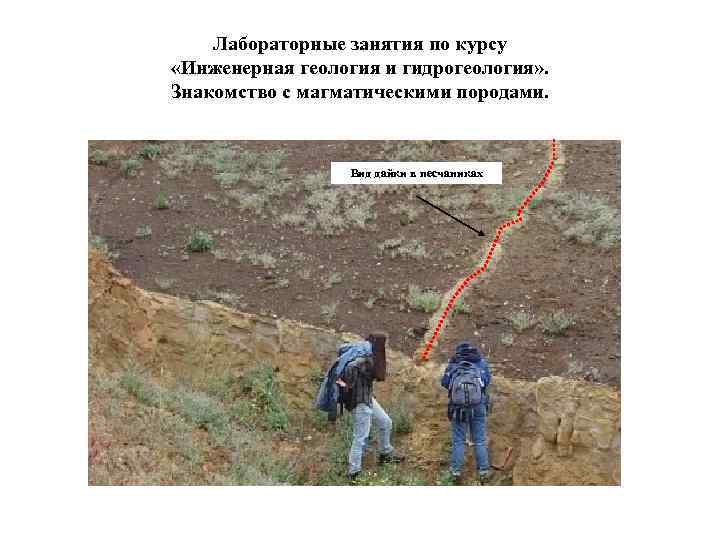

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Вид дайки в песчаниках

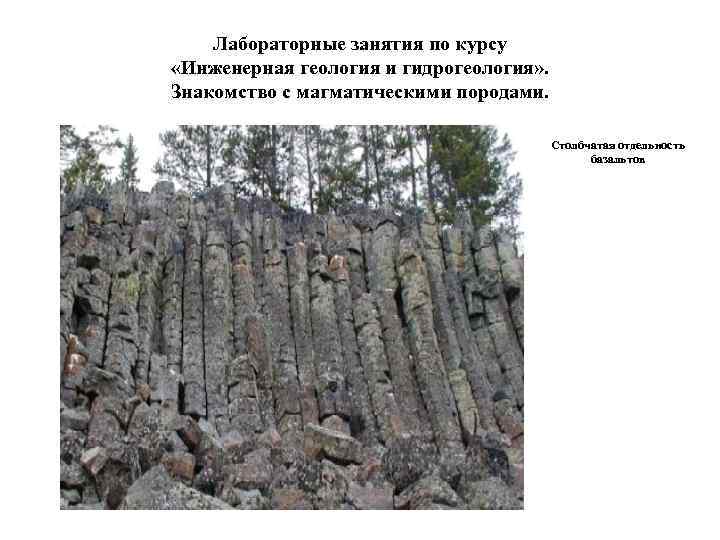

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Столбчатая отдельность базальтов

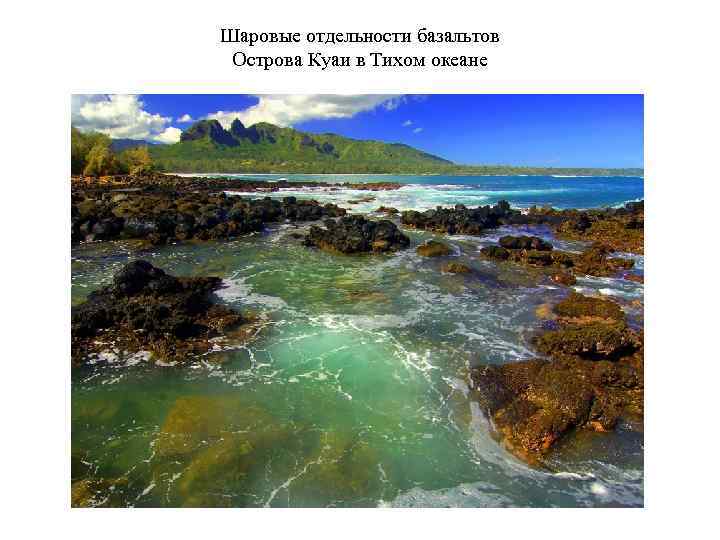

Шаровые отдельности базальтов Острова Куаи в Тихом океане

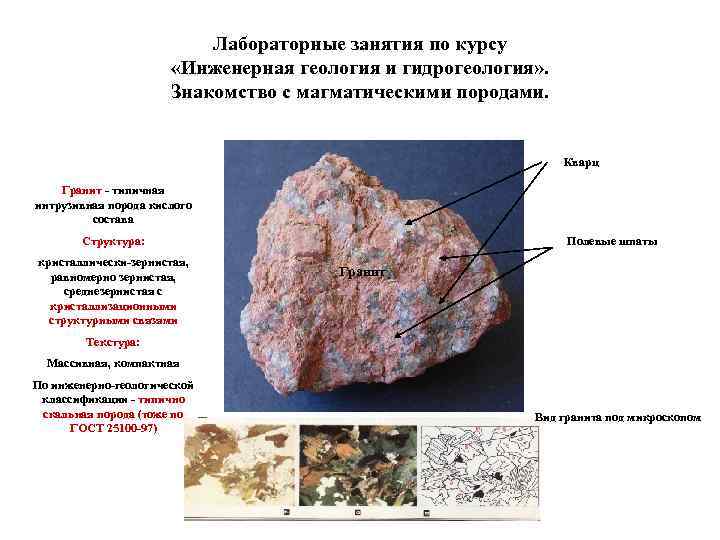

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Кварц Гранит - типичная интрузивная порода кислого состава Структура: кристаллически-зернистая, равномерно зернистая, среднезернистая с кристаллизационными структурными связями Полевые шпаты Гранит Текстура: Массивная, компактная По инженерно-геологической классификации - типично скальная порода (тоже по ГОСТ 25100 -97) Вид гранита под микроскопом

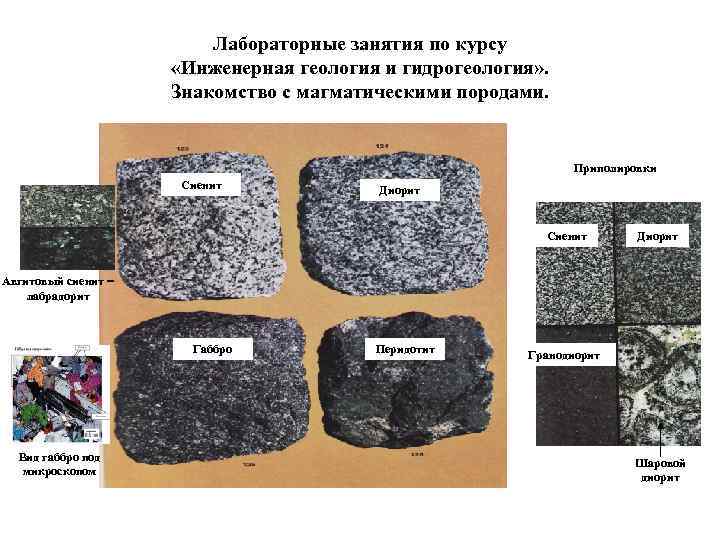

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Приполировки Сиенит Диорит Авгитовый сиенит = лабрадорит Габбро Вид габбро под микроскопом Перидотит Гранодиорит Шаровой диорит

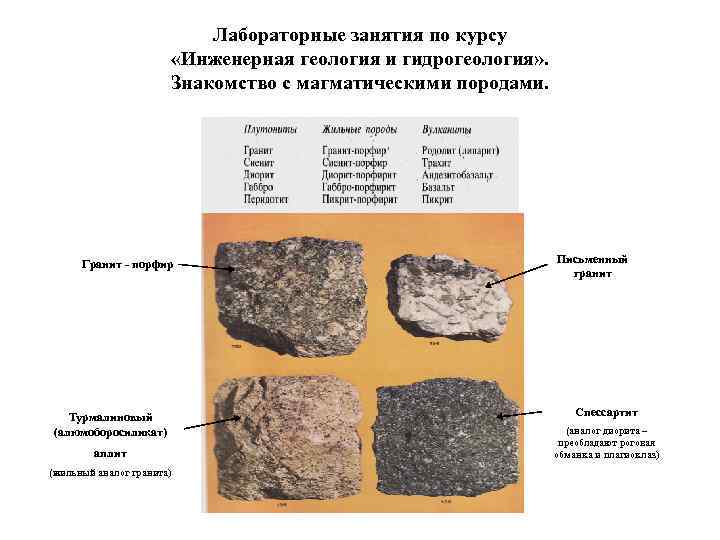

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Гранит - порфир Турмалиновый (алюмоборосиликат) аплит (жильный аналог гранита) Письменный гранит Спессартит (аналог диорита – преобладают роговая обманка и плагиоклаз)

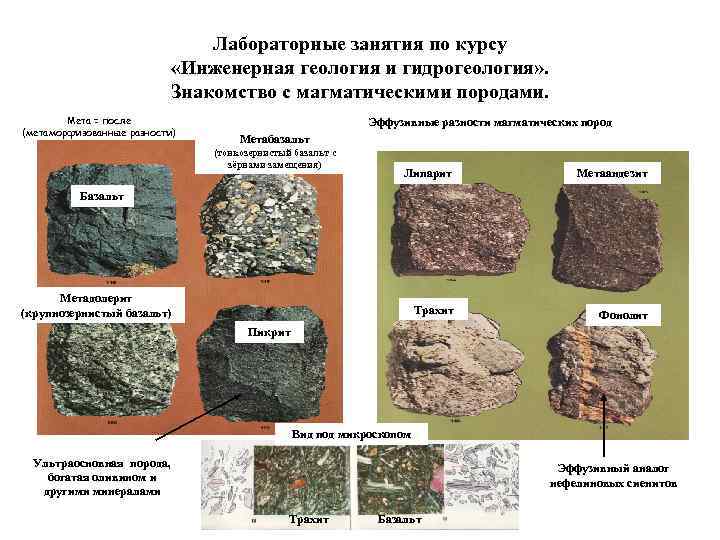

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Мета = после (метаморфизованные разности) Эффузивные разности магматических пород Метабазальт (тонкозернистый базальт с зёрнами замещения) Липарит Метаандезит Трахит Фонолит Базальт Метадолерит (крупнозернистый базальт) Пикрит Вид под микроскопом Ультраосновная порода, богатая оливином и другими минералами Эффузивный аналог нефелиновых сиенитов Трахит Базальт

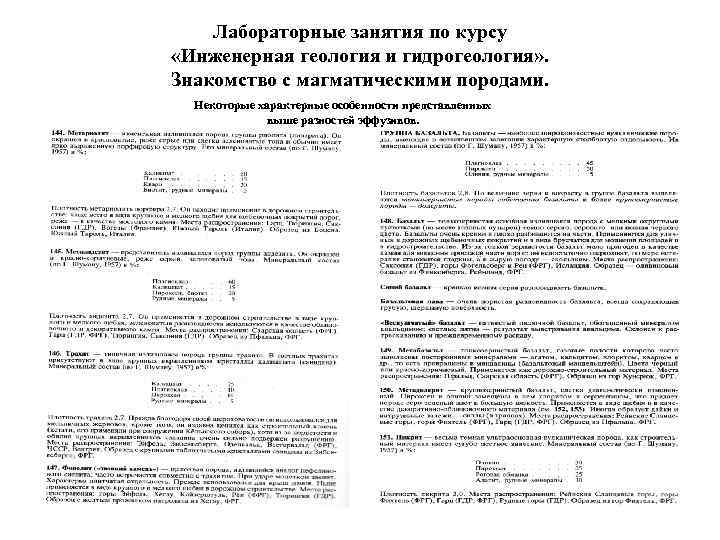

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Некоторые характерные особенности представленных выше разностей эффузивов.

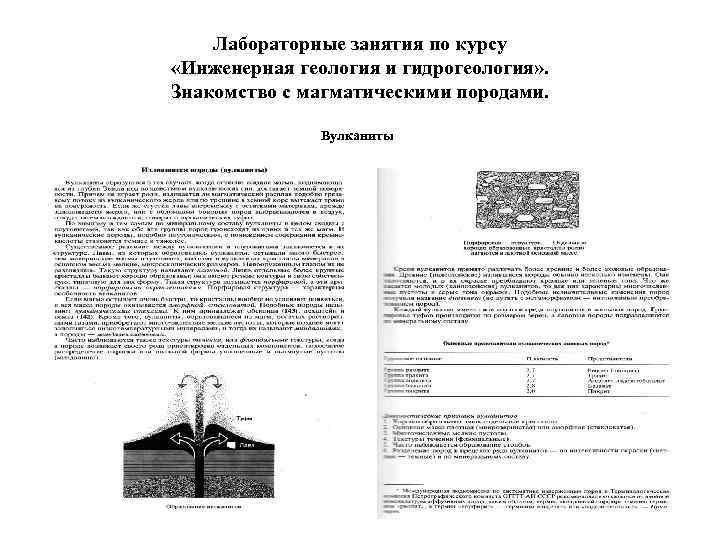

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Вулканиты

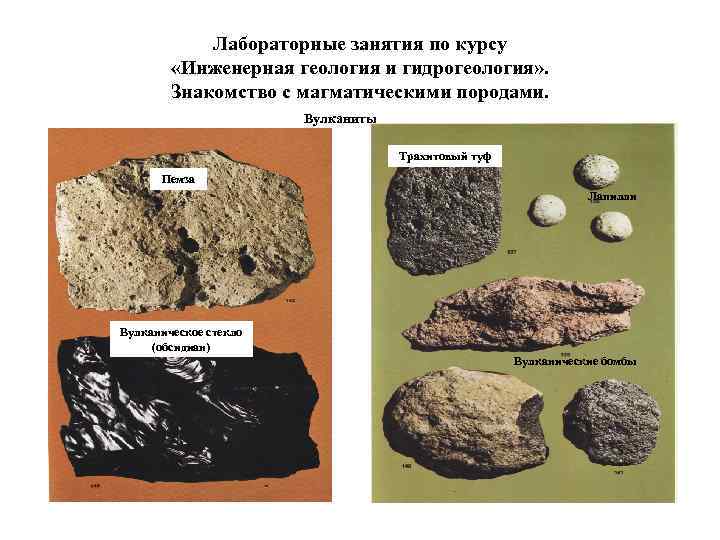

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Вулканиты Трахитовый туф Пемза Лапилли Вулканическое стекло (обсидиан) Вулканические бомбы

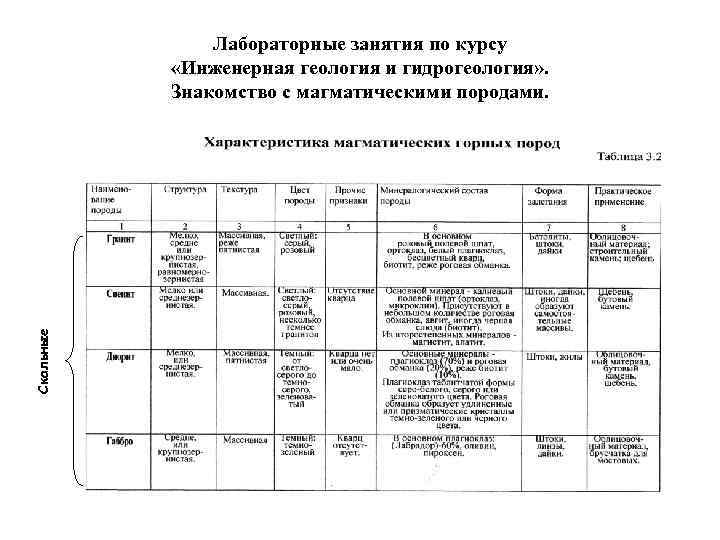

Скальные Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами.

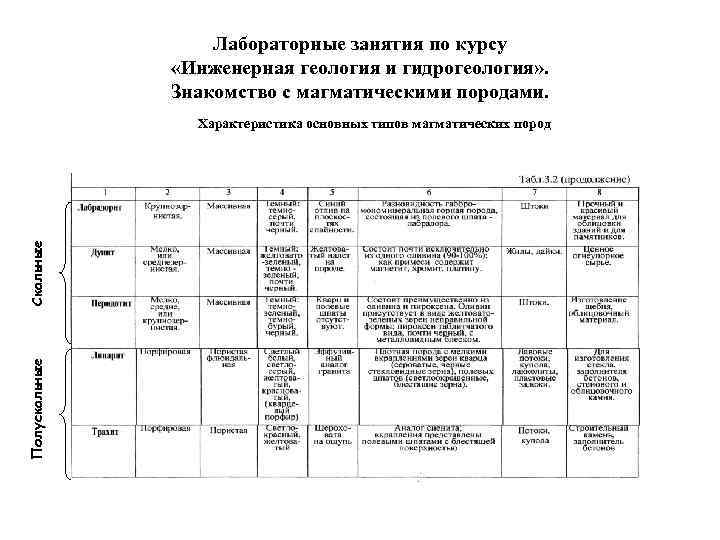

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Полускальные Скальные Характеристика основных типов магматических пород

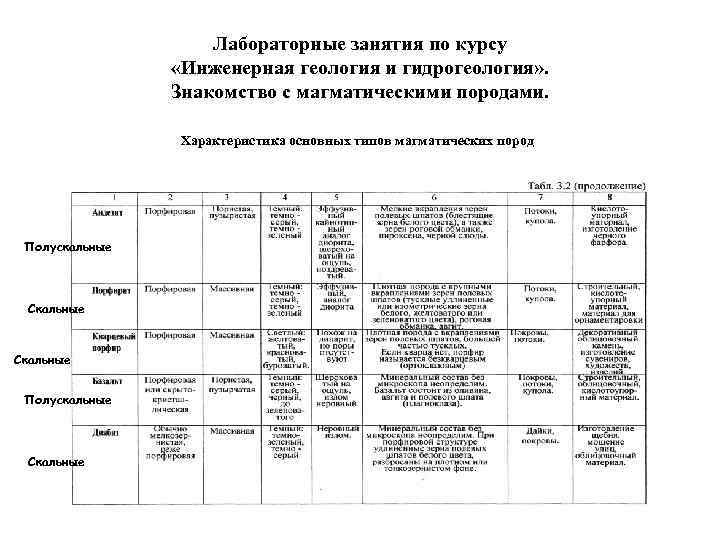

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Характеристика основных типов магматических пород Полускальные Скальные

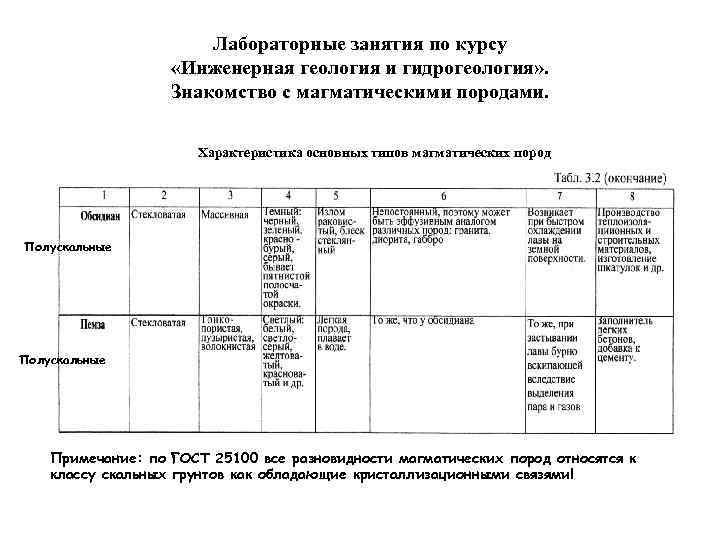

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» . Знакомство с магматическими породами. Характеристика основных типов магматических пород Полускальные Примечание: по ГОСТ 25100 все разновидности магматических пород относятся к классу скальных грунтов как обладающие кристаллизационными связями!

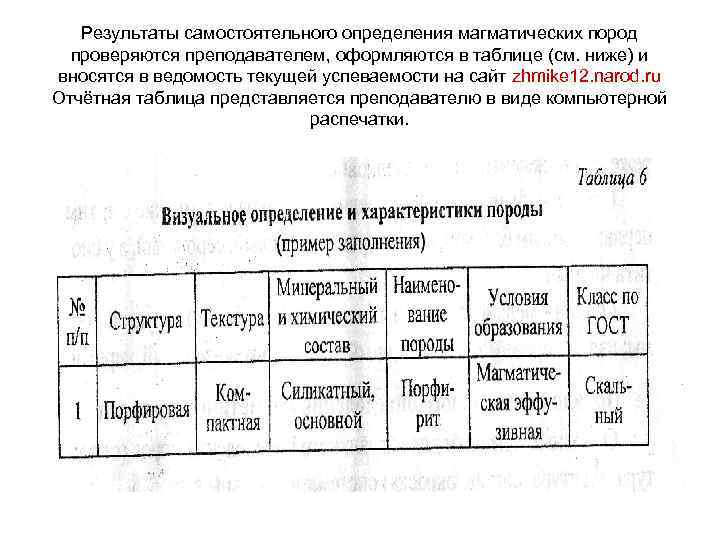

Результаты самостоятельного определения магматических пород проверяются преподавателем, оформляются в таблице (см. ниже) и вносятся в ведомость текущей успеваемости на сайт zhmike 12. narod. ru Отчётная таблица представляется преподавателю в виде компьютерной распечатки.
