Лабораторные занятия по курсу «Инженерная геология

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Осадочные обломочные породы Более подробно механизмы образования осадочных горных пород рассматриваются на лекции!

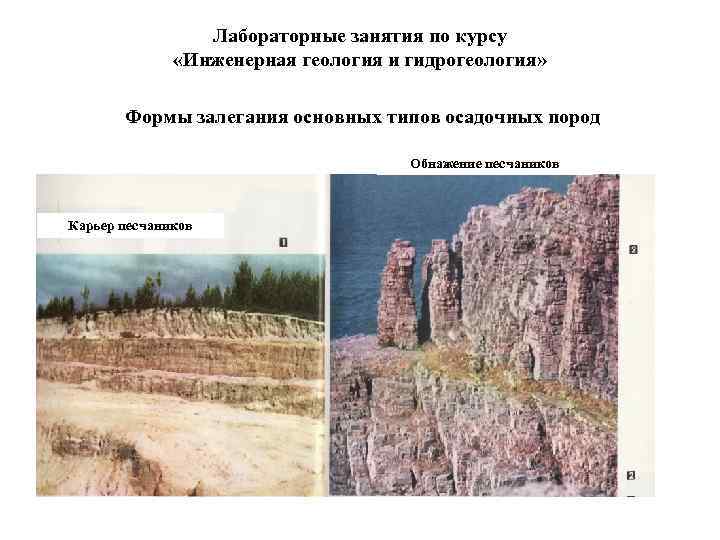

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Формы залегания основных типов осадочных пород Обнажение песчаников Карьер песчаников

Моноклинальное залегание осадочных пород Штат Теннеси, США

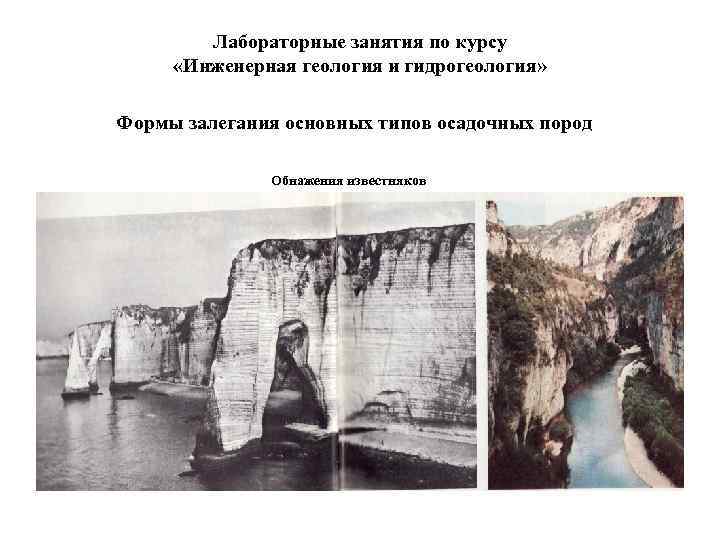

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Формы залегания основных типов осадочных пород Обнажения известняков

Формы залегания доломитов в Итальянских Альпах

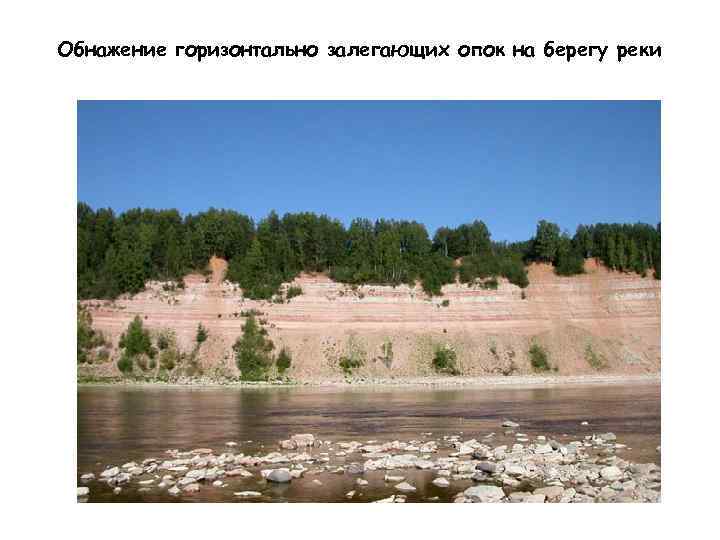

Обнажение горизонтально залегающих опок на берегу реки

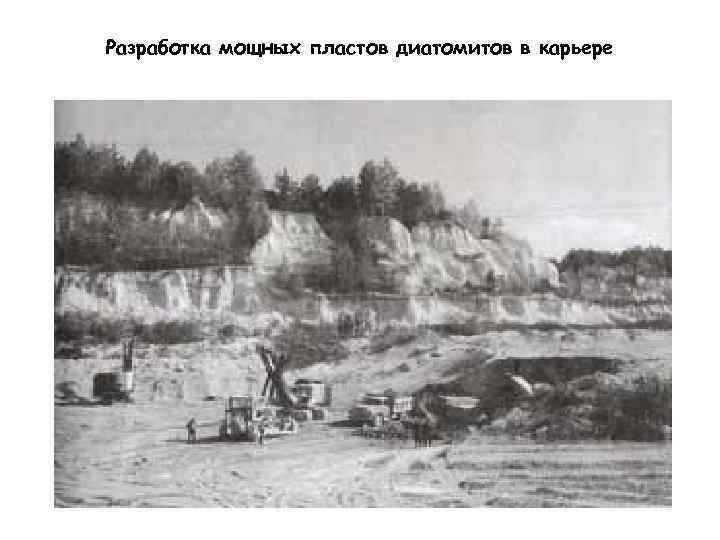

Разработка мощных пластов диатомитов в карьере

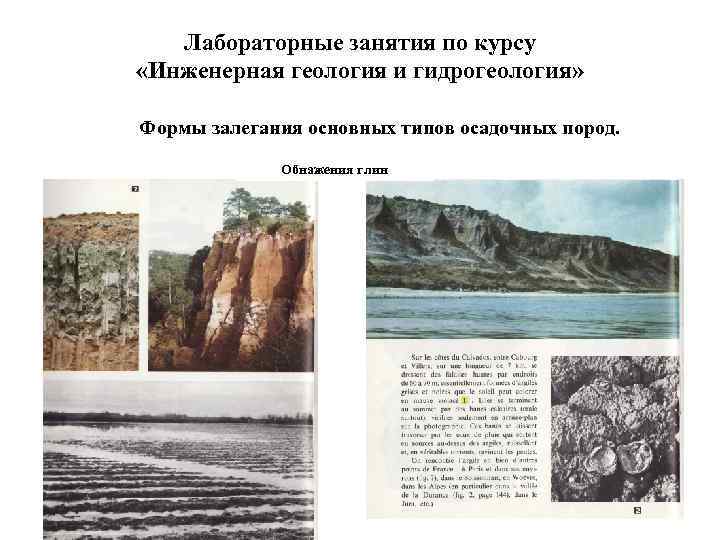

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Формы залегания основных типов осадочных пород. Обнажения глин

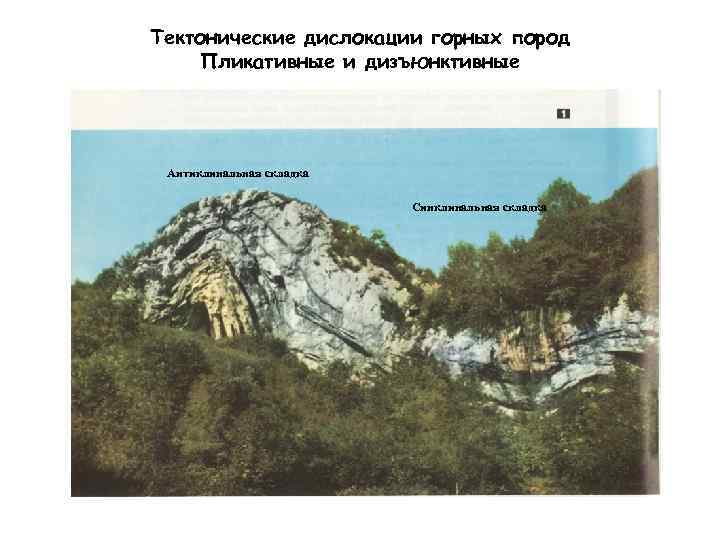

Тектонические дислокации горных пород Пликативные и дизъюнктивные Антиклинальная складка Синклинальная складка

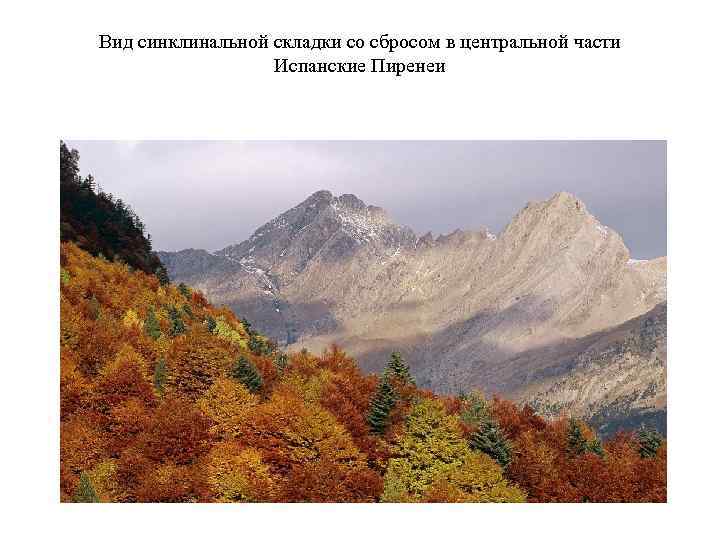

Вид синклинальной складки со сбросом в центральной части Испанские Пиренеи

Сложные формы складок и разрывов Лежачие и опрокинутые складки Замок складок

Дизъюнктивные дислокации: сбросы, грабены и горсты

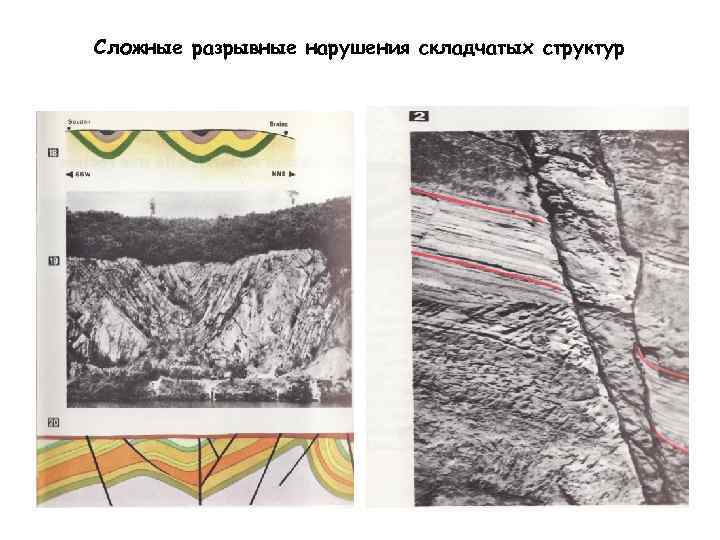

Сложные разрывные нарушения складчатых структур

Сложные разрывные нарушения складчатых структур, связанные с горизонтальными перемещениями блоков земной коры

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» ию к ац ния фи рова си л ас ици д ь к ссиф оро т а и п мн кл ых о и п т за ост нис до н и ёр бен о-гл в о н т го и ос сча се е в ций х п д к ы еж а н пр х фр тич ет р ду чны етве е о Сл ом ч л об Термины «суглинок» и «супесь» применяются только для четвертичных пород. Дочетвертичные образования, содержащие более 10% глинистых частиц, обычно относят к категории глин.

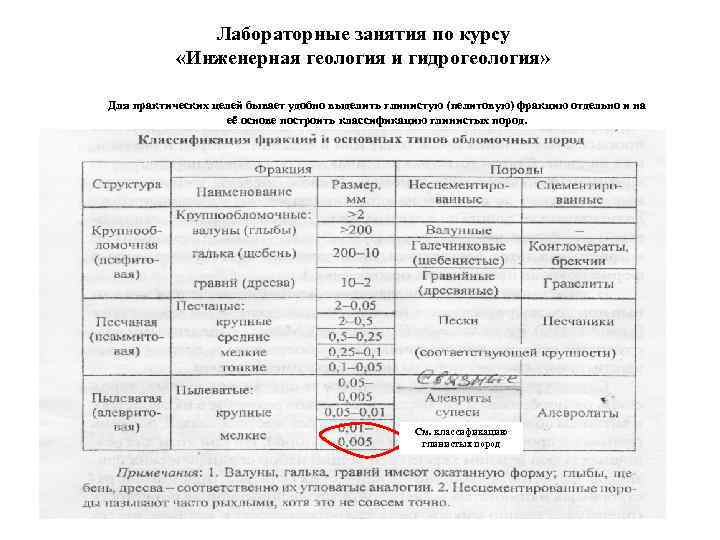

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Для практических целей бывает удобно выделить глинистую (пелитовую) фракцию отдельно и на её основе построить классификацию глинистых пород. См. классификацию глинистых пород

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» При содержании глинистой (пелитовой) фракции более 3% породы приобретают особые свойства (гидрофильность, пластичность, текучесть и т. д. ).

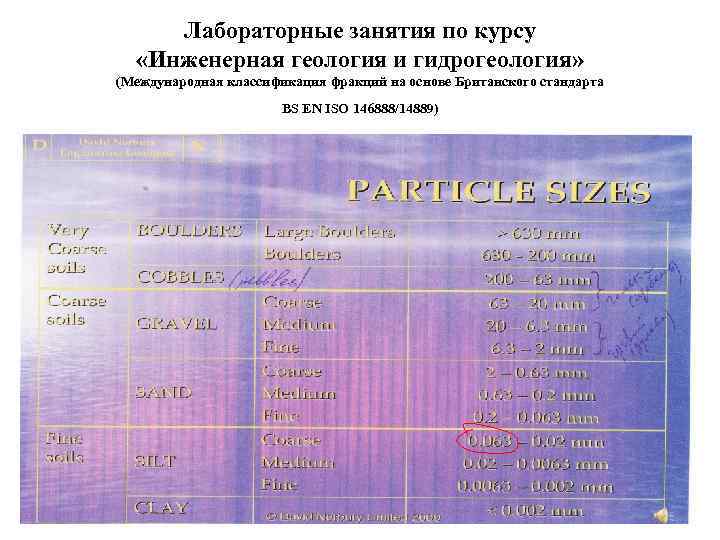

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» (Международная классификация фракций на основе Британского стандарта BS EN ISO 146888/14889)

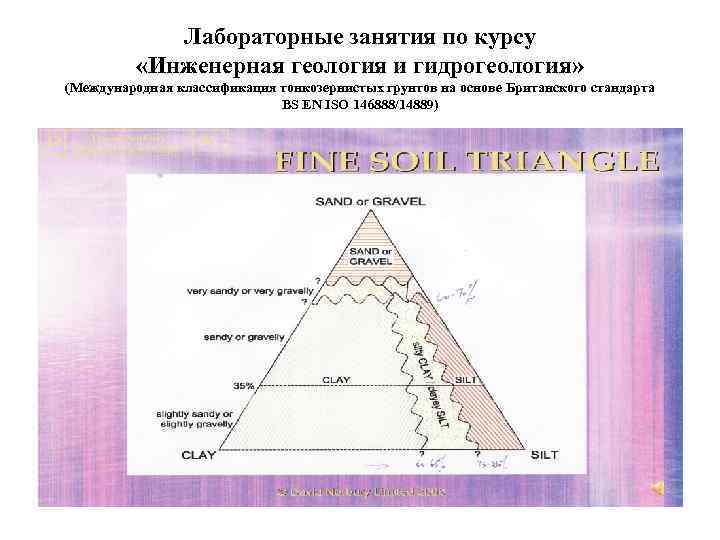

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» (Международная классификация тонкозернистых грунтов на основе Британского стандарта BS EN ISO 146888/14889)

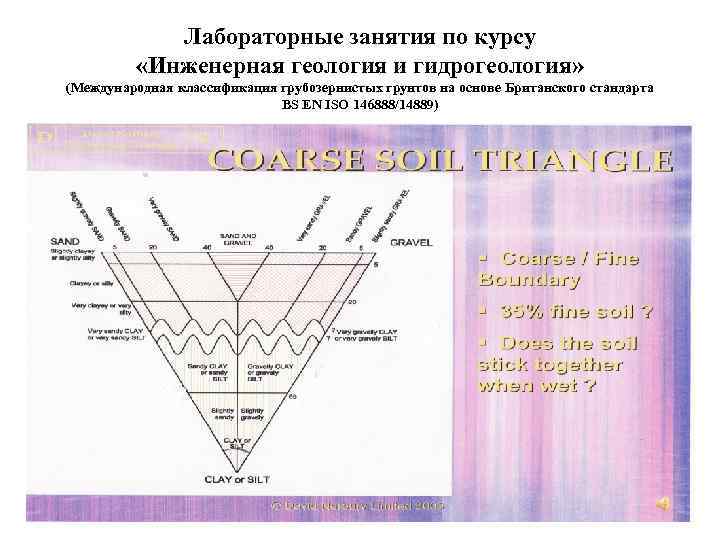

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» (Международная классификация грубозернистых грунтов на основе Британского стандарта BS EN ISO 146888/14889)

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Формирование различных фракций связано с повсеместным развитием процессов выветривания, способами транспортировки и переотложения первичного обломочного материала

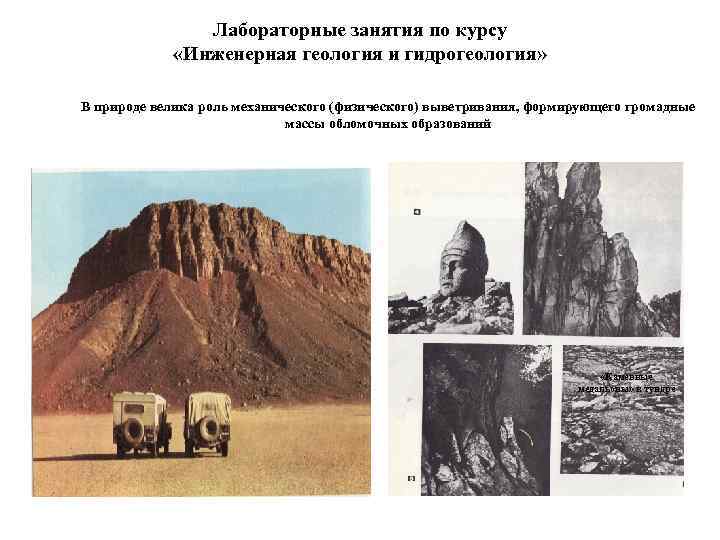

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» В природе велика роль механического (физического) выветривания, формирующего громадные массы обломочных образований «Каменные медальоны» в тундре

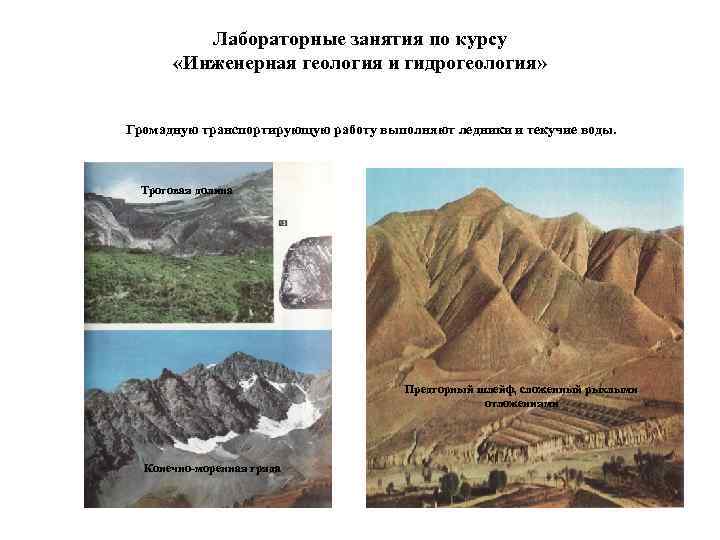

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Громадную транспортирующую работу выполняют ледники и текучие воды. Троговая долина Предгорный шлейф, сложенный рыхлыми отложениями Конечно-моренная гряда

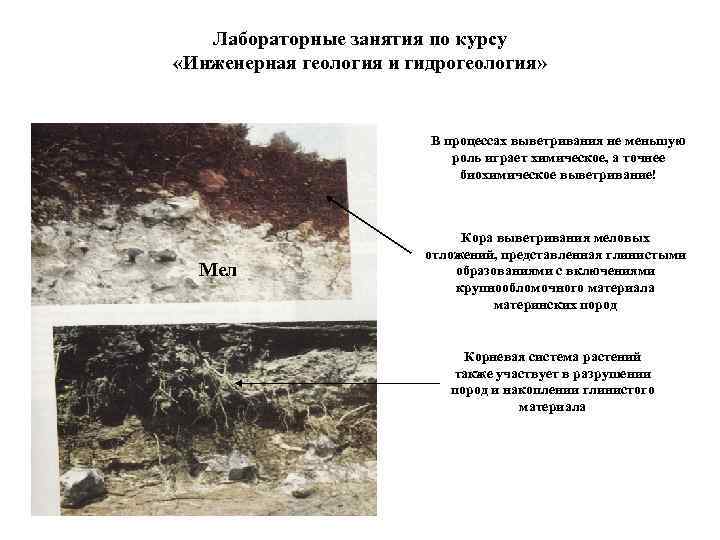

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» В процессах выветривания не меньшую роль играет химическое, а точнее биохимическое выветривание! Кора выветривания меловых отложений, представленная глинистыми Мел образованиями с включениями крупнообломочного материала материнских пород Корневая система растений также участвует в разрушении пород и накоплении глинистого материала

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Цементация обломочного материала приводит к формированию брекчий, конгломератов, гравелитов, песчаников с различным цементом. Брекчия Крепкий глауконит- Железистый кварцевый песчаник Пудинг Кремни из осадочных пород Приполировка брекчии Граувакка – слабо Глауконитовый метаморфизованный песчаник Примечание: классификационная оценка Приполировка конгломератов, брекчий, песчаников во многом конгломерата зависит от цемента, степени трещиноватости и выветрелости, а также от конкретных условий залегания в массиве!

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Образование глинистых минералов связано с глубокими физико-химическими изменениями первичных минералов при выветривании (гидролитическое разложение силикатов)

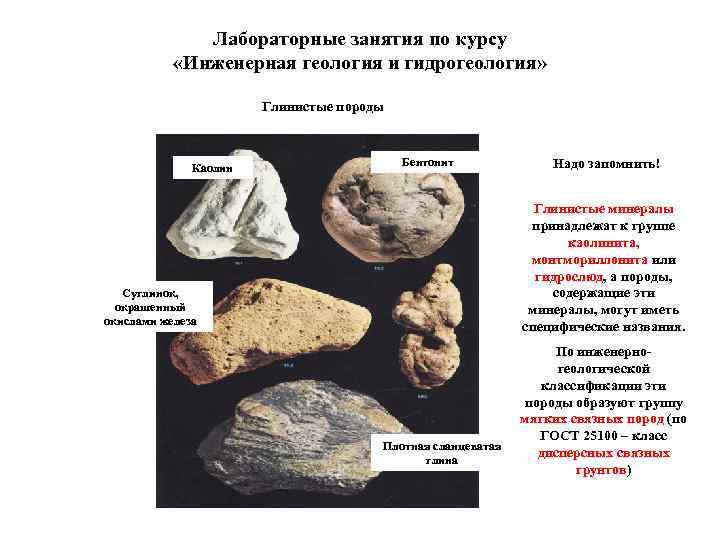

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Глинистые породы Каолин Бентонит Надо запомнить! Глинистые минералы принадлежат к группе каолинита, монтмориллонита или гидрослюд, а породы, Суглинок, содержащие эти окрашенный минералы, могут иметь окислами железа специфические названия. По инженерно- геологической классификации эти породы образуют группу мягких связных пород (по ГОСТ 25100 – класс Плотная сланцеватая глина дисперсных связных грунтов)

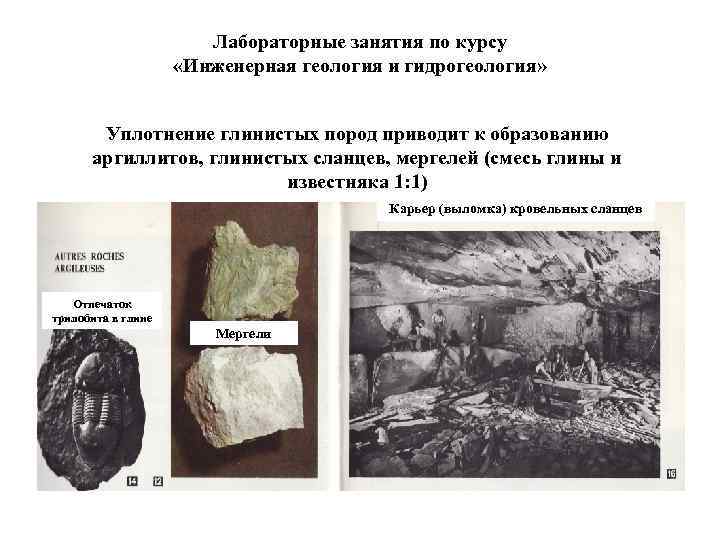

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Уплотнение глинистых пород приводит к образованию аргиллитов, глинистых сланцев, мергелей (смесь глины и известняка 1: 1) Карьер (выломка) кровельных сланцев Отпечаток трилобита в глине Мергели

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Большая группа осадочных пород имеет химическое и биохимимческое происхождение. В настоящее время карбонатообразование легко наблюдать на поверхности земли около источников или в известняковых пещерах. Известковистые туфы Гороховые камни - скопление известковистых шариков Приполированный арагонит Sr, Pb, Zn, Ba, Mg

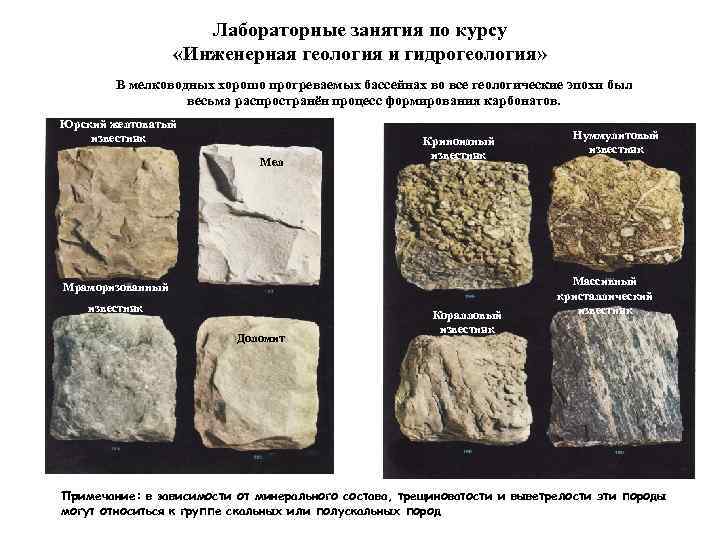

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» В мелководных хорошо прогреваемых бассейнах во все геологические эпохи был весьма распространён процесс формирования карбонатов. Юрский желтоватый известняк Криноидный Нуммулитовый известняк Мел Мраморизованный Массивный кристаллический известняк Коралловый известняк Доломит Примечание: в зависимости от минерального состава, трещиноватости и выветрелости эти породы могут относиться к группе скальных или полускальных пород

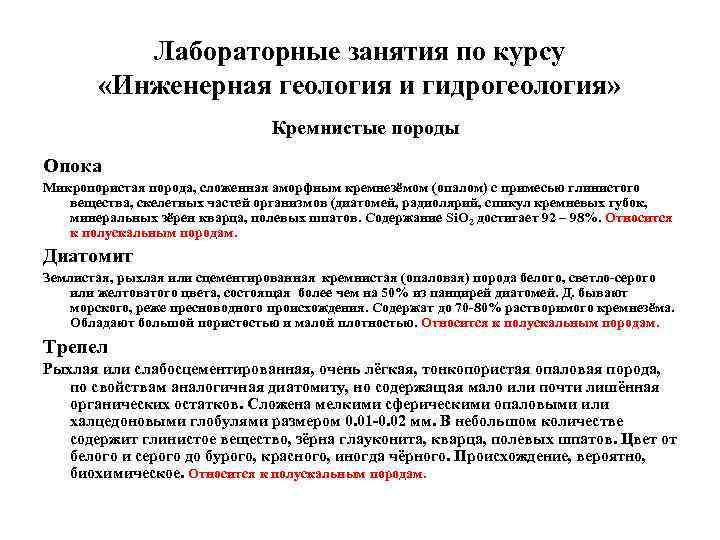

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Кремнистые породы Опока Микропористая порода, сложенная аморфным кремнезёмом (опалом) с примесью глинистого вещества, скелетных частей организмов (диатомей, радиолярий, спикул кремневых губок, минеральных зёрен кварца, полевых шпатов. Содержание Si. O 2 достигает 92 – 98%. Относится к полускальным породам. Диатомит Землистая, рыхлая или сцементированная кремнистая (опаловая) порода белого, светло-серого или желтоватого цвета, состоящая более чем на 50% из панцирей диатомей. Д. бывают морского, реже пресноводного происхождения. Содержат до 70 -80% растворимого кремнезёма. Обладают большой пористостью и малой плотностью. Относится к полускальным породам. Трепел Рыхлая или слабосцементированная, очень лёгкая, тонкопористая опаловая порода, по свойствам аналогичная диатомиту, но содержащая мало или почти лишённая органических остатков. Сложена мелкими сферическими опаловыми или халцедоновыми глобулями размером 0. 01 -0. 02 мм. В небольшом количестве содержит глинистое вещество, зёрна глауконита, кварца, полевых шпатов. Цвет от белого и серого до бурого, красного, иногда чёрного. Происхождение, вероятно, биохимическое. Относится к полускальным породам.

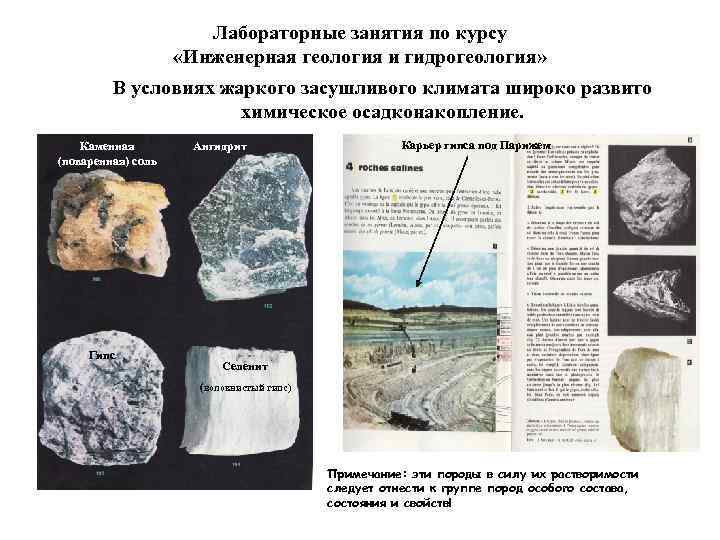

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» В условиях жаркого засушливого климата широко развито химическое осадконакопление. Каменная Ангидрит Карьер гипса под Парижем (поваренная) соль Гипс Селенит (волокнистый гипс) Примечание: эти породы в силу их растворимости следует отнести к группе пород особого состава, состояния и свойств!

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» В условиях жаркого засушливого климата широко развито химическое осадконакопление (сульфаты, соли). Тонкослоистые кристаллы гипса легко расщепляются ножом Образование самосадочных солей на осушке залива Кара-Богаз-Гол При нагревании гипс легко отдаёт воду и переходит в ангидрит Современный процесс формирования химических осадков протекает в лагунах в условиях жаркого климата

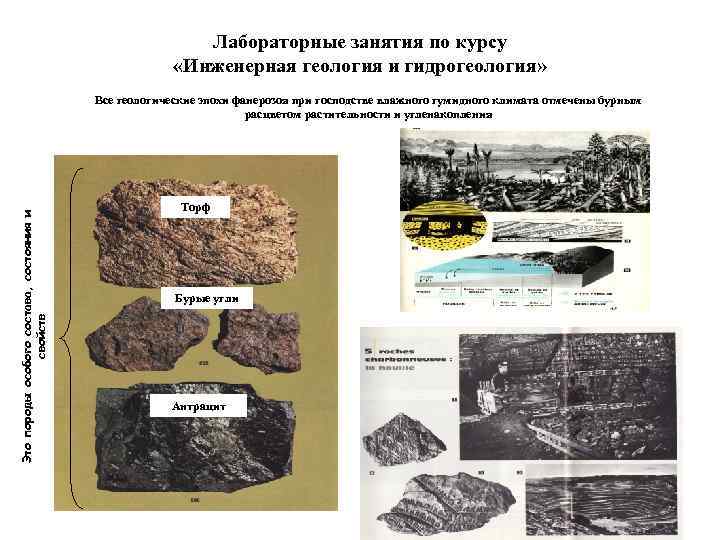

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Все геологические эпохи фанерозоя при господстве влажного гумидного климата отмечены бурным расцветом растительности и угленакопления Торф Это породы особого состава, состояния и Бурые угли свойств Антрацит

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» Процесс накопления осадочных толщ тесно связан с переработкой органики в недрах до уровня жидких и газообразных углеводородов Сырая тяжёлая нефть Образец светлой нефти Образец первой ступени перегонки нефти

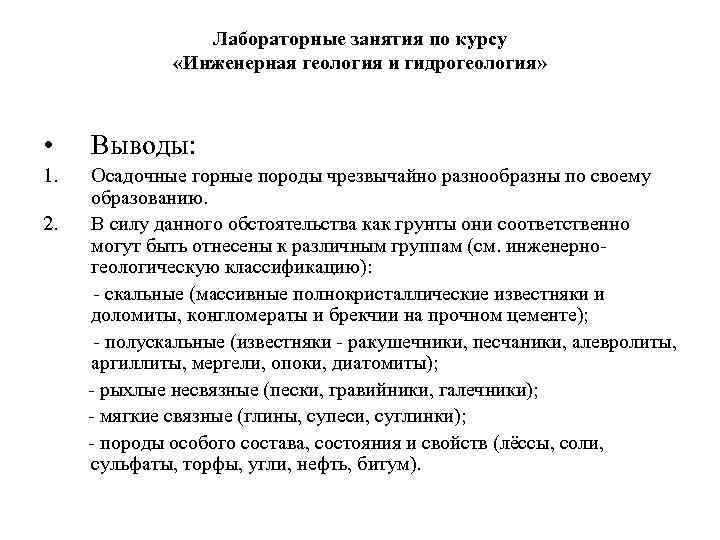

Лабораторные занятия по курсу «Инженерная геология и гидрогеология» • Выводы: 1. Осадочные горные породы чрезвычайно разнообразны по своему образованию. 2. В силу данного обстоятельства как грунты они соответственно могут быть отнесены к различным группам (см. инженерно- геологическую классификацию): - скальные (массивные полнокристаллические известняки и доломиты, конгломераты и брекчии на прочном цементе); - полускальные (известняки - ракушечники, песчаники, алевролиты, аргиллиты, мергели, опоки, диатомиты); - рыхлые несвязные (пески, гравийники, галечники); - мягкие связные (глины, супеси, суглинки); - породы особого состава, состояния и свойств (лёссы, соли, сульфаты, торфы, угли, нефть, битум).

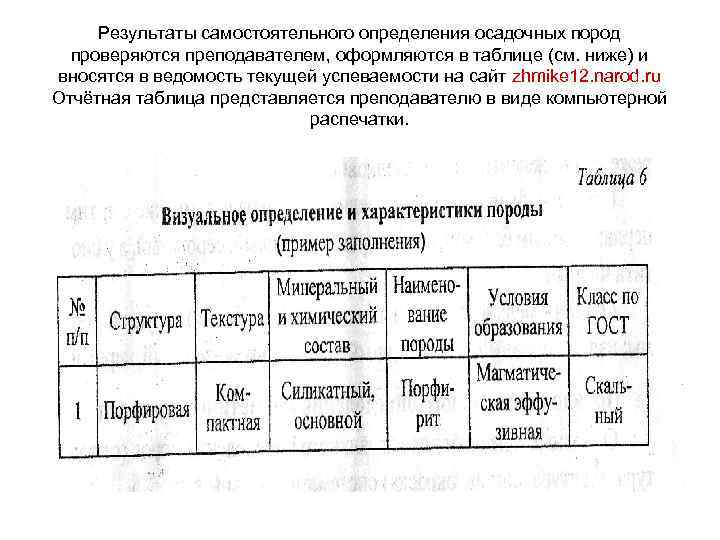

Результаты самостоятельного определения осадочных пород проверяются преподавателем, оформляются в таблице (см. ниже) и вносятся в ведомость текущей успеваемости на сайт zhmike 12. narod. ru Отчётная таблица представляется преподавателю в виде компьютерной распечатки.
