Лабораторная работа "Основы проектирования локальных сетей с использованием пакета имитационного моделирования Opnet Guru Academic Edition"

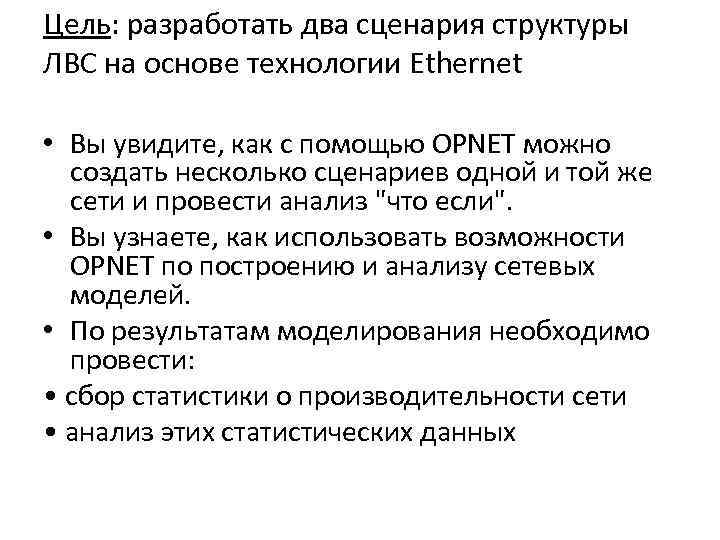

Цель: разработать два сценария структуры ЛВС на основе технологии Ethernet • Вы увидите, как с помощью OPNET можно создать несколько сценариев одной и той же сети и провести анализ "что если". • Вы узнаете, как использовать возможности OPNET по построению и анализу сетевых моделей. • По результатам моделирования необходимо провести: • сбор статистики о производительности сети • анализ этих статистических данных

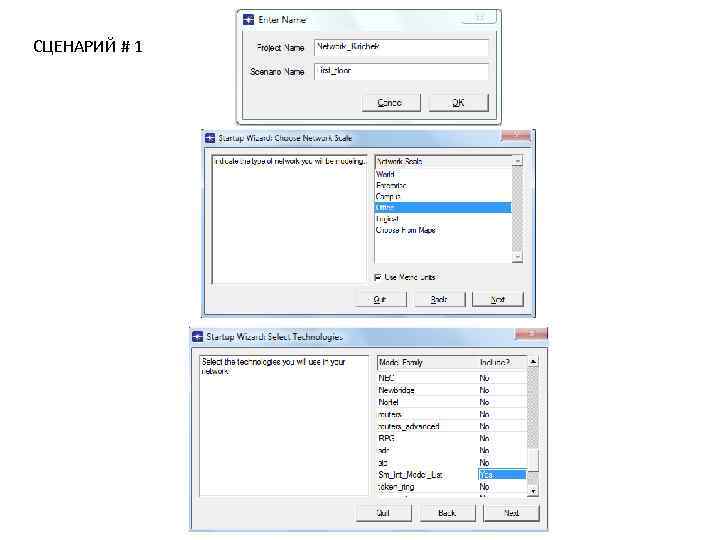

СЦЕНАРИЙ # 1

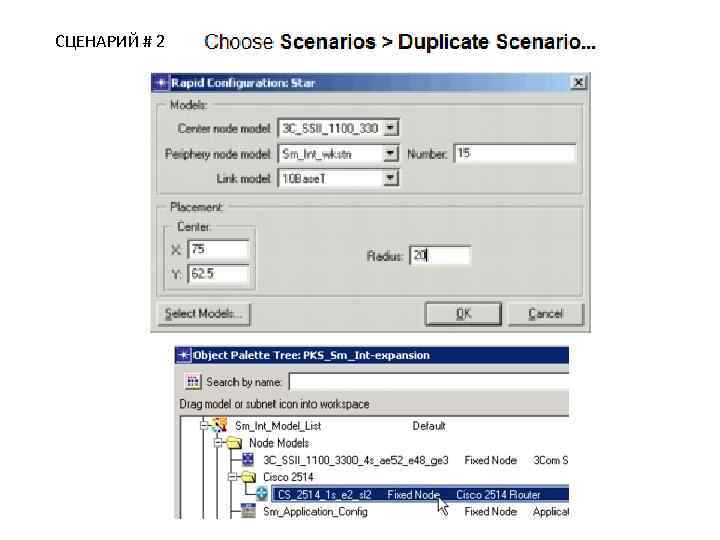

СЦЕНАРИЙ # 2

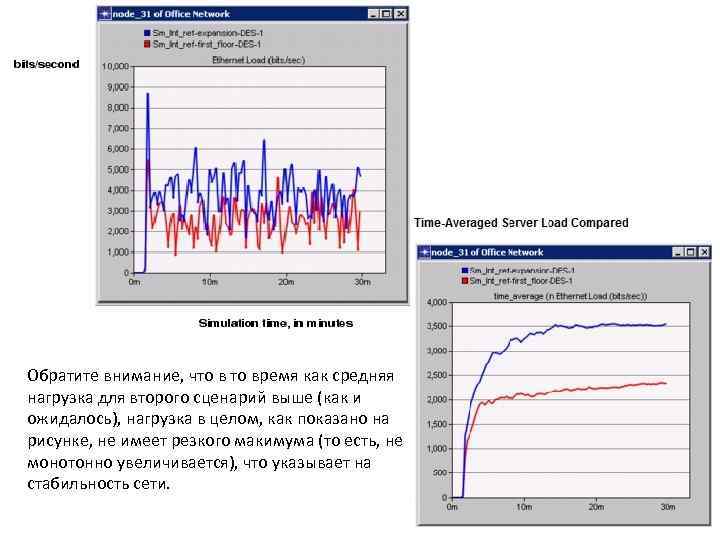

Обратите внимание, что время как средняя нагрузка для второго сценарий выше (как и ожидалось), нагрузка в целом, как показано на рисунке, не имеет резкого макимума (то есть, не монотонно увеличивается), что указывает на стабильность сети.

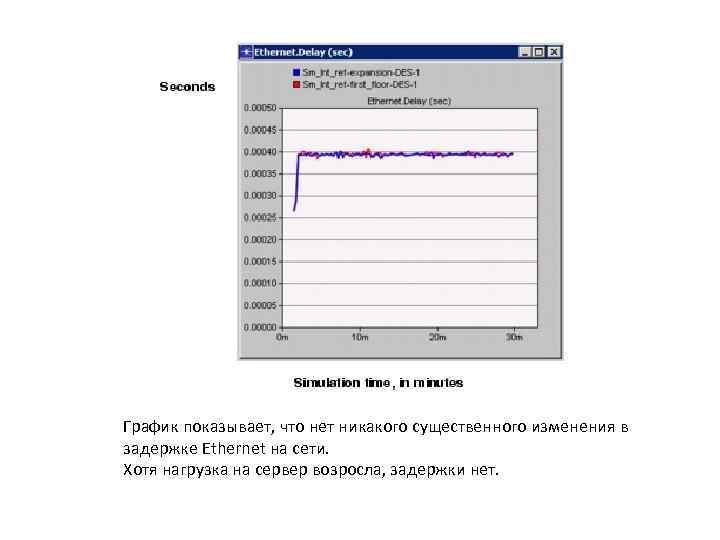

График показывает, что нет никакого существенного изменения в задержке Ethernet на сети. Хотя нагрузка на сервер возросла, задержки нет.
