Лабораторная работа № 3

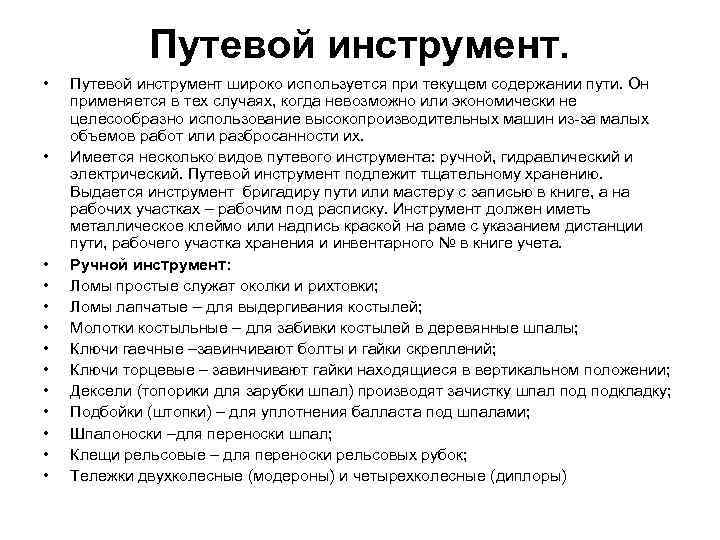

Путевой инструмент. • • • • Путевой инструмент широко используется при текущем содержании пути. Он применяется в тех случаях, когда невозможно или экономически не целесообразно использование высокопроизводительных машин из-за малых объемов работ или разбросанности их. Имеется несколько видов путевого инструмента: ручной, гидравлический и электрический. Путевой инструмент подлежит тщательному хранению. Выдается инструмент бригадиру пути или мастеру с записью в книге, а на рабочих участках – рабочим под расписку. Инструмент должен иметь металлическое клеймо или надпись краской на раме с указанием дистанции пути, рабочего участка хранения и инвентарного № в книге учета. Ручной инструмент: Ломы простые служат околки и рихтовки; Ломы лапчатые – для выдергивания костылей; Молотки костыльные – для забивки костылей в деревянные шпалы; Ключи гаечные –завинчивают болты и гайки скреплений; Ключи торцевые – завинчивают гайки находящиеся в вертикальном положении; Дексели (топорики для зарубки шпал) производят зачистку шпал подкладку; Подбойки (штопки) – для уплотнения балласта под шпалами; Шпалоноски –для переноски шпал; Клещи рельсовые – для переноски рельсовых рубок; Тележки двухколесные (модероны) и четырехколесные (диплоры)

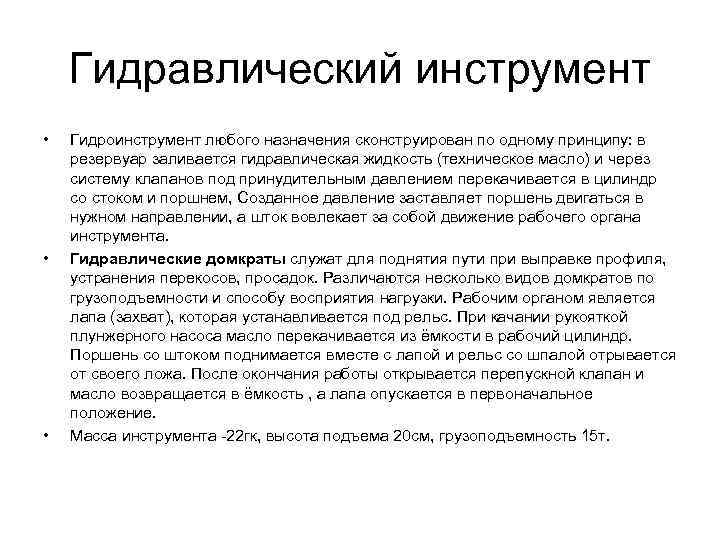

Гидравлический инструмент • • • Гидроинструмент любого назначения сконструирован по одному принципу: в резервуар заливается гидравлическая жидкость (техническое масло) и через систему клапанов под принудительным давлением перекачивается в цилиндр со стоком и поршнем, Созданное давление заставляет поршень двигаться в нужном направлении, а шток вовлекает за собой движение рабочего органа инструмента. Гидравлические домкраты служат для поднятия пути при выправке профиля, устранения перекосов, просадок. Различаются несколько видов домкратов по грузоподъемности и способу восприятия нагрузки. Рабочим органом является лапа (захват), которая устанавливается под рельс. При качании рукояткой плунжерного насоса масло перекачивается из ёмкости в рабочий цилиндр. Поршень со штоком поднимается вместе с лапой и рельс со шпалой отрывается от своего ложа. После окончания работы открывается перепускной клапан и масло возвращается в ёмкость , а лапа опускается в первоначальное положение. Масса инструмента -22 гк, высота подъема 20 см, грузоподъемность 15 т.
• • • Рихтовщик марки ГР-12 Б Он предназначен для перемещения пути в горизонтальном направлении вместе со шпальной решёткой. Прибор устанавливается в шпальном ящике и узкая его часть подсовывается под рельс. При перекачке масла из резервуара с помощью ручного насоса, в рабочий цилиндр шток выдвигается и принудительно заглубляет самоустанавливающееся устройство в балласт с небольшим подъемом РШР. При дальнейшем давлении шток выдвигается упирается в рельс и перемещает РШР в поперечном направлении. Масса прибора -15 кг, ход штока-10 см, усилие –до 60 т. Разгонщик стыков РН-04 Он служит для разгона и регулировки стыковых зазоров. Прибор на колесах, его накатывают по одной нитке пути на стык и устанавливают точно над зазором. Опущенный на рельс прибор закрепляется за головки смежных рельсов с помощью клиньев. Масло из резервуара в цилиндр перекачивается в ручную. Распорное усилие передается через корпус на один рельс зазор в стыке начинает увеличиваться. После операции масло уходит из цилиндра резервуар и при помощи пружин шток возвращается на место. Масса прибора -60 кг, ход штока – до 15 см, создаваемое усилие -2450 т.
Шпалоподбойка ЭШП 9 МЗ • Шпалоподбойка ЭШП 9 МЗ для уплотнения балласта под шпалами в тех случаях, когда невозможно или экономически нецелесообразно использовать большие путевые машины непрерывного действия из-за малых объемов работ, их разбросанности и т. д. • • Качественное уплотнение за счет максимальной передачи энергии колебаний балласту при минимальной вибрации на рукоятках. • • Наличие выключателя позволяет уменьшить вибрационную нагрузку на оператора, создает комфортность в работе. Технические характеристики Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт 0, 37 Габаритные размеры, мм 1200 x 575 Масса, кг 18, 5

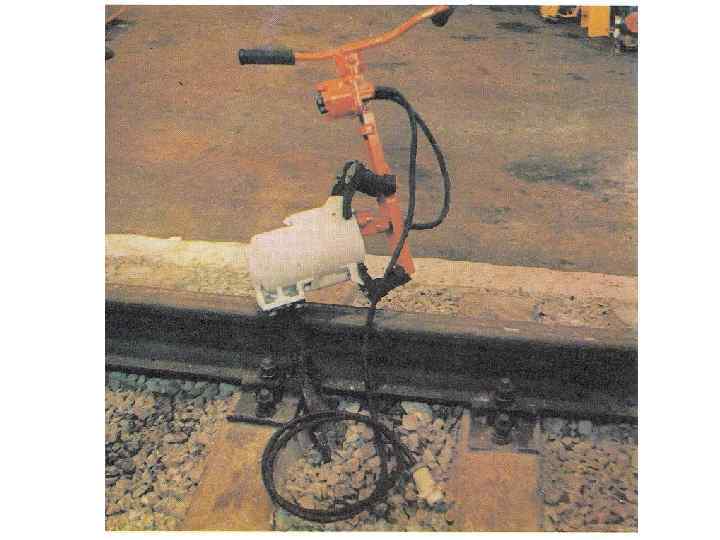

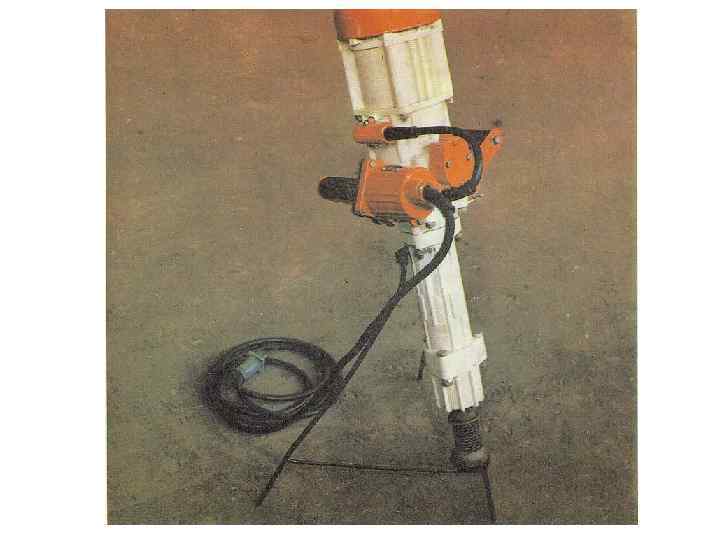

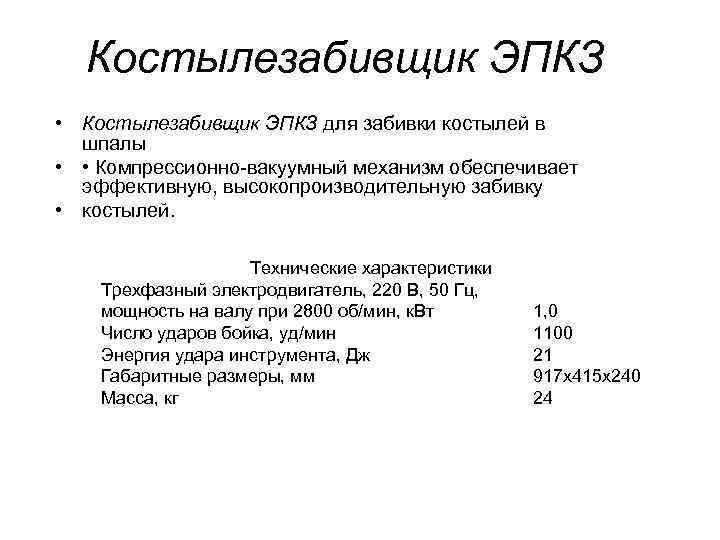

Костылезабивщик ЭПКЗ • Костылезабивщик ЭПКЗ для забивки костылей в шпалы • • Компрессионно-вакуумный механизм обеспечивает эффективную, высокопроизводительную забивку • костылей. Технические характеристики Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт Число ударов бойка, уд/мин Энергия удара инструмента, Дж Габаритные размеры, мм Масса, кг 1, 0 1100 21 917 x 415 x 240 24

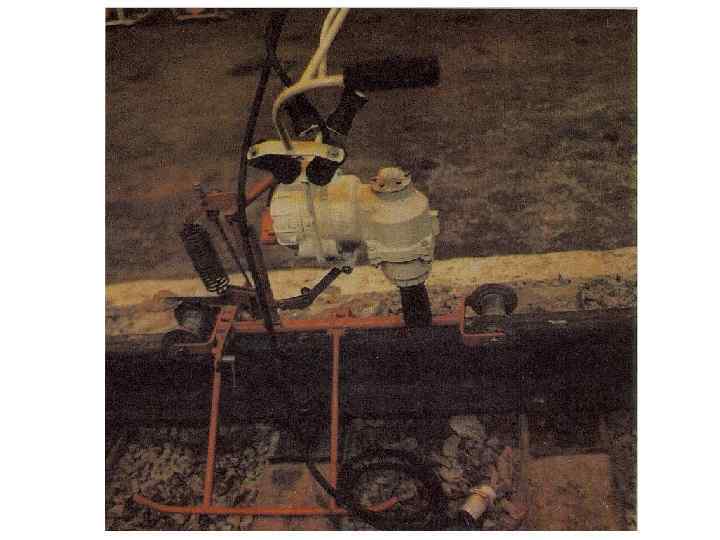

Ключ путевой универсальный КПУ • Ключ путевой универсальный КПУ для завинчивания и отвинчивания гаек стыковых, клеммных и закладных болтов. • Быстрая переналадка с вертикальных на горизонтальные болты. • Крутящий момент не передается на оператора. • Ударно-импульсный механизм обеспечивает большой крутящий момент при отвертывании, позволяющий разбирать старые пути. • По требованию заказчика может комплектоваться шпинделем для сверления шпал под шурупы Технические характеристики Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт Крутящий момент, Нм Габаритные размеры, мм Масса, кг 0, 37 до 600 810 x 650 x 820 27

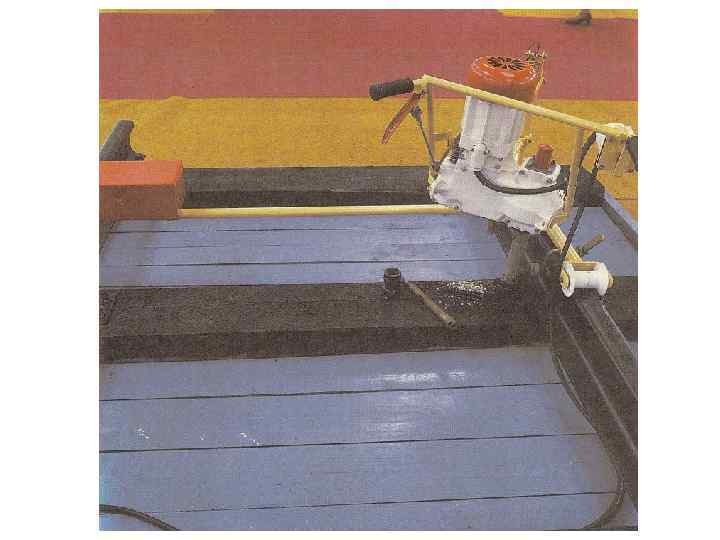

Шуруповерт ШВ 2 М • • Шуруповерт ШВ 2 М для завертывания и отвертывания путевых шурупов, гаек клеммных и закладных болтов и сверления отверстий под шурупы и костыли. Две скорости при завинчивании и отвинчивании. . Значительный крутящий момент при отвертывании, позволяющий разбирать старые пути. Принудительная смазка редуктора. Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт Частота вращения (завинчивание и отвинчивание) на малой и высокой скорости, об/мин Частота вращения шпинделя для сверла, об/мин Пределы регулирования крутящего момента при Максимальный крутящий момент при отвертывании, к. Гм Габаритные размеры, мм Масса, кг 1, 7 45/250 980 120. . . 450 90 1170 x 1770 x 660 63
Станок релъсосверлилъный 1024 В • • Станок релъсосверлилъный 1024 В для сверления отверстий под стыковые болты и рельсовые соединители в незакаленных рельсах. Облегченный станок с ручной подачей сверла. Технические характеристики • • Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт Частота вращения сверла, об/мин Зажимной патрон шпинделя, конус Морзе Максимальный диаметр сверления, мм (прочность шейки до 90 к. Н/см 2) Габаритные размеры, мм Масса, кг 1, 0 93 4 36 1060 x 260 x 330 40

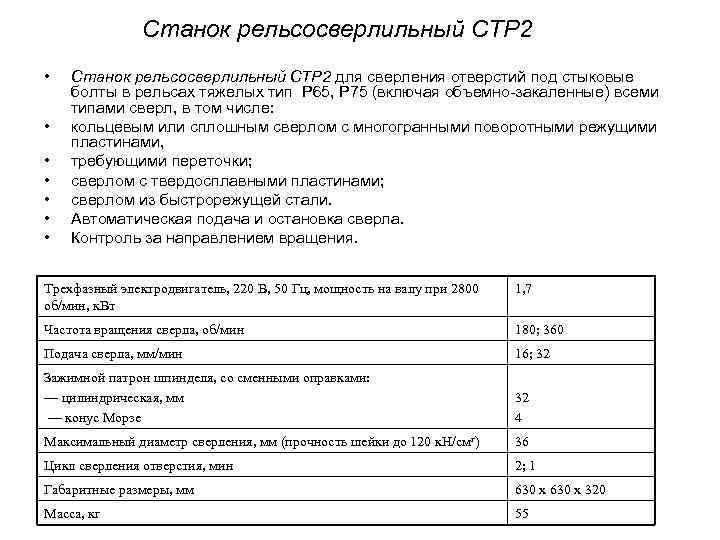

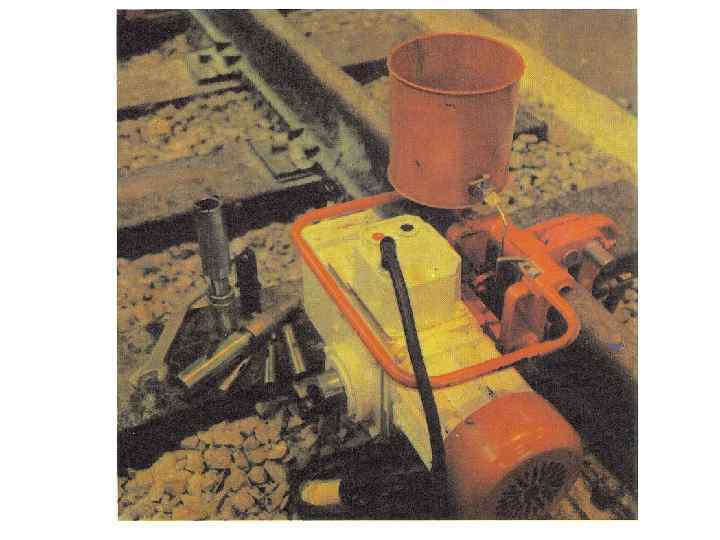

Станок рельсосверлильный СТР 2 • • Станок рельсосверлильный СТР 2 для сверления отверстий под стыковые болты в рельсах тяжелых тип Р 65, Р 75 (включая объемно-закаленные) всеми типами сверл, в том числе: кольцевым или сплошным сверлом с многогранными поворотными режущими пластинами, требующими переточки; сверлом с твердосплавными пластинами; сверлом из быстрорежущей стали. Автоматическая подача и остановка сверла. Контроль за направлением вращения. Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт 1, 7 Частота вращения сверла, об/мин 180; 360 Подача сверла, мм/мин 16; 32 Зажимной патрон шпинделя, со сменными оправками: — цилиндрическая, мм — конус Морзе 32 4 Максимальный диаметр сверления, мм (прочность шейки до 120 к. Н/смг) 36 Цикл сверления отверстия, мин 2; 1 Габаритные размеры, мм 630 х 320 Масса, кг 55

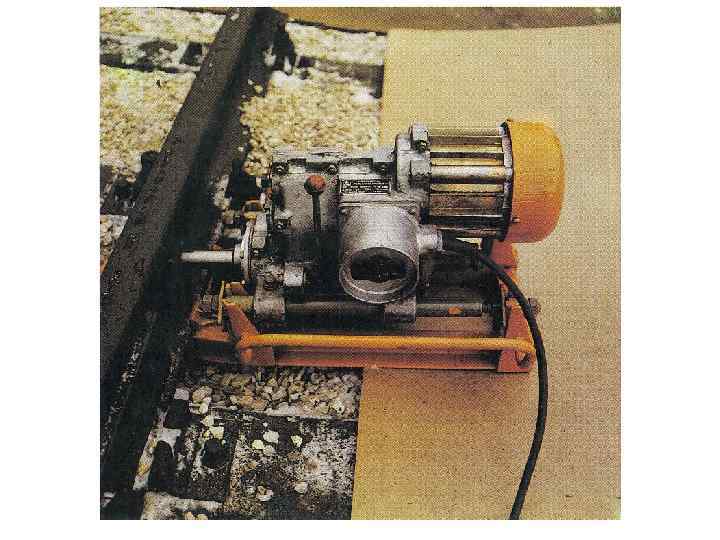

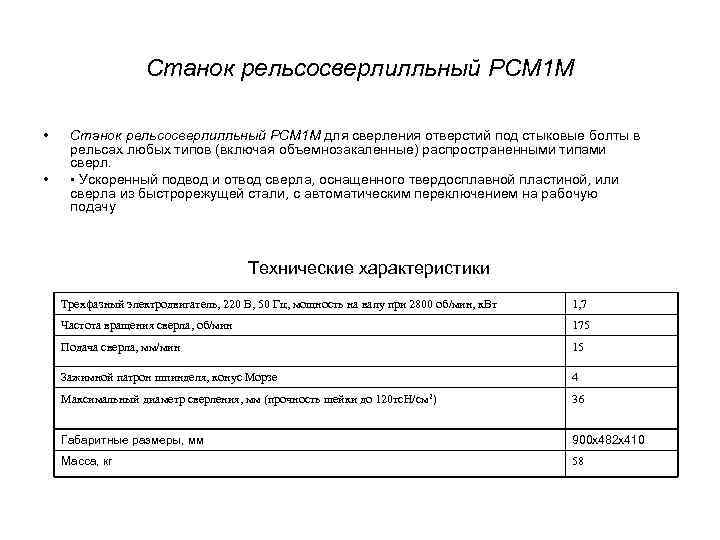

Станок рельсосверлилльный РСМ 1 М • • Станок рельсосверлилльный РСМ 1 М для сверления отверстий под стыковые болты в рельсах любых типов (включая объемнозакаленные) распространенными типами сверл. • Ускоренный подвод и отвод сверла, оснащенного твердосплавной пластиной, или сверла из быстрорежущей стали, с автоматическим переключением на рабочую подачу Технические характеристики Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт 1, 7 Частота вращения сверла, об/мин 175 Подача сверла, мм/мин 15 Зажимной патрон шпинделя, конус Морзе 4 Максимальный диаметр сверления, мм (прочность шейки до 120 тс. Н/см 2) 36 Габаритные размеры, мм 900 x 482 x 410 Масса, кг 58

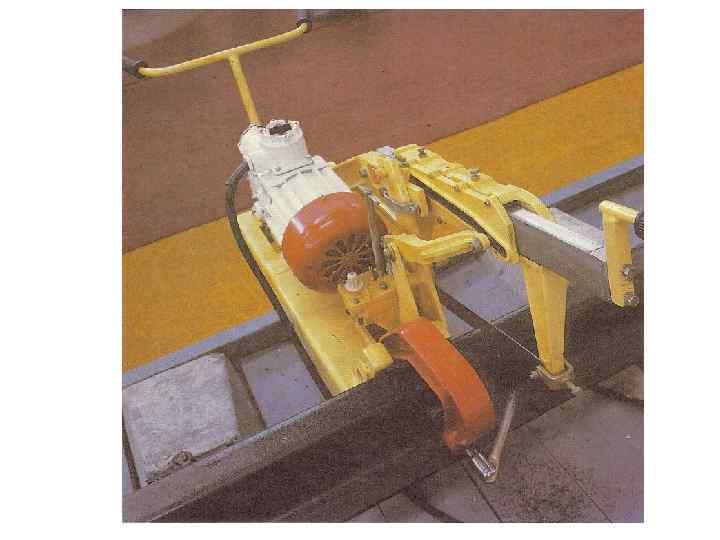

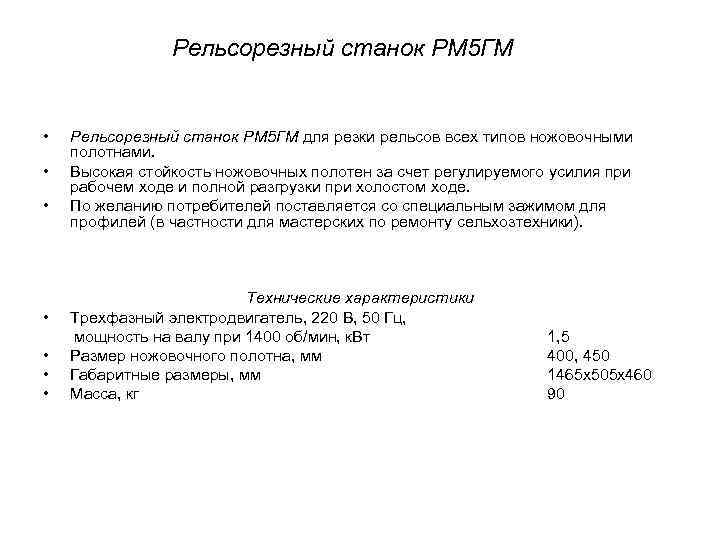

Рельсорезный станок РМ 5 ГМ • • Рельсорезный станок РМ 5 ГМ для резки рельсов всех типов ножовочными полотнами. Высокая стойкость ножовочных полотен за счет регулируемого усилия при рабочем ходе и полной разгрузки при холостом ходе. По желанию потребителей поставляется со специальным зажимом для профилей (в частности для мастерских по ремонту сельхозтехники). Технические характеристики Трехфазный электродвигатель, 220 В, 50 Гц, мощность на валу при 1400 об/мин, к. Вт Размер ножовочного полотна, мм Габаритные размеры, мм Масса, кг 1, 5 400, 450 1465 x 505 x 460 90

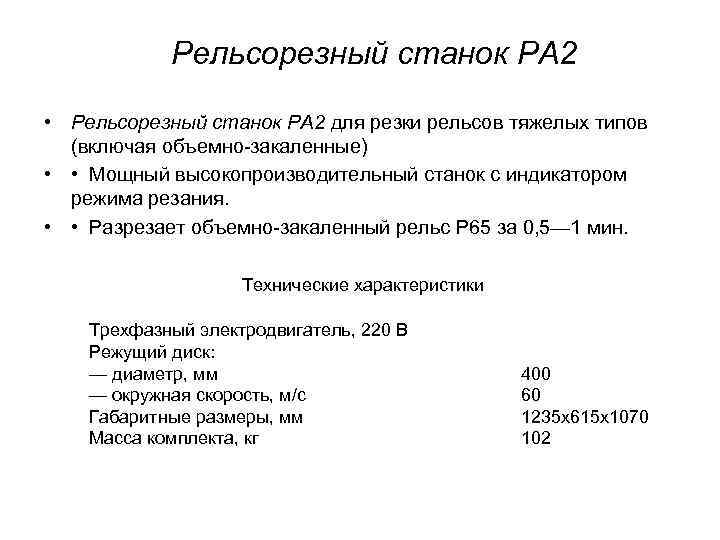

Рельсорезный станок РА 2 • Рельсорезный станок РА 2 для резки рельсов тяжелых типов (включая объемно-закаленные) • • Мощный высокопроизводительный станок с индикатором режима резания. • • Разрезает объемно-закаленный рельс Р 65 за 0, 5— 1 мин. Технические характеристики Трехфазный электродвигатель, 220 В Режущий диск: — диаметр, мм — окружная скорость, м/с Габаритные размеры, мм Масса комплекта, кг 400 60 1235 x 615 x 1070 102

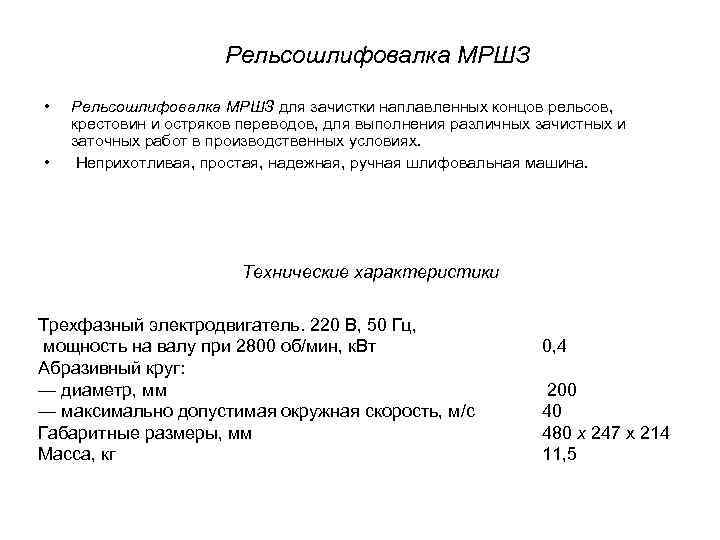

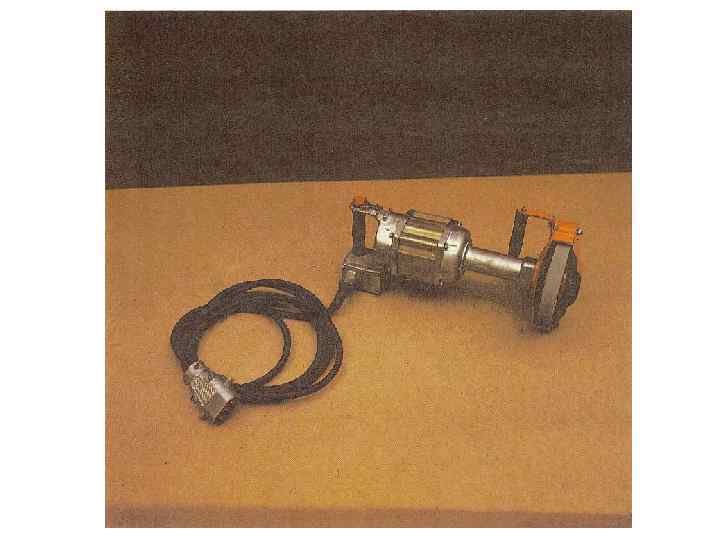

Рельсошлифовалка МРШЗ • • Рельсошлифовалка МРШЗ для зачистки наплавленных концов рельсов, крестовин и остряков переводов, для выполнения различных зачистных и заточных работ в производственных условиях. Неприхотливая, простая, надежная, ручная шлифовальная машина. Технические характеристики Трехфазный электродвигатель. 220 В, 50 Гц, мощность на валу при 2800 об/мин, к. Вт Абразивный круг: — диаметр, мм — максимально допустимая окружная скорость, м/с Габаритные размеры, мм Масса, кг 0, 4 200 40 480 х 247 х 214 11, 5

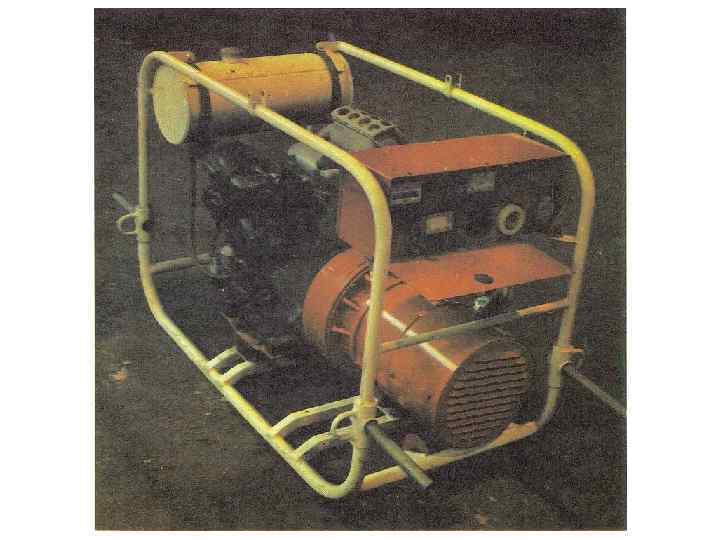

Миниэлектростанции АБ 2, АБ 4, АД 2, АД 4 • Миниэлектростанции АБ 2, АБ 4, АД 2, АД 4 мощностью 2, 5 и 5 к. Вт для питания электроэнергией широкой гаммы трехфазных и однофазных потребителей, в том числе механизированного путевого инструмента и бытовых электроприборов, в ситуациях, когда питание от стационарной сети невозможно (на ж. д. перегонах, стройках, дачных участках, в местах временного содержания скота, в чрезвычайных ситуациях). АБ 2 АБ 4 АД 2 АД 4 Мощность, к. Вт 2, 5 5 2, 5 3, 2 Напряжение, В 220 220; 380 Частота, Гц 50 50 переменный трехфазный. 0, 8 08 08 0, 8 бензиновый дизельный УД 15 -М 1, ДМ 1 Э УД 25 -М 1 СН 6 Д Расход топлива, л/ч 1. 7 3, 2 1, 2 бака, л 12 12 5 5 1140 х 630 х 760 1140 x 630 x 760 990 x 630 x 700 990 х 630 х 700 11 О 140 130 Род тока Коэффициент Двигатель Тип Габаритные Масса, кг переменный трехфазный;

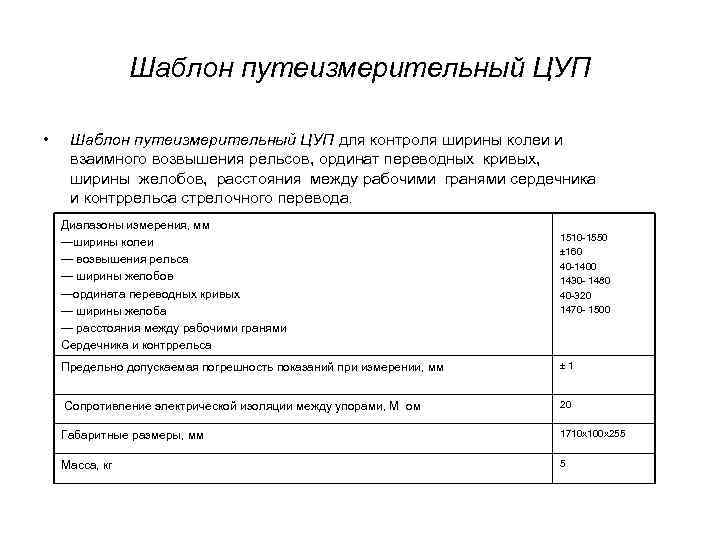

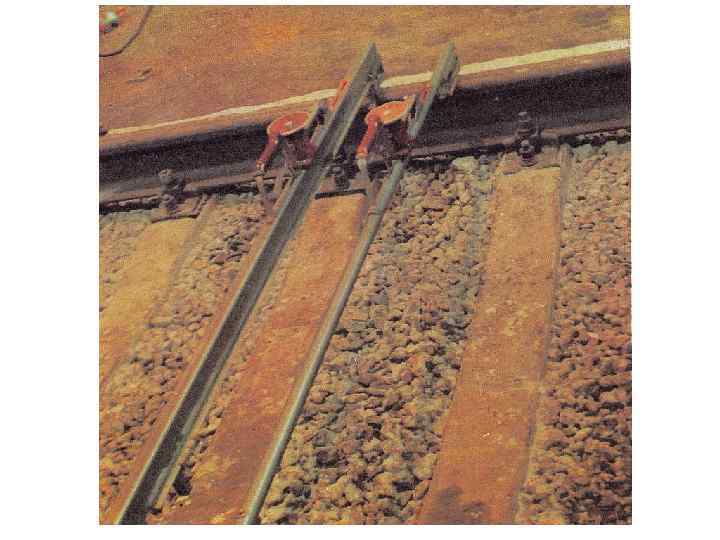

Шаблон путеизмерительный ЦУП • Шаблон путеизмерительный ЦУП для контроля ширины колеи и взаимного возвышения рельсов, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника и контррельса стрелочного перевода. Диапазоны измерения, мм —ширины колеи — возвышения рельса — ширины желобов —ордината переводных кривых — ширины желоба — расстояния между рабочими гранями Сердечника и контррельса Предельно допускаемая погрешность показаний при измерении, мм Сопротивление электрической изоляции между упорами, М ом 1510 -1550 ± 160 40 -1400 1430 - 1480 40 -320 1470 - 1500 ± 1 20 Габаритные размеры, мм 1710 x 100 x 255 Масса, кг 5

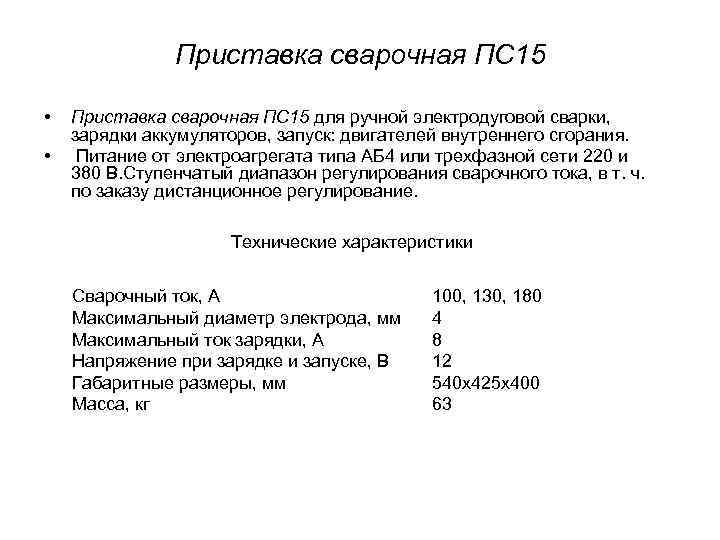

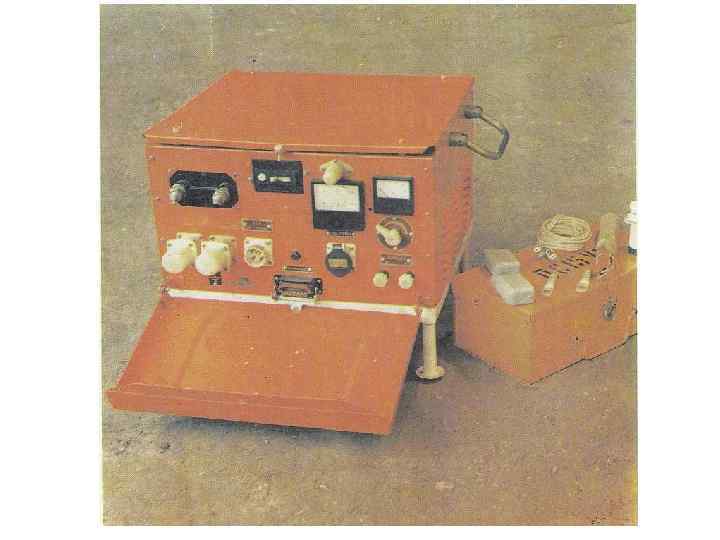

Приставка сварочная ПС 15 • • Приставка сварочная ПС 15 для ручной электродуговой сварки, зарядки аккумуляторов, запуск: двигателей внутреннего сгорания. Питание от электроагрегата типа АБ 4 или трехфазной сети 220 и 380 В. Ступенчатый диапазон регулирования сварочного тока, в т. ч. по заказу дистанционное регулирование. Технические характеристики Сварочный ток, А Максимальный диаметр электрода, мм Максимальный ток зарядки, А Напряжение при зарядке и запуске, В Габаритные размеры, мм Масса, кг 100, 130, 180 4 8 12 540 x 425 x 400 63
Арматура кабельная А К для распределения и подачи электроэнергии от электроагрегатов и токоразборных точек к широкой гамме потребителей. • Автоматический выключатель. • Защита от перегрузок и короткого замыкания Технические характеристики Ток трехфазный, переменный, 220 В, 50 Гц, А Количество розеток: — для подключения потребителей — для подключения второй арматуры Габаритные размеры, мм Масса, кг 25 4 1 275 х 245 х 200 5
