Лабораторная работа № 3 (8) Тема: Выбор измерительных средств Цель работы: Выбор измерительных средств в зависимости от размеров деталей, их допусков, характера производства. Задания и порядок выполнения 1. Изучить факторы, влияющие на выбор измерительных средств. 2. Для размеров, указанных на чертеже детали в соответствии с точностью ее изготовления определить допустимые погрешности измерения по табл. 1 (ГОСТ 8. 05181). 3. Выбрать по табл. 2 измерительное средство, погрешность измерения которого не превышает допустимую величину погрешности измерения. 4. Заполнить табл. 3

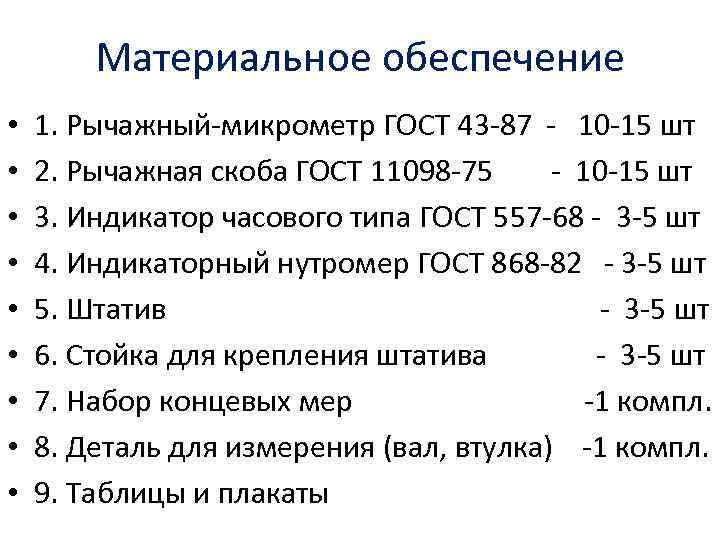

Материальное обеспечение • • • 1. Рычажный-микрометр ГОСТ 43 -87 - 10 -15 шт 2. Рычажная скоба ГОСТ 11098 -75 - 10 -15 шт 3. Индикатор часового типа ГОСТ 557 -68 - 3 -5 шт 4. Индикаторный нутромер ГОСТ 868 -82 - 3 -5 шт 5. Штатив - 3 -5 шт 6. Стойка для крепления штатива - 3 -5 шт 7. Набор концевых мер -1 компл. 8. Деталь для измерения (вал, втулка) -1 компл. 9. Таблицы и плакаты

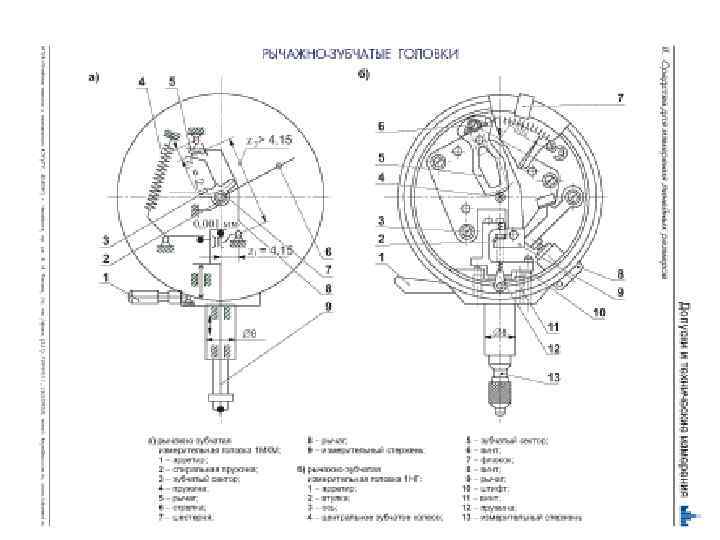

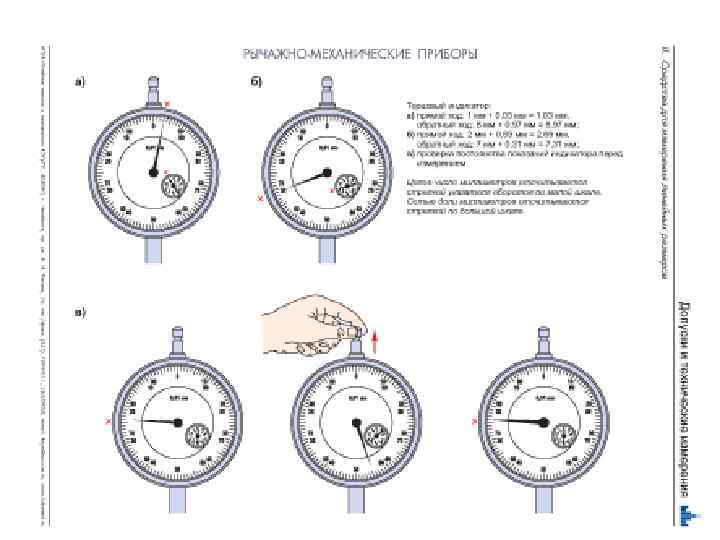

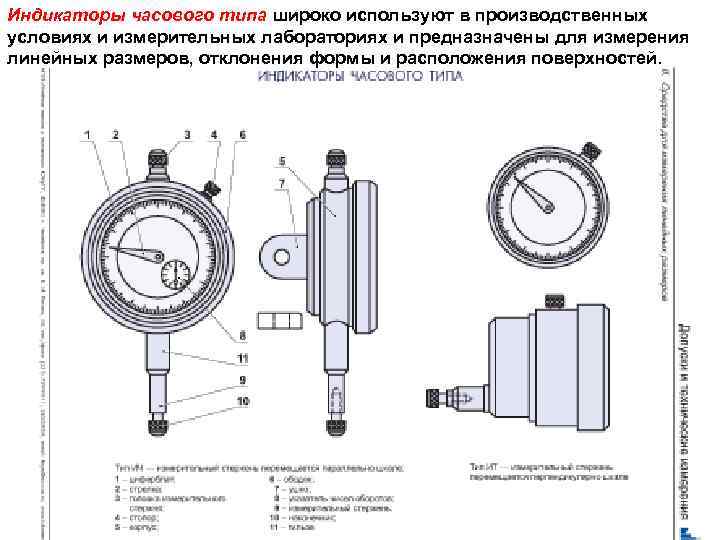

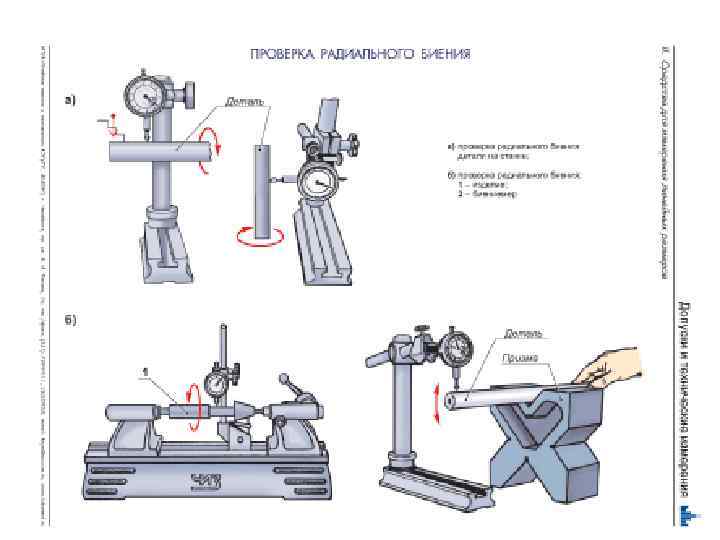

Индикаторы часового типа широко используют в производственных условиях и измерительных лабораториях и предназначены для измерения линейных размеров, отклонения формы и расположения поверхностей.

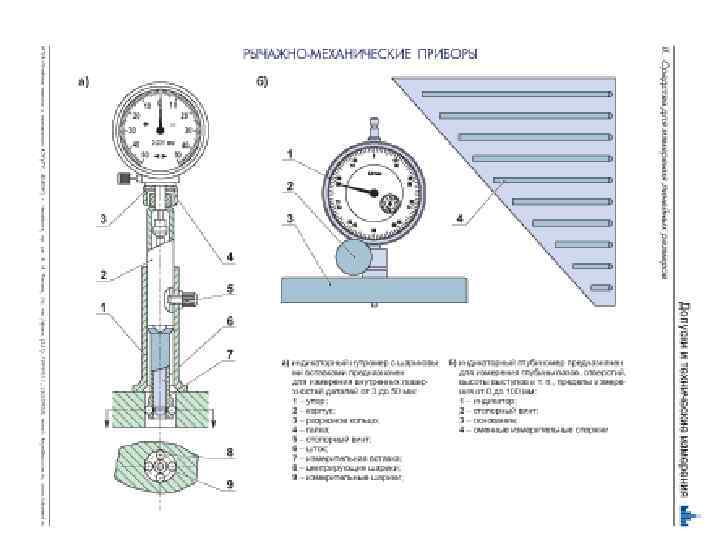

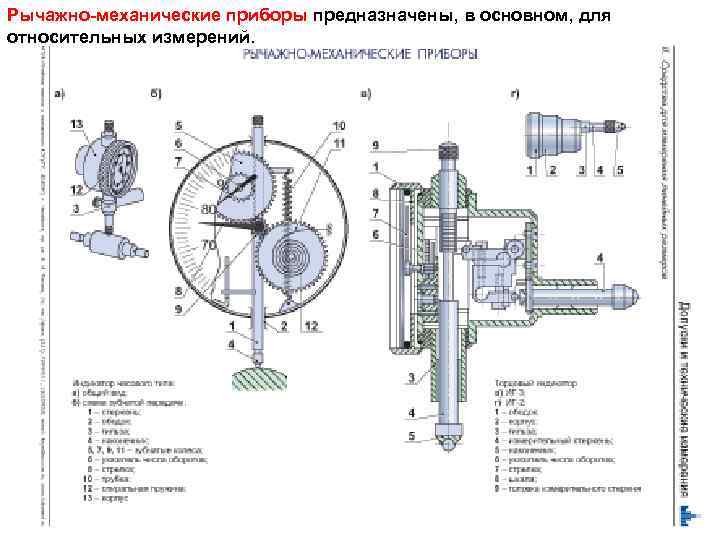

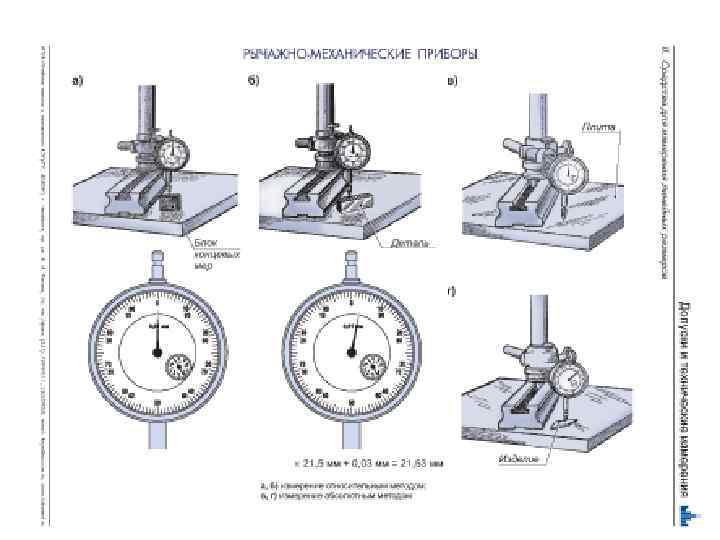

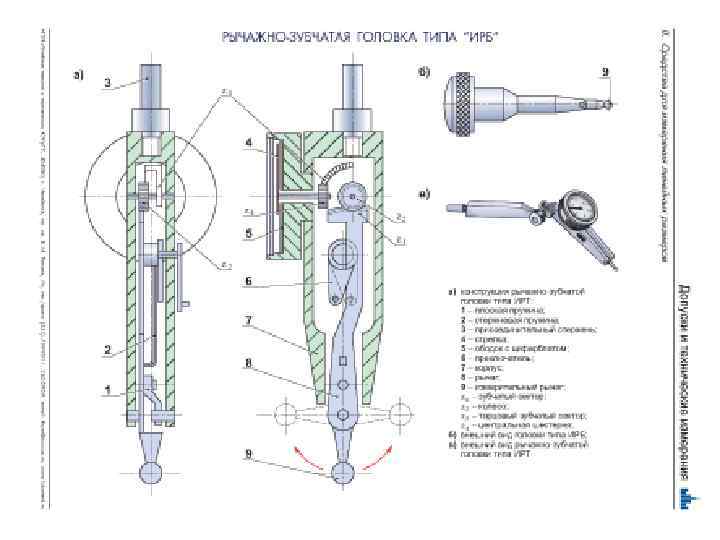

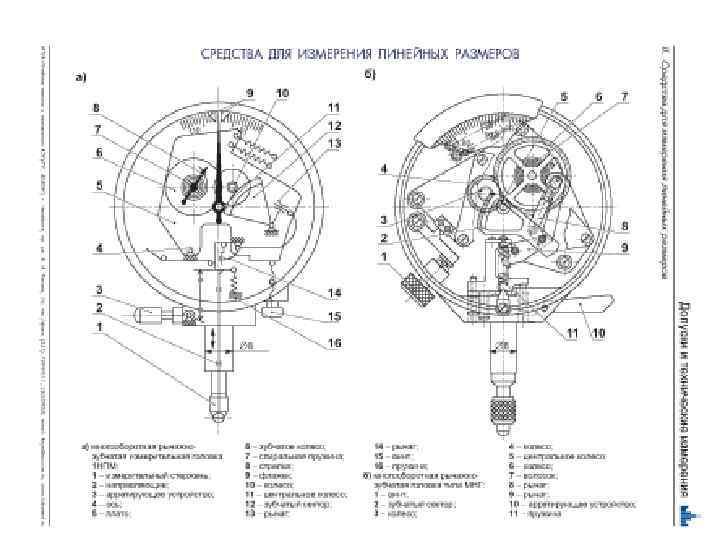

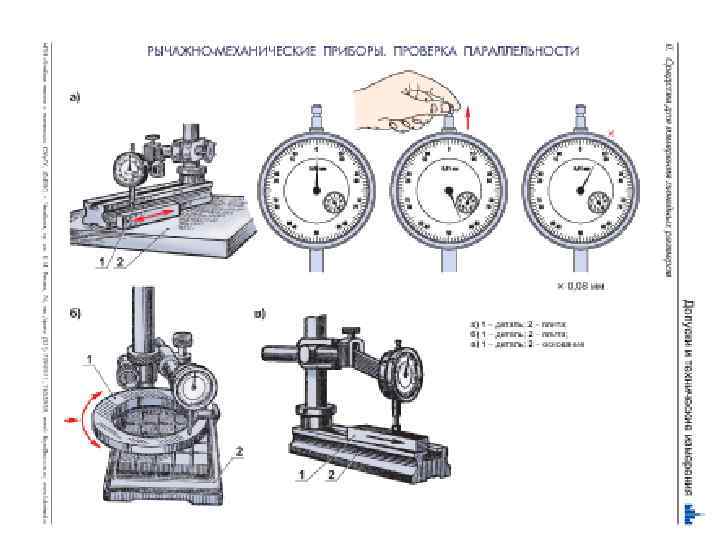

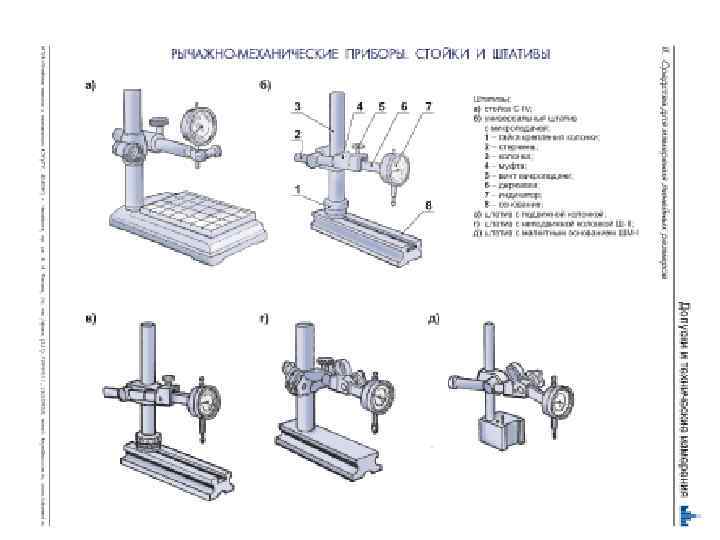

Рычажно-механические приборы предназначены, в основном, для относительных измерений.

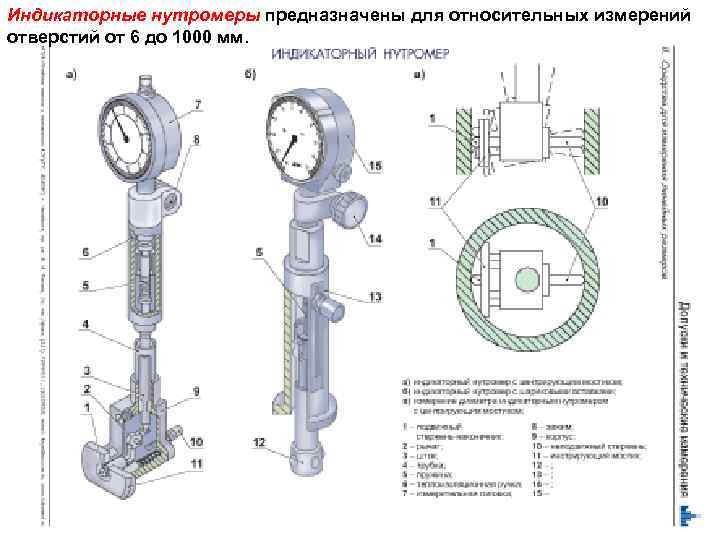

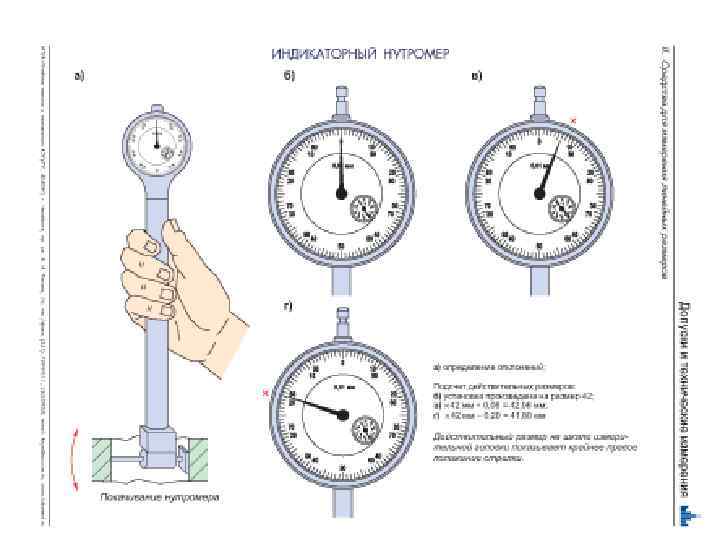

Индикаторные нутромеры предназначены для относительных измерений отверстий от 6 до 1000 мм.

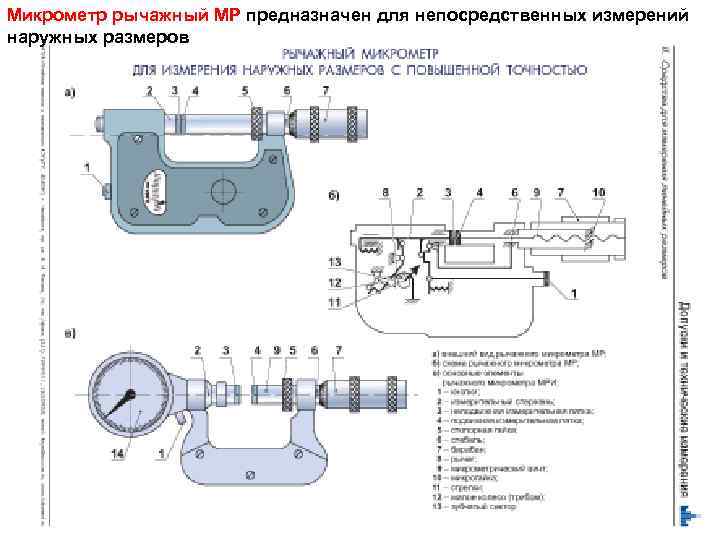

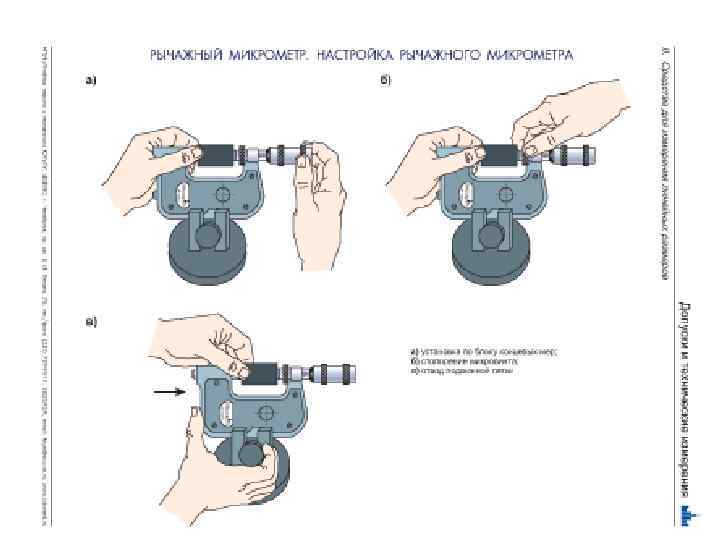

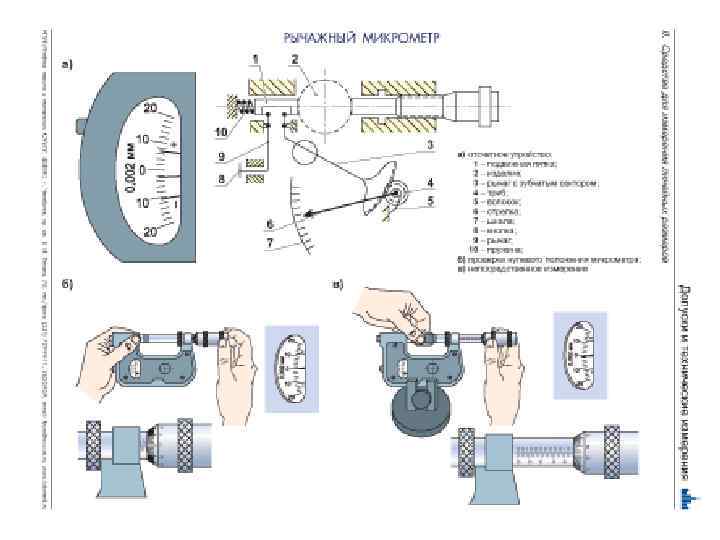

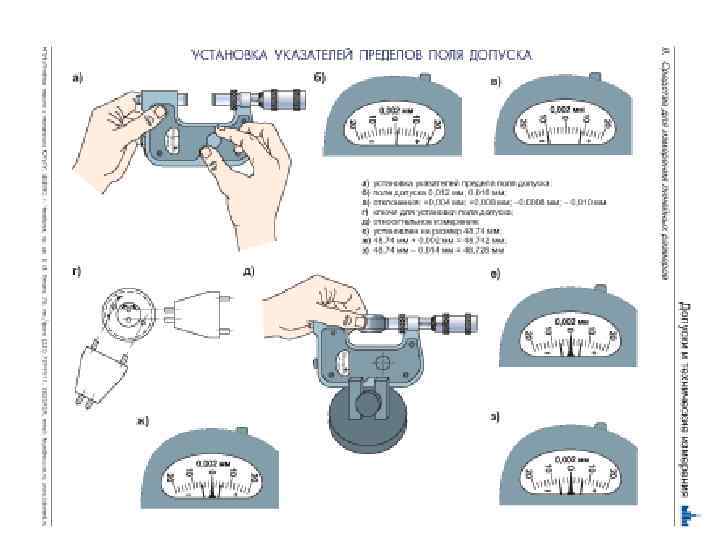

Микрометр рычажный МР предназначен для непосредственных измерений наружных размеров

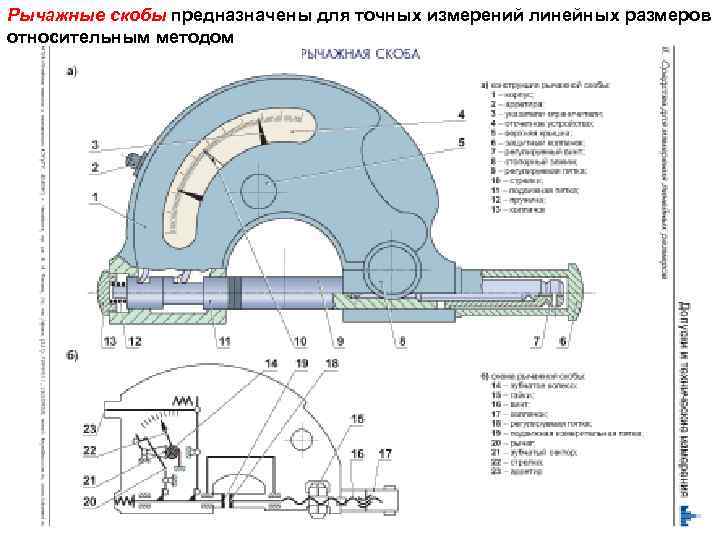

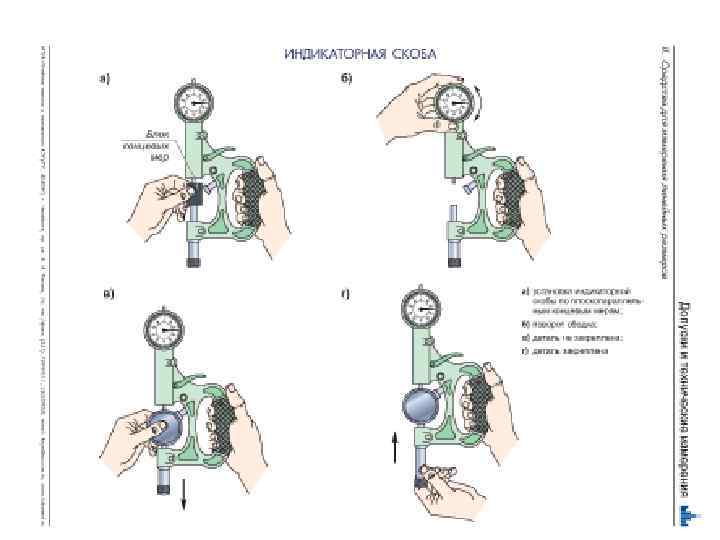

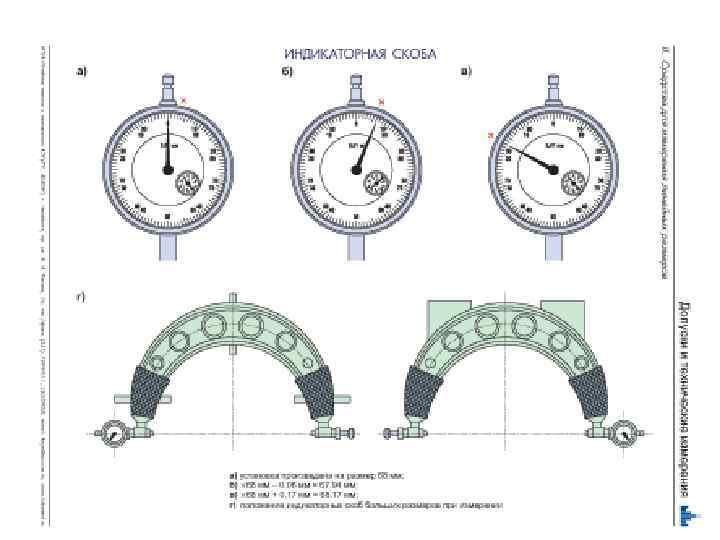

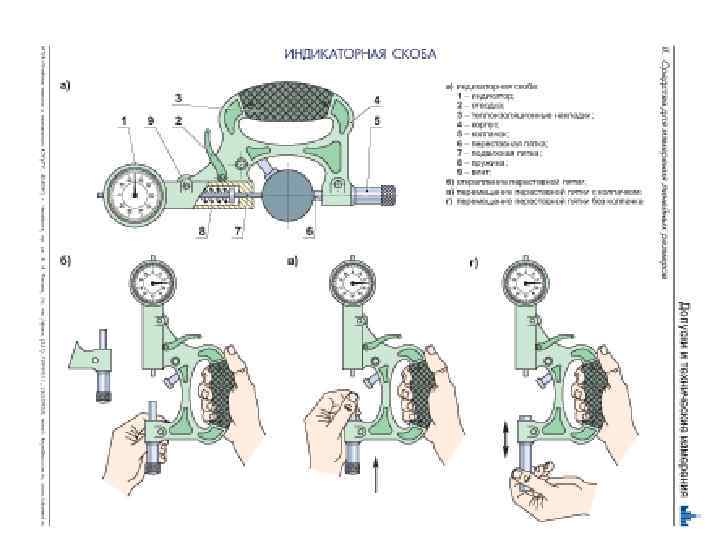

Рычажные скобы предназначены для точных измерений линейных размеров относительным методом

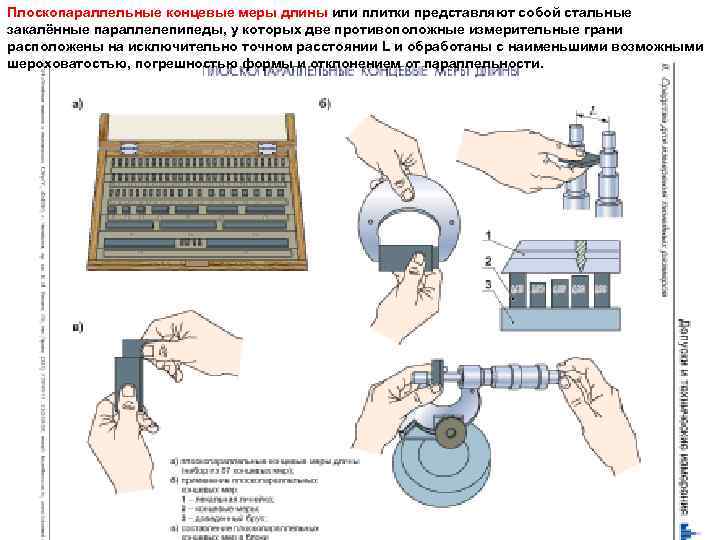

Плоскопараллельные концевые меры длины или плитки представляют собой стальные закалённые параллелепипеды, у которых две противоположные измерительные грани расположены на исключительно точном расстоянии L и обработаны с наименьшими возможными шероховатостью, погрешностью формы и отклонением от параллельности.
