Лабораторная работа № 1

Лабораторная работа № 1 Паспорт прокатного стана Цель: детально ознакомиться с устройством прокатного стана

Структура прокатного производства Слиток Сталепла- Слябинг вильное Литой сляб производ- Сляб ство Слиток Блюминг Толстолистовой НШПС стан Блюм Г/к лист Литой блюм НЗС Толстый лист (товарный) Заготовка катаная Станы холодной Горячекатаный Заготовка литая прокатки лист (товарный) Сортовые станы Х/к лист Сортовой прокат Холоднокатаный (товарный) лист (товарный) Производство Товарная ленты, Товарная проволоки, продукция фольги, продукция метизов, гнутых крепежа, и пр. профилей, и пр.

Сортамент сортового проката Прокат простой формы сечения (верхний ряд) – для изготовления различных деталей; заготовка для операций резания, штамповки, ковки. Прокат общего назначения более сложной формы (средний ряд) – окончательная продукция, используемая в строительстве, на железных дорогах и др. Профили специального назначения (нижний ряд), приближенные по форме к готовому изделию – для изготовления деталей с минимальными отходами металла.

Профиль валка сортового стана Внешний вид валков сортового стана Схема прокатки углового профиля

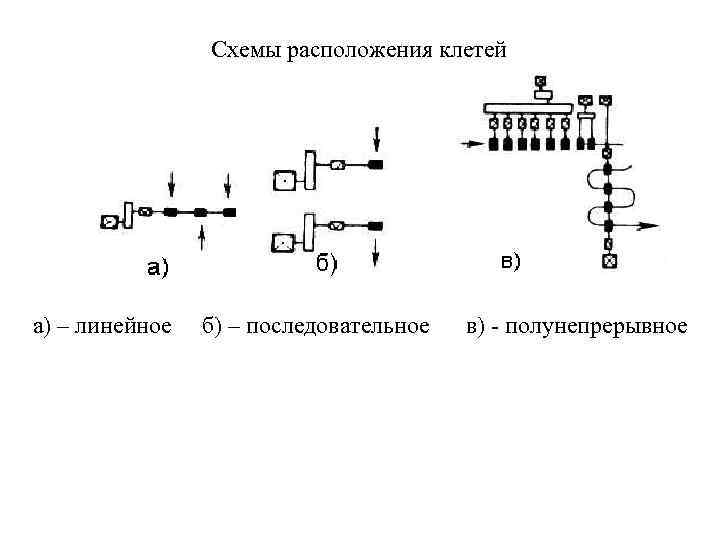

Схемы расположения клетей а) – линейное б) – последовательное в) - полунепрерывное

Расположение валков в клети

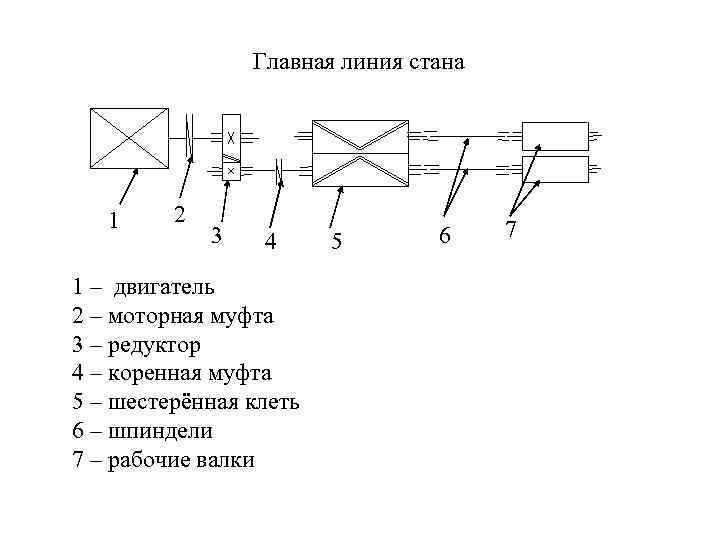

Главная линия стана 1 2 3 6 7 4 5 1 – двигатель 2 – моторная муфта 3 – редуктор 4 – коренная муфта 5 – шестерённая клеть 6 – шпиндели 7 – рабочие валки

Условные обозначения шпинделей универсальный трефовый Станины рабочей и шестеренной клетей

1 – бочка валка 2 – шейка валка 3 – хвостовик 4 – прокатываемый металл

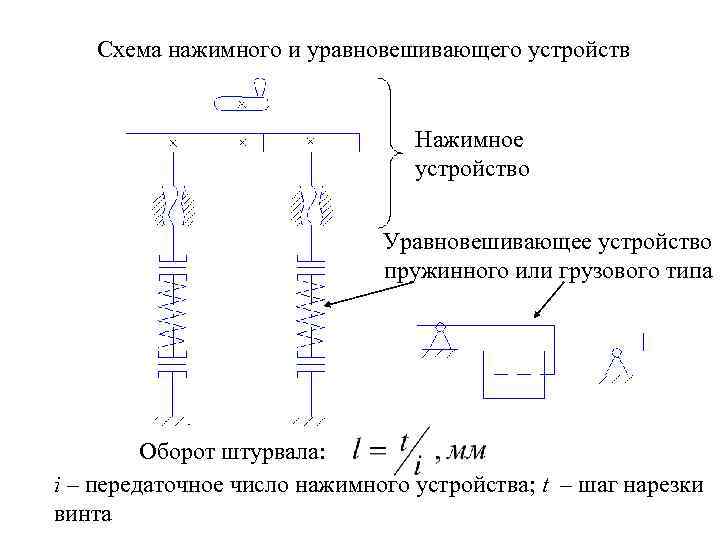

Схема нажимного и уравновешивающего устройств Нажимное устройство Уравновешивающее устройство пружинного или грузового типа Оборот штурвала: i – передаточное число нажимного устройства; t – шаг нарезки винта
