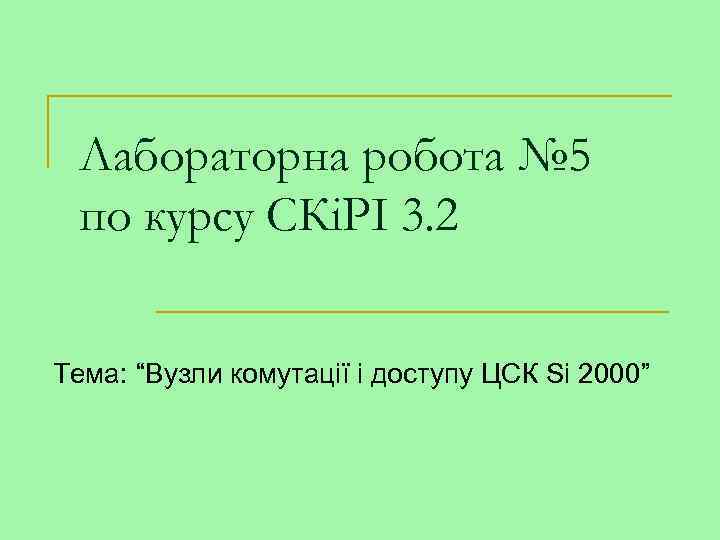

Лабораторна робота № 5 по курсу СКіРІ 3. 2 Тема: “Вузли комутації і доступу ЦСК Si 2000”
Загальна архітектура мережі n n UNI User Network Interface (інтерфейс користувач-мережа) SNI Service Network Interface (інтерфейс комутує мережі, що, і мережі доступу) CTI Computer Telephony Interface (інтерфейс комп'ютерної телефонії) MNI Management Network Interface (інтерфейс мережі керування телекомунікаціями) Мережа керування телекомунікаціями MNI MNI UNI UNI Мережа доступу Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова. SNI Комутована мережа CNI Комп’Ютерна мережа

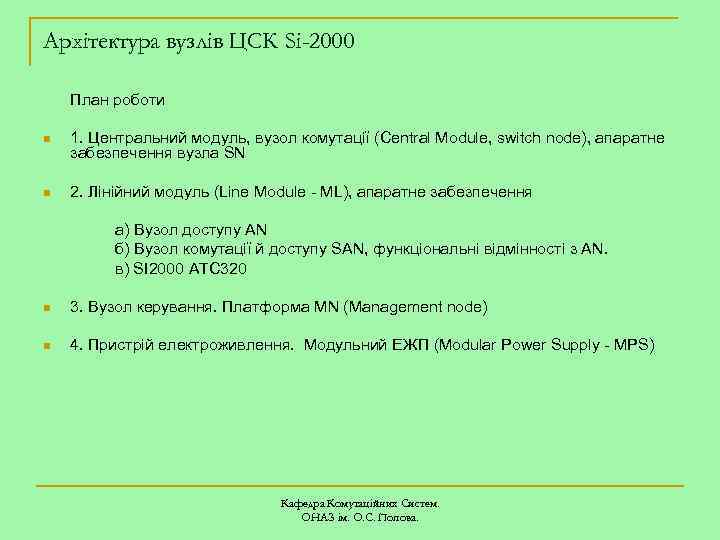

Архітектура вузлів ЦСК Si-2000 План роботи n 1. Центральний модуль, вузол комутації (Central Module, switch node), апаратне забезпечення вузла SN n 2. Лінійний модуль (Line Module - ML), апаратне забезпечення a) Вузол доступу AN б) Вузол комутації й доступу SAN, функціональні відмінності з AN. в) SI 2000 ATC 320 n 3. Вузол керування. Платформа MN (Management node) n 4. Пристрій електроживлення. Модульний ЕЖП (Modular Power Supply - MPS) Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

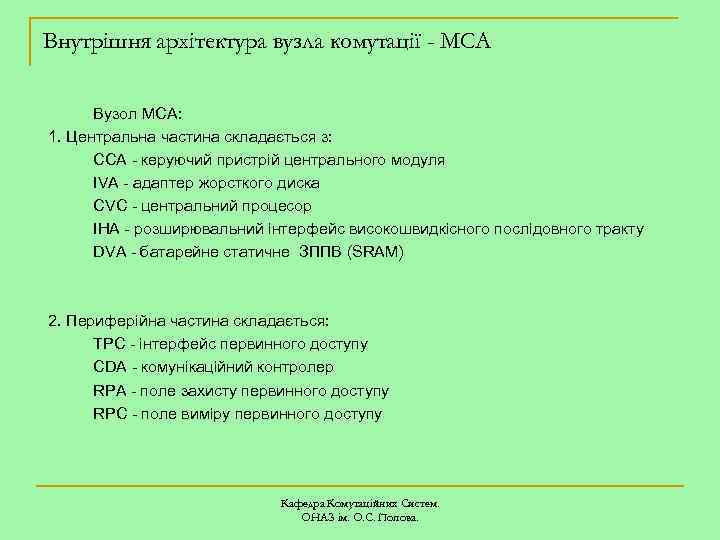

Внутрішня архітектура вузла комутації - MCA Вузол MCA: 1. Центральна частина складається з: CCA - керуючий пристрій центрального модуля IVA - адаптер жорсткого диска CVC - центральний процесор IHA - розширювальний інтерфейс високошвидкісного послідовного тракту DVA - батарейне статичне ЗППВ (SRAM) 2. Периферійна частина складається: TPC - інтерфейс первинного доступу CDA - комунікаційний контролер RPA - поле захисту первинного доступу RPC - поле виміру первинного доступу Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

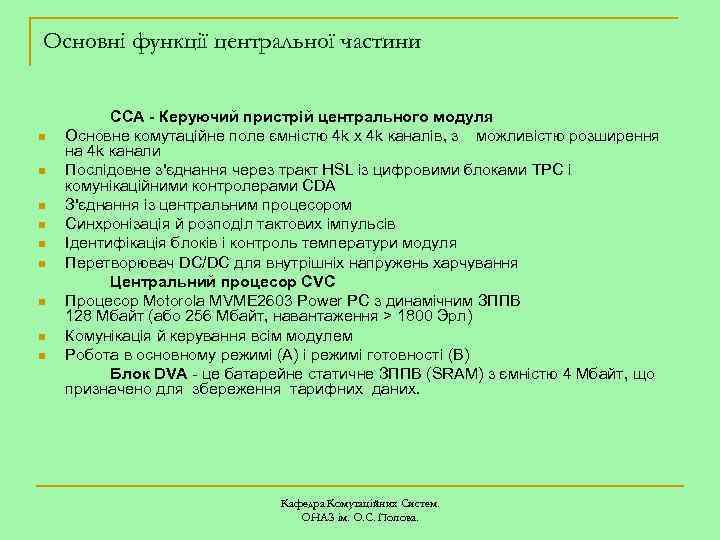

Основні функції центральної частини n n n n n CCA - Керуючий пристрій центрального модуля Основне комутаційне поле ємністю 4 k x 4 k каналів, з можливістю розширення на 4 k канали Послідовне з'єднання через тракт HSL із цифровими блоками TPC і комунікаційними контролерами CDA З'єднання із центральним процесором Синхронізація й розподіл тактових імпульсів Ідентифікація блоків і контроль температури модуля Перетворювач DC/DC для внутрішніх напружень харчування Центральний процесор CVC Процесор Motorola MVME 2603 Power PC з динамічним ЗППВ 128 Мбайт (або 256 Мбайт, навантаження > 1800 Эрл) Комунікація й керування всім модулем Робота в основному режимі (A) і режимі готовності (B) Блок DVA - це батарейне статичне ЗППВ (SRAM) з ємністю 4 Mбайт, що призначено для збереження тарифних даних. Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

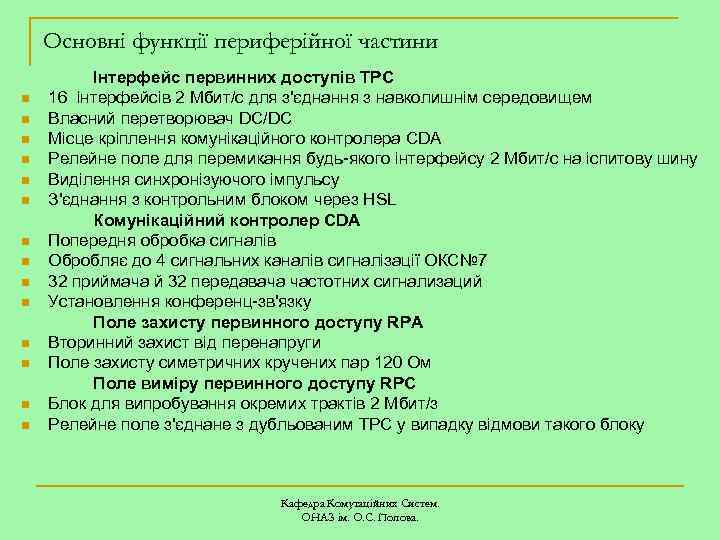

Основні функції периферійної частини n n n n Інтерфейс первинних доступів TPC 16 інтерфейсів 2 Мбит/с для з'єднання з навколишнім середовищем Власний перетворювач DC/DC Місце кріплення комунікаційного контролера CDA Релейне поле для перемикання будь-якого інтерфейсу 2 Мбит/с на іспитову шину Виділення синхронізуючого імпульсу З'єднання з контрольним блоком через HSL Комунікаційний контролер CDA Попередня обробка сигналів Обробляє до 4 сигнальних каналів сигналізації ОКС№ 7 32 приймача й 32 передавача частотних сигнализаций Установлення конференц-зв'язку Поле захисту первинного доступу RPA Вторинний захист від перенапруги Поле захисту симетричних кручених пар 120 Ом Поле виміру первинного доступу RPC Блок для випробування окремих трактів 2 Мбит/з Релейне поле з'єднане з дубльованим TPC у випадку відмови такого блоку Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.
Архітектура вузла комутації MCA RPC RPA 16 x 2 Mбит/с RPA RPA CDA CDA CDA TPC - 1 TPC - 2 TPC - 3 TPC TPC - 4 TPC - 5 TPC - 6 TPC - 14 TPC - 15 DC/DC IHA-1 DC/DC IHA-2 DC/DC IHA-3 DVA DC/DC HDD IVA TPC 0 2 4 6 1 3 5 7 8 10 12 14 9 11 13 15 Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова. HSL 1 HSL 3 HSL 5 HSL 7 HSL 2 HSL 4 HSL 6 HSL 8 HSL 9 HSL 11 HSL 13 HSL 15 HSL 10 HSL 12 HSL 14 HSL 16 IHA-0 CCA CG-B (in CCA) DC/DC IHA-1 DC/DC IHA-2 DC/DC IHA-3 DC/DC DVA HDD IVA Группа Б CDA HSL 10 HSL 12 HSL 14 HSL 16 (in CCA) CVC RPA CDA HSL 9 HSL 11 HSL 13 HSL 15 CCA CG-A VME 16 x 2 Mбит/с 9 11 13 15 HSL 2 HSL 4 HSL 6 HSL 8 IHA-0 Status bus TPC RPA 8 10 12 14 TPC - 7 TPC 16 x 2 Mбит/с 1 3 5 7 HSL 1 HSL 3 HSL 5 HSL 7 Ethernet 16 x 2 Mбит/с CDA 0 2 4 6 Группа A 16 x 2 Mбит/с CDA TPC CVC RPA TPC - 0 HSL VME 16 x 2 Mбит/с CDA

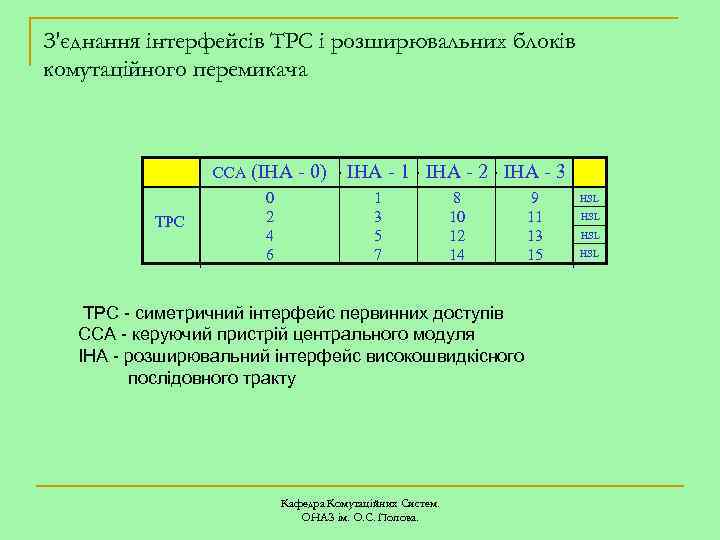

З'єднання інтерфейсів TPC і розширювальних блоків комутаційного перемикача CCA TPC (IHA - 0) 0 2 4 6 IHA - 1 IHA - 2 IHA - 3 1 3 5 7 8 10 12 14 TPC - симетричний інтерфейс первинних доступів CCA - керуючий пристрій центрального модуля IHA - розширювальний інтерфейс високошвидкісного послідовного тракту Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова. 9 11 13 15 HSL HSL

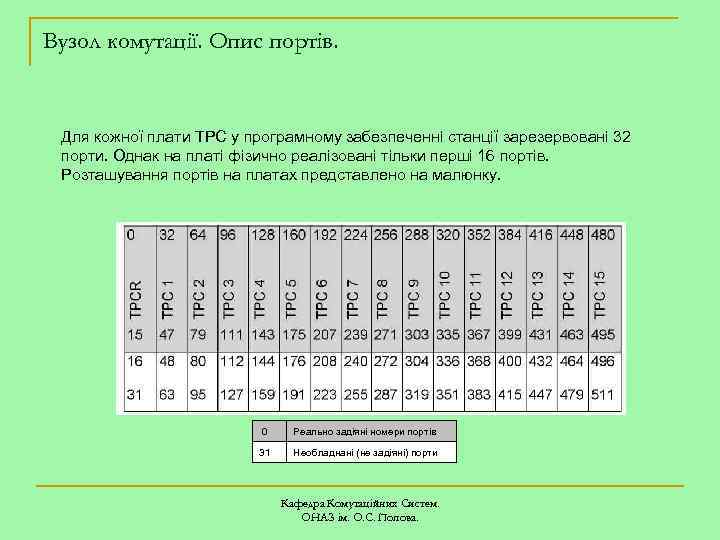

Вузол комутації. Опис портів. Для кожної плати ТРС у програмному забезпеченні станції зарезервовані 32 порти. Однак на платі фізично реалізовані тільки перші 16 портів. Розташування портів на платах представлено на малюнку. 0 Реально задіяні номери портів 31 Необладнані (не задіяні) порти Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

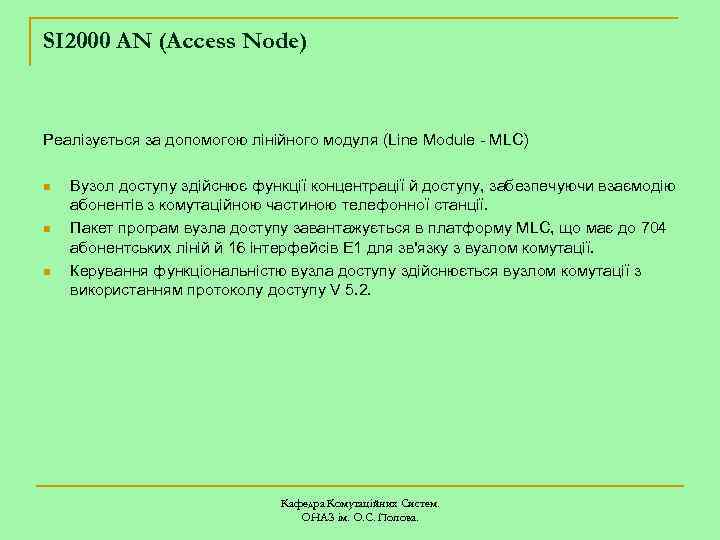

SI 2000 AN (Access Node) Реалізується за допомогою лінійного модуля (Line Module - MLC) n n n Вузол доступу здійснює функції концентрації й доступу, забезпечуючи взаємодію абонентів з комутаційною частиною телефонної станції. Пакет програм вузла доступу завантажується в платформу MLC, що має до 704 абонентських ліній й 16 інтерфейсів E 1 для зв'язку з вузлом комутації. Керування функціональністю вузла доступу здійснюється вузлом комутації з використанням протоколу доступу V 5. 2. Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

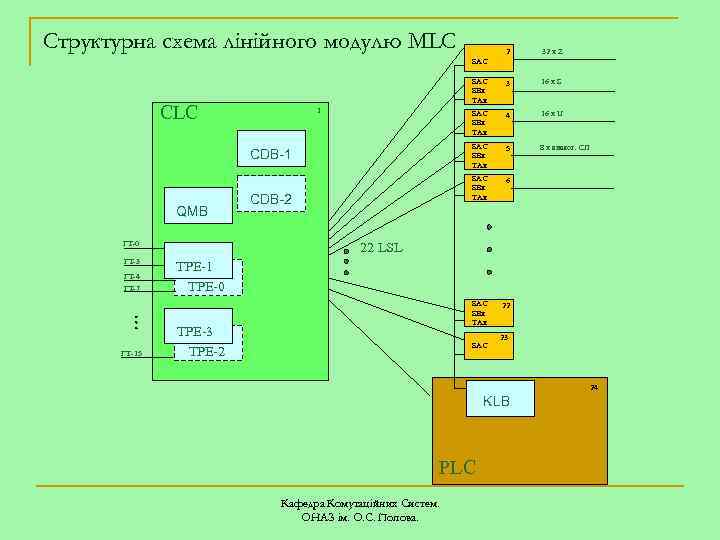

Структурна схема лінійного модулю MLC 2 32 x Z SAC SBx TAx 3 16 x S SAC SBx TAx 4 16 x U SAC SBx TAx 5 8 x аналог. СЛ SAC SBx TAx 6 SAC SBx TAx 22 SAC CLC 1 CDB-1 QMB ГТ-0 ГТ-3 ГТ-4 ГТ-7 ГТ-15 CDB-2 22 LSL TPE-1 TPE-0 TPE-3 TPE-2 SAC 23 24 KLB PLC Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

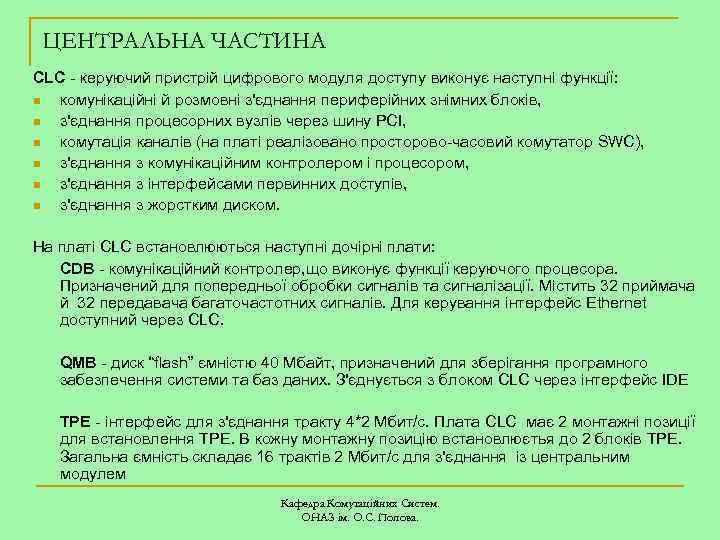

ЦЕНТРАЛЬНА ЧАСТИНА CLC - керуючий пристрій цифрового модуля доступу виконує наступні функції: n комунікаційні й розмовні з'єднання периферійних знімних блоків, n з'єднання процесорних вузлів через шину PCI, n комутація каналів (на платі реалізовано просторово-часовий комутатор SWC), n з'єднання з комунікаційним контролером і процесором, n з'єднання з інтерфейсами первинних доступів, n з'єднання з жорстким диском. На платі CLC встановлюються наступні дочірні плати: CDB - комунікаційний контролер, що виконує функції керуючого процесора. Призначений для попередньої обробки сигналів та сигналізації. Містить 32 приймача й 32 передавача багаточастотних сигналів. Для керування інтерфейс Ethernet доступний через CLC. QMB - диск “flash” ємністю 40 Mбайт, призначений для зберігання програмного забезпечення системи та баз даних. З'єднується з блоком CLC через інтерфейс IDE TPE - інтерфейс для з'єднання тракту 4*2 Мбит/с. Плата CLC має 2 монтажні позиції для встановлення TPE. В кожну монтажну позицію встановлюєтья до 2 блоків TPE. Загальна ємність складає 16 трактів 2 Мбит/с для з'єднання із центральним модулем Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

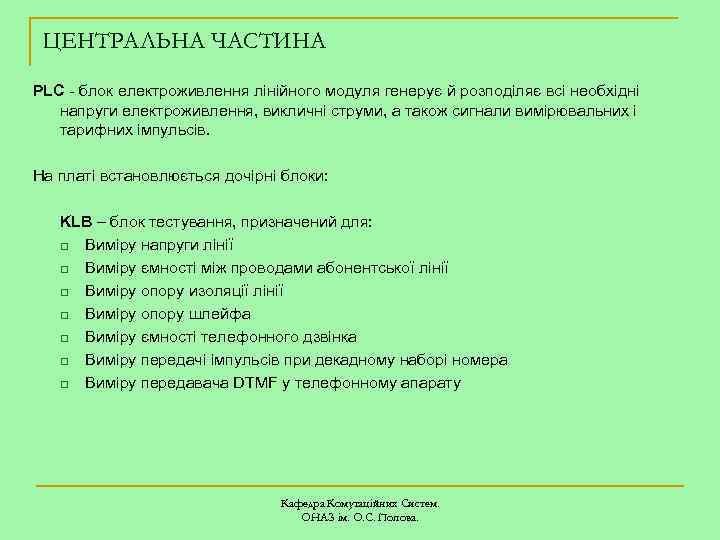

ЦЕНТРАЛЬНА ЧАСТИНА PLC - блок електроживлення лінійного модуля генерує й розподіляє всі необхідні напруги електроживлення, викличні струми, а також сигнали вимірювальних і тарифних імпульсів. На платі встановлюється дочірні блоки: KLB – блок тестування, призначений для: q Виміру напруги лінії q Виміру ємності між проводами абонентської лінії q Виміру опору изоляції лінії q Виміру опору шлейфа q Виміру ємності телефонного дзвінка q Виміру передачі імпульсів при декадному наборі номера q Виміру передавача DTMF у телефонному апарату Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

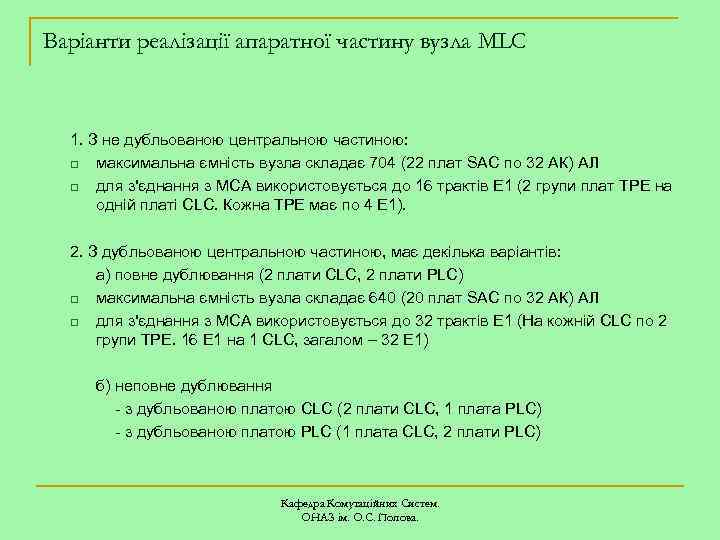

Варіанти реалізації апаратної частину вузла MLC 1. З не дубльованою центральною частиною: q максимальна ємність вузла складає 704 (22 плат SAC по 32 АК) АЛ q для з'єднання з MCA використовується до 16 трактів E 1 (2 групи плат TPE на одній платі CLC. Кожна TPE має по 4 Е 1). 2. З дубльованою центральною частиною, має декілька варіантів: а) повне дублювання (2 плати CLC, 2 плати PLC) q максимальна ємність вузла складає 640 (20 плат SAC по 32 АК) АЛ q для з'єднання з MCA використовується до 32 трактів E 1 (На кожній CLC по 2 групи TPE. 16 E 1 на 1 CLC, загалом – 32 Е 1) б) неповне дублювання - з дубльованою платою CLC (2 плати CLC, 1 плата PLC) - з дубльованою платою PLC (1 плата CLC, 2 плати PLC) Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

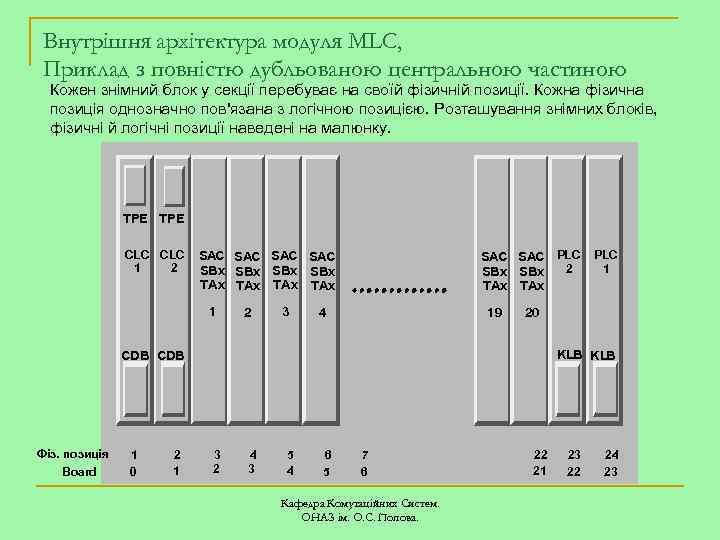

Внутрішня архітектура модуля MLC, Приклад з повністю дубльованою центральною частиною Кожен знімний блок у секції перебуває на своїй фізичній позиції. Кожна фізична позиція однозначно пов'язана з логічною позицією. Розташування знімних блоків, фізичні й логічні позиції наведені на малюнку. TPE CLC 1 2 SAC PLC 2 SBx TAx SAC SAC SBx SBx TAx TAx 1 2 3 4 19 1 0 2 1 20 KLB CDB Фіз. позиція Board PLC 1 3 2 4 3 5 4 6 5 7 6 Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова. 22 21 23 22 24 23

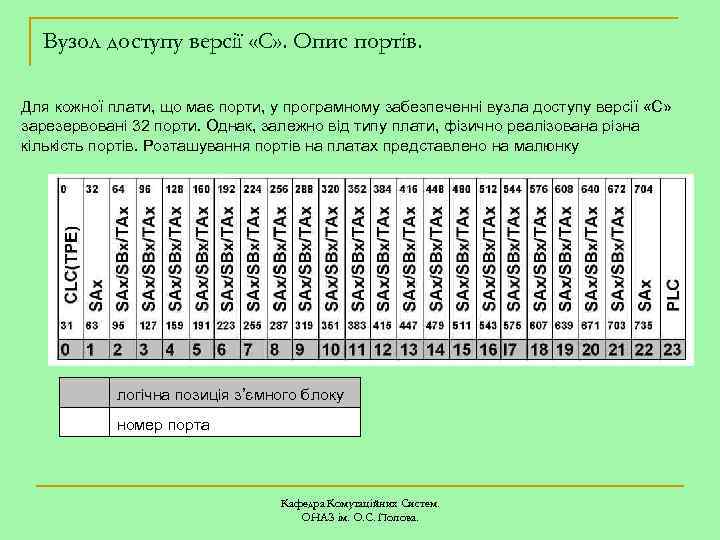

Вузол доступу версії «C» . Опис портів. Для кожної плати, що має порти, у програмному забезпеченні вузла доступу версії «C» зарезервовані 32 порти. Однак, залежно від типу плати, фізично реалізована різна кількість портів. Розташування портів на платах представлено на малюнку логічна позиція з’ємного блоку номер порта Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

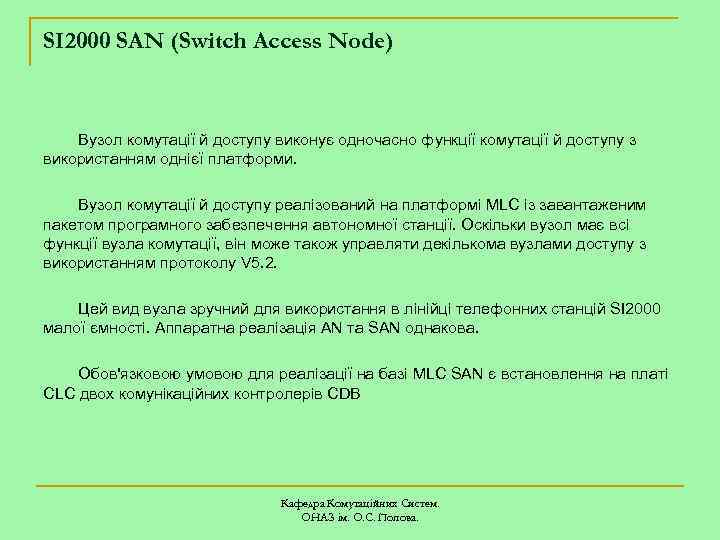

SI 2000 SAN (Switch Access Node) Вузол комутації й доступу виконує одночасно функції комутації й доступу з використанням однієї платформи. Вузол комутації й доступу реалізований на платформі MLC із завантаженим пакетом програмного забезпечення автономної станції. Оскільки вузол має всі функції вузла комутації, він може також управляти декількома вузлами доступу з використанням протоколу V 5. 2. Цей вид вузла зручний для використання в лінійці телефонних станцій SI 2000 малої ємності. Аппаратна реалізація AN та SAN однакова. Обов'язковою умовою для реалізації на базі MLC SAN є встановлення на платі CLC двох комунікаційних контролерів CDB Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

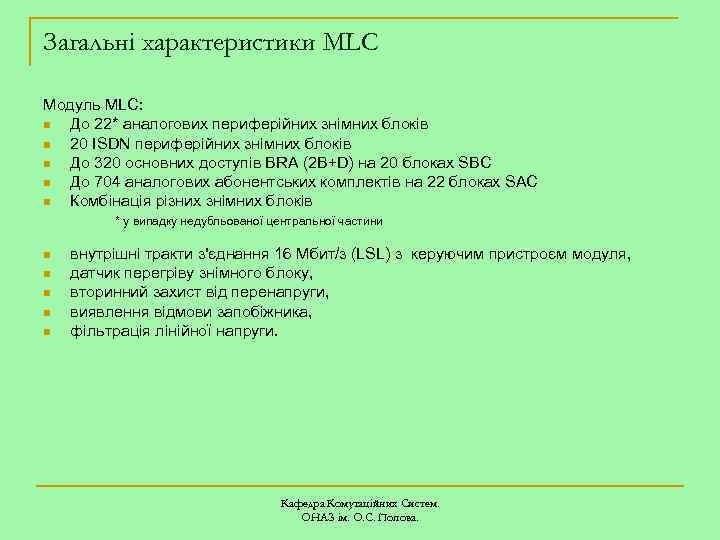

Загальні характеристики MLC Модуль MLC: n До 22* аналогових периферійних знімних блоків n 20 ISDN периферійних знімних блоків n До 320 основних доступів BRA (2 B+D) на 20 блоках SBC n До 704 аналогових абонентських комплектів на 22 блоках SAC n Комбінація різних знімних блоків * у випадку недубльованої центральної частини n n n внутрішні тракти з'єднання 16 Мбит/з (LSL) з керуючим пристроєм модуля, датчик перегріву знімного блоку, вторинний захист від перенапруги, виявлення відмови запобіжника, фільтрація лінійної напруги. Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

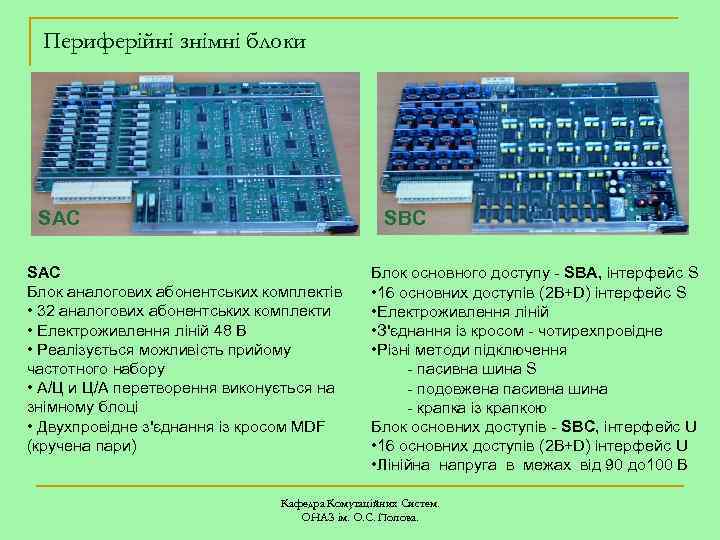

Периферійні знімні блоки SAC SBC SAC Блок аналогових абонентських комплектів • 32 аналогових абонентських комплекти • Електроживлення ліній 48 В • Реалізується можливість прийому частотного набору • А/Ц и Ц/А перетворення виконується на знімному блоці • Двухпровідне з'єднання із кросом MDF (кручена пари) Блок основного доступу - SBA, інтерфейс S • 16 основних доступів (2 B+D) інтерфейс S • Електроживлення ліній • З'єднання із кросом - чотирехпровідне • Різні методи підключення - пасивна шина S - подовжена пасивна шина - крапка із крапкою Блок основних доступів - SBC, інтерфейс U • 16 основних доступів (2 B+D) інтерфейс U • Лінійна напруга в межах від 90 до 100 В Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

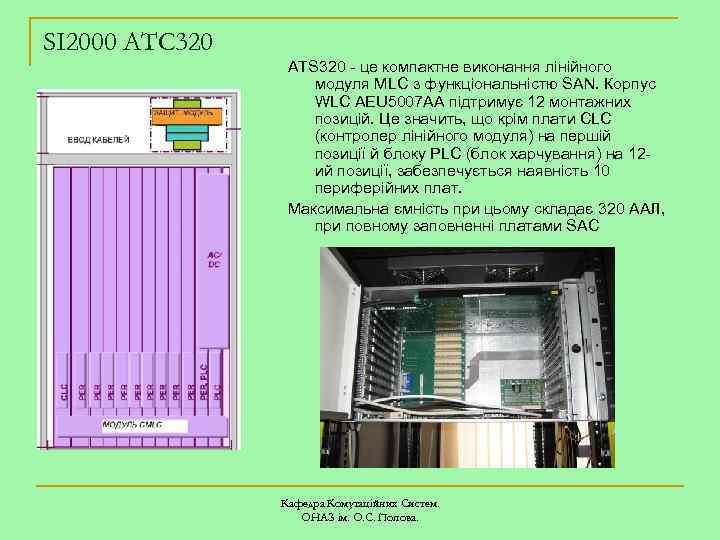

SI 2000 ATC 320 ATS 320 - це компактне виконання лінійного модуля MLC з функціональністю SAN. Корпус WLC AEU 5007 AA підтримує 12 монтажних позицій. Це значить, що крім плати CLC (контролер лінійного модуля) на першій позиції й блоку PLC (блок харчування) на 12 ий позиції, забезпечується наявність 10 периферійних плат. Максимальна ємність при цьому складає 320 ААЛ, при повному заповненні платами SAC Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

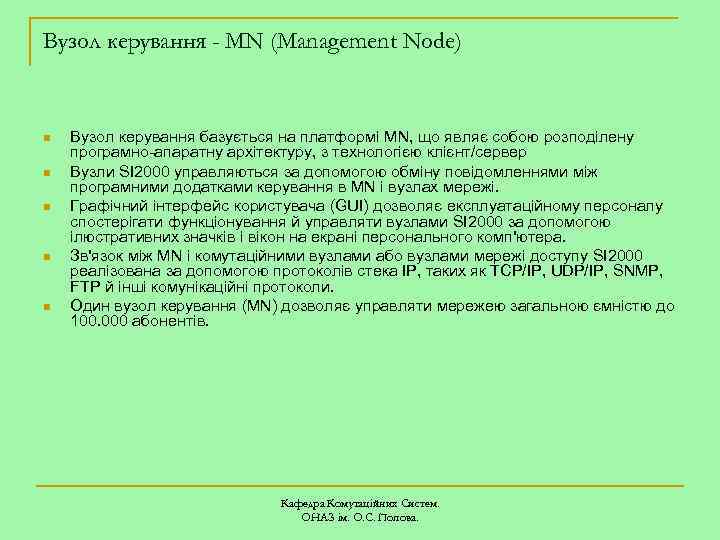

Вузол керування - MN (Management Node) n n n Вузол керування базується на платформі MN, що являє собою розподілену програмно-апаратну архітектуру, з технологією клієнт/сервер Вузли SI 2000 управляються за допомогою обміну повідомленнями між програмними додатками керування в MN і вузлах мережі. Графічний інтерфейс користувача (GUI) дозволяє експлуатаційному персоналу спостерігати функціонування й управляти вузлами SI 2000 за допомогою ілюстративних значків і вікон на екрані персонального комп'ютера. Зв'язок між MN і комутаційними вузлами або вузлами мережі доступу SI 2000 реалізована за допомогою протоколів стека IP, таких як TCP/IP, UDP/IP, SNMP, FTP й інші комунікаційні протоколи. Один вузол керування (MN) дозволяє управляти мережею загальною ємністю до 100. 000 абонентів. Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

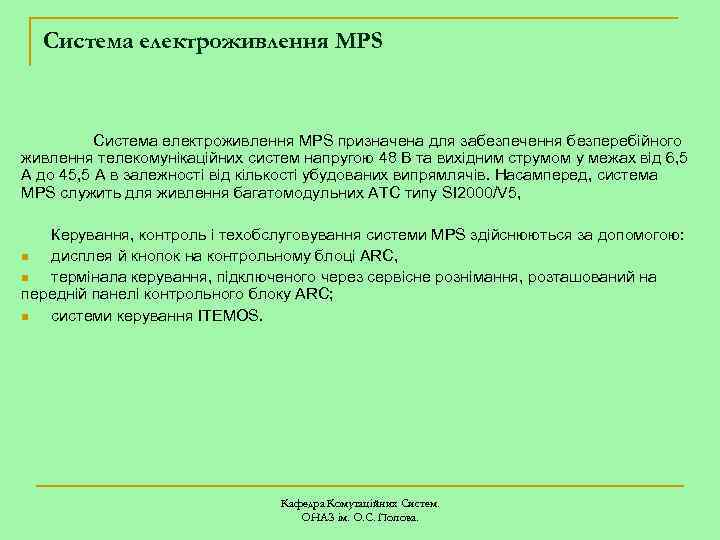

Система електроживлення MPS призначена для забезпечення безперебійного живлення телекомунікаційних систем напругою 48 В та вихідним струмом у межах від 6, 5 А до 45, 5 А в залежності від кількості убудованих випрямлячів. Насамперед, система MPS служить для живлення багатомодульних АТС типу SI 2000/V 5, Керування, контроль і техобслуговування системи MPS здійснюються за допомогою: n дисплея й кнопок на контрольному блоці ARC, n термінала керування, підключеного через сервісне рознімання, розташований на передній панелі контрольного блоку ARC; n системи керування ITEMOS. Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.

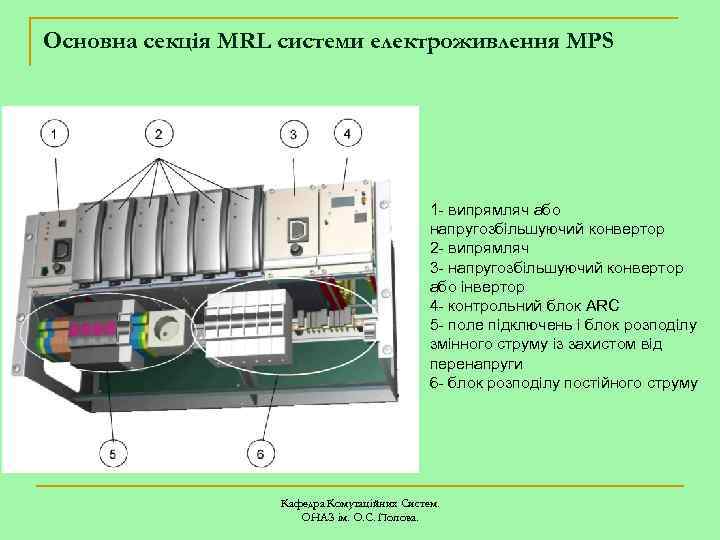

Основна секція MRL системи електроживлення MPS 1 - випрямляч або напругозбільшуючий конвертор 2 - випрямляч 3 - напругозбільшуючий конвертор або інвертор 4 - контрольний блок ARC 5 - поле підключень і блок розподілу змінного струму із захистом від перенапруги 6 - блок розподілу постійного струму Кафедра Комутаційних Систем. ОНАЗ ім. О. С. Попова.
