ЛАБОРАТОРНА РОБОТА № 2 ТЕРМІНАЛИ ДЛЯ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ ЦСК ТИПА EWSD І 5 ESS. ФУНКЦИИ І СКЛАД УСТАТКУВАННЯ СИСТЕМНОЇ ПАНЕЛІ (SYP) ЦСК ТИПА EWSD .

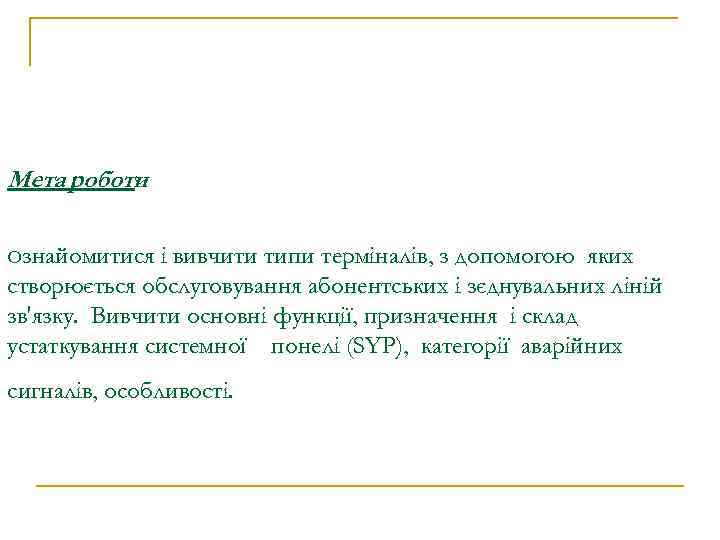

Мета роботи : Ознайомитися і вивчити типи терміналів, з допомогою яких створюється обслуговування абонентських і зєднувальних ліній зв'язку. Вивчити основні функції, призначення і склад устаткування системної понелі (SYP), категорії аварійних сигналів, особливості.

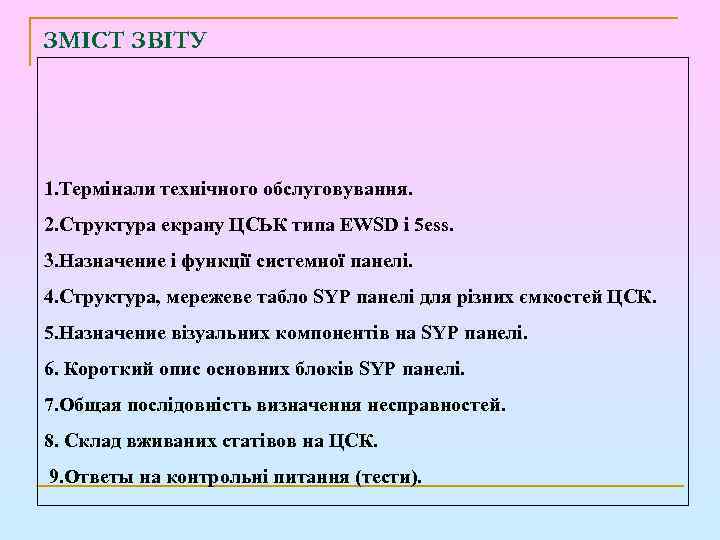

ЗМІСТ ЗВІТУ 1. Термінали технічного обслуговування. 2. Структура екрану ЦСЬК типа EWSD і 5 ess. 3. Назначение і функції системної панелі. 4. Структура, мережеве табло SYP панелі для різних ємкостей ЦСК. 5. Назначение візуальних компонентів на SYP панелі. 6. Короткий опис основних блоків SYP панелі. 7. Общая послідовність визначення несправностей. 8. Склад вживаних статівов на ЦСК. 9. Ответы на контрольні питання (тести).
ЗАСОБИ ТО Средства ТО
Термінали ТО

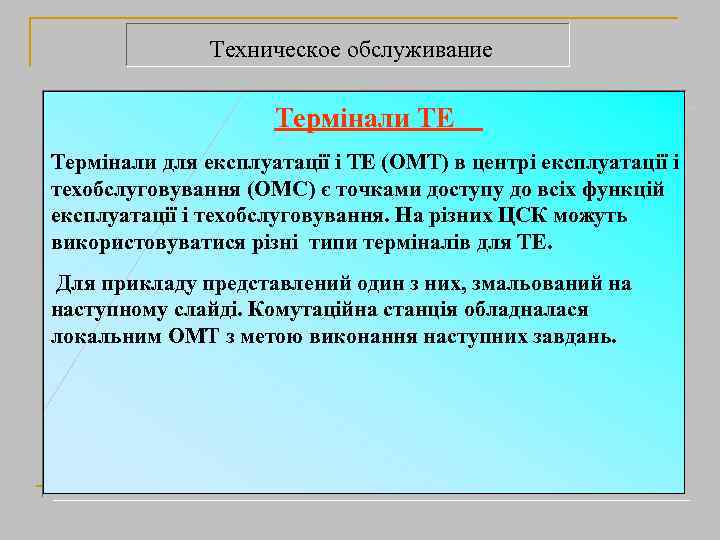

Техническое обслуживание Термінали ТЕ Термінали для експлуатації і ТЕ (ОМТ) в центрі експлуатації і техобслуговування (ОМС) є точками доступу до всіх функцій експлуатації і техобслуговування. На різних ЦСК можуть використовуватися різні типи терміналів для ТЕ. Для прикладу представлений один з них, змальований на наступному слайді. Комутаційна станція обладналася локальним ОМТ з метою виконання наступних завдань.

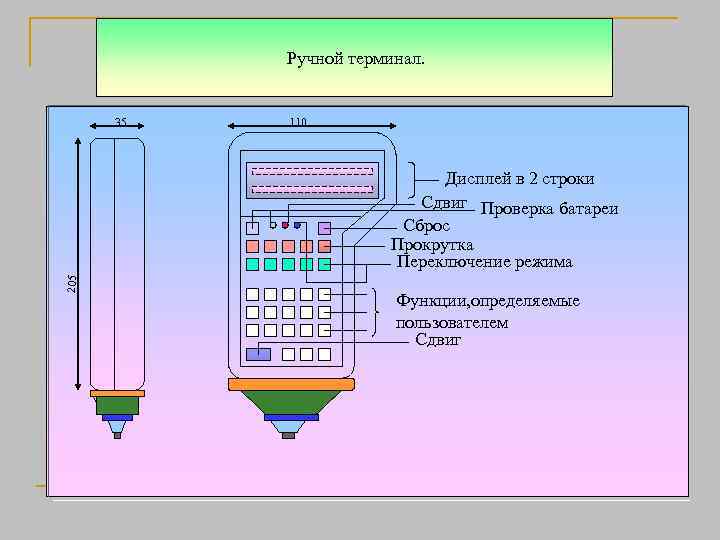

Техническое обслуживание Ручной терминал. 35 110 205 Дисплей в 2 строки Сдвиг Проверка батареи Сброс Прокрутка Переключение режима Функции, определяемые пользователем Сдвиг

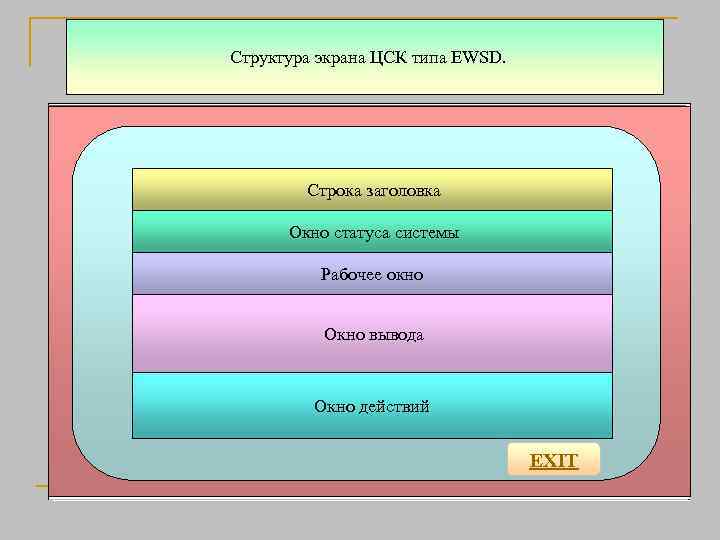

Техническое обслуживание Структура экрана ЦСК типа EWSD. Строка заголовка Окно статуса системы Рабочее окно Окно вывода Окно действий EXIT

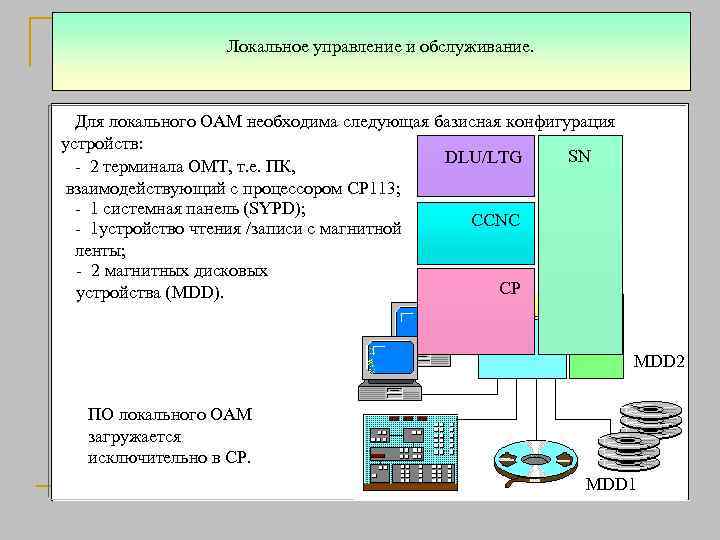

Локальное управление и обслуживание. Техническое обслуживание Для локального ОАМ необходима следующая базисная конфигурация устройств: SN DLU/LTG - 2 терминала ОМТ, т. е. ПК, взаимодействующий с процессором CP 113; - 1 системная панель (SYPD); CCNC - 1 устройство чтения /записи с магнитной ленты; - 2 магнитных дисковых CP устройства (MDD). MDD 2 ПО локального ОАМ загружается исключительно в CP. MDD 1

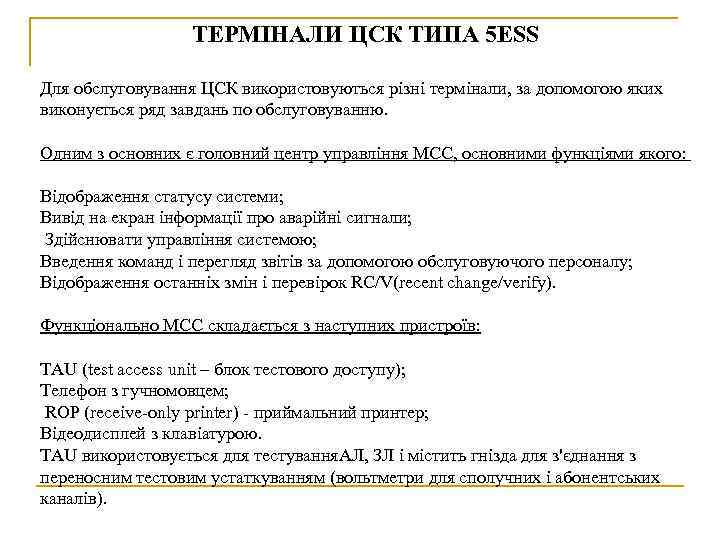

ТЕРМІНАЛИ ЦСК ТИПА 5 ESS Для обслуговування ЦСК використовуються різні термінали, за допомогою яких виконується ряд завдань по обслуговуванню. Одним з основних є головний центр управління МСС, основними функціями якого: Відображення статусу системи; Вивід на екран інформації про аварійні сигнали; Здійснювати управління системою; Введення команд і перегляд звітів за допомогою обслуговуючого персоналу; Відображення останніх змін і перевірок RС/V(recent change/verify). Функціонально МСС складається з наступних пристроїв: TAU (test access unit – блок тестового доступу); Телефон з гучномовцем; ROP (receive-only printer) - приймальний принтер; Відеодисплей з клавіатурою. TAU використовується для тестування. АЛ, ЗЛ і містить гнізда для з'єднання з переносним тестовим устаткуванням (вольтметри для сполучних і абонентських каналів).

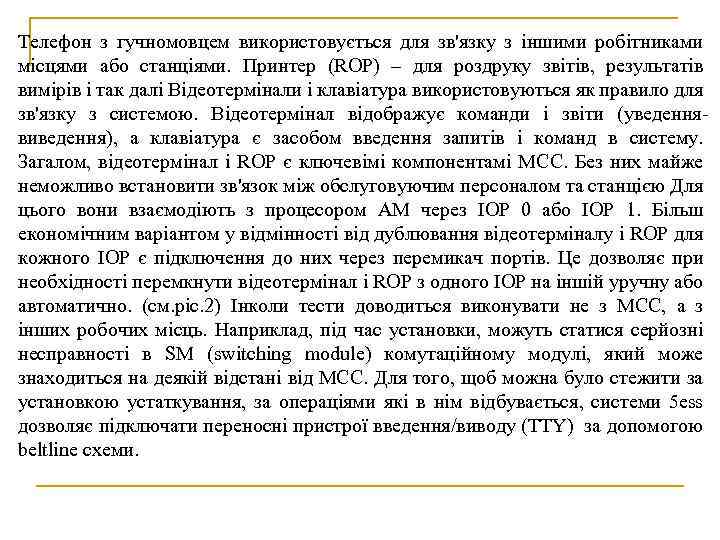

Телефон з гучномовцем використовується для зв'язку з іншими робітниками місцями або станціями. Принтер (ROP) – для роздруку звітів, результатів вимірів і так далі Відеотермінали і клавіатура використовуються як правило для зв'язку з системою. Відеотермінал відображує команди і звіти (уведеннявиведення), а клавіатура є засобом введення запитів і команд в систему. Загалом, відеотермінал і ROP є ключевімі компонентамі МСС. Без них майже неможливо встановити зв'язок між обслуговуючим персоналом та станцією Для цього вони взаємодіють з процесором АМ через IOP 0 або IOP 1. Більш економічним варіантом у відмінності від дублювання відеотерміналу і ROP для кожного IOP є підключення до них через перемикач портів. Це дозволяє при необхідності перемкнути відеотермінал і ROP з одного IOP на іншій уручну або автоматично. (см. ріс. 2) Інколи тести доводиться виконувати не з МСС, а з інших робочих місць. Наприклад, під час установки, можуть статися серйозні несправності в SM (switching module) комутаційному модулі, який може знаходиться на деякій відстані від МСС. Для того, щоб можна було стежити за установкою устаткування, за операціями які в нім відбувається, системи 5 ess дозволяє підключати переносні пристрої введення/виводу (TTY) за допомогою beltline схеми.

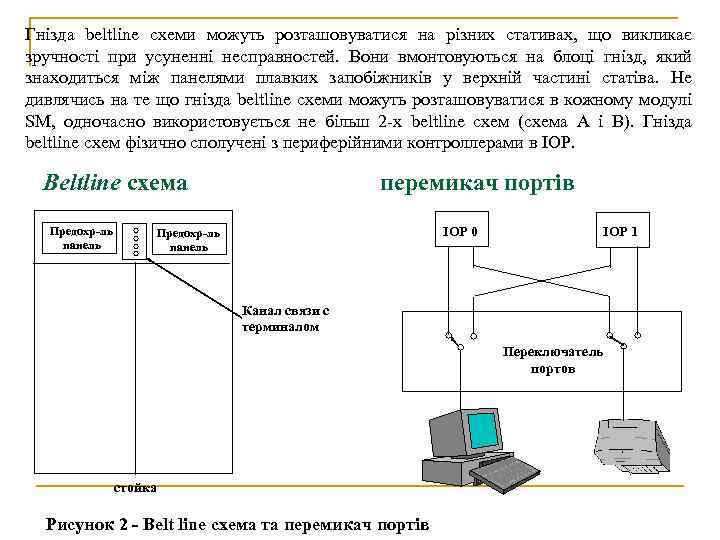

Гнізда beltline схеми можуть розташовуватися на різних стативах, що викликає зручності при усуненні несправностей. Вони вмонтовуються на блоці гнізд, який знаходиться між панелями плавких запобіжників у верхній частині статіва. Не дивлячись на те що гнізда beltline схеми можуть розташовуватися в кожному модулі SM, одночасно використовується не більш 2 -х beltline схем (схема А і В). Гнізда beltline схем фізично сполучені з периферійними контроллерами в IOP. Beltline схема Предохр-ль панель перемикач портів IOP 0 Предохр-ль панель IOP 1 Канал связи с терминалом Переключатель портов стойка Рисунок 2 - Belt line схема та перемикач портів

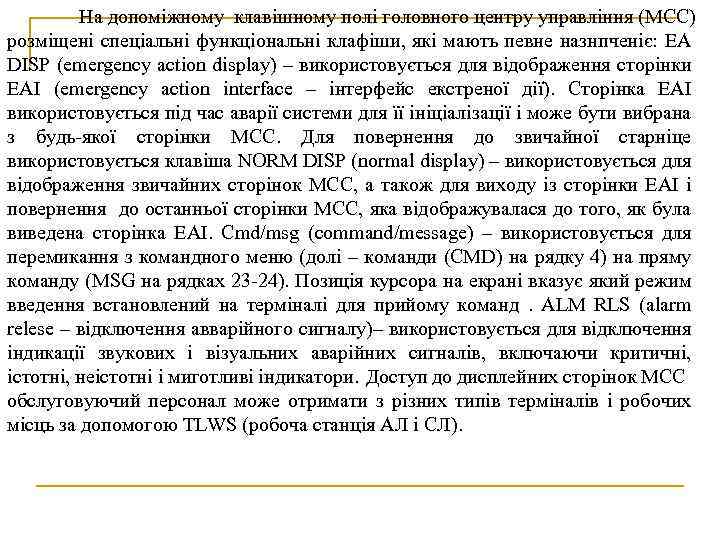

На допоміжному клавішному полі головного центру управління (МСС) розміщені спеціальні функціональні клафіши, які мають певне назнпченіє: EA DISP (emergency action display) – використовується для відображення сторінки EAI (emergency action interface – інтерфейс екстреної дії). Сторінка EAI використовується під час аварії системи для її ініціалізації і може бути вибрана з будь-якої сторінки МСС. Для повернення до звичайної старніце використовується клавіша NORM DISP (normal display) – використовується для відображення звичайних сторінок МСС, а також для виходу із сторінки EAI і повернення до останньої сторінки МСС, яка відображувалася до того, як була виведена сторінка EAI. Cmd/msg (command/message) – використовується для перемикання з командного меню (долі – команди (CMD) на рядку 4) на пряму команду (MSG на рядках 23 -24). Позиція курсора на екрані вказує який режим введення встановлений на терміналі для прийому команд. ALM RLS (alarm relese – відключення авварійного сигналу)– використовується для відключення індикації звукових і візуальних аварійних сигналів, включаючи критичні, істотні, неістотні і миготливі індикатори. Доступ до дисплейних сторінок МСС обслуговуючий персонал може отримати з різних типів терміналів і робочих місць за допомогою TLWS (робоча станція АЛ і СЛ).

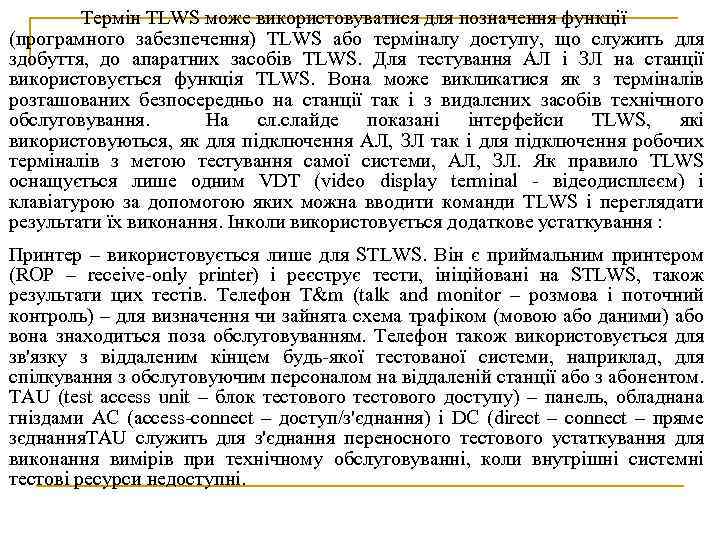

Термін TLWS може використовуватися для позначення функції (програмного забезпечення) TLWS або терміналу доступу, що служить для здобуття, до апаратних засобів TLWS. Для тестування АЛ і ЗЛ на станції використовується функція TLWS. Вона може викликатися як з терміналів розташованих безпосередньо на станції так і з видалених засобів технічного обслуговування. На сл. слайде показані інтерфейси TLWS, які використовуються, як для підключення АЛ, ЗЛ так і для підключення робочих терміналів з метою тестування самої системи, АЛ, ЗЛ. Як правило TLWS оснащується лише одним VDT (video display terminal - відеодисплеєм) і клавіатурою за допомогою яких можна вводити команди TLWS і переглядати результати їх виконання. Інколи використовується додаткове устаткування : Принтер – використовується лише для STLWS. Він є приймальним принтером (ROP – receive-only printer) і реєструє тести, ініційовані на STLWS, також результати цих тестів. Телефон T&m (talk and monitor – розмова і поточний контроль) – для визначення чи зайнята схема трафіком (мовою або даними) або вона знаходиться поза обслуговуванням. Телефон також використовується для зв'язку з віддаленим кінцем будь-якої тестованої системи, наприклад, для спілкування з обслуговуючим персоналом на віддаленій станції або з абонентом. TAU (test access unit – блок тестового доступу) – панель, обладнана гніздами АС (access-connect – доступ/з'єднання) і DC (direct – connect – пряме зєднання. TAU служить для з'єднання переносного тестового устаткування для виконання вимірів при технічному обслуговуванні, коли внутрішні системні тестові ресурси недоступні.

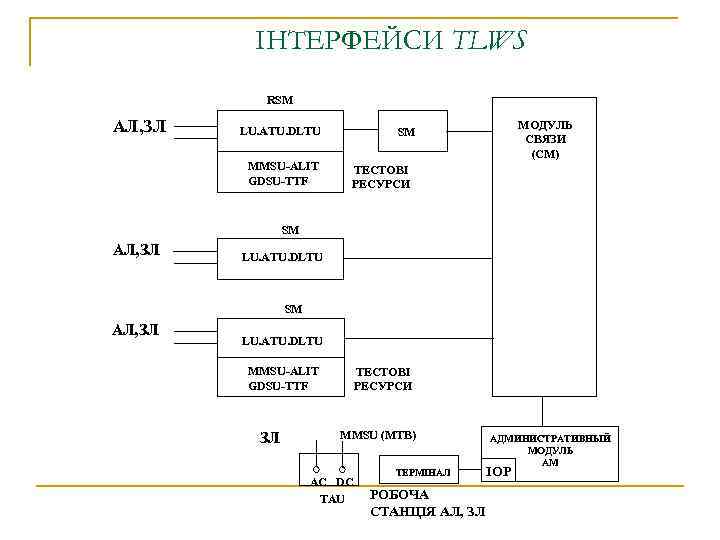

ІНТЕРФЕЙСИ TLWS RSM АЛ, ЗЛ LU. ATU. DLTU MMSU-ALIT GDSU-TTF МОДУЛЬ СВЯЗИ (СМ) SM ТЕСТОВІ РЕСУРСИ SM АЛ, ЗЛ LU. ATU. DLTU MMSU-ALIT GDSU-TTF ЗЛ ТЕСТОВІ РЕСУРСИ MMSU (MTB) AC DC TAU ТЕРМІНАЛ РОБОЧА СТАНЦІЯ АЛ, ЗЛ АДМИНИСТРАТИВНЫЙ МОДУЛЬ AM IOP

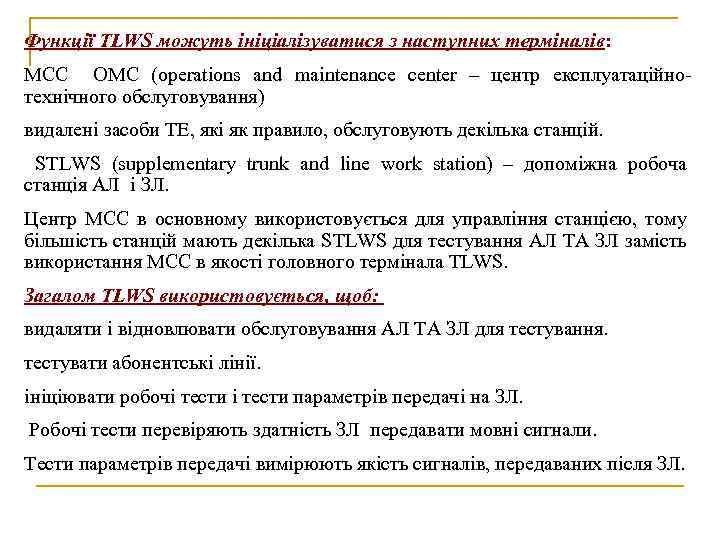

Функції TLWS можуть ініціалізуватися з наступних терміналів: МСС ОМС (operations and maintenance center – центр експлуатаційнотехнічного обслуговування) видалені засоби ТЕ, які як правило, обслуговують декілька станцій. STLWS (supplementary trunk and line work station) – допоміжна робоча станція АЛ і ЗЛ. Центр МСС в основному використовується для управління станцією, тому більшість станцій мають декілька STLWS для тестування АЛ ТА ЗЛ замість використання МСС в якості головного термінала TLWS. Загалом TLWS використовується, щоб: видаляти і відновлювати обслуговування АЛ ТА ЗЛ для тестування. тестувати абонентські лінії. ініціювати робочі тести параметрів передачі на ЗЛ. Робочі тести перевіряють здатність ЗЛ передавати мовні сигнали. Тести параметрів передачі вимірюють якість сигналів, передаваних після ЗЛ.

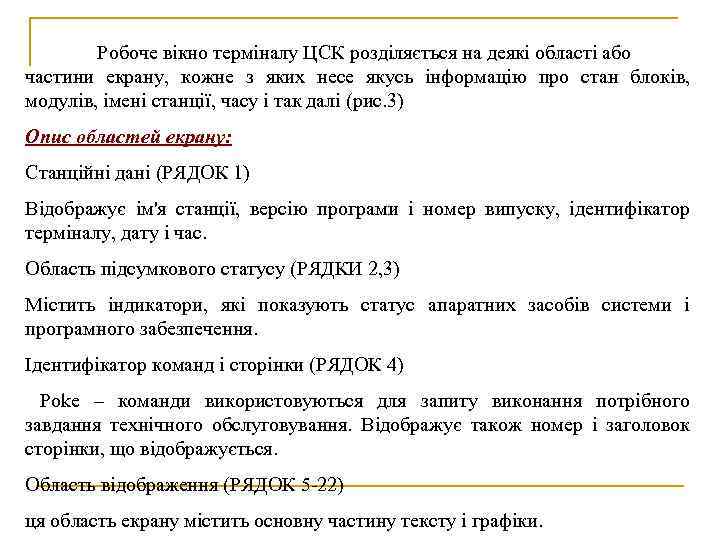

Робоче вікно терміналу ЦСК розділяється на деякі області або частини екрану, кожне з яких несе якусь інформацію про стан блоків, модулів, імені станції, часу і так далі (рис. 3) Опис областей екрану: Станційні дані (РЯДОК 1) Відображує ім'я станції, версію програми і номер випуску, ідентифікатор терміналу, дату і час. Область підсумкового статусу (РЯДКИ 2, 3) Містить індикатори, які показують статус апаратних засобів системи і програмного забезпечення. Ідентифікатор команд і сторінки (РЯДОК 4) Poke – команди використовуються для запиту виконання потрібного завдання технічного обслуговування. Відображує також номер і заголовок сторінки, що відображується. Область відображення (РЯДОК 5 -22) ця область екрану містить основну частину тексту і графіки.
Структура екрана МСС ЦСК типу 5 ESS 1 Office name 2 3 4 5 Genenc&issue No SYS EMER CRITICAL MAJOR OVERLOAD SYS INH CMD < Input Poke Command MINOR AM BLDG/PWR BLDG INH CKT LIM AM PERPH OS LINKS SM Date Time CM SYS NORM. MISC Page Number&Title ОБЛАСТЬ 22 23 24 TTY відображення Input. Output Massege Scrolling Region < Input Message Line Рисунок 3 – структура екрана МСС

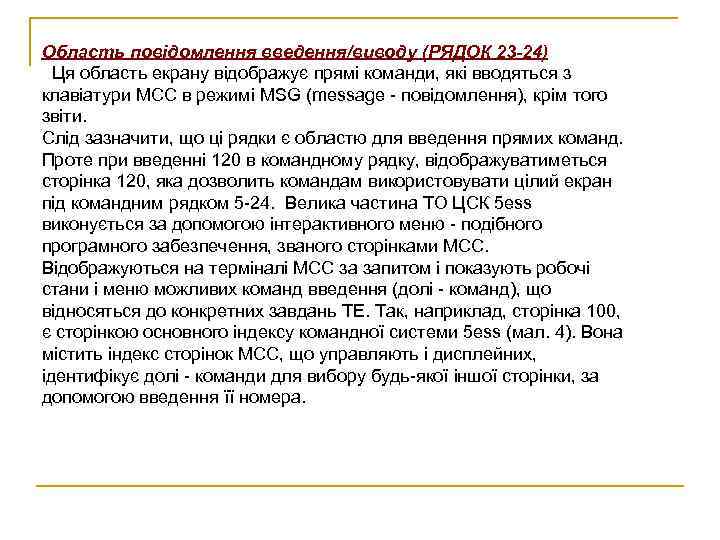

Область повідомлення введення/виводу (РЯДОК 23 -24) Ця область екрану відображує прямі команди, які вводяться з клавіатури МСС в режимі MSG (message - повідомлення), крім того звіти. Слід зазначити, що ці рядки є областю для введення прямих команд. Проте при введенні 120 в командному рядку, відображуватиметься сторінка 120, яка дозволить командам використовувати цілий екран під командним рядком 5 -24. Велика частина ТО ЦСК 5 ess виконується за допомогою інтерактивного меню - подібного програмного забезпечення, званого сторінками МСС. Відображуються на терміналі МСС за запитом і показують робочі стани і меню можливих команд введення (долі - команд), що відносяться до конкретних завдань ТЕ. Так, наприклад, сторінка 100, є сторінкою основного індексу командної системи 5 ess (мал. 4). Вона містить індекс сторінок МСС, що управляють і дисплейних, ідентифікує долі - команди для вибору будь-якої іншої сторінки, за допомогою введення її номера.
Сторінка 100 МСС Dublin X 0 SYS EMER OVERLOAD CMD<_ 5 EEX(X) CRITICAL SYS INH 01: 06 MAJOR AM lly-cd. F 05 90 -07 18 05: 57: 53 EDT MINOR BLDG/PWR BLDG INH CKT LIM SYS NORM AM PERPH OS LINKS SM CM MISC _____________100 – PAGE INDEX USE EA DISP FUNCTION KEY TO DISPLAY EAI PAGE 100 PAGE INDEX 101 – 104 NOT ASSIGNED 105 BLDG/PWR&ALARM CONTROLS 106 BLDG/PWR&ALARM CONTROLS 107 CIRCUIT LIMIT 108 NOT ASSIGNED 109 OVERLOAD 110 SYSTEM INHIBITS 111 AM. AM PERIPHERALS 112 AM. AM PERIPHERALS 113 OS LINKS 114 EQUIPPED SM STATUS SUMMARY 115 CM SUMMARY 116 MISCELLANEOUS 117 IOP AP DATA LINKS 119 MISC ALARMS 120 MESSAGES 121 IOP 0&1 122 IOP 2&3 123 DISK FILE SYS ACC 124 GENERIC RETROFIT 125 DFC 2&3 STATUS 126 DFC 0&1 PERF 127 MTIB STATUS 128 DFC 2&3 PERF 130 NM EXEPTION 131 HARDWARE CALL TRACE 160 TRUNK & LINE MAINT 181 – 184 OFL SM STATUS 190 C/D UPDATE 191 OS STATUS PAGE 195 GENBKUP 196 ODD RCV 197 CUTOVER Рисунок 4 - Сторінка 100 МСС 198 SG RCV 199 ECD RCV 1000 SM PAGE INDEX 1209 ONTC 0 & 1 1210 MI/NC 0 & 1 1220 TMS 0 & 1 SUMMARY 1240 MSGS 0 SUMMARY 1250 MSGS 1 SUMMARY 1260 CLNK SUMMARY 1271 REX SUMMARY 1950 PROG UPD MAINT 1960 INSTALL BWM 1999 STATE DEFINITIONS

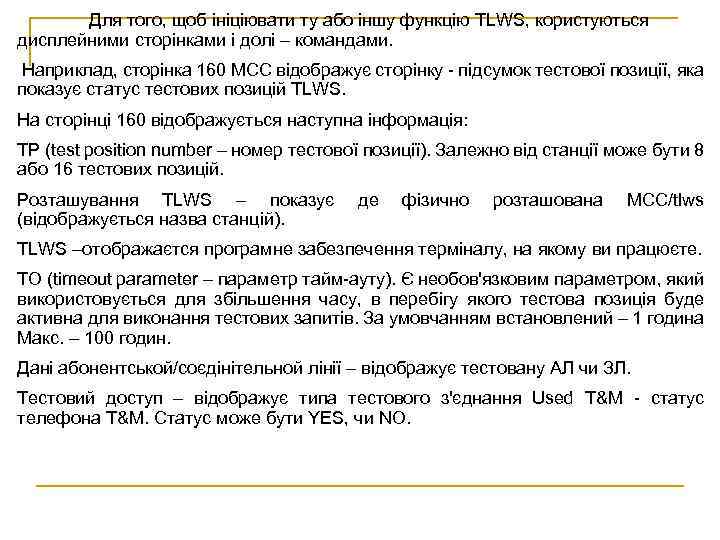

Для того, щоб ініціювати ту або іншу функцію TLWS, користуються дисплейними сторінками і долі – командами. Наприклад, сторінка 160 МСС відображує сторінку - підсумок тестової позиції, яка показує статус тестових позицій TLWS. На сторінці 160 відображується наступна інформація: TP (test position number – номер тестової позиції). Залежно від станції може бути 8 або 16 тестових позицій. Розташування TLWS – показує (відображується назва станцій). де фізично розташована МСС/tlws TLWS –отображаєтся програмне забезпечення терміналу, на якому ви працюєте. ТО (timeout parameter – параметр тайм-ауту). Є необов'язковим параметром, який використовується для збільшення часу, в перебігу якого тестова позиція буде активна для виконання тестових запитів. За умовчанням встановлений – 1 година Макс. – 100 годин. Дані абонентськой/соєдінітельной лінії – відображує тестовану АЛ чи ЗЛ. Тестовий доступ – відображує типа тестового з'єднання Used T&М - статус телефона T&M. Статус може бути YES, чи NO.

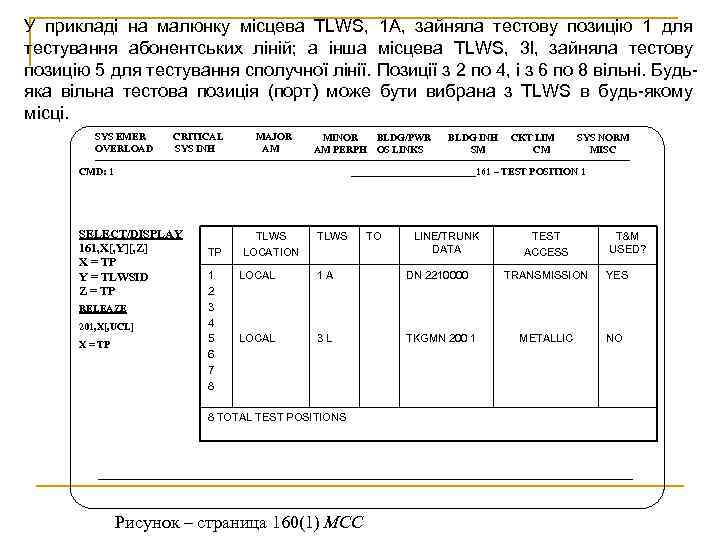

У прикладі на малюнку місцева TLWS, 1 А, зайняла тестову позицію 1 для тестування абонентських ліній; а інша місцева TLWS, 3 l, зайняла тестову позицію 5 для тестування сполучної лінії. Позиції з 2 по 4, і з 6 по 8 вільні. Будьяка вільна тестова позиція (порт) може бути вибрана з TLWS в будь-якому місці. SYS EMER OVERLOAD CRITICAL SYS INH MAJOR AM MINOR BLDG/PWR AM PERPH OS LINKS CMD: 1 CKT LIM CM SYS NORM MISC _____________161 – TEST POSITION 1 SELECT/DISPLAY 161, X[, Y][, Z] X = TP Y = TLWSID Z = TP RELEAZE 201, X[, UCL] X = TP BLDG INH SM TP 1 2 3 4 5 6 7 8 TLWS LOCATION TLWS TO LINE/TRUNK DATA LOCAL 1 A DN 2210000 LOCAL 3 L TKGMN 200 1 8 TOTAL TEST POSITIONS Рисунок – страница 160(1) МСС TEST ACCESS T&M USED? TRANSMISSION YES METALLIC NO

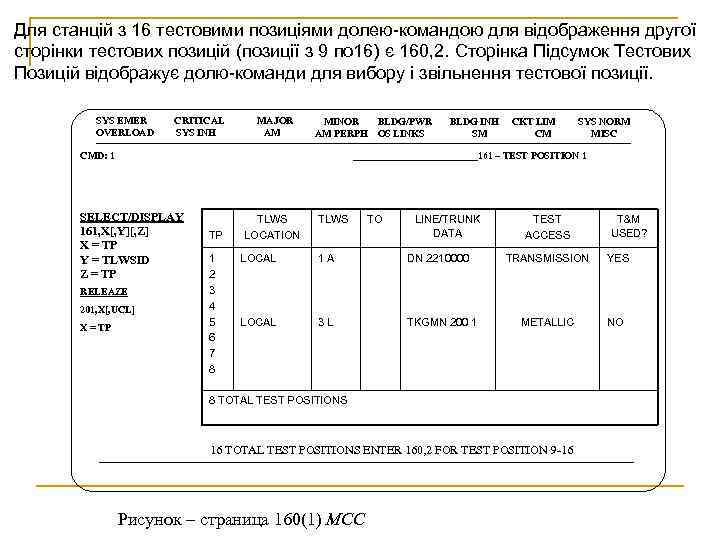

Для станцій з 16 тестовими позиціями долею-командою для відображення другої сторінки тестових позицій (позиції з 9 по 16) є 160, 2. Сторінка Підсумок Тестових Позицій відображує долю-команди для вибору і звільнення тестової позиції. SYS EMER OVERLOAD CRITICAL SYS INH MAJOR AM MINOR BLDG/PWR AM PERPH OS LINKS CMD: 1 CKT LIM CM SYS NORM MISC _____________161 – TEST POSITION 1 SELECT/DISPLAY 161, X[, Y][, Z] X = TP Y = TLWSID Z = TP RELEAZE 201, X[, UCL] X = TP BLDG INH SM TP 1 2 3 4 5 6 7 8 TLWS LOCATION TLWS TO LINE/TRUNK DATA LOCAL 1 A DN 2210000 LOCAL 3 L TKGMN 200 1 TEST ACCESS TRANSMISSION YES METALLIC NO 8 TOTAL TEST POSITIONS 16 TOTAL TEST POSITIONS ENTER 160, 2 FOR TEST POSITION 9 -16 Рисунок – страница 160(1) МСС T&M USED?

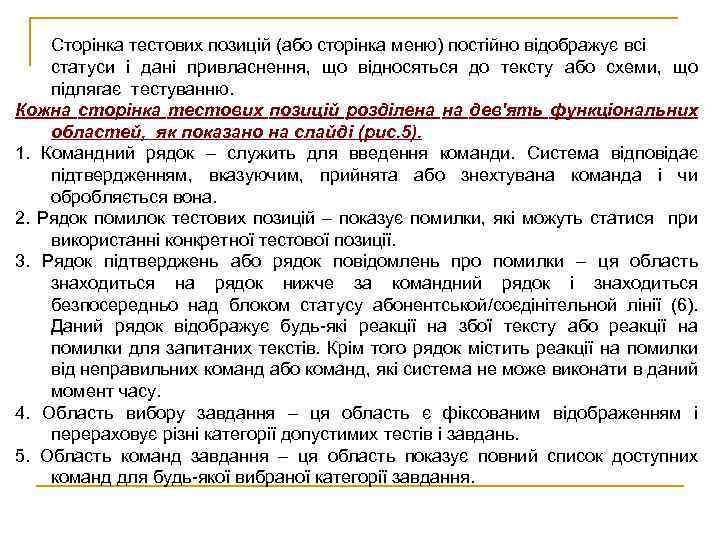

Сторінка тестових позицій (або сторінка меню) постійно відображує всі статуси і дані привласнення, що відносяться до тексту або схеми, що підлягає тестуванню. Кожна сторінка тестових позицій розділена на дев'ять функціональних областей, як показано на слайді (рис. 5). 1. Командний рядок – служить для введення команди. Система відповідає підтвердженням, вказуючим, прийнята або знехтувана команда і чи обробляється вона. 2. Рядок помилок тестових позицій – показує помилки, які можуть статися при використанні конкретної тестової позиції. 3. Рядок підтверджень або рядок повідомлень про помилки – ця область знаходиться на рядок нижче за командний рядок і знаходиться безпосередньо над блоком статусу абонентськой/соєдінітельной лінії (6). Даний рядок відображує будь-які реакції на збої тексту або реакції на помилки для запитаних текстів. Крім того рядок містить реакції на помилки від неправильних команд або команд, які система не може виконати в даний момент часу. 4. Область вибору завдання – ця область є фіксованим відображенням і перераховує різні категорії допустимих тестів і завдань. 5. Область команд завдання – ця область показує повний список доступних команд для будь-якої вибраної категорії завдання.

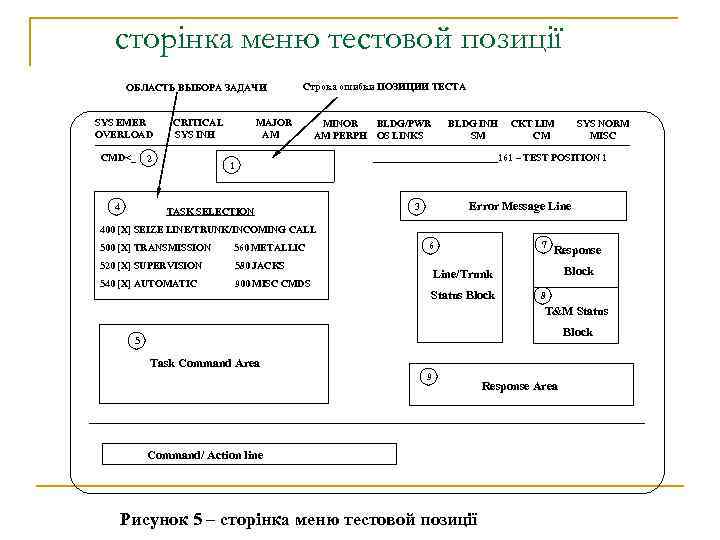

сторінка меню тестовой позиції ОБЛАСТЬ ВЫБОРА ЗАДАЧИ SYS EMER OVERLOAD CMD<_ 4 CRITICAL SYS INH 2 Строка ошибки ПОЗИЦИИ ТЕСТА MAJOR AM MINOR BLDG/PWR AM PERPH OS LINKS 1 TASK SELECTION BLDG INH SM CKT LIM CM SYS NORM MISC _____________161 – TEST POSITION 1 Error Message Line 3 400 [X] SEIZE LINE/TRUNK/INCOMING CALL 500 [X] TRANSMISSION 560 METALLIC 520 [X] SUPERVISION 580 JACKS 540 [X] AUTOMATIC 900 MISC CMDS 7 6 Response Block Line/Trunk Status Block 8 T&M Status Block 5 Task Command Area 9 Command/ Action line Рисунок 5 – сторінка меню тестовой позиції Response Area

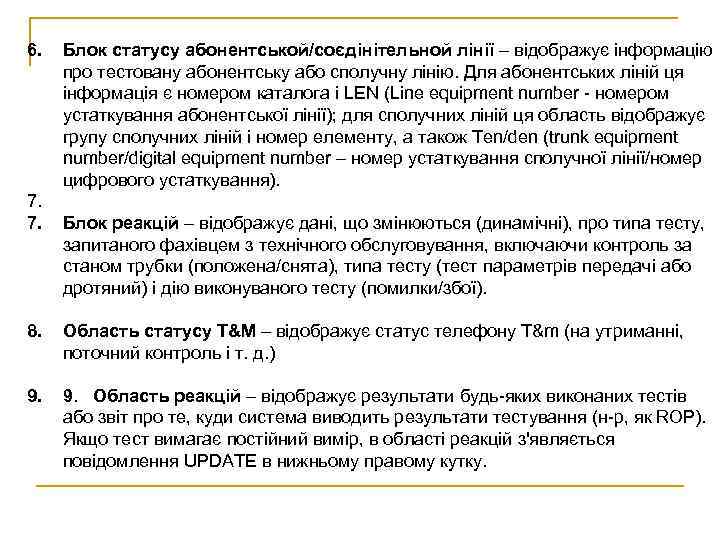

6. 7. 7. Блок статусу абонентськой/соєдінітельной лінії – відображує інформацію про тестовану абонентську або сполучну лінію. Для абонентських ліній ця інформація є номером каталога і LEN (Line equipment number - номером устаткування абонентської лінії); для сполучних ліній ця область відображує групу сполучних ліній і номер елементу, а також Ten/den (trunk equipment number/digital equipment number – номер устаткування сполучної лінії/номер цифрового устаткування). Блок реакцій – відображує дані, що змінюються (динамічні), про типа тесту, запитаного фахівцем з технічного обслуговування, включаючи контроль за станом трубки (положена/снята), типа тесту (тест параметрів передачі або дротяний) і дію виконуваного тесту (помилки/збої). 8. Область статусу T&М – відображує статус телефону Т&m (на утриманні, поточний контроль і т. д. ) 9. Область реакцій – відображує результати будь-яких виконаних тестів або звіт про те, куди система виводить результати тестування (н-р, як ROP). Якщо тест вимагає постійний вимір, в області реакцій з'являється повідомлення UPDATE в нижньому правому кутку.

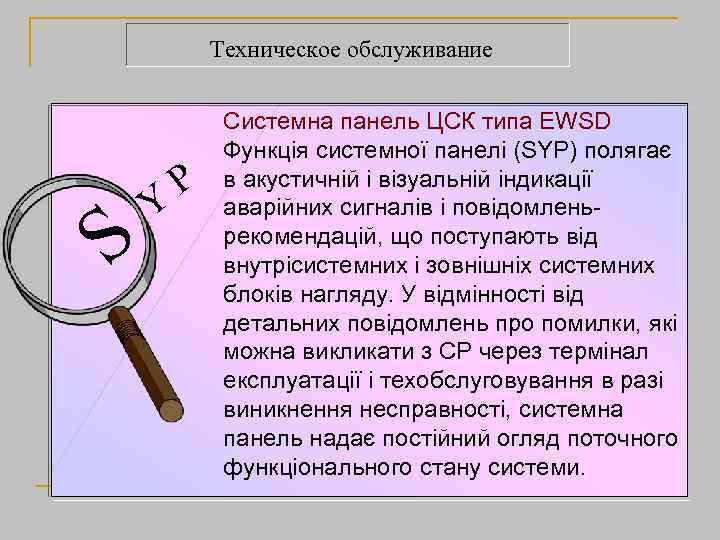

Техническое обслуживание S Y P Системна панель ЦСК типа EWSD Функція системної панелі (SYP) полягає в акустичній і візуальній індикації аварійних сигналів і повідомленьрекомендацій, що поступають від внутрісистемних і зовнішніх системних блоків нагляду. У відмінності від детальних повідомлень про помилки, які можна викликати з СР через термінал експлуатації і техобслуговування в разі виникнення несправності, системна панель надає постійний огляд поточного функціонального стану системи.

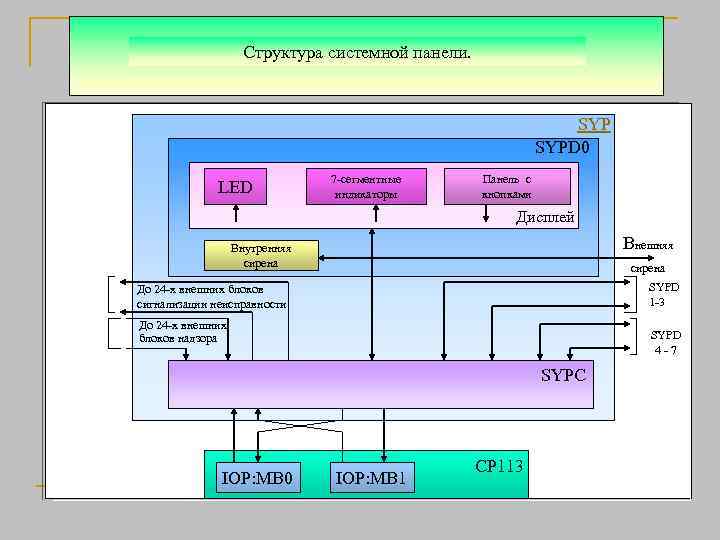

Техническое обслуживание Структура системной панели. SYPD 0 LED 7 -сегментные индикаторы Панель с кнопками Дисплей Внешняя Внутренняя сирена SYPD 1 -3 До 24 -х внешних блоков сигнализации неисправности До 24 -х внешних блоков надзора SYPD 4 -7 SYPC IOP: MB 0 IOP: MB 1 CP 113

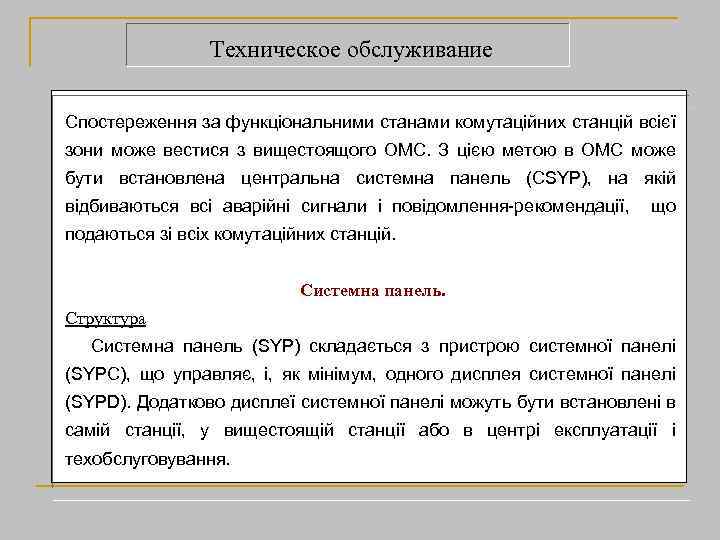

Техническое обслуживание Спостереження за функціональними станами комутаційних станцій всієї зони може вестися з вищестоящого ОМС. З цією метою в ОМС може бути встановлена центральна системна панель (CSYP), на якій відбиваються всі аварійні сигнали і повідомлення-рекомендації, що подаються зі всіх комутаційних станцій. Системна панель. Структура Системна панель (SYP) складається з пристрою системної панелі (SYPC), що управляє, і, як мінімум, одного дисплея системної панелі (SYPD). Додатково дисплеї системної панелі можуть бути встановлені в самій станції, у вищестоящій станції або в центрі експлуатації і техобслуговування.

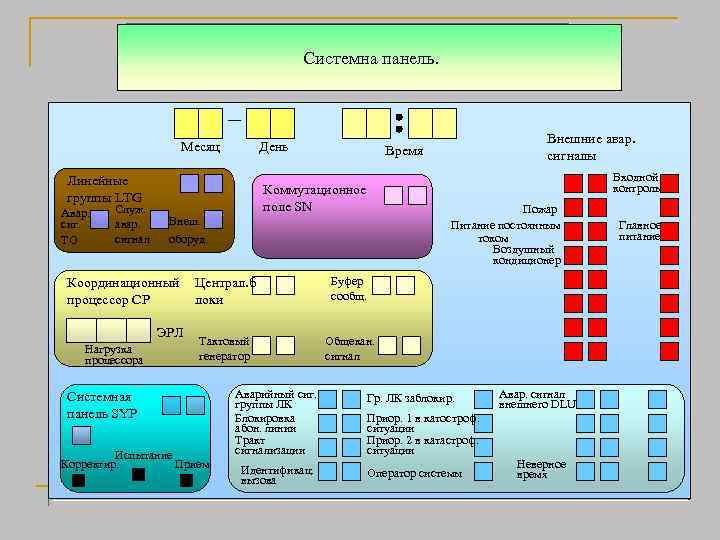

Техническое обслуживание Системна панель. Месяц День Линейные группы LTG Авар. сиг. ТО Служ. авар. сигнал Пожар Питание постоянным током Воздушный кондиционер Внеш. оборуд. ЭРЛ Нагрузка процессора Входной контроль Коммутационное поле SN Координационный процессор CP Внешние авар. сигналы Время Централ. б локи Буфер сообщ. Тактовый генератор Общекан. сигнал Системная панель SYP Испытание Корректир. Прием Аварийный сиг. группы ЛК Блокировка абон. линии Тракт сигнализации Идентификац. вызова Гр. ЛК заблокир. Авар. сигнал внешнего DLU Приор. 1 в катостроф. ситуации Приор. 2 в катастроф. ситуации Оператор системы Неверное время Главное питание

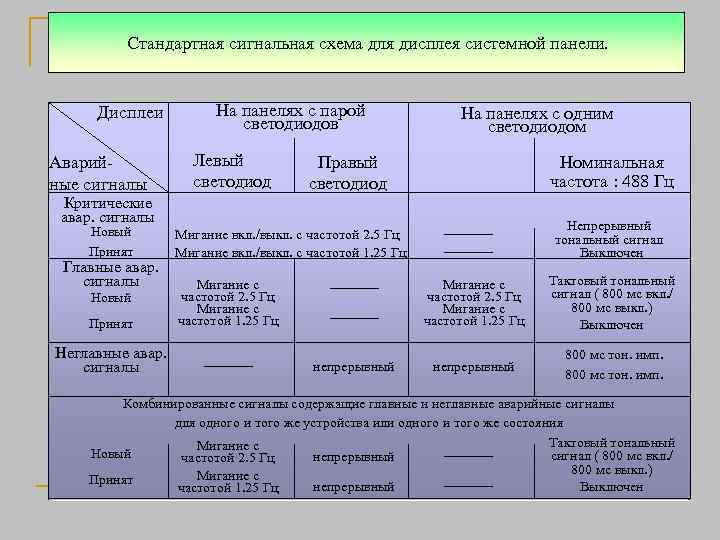

Стандартная сигнальная схема для дисплея системной панели. Техническое обслуживание Дисплеи Аварийные сигналы На панелях с парой светодиодов Левый светодиод На панелях с одним светодиодом Номинальная частота : 488 Гц Правый светодиод Критические авар. сигналы Новый Принят Новый Мигание с частотой 2. 5 Гц Мигание с частотой 1. 25 Гц Непрерывный тональный сигнал Выключен Мигание вкл. /выкл. с частотой 2. 5 Гц Мигание вкл. /выкл. с частотой 1. 25 Гц Главные авар. сигналы Принят Неглавные авар. сигналы Мигание с частотой 2. 5 Гц Мигание с частотой 1. 25 Гц непрерывный Тактовый тональный сигнал ( 800 мс вкл. / 800 мс выкл. ) Выключен непрерывный 800 мс тон. имп. Комбинированные сигналы содержащие главные и неглавные аварийные сигналы для одного и того же устройства или одного и того же состояния Тактовый тональный Мигание с Новый сигнал ( 800 мс вкл. / непрерывный частотой 2. 5 Гц 800 мс выкл. ) Мигание с Принят непрерывный Выключен частотой 1. 25 Гц

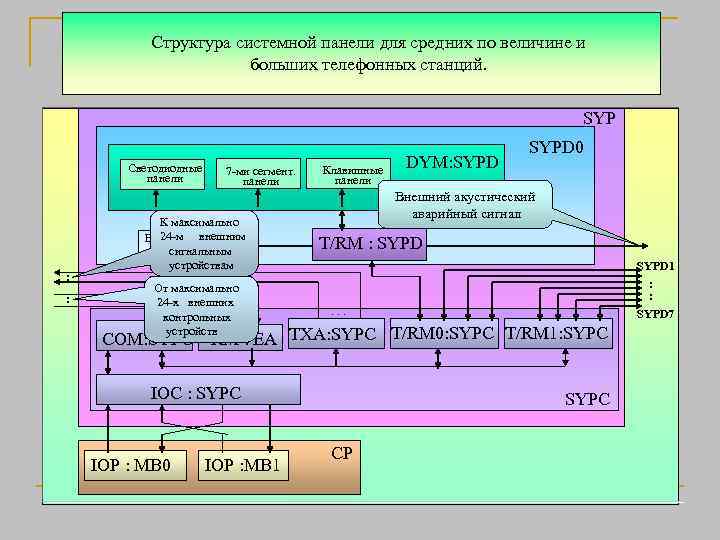

Структура системной панели для средних по величине и Техническое обслуживание больших телефонных станций. SYP Светодиодные панели : : 7 -ми сегмент. панели К максимально 24 -м внешним Внутр. акустичес. сигнальным аварийный сиг. устройствам От максимально 24 -х внешних контрольных. . . устройств COM: SYPC Клавишные панели SYPD 0 Внешний акустический аварийный сигнал T/RM : SYPD 1 : : SYPD 7 . . . RM : EA TXA: SYPC T/RM 0: SYPC T/RM 1: SYPC IOC : SYPC IOP : MB 0 DYM: SYPD IOP : MB 1 SYPC CP
Варианты соединений дисплеев ( от a до g ) системной Техническое обслуживание панели с ее управляющим устройством для средних и больших телефонных станций. SYPC a SYPD 0 от SYPD 1 до SYPD 3 b c от SYPD 1 до SYPD 3 d от SYPD 1 до SYPD 3 e MDF f MDF g MDF CP PCMC/ CFC SYPD 0 , SYPD 4 от SYPD 1 до SYPD 3, MDF от SYPD 5 до SYPD 7 PCMC/ Канал CFC РСМ MDF или CF

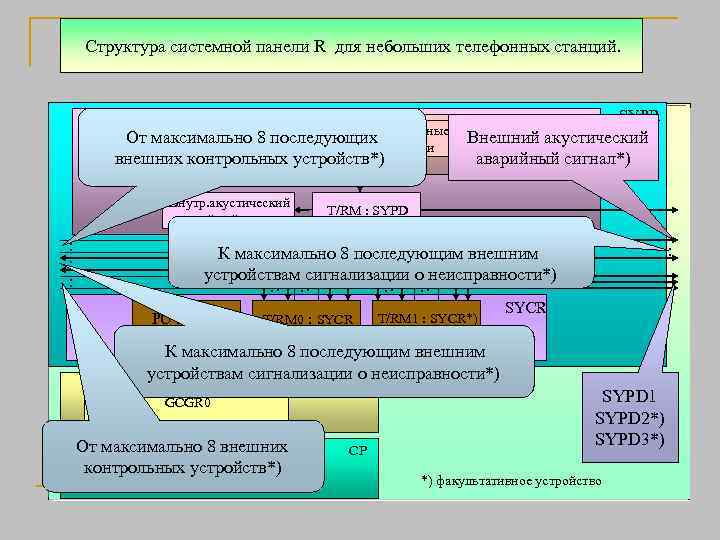

Структура системной панели R для небольших телефонных станций. Техническое обслуживание Светодиодные 7 -ми сегментные От максимально 8 последующих Клавишные панели внешних контрольных устройств*) SYPR Внешний акустический аварийный DYM : SYPD сигнал*) T/RM : SYPD К максимально 8 последующим внешним устройствам сигнализации о неисправности*). . PU : SYPR . . T/RM 0 : SYCR . . . . Внутр. акустический аварийный сигнал SYPD 0 . . T/RM 1 : SYCR*) SYCR К максимально 8 последующим внешним устройствам сигнализации о неисправности*) MB 0 GCGR 0 От максимально 8 внешних IOP : MB 0 IOP : MB 1 контрольных устройств*) CP SYPD 1 SYPD 2*) SYPD 3*) *) факультативное устройство

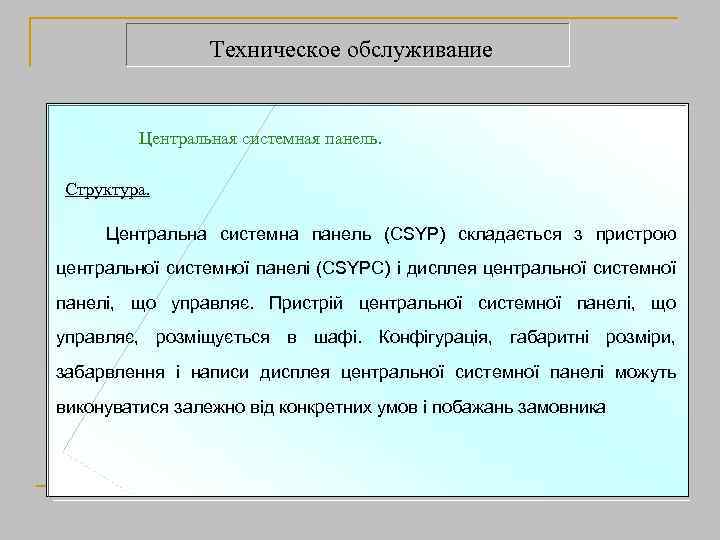

Техническое обслуживание Центральная системная панель. Структура. Центральна системна Центральная системная панель (CSYP) складається з пристрою центральної системної панелі (CSYPC) і дисплея центральної системної панелі, що управляє. Пристрій центральної системної панелі, що управляє, розміщується в шафі. Конфігурація, габаритні розміри, забарвлення і написи дисплея центральної системної панелі можуть виконуватися залежно від конкретних умов і побажань замовника

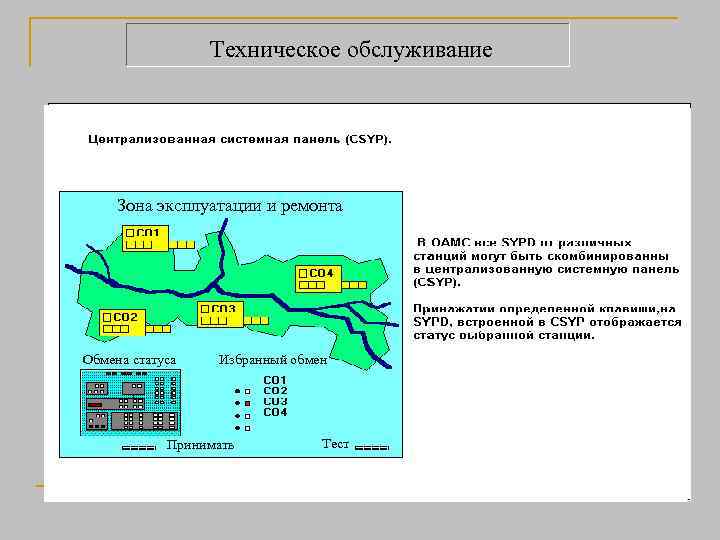

Техническое обслуживание Зона эксплуатации и ремонта Обмена статуса Избранный обмен Принимать Тест

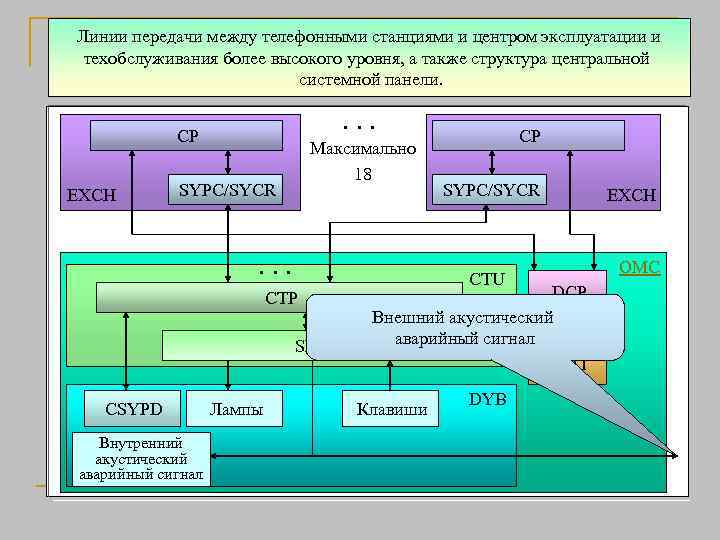

Линии передачи между телефонными станциями и центром эксплуатации и Техническое уровня, а также структура центральной техобслуживания более высокого обслуживание системной панели. . Максимально 18 CP EXCH SYPC/SYCR . . . CTP SPC CSYPD Внутренний акустический аварийный сигнал Лампы CP SYPC/SYCR CTU DCP Внешний акустический аварийный сигнал OMT Клавиши DYB EXCH OMC

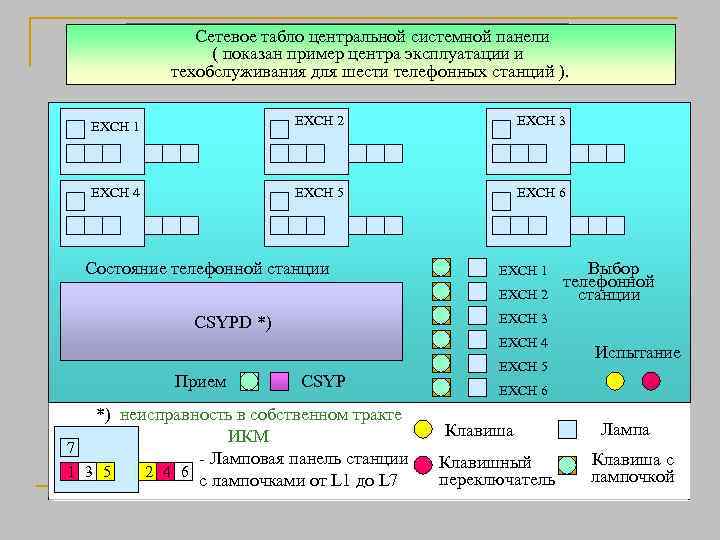

Сетевое табло центральной системной панели Техническое обслуживание и ( показан пример центра эксплуатации техобслуживания для шести телефонных станций ). EXCH 1 EXCH 2 EXCH 3 EXCH 4 EXCH 5 EXCH 6 Состояние телефонной станции EXCH 1 EXCH 2 EXCH 3 CSYPD *) EXCH 4 Прием Выбор телефонной станции CSYP *) неисправность в собственном тракте ИКМ 7 - Ламповая панель станции 1 3 5 2 4 6 с лампочками от L 1 до L 7 EXCH 5 Испытание EXCH 6 Клавиша Клавишный переключатель Лампа Клавиша с лампочкой

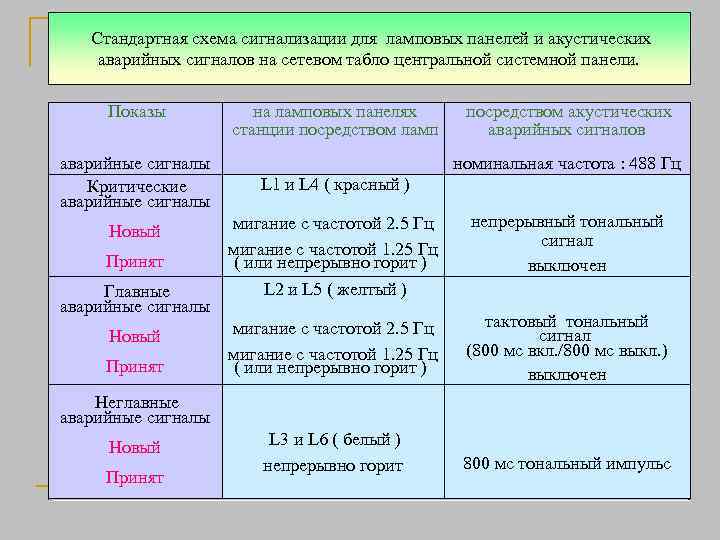

Стандартная схема сигнализации для ламповых панелей и акустических Техническое обслуживание аварийных сигналов на сетевом табло центральной системной панели. Показы аварийные сигналы Критические аварийные сигналы Новый Принят на ламповых панелях станции посредством ламп посредством акустических аварийных сигналов номинальная частота : 488 Гц L 1 и L 4 ( красный ) мигание с частотой 2. 5 Гц мигание с частотой 1. 25 Гц ( или непрерывно горит ) непрерывный тональный сигнал выключен Главные аварийные сигналы L 2 и L 5 ( желтый ) Новый мигание с частотой 2. 5 Гц мигание с частотой 1. 25 Гц ( или непрерывно горит ) тактовый тональный сигнал (800 мс вкл. /800 мс выкл. ) выключен L 3 и L 6 ( белый ) непрерывно горит 800 мс тональный импульс Принят Неглавные аварийные сигналы Новый Принят

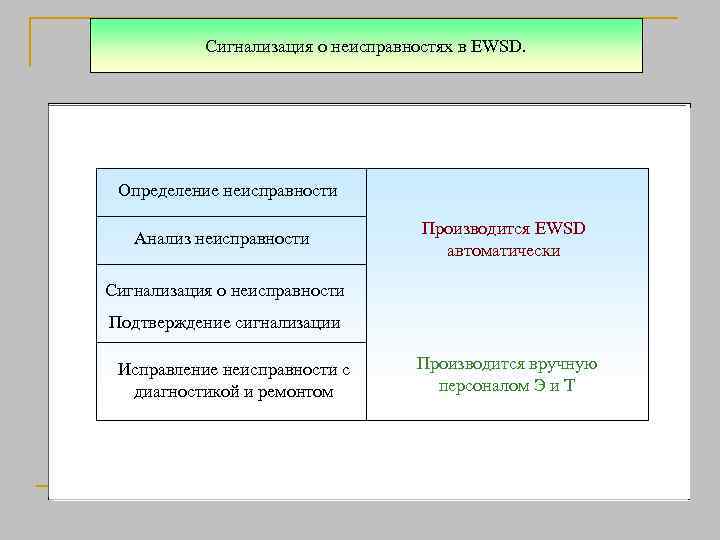

Сигнализация о неисправностях в EWSD. Техническое обслуживание Определение неисправности Анализ неисправности Производится EWSD автоматически Сигнализация о неисправности Подтверждение сигнализации Исправление неисправности с диагностикой и ремонтом Производится вручную персоналом Э и Т
Концепція усунення пошкоджень

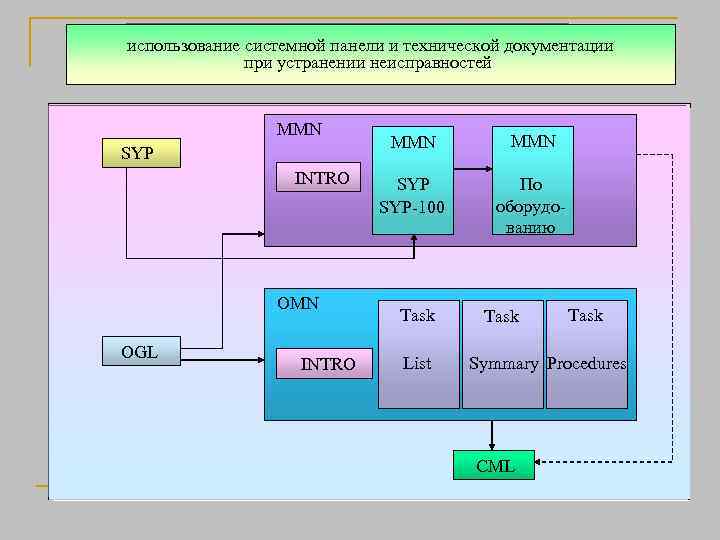

Сетевое табло использование системной панели и технической документации Техническое обслуживание при устранении неисправностей MMN SYP INTRO OMN OGL INTRO MMN SYP-100 По оборудованию Task List Task Symmary Procedures CML
Концепция устранения неисправностей Несправності, що зустрічаються при експлуатації Ewsd, активізують спеціальну програму усунення несправностей, орієнтовану на конкретне устаткування. При цьому створюється звіт про несправність, який заноситься у файл АМ. ALARM. Пошкоджене устаткування виводить інформацію на дисплей системної панелі SYPD, на OMT і на центральну системну панель CSYPD. У всіх випадках алгоритм виправлення помилок починається з процедур Syp 100 в керівництві по техобслуговуванню MMN: SYP Ці процедури містять список дій, одних і тих же для всіх випадків виправлення помилок, таких як виключення звукового сигналу, пошук про помилку у файлі AM. ALARM, установка коди обробки і так далі За допомогою процедури Syp 100 (див. слайд) обслуговуючий персонал знаходить алгоритм усунення несправностей, вказаною аварійними повідомленнями. Процедура усунення несправностей містить блоки, в яких команди і процедури виконуються послідовно.

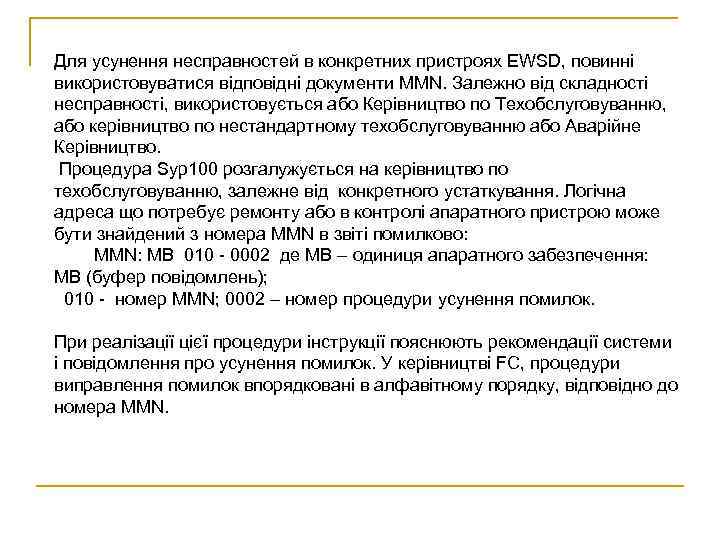

Для усунення несправностей в конкретних пристроях EWSD, повинні використовуватися відповідні документи MMN. Залежно від складності несправності, використовується або Керівництво по Техобслуговуванню, або керівництво по нестандартному техобслуговуванню або Аварійне Керівництво. Процедура Syp 100 розгалужується на керівництво по техобслуговуванню, залежне від конкретного устаткування. Логічна адреса що потребує ремонту або в контролі апаратного пристрою може бути знайдений з номера MMN в звіті помилково: MMN: MB 010 - 0002 де MB – одиниця апаратного забезпечення: MB (буфер повідомлень); 010 - номер MMN; 0002 – номер процедури усунення помилок. При реалізації цієї процедури інструкції пояснюють рекомендації системи і повідомлення про усунення помилок. У керівництві FC, процедури виправлення помилок впорядковані в алфавітному порядку, відповідно до номера MMN.

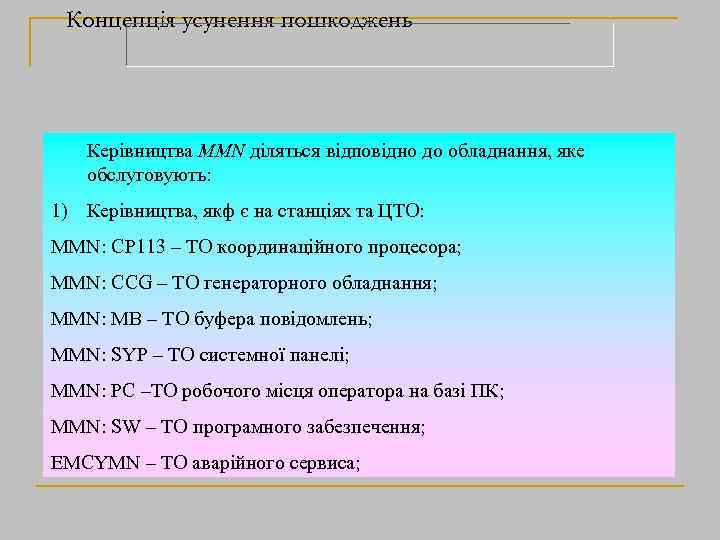

Концепція усунення пошкоджень Керівництва MMN діляться відповідно до обладнання, яке обслуговують: 1) Керівництва, якф є на станціях та ЦТО: MMN: CP 113 – ТО координаційного процесора; MMN: CCG – ТО генераторного обладнання; MMN: MB – ТО буфера повідомлень; MMN: SYP – ТО системної панелі; MMN: PC –ТО робочого місця оператора на базі ПК; MMN: SW – ТО програмного забезпечення; EMCYMN – ТО аварійного сервиса;

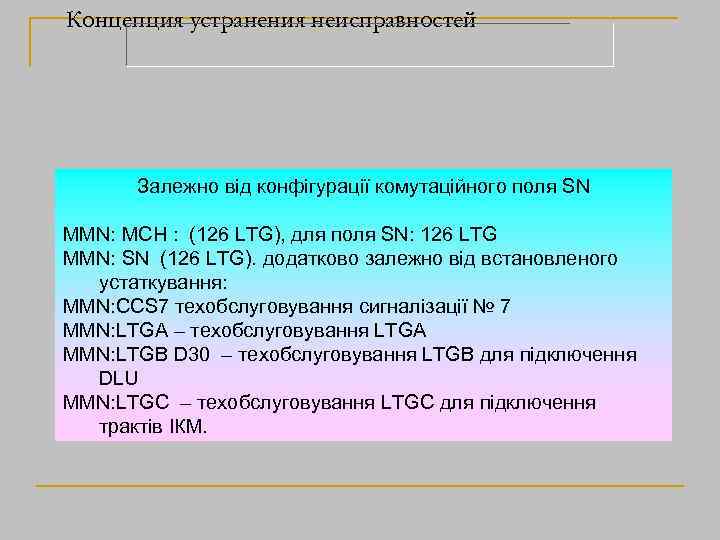

Концепция устранения неисправностей Залежно від конфігурації комутаційного поля SN MMN: MCH : (126 LTG), для поля SN: 126 LTG MMN: SN (126 LTG). додатково залежно від встановленого устаткування: MMN: CCS 7 техобслуговування сигналізації № 7 MMN: LTGA – техобслуговування LTGA MMN: LTGB D 30 – техобслуговування LTGB для підключення DLU MMN: LTGС – техобслуговування LTGC для підключення трактів ІКМ.

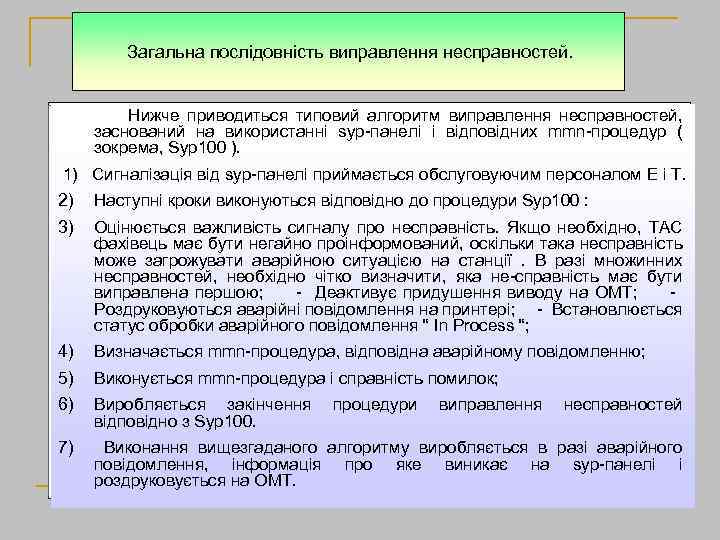

Техническое обслуживание Загальна послідовність виправлення несправностей. Нижче приводиться типовий алгоритм виправлення несправностей, заснований на використанні syp-панелі і відповідних mmn-процедур ( зокрема, Syp 100 ). 1) Сигналізація від syp-панелі приймається обслуговуючим персоналом Е і Т. 2) Наступні кроки виконуються відповідно до процедури Syp 100 : 3) Оцінюється важливість сигналу про несправність. Якщо необхідно, ТАС фахівець має бути негайно проінформований, оскільки така несправність може загрожувати аварійною ситуацією на станції. В разі множинних несправностей, необхідно чітко визначити, яка не-справність має бути виправлена першою; - Деактивує придушення виводу на ОМТ; Роздруковуються аварійні повідомлення на принтері; - Встановлюється статус обробки аварійного повідомлення “ In Process “; 4) Визначається mmn-процедура, відповідна аварійному повідомленню; 5) Виконується mmn-процедура і справність помилок; 6) Виробляється закінчення відповідно з Syp 100. 7) Виконання вищезгаданого алгоритму виробляється в разі аварійного повідомлення, інформація про яке виникає на syp-панелі і роздруковується на ОМТ. процедури виправлення несправностей

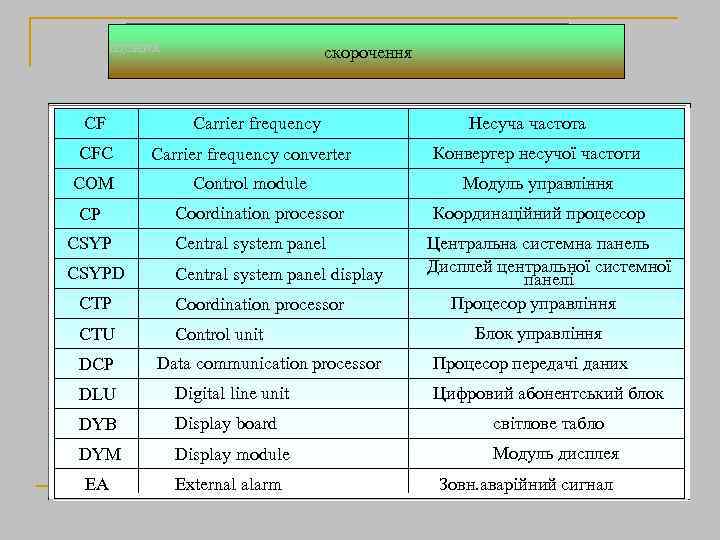

Сокращения CF Техническое обслуживание скорочення Carrier frequency Несуча частота CFC Carrier frequency converter Конвертер несучої частоти COM Control module Модуль управління CP Coordination processor CSYP Central system panel CSYPD Central system panel display CTP Coordination processor CTU Control unit DCP Data communication processor Координаційний процессор Центральна системна панель Дисплей центральної системної панелі Процесор управління Блок управління Процесор передачі даних DLU Digital line unit Цифровий абонентський блок DYB Display board світлове табло DYM Display module Модуль дисплея EA External alarm Зовн. аварійний сигнал

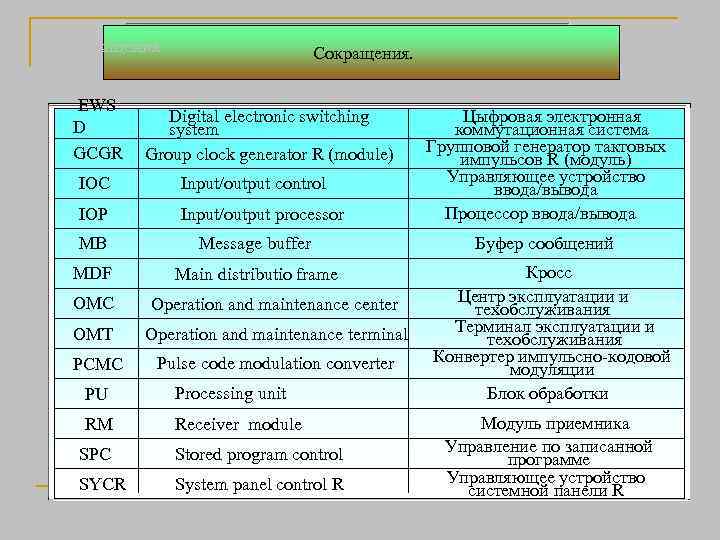

Сокращения EWS D GCGR Техническое обслуживание Сокращения. Digital electronic switching system Group clock generator R (module) IOC Input/output control IOP Input/output processor MB Message buffer MDF Main distributio frame OMC Operation and maintenance center OMT Operation and maintenance terminal PCMC Pulse code modulation converter PU Processing unit RM Receiver module SPC Stored program control SYCR System panel control R Цыфровая электронная коммутационная система Групповой генератор тактовых импульсов R (модуль) Управляющее устройство ввода/вывода Процессор ввода/вывода Буфер сообщений Кросс Центр эксплуатации и техобслуживания Терминал эксплуатации и техобслуживания Конвертер импульсно-кодовой модуляции Блок обработки Модуль приемника Управление по записанной программе Управляющее устройство системной панели R

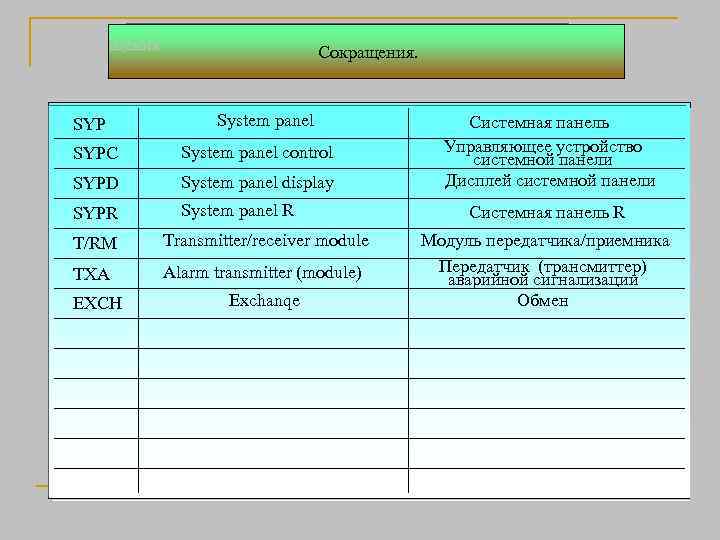

Сокращения SYP Техническое обслуживание Сокращения. System panel SYPC System panel control SYPD System panel display SYPR System panel R T/RM Transmitter/receiver module TXA Alarm transmitter (module) EXCH Exchanqe Системная панель Управляющее устройство системной панели Дисплей системной панели Системная панель R Модуль передатчика/приемника Передатчик (трансмиттер) аварийной сигнализации Обмен
ТЕСТ 1 ТЕСТ 2 выход
ВОПРОС 1 ВОПРОС 2 ВОПРОС 3
ВОПРОС 1 ВОПРОС 2 контрольные вопросы

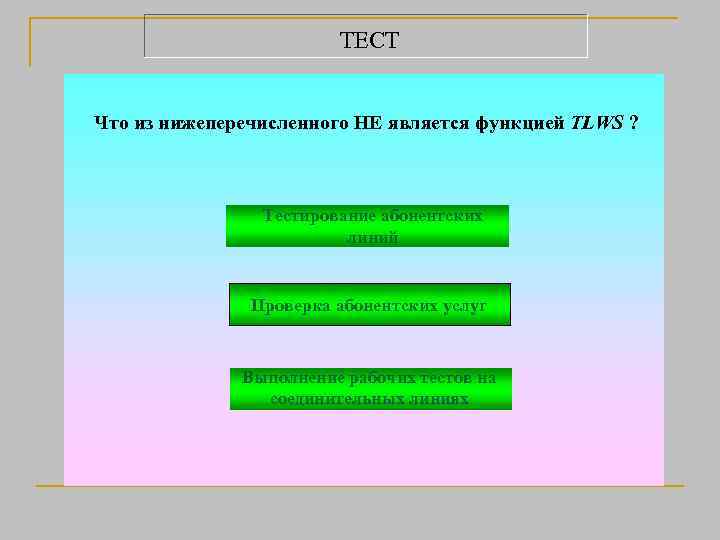

ТЕСТ Что из нижеперечисленного НЕ является функцией TLWS ? Тестирование абонентских линий Проверка абонентских услуг Выполнение рабочих тестов на соединительных линиях
ТЕСТ Что из нижеперечисленного НЕ является функцией TLWS ? Поздравляем ваш ответ верный ! Тестирование абонентских линий Проверка абонентских услуг Выполнение рабочих тестов на соединительных линиях
ТЕСТ Что из нижеперечисленного является требуемым оборудованием для TLWS ? VDT TAU T&M

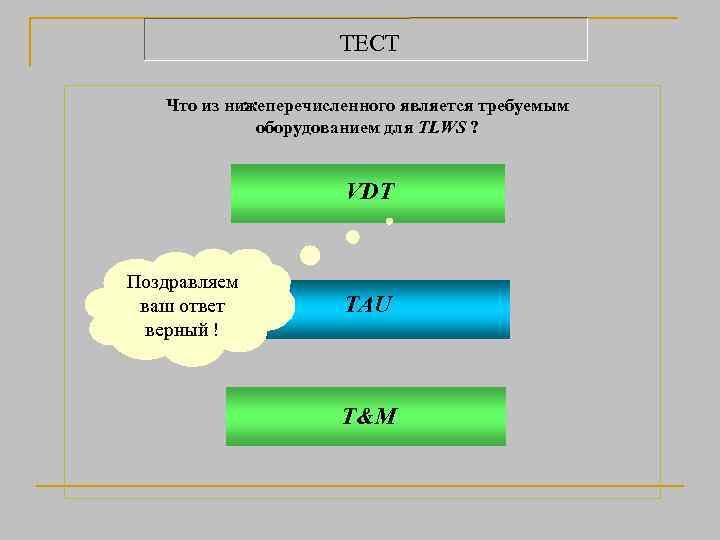

ТЕСТ Что из нижеперечисленного является требуемым оборудованием для TLWS ? VDT Поздравляем ваш ответ верный ! TAU T&M

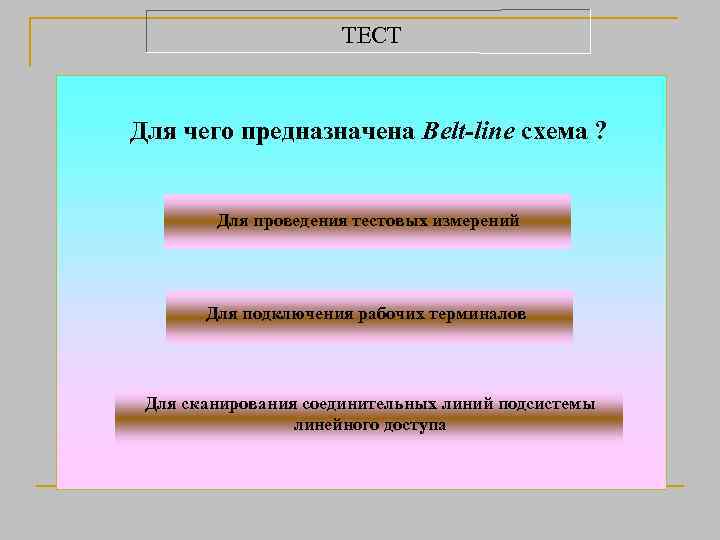

ТЕСТ Для чего предназначена Belt-line схема ? Для проведения тестовых измерений Для подключения рабочих терминалов Для сканирования соединительных линий подсистемы линейного доступа

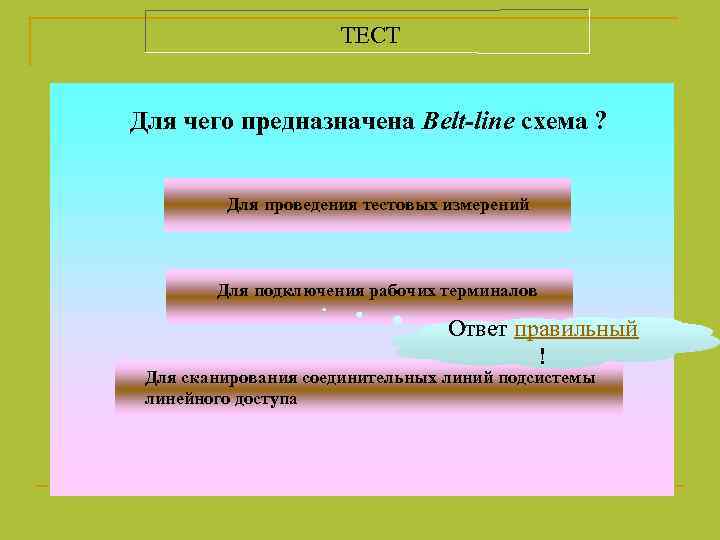

ТЕСТ Для чего предназначена Belt-line схема ? Для проведения тестовых измерений Для подключения рабочих терминалов Ответ правильный ! Для сканирования соединительных линий подсистемы линейного доступа
ТЕСТ С какой целью применяют SYP панель ? Для индикации аварийных сигналов и сообщений. Для определения места нахождения обслуживающего персонала Для управления работой ЦСК

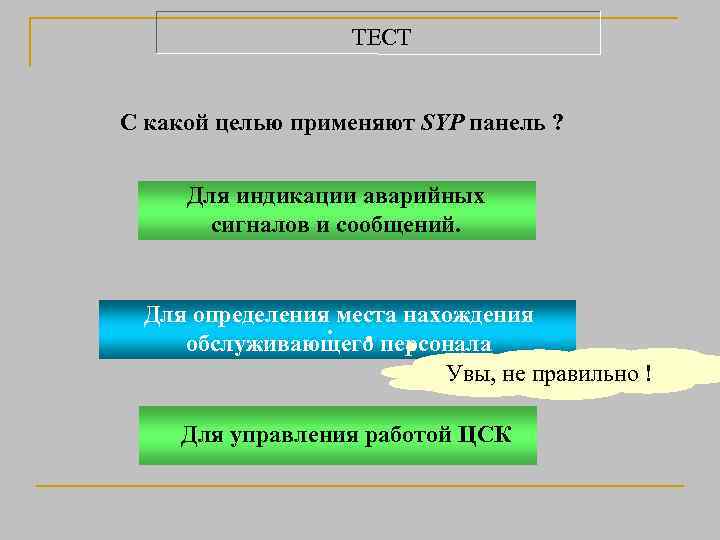

ТЕСТ С какой целью применяют SYP панель ? Для индикации аварийных сигналов и сообщений. Для определения места нахождения обслуживающего персонала Увы, не правильно ! Для управления работой ЦСК
ТЕСТ С какой целью применяют SYP панель ? Для индикации аварийных сигналов и сообщений. Для определения места нахождения обслуживающего персонала Увы, не правильно ! Для управления работой ЦСК

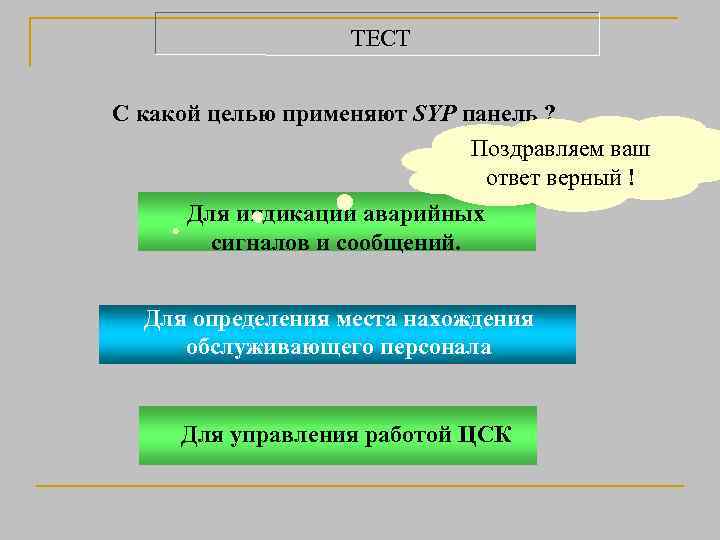

ТЕСТ С какой целью применяют SYP панель ? Поздравляем ваш ответ верный ! Для индикации аварийных сигналов и сообщений. Для определения места нахождения обслуживающего персонала Для управления работой ЦСК

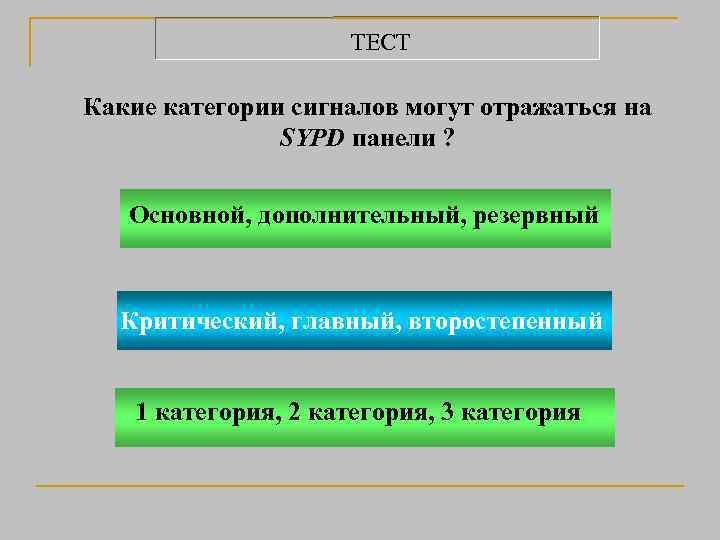

ТЕСТ Какие категории сигналов могут отражаться на SYPD панели ? Основной, дополнительный, резервный Критический, главный, второстепенный 1 категория, 2 категория, 3 категория

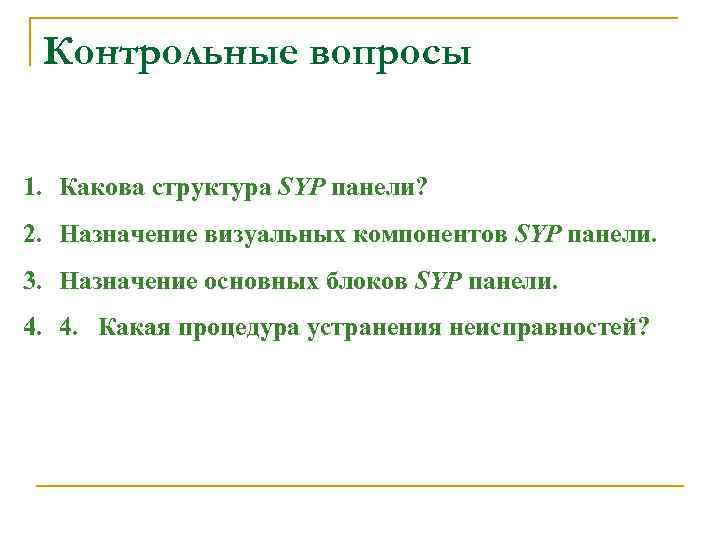

Контрольные вопросы 1. Какова структура SYP панели? 2. Назначение визуальных компонентов SYP панели. 3. Назначение основных блоков SYP панели. 4. 4. Какая процедура устранения неисправностей?
