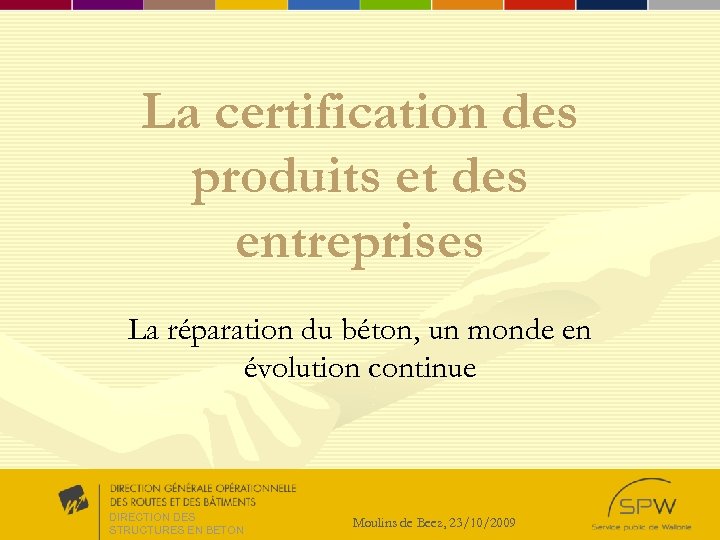

La certification des produits et des entreprises La réparation du béton, un monde en La certification des produits et des entreprises La réparation du béton, un monde en évolution continue DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

Pas de panique ! DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009 Pas de panique ! DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

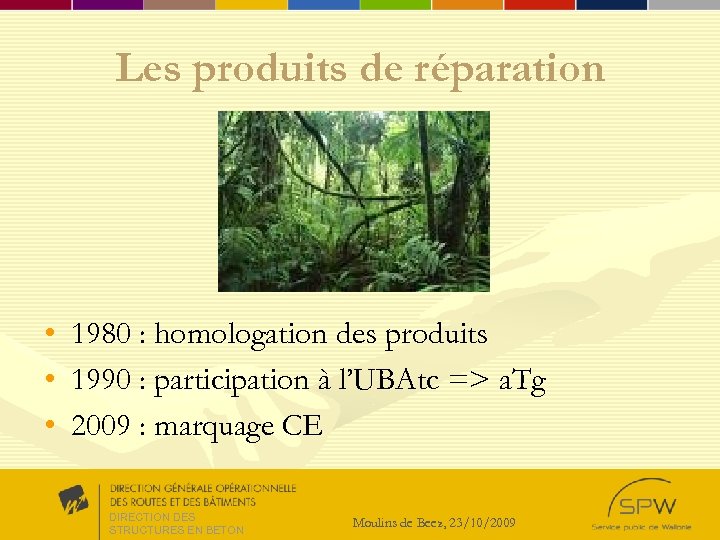

Les produits de réparation • • • 1980 : homologation des produits 1990 : Les produits de réparation • • • 1980 : homologation des produits 1990 : participation à l’UBAtc => a. Tg 2009 : marquage CE DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

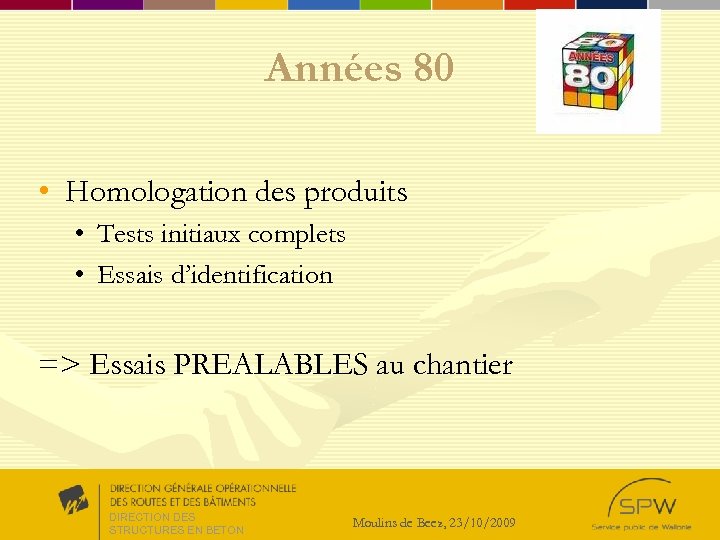

Années 80 • Homologation des produits • Tests initiaux complets • Essais d’identification => Années 80 • Homologation des produits • Tests initiaux complets • Essais d’identification => Essais PREALABLES au chantier DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

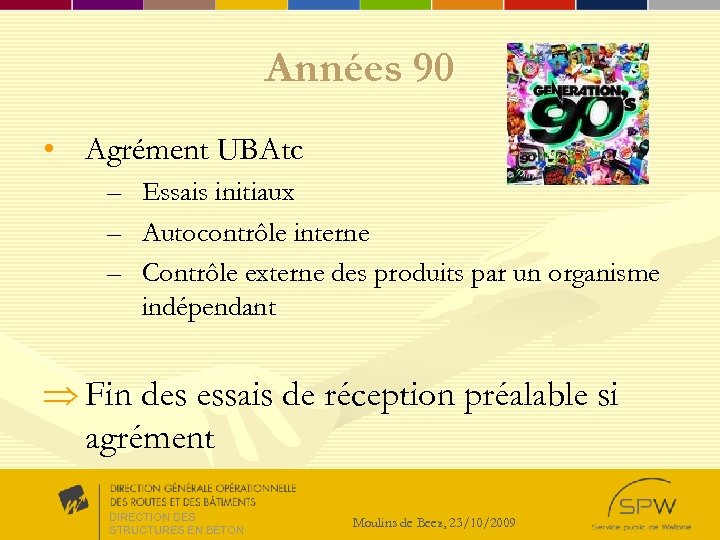

Années 90 • Agrément UBAtc – Essais initiaux – Autocontrôle interne – Contrôle externe Années 90 • Agrément UBAtc – Essais initiaux – Autocontrôle interne – Contrôle externe des produits par un organisme indépendant Þ Fin des essais de réception préalable si agrément DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

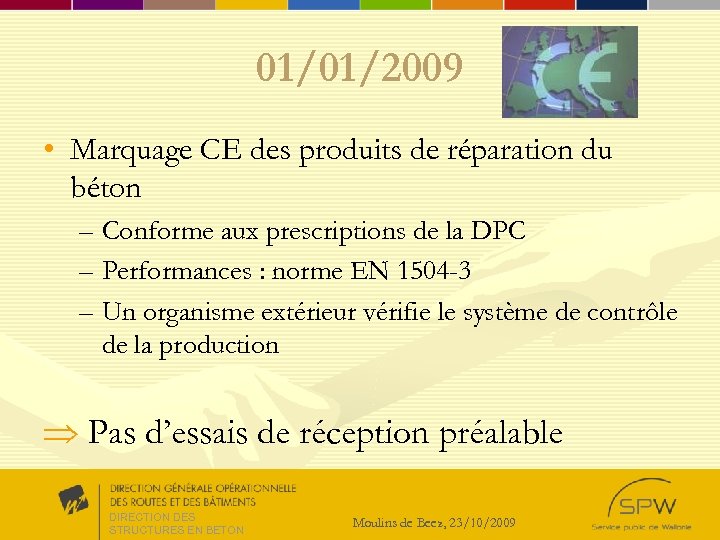

01/01/2009 • Marquage CE des produits de réparation du béton – Conforme aux prescriptions 01/01/2009 • Marquage CE des produits de réparation du béton – Conforme aux prescriptions de la DPC – Performances : norme EN 1504 -3 – Un organisme extérieur vérifie le système de contrôle de la production Þ Pas d’essais de réception préalable DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

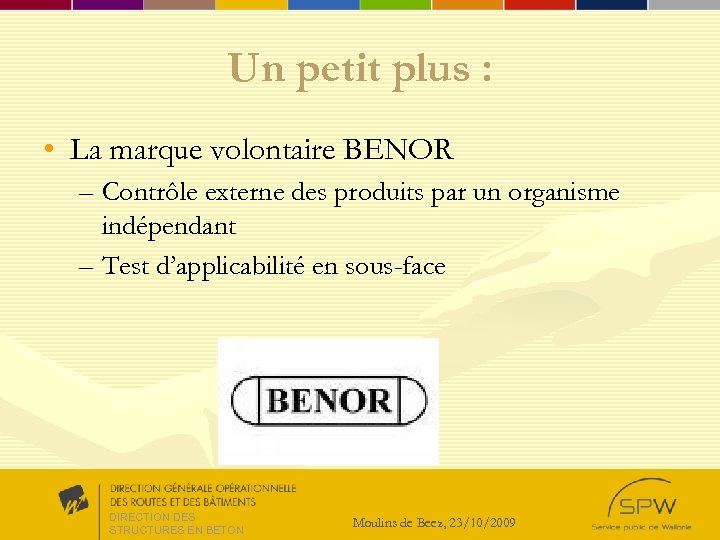

Un petit plus : • La marque volontaire BENOR – Contrôle externe des produits Un petit plus : • La marque volontaire BENOR – Contrôle externe des produits par un organisme indépendant – Test d’applicabilité en sous-face DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

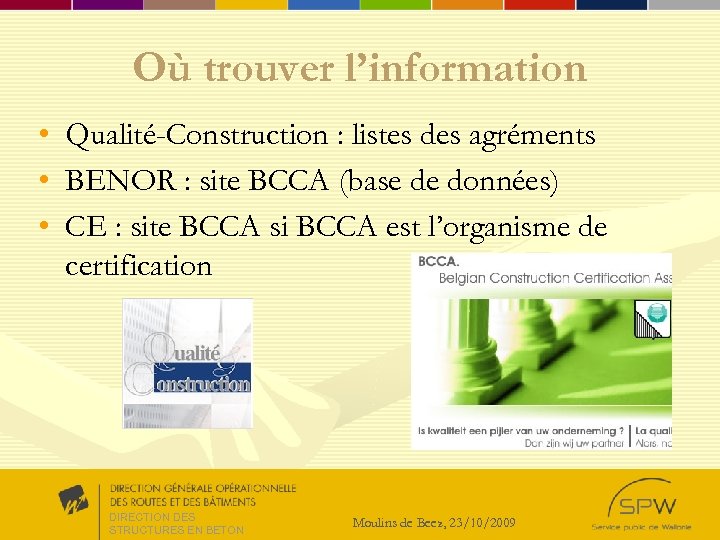

Où trouver l’information • Qualité-Construction : listes des agréments • BENOR : site BCCA Où trouver l’information • Qualité-Construction : listes des agréments • BENOR : site BCCA (base de données) • CE : site BCCA si BCCA est l’organisme de certification DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

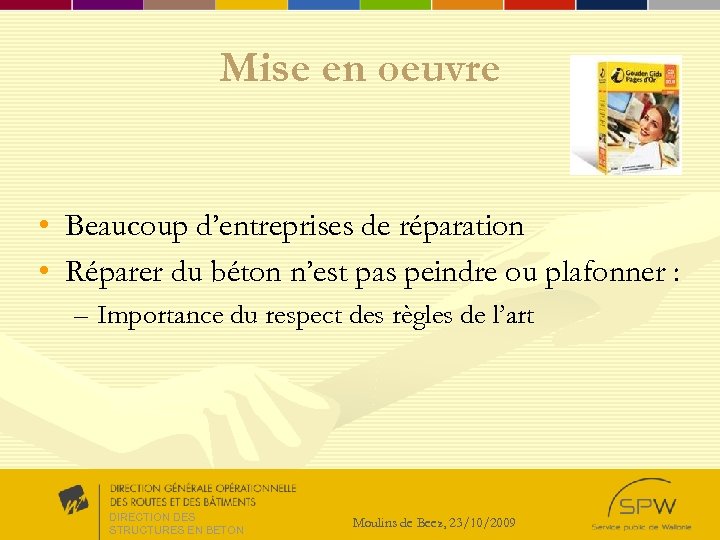

Mise en oeuvre • Beaucoup d’entreprises de réparation • Réparer du béton n’est pas Mise en oeuvre • Beaucoup d’entreprises de réparation • Réparer du béton n’est pas peindre ou plafonner : – Importance du respect des règles de l’art DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

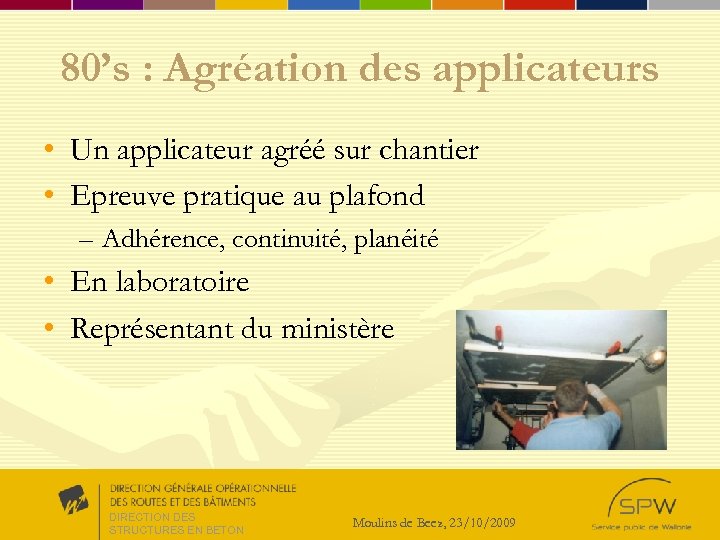

80’s : Agréation des applicateurs • Un applicateur agréé sur chantier • Epreuve pratique 80’s : Agréation des applicateurs • Un applicateur agréé sur chantier • Epreuve pratique au plafond – Adhérence, continuité, planéité • En laboratoire • Représentant du ministère DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

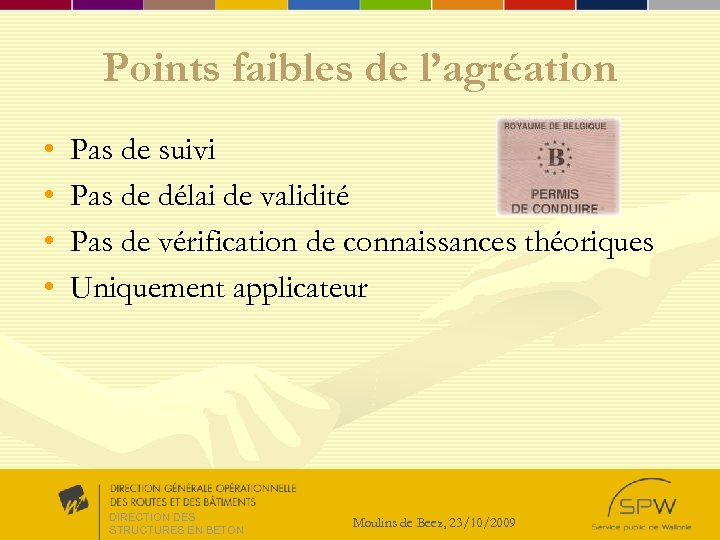

Points faibles de l’agréation • • Pas de suivi Pas de délai de validité Points faibles de l’agréation • • Pas de suivi Pas de délai de validité Pas de vérification de connaissances théoriques Uniquement applicateur DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

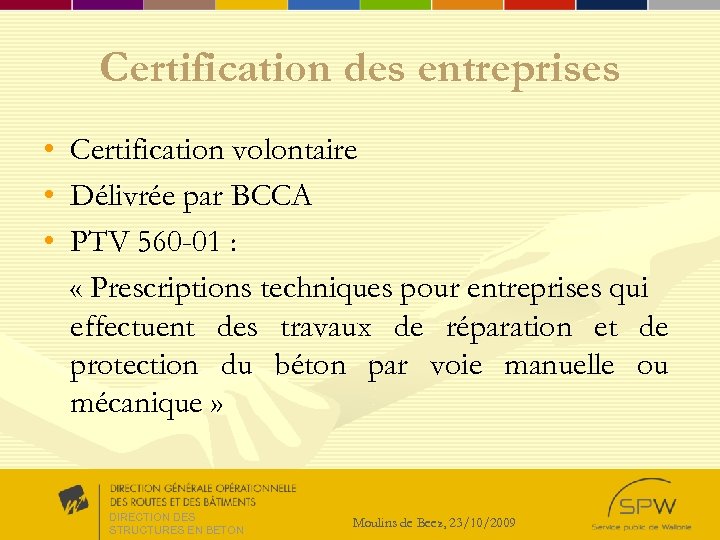

Certification des entreprises • • • Certification volontaire Délivrée par BCCA PTV 560 -01 Certification des entreprises • • • Certification volontaire Délivrée par BCCA PTV 560 -01 : « Prescriptions techniques pour entreprises qui effectuent des travaux de réparation et de protection du béton par voie manuelle ou mécanique » DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

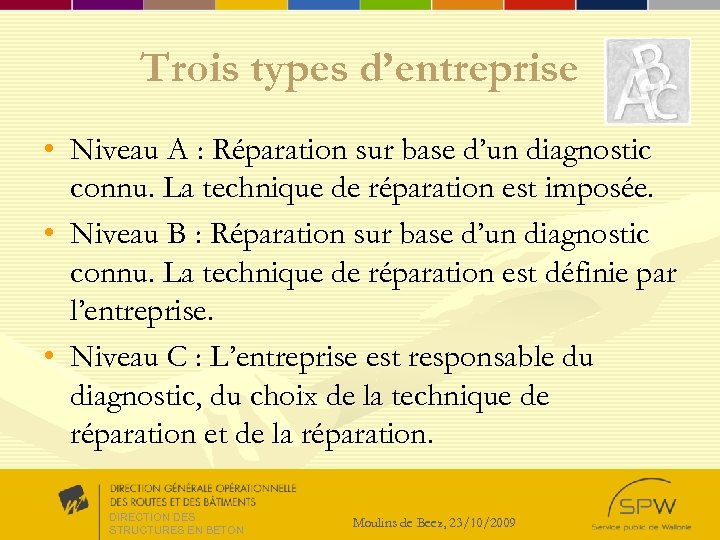

Trois types d’entreprise • Niveau A : Réparation sur base d’un diagnostic connu. La Trois types d’entreprise • Niveau A : Réparation sur base d’un diagnostic connu. La technique de réparation est imposée. • Niveau B : Réparation sur base d’un diagnostic connu. La technique de réparation est définie par l’entreprise. • Niveau C : L’entreprise est responsable du diagnostic, du choix de la technique de réparation et de la réparation. DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

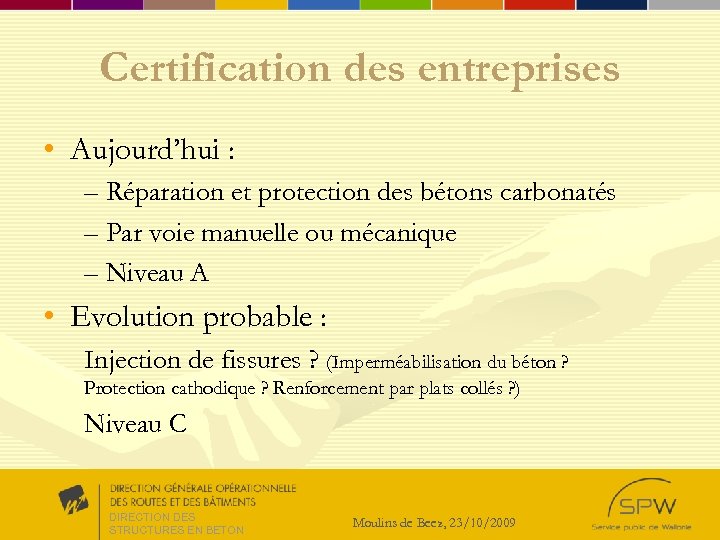

Certification des entreprises • Aujourd’hui : – Réparation et protection des bétons carbonatés – Certification des entreprises • Aujourd’hui : – Réparation et protection des bétons carbonatés – Par voie manuelle ou mécanique – Niveau A • Evolution probable : Injection de fissures ? (Imperméabilisation du béton ? Protection cathodique ? Renforcement par plats collés ? ) Niveau C DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

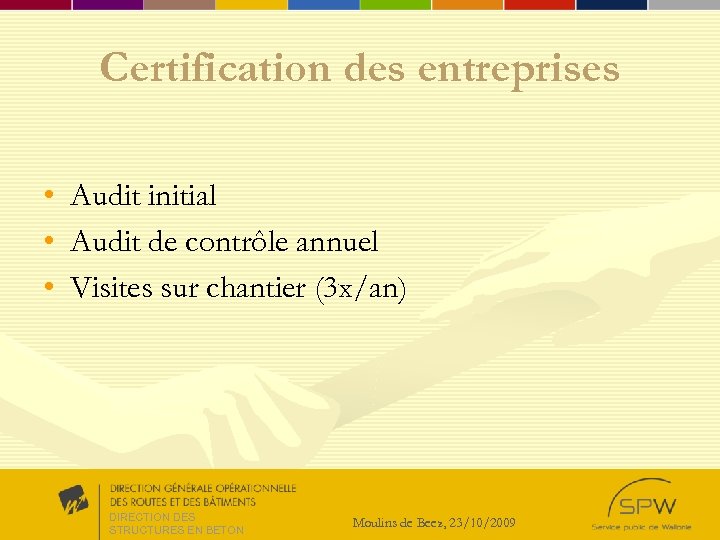

Certification des entreprises • • • Audit initial Audit de contrôle annuel Visites sur Certification des entreprises • • • Audit initial Audit de contrôle annuel Visites sur chantier (3 x/an) DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

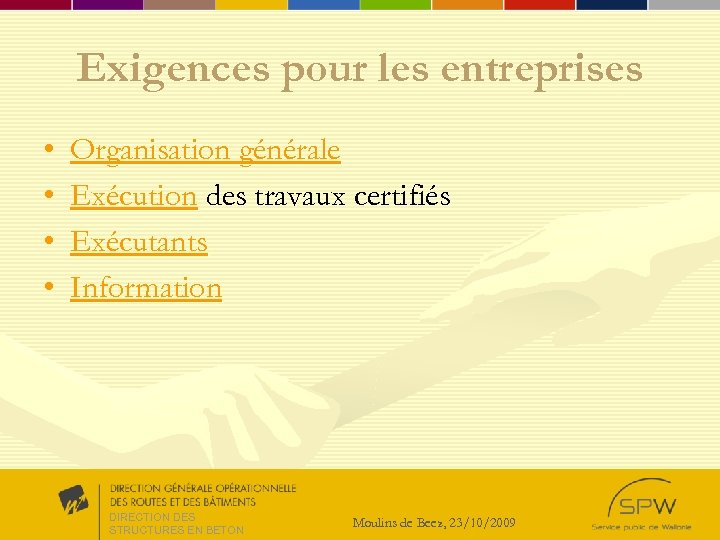

Exigences pour les entreprises • • Organisation générale Exécution des travaux certifiés Exécutants Information Exigences pour les entreprises • • Organisation générale Exécution des travaux certifiés Exécutants Information DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

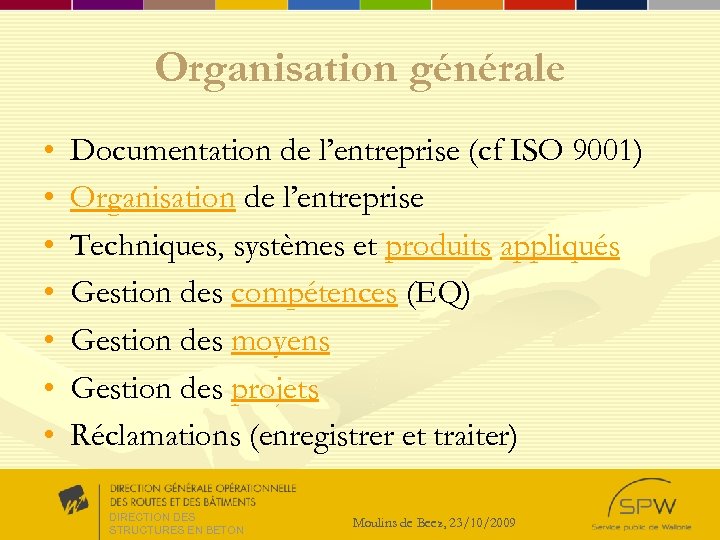

Organisation générale • • Documentation de l’entreprise (cf ISO 9001) Organisation de l’entreprise Techniques, Organisation générale • • Documentation de l’entreprise (cf ISO 9001) Organisation de l’entreprise Techniques, systèmes et produits appliqués Gestion des compétences (EQ) Gestion des moyens Gestion des projets Réclamations (enregistrer et traiter) DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

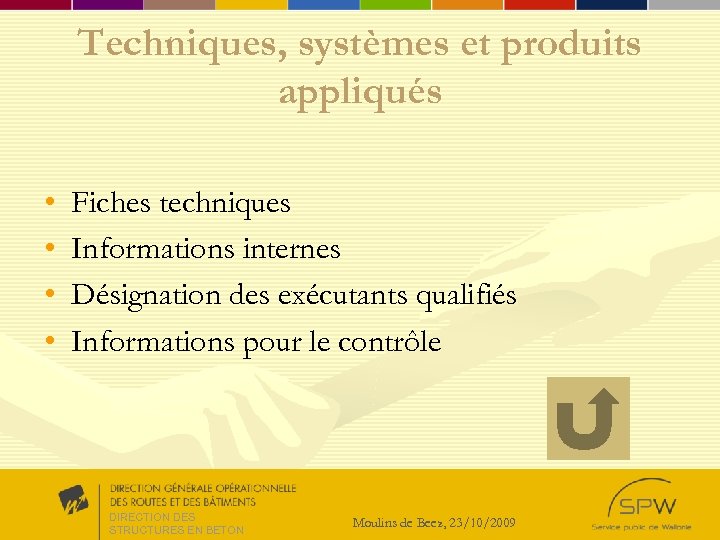

Techniques, systèmes et produits appliqués • • Fiches techniques Informations internes Désignation des exécutants Techniques, systèmes et produits appliqués • • Fiches techniques Informations internes Désignation des exécutants qualifiés Informations pour le contrôle DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

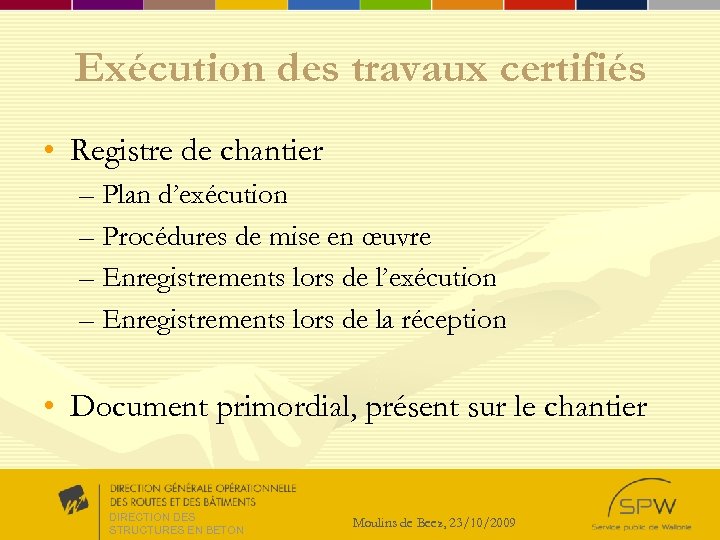

Exécution des travaux certifiés • Registre de chantier – Plan d’exécution – Procédures de Exécution des travaux certifiés • Registre de chantier – Plan d’exécution – Procédures de mise en œuvre – Enregistrements lors de l’exécution – Enregistrements lors de la réception • Document primordial, présent sur le chantier DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

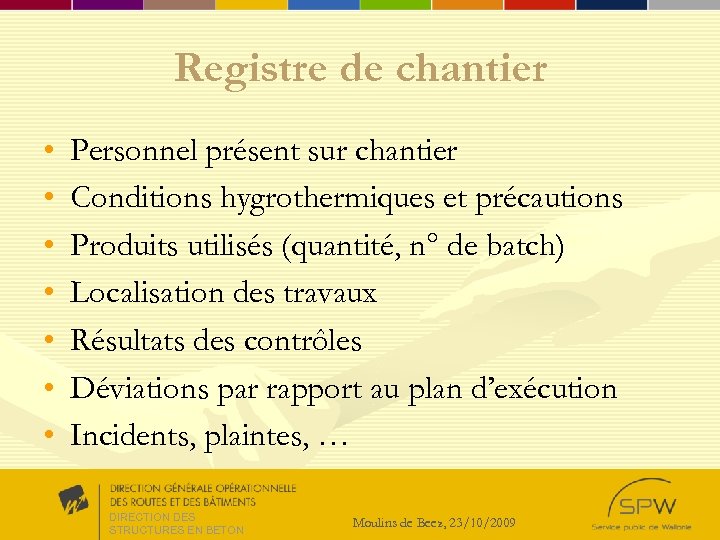

Registre de chantier • • Personnel présent sur chantier Conditions hygrothermiques et précautions Produits Registre de chantier • • Personnel présent sur chantier Conditions hygrothermiques et précautions Produits utilisés (quantité, n° de batch) Localisation des travaux Résultats des contrôles Déviations par rapport au plan d’exécution Incidents, plaintes, … DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

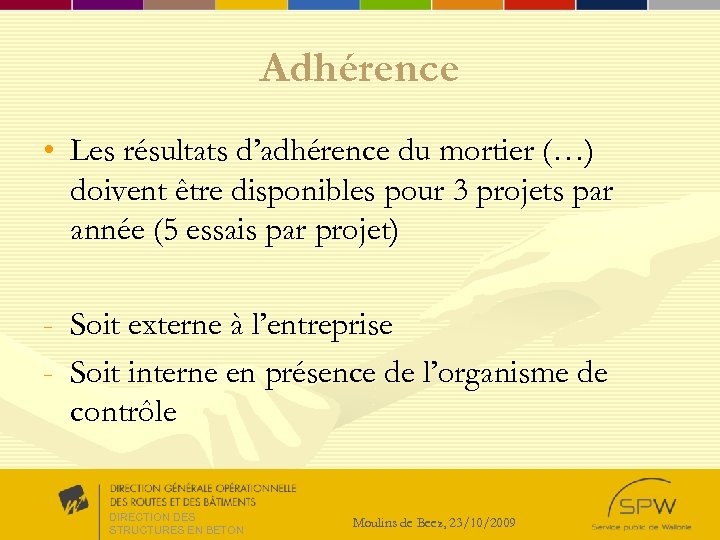

Adhérence • Les résultats d’adhérence du mortier (…) doivent être disponibles pour 3 projets Adhérence • Les résultats d’adhérence du mortier (…) doivent être disponibles pour 3 projets par année (5 essais par projet) - Soit externe à l’entreprise - Soit interne en présence de l’organisme de contrôle DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

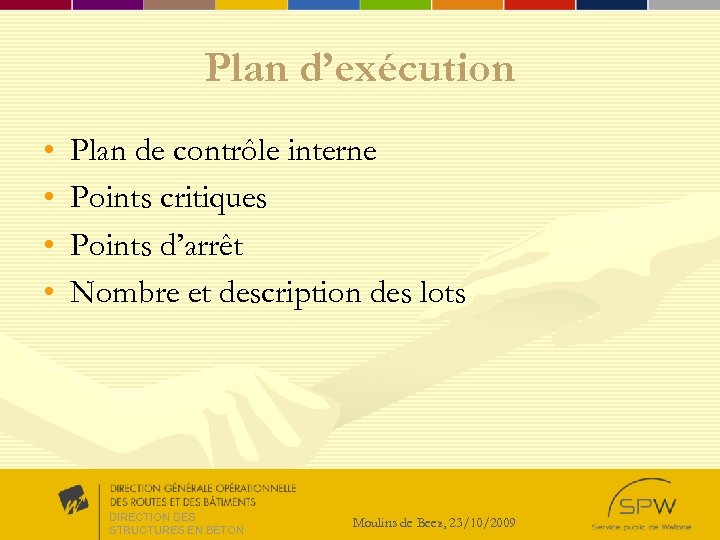

Plan d’exécution • • Plan de contrôle interne Points critiques Points d’arrêt Nombre et Plan d’exécution • • Plan de contrôle interne Points critiques Points d’arrêt Nombre et description des lots DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

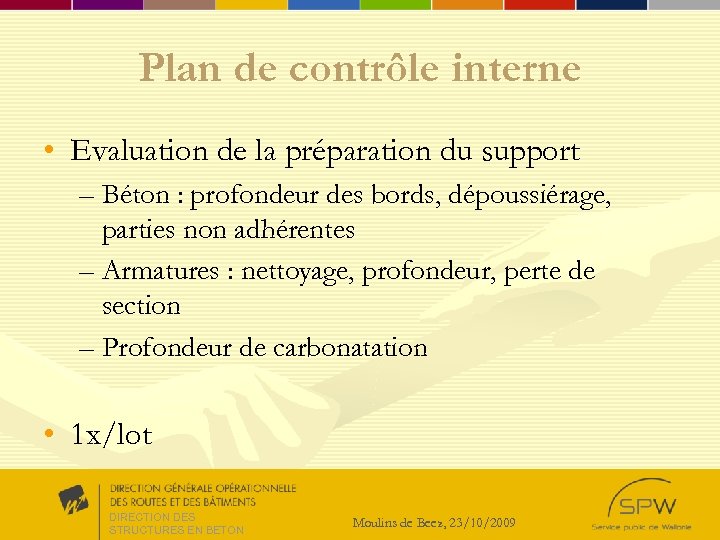

Plan de contrôle interne • Evaluation de la préparation du support – Béton : Plan de contrôle interne • Evaluation de la préparation du support – Béton : profondeur des bords, dépoussiérage, parties non adhérentes – Armatures : nettoyage, profondeur, perte de section – Profondeur de carbonatation • 1 x/lot DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

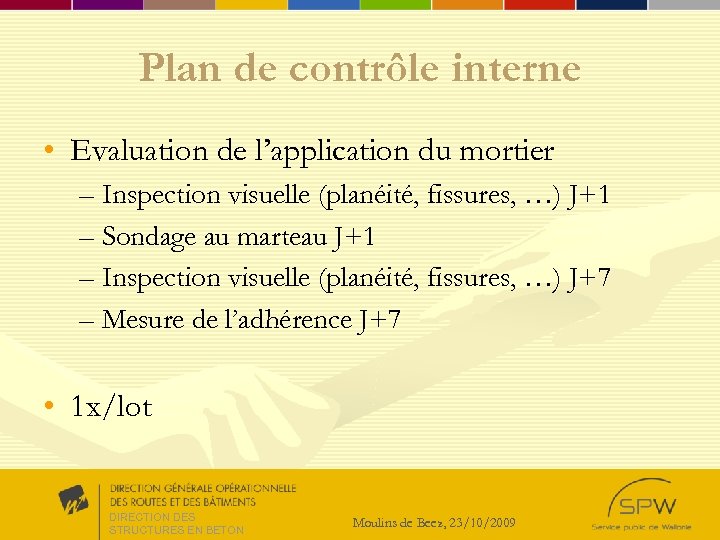

Plan de contrôle interne • Evaluation de l’application du mortier – Inspection visuelle (planéité, Plan de contrôle interne • Evaluation de l’application du mortier – Inspection visuelle (planéité, fissures, …) J+1 – Sondage au marteau J+1 – Inspection visuelle (planéité, fissures, …) J+7 – Mesure de l’adhérence J+7 • 1 x/lot DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

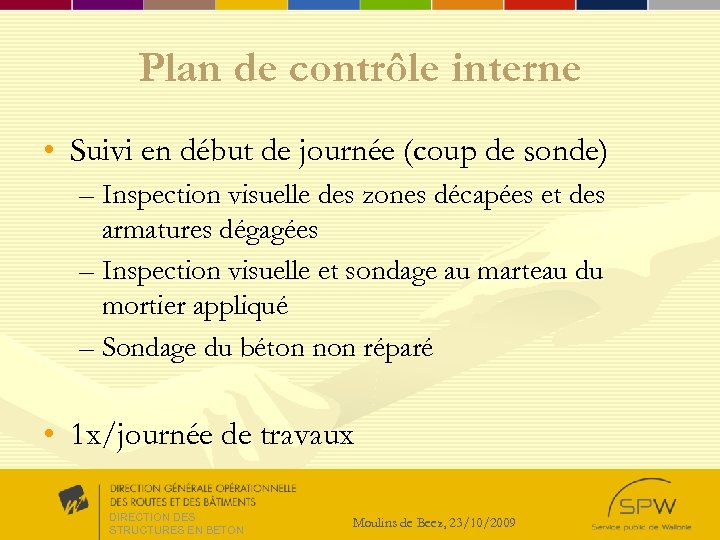

Plan de contrôle interne • Suivi en début de journée (coup de sonde) – Plan de contrôle interne • Suivi en début de journée (coup de sonde) – Inspection visuelle des zones décapées et des armatures dégagées – Inspection visuelle et sondage au marteau du mortier appliqué – Sondage du béton non réparé • 1 x/journée de travaux DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

Plan de contrôle interne • Contrôle en fin de travaux (coup de sonde) – Plan de contrôle interne • Contrôle en fin de travaux (coup de sonde) – Inspection visuelle et sondage au marteau du mortier appliqué – Mesure de l’adhérence à 28 jours • En interne : base volontaire • En externe : min 3 x/an • 1 x/lot DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

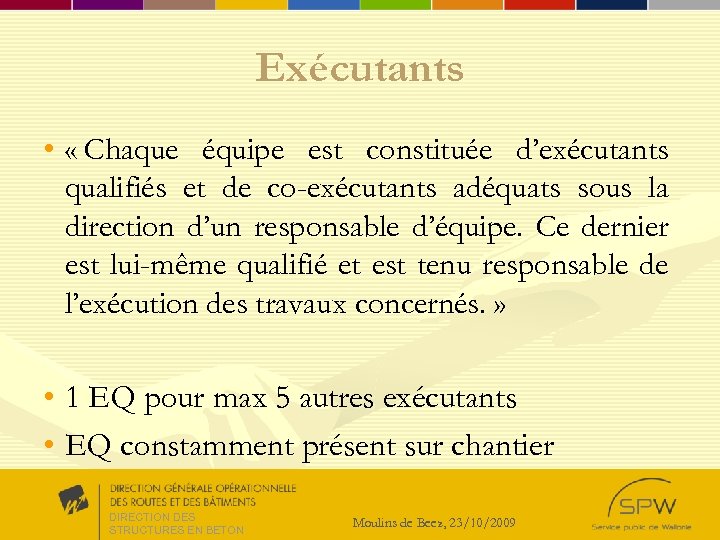

Exécutants • « Chaque équipe est constituée d’exécutants qualifiés et de co-exécutants adéquats sous Exécutants • « Chaque équipe est constituée d’exécutants qualifiés et de co-exécutants adéquats sous la direction d’un responsable d’équipe. Ce dernier est lui-même qualifié et est tenu responsable de l’exécution des travaux concernés. » • 1 EQ pour max 5 autres exécutants • EQ constamment présent sur chantier DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

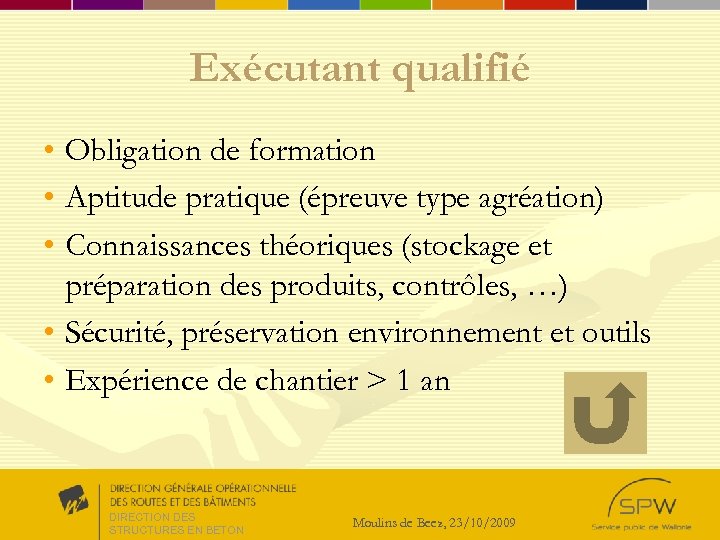

Exécutant qualifié • Obligation de formation • Aptitude pratique (épreuve type agréation) • Connaissances Exécutant qualifié • Obligation de formation • Aptitude pratique (épreuve type agréation) • Connaissances théoriques (stockage et préparation des produits, contrôles, …) • Sécurité, préservation environnement et outils • Expérience de chantier > 1 an DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

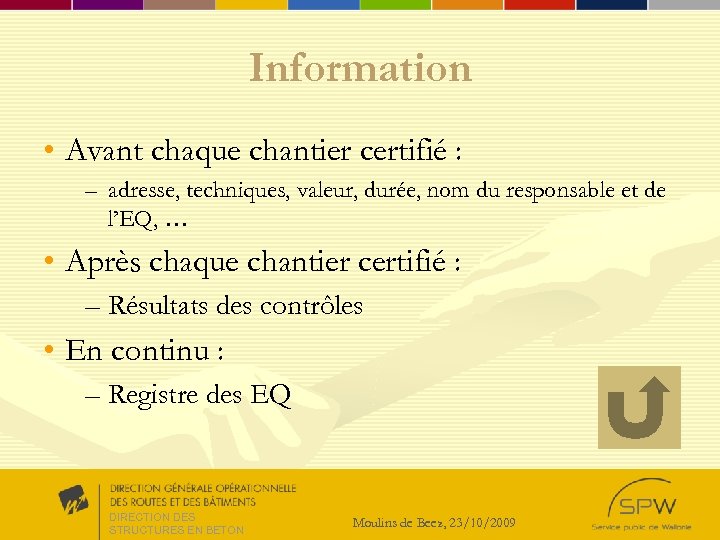

Information • Avant chaque chantier certifié : – adresse, techniques, valeur, durée, nom du Information • Avant chaque chantier certifié : – adresse, techniques, valeur, durée, nom du responsable et de l’EQ, … • Après chaque chantier certifié : – Résultats des contrôles • En continu : – Registre des EQ DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

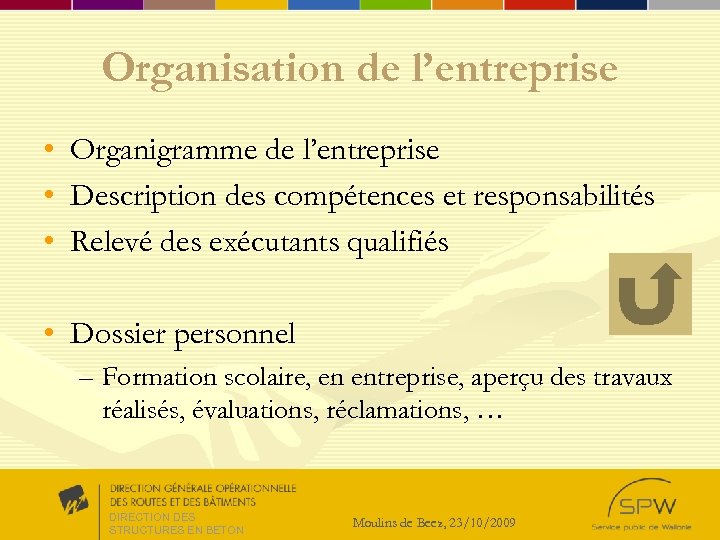

Organisation de l’entreprise • • • Organigramme de l’entreprise Description des compétences et responsabilités Organisation de l’entreprise • • • Organigramme de l’entreprise Description des compétences et responsabilités Relevé des exécutants qualifiés • Dossier personnel – Formation scolaire, en entreprise, aperçu des travaux réalisés, évaluations, réclamations, … DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

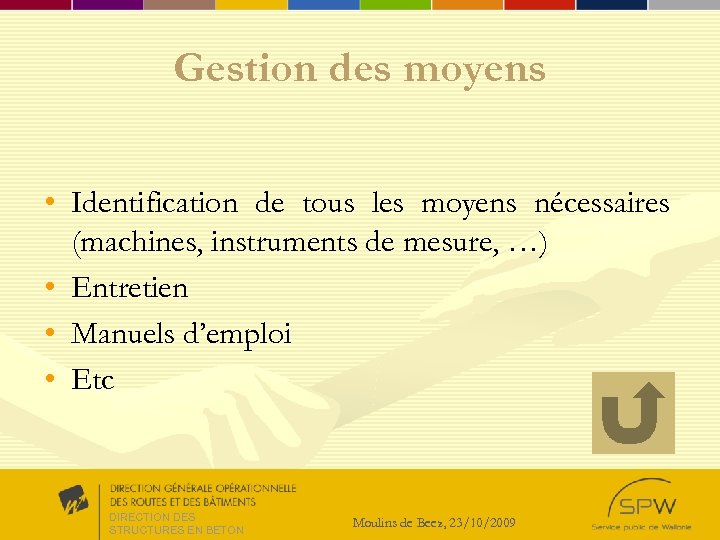

Gestion des moyens • Identification de tous les moyens nécessaires (machines, instruments de mesure, Gestion des moyens • Identification de tous les moyens nécessaires (machines, instruments de mesure, …) • Entretien • Manuels d’emploi • Etc DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

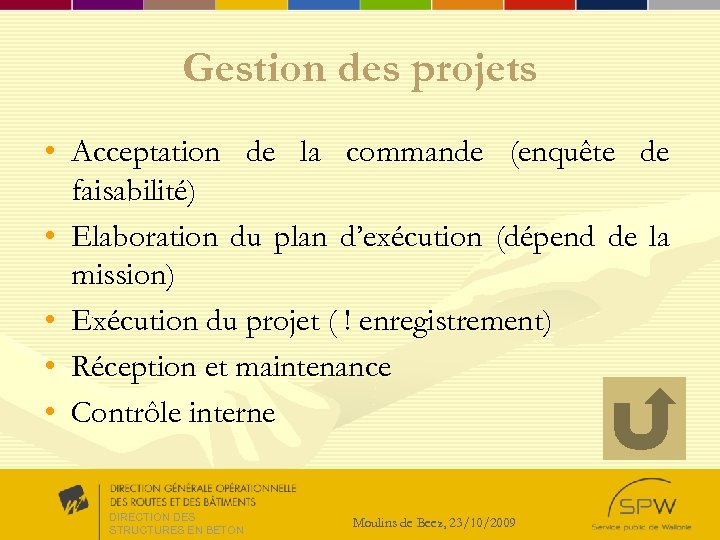

Gestion des projets • Acceptation de la commande (enquête de faisabilité) • Elaboration du Gestion des projets • Acceptation de la commande (enquête de faisabilité) • Elaboration du plan d’exécution (dépend de la mission) • Exécution du projet ( ! enregistrement) • Réception et maintenance • Contrôle interne DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

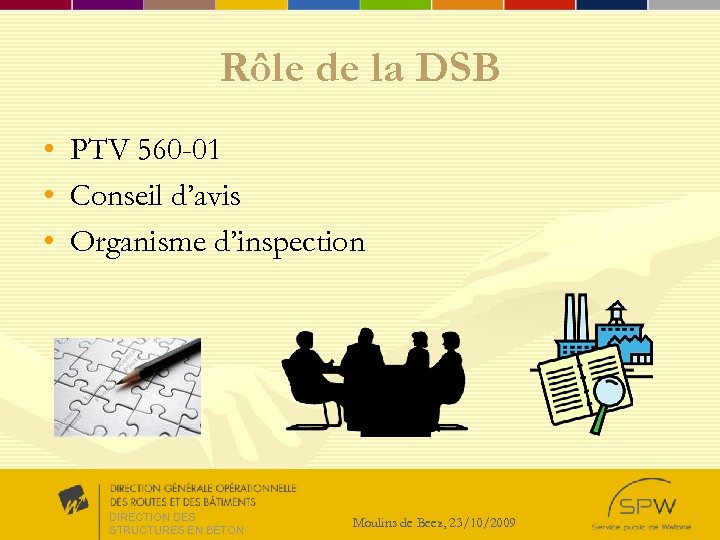

Rôle de la DSB • • • PTV 560 -01 Conseil d’avis Organisme d’inspection Rôle de la DSB • • • PTV 560 -01 Conseil d’avis Organisme d’inspection DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

Quid du RW 99 ? • Circulaire DG 01 -63 -09 -01 : – Quid du RW 99 ? • Circulaire DG 01 -63 -09 -01 : – Travaux respectant le PTV 560 -01 • 29 entreprises sur le site BCCA www. bcca. be – Rubrique base de données – Systèmes de certification – Certificat de processus d’application DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009

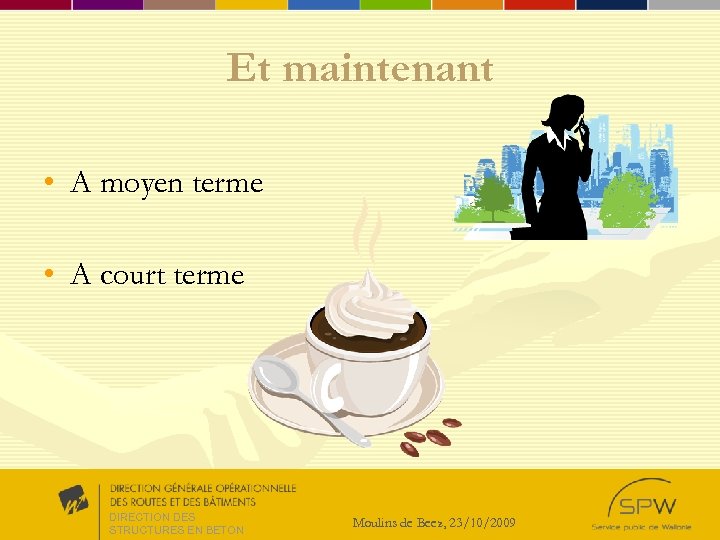

Et maintenant • A moyen terme • A court terme DIRECTION DES STRUCTURES EN Et maintenant • A moyen terme • A court terme DIRECTION DES STRUCTURES EN BETON Moulins de Beez, 23/10/2009
