L/O/G/O Daikyo. Nishikawa Thailand Co, Ltd. サプライヤー、よこうそ Daikyo. Nishikawa Thailand Co. , Ltd.
L/O/G/O Daikyo. Nishikawa Thailand Co, Ltd. オーダーシステム& 程変更 Daikyo. Nishikawa Thailand Co. , Ltd.

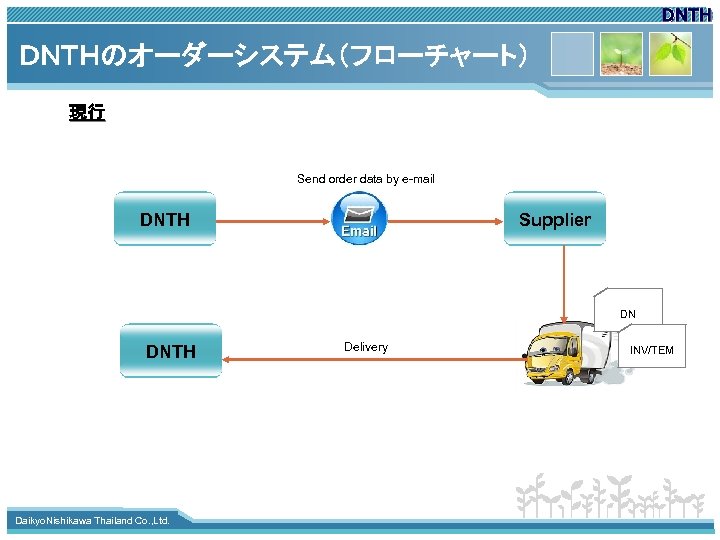

DNTHのオーダーシステム(フローチャート) 現行 Send order data by e-mail DNTH Supplier DN DNTH www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. Delivery INV/TEM

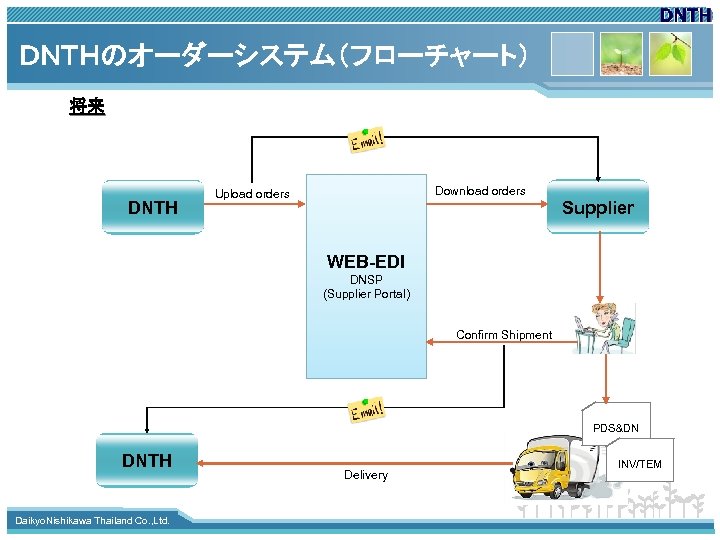

DNTHのオーダーシステム(フローチャート) 将来 DNTH Download orders Upload orders Supplier WEB-EDI DNSP (Supplier Portal) Confirm Shipment PDS&DN DNTH www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. Delivery INV/TEM

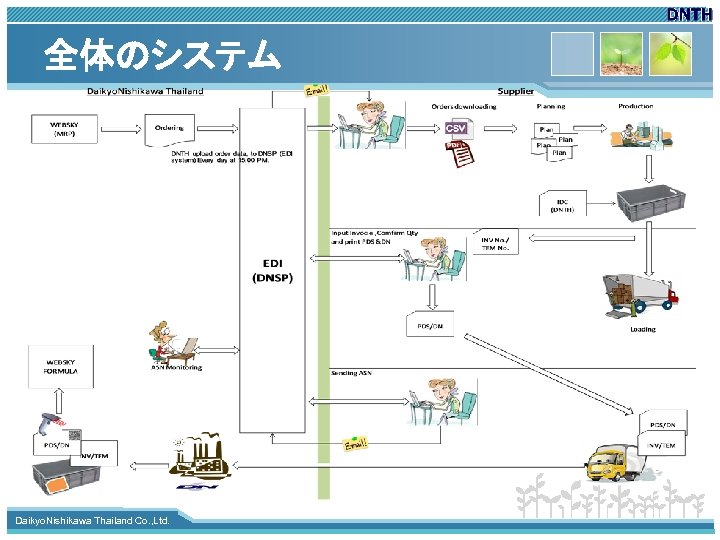

全体のシステム www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
全体のシステム www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

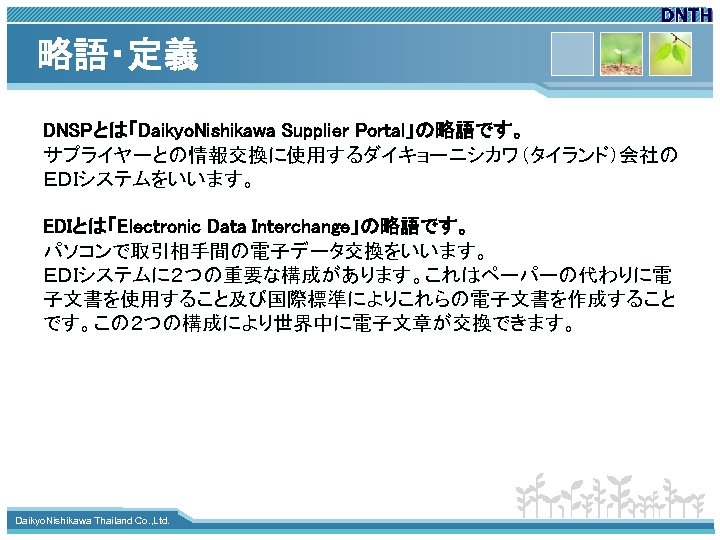

略語・定義 DNSPとは「Daikyo. Nishikawa Supplier Portal」の略語です。 サプライヤーとの情報交換に使用するダイキョーニシカワ(タイランド)会社の EDIシステムをいいます。 EDIとは「Electronic Data Interchange」の略語です。 パソコンで取引相手間の電子データ交換をいいます。 EDIシステムに2つの重要な構成があります。これはペーパーの代わりに電 子文書を使用すること及び国際標準によりこれらの電子文書を作成すること です。この2つの構成により世界中に電子文章が交換できます。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

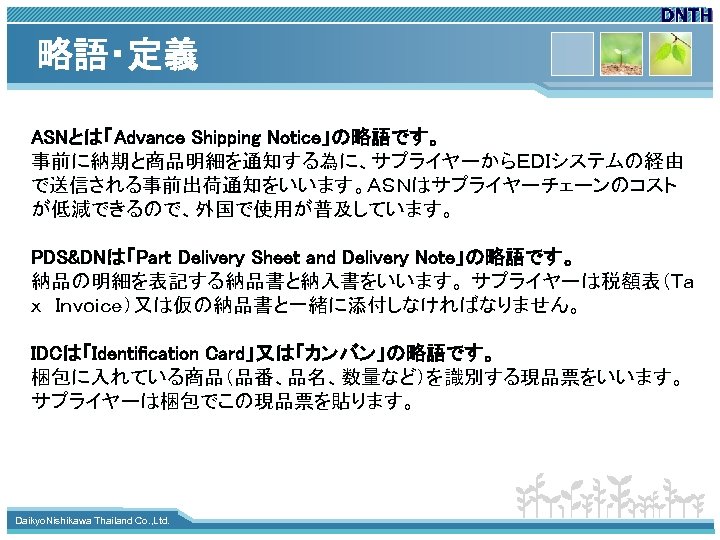

略語・定義 ASNとは「Advance Shipping Notice」の略語です。 事前に納期と商品明細を通知する為に、サプライヤーからEDIシステムの経由 で送信される事前出荷通知をいいます。ASNはサプライヤーチェーンのコスト が低減できるので、外国で使用が普及しています。 PDS&DNは「Part Delivery Sheet and Delivery Note」の略語です。 納品の明細を表記する納品書と納入書をいいます。 サプライヤーは税額表(Ta x Invoice)又は仮の納品書と一緒に添付しなければなりません。 IDCは「Identification Card」又は「カンバン」の略語です。 梱包に入れている商品(品番、品名、数量など)を識別する現品票をいいます。 サプライヤーは梱包でこの現品票を貼ります。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

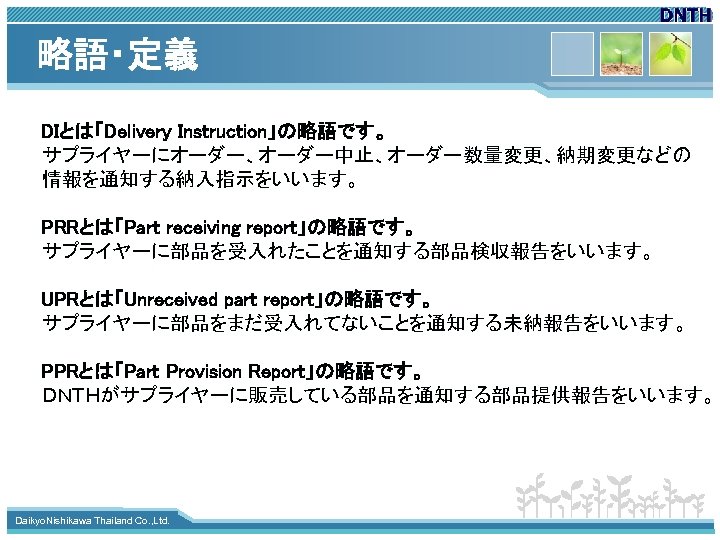

略語・定義 DIとは「Delivery Instruction」の略語です。 サプライヤーにオーダー、オーダー中止、オーダー数量変更、納期変更などの 情報を通知する納入指示をいいます。 PRRとは「Part receiving report」の略語です。 サプライヤーに部品を受入れたことを通知する部品検収報告をいいます。 UPRとは「Unreceived part report」の略語です。 サプライヤーに部品をまだ受入れてないことを通知する未納報告をいいます。 PPRとは「Part Provision Report」の略語です。 DNTHがサプライヤーに販売している部品を通知する部品提供報告をいいます。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

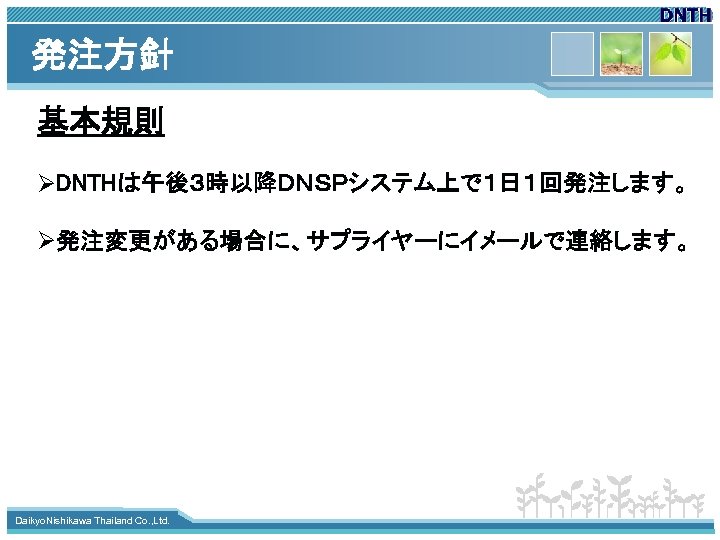

発注方針 基本規則 ØDNTHは午後3時以降DNSPシステム上で1日1回発注します。 Ø発注変更がある場合に、サプライヤーにイメールで連絡します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

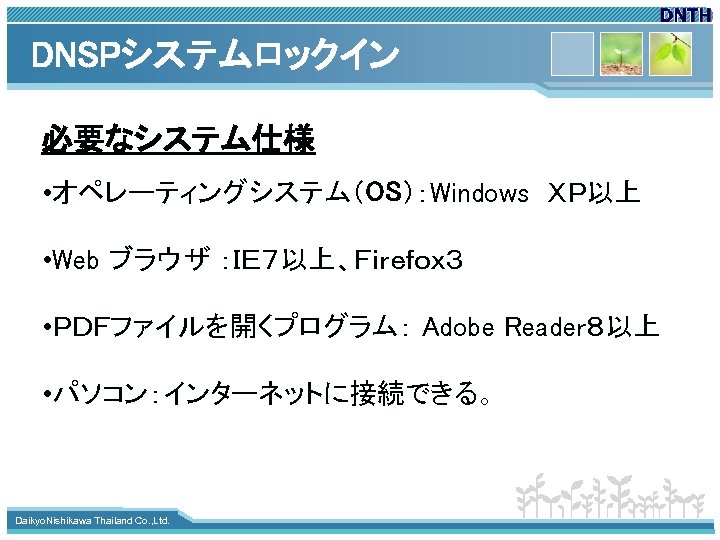

DNSPシステムロックイン 必要なシステム仕様 • オペレーティングシステム(OS):Windows XP以上 • Web ブラウザ :IE7以上、Firefox3 • PDFファイルを開くプログラム: Adobe Reader8以上 • パソコン:インターネットに接続できる。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

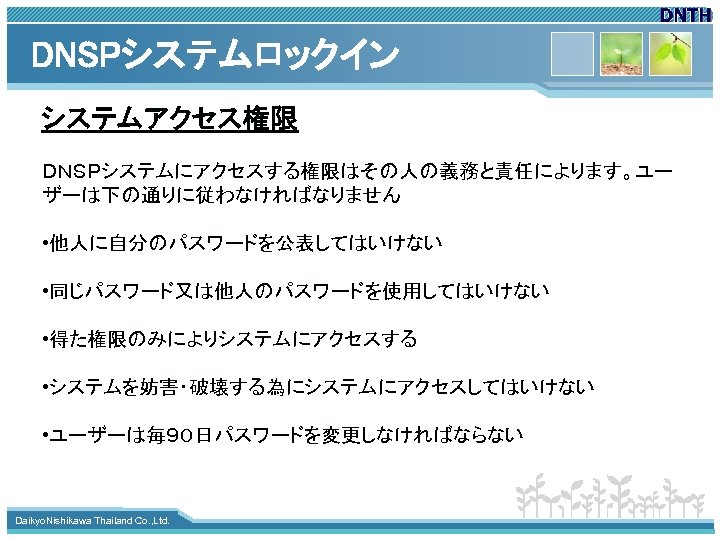

DNSPシステムロックイン システムアクセス権限 DNSPシステムにアクセスする権限はその人の義務と責任によります。ユー ザーは下の通りに従わなければなりません • 他人に自分のパスワードを公表してはいけない • 同じパスワード又は他人のパスワードを使用してはいけない • 得た権限のみによりシステムにアクセスする • システムを妨害・破壊する為にシステムにアクセスしてはいけない • ユーザーは毎90日パスワードを変更しなければならない www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

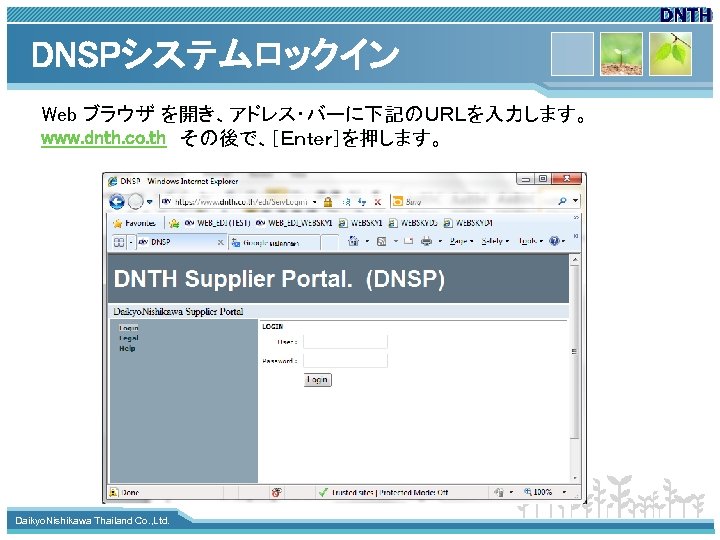

DNSPシステムロックイン Web ブラウザ を開き、アドレス・バーに下記のURLを入力します。 www. dnth. co. th その後で、[Enter]を押します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

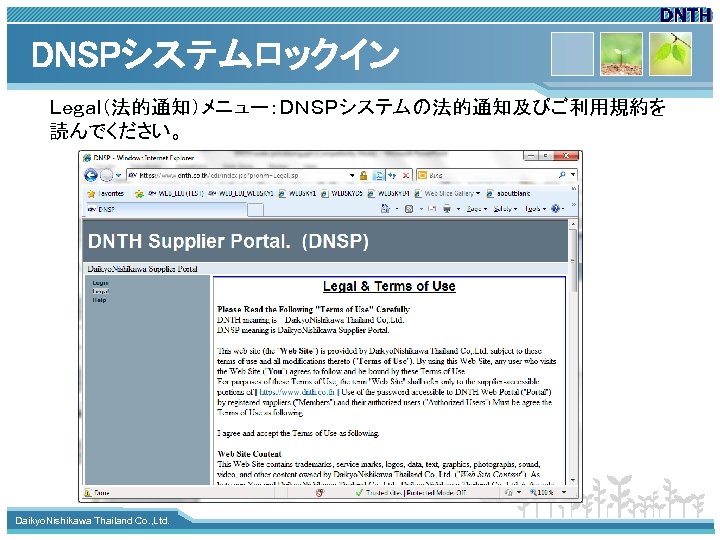

DNSPシステムロックイン Legal(法的通知)メニュー:DNSPシステムの法的通知及びご利用規約を 読んでください。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

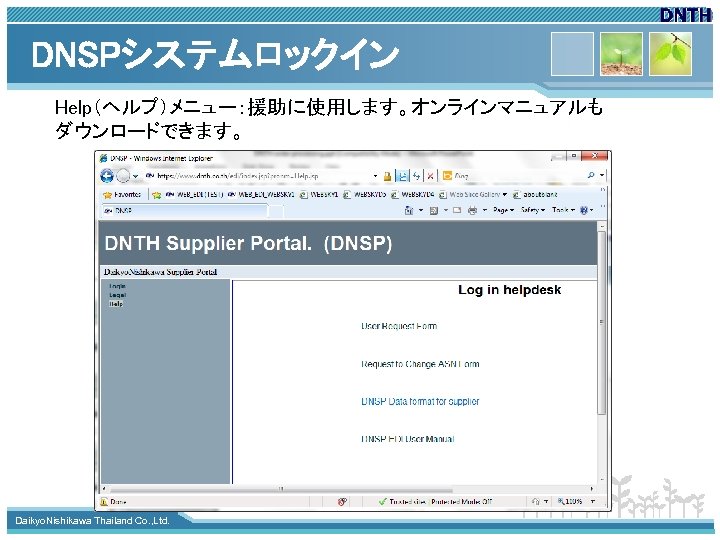

DNSPシステムロックイン Help(ヘルプ)メニュー:援助に使用します。オンラインマニュアルも ダウンロードできます。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

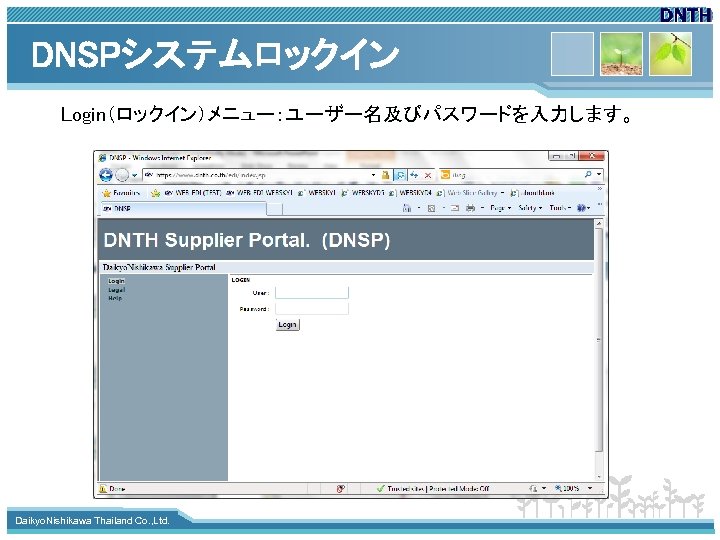

DNSPシステムロックイン Login(ロックイン)メニュー:ユーザー名及びパスワードを入力します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

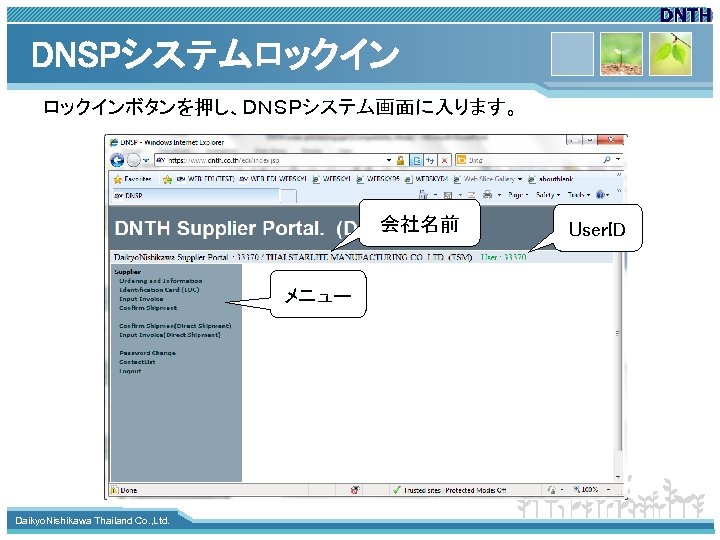

DNSPシステムロックインボタンを押し、DNSPシステム画面に入ります。 会社名前 メニュー www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. User. ID

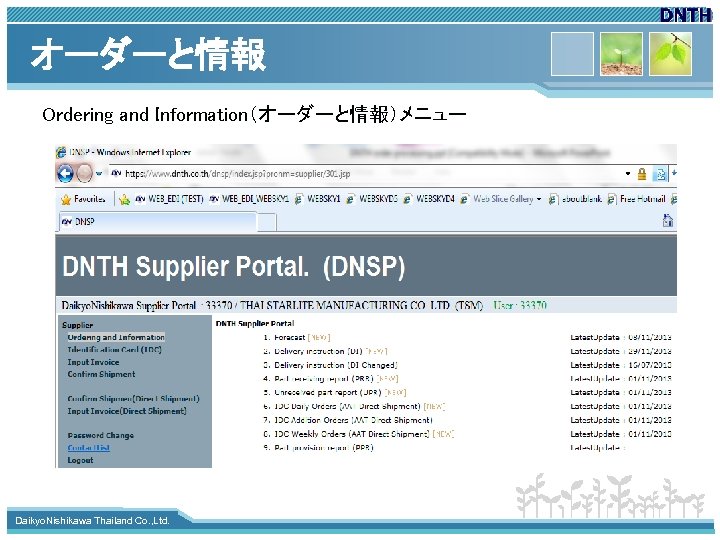

オーダーと情報 Ordering and Information(オーダーと情報)メニュー www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

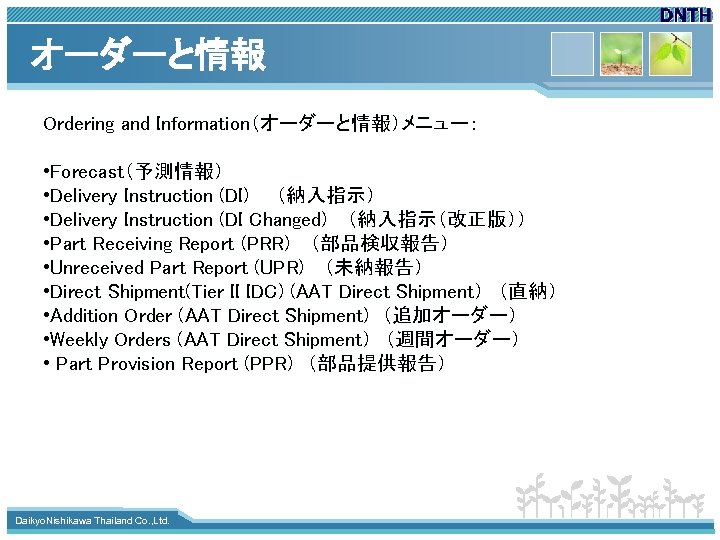

オーダーと情報 Ordering and Information(オーダーと情報)メニュー: • Forecast(予測情報) • Delivery Instruction (DI) (納入指示) • Delivery Instruction (DI Changed) (納入指示(改正版)) • Part Receiving Report (PRR) (部品検収報告) • Unreceived Part Report (UPR) (未納報告) • Direct Shipment(Tier II IDC) (AAT Direct Shipment) (直納) • Addition Order (AAT Direct Shipment) (追加オーダー) • Weekly Orders (AAT Direct Shipment) (週間オーダー) • Part Provision Report (PPR) (部品提供報告) www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

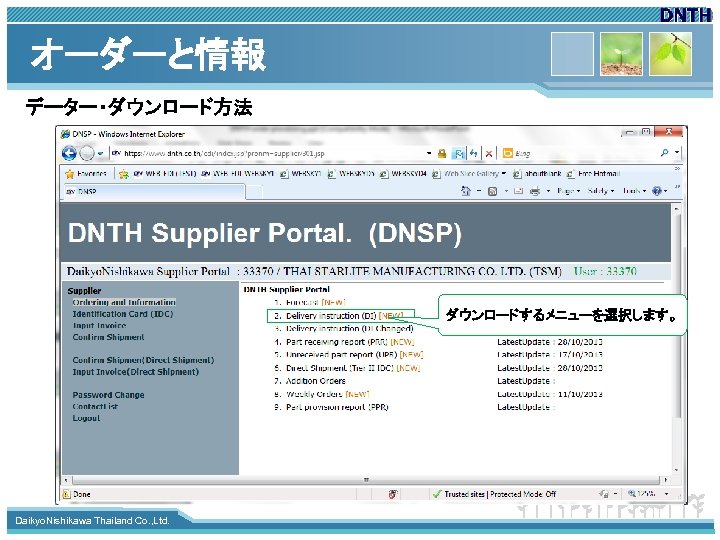

オーダーと情報 データー・ダウンロード方法 ダウンロードするメニューを選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

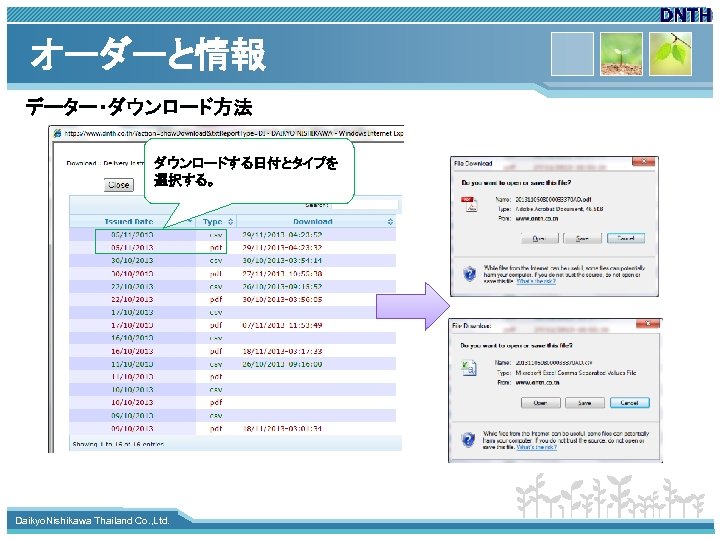

オーダーと情報 データー・ダウンロード方法 ダウンロードする日付とタイプを 選択する。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

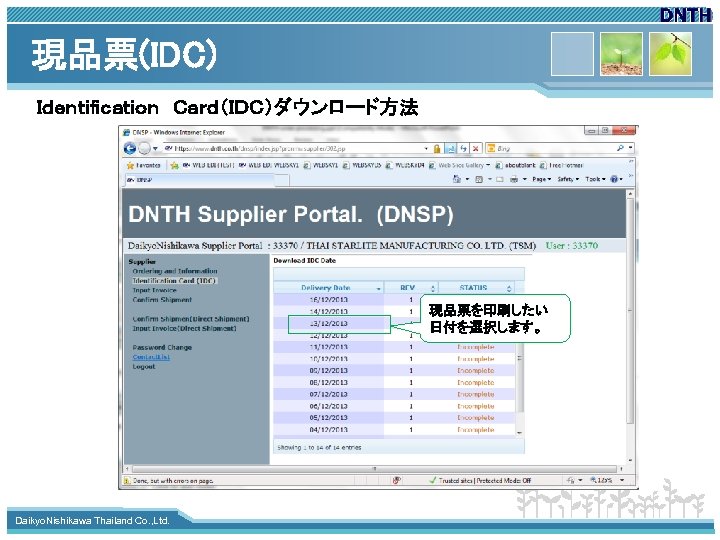

現品票(IDC) Identification Card(IDC)ダウンロード方法 現品票を印刷したい 日付を選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

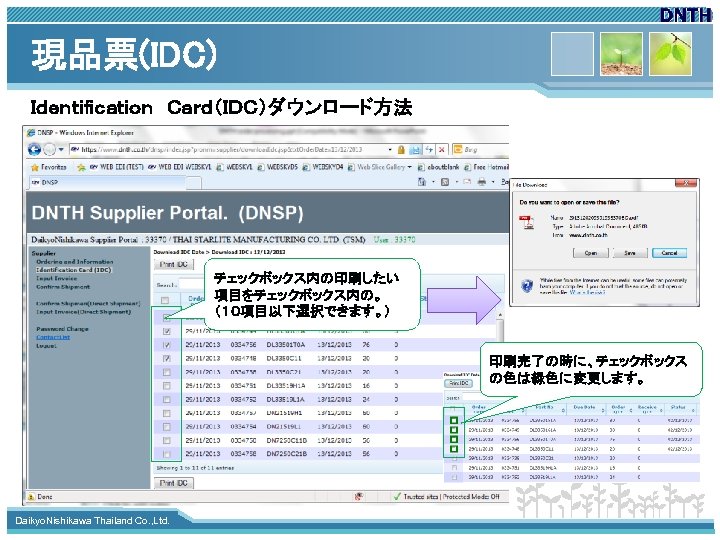

現品票(IDC) Identification Card(IDC)ダウンロード方法 チェックボックス内の印刷したい 項目をチェックボックス内の。 (10項目以下選択できます。) 印刷完了の時に、チェックボックス の色は緑色に変更します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

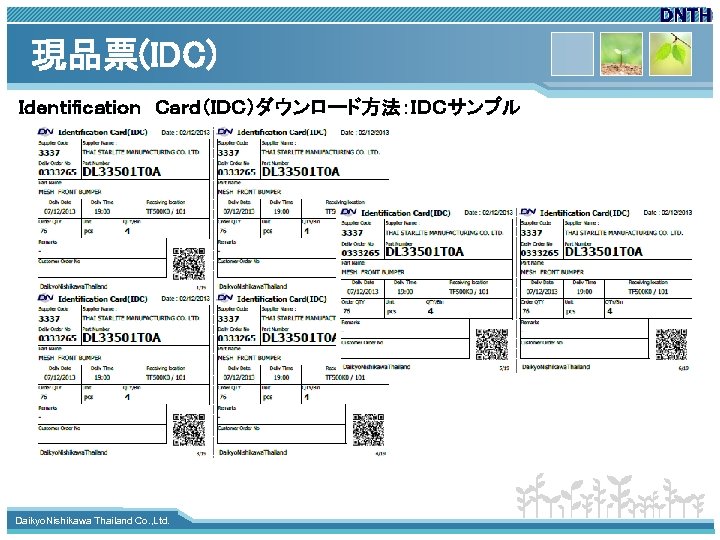

現品票(IDC) Identification Card(IDC)ダウンロード方法:IDCサンプル www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

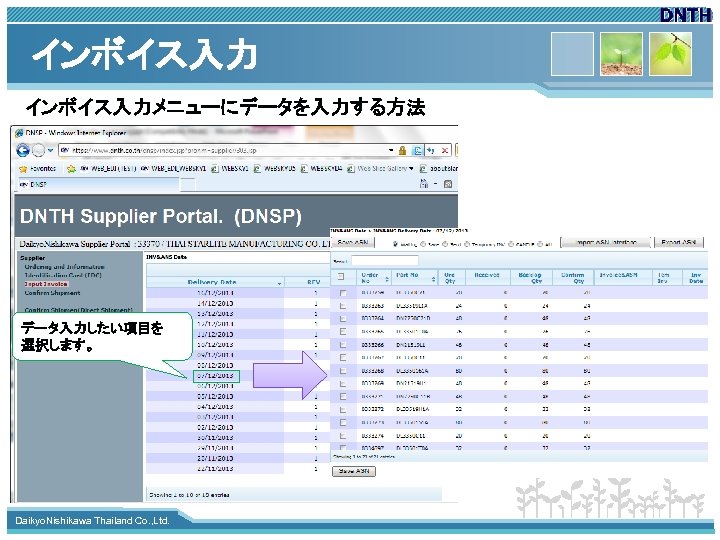

インボイス入力メニューにデータを入力する方法 データ入力したい項目を 選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
インボイス入力メニューのデータ状態について • Waiting :データ入力を待っている新しいオーダー状態 • Save:サプライヤーが インボイス番号、仮のインボイス番号、数量、インボイス発 行日を入力し、[Save ASN]ボタンを押した状態 • Send:サプライヤーが事前出荷通知の為に [Send ASN]ボタンを押した状態 • Temporary INV :サプライヤーが仮の納入書で納入した状態 この場合に、サプライヤーは仮のインボイス欄に仮のインボイス番号を入力し、 [Save ASN]ボタンを押しました。実際のインボイスがある時に、このインボイス 番号をもう一度入力し、DNTHへ実際のインボイス又はTax Invoiceを送らなけ れば成りません。 • CANCEL :DNTHはそのオーダーをキャンセルした状態 • ALL :データの全部の状態 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

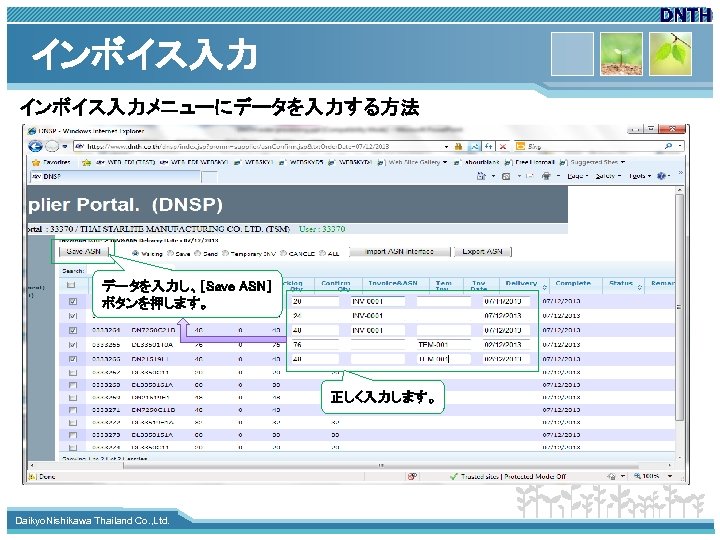

インボイス入力メニューにデータを入力する方法 データを入力し、[Save ASN] ボタンを押します。 正しく入力します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
インボイス入力 分納について 最初の確定数量=40 未納分の数量=40 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

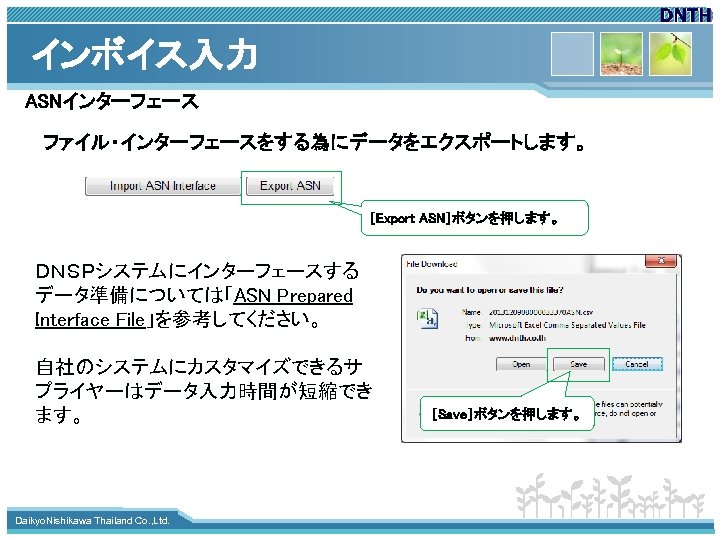

インボイス入力 ASNインターフェース ファイル・インターフェースをする為にデータをエクスポートします。 [Export ASN]ボタンを押します。 DNSPシステムにインターフェースする データ準備については「ASN Prepared Interface File」を参考してください。 自社のシステムにカスタマイズできるサ プライヤーはデータ入力時間が短縮でき ます。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. [Save]ボタンを押します。

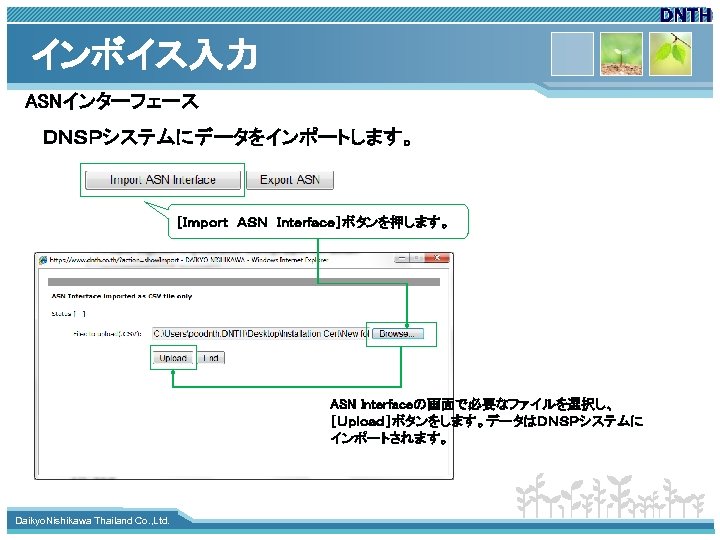

インボイス入力 ASNインターフェース DNSPシステムにデータをインポートします。 [Import ASN Interface]ボタンを押します。 ASN Interfaceの画面で必要なファイルを選択し、 [Upload]ボタンをします。データはDNSPシステムに インポートされます。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

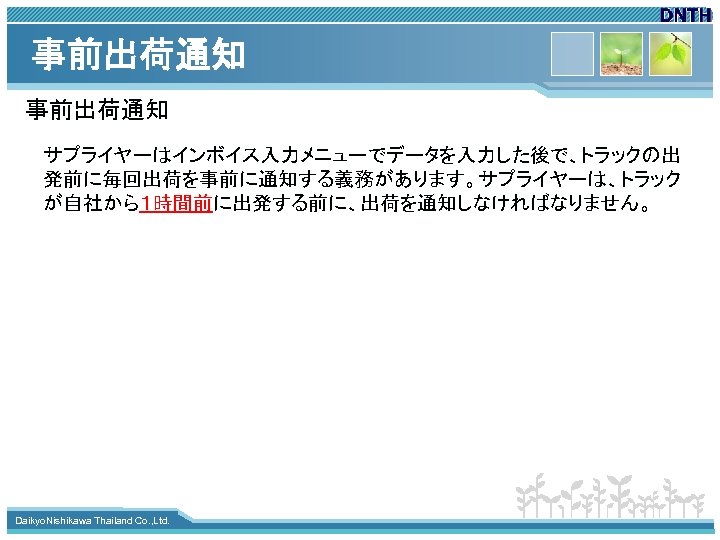

事前出荷通知 サプライヤーはインボイス入力メニューでデータを入力した後で、トラックの出 発前に毎回出荷を事前に通知する義務があります。サプライヤーは、トラック が自社から1時間前に出発する前に、出荷を通知しなければなりません。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

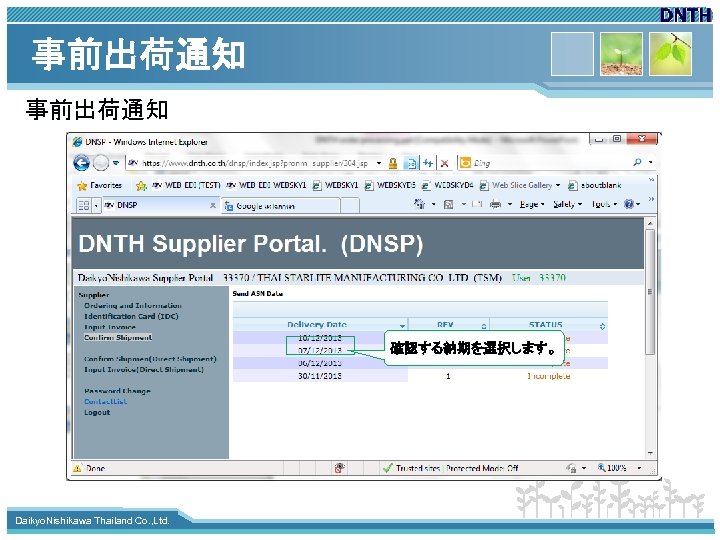

事前出荷通知 確認する納期を選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

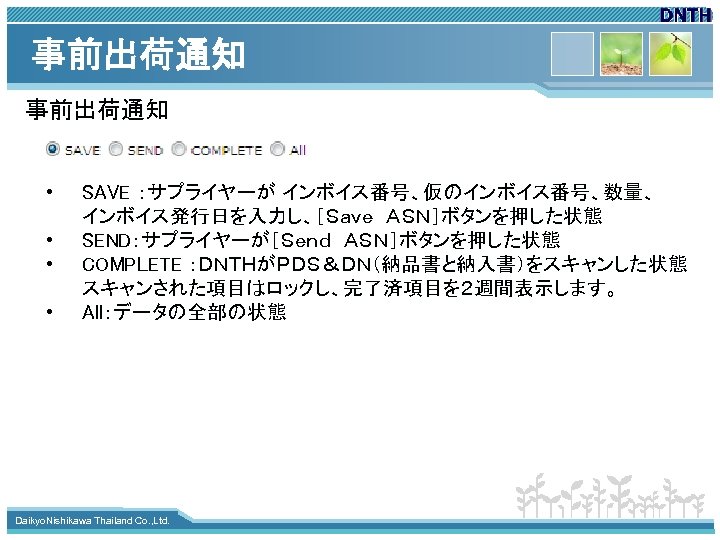

事前出荷通知 • • SAVE :サプライヤーが インボイス番号、仮のインボイス番号、数量、 インボイス発行日を入力し、[Save ASN]ボタンを押した状態 SEND:サプライヤーが[Send ASN]ボタンを押した状態 COMPLETE :DNTHがPDS&DN(納品書と納入書)をスキャンした状態 スキャンされた項目はロックし、完了済項目を2週間表示します。 All:データの全部の状態 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

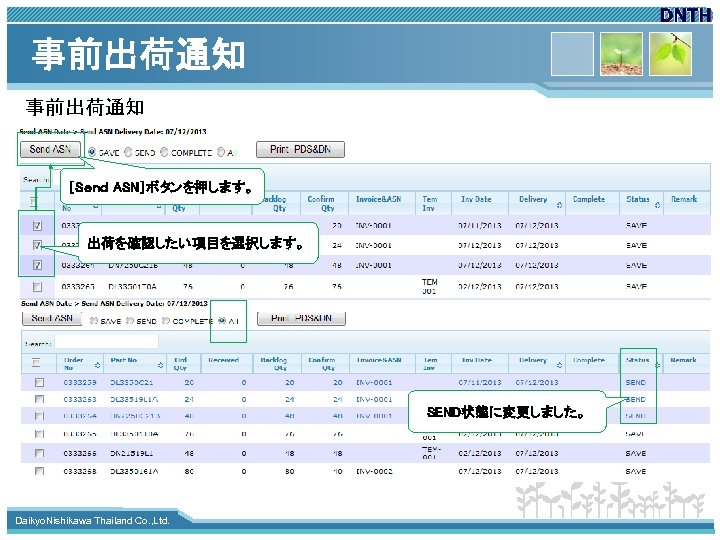

事前出荷通知 [Send ASN]ボタンを押します。 出荷を確認したい項目を選択します。 SEND状態に変更しました。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

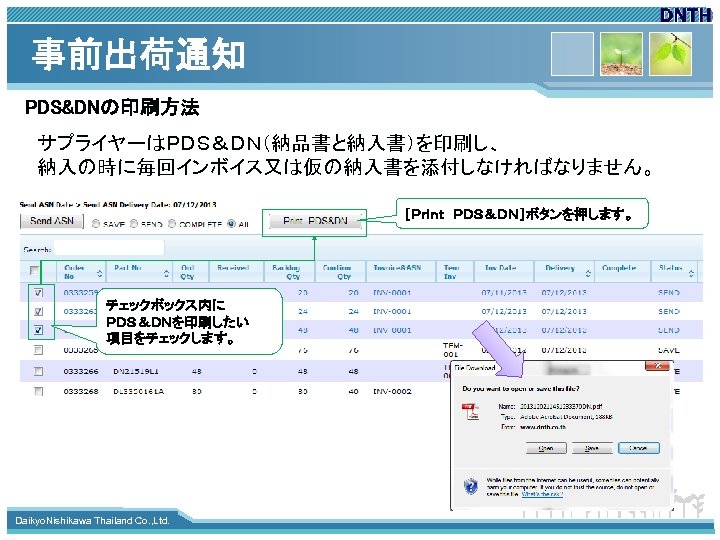

事前出荷通知 PDS&DNの印刷方法 サプライヤーはPDS&DN(納品書と納入書)を印刷し、 納入の時に毎回インボイス又は仮の納入書を添付しなければなりません。 [Print PDS&DN]ボタンを押します。 チェックボックス内に PDS&DNを印刷したい 項目をチェックします。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

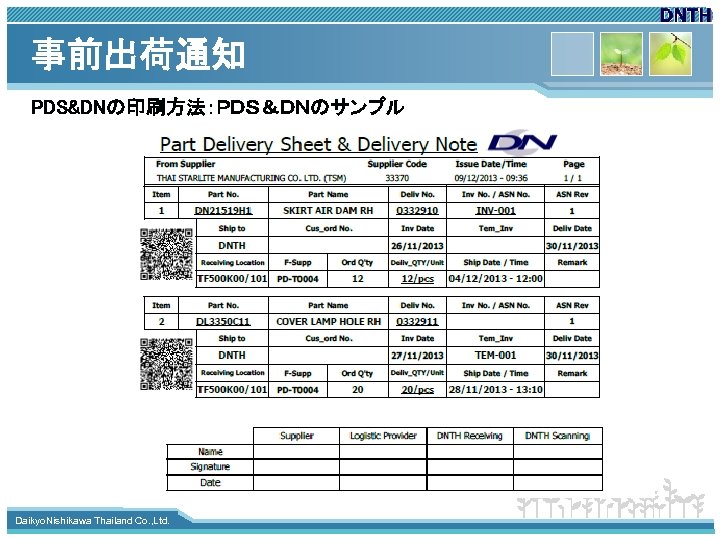

事前出荷通知 PDS&DNの印刷方法:PDS&DNのサンプル www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

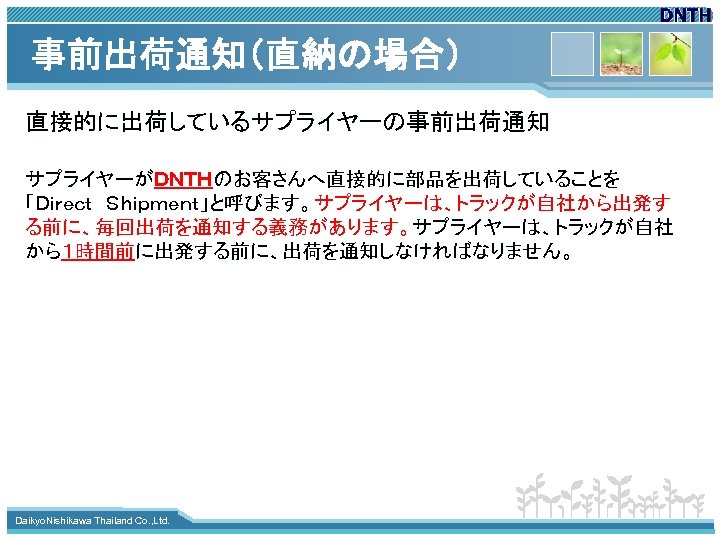

事前出荷通知(直納の場合) 直接的に出荷しているサプライヤーの事前出荷通知 サプライヤーがDNTHのお客さんへ直接的に部品を出荷していることを 「Direct Shipment」と呼びます。サプライヤーは、トラックが自社から出発す る前に、毎回出荷を通知する義務があります。サプライヤーは、トラックが自社 から1時間前に出発する前に、出荷を通知しなければなりません。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

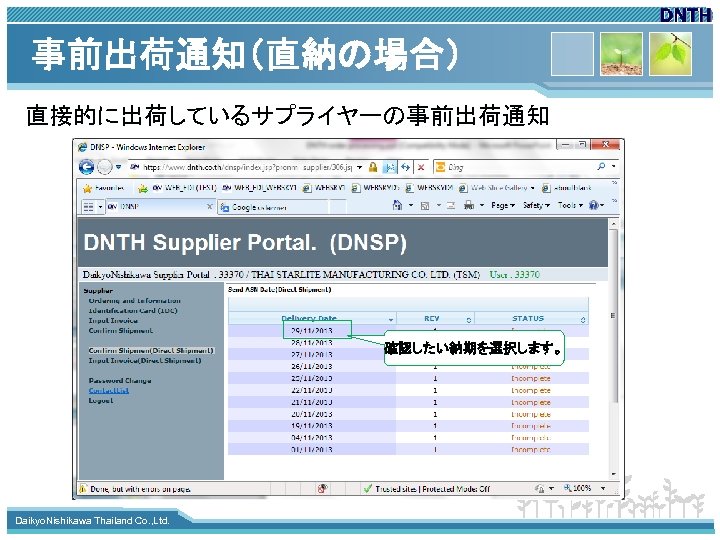

事前出荷通知(直納の場合) 直接的に出荷しているサプライヤーの事前出荷通知 確認したい納期を選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

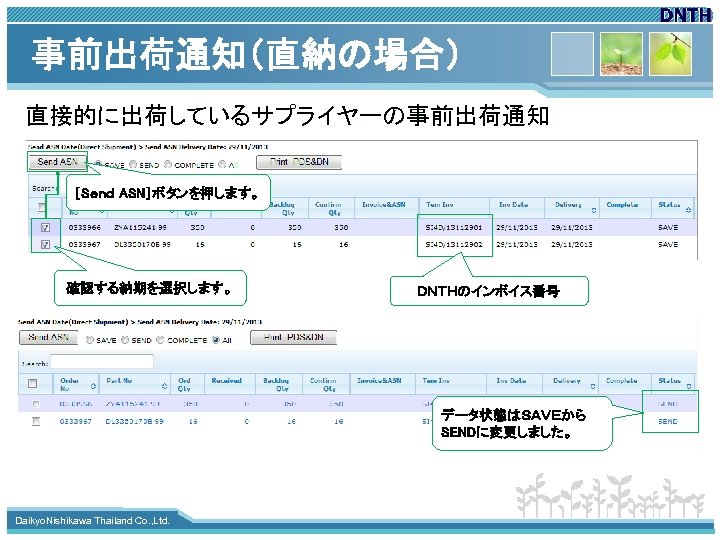

事前出荷通知(直納の場合) 直接的に出荷しているサプライヤーの事前出荷通知 [Send ASN]ボタンを押します。 確認する納期を選択します。 DNTHのインボイス番号 データ状態はSAVEから SENDに変更しました。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

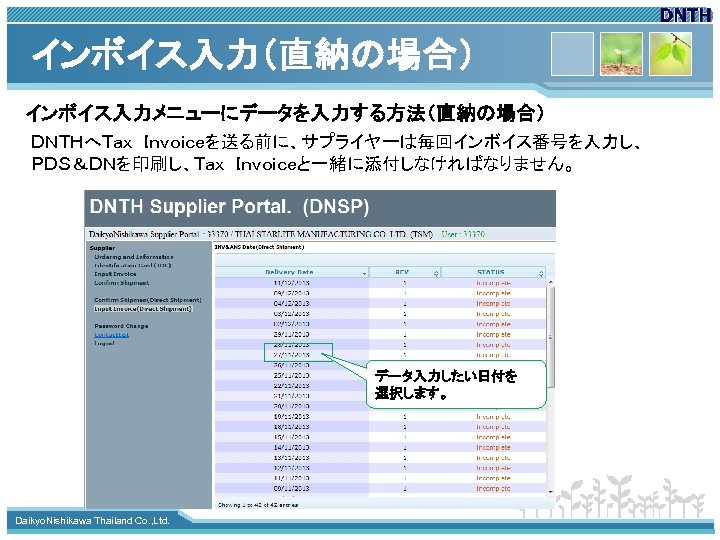

インボイス入力(直納の場合) インボイス入力メニューにデータを入力する方法(直納の場合) DNTHへTax Invoiceを送る前に、サプライヤーは毎回インボイス番号を入力し、 PDS&DNを印刷し、Tax Invoiceと一緒に添付しなければなりません。 データ入力したい日付を 選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

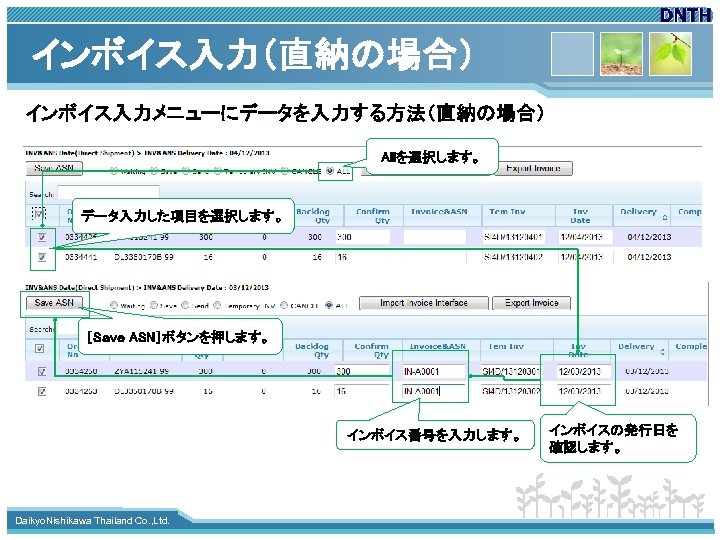

インボイス入力(直納の場合) インボイス入力メニューにデータを入力する方法(直納の場合) Allを選択します。 データ入力した項目を選択します。 [Save ASN]ボタンを押します。 インボイス番号を入力します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. インボイスの発行日を 確認します。

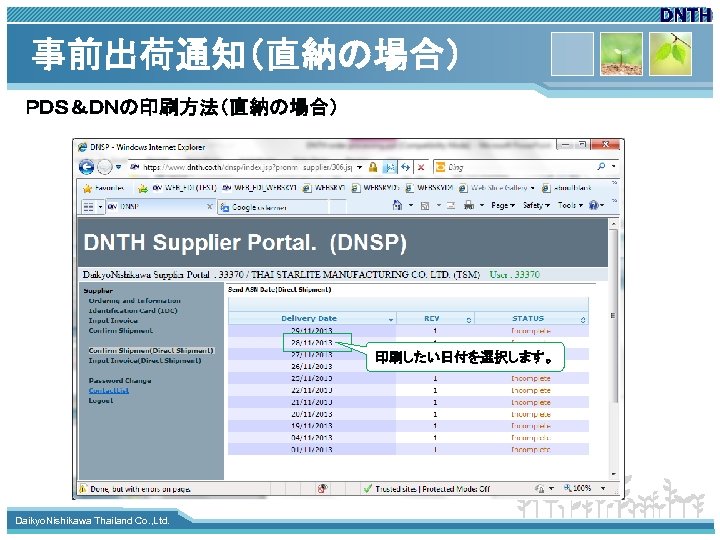

事前出荷通知(直納の場合) PDS&DNの印刷方法(直納の場合) 印刷したい日付を選択します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

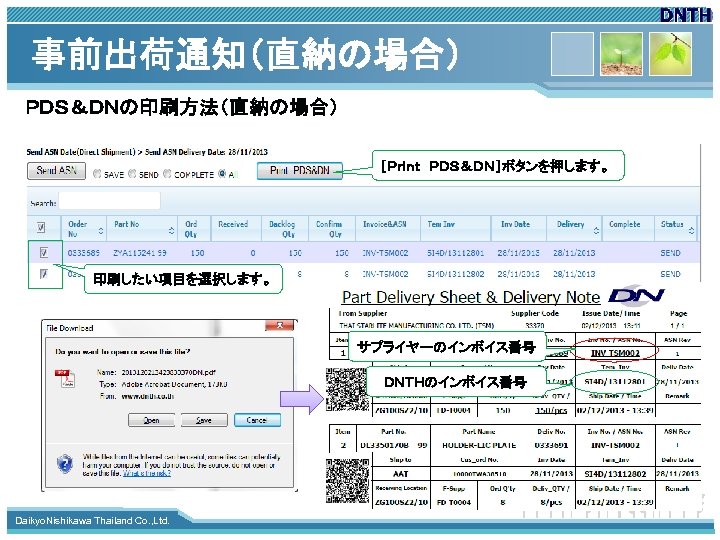

事前出荷通知(直納の場合) PDS&DNの印刷方法(直納の場合) [Print PDS&DN]ボタンを押します。 印刷したい項目を選択します。 サプライヤーのインボイス番号 DNTHのインボイス番号 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

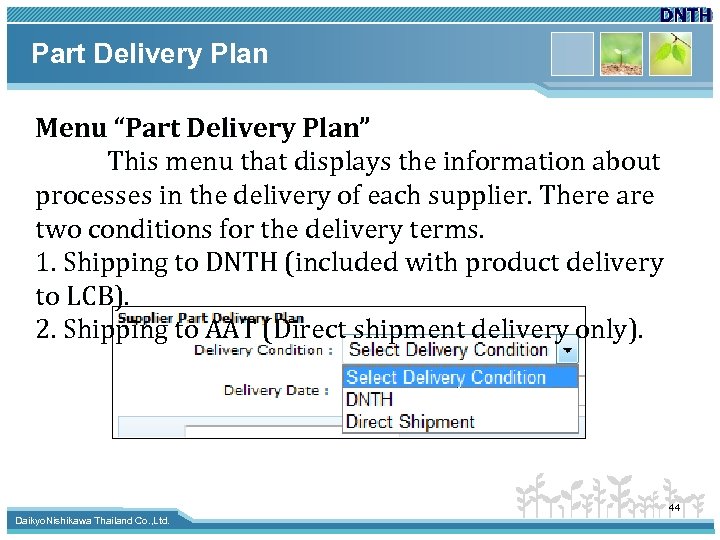

Part Delivery Plan Menu “Part Delivery Plan” This menu that displays the information about processes in the delivery of each supplier. There are two conditions for the delivery terms. 1. Shipping to DNTH (included with product delivery to LCB). 2. Shipping to AAT (Direct shipment delivery only). www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. 44

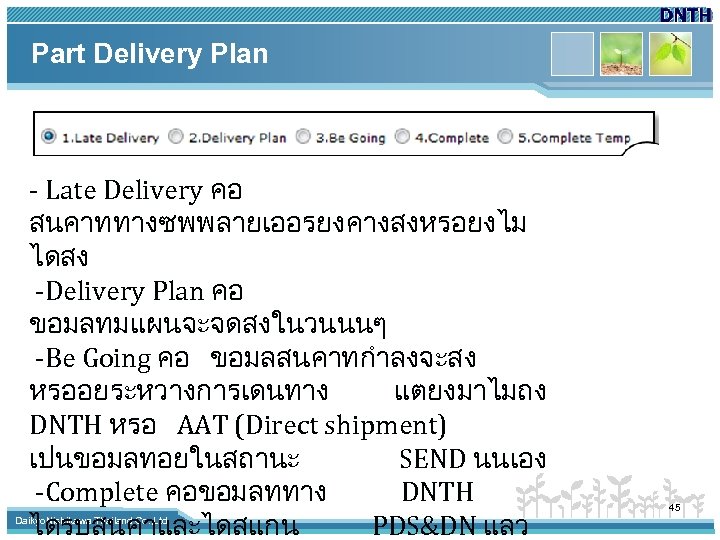

Part Delivery Plan - Late Delivery คอ สนคาททางซพพลายเออรยงคางสงหรอยงไม ไดสง -Delivery Plan คอ ขอมลทมแผนจะจดสงในวนนนๆ -Be Going คอ ขอมลสนคาทกำลงจะสง หรออยระหวางการเดนทาง แตยงมาไมถง DNTH หรอ AAT (Direct shipment) เปนขอมลทอยในสถานะ SEND นนเอง -Complete คอขอมลททาง DNTH ไดรบสนคาและไดสแกน PDS&DN แลว www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. 45

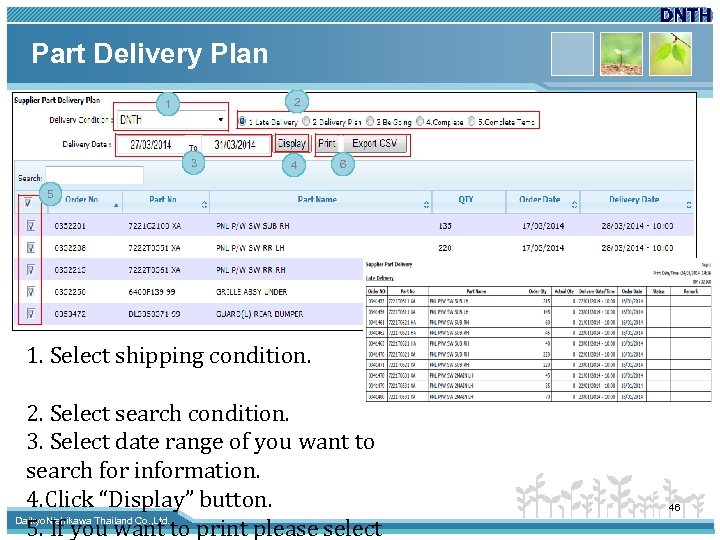

Part Delivery Plan 2 1 3 4 6 5 1. Select shipping condition. 2. Select search condition. 3. Select date range of you want to search for information. 4. Click “Display” button. www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. 5. If you want to print please select 46
Invoice Summary Report ขอมลทแสดงอยในเมน Invoice Summary Report จะเปนขอมล Commercial Invoice ของทางซพพลายเออร ซงจะไดจากการสแกน PDS&DN เมอทางซพพลายเออรมการจดสงสนคาหรอมการ นำเอกสารใบกำกบภาษมาเคลยรกบเจาหนาท DNTH จะตองนำเอกสาร PDS&DN แนบมาทกครง หากทางซพพลายเออรไมแนบเอกสาร PDS&DN มา ทางDNTH จะไมสามารถสแกนเอกสาร PDS&DN เพอรบสนคาเขาสระบบใหได กจะทำใหไมมขอมลในเมน Invoice Summary Report หากเอกสารPDS&DN ทแนบมาขอมลไมถกตองตรงกน ระหวางเอกสาร Part Delivery Sheet & Delivery Note (PDS&DN) กบเอกสารใบกำกบภาษ (Commercial Invoice) 47 www. themegallery. com Co. , Ltd. Daikyo. Nishikawa Thailand ของซพพลายเออรเอง ทางDNTH กไมสามารถสแกนเอกสาร

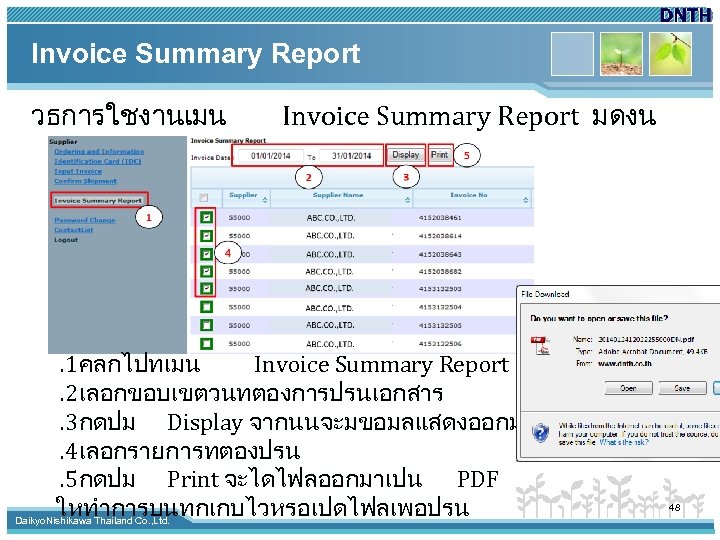

Invoice Summary Report วธการใชงานเมน Invoice Summary Report มดงน . 1คลกไปทเมน Invoice Summary Report. 2เลอกขอบเขตวนทตองการปรนเอกสาร. 3กดปม Display จากนนจะมขอมลแสดงออกมา. 4เลอกรายการทตองปรน. 5กดปม Print จะไดไฟลออกมาเปน PDF ใหทำการบนทกเกบไวหรอเปดไฟลเพอปรน www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. 48
Invoice Summary Report If you click “Open” button you can see as below. เอกสารจะแยกหนาใหตาม Invoice No. www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. 49

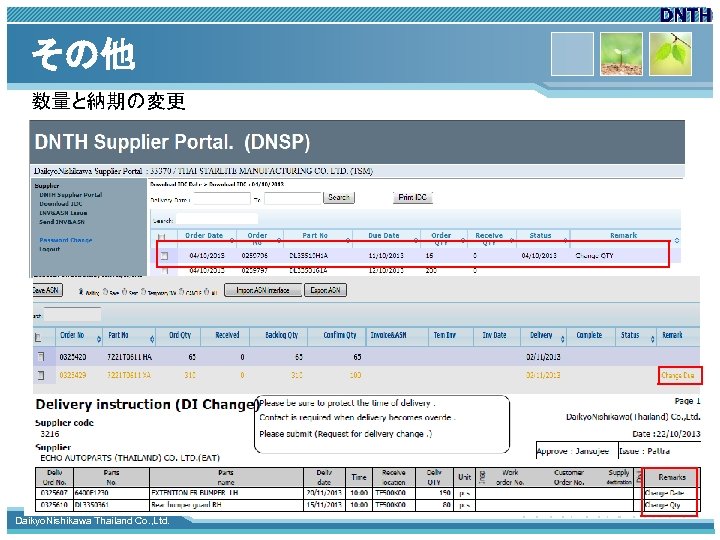

その他 数量と納期の変更 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

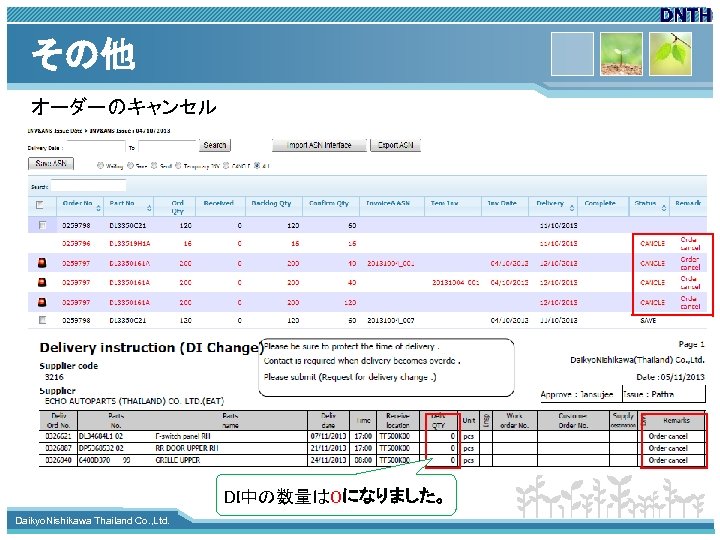

その他 オーダーのキャンセル DI中の数量は0になりました。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

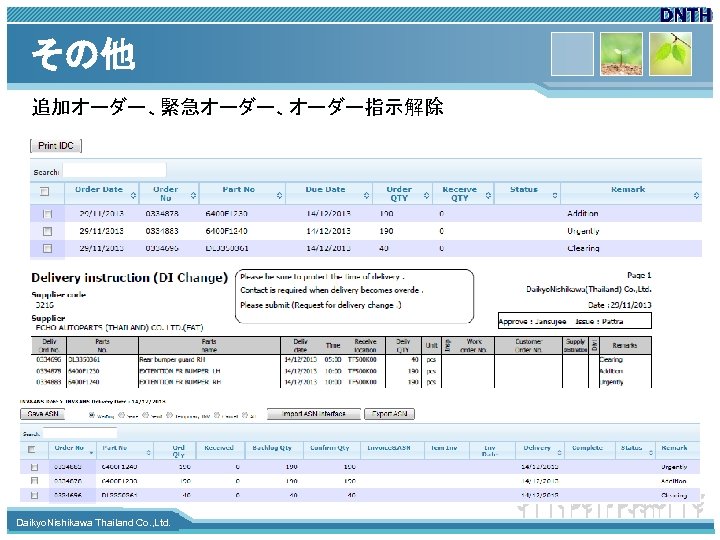

その他 追加オーダー、緊急オーダー、オーダー指示解除 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

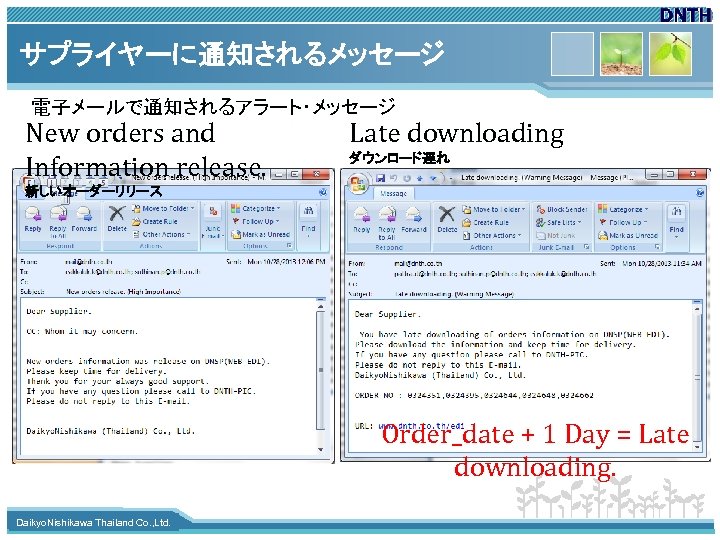

サプライヤーに通知されるメッセージ 電子メールで通知されるアラート・メッセージ New orders and Information release. Late downloading ダウンロード遅れ 新しいオーダーリリース Order_date + 1 Day = Late downloading. www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

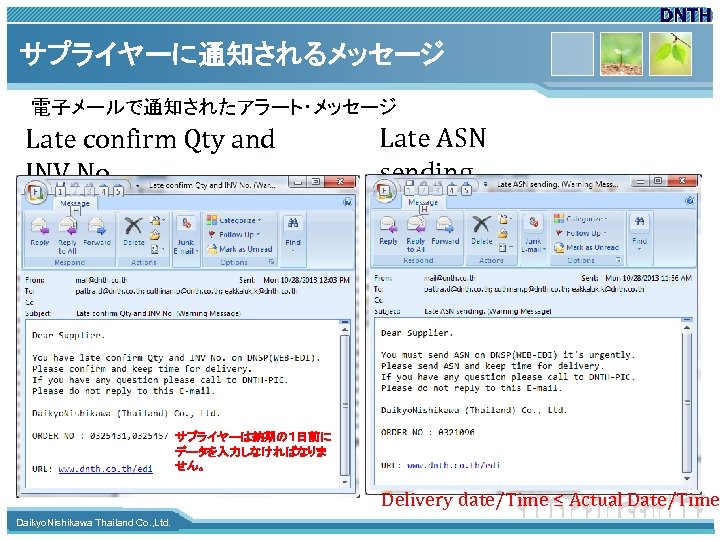

サプライヤーに通知されるメッセージ 電子メールで通知されたアラート・メッセージ Late confirm Qty and INV No. Late ASN sending 数量とインボイス番号の確認遅れ ASNの送信遅れ サプライヤーは納期の1日前に データを入力しなければなりま せん。 Delivery date/Time ≤ Actual Date/Time www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

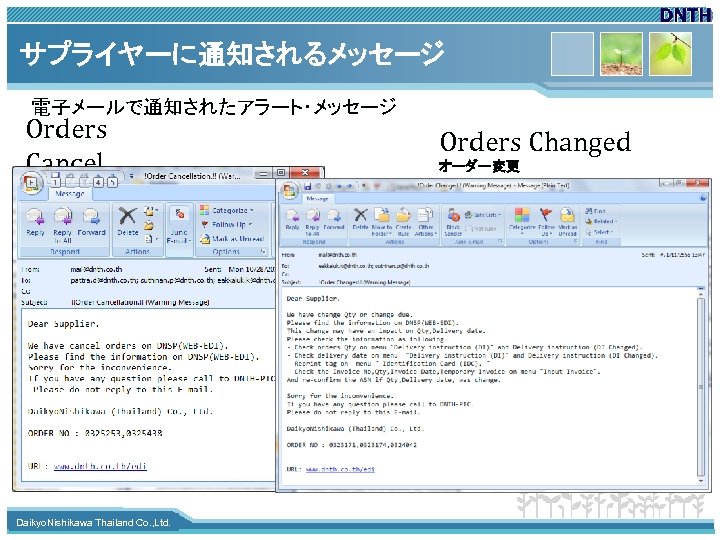

サプライヤーに通知されるメッセージ 電子メールで通知されたアラート・メッセージ Orders Cancel オーダー・キャンセル www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd. Orders Changed オーダー変更

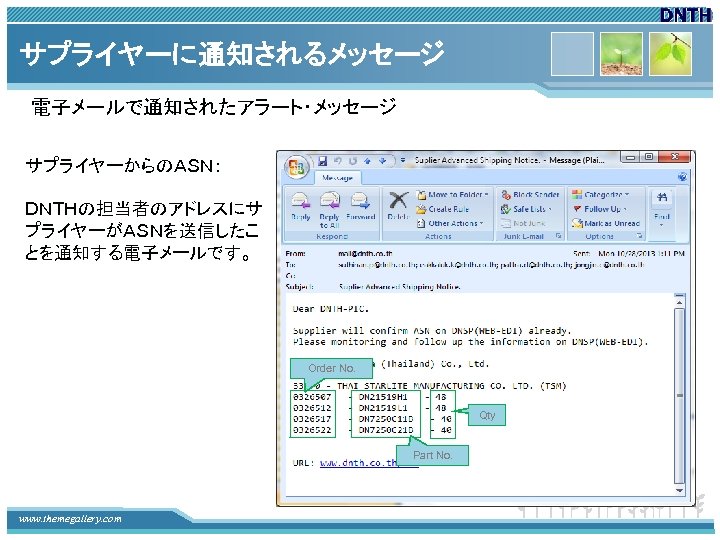

サプライヤーに通知されるメッセージ 電子メールで通知されたアラート・メッセージ サプライヤーからのASN: DNTHの担当者のアドレスにサ プライヤーがASNを送信したこ とを通知する電子メールです。 Order No. Qty Part No. www. themegallery. com

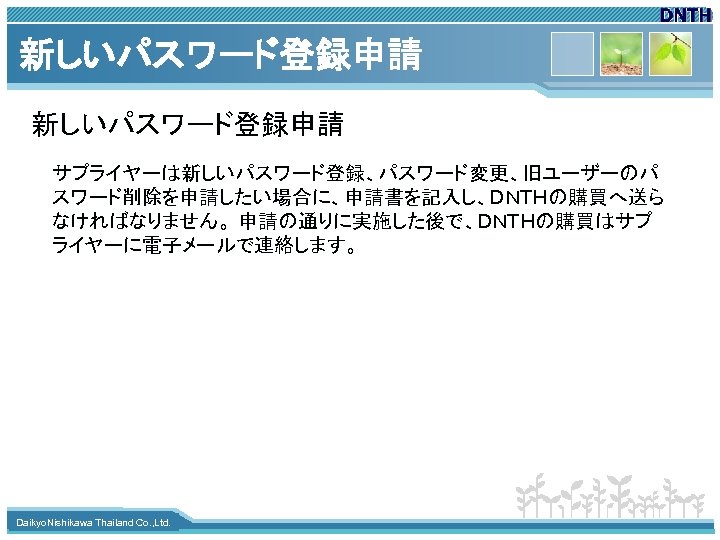

新しいパスワード登録申請 サプライヤーは新しいパスワード登録、パスワード変更、旧ユーザーのパ スワード削除を申請したい場合に、申請書を記入し、DNTHの購買へ送ら なければなりません。 申請の通りに実施した後で、DNTHの購買はサプ ライヤーに電子メールで連絡します。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

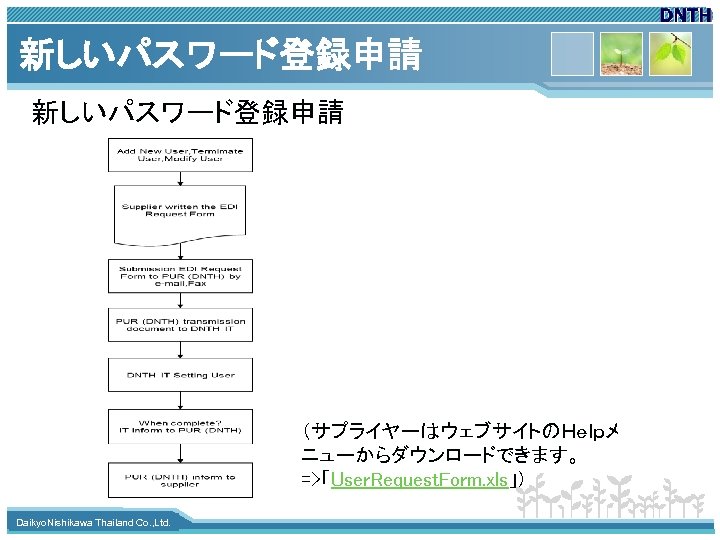

新しいパスワード登録申請 (サプライヤーはウェブサイトのHelpメ ニューからダウンロードできます。 =>「User. Request. Form. xls」) www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
パスワード変更要件(Password Policy) • パスワードの長さは6文字から8文字まで設定する。 • パスワードの中に大小英文字、数字、記号の全てを含む。 • パスワードとして名前、名字、会社名、会社の略語の使用を禁止する。 • システムにより90日ごとにパスワードを変更するように強制される。 • ユーザーID又はユーザー・ネームは同じだが、大小英文字の使用は違い場合に、 ユーザーID又はユーザー・ネームが違いだとみなす。 例えば、eddward と Eddward の場合は違いユーザーID又はユーザー・ネームだと みなす。 www. themegallery. com

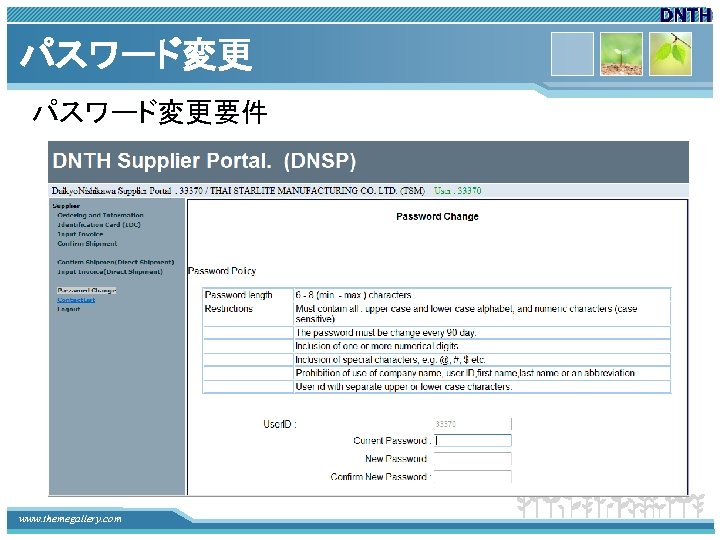

パスワード変更要件 www. themegallery. com

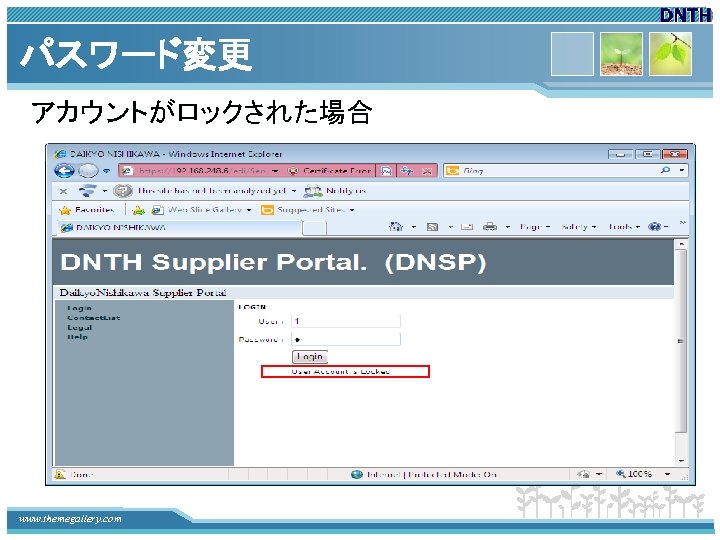

パスワード変更 アカウントがロックされた場合 www. themegallery. com

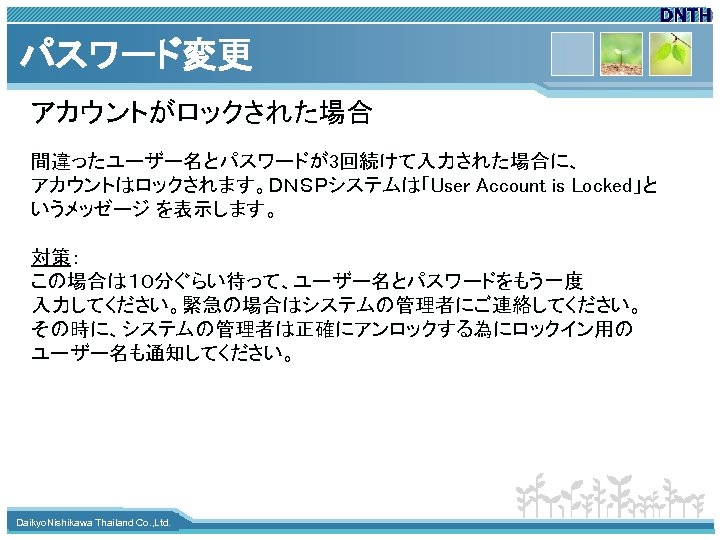

パスワード変更 アカウントがロックされた場合 間違ったユーザー名とパスワードが3回続けて入力された場合に、 アカウントはロックされます。DNSPシステムは「User Account is Locked」と いうメッゼージ を表示します。 対策: この場合は10分ぐらい待って、ユーザー名とパスワードをもう一度 入力してください。緊急の場合はシステムの管理者にご連絡してください。 その時に、システムの管理者は正確にアンロックする為にロックイン用の ユーザー名も通知してください。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
ASNアンロック依頼 サプライヤーはDNSPシステム上で間違った数量、インボイス番号、仮の インボイス番号、インボイスの発行日などのデータを入力して、「Send ASN」 のボタンを押した場合に、ASNは改正防止の為にロックされます。 サプライヤーは間違った項目を改正する為に、下の流れ図の通りに改正依頼 書を提出しなければなりません。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

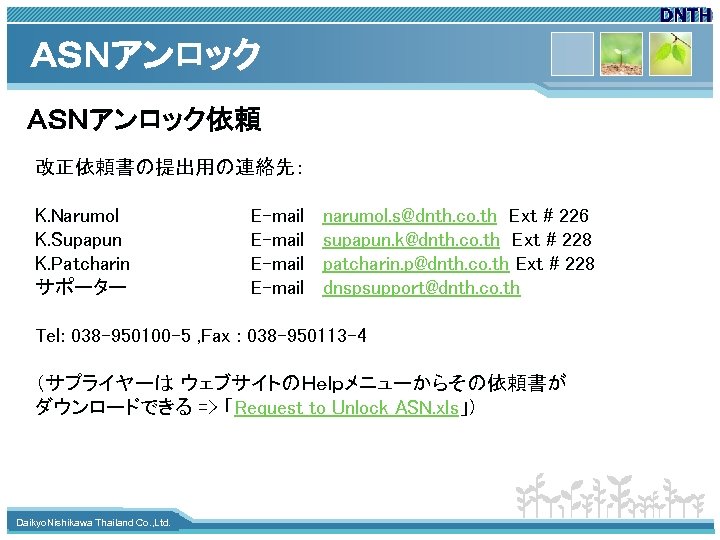

ASNアンロック依頼 改正依頼書の提出用の連絡先: K. Narumol K. Supapun K. Patcharin サポーター E-mail narumol. s@dnth. co. th Ext # 226 supapun. k@dnth. co. th Ext # 228 patcharin. p@dnth. co. th Ext # 228 dnspsupport@dnth. co. th Tel: 038 -950100 -5 , Fax : 038 -950113 -4 (サプライヤーは ウェブサイトのHelpメニューからその依頼書が ダウンロードできる => 「Request to Unlock ASN. xls」) www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

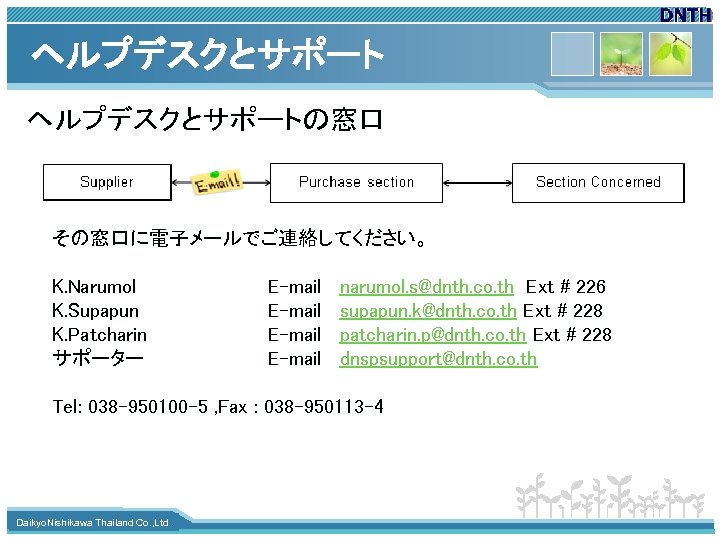

ヘルプデスクとサポートの窓口 その窓口に電子メールでご連絡してください。 K. Narumol K. Supapun K. Patcharin サポーター E-mail narumol. s@dnth. co. th Ext # 226 supapun. k@dnth. co. th Ext # 228 patcharin. p@dnth. co. th Ext # 228 dnspsupport@dnth. co. th Tel: 038 -950100 -5 , Fax : 038 -950113 -4 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

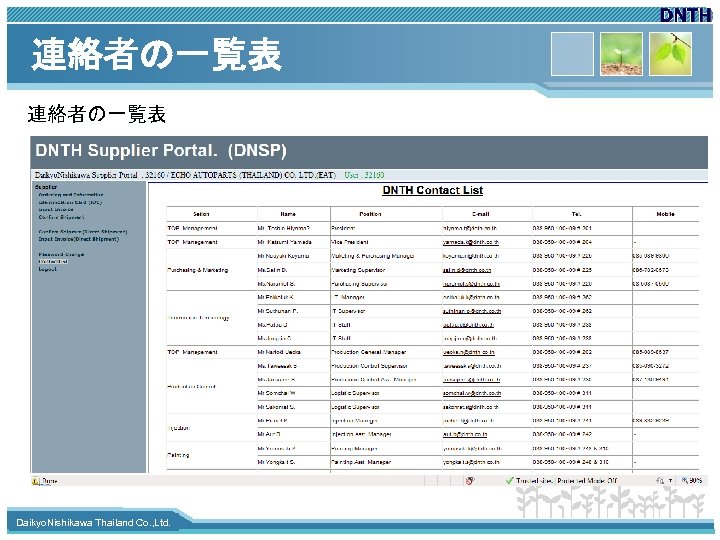

連絡者の一覧表 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

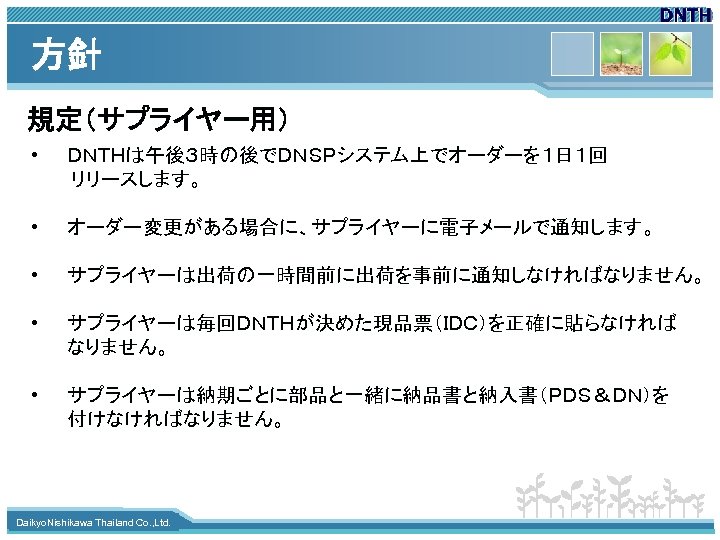

方針 規定(サプライヤー用) • DNTHは午後3時の後でDNSPシステム上でオーダーを1日1回 リリースします。 • オーダー変更がある場合に、サプライヤーに電子メールで通知します。 • サプライヤーは出荷の一時間前に出荷を事前に通知しなければなりません。 • サプライヤーは毎回DNTHが決めた現品票(IDC)を正確に貼らなければ なりません。 • サプライヤーは納期ごとに部品と一緒に納品書と納入書(PDS&DN)を 付けなければなりません。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

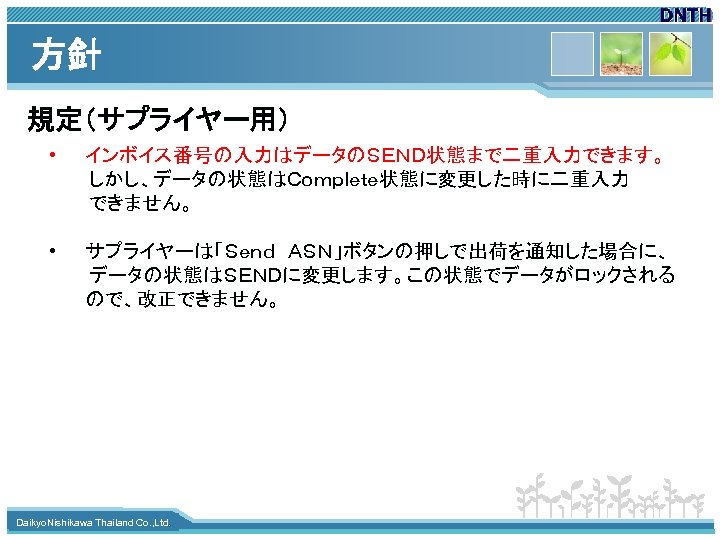

方針 規定(サプライヤー用) • インボイス番号の入力はデータのSEND状態まで二重入力できます。 しかし、データの状態はComplete状態に変更した時に二重入力 できません。 • サプライヤーは「Send ASN」ボタンの押しで出荷を通知した場合に、 データの状態はSENDに変更します。この状態でデータがロックされる ので、改正できません。 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

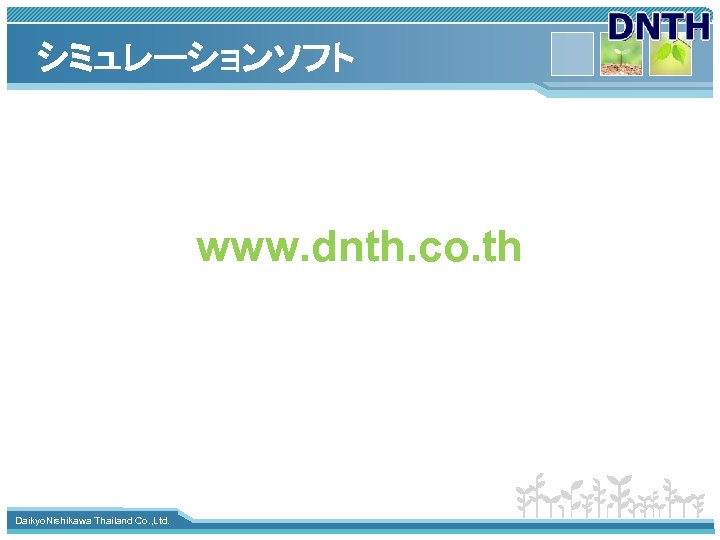

シミュレーションソフト www. dnth. co. th www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

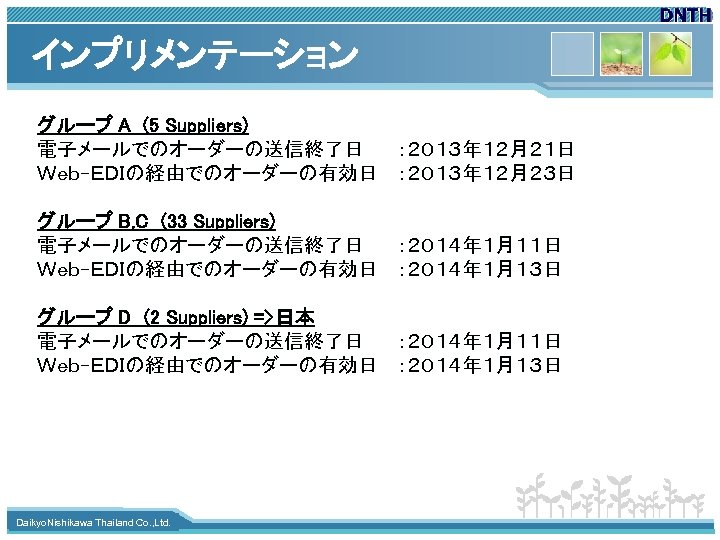

インプリメンテーション グループ A (5 Suppliers) 電子メールでのオーダーの送信終了日 :2013年12月21日 Web-EDIの経由でのオーダーの有効日 :2013年12月23日 グループ B, C (33 Suppliers) 電子メールでのオーダーの送信終了日 :2014年1月11日 Web-EDIの経由でのオーダーの有効日 :2014年1月13日 グループ D (2 Suppliers) =>日本 電子メールでのオーダーの送信終了日 :2014年1月11日 Web-EDIの経由でのオーダーの有効日 :2014年1月13日 www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.

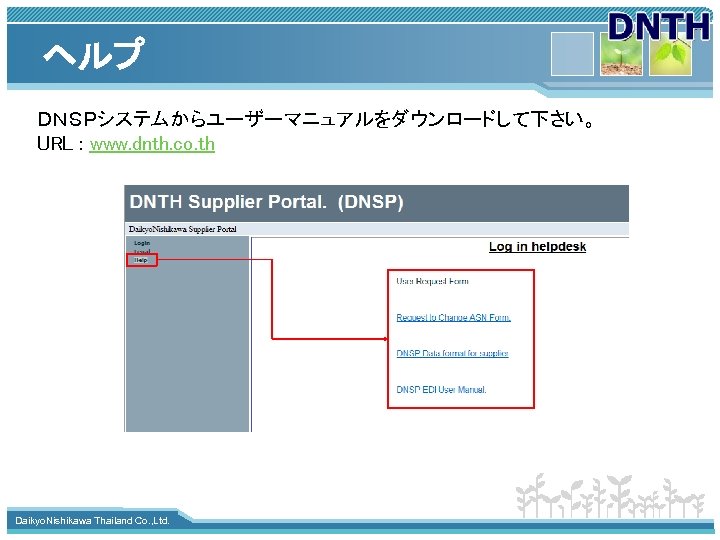

ヘルプ DNSPシステムからユーザーマニュアルをダウンロードして下さい。 URL : www. dnth. co. th www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
Q&A www. themegallery. com Daikyo. Nishikawa Thailand Co. , Ltd.
