Кварцевые наполнители компании Sibelco для производства затирок
Компания Sibelco сегодня (Россия + Украина)
ОАО «Раменский ГОК»
ЗАО «Неболчинское краьероуправление»
ООО «Торговый Дом Геркулес»

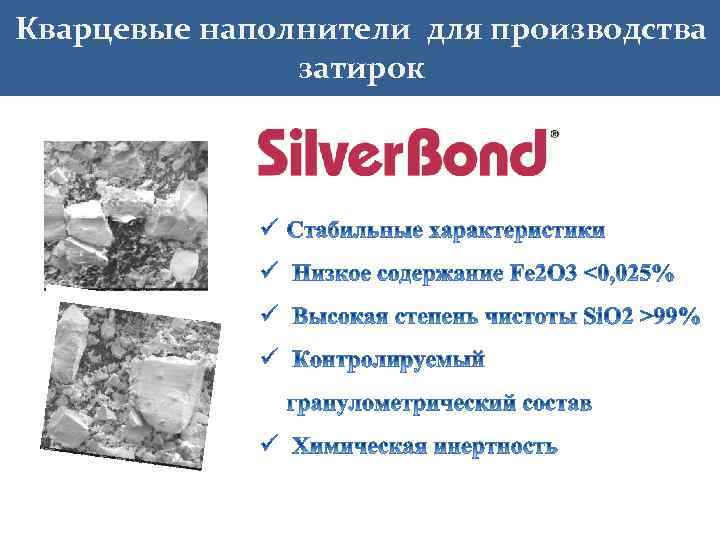

Кварцевые наполнители для производства затирок

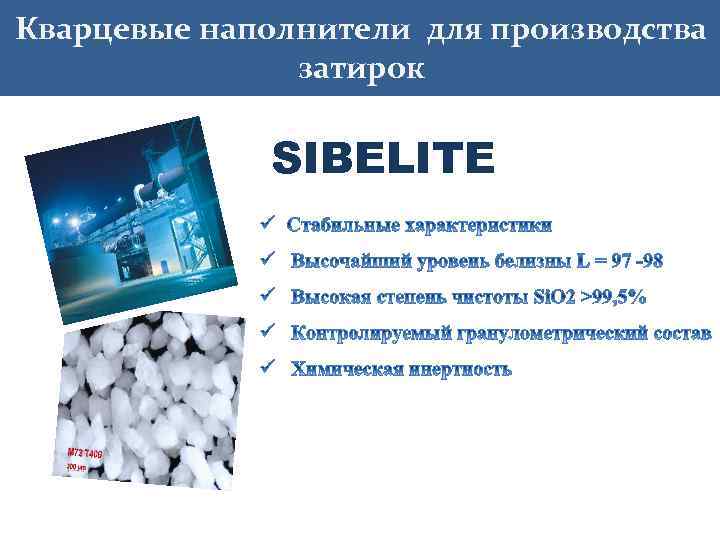

Кварцевые наполнители для производства затирок SIBELITE

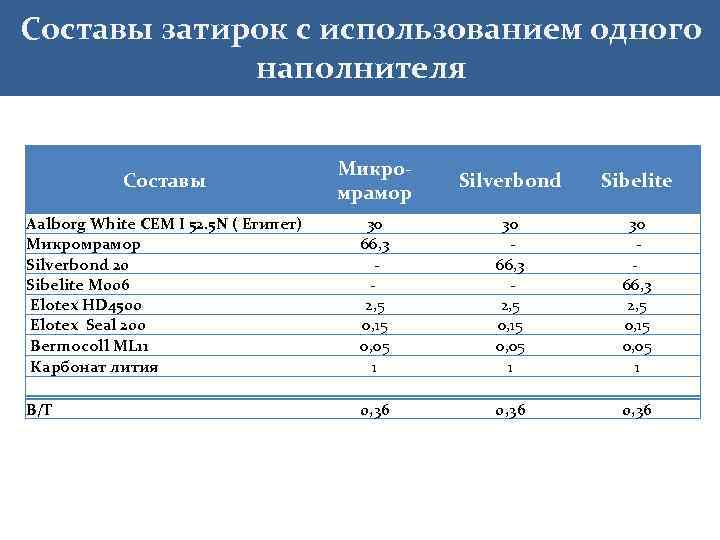

Составы затирок с использованием одного наполнителя Составы Aalborg White CEM I 52. 5 N ( Египет) Микромрамор Silverbond 20 Sibelite M 006 Elotex HD 4500 Elotex Seal 200 Bermocoll ML 11 Карбонат лития В/Т Микромрамор Silverbond Sibelite 30 66, 3 - 2, 5 0, 15 0, 05 1 30 66, 3 2, 5 0, 15 0, 05 1 30 - 66, 3 2, 5 0, 15 0, 05 1 0, 36

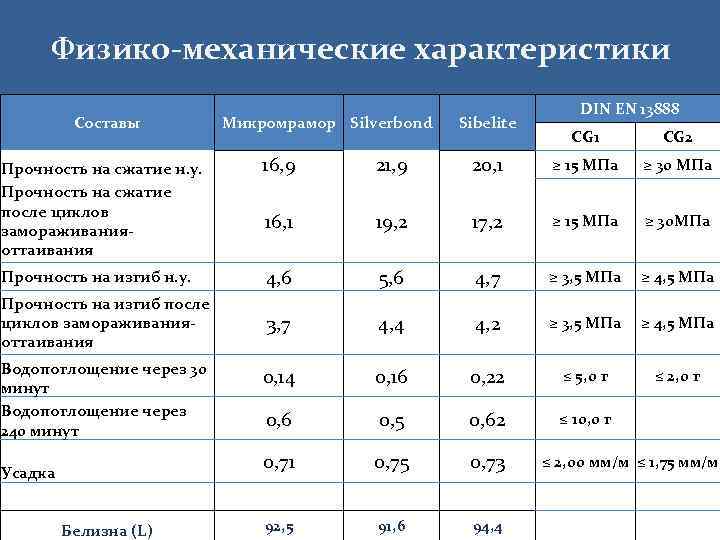

Физико-механические характеристики Составы Микромрамор Silverbond Sibelite DIN EN 13888 CG 1 CG 2 Прочность на сжатие н. у. Прочность на сжатие после циклов замораживанияоттаивания 16, 9 21, 9 20, 1 ≥ 15 МПа ≥ 30 МПа 16, 1 19, 2 17, 2 ≥ 15 МПа ≥ 30 МПа Прочность на изгиб н. у. 4, 6 5, 6 4, 7 ≥ 3, 5 МПа ≥ 4, 5 МПа Прочность на изгиб после циклов замораживанияоттаивания 3, 7 4, 4 4, 2 ≥ 3, 5 МПа ≥ 4, 5 МПа 0, 14 0, 16 0, 22 ≤ 5, 0 г ≤ 2, 0 г 0, 6 0, 5 0, 62 ≤ 10, 0 г 0, 71 0, 75 0, 73 92, 5 91, 6 94, 4 Водопоглощение через 30 минут Водопоглощение через 240 минут Усадка Белизна (L) ≤ 2, 00 мм/м ≤ 1, 75 мм/м

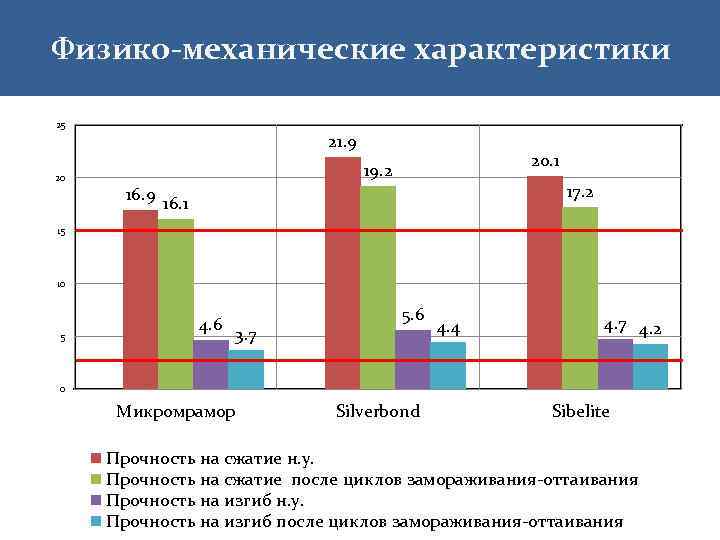

Физико-механические характеристики 25 20 21. 9 20. 1 19. 2 17. 2 16. 9 16. 1 15 10 5 4. 6 3. 7 5. 6 4. 4 4. 7 4. 2 0 Микромрамор Silverbond Sibelite Прочность на сжатие н. у. Прочность на сжатие после циклов замораживания-оттаивания Прочность на изгиб н. у. Прочность на изгиб после циклов замораживания-оттаивания

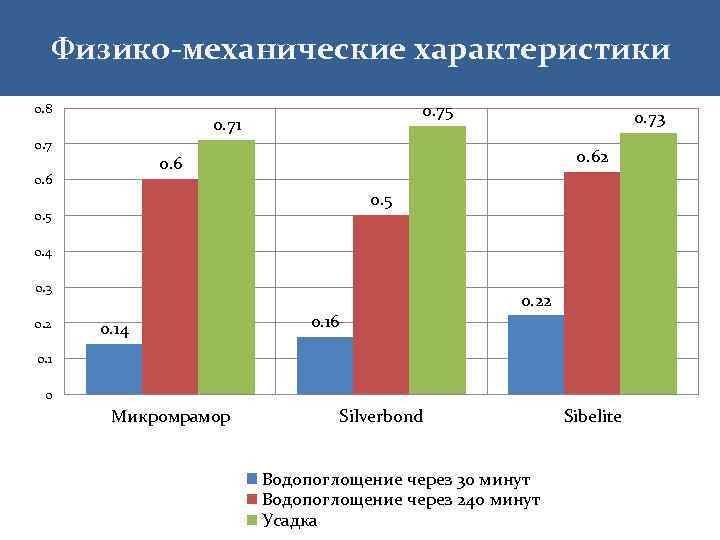

Физико-механические характеристики 0. 8 0. 75 0. 71 0. 73 0. 62 0. 6 0. 5 0. 4 0. 3 0. 2 0. 14 0. 16 0. 22 0. 1 0 Микромрамор Silverbond Водопоглощение через 30 минут Водопоглощение через 240 минут Усадка Sibelite

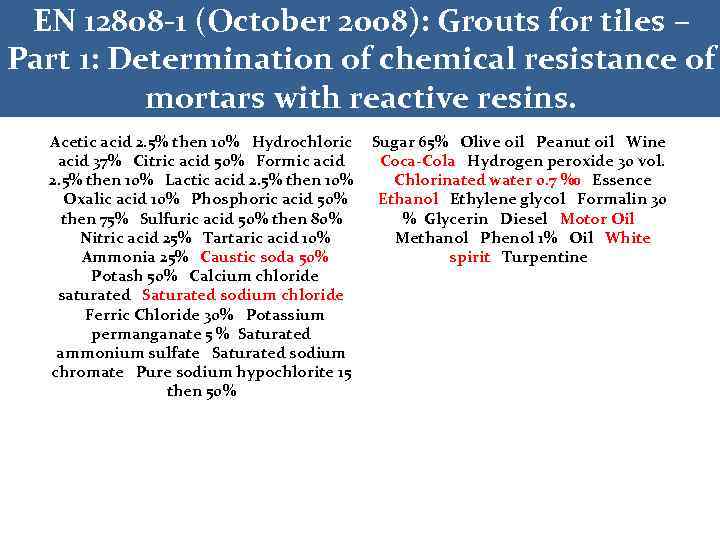

EN 12808 -1 (October 2008): Grouts for tiles – Part 1: Determination of chemical resistance of mortars with reactive resins. Acetic acid 2. 5% then 10% Hydrochloric Sugar 65% Olive oil Peanut oil Wine acid 37% Citric acid 50% Formic acid Coca-Cola Hydrogen peroxide 30 vol. 2. 5% then 10% Lactic acid 2. 5% then 10% Chlorinated water 0. 7 ‰ Essence Oxalic acid 10% Phosphoric acid 50% Ethanol Ethylene glycol Formalin 30 then 75% Sulfuric acid 50% then 80% % Glycerin Diesel Motor Oil Nitric acid 25% Tartaric acid 10% Methanol Phenol 1% Oil White Ammonia 25% Caustic soda 50% spirit Turpentine Potash 50% Calcium chloride saturated Saturated sodium chloride Ferric Chloride 30% Potassium permanganate 5 % Saturated ammonium sulfate Saturated sodium chromate Pure sodium hypochlorite 15 then 50%

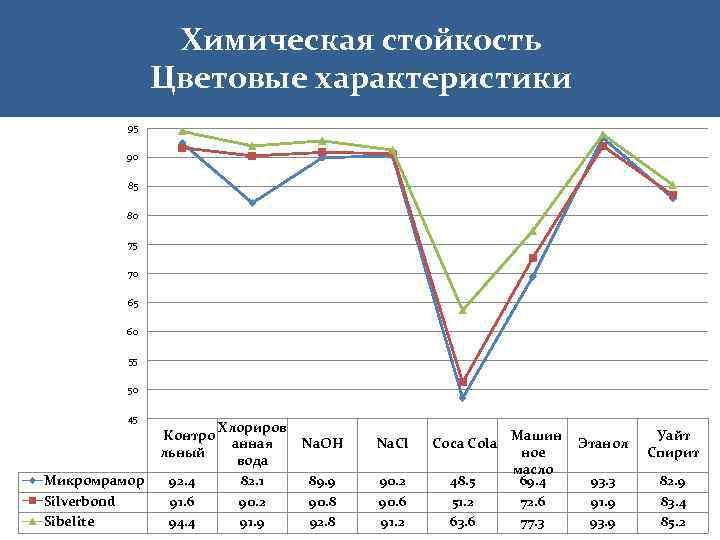

Химическая стойкость Цветовые характеристики 95 90 85 80 75 70 65 60 55 50 45 Контро льный Микромрамор Silverbond Sibelite 92. 4 91. 6 94. 4 Хлориров анная вода 82. 1 90. 2 91. 9 Na. OH Na. Cl Coca Cola 89. 9 90. 8 92. 8 90. 2 90. 6 91. 2 48. 5 51. 2 63. 6 Машин ное масло 69. 4 72. 6 77. 3 Этанол Уайт Спирит 93. 3 91. 9 93. 9 82. 9 83. 4 85. 2
Краткие выводы
Кварцевые наполнители для производства затирок

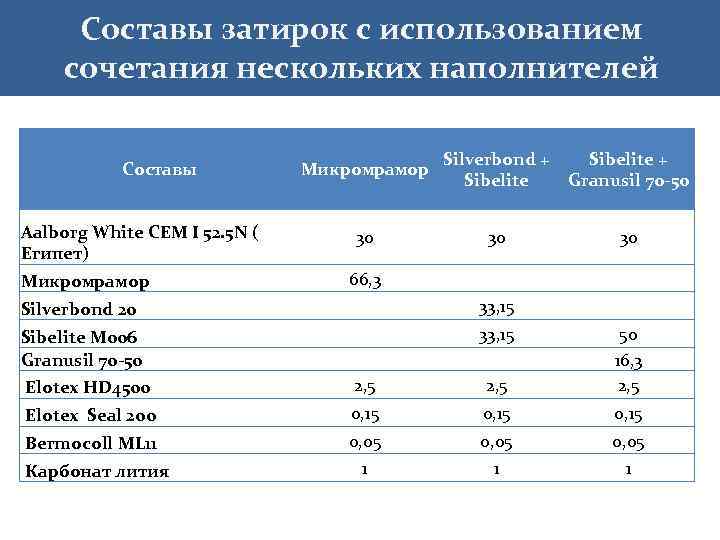

Составы затирок с использованием сочетания нескольких наполнителей Составы Aalborg White CEM I 52. 5 N ( Египет) Микромрамор Silverbond + Sibelite + Sibelite Granusil 70 -50 Микромрамор 30 66, 3 30 30 Silverbond 20 33, 15 Sibelite M 006 Granusil 70 -50 Elotex HD 4500 2, 5 33, 15 2, 5 50 16, 3 2, 5 Elotex Seal 200 0, 15 Bermocoll ML 11 0, 05 1 1 1 Карбонат лития
Физико-механические характеристики Составы Микромрамор DIN EN 13888 Sibelite + Silverbond Granusil 70 + Sibelite CG 1 CG 2 -50 Прочность на сжатие н. у. 16, 9 17, 9 19 ≥ 15 МПа ≥ 30 МПа Прочность на сжатие после циклов замораживанияоттаивания 16, 1 16, 9 17, 1 ≥ 15 МПа ≥ 30 МПа Прочность на изгиб н. у. 4, 6 4, 2 4, 4 ≥ 3, 5 МПа ≥ 4, 5 МПа Прочность на изгиб после циклов замораживанияоттаивания 3, 7 3, 9 3, 8 ≥ 3, 5 МПа ≥ 4, 5 МПа Водопоглощение через 30 минут 0, 14 0, 21 0, 18 ≤ 5, 0 г ≤ 2, 0 г Водопоглощение через 240 минут 0, 61 0, 6 ≤ 10, 0 г Усадка 0, 71 0, 42 0, 12 ≤ 2, 00 мм/м ≤ 1, 75 мм/м Белизна (L) 92, 5 91, 2

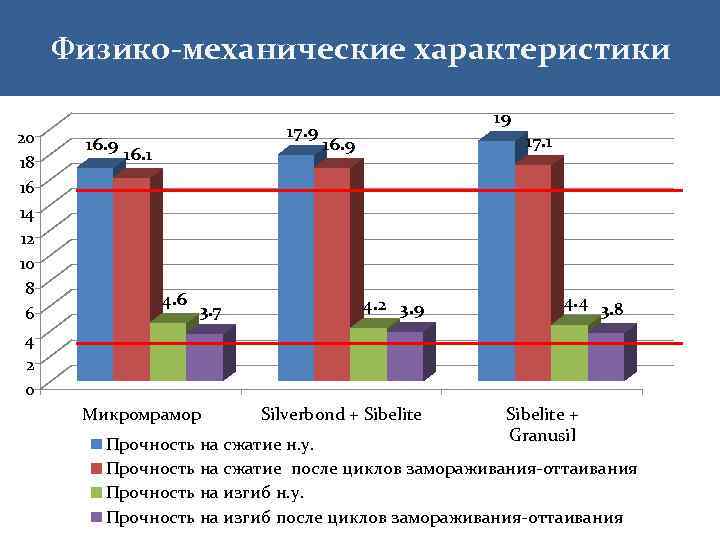

Физико-механические характеристики 20 18 16 14 12 10 8 6 4 2 0 16. 9 17. 9 16. 1 4. 6 3. 7 Микромрамор 19 17. 1 16. 9 4. 2 3. 9 Silverbond + Sibelite 4. 4 3. 8 Sibelite + Granusil Прочность на сжатие н. у. Прочность на сжатие после циклов замораживания-оттаивания Прочность на изгиб н. у. Прочность на изгиб после циклов замораживания-оттаивания

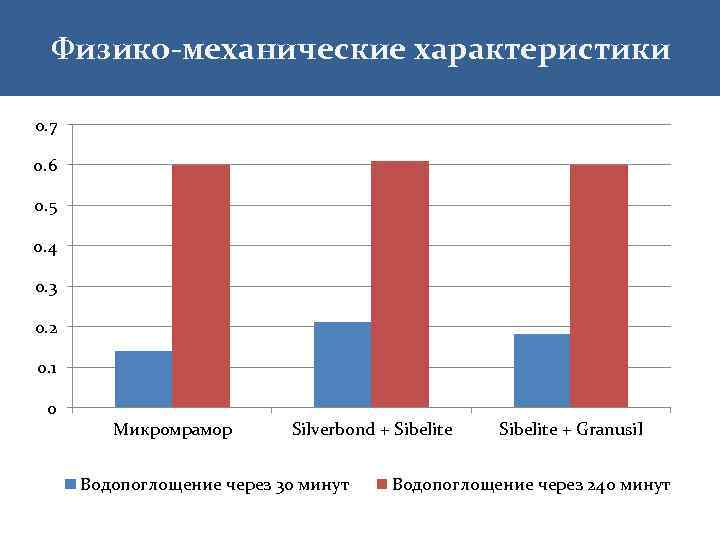

Физико-механические характеристики 0. 7 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 Микромрамор Silverbond + Sibelite Водопоглощение через 30 минут Sibelite + Granusil Водопоглощение через 240 минут

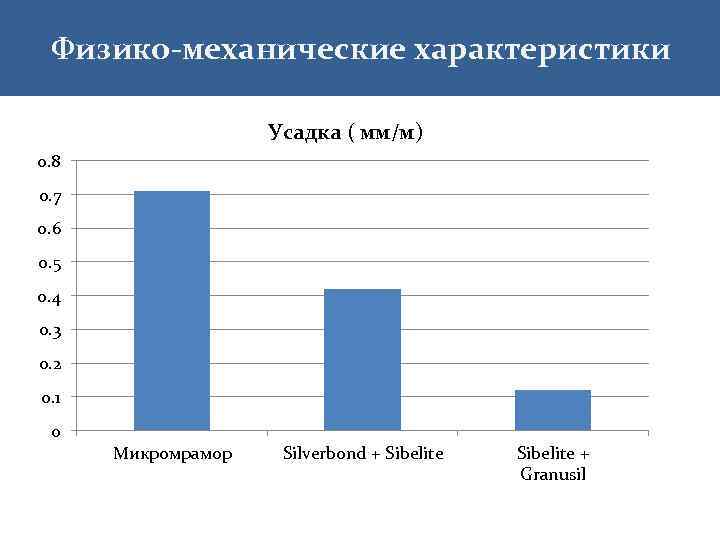

Физико-механические характеристики Усадка ( мм/м) 0. 8 0. 7 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 Микромрамор Silverbond + Sibelite + Granusil

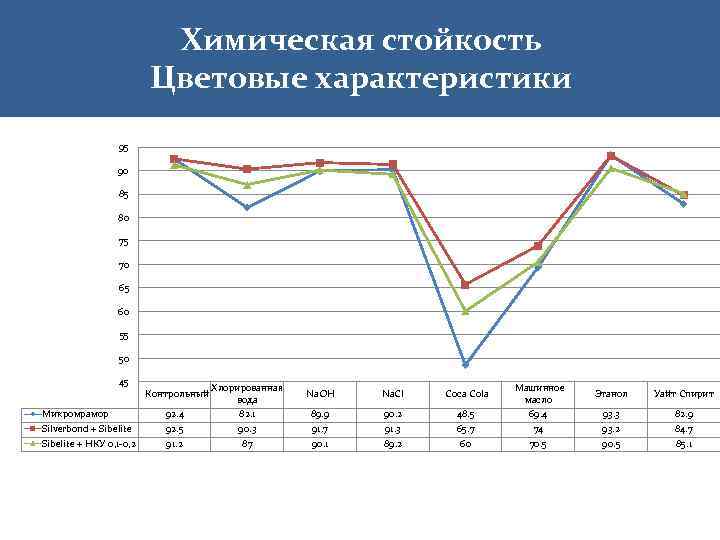

Химическая стойкость Цветовые характеристики 95 90 85 80 75 70 65 60 55 50 45 Микромрамор Silverbond + Sibelite + НКУ 0, 1 -0, 2 Контрольный 92. 4 92. 5 91. 2 Хлорированная вода 82. 1 90. 3 87 Na. OH Na. Cl Coca Cola 89. 9 91. 7 90. 1 90. 2 91. 3 89. 2 48. 5 65. 7 60 Машинное масло 69. 4 74 70. 5 Этанол Уайт Спирит 93. 3 93. 2 90. 5 82. 9 84. 7 85. 1
ВЫВОДЫ
СПАСИБО ЗА ВНИМАНИЕ
Скачать презентацию Кварцевые наполнители компании Sibelco для производства затирок
Baltimix 2012_Nefedov_CG1.pptx
