КВАНТТАУ КВАНТТАЛҒАН СИГНАЛДАРДЫ КОДАЛАУ Жоспар 1

КВАНТТАУ. КВАНТТАЛҒАН СИГНАЛДАРДЫ КОДАЛАУ

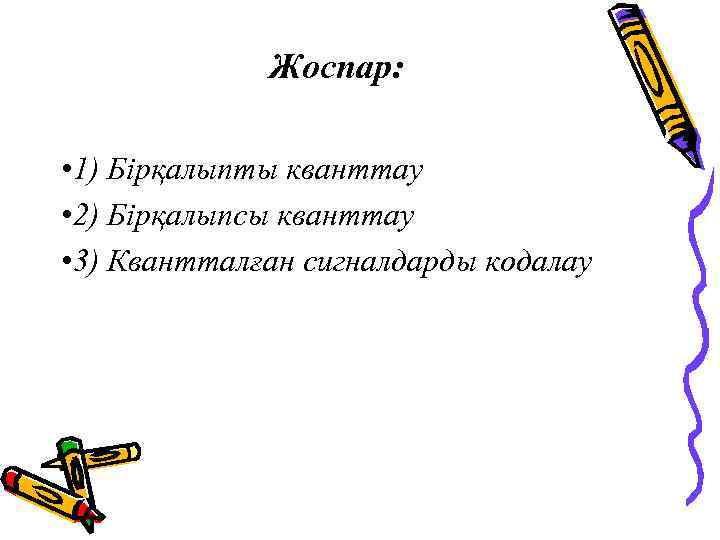

Жоспар: • 1) Бірқалыпты кванттау • 2) Бірқалыпсы кванттау • 3) Квантталған сигналдарды кодалау

Ұсынылатын әдебиеттер тізімі: 1. Оспанова Н. А. Көп арналы байланыс. Қаз. ККА, Алматы, 2011 ж. -98 б. 2. Крухмалев В. В. , Гордиенко В. Н. Цифровые системы передачи. УПГорячая линия – Телеком, Москва 2007350 с

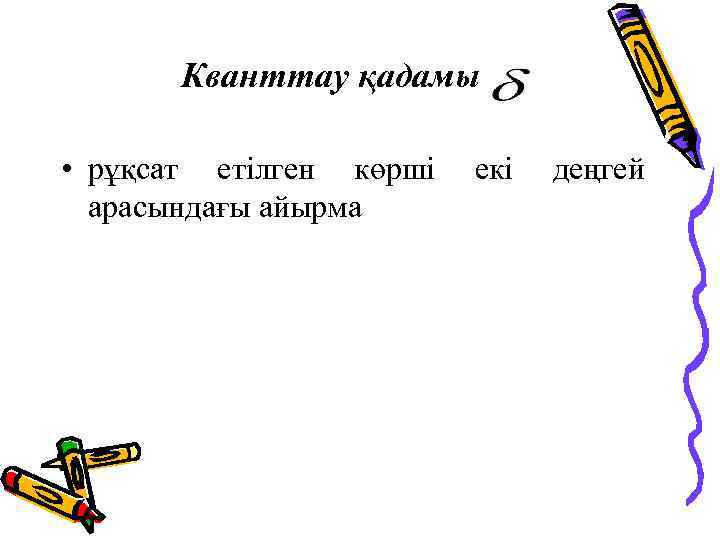

Кванттау қадамы • рұқсат етілген көрші арасындағы айырма екі деңгей

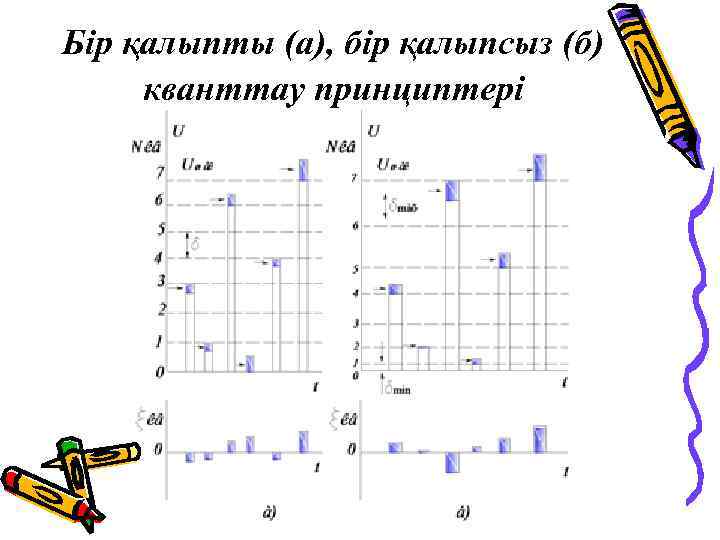

Бір қалыпты (а), бір қалыпсыз (б) кванттау принциптері

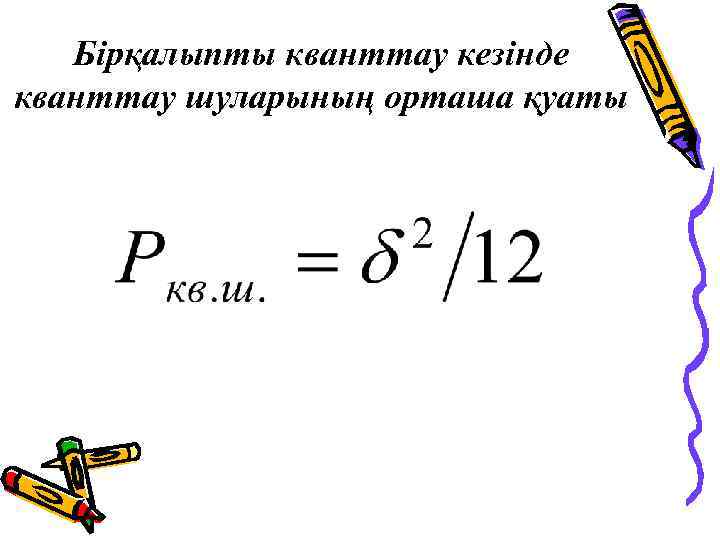

Бірқалыпты кванттау кезінде кванттау шуларының орташа қуаты

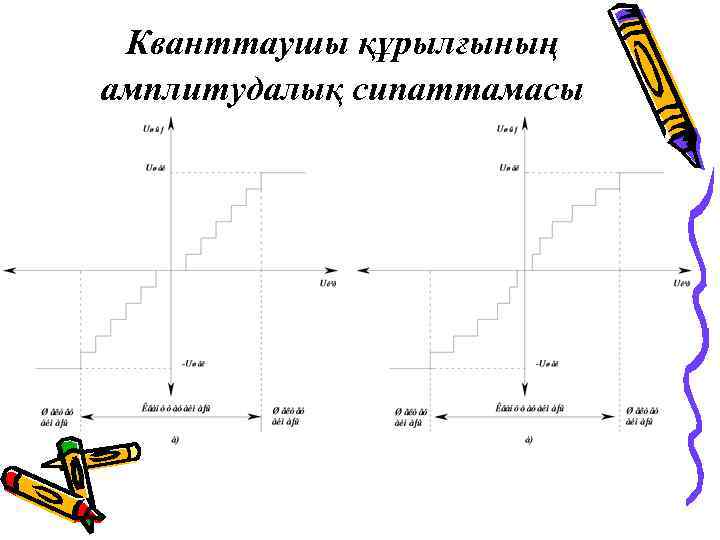

Кванттаушы құрылғының амплитудалық сипаттамасы

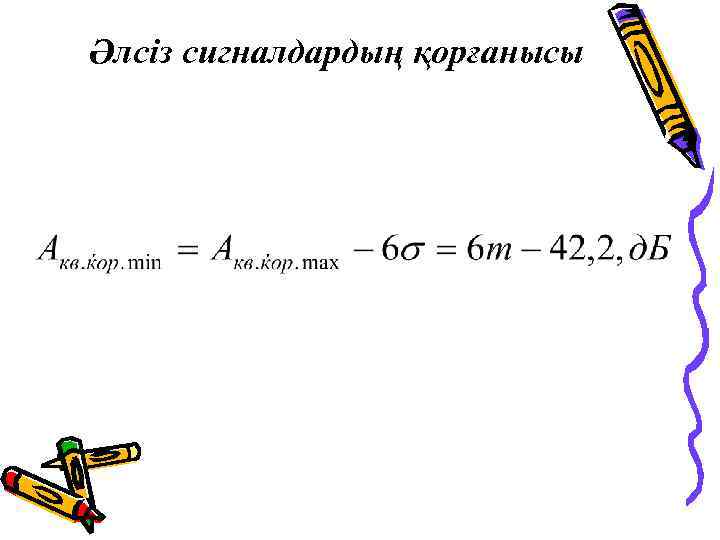

Әлсіз сигналдардың қорғанысы

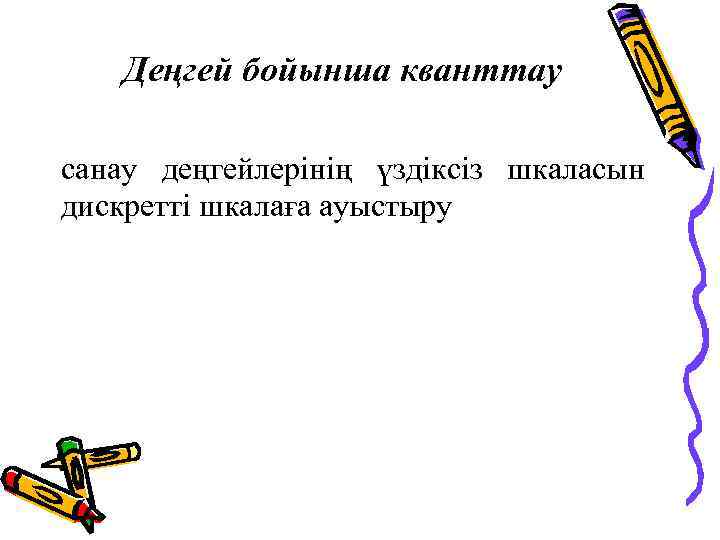

Деңгей бойынша кванттау санау деңгейлерінің үздіксіз шкаласын дискретті шкалаға ауыстыру

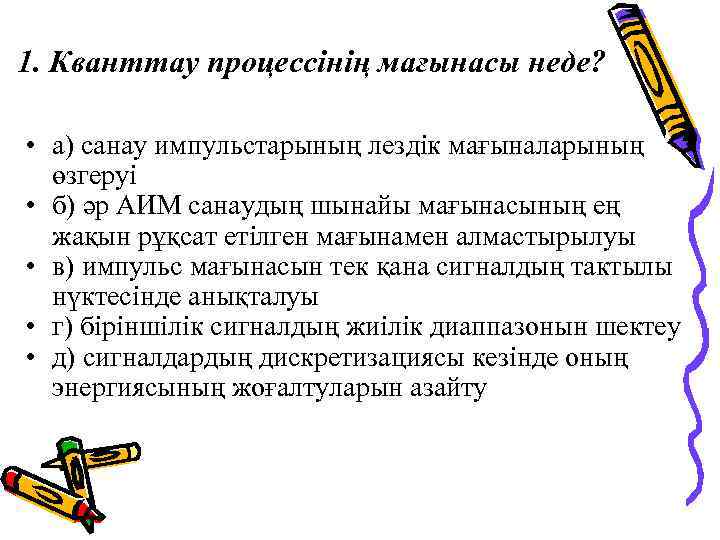

1. Кванттау процессінің мағынасы неде? • а) санау импульстарының лездік мағыналарының өзгеруі • б) әр АИМ санаудың шынайы мағынасының ең жақын рұқсат етілген мағынамен алмастырылуы • в) импульс мағынасын тек қана сигналдың тактылы нүктесінде анықталуы • г) біріншілік сигналдың жиілік диаппазонын шектеу • д) сигналдардың дискретизациясы кезінде оның энергиясының жоғалтуларын азайту

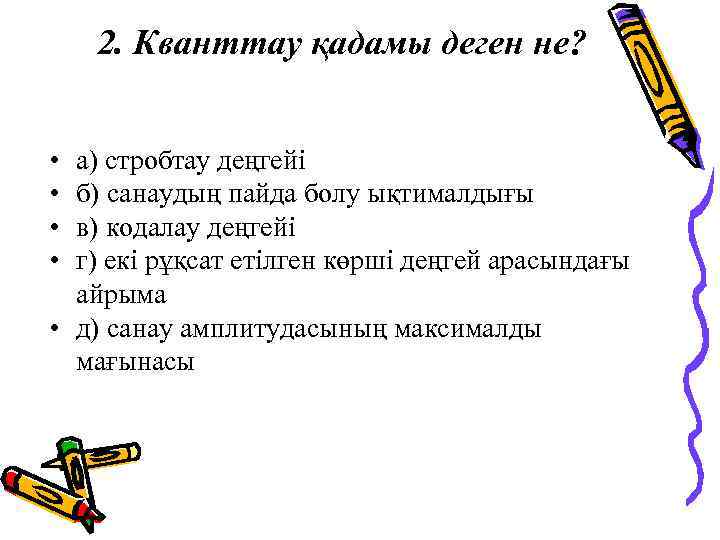

2. Кванттау қадамы деген не? • • а) стробтау деңгейі б) санаудың пайда болу ықтималдығы в) кодалау деңгейі г) екі рұқсат етілген көрші деңгей арасындағы айрыма • д) санау амплитудасының максималды мағынасы

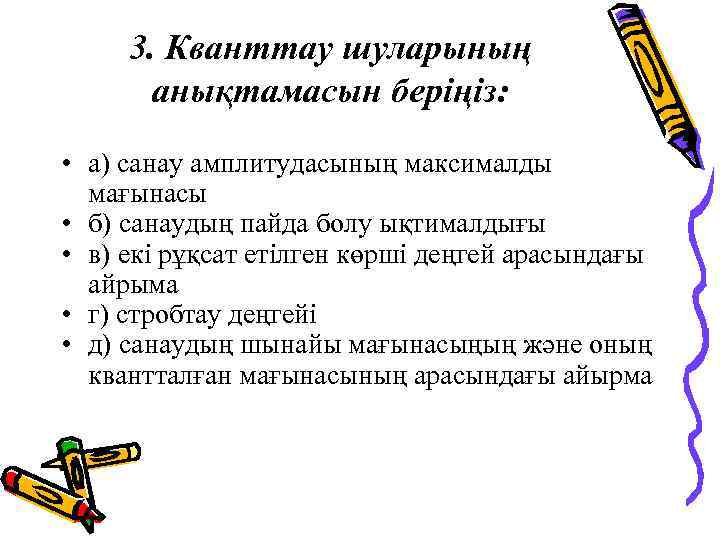

3. Кванттау шуларының анықтамасын беріңіз: • а) санау амплитудасының максималды мағынасы • б) санаудың пайда болу ықтималдығы • в) екі рұқсат етілген көрші деңгей арасындағы айрыма • г) стробтау деңгейі • д) санаудың шынайы мағынасыңың және оның квантталған мағынасының арасындағы айырма

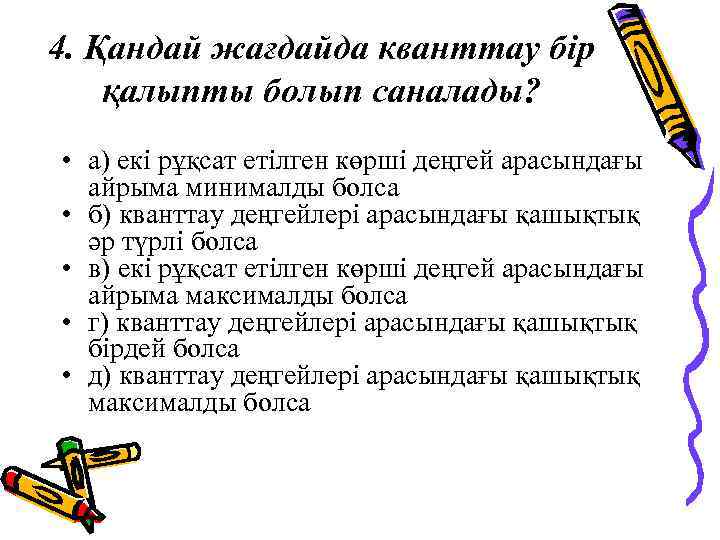

4. Қандай жағдайда кванттау бір қалыпты болып саналады? • а) екі рұқсат етілген көрші деңгей арасындағы айрыма минималды болса • б) кванттау деңгейлері арасындағы қашықтық әр түрлі болса • в) екі рұқсат етілген көрші деңгей арасындағы айрыма максималды болса • г) кванттау деңгейлері арасындағы қашықтық бірдей болса • д) кванттау деңгейлері арасындағы қашықтық максималды болса

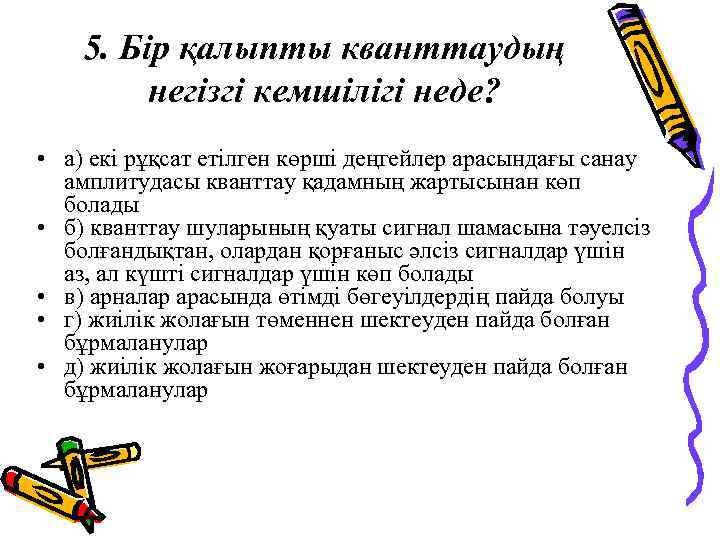

5. Бір қалыпты кванттаудың негізгі кемшілігі неде? • а) екі рұқсат етілген көрші деңгейлер арасындағы санау амплитудасы кванттау қадамның жартысынан көп болады • б) кванттау шуларының қуаты сигнал шамасына тәуелсіз болғандықтан, олардан қорғаныс әлсіз сигналдар үшін аз, ал күшті сигналдар үшін көп болады • в) арналар арасында өтімді бөгеуілдердің пайда болуы • г) жиілік жолағын төменнен шектеуден пайда болған бұрмаланулар • д) жиілік жолағын жоғарыдан шектеуден пайда болған бұрмаланулар

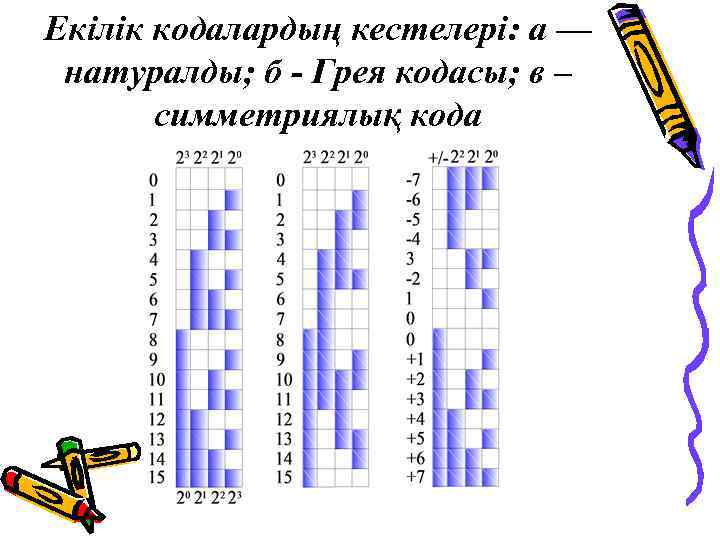

Екілік кодалардың кестелері: а — натуралды; б - Грея кодасы; в – симметриялық кода

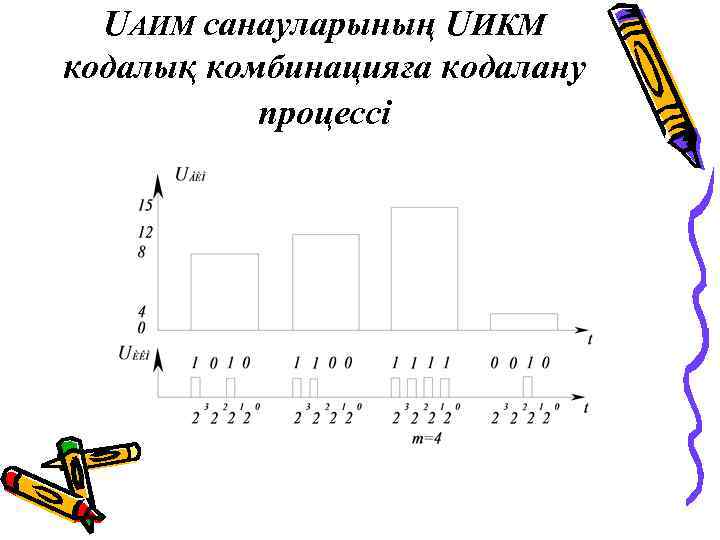

UАИМ санауларының UИКМ кодалық комбинацияға кодалану процессі
