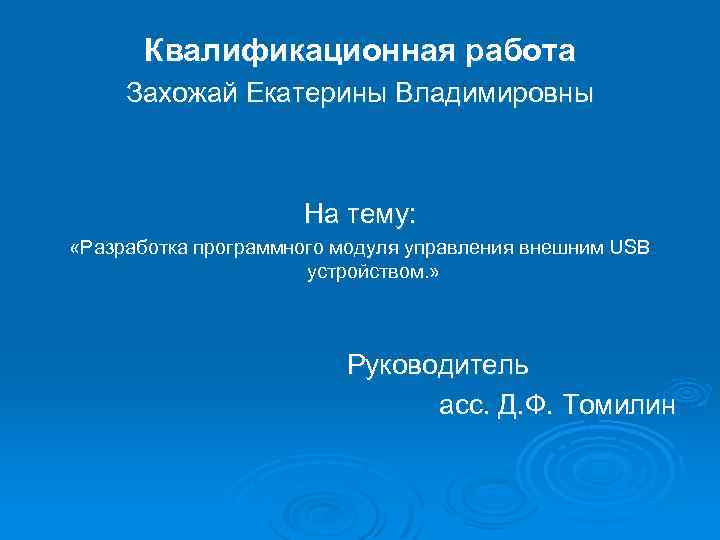

Квалификационная работа Захожай Екатерины Владимировны На тему: «Разработка программного модуля управления внешним USB устройством. » Руководитель асс. Д. Ф. Томилин

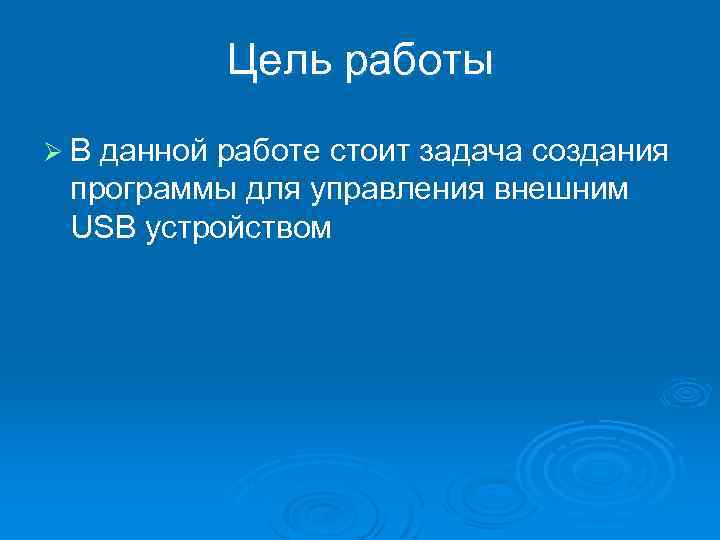

Цель работы Ø В данной работе стоит задача создания программы для управления внешним USB устройством

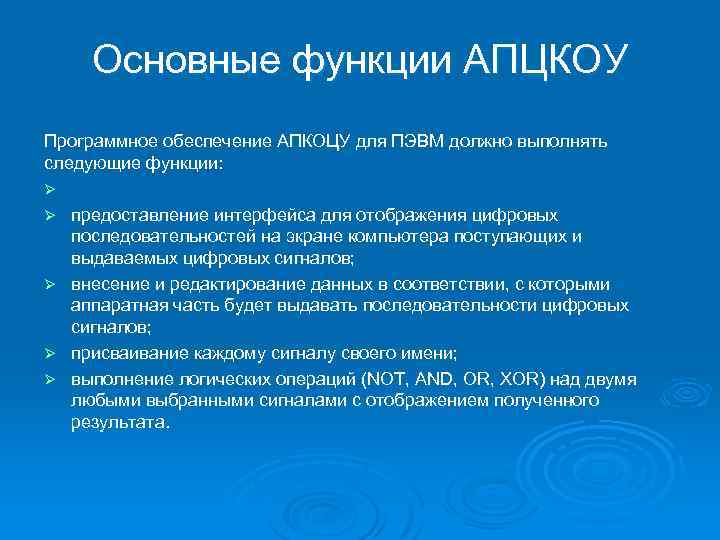

Основные функции АПЦКОУ Программное обеспечение АПКОЦУ для ПЭВМ должно выполнять следующие функции: Ø Ø предоставление интерфейса для отображения цифровых последовательностей на экране компьютера поступающих и выдаваемых цифровых сигналов; Ø внесение и редактирование данных в соответствии, с которыми аппаратная часть будет выдавать последовательности цифровых сигналов; Ø присваивание каждому сигналу своего имени; Ø выполнение логических операций (NOT, AND, OR, XOR) над двумя любыми выбранными сигналами с отображением полученного результата.

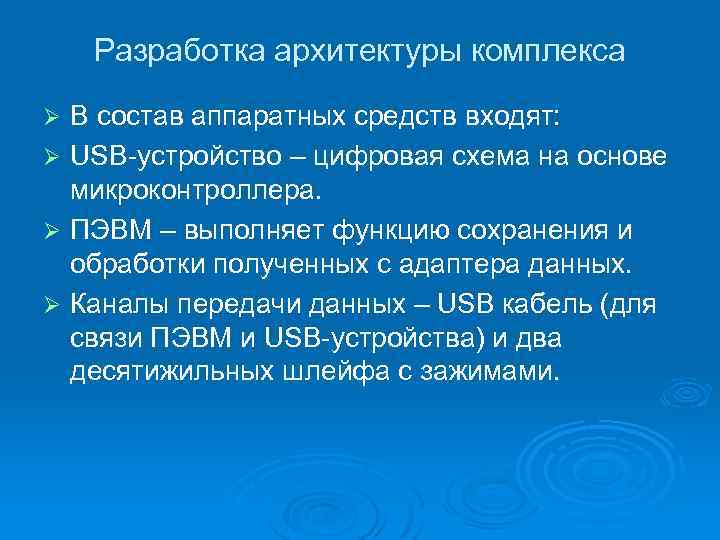

Разработка архитектуры комплекса В состав аппаратных средств входят: Ø USB-устройство – цифровая схема на основе микроконтроллера. Ø ПЭВМ – выполняет функцию сохранения и обработки полученных с адаптера данных. Ø Каналы передачи данных – USB кабель (для связи ПЭВМ и USB-устройства) и два десятижильных шлейфа с зажимами. Ø

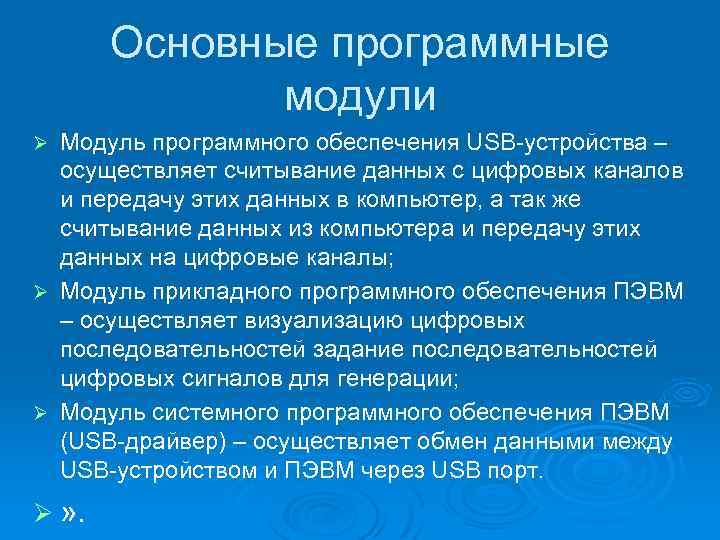

Основные программные модули Модуль программного обеспечения USB-устройства – осуществляет считывание данных с цифровых каналов и передачу этих данных в компьютер, а так же считывание данных из компьютера и передачу этих данных на цифровые каналы; Ø Модуль прикладного программного обеспечения ПЭВМ – осуществляет визуализацию цифровых последовательностей задание последовательностей цифровых сигналов для генерации; Ø Модуль системного программного обеспечения ПЭВМ (USB-драйвер) – осуществляет обмен данными между USB-устройством и ПЭВМ через USB порт. Ø Ø » .

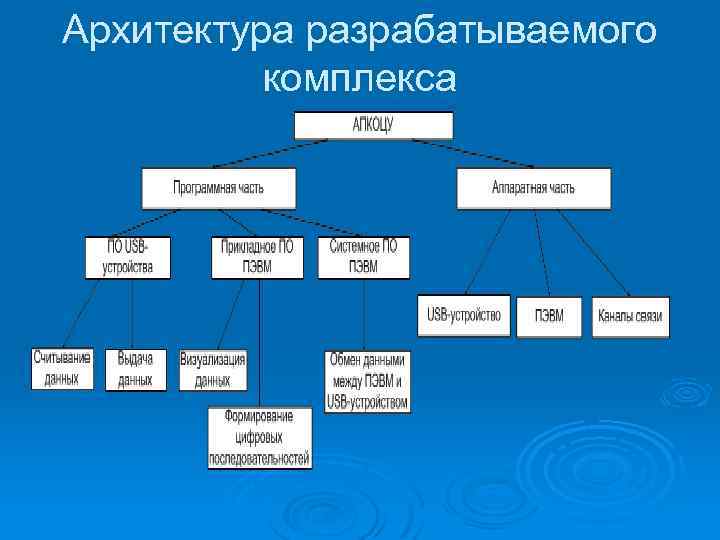

Архитектура разрабатываемого комплекса

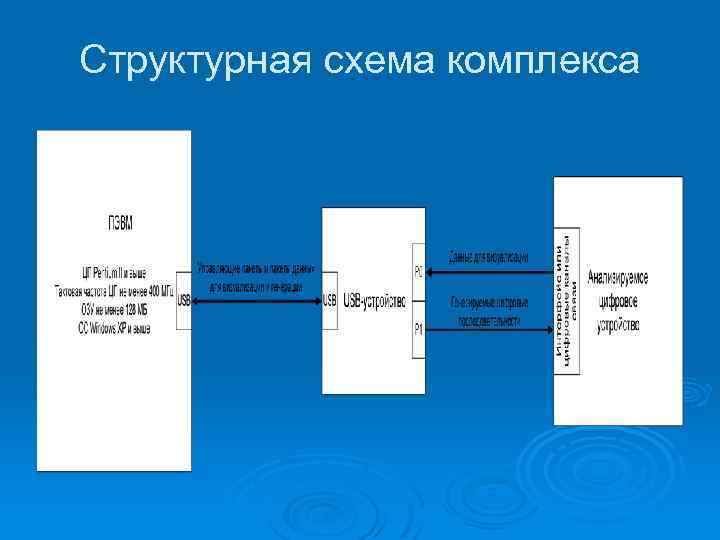

Структурная схема комплекса
Схема алгоритма визуализации данных

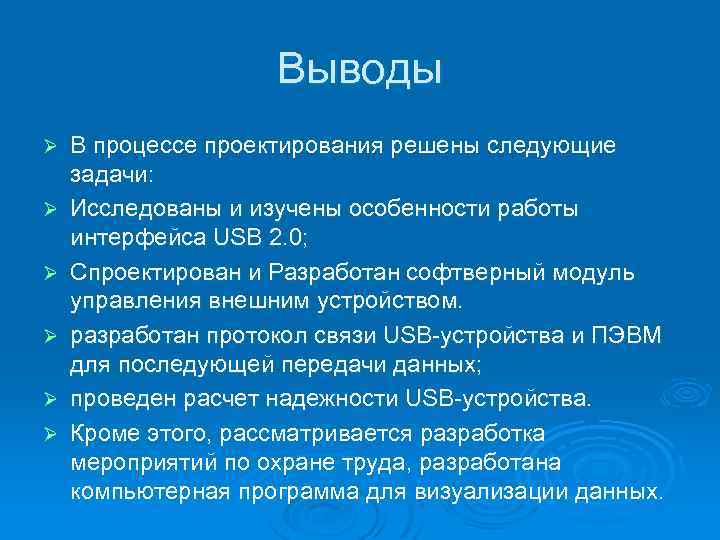

Выводы Ø Ø Ø В процессе проектирования решены следующие задачи: Исследованы и изучены особенности работы интерфейса USB 2. 0; Спроектирован и Разработан софтверный модуль управления внешним устройством. разработан протокол связи USB-устройства и ПЭВМ для последующей передачи данных; проведен расчет надежности USB-устройства. Кроме этого, рассматривается разработка мероприятий по охране труда, разработана компьютерная программа для визуализации данных.
