Квадратурная амплитудная мадуляция

Помехоустойчивые методы модуляции цифровых сигналов • При квадратурной амплитудной модуляции (КАМ, QAM – Quadrature Amplitude Modulation) изменяется как фаза, так и амплитуда несущего сигнала. Это позволяет увеличить количество кодируемых в единицу времени бит и при этом существенно повысить помехоустойчивость их передачи по каналу связи. В настоящее время число кодируемых информационных бит на одном бодовом интервале может достигать 8 -9, а число позиций сигнала (возможных комбинаций единиц и нулей) в сигнальном пространстве – 256… 512.

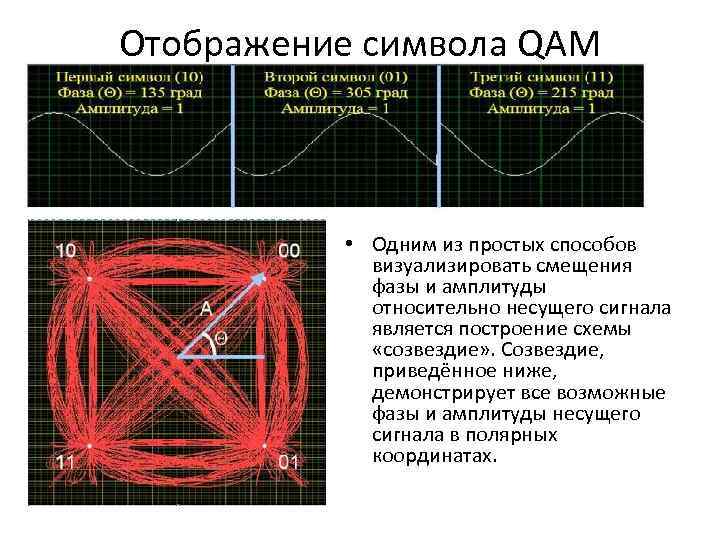

Отображение символа QAM • Одним из простых способов визуализировать смещения фазы и амплитуды относительно несущего сигнала является построение схемы «созвездие» . Созвездие, приведённое ниже, демонстрирует все возможные фазы и амплитуды несущего сигнала в полярных координатах.

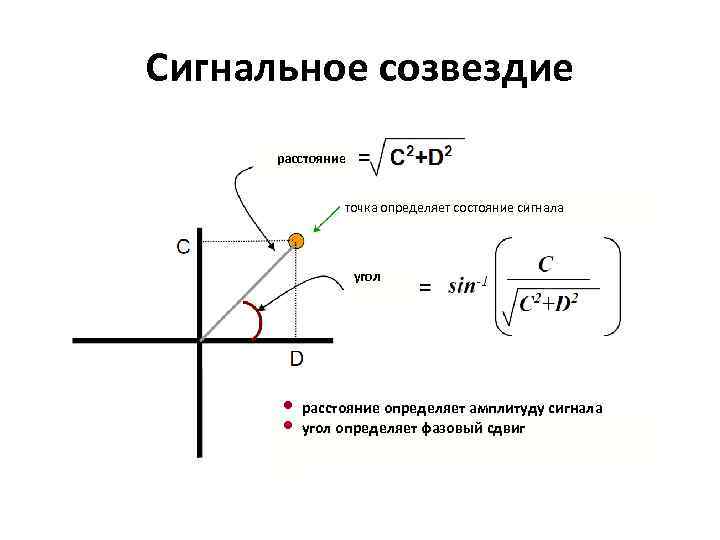

Сигнальное созвездие расстояние точка определяет состояние сигнала угол • расстояние определяет амплитуду сигнала • угол определяет фазовый сдвиг

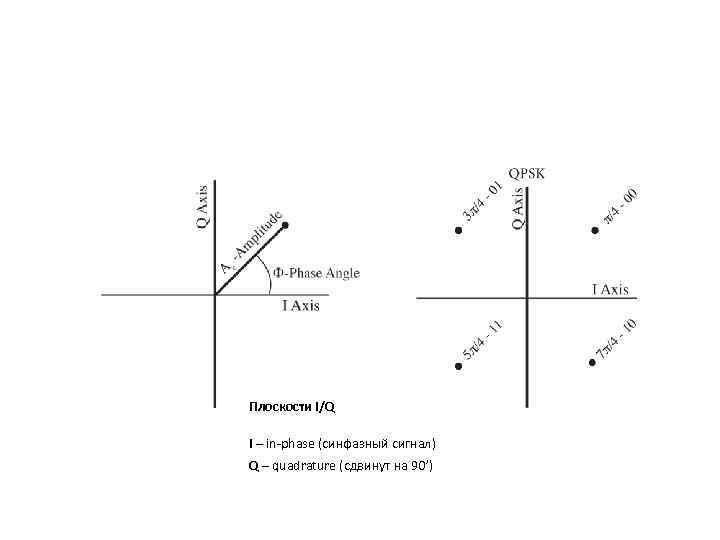

Плоскости I/Q I – in-phase (синфазный сигнал) Q – quadrature (сдвинут на 90’)

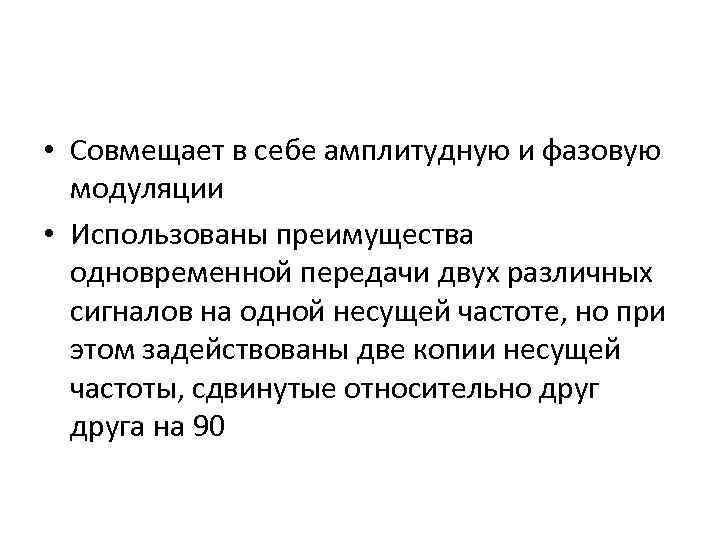

• Совмещает в себе амплитудную и фазовую модуляции • Использованы преимущества одновременной передачи двух различных сигналов на одной несущей частоте, но при этом задействованы две копии несущей частоты, сдвинутые относительно друга на 90

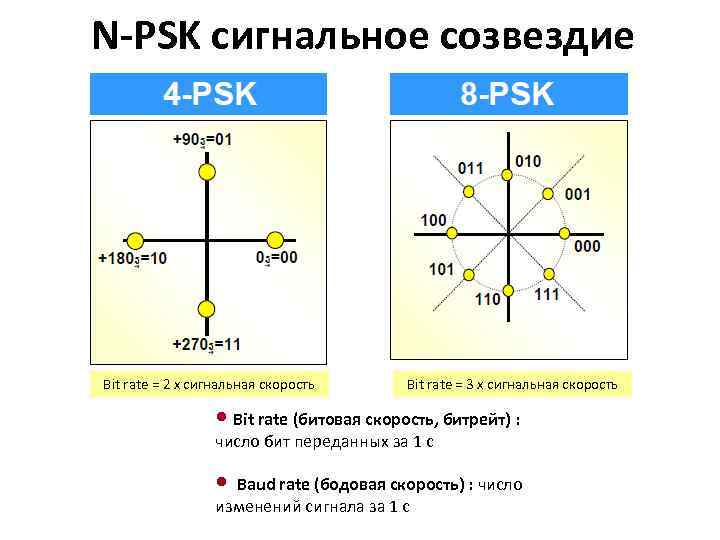

N-PSK сигнальное созвездие Bit rate = 2 x сигнальная скорость Bit rate = 3 x сигнальная скорость • Bit rate (битовая скорость, битрейт) : число бит переданных за 1 с • Baud rate (бодовая скорость) : число изменений сигнала за 1 с

QAM диаграммы 1 амплитуда, 4 фазы 2 амплитуды, 4 фазы

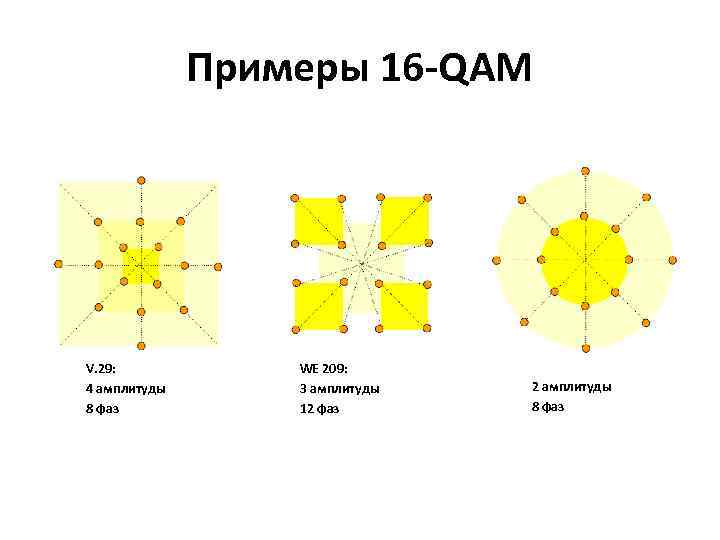

Примеры 16 -QAM V. 29: 4 амплитуды 8 фаз WE 209: 3 амплитуды 12 фаз 2 амплитуды 8 фаз

64 -QAM и 256 -QAM
