KUWWATLYLYGY 1574 MWt BOLAN “MARY” UTGAŞYKLY GÖRNÜŞDE IŞLEÝÄN ELEKTRIK STANSIÝANYŇ TASLAMASY BARADA MAGLUMAT
TÜRKMENISTANDAKY IŞ TEJRIBESI Tamamlanan we dowam edýän taslamalar: Turbina görnüşi Sany Arassa öndürme möçberi (MWt) PG 6581 В (GE) 6 252, 8 МS 9001 E (GE) 15 1896, 8 LM 6000 PC (GE) 4 193, 4 LM 6000 PF (GE) 5 244, 19 9 FA (GE) 4 1054 Bug turbinasy(GE) 2 520 Jemi 41 4161, 19 «Çalyk Enerji» Kompaniýasy tarapyndan Türkmenistanda üpjün edilen kuwwatlylygyň mukdary jemi 4161, 19 MWt bolar 2
TASLAMANYŇ ÝERLEŞÝÄN ÝERI ESASY ENJAMLAR • 4 x Gaz Turbinasy 9 FA (GE) • 4 x Ýylylygy Gaýtadan Ulanýan Bug Generatory • 4 x Baýpas tüsse turbasy • 2 x Bug Turbinasy 3
BAŞ PLANY Teswirnamasy Hasaplanan gurluşyk meýdançasy (takmynan) Ulaldylan gurnama meýdançalary Meýdança (m 2) 300. 000 62. 500 Mobilizasiýa meýdançasy Ofis meýdançasy 10. 000 Ammar meýdançasy 50. 000 Jemi 4 60. 000 482. 500
TASLAMA BARADA ESASY MAGLUMATLAR Birinji utgaşykly görnüşde işleýän elektrik stansiýasy Iň ýokary güýçli elektrik stansiýasy Türkmenistanda iň möhüm taslamalaryndan biri bolup durýar Taslamanyň möhleti 42 aýdyr (2015 -nji ýylyň 4 -nji çärýegi – 2019 – njy ýylyň 1 -nji çärýegi) Jemi kuwwatlylygy : 1574 MWt @ ISO Peýdaly Täsir Koeffisiýenti brutto: 56, 40 % Ýylda 12, 6 milliard k. Wt. sagat elektrik energiýasyny öndürýär Ýylda 1, 66 million tebigy gaz sarp edýär 5
GURLUŞYK ÜÇIN IŞ MÖÇBERINIŇ HASAP SANAWNAMASY Tebigy gaz turba geçirijisi(97, 5 km) 20. 272 tonn Gazuw işleri 598. 134 m 3 343. 368 m 3 Iş möçberiniň sanawnamas y Aýna süýümli we PWH turbalary 4. 100 metr Uglerodly/po slanmaýan/l egirlenen polat turbalary 2. 799 tonna Yzyna gömme işleri Beton 86. 868 м 3 Armirleme 8. 319 tonn Polat düzütler 4. 065 tonna 6
ELEKTRIK STANSIÝANYŇ GURLUŞYK TAPGYRLARY Tapgyr-1 Tapgyr-2 Tapgyr-3 GT 1> 2 GT 3> 4 ST 1&ST 2 Gaz geçiriji 220 k. W APG Ýylylygy Gaýtadan Ulanýan Bug Generatory 1/2/3/4 500 k. W APG 220 k. W APG uzaltma (3 fider) 110 k. W APG uzaltma (1 fider) --- 1 2 Iş möçberiniň sanawy Hasap boýunça tamamlama senesi : NTP+30 aý 2 3 1 3 1 1 7 Hasap boýunça tamamlama senesi : NTP+36 aý Iş möçberiniň sanawy Hasap boýunça tamamlama senesi : NTP+42 aý
9 FA TILSIMATY • 153 sany gurluş, senagat ulanyşda ýerleşýär • Pudakda öňde baryjy ygtybarlylyk • 9 F/FA turbinalaryň 4. 2 M+ ulanyş sagaty bar • 9 FA tilsimaty, ýokary täsirlilik we az maýa goýum teklip edýär $/k. Wt • 2 x. S 209 FA iň amatly çözgüt hökmünde hödürlenýär 8
ELEKTRIK STANSIÝANYŇ IŞLEÝIŞ ESASLARY M AGU GAR ALY KAN 787 MWt / 500 k. W 11°C 117. 180 m 3/s 18°C 263, 5 MWt 260 MWtт 260 MWt 1428 36 C, r, 5 85 ba gat 4 sa tonn/ , 200 C, 22 7 bar at sag tonn/ Iň pesi 28, 62 bar Iň köpi 34, 47 bar UMUMY KUWWATLYLYK 1574 MWt 263, 5 MWt 787 MWt / 220 k. W 35 -75 Bar 350, 000 m³/s 9

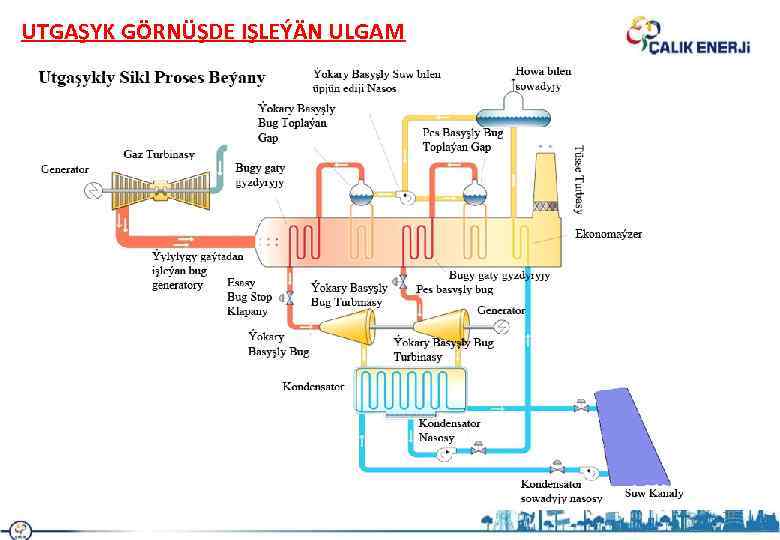

UTGAŞYK GÖRNÜŞDE IŞLEÝÄN ULGAM 10
ÜNS BERENIŇIZ ÜÇIN SAG BOLUŇ. . .
