Курсовой проект Тема Проект участка по производству высокотемпературных

Курсовой проект Тема: «Проект участка по производству высокотемпературных изоляторов из материала ЦМ-332 производительностью 15000 штук в год» Выполнил: Михеев Г. В. Студент группы РПМ-09 Руководитель: д. т. н. , доц. Еремеева Ж. В.

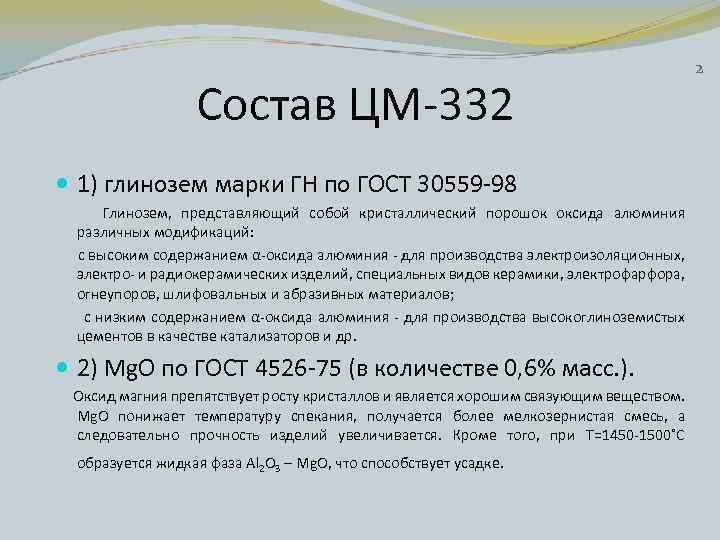

Состав ЦМ-332 1) глинозем марки ГН по ГОСТ 30559 -98 Глинозем, представляющий собой кристаллический порошок оксида алюминия различных модификаций: с высоким содержанием α-оксида алюминия - для производства электроизоляционных, электро- и радиокерамических изделий, специальных видов керамики, электрофарфора, огнеупоров, шлифовальных и абразивных материалов; с низким содержанием α-оксида алюминия - для производства высокоглиноземистых цементов в качестве катализаторов и др. 2) Mg. O по ГОСТ 4526 -75 (в количестве 0, 6% масс. ). Оксид магния препятствует росту кристаллов и является хорошим связующим веществом. Mg. O понижает температуру спекания, получается более мелкозернистая смесь, а следовательно прочность изделий увеличивается. Кроме того, при Т=1450 -1500˚С образуется жидкая фаза Al 2 O 3 – Mg. O, что способствует усадке. 2

Изолятор из материала ЦМ-332

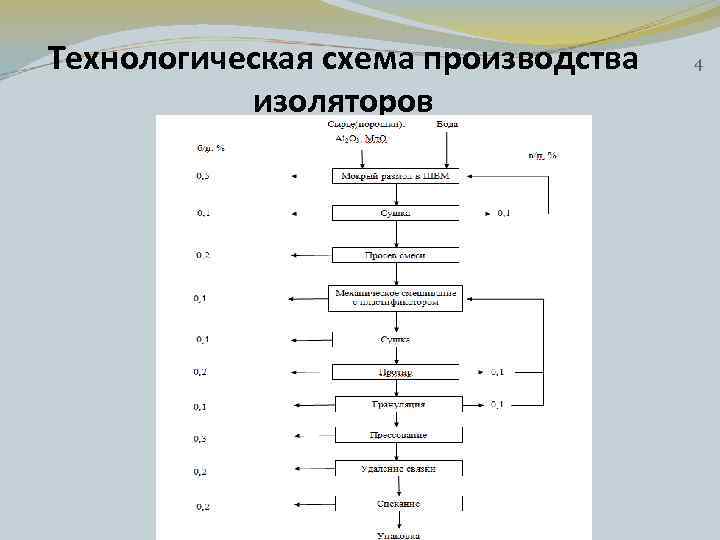

Технологическая схема производства изоляторов 4

5 Печь предварительного спекания • Электропечь сопротивления камерная предназначения для термообработки изделий, не выделяющих компоненты агрессивные в воздушной среде до температуры 1250˚С • Номинальная мощность – 63 к. Вт • Объём камеры – 1000 л • Масса – 2600 кг

Предлагаемая печь Камерная печь с выкатным подом модели VKT 1000/12 компании «LAC» (Чехия). Преимущества печи: - прочная конструкция для тяжелых условий; - отопление с 4 сторон обеспечивает равномерное распределение температуры; - равномерное распределение температуры в печи ± 5 °C; - под защищен плитами Si. C; - высококачественные изоляционные материалы обеспечивают низкий эксплуатационный расход и снижение расходов энергии; - независимый гарантийный блок; - высокоточное программируемое регулирование температуры; - полупроводниковые реле (плавная бесшумная работа, минимальное влияние помех на работу иных устройств); - высококачественное заводское изготовление, техническое оснащение и безопасность эксплуатации. 6

Расчет материального баланса № операции б/п в/п η* η 1. Мокрый размол 0, 005 0 0, 995 2. Сушка 0, 001 0 0, 999 3. Просев смеси 0, 002 0, 001 0, 997 0, 998 4. Механическое смешивание 0, 001 0 0, 999 5. Сушка 0, 001 0 0, 999 6. Протир 0. 002 0, 001 0, 997 0, 999 7. Грануляция 0, 001 0, 998 0, 999 8. Прессование 0, 003 0 0, 997 9. Удаление связки 0, 002 0 0, 998 10. Спекание 0, 002 0 0, 998 7

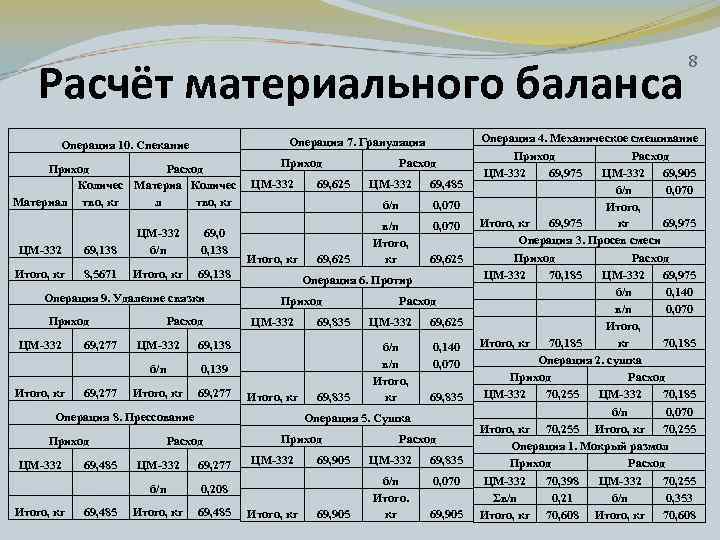

Расчёт материального баланса Операция 7. Грануляция Операция 10. Спекание Приход Расход Количес Материал тво, кг ЦМ-332 69, 138 ЦМ-332 б/п Итого, кг 8, 5671 Итого, кг 69, 0 0, 138 ЦМ-332 Расход 69, 277 ЦМ-332 69, 277 Приход 69, 485 0, 070 в/п Итого, кг 0, 070 69, 625 Приход ЦМ-332 Итого, кг Расход 69, 835 ЦМ-332 69, 625 0, 140 0, 070 69, 835 б/п в/п Итого, кг 69, 835 Операция 5. Сушка Расход ЦМ-332 69, 277 б/п Итого, кг 69, 485 ЦМ-332 Операция 6. Протир Операция 8. Прессование ЦМ-332 69, 625 0, 139 Итого, кг Расход б/п Итого, кг 69, 625 69, 138 б/п Итого, кг 69, 277 ЦМ-332 69, 138 Операция 9. Удаление связки Приход 69, 485 ЦМ-332 Итого, кг Расход 69, 905 ЦМ-332 69, 835 0, 070 69, 905 б/п Итого. кг 0, 208 Итого, кг Приход 69, 905 8 Операция 4. Механическое смешивание Приход Расход ЦМ-332 69, 975 ЦМ-332 69, 905 б/п 0, 070 Итого, кг 69, 975 Операция 3. Просев смеси Приход Расход ЦМ-332 70, 185 ЦМ-332 69, 975 б/п 0, 140 в/п 0, 070 Итого, кг 70, 185 Операция 2. сушка Приход Расход ЦМ-332 70, 255 ЦМ-332 70, 185 б/п 0, 070 Итого, кг 70, 255 Операция 1. Мокрый размол Приход Расход ЦМ-332 70, 398 ЦМ-332 70, 255 Σв/п 0, 21 б/п 0, 353 Итого, кг 70, 608
