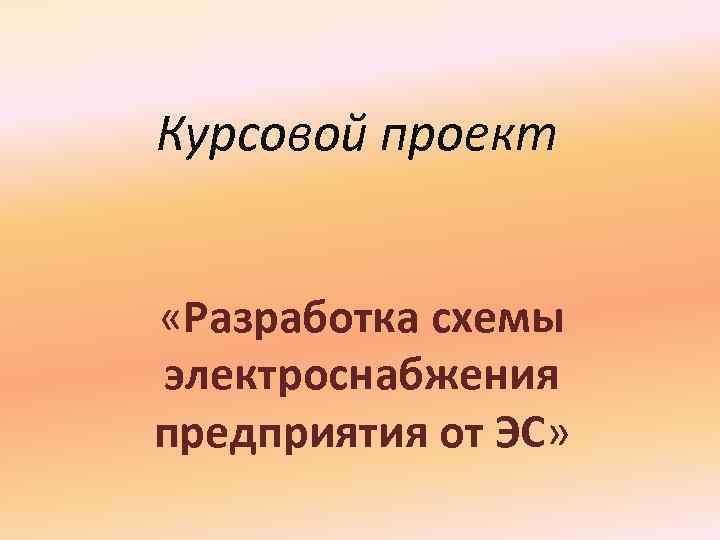

Курсовой проект «Разработка схемы электроснабжения предприятия от ЭС»
1. Введение 1. 2. 3. 4. 5. Назначение и преимущества ЭС Технологическая схема ЭС Основное оборудование ЭС и его назначение Примеры наиболее крупных ЭС РФ Влияние ЭС на окружающую среду

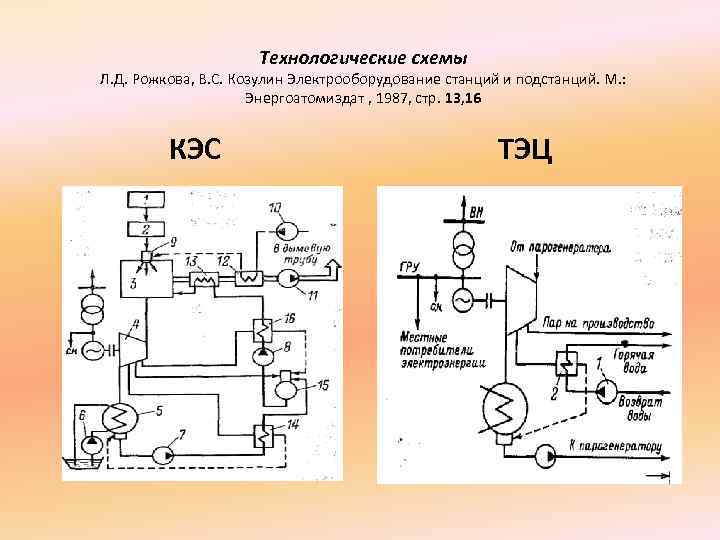

Технологические схемы Л. Д. Рожкова, В. С. Козулин Электрооборудование станций и подстанций. М. : Энергоатомиздат , 1987, стр. 13, 16 КЭС ТЭЦ
2. Сравнение структурных схем ЭС Л. Д. Рожкова, В. С. Козулин Электрооборудование станций и подстанций. М. : Энергоатомиздат , 1987, стр. 387 В данном разделе необходимо привести обе схемы и сравнить их, описать преимущества и недостатки каждой из них.
3. Выбор основного оборудования 1. Выбор генераторов 2. Выбор трансформаторов связи и трансформаторов собственных нужд 3. Выбор выключателей и разъединителей 4. Выбор ЛЭП предприятия 4. 1 Провода 4. 2 Опоры
3. 1. Выбор генераторов Неклепаев Б. Н. , Крючков И. П. Электрическая часть электростанций и подстанций/ Учеб. пособие для курсового и дипломного проектирования. – М. : Энергоатомиздат, 1989, стр. 76 -81 • Количество генераторов указанно в таблице задания • Суммарная мощность генераторов должна быть равна мощности ЭС (можно выбрать генераторы одинаковой мощности) Выбираем генератор приводим его марку, систему охлаждения и основные параметры сведенные в таблицу: Тип генератора Номинальн ая частота вращения Номинальн ая мощность (полная) Номинальное напряжение cosφ Номинальн ый ток Схема соединен ия обмоток Вариант 1 ТГВ-200 -2 Д 3000 235, 3 18 0, 85 7, 55 треугольн ик Вариант 2 ТГВ-200 -2 Д 3000 235, 3 18 0, 85 7, 55 треугольн ик
3. 2. Выбор трансформаторов 3. 3. Выбор трансформаторов собственных нужд Неклепаев Б. Н. , Крючков И. П. Электрическая часть электростанций и подстанций/ Учеб. пособие для курсового и дипломного проектирования. – М. : Энергоатомиздат, 1989, с стр. 120 Л. Д. Рожкова, В. С. Козулин Электрооборудование станций и подстанций. М. : Энергоатомиздат , 1987, стр. 97 -98 Мощность трансформатора определяется где, - мощность трансформатора; - мощность генератора; -мощность собственных нужд; На собственные нужды идет 10% энергии Активная нагрузка собственных нужд Реактивная мощность генераторов Активная нагрузка на генераторном напряжении Реактивная нагрузка на генераторном напряжении Рассчитываются трансформаторы для каждого варианта
Далее выбираем трансформатор, приводим марку трансформатора, расшифровку марки трансформатора и параметры трансформатора, сведенные в таблицу , можно для каждого варианта свою, можно свести в общую. Тип трансформатора ВН СН НН Номинальная мощность (полная) Соединение обмоток ТДТН-16000/110 -У 1 –трехфазный трансформатор, масленное охлаждение дутьем с естественной циркуляцией масла, с регулированием напряжения под нагрузкой, номинальная мощность 16000 к. ВА, напряжение ВН 110 к. В, климатическое исполнение У (умеренный климат), категория размещения 1 (на открытом воздухе)

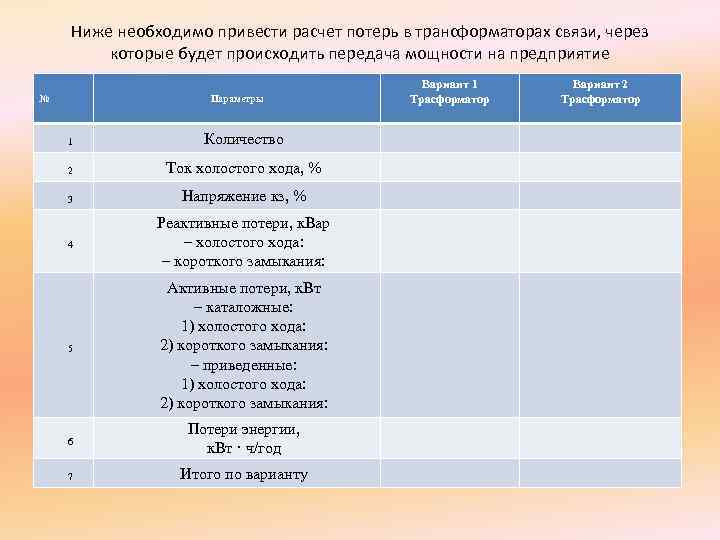

Ниже необходимо привести расчет потерь в трансформаторах связи, через которые будет происходить передача мощности на предприятие № Параметры 1 Количество 2 Ток холостого хода, % 3 Напряжение кз, % 4 Реактивные потери, к. Вар – холостого хода: – короткого замыкания: 5 Активные потери, к. Вт – каталожные: 1) холостого хода: 2) короткого замыкания: – приведенные: 1) холостого хода: 2) короткого замыкания: 6 Потери энергии, к. Вт · ч/год 7 Итого по варианту Вариант 1 Трасформатор Вариант 2 Трасформатор

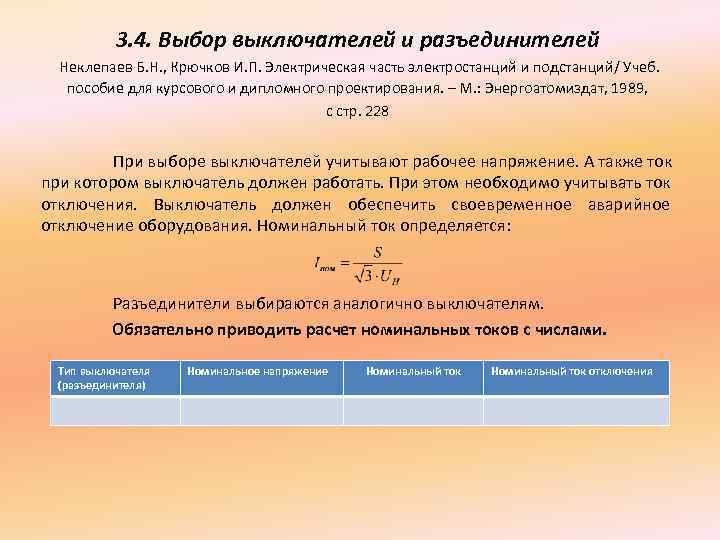

3. 4. Выбор выключателей и разъединителей Неклепаев Б. Н. , Крючков И. П. Электрическая часть электростанций и подстанций/ Учеб. пособие для курсового и дипломного проектирования. – М. : Энергоатомиздат, 1989, с стр. 228 При выборе выключателей учитывают рабочее напряжение. А также ток при котором выключатель должен работать. При этом необходимо учитывать ток отключения. Выключатель должен обеспечить своевременное аварийное отключение оборудования. Номинальный ток определяется: Разъединители выбираются аналогично выключателям. Обязательно приводить расчет номинальных токов с числами. Тип выключателя (разъединителя) Номинальное напряжение Номинальный ток отключения

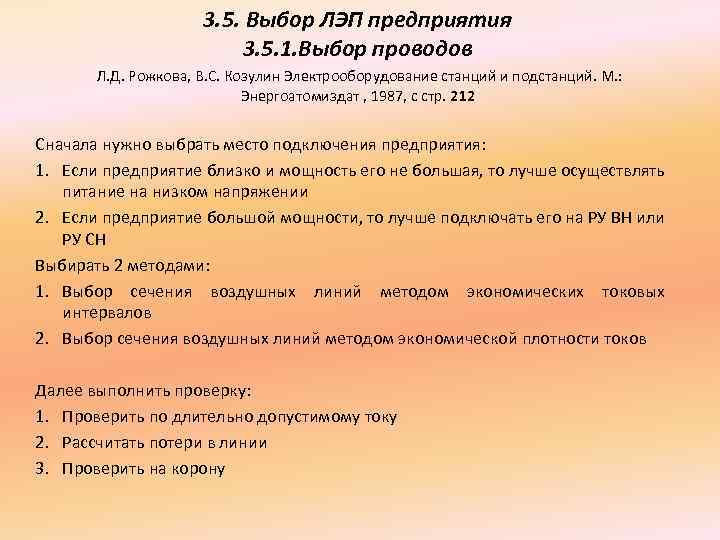

3. 5. Выбор ЛЭП предприятия 3. 5. 1. Выбор проводов Л. Д. Рожкова, В. С. Козулин Электрооборудование станций и подстанций. М. : Энергоатомиздат , 1987, с стр. 212 Сначала нужно выбрать место подключения предприятия: 1. Если предприятие близко и мощность его не большая, то лучше осуществлять питание на низком напряжении 2. Если предприятие большой мощности, то лучше подключать его на РУ ВН или РУ СН Выбирать 2 методами: 1. Выбор сечения воздушных линий методом экономических токовых интервалов 2. Выбор сечения воздушных линий методом экономической плотности токов Далее выполнить проверку: 1. Проверить по длительно допустимому току 2. Рассчитать потери в линии 3. Проверить на корону

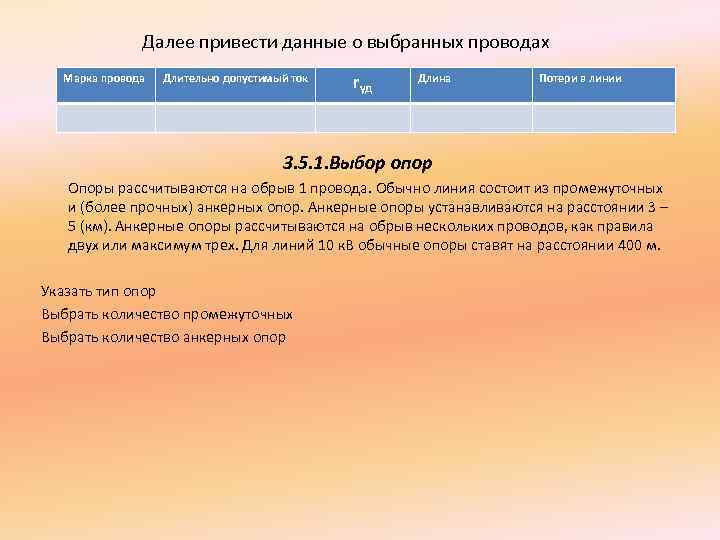

Далее привести данные о выбранных проводах Марка провода Длительно допустимый ток rуд Длина Потери в линии 3. 5. 1. Выбор опор Опоры рассчитываются на обрыв 1 провода. Обычно линия состоит из промежуточных и (более прочных) анкерных опор. Анкерные опоры устанавливаются на расстоянии 3 – 5 (км). Анкерные опоры рассчитываются на обрыв нескольких проводов, как правила двух или максимум трех. Для линий 10 к. В обычные опоры ставят на расстоянии 400 м. Указать тип опор Выбрать количество промежуточных Выбрать количество анкерных опор
4. Технико-экономический расчет

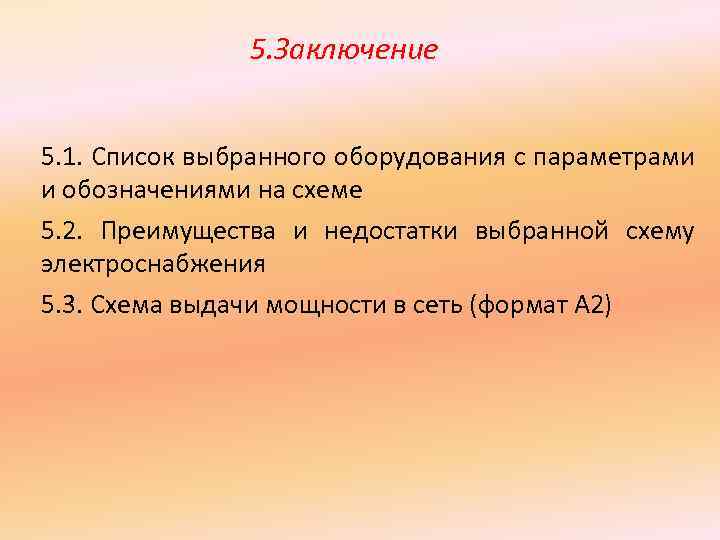

5. Заключение 5. 1. Список выбранного оборудования с параметрами и обозначениями на схеме 5. 2. Преимущества и недостатки выбранной схему электроснабжения 5. 3. Схема выдачи мощности в сеть (формат А 2)

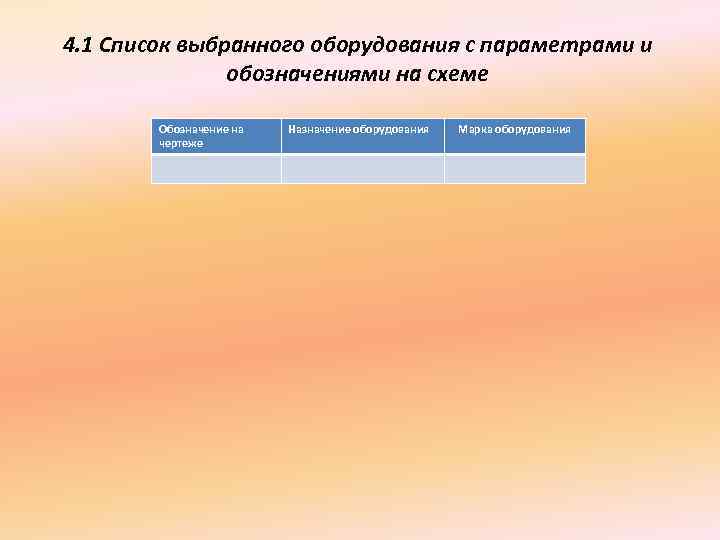

4. 1 Список выбранного оборудования с параметрами и обозначениями на схеме Обозначение на чертеже Назначение оборудования Марка оборудования
Схема выдачи мощности в сеть

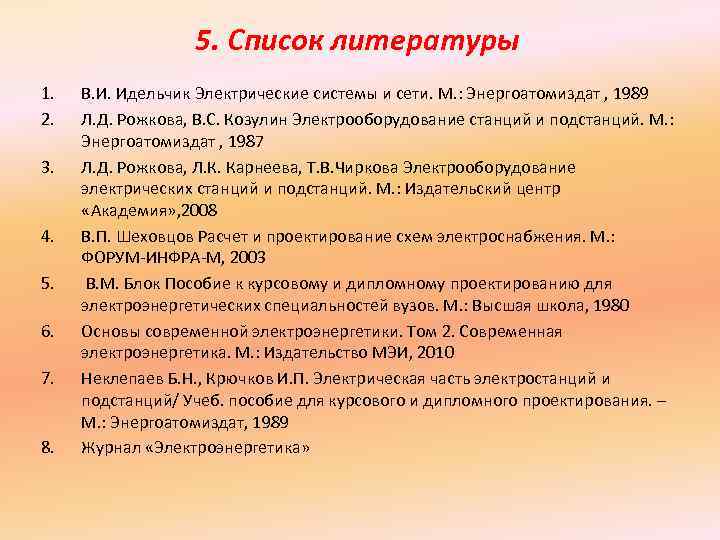

5. Список литературы 1. 2. 3. 4. 5. 6. 7. 8. В. И. Идельчик Электрические системы и сети. М. : Энергоатомиздат , 1989 Л. Д. Рожкова, В. С. Козулин Электрооборудование станций и подстанций. М. : Энергоатомиздат , 1987 Л. Д. Рожкова, Л. К. Карнеева, Т. В. Чиркова Электрооборудование электрических станций и подстанций. М. : Издательский центр «Академия» , 2008 В. П. Шеховцов Расчет и проектирование схем электроснабжения. М. : ФОРУМ-ИНФРА-М, 2003 В. М. Блок Пособие к курсовому и дипломному проектированию для электроэнергетических специальностей вузов. М. : Высшая школа, 1980 Основы современной электроэнергетики. Том 2. Современная электроэнергетика. М. : Издательство МЭИ, 2010 Неклепаев Б. Н. , Крючков И. П. Электрическая часть электростанций и подстанций/ Учеб. пособие для курсового и дипломного проектирования. – М. : Энергоатомиздат, 1989 Журнал «Электроэнергетика»
