Курсовой проект Проектирование процессора ЭВМ Студент гр К

Курсовой проект «Проектирование процессора ЭВМ» Студент гр. К 6 -124 Сидоров В. В. Руководитель Петров А. А.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ № 213 § § Оперативная память – 16 8 -разрядных ячеек, регистровая память – 8 4 -разрядных ячеек. Числа целые в прямом коде без знака. Фоpмат команд Команды двухадpесные формата «регистр-память» . Первый операнд хранится в РП. Адресация – прямая. Второй операнд хранится в ОП. Индексная адресация. Результат опеpации умножения записывается по адpесу 2 -го опеpанда, результат операции увеличения - по адресу 1 -го операнда. Операции § § § УМHОЖЕHИЕ. Алгоpитм умножения с младших pазpядов множителя и сдвигом суммы частичных пpоизведений впpаво. УВЕЛИЧЕHИЕ. Значение втоpого опеpанда увеличивается на 1. Пpизнак pезультата: 0 - pезультат pавен нулю, 1 - меньше нуля, 2 - больше нуля, 3 - пеpеполнение. ПЕРЕХОД ПО РАВЕHСТВУ HУЛЮ. Адpес пеpехода – прямой. 2

Блок-схема алгоритма выполнения команд. Форматы команд 3

ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА УПРАВЛЕНИЯ КОМАНДАМИ

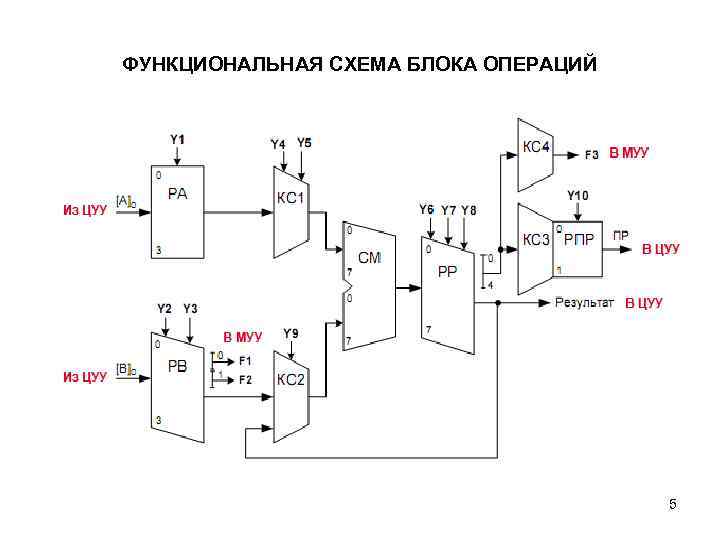

ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА ОПЕРАЦИЙ 5

КРИТИЧЕСКИЙ ПУТЬ 6

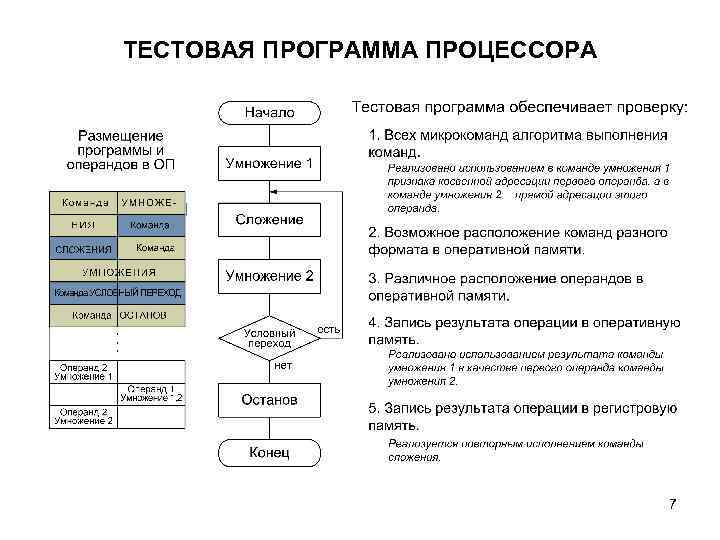

ТЕСТОВАЯ ПРОГРАММА ПРОЦЕССОРА 7
