КУРСОВОЙ ПРОЕКТ Построение модели обеденного стола Преподаватель старший

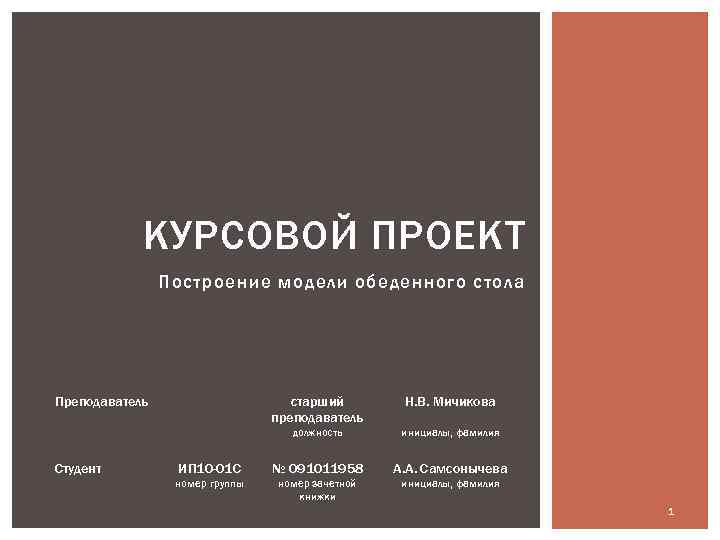

КУРСОВОЙ ПРОЕКТ Построение модели обеденного стола Преподаватель старший преподаватель Н. В. Мичикова должность инициалы, фамилия Студент ИП 10 -01 С № 091011958 А. А. Самсонычева номер группы номер зачетной книжки инициалы, фамилия 1

ВВЕДЕНИЕ Курсовой проект - это самостоятельная работа по дисциплине «Введение в САПР» . Курсовое проектирование по дисциплине «Введение в САПР» представляет собой исследование и моделирование объекта, проводимые студентами самостоятельно и на практических занятиях под руководством преподавателя по индивидуальным заданиям. 2

ЦЕЛЬ И ЗАДАЧИ КУРСОВОГО ПРОЕКТА Цель: Приобрести навыки построения параметрических моделей объектов, используя возможности программирования на языке Auto. Lisp в среде Auto. CAD. Задачи: –Выбрать и проанализировать объект проектирования; –Изучить основные функции и возможности языка программирования Auto. Lisp; –Разработать алгоритм построения модели объекта; –Записать программу на языке Auto. Lisp; –Представить результат выполнения программы в среде Auto. CAD. 3

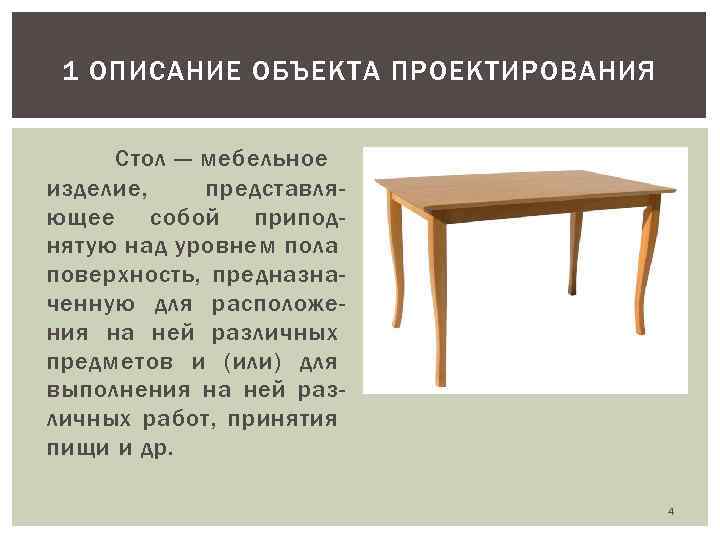

1 ОПИСАНИЕ ОБЪЕКТА ПРОЕКТИРОВАНИЯ Стол — мебельное изделие, представляющее собой приподнятую над уровнем пола поверхность, предназначенную для расположения на ней различных предметов и (или) для выполнения на ней различных работ, принятия пищи и др. 4

ВИДЫ СТОЛОВ - Обеденный стол — стол для принятия пищи (рисунок 5) - Сервировочный стол — передвижной столподнос. - Офисный стол - Журнальный стол — низкий стол для формирования зоны отдыха. - Туалетный стол — стол с зеркалом и емкостями для хранения туалетных принадлежностей. - Стол для телевизора - Стол для машинистки - Стол для компьютера (рисунок 3) - Стол для заседаний (рисунок 4) - Приставной стол — дополнительный стол к основному - Стол-тумба ( «стол-книга» ) — складное мебельное изделие, в разложенном виде, выполняющее функции обеденного стола, в сложенном виде напоминающее тумбу. - Кофейный стол - Кухонный стол - Телефонный стол - Барный стол 5

В данном курсовом проекте более подробно будет рассмотрен «Обеденный стол» 6

1. 1 ИСТОРИЯ ПОЯВЛЕНИЯ СТОЛА КАК ПРЕДМЕТА ИНТЕРЬЕРА Первые столы, вероятнее всего, появились с развитием прямохождения у человека. Возможно, происхождение стола связано с религиозными верованиями разных народов, где в качестве стола для жертвенных подношений богам люди использовали алтари. По-сути, это те же столы, только в профиль, например, из каменной глыбы (такие были у древней цивилизации майя, жившей еще задолго до египтян) 7

1. 1 ИСТОРИЯ ПОЯВЛЕНИЯ СТОЛА КАК ПРЕДМЕТА ИНТЕРЬЕРА Документальное подтверждение первым обеденным столам находят у древних египтян (что и не удивительно, ибо они первая цивилизация, наученная документировать, благодаря появлению болееменее членораздельной письменности и оптимального сортимента иероглифов) 8

1. 1 ИСТОРИЯ ПОЯВЛЕНИЯ СТОЛА КАК ПРЕДМЕТА ИНТЕРЬЕРА На Руси стол был большим (так как были большими семьи) и традиционно занимал почетное место в светлице. Даль в своем словаре толкует происхождение слова стол от древнерусского глагола "стлать". По старинным словесным оборотам "своего стола не держит", означающим, что человек не обедает дома, первоначальная миссия стола служить кухонной утварью, точнее - кухонной мебелью, потому-то и произошло название помещения "столовая", в которой "столоваются" - садятся кушать. 9

1. 1 ИСТОРИЯ ПОЯВЛЕНИЯ СТОЛА КАК ПРЕДМЕТА ИНТЕРЬЕРА На сегодняшний день, — когда жить уже хочется и уютнее и комфортнее, но места для отдельной столовой комнаты все еще не хватает, — обеденный стол часто ставят также в жилой комнате, либо в столовую превращают уголок кухни. И лишь те счастливчики, у которых есть возможность выделить дополнительную комнату для этих целей — делают столовую (как правило — отделенную дверью). И совсем не страшно, если эта дверь имеет выход в кухню или прихожую. 10

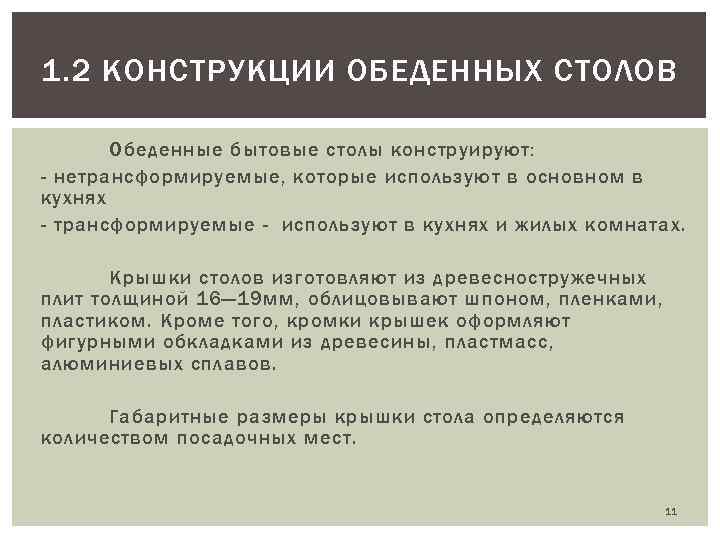

1. 2 КОНСТРУКЦИИ ОБЕДЕННЫХ СТОЛОВ Обеденные бытовые столы конструируют: - нетрансформируемые, которые используют в основном в кухнях - трансформируемые - используют в кухнях и жилых комнатах. Крышки столов изготовляют из древесностружечных плит толщиной 16— 19 мм, облицовывают шпоном, пленками, пластиком. Кроме того, кромки крышек оформляют фигурными обкладками из древесины, пластмасс, алюминиевых сплавов. Габаритные размеры крышки стола определяются количеством посадочных мест. 11

1. 3 РАЗМЕРЫ ДЛЯ ОБЕДЕННОГО СТОЛА 60 (ширина)х40 (глубина) см — это та площадь стола, которая необходима человеку приеме пищи. Она обеспечивает норму пространства для еды без помех от соседей за столом. Посередине стола необходимо предусмотреть место шириной 20 см для размещения посуды; поэтому идеальная ширина обеденного стола: 80 -85 см. Длина зависит от возможностей вашей квартиры и потребностей вашей семьи. Если одно с другим не согласуется, - выберите вариант стола, который имеет раздвижной механизм (возможность увеличения площади стола) 12

1. 3 РАЗМЕРЫ ДЛЯ ОБЕДЕННОГО СТОЛА Круглые, шестиугольные и восьмиугольные столы диаметром 90120 см — идеальны для 4 -6 человек 13

1. 3 РАЗМЕРЫ ДЛЯ ОБЕДЕННОГО СТОЛА Круглые, шестиугольные и восьмиугольные столы диаметром 90120 см — идеальны для 4 -6 человек 14

4 РЕЗУЛЬТАТ ВЫПОЛНЕНИЯ ПРОГРАММЫ В СРЕДЕ AUTOCAD 15

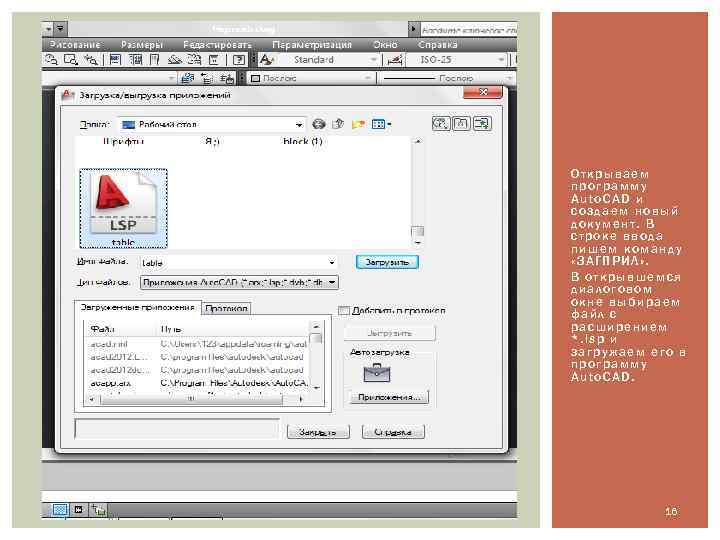

Открываем программу Auto. CAD и создаем новый документ. В строке ввода пишем команду «ЗАГПРИЛ» . В открывшемся диалоговом окне выбираем файл с расширением *. lsp и загружаем его в программу Auto. CAD. 16

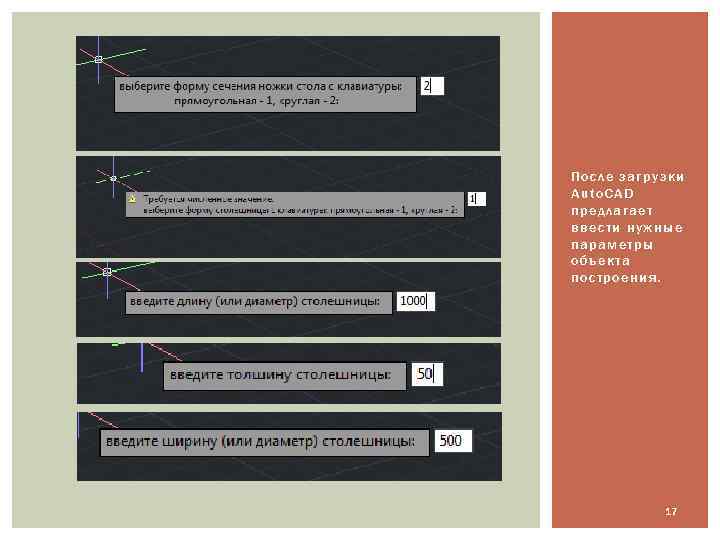

После загрузки Auto. CAD предлагает ввести нужные параметры объекта построения. 17

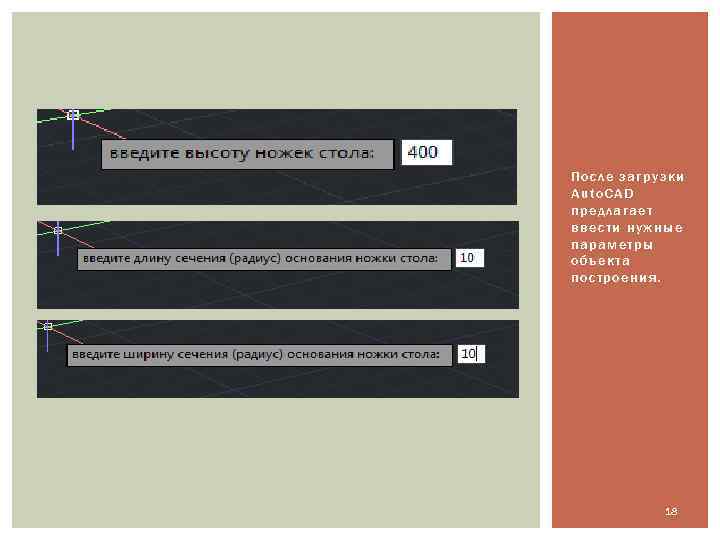

После загрузки Auto. CAD предлагает ввести нужные параметры объекта построения. 18

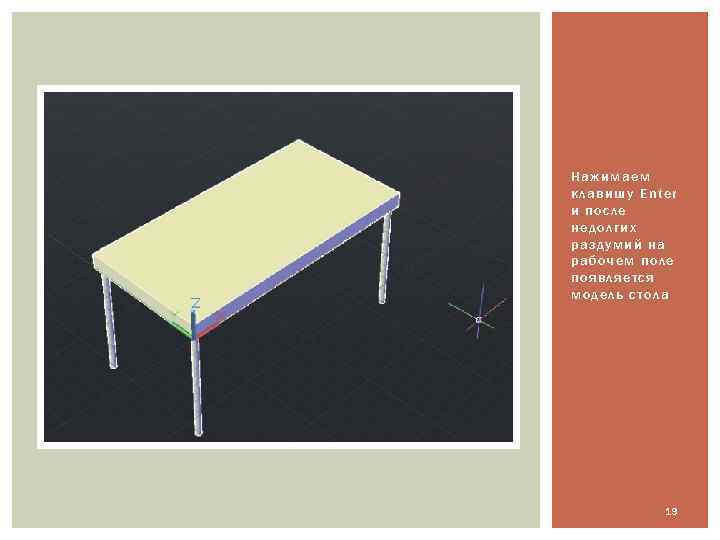

Нажимаем клавишу Enter и после недолгих раздумий на рабочем поле появляется модель стола 19

Теперь заходим во вкладку «Визуализация» и накладываем текстуру дерева на модель стола 20

После всех проделанных операций получаем готовую модель обеденного стола 21

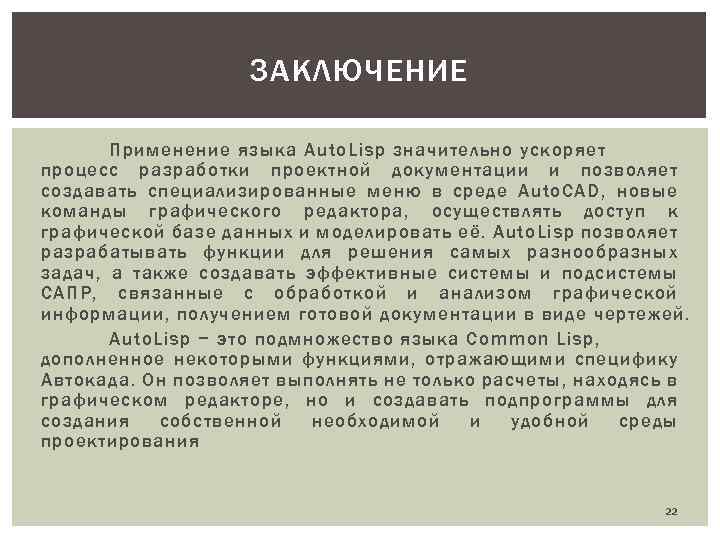

ЗАКЛЮЧЕНИЕ Применение языка Auto. Lisp значительно ускоряет процесс разработки проектной документации и позволяет создавать специализированные меню в среде Auto. CAD, новые команды графического редактора, осуществлять доступ к графической базе данных и моделировать её. Auto. Lisp позволяет разрабатывать функции для решения самых разнообразных задач, а также создавать эффективные системы и подсистемы САПР, связанные с обработкой и анализом графической информации, получением готовой документации в виде чертежей. Auto. Lisp − это подмножество языка Сommon Lisp, дополненное некоторыми функциями, отражающими специфику Автокада. Он позволяет выполнять не только расчеты, находясь в графическом редакторе, но и создавать подпрограммы для создания собственной необходимой и удобной среды проектирования 22
