Курсовой проект По курсу Технологическая оснастка Тема Спроектировать

Курсовой проект По курсу: «Технологическая оснастка» Тема: «Спроектировать станочное приспособление для обработки детали Фланец 041» Руководитель: Забродкина И. К. Разработал: Мешалов С. С. Арзамас, 2009

Задание для курсового проектирования По курсу: «Технологическая оснастка» Уч-ся 4 курса ТМ - 435 Арзамасского прибостроительного колледжа Мешалову Сергею Сергеевичу Тема задания и исходные данные: «Спроектировать станочное приспособление для обработки детали Фланец 041» 1. Пояснительная записка - Анализ объекта производства - Проектная часть 2. Графическая часть проекта Лист 1. А 1 – сборочный чертеж приспособления Лист 2. А 3 – деталировка приспособления – втулка (А 4); шпилька специальная (А 4)

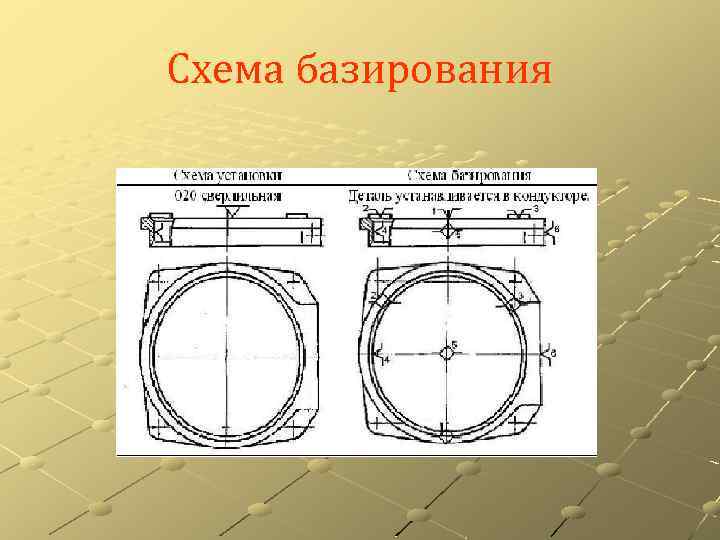

Схема базирования

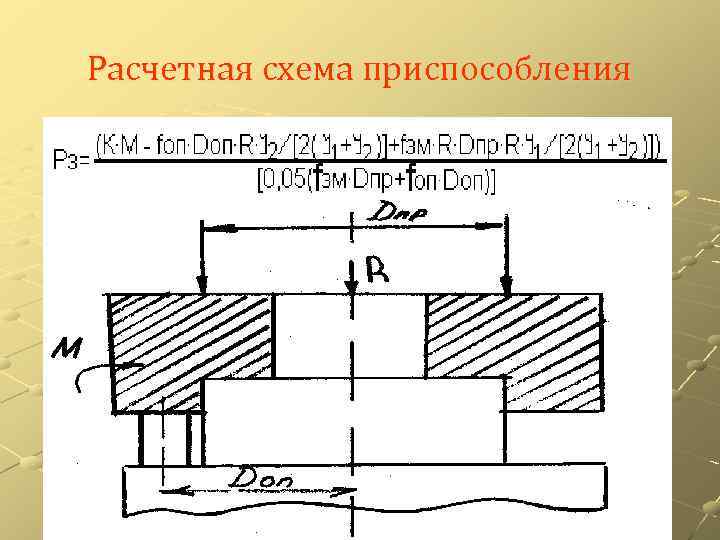

Расчетная схема приспособления

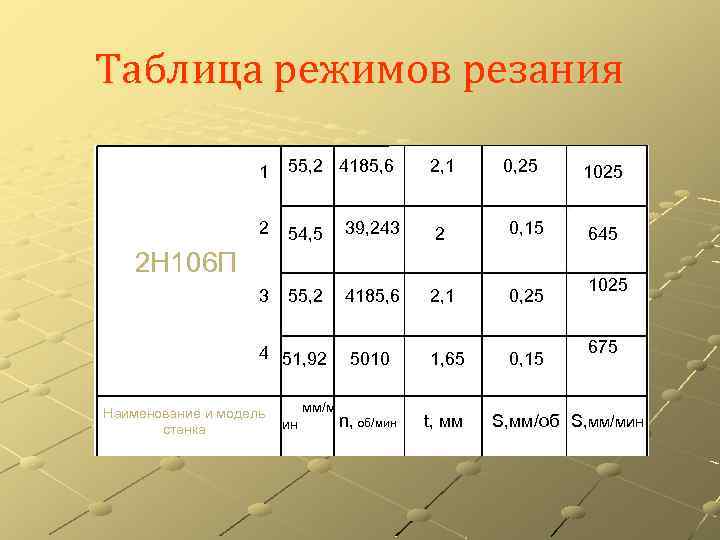

Таблица режимов резания 1 55, 2 4185, 6 2, 1 0, 25 2 54, 5 39, 243 2 0, 15 3 55, 2 4185, 6 2, 1 0, 25 5010 1, 65 0, 15 n, об/мин t, мм 2 Н 106 П 4 51, 92 Наименование и модель станка мм/м ин 1025 645 1025 675 S, мм/об S, мм/мин

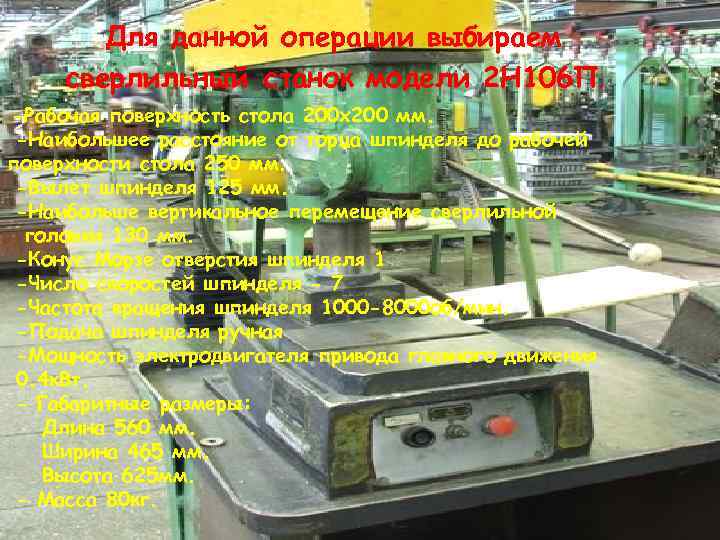

Для данной операции выбираем сверлильный станок модели 2 Н 106 П. -Рабочая поверхность стола 200 х200 мм. -Наибольшее расстояние от торца шпинделя до рабочей поверхности стола 250 мм. -Вылет шпинделя 125 мм. -Наибольше вертикальное перемещение сверлильной головки 130 мм. -Конус Морзе отверстия шпинделя 1 -Число скоростей шпинделя - 7 -Частота вращения шпинделя 1000 -8000 об/мин. -Подача шпинделя ручная -Мощность электродвигателя привода главного движения 0. 4 к. Вт. - Габаритные размеры: Длина 560 мм. Ширина 465 мм. Высота 625 мм. - Масса 80 кг.

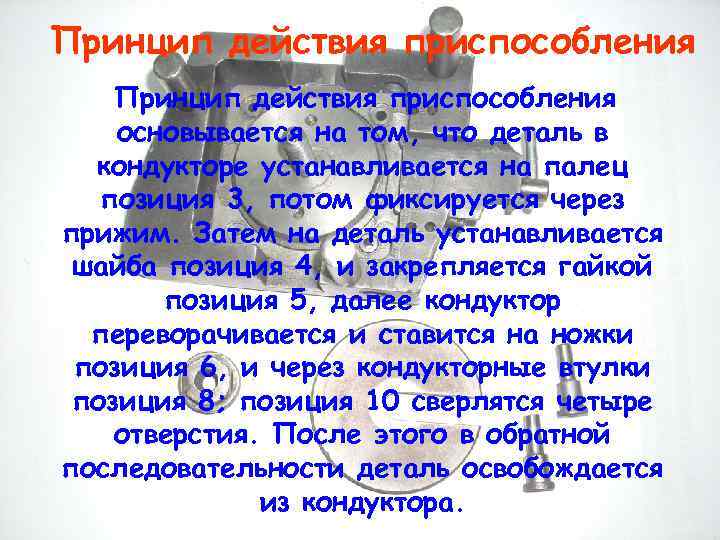

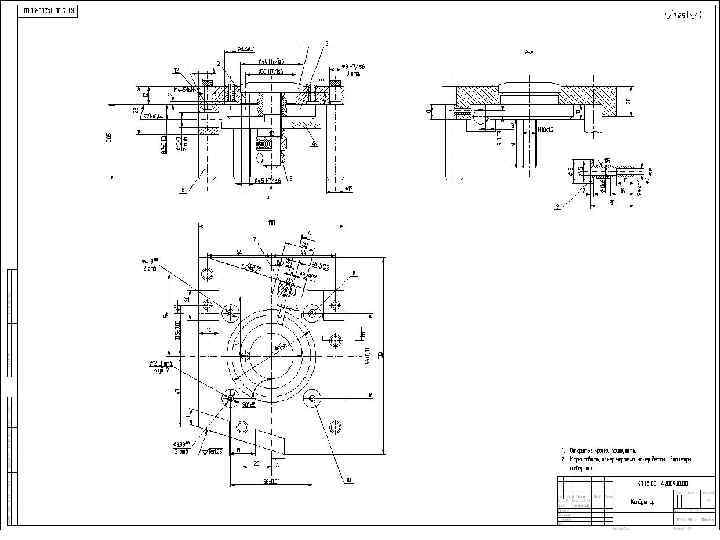

Принцип действия приспособления основывается на том, что деталь в кондукторе устанавливается на палец позиция 3, потом фиксируется через прижим. Затем на деталь устанавливается шайба позиция 4, и закрепляется гайкой позиция 5, далее кондуктор переворачивается и ставится на ножки позиция 6, и через кондукторные втулки позиция 8; позиция 10 сверлятся четыре отверстия. После этого в обратной последовательности деталь освобождается из кондуктора.

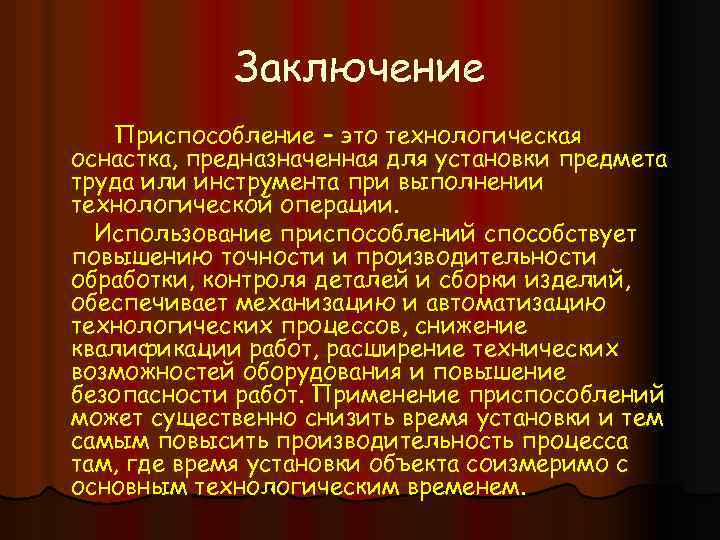

Заключение Приспособление – это технологическая оснастка, предназначенная для установки предмета труда или инструмента при выполнении технологической операции. Использование приспособлений способствует повышению точности и производительности обработки, контроля деталей и сборки изделий, обеспечивает механизацию и автоматизацию технологических процессов, снижение квалификации работ, расширение технических возможностей оборудования и повышение безопасности работ. Применение приспособлений может существенно снизить время установки и тем самым повысить производительность процесса там, где время установки объекта соизмеримо с основным технологическим временем.

Спасибо за внимание!
