Курсовой проект по дисципплине Гидравлические машины и компрессоры

Курсовой проект по дисципплине Гидравлические машины и компрессоры Расчет характеристик центробежного насоса

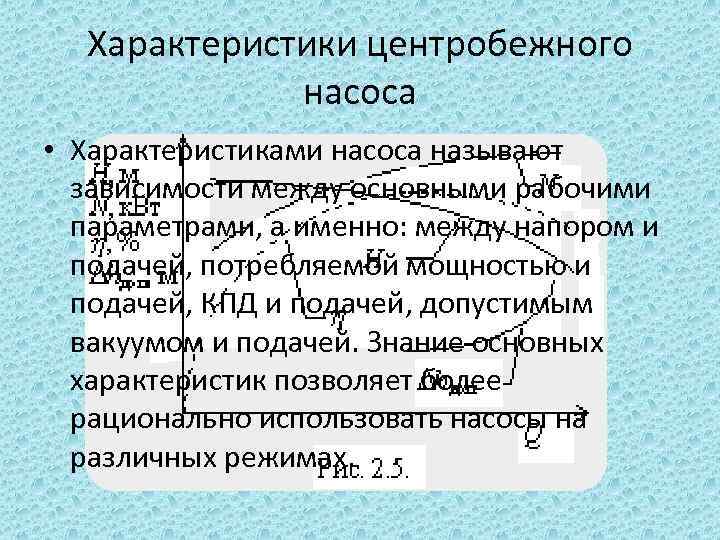

Характеристики центробежного насоса • Характеристиками насоса называют зависимости между основными рабочими параметрами, а именно: между напором и подачей, потребляемой мощностью и подачей, КПД и подачей, допустимым вакуумом и подачей. Знание основных характеристик позволяет более рационально использовать насосы на различных режимах.

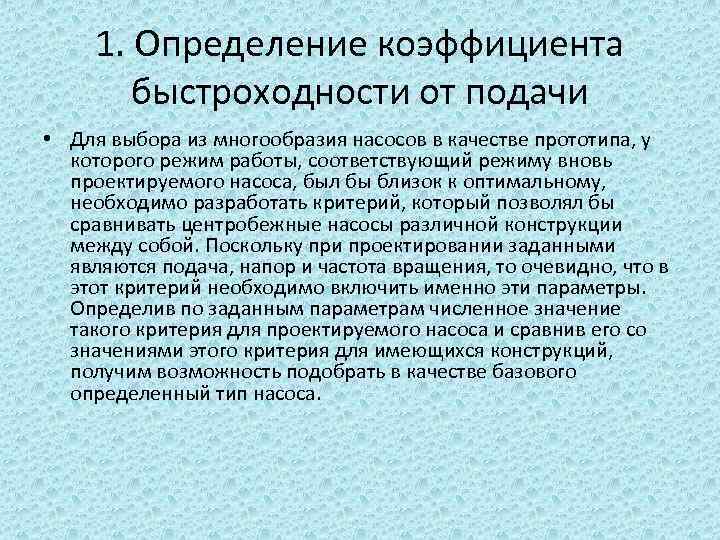

1. Определение коэффициента быстроходности от подачи • Для выбора из многообразия насосов в качестве прототипа, у которого режим работы, соответствующий режиму вновь проектируемого насоса, был бы близок к оптимальному, необходимо разработать критерий, который позволял бы сравнивать центробежные насосы различной конструкции между собой. Поскольку при проектировании заданными являются подача, напор и частота вращения, то очевидно, что в этот критерий необходимо включить именно эти параметры. Определив по заданным параметрам численное значение такого критерия для проектируемого насоса и сравнив его со значениями этого критерия для имеющихся конструкций, получим возможность подобрать в качестве базового определенный тип насоса.

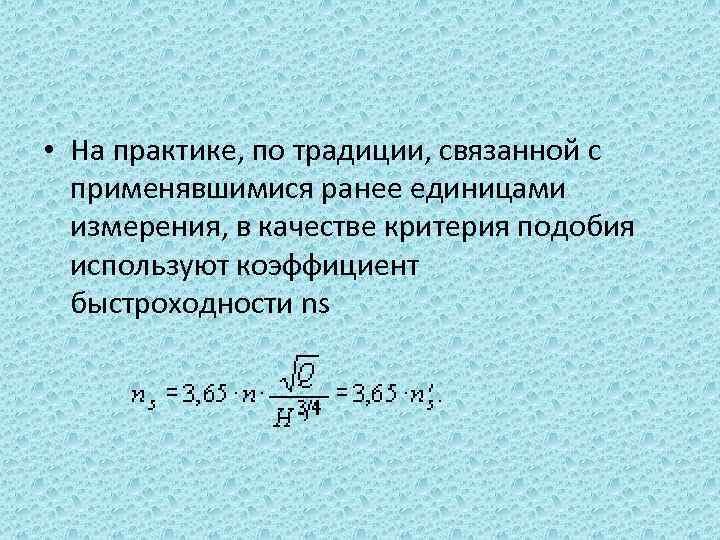

• На практике, по традиции, связанной с применявшимися ранее единицами измерения, в качестве критерия подобия используют коэффициент быстроходности ns

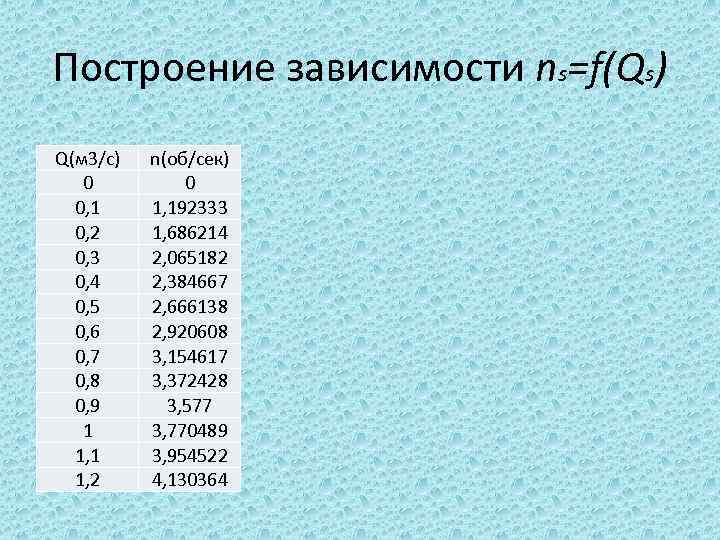

Построение зависимости ns=f(Qs) Q(м 3/с) 0 0, 1 0, 2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 0, 9 1 1, 2 n(об/сек) 0 1, 192333 1, 686214 2, 065182 2, 384667 2, 666138 2, 920608 3, 154617 3, 372428 3, 577 3, 770489 3, 954522 4, 130364

2. Определение допустимой высоты всасывания и допустимой величины вакуума на входе в насос в зависимости от режима работы

Допустимая высота всасывания насоса- это вертикальное расстояние от уровня жидкости в приемном резервуаре до центра рабочего колеса насоса

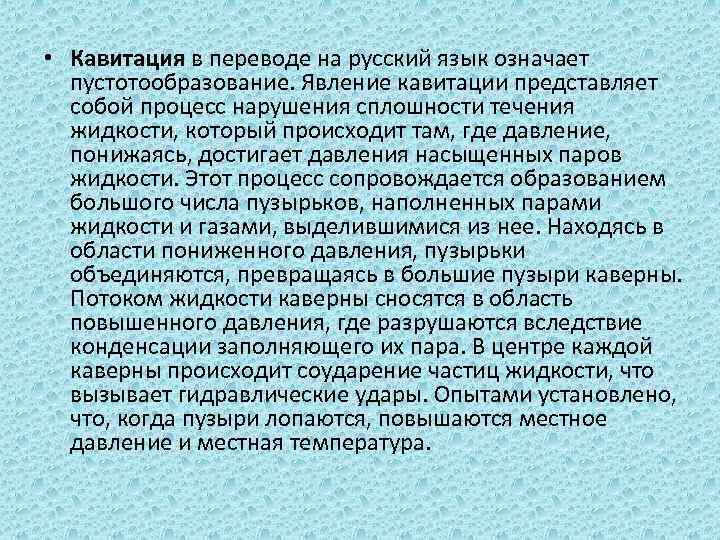

• Кавитация в переводе на русский язык означает пустотообразование. Явление кавитации представляет собой процесс нарушения сплошности течения жидкости, который происходит там, где давление, понижаясь, достигает давления насыщенных паров жидкости. Этот процесс сопровождается образованием большого числа пузырьков, наполненных парами жидкости и газами, выделившимися из нее. Находясь в области пониженного давления, пузырьки объединяются, превращаясь в большие пузыри каверны. Потоком жидкости каверны сносятся в область повышенного давления, где разрушаются вследствие конденсации заполняющего их пара. В центре каждой каверны происходит соударение частиц жидкости, что вызывает гидравлические удары. Опытами установлено, что, когда пузыри лопаются, повышаются местное давление и местная температура.

Порядок определения кавитационного запаса Q 3% Pн. п. Pкр DPДОП • 1. Pкр=Pдоп-3% • 2. DPДОП=Pкр-А; (А=1… 1. 3) P
