КУРСОВОЙ ПРОЕКТ НА ТЕМУ ПРОЕКТИРОВАНИЕ КОМПЬЮТЕРНОЙ СЕТИ ПРЕДПРИЯТИЯ

КУРСОВОЙ ПРОЕКТ НА ТЕМУ «ПРОЕКТИРОВАНИЕ КОМПЬЮТЕРНОЙ СЕТИ ПРЕДПРИЯТИЯ» . ПОДГОТОВИЛ ПРОЕКТ СТУДЕНТ ГРУППЫ КС-24 САМУЙЛОВ МИХАИЛ

СОДЕРЖАНИЕ ВВЕДЕНИЕ 1. ОПИСАНИЕ АРХИТЕКТУРЫ КОМПЬЮТЕРНОЙ СЕТИ 2. ОПИСАНИЕ И НАЗНАЧЕНИЕ АДРЕСОВ УЗЛАМ СЕТИ 3. ВЫБОР АКТИВНОГО СЕТЕВОГО ОБОРУДОВАНИЯ 4. ОПИСАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ СИСТЕМЫ СЕТИ 5. РАСЧЕТ КОНФИГУРАЦИИ И СТОИМОСТИ СЕТИ 6. ОХРАНА ТРУДА ЗАКЛЮЧЕНИЕ СПИСОК ЛИТЕРАТУРЫ

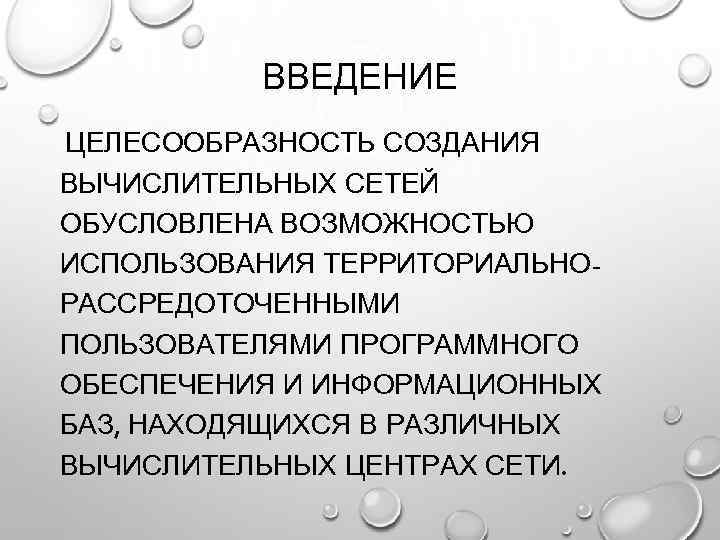

ВВЕДЕНИЕ ЦЕЛЕСООБРАЗНОСТЬ СОЗДАНИЯ ВЫЧИСЛИТЕЛЬНЫХ СЕТЕЙ ОБУСЛОВЛЕНА ВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ ТЕРРИТОРИАЛЬНОРАССРЕДОТОЧЕННЫМИ ПОЛЬЗОВАТЕЛЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И ИНФОРМАЦИОННЫХ БАЗ, НАХОДЯЩИХСЯ В РАЗЛИЧНЫХ ВЫЧИСЛИТЕЛЬНЫХ ЦЕНТРАХ СЕТИ.

ВВЕДЕНИЕ ЦЕЛЬЮ КУРСОВОГО ПРОЕКТА ЯВЛЯЕТСЯ ПРОЕКТИРОВАНИЕ ЛОКАЛЬНОЙ СЕТИ ИСПОЛЬЗУЯ ПЛАН ПОМЕЩЕНИЯ, СХЕМА КОТОРОГО ПРЕДСТАВЛЕНА В ПРИЛОЖЕНИИ № 6, РАЗМЕСТИТЬ 35 ПК СОГЛАСНО ЭКСПЛИКАЦИЯМ ПОМЕЩЕНИЙ ПО ВАШЕМУ УСМОТРЕНИЮ, УЧИТЫВАЯ МЕТРАЖ ПОМЕЩЕНИЙ.

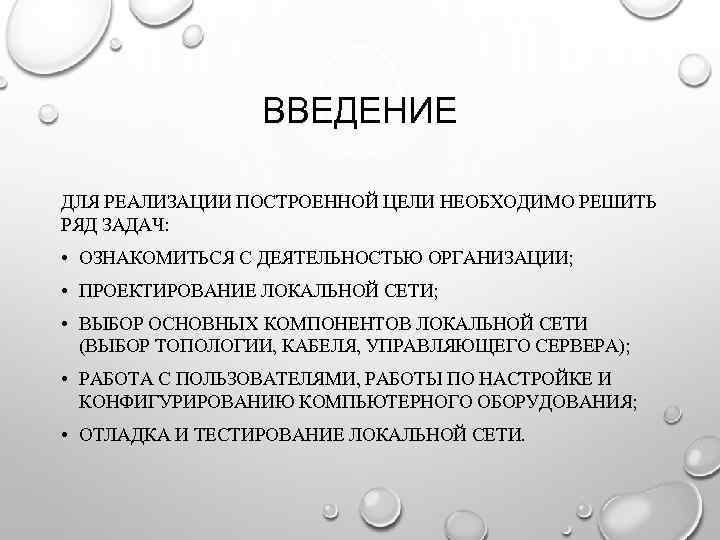

ВВЕДЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ПОСТРОЕННОЙ ЦЕЛИ НЕОБХОДИМО РЕШИТЬ РЯД ЗАДАЧ: • ОЗНАКОМИТЬСЯ С ДЕЯТЕЛЬНОСТЬЮ ОРГАНИЗАЦИИ; • ПРОЕКТИРОВАНИЕ ЛОКАЛЬНОЙ СЕТИ; • ВЫБОР ОСНОВНЫХ КОМПОНЕНТОВ ЛОКАЛЬНОЙ СЕТИ (ВЫБОР ТОПОЛОГИИ, КАБЕЛЯ, УПРАВЛЯЮЩЕГО СЕРВЕРА); • РАБОТА С ПОЛЬЗОВАТЕЛЯМИ, РАБОТЫ ПО НАСТРОЙКЕ И КОНФИГУРИРОВАНИЮ КОМПЬЮТЕРНОГО ОБОРУДОВАНИЯ; • ОТЛАДКА И ТЕСТИРОВАНИЕ ЛОКАЛЬНОЙ СЕТИ.

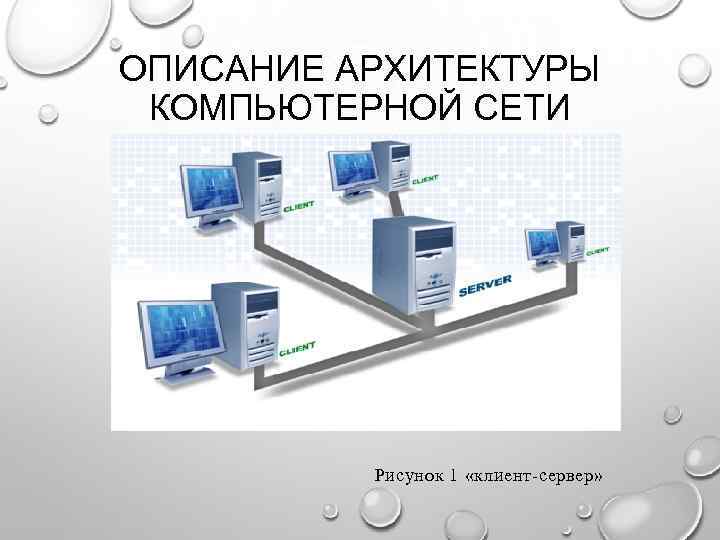

ОПИСАНИЕ АРХИТЕКТУРЫ КОМПЬЮТЕРНОЙ СЕТИ Рисунок 1 «клиент-сервер»

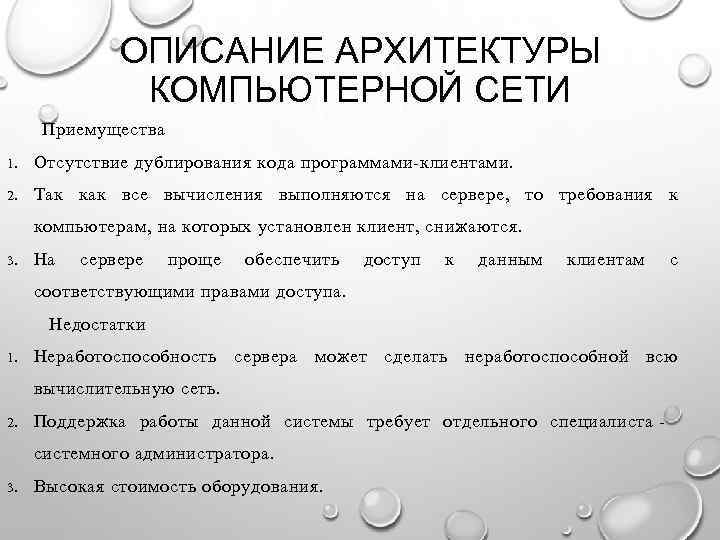

ОПИСАНИЕ АРХИТЕКТУРЫ КОМПЬЮТЕРНОЙ СЕТИ Приемущества 1. Отсутствие дублирования кода программами-клиентами. 2. Так как все вычисления выполняются на сервере, то требования к компьютерам, на которых установлен клиент, снижаются. 3. На сервере проще обеспечить доступ к данным клиентам с соответствующими правами доступа. Недостатки 1. Неработоспособность сервера может сделать неработоспособной всю вычислительную сеть. 2. Поддержка работы данной системы требует отдельного специалиста - системного администратора. 3. Высокая стоимость оборудования.

ОПИСАНИЕ АРХИТЕКТУРЫ КОМПЬЮТЕРНОЙ СЕТИ Рисунок 2 «Одноранговая сеть»

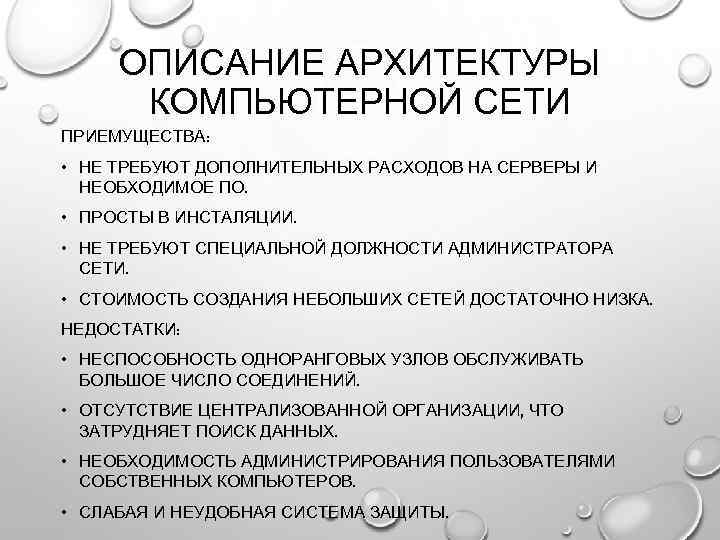

ОПИСАНИЕ АРХИТЕКТУРЫ КОМПЬЮТЕРНОЙ СЕТИ ПРИЕМУЩЕСТВА: • НЕ ТРЕБУЮТ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ НА СЕРВЕРЫ И НЕОБХОДИМОЕ ПО. • ПРОСТЫ В ИНСТАЛЯЦИИ. • НЕ ТРЕБУЮТ СПЕЦИАЛЬНОЙ ДОЛЖНОСТИ АДМИНИСТРАТОРА СЕТИ. • СТОИМОСТЬ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ ДОСТАТОЧНО НИЗКА. НЕДОСТАТКИ: • НЕСПОСОБНОСТЬ ОДНОРАНГОВЫХ УЗЛОВ ОБСЛУЖИВАТЬ БОЛЬШОЕ ЧИСЛО СОЕДИНЕНИЙ. • ОТСУТСТВИЕ ЦЕНТРАЛИЗОВАННОЙ ОРГАНИЗАЦИИ, ЧТО ЗАТРУДНЯЕТ ПОИСК ДАННЫХ. • НЕОБХОДИМОСТЬ АДМИНИСТРИРОВАНИЯ ПОЛЬЗОВАТЕЛЯМИ СОБСТВЕННЫХ КОМПЬЮТЕРОВ. • СЛАБАЯ И НЕУДОБНАЯ СИСТЕМА ЗАЩИТЫ.

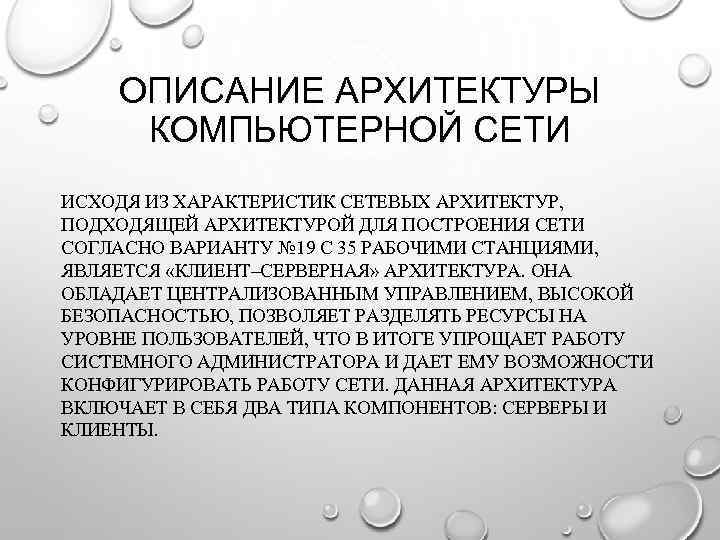

ОПИСАНИЕ АРХИТЕКТУРЫ КОМПЬЮТЕРНОЙ СЕТИ ИСХОДЯ ИЗ ХАРАКТЕРИСТИК СЕТЕВЫХ АРХИТЕКТУР, ПОДХОДЯЩЕЙ АРХИТЕКТУРОЙ ДЛЯ ПОСТРОЕНИЯ СЕТИ СОГЛАСНО ВАРИАНТУ № 19 С 35 РАБОЧИМИ СТАНЦИЯМИ, ЯВЛЯЕТСЯ «КЛИЕНТ–СЕРВЕРНАЯ» АРХИТЕКТУРА. ОНА ОБЛАДАЕТ ЦЕНТРАЛИЗОВАННЫМ УПРАВЛЕНИЕМ, ВЫСОКОЙ БЕЗОПАСНОСТЬЮ, ПОЗВОЛЯЕТ РАЗДЕЛЯТЬ РЕСУРСЫ НА УРОВНЕ ПОЛЬЗОВАТЕЛЕЙ, ЧТО В ИТОГЕ УПРОЩАЕТ РАБОТУ СИСТЕМНОГО АДМИНИСТРАТОРА И ДАЕТ ЕМУ ВОЗМОЖНОСТИ КОНФИГУРИРОВАТЬ РАБОТУ СЕТИ. ДАННАЯ АРХИТЕКТУРА ВКЛЮЧАЕТ В СЕБЯ ДВА ТИПА КОМПОНЕНТОВ: СЕРВЕРЫ И КЛИЕНТЫ.

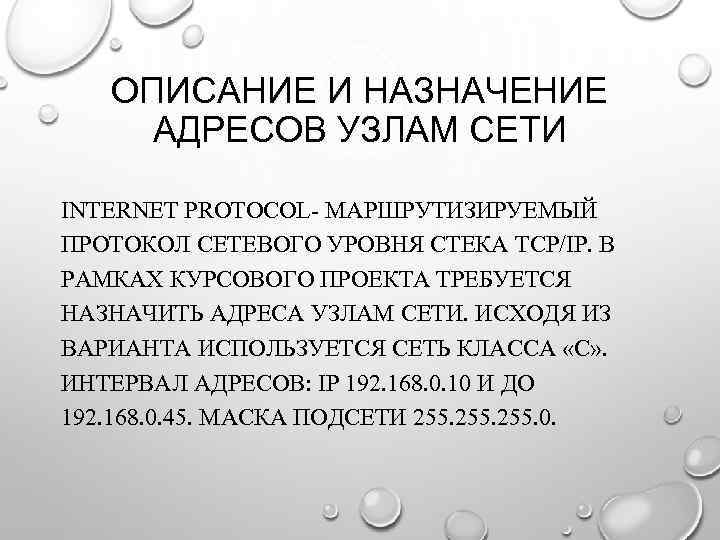

ОПИСАНИЕ И НАЗНАЧЕНИЕ АДРЕСОВ УЗЛАМ СЕТИ INTERNET PROTOCOL- МАРШРУТИЗИРУЕМЫЙ ПРОТОКОЛ СЕТЕВОГО УРОВНЯ СТЕКА TCP/IP. В РАМКАХ КУРСОВОГО ПРОЕКТА ТРЕБУЕТСЯ НАЗНАЧИТЬ АДРЕСА УЗЛАМ СЕТИ. ИСХОДЯ ИЗ ВАРИАНТА ИСПОЛЬЗУЕТСЯ СЕТЬ КЛАССА «С» . ИНТЕРВАЛ АДРЕСОВ: IP 192. 168. 0. 10 И ДО 192. 168. 0. 45. МАСКА ПОДСЕТИ 255. 0.

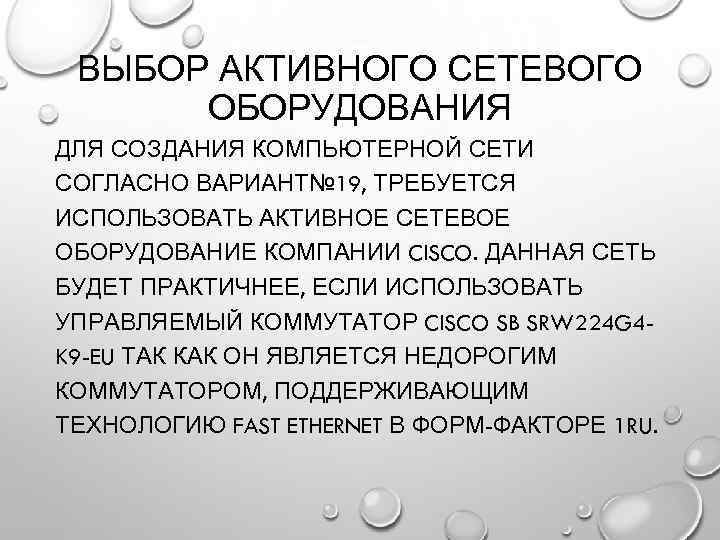

ВЫБОР АКТИВНОГО СЕТЕВОГО ОБОРУДОВАНИЯ ДЛЯ СОЗДАНИЯ КОМПЬЮТЕРНОЙ СЕТИ СОГЛАСНО ВАРИАНТ№ 19, ТРЕБУЕТСЯ ИСПОЛЬЗОВАТЬ АКТИВНОЕ СЕТЕВОЕ ОБОРУДОВАНИЕ КОМПАНИИ CISCO. ДАННАЯ СЕТЬ БУДЕТ ПРАКТИЧНЕЕ, ЕСЛИ ИСПОЛЬЗОВАТЬ УПРАВЛЯЕМЫЙ КОММУТАТОР CISCO SB SRW 224 G 4 K 9 -EU ТАК КАК ОН ЯВЛЯЕТСЯ НЕДОРОГИМ КОММУТАТОРОМ, ПОДДЕРЖИВАЮЩИМ ТЕХНОЛОГИЮ FAST ETHERNET В ФОРМ-ФАКТОРЕ 1 RU.

ВЫБОР АКТИВНОГО СЕТЕВОГО ОБОРУДОВАНИЯ • ДЛЯ РЕАЛИЗАЦИИ ПОТРЕБУЕТСЯ 1 СЕРВЕР, 1 МАРШРУТИЗАТОР И 7 НЕ УПРАВЛЯЕМЫХ КОММУТАТОРОВ. Рисунок 3. 1 коммутатор SB SG 100 D-08 -EU Рисунок 3. 2 Маршрутизатор C 2921 -SRST/K 9

ОПИСАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ СИСТЕМЫ СЕТИ В ПРОЕКТЕ ИСПОЛЬЗУЕТСЯ ВИТАЯ ПАРА- ВИД КАБЕЛЯ СВЯЗИ ПРЕДСТАВЛЯЕТ СОБОЙ ОДНУ ИЛИ НЕСКОЛЬКО ПАР ИЗОЛИРОВАННЫХ ПРОВОДНИКОВ, СКРУЧЕННЫХ МЕЖДУ СОБОЙ, ПОКРЫТЫХ ПЛАСТИКОВОЙ ОБОЛОЧКОЙ. ДОСТОИНСТВА ВИТОЙ ПАРЫ: • ТАКОЙ КАБЕЛЬ БОЛЕЕ ТОНКИЙ; • БОЛЕЕ ГИБКИЙ; • ПРОЩЕ УСТАНАВЛИВАТЬ; • НЕДОРОГОЙ. НЕДОСТАТКИ: • СИЛЬНОЕ ВОЗДЕЙСТВИЕ ВНЕШНИХ ЭЛЕКТРОМАГНИТНЫХ НАВОДОК; • ВОЗМОЖНОСТЬ УТЕЧКИ ИНФОРМАЦИИ; • СИЛЬНОЕ ЗАТУХАНИЕ СИГНАЛОВ.

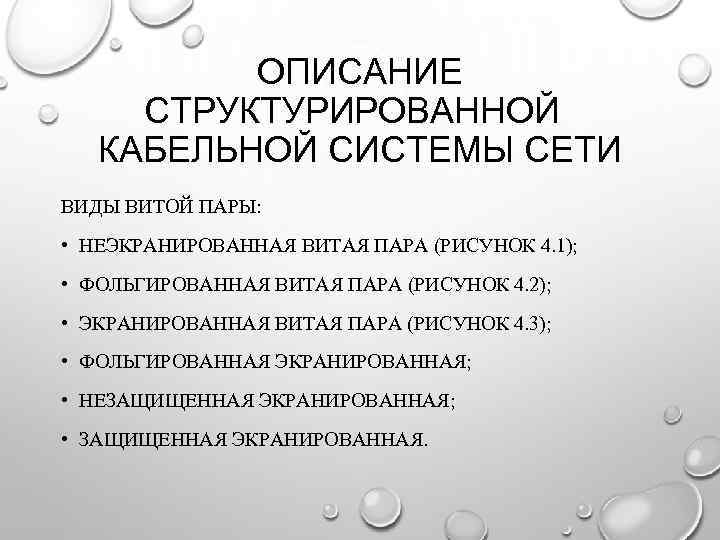

ОПИСАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ СИСТЕМЫ СЕТИ ВИДЫ ВИТОЙ ПАРЫ: • НЕЭКРАНИРОВАННАЯ ВИТАЯ ПАРА (РИСУНОК 4. 1); • ФОЛЬГИРОВАННАЯ ВИТАЯ ПАРА (РИСУНОК 4. 2); • ЭКРАНИРОВАННАЯ ВИТАЯ ПАРА (РИСУНОК 4. 3); • ФОЛЬГИРОВАННАЯ ЭКРАНИРОВАННАЯ; • НЕЗАЩИЩЕННАЯ ЭКРАНИРОВАННАЯ; • ЗАЩИЩЕННАЯ ЭКРАНИРОВАННАЯ.

ОПИСАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ СИСТЕМЫ СЕТИ РИСУНКИ ВИТОЙ ПАРЫ: РИСУНОК 4. 1 - НЕЭКРАНИРОВАННАЯ РИСУНОК 4. 2 ФОЛЬГИРОВАННАЯ РИСУНОК 4. 3 - ЭКРАНИРОВАННАЯ

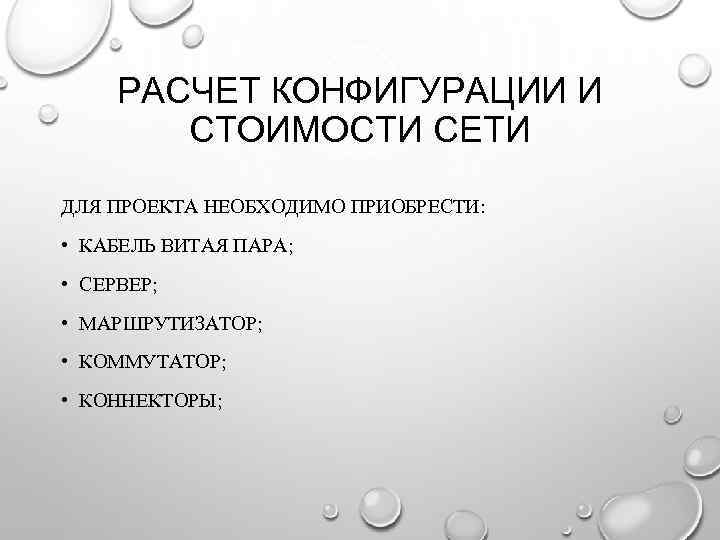

РАСЧЕТ КОНФИГУРАЦИИ И СТОИМОСТИ СЕТИ ДЛЯ ПРОЕКТА НЕОБХОДИМО ПРИОБРЕСТИ: • КАБЕЛЬ ВИТАЯ ПАРА; • СЕРВЕР; • МАРШРУТИЗАТОР; • КОММУТАТОР; • КОННЕКТОРЫ;

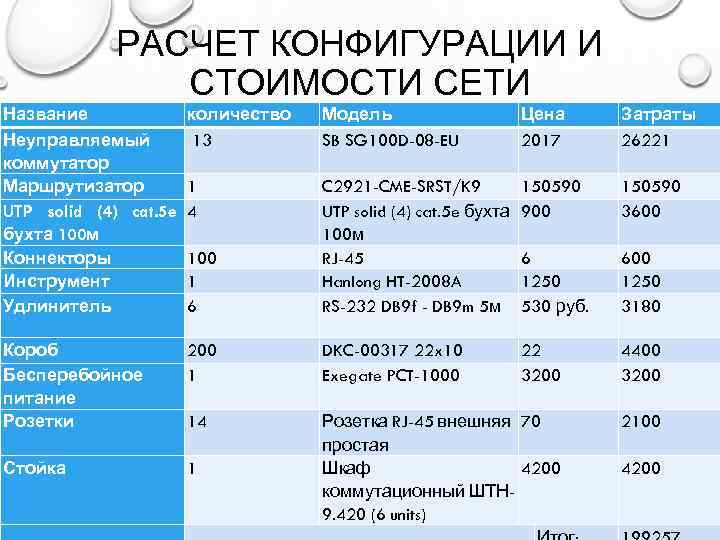

РАСЧЕТ КОНФИГУРАЦИИ И СТОИМОСТИ СЕТИ Название Неуправляемый коммутатор Маршрутизатор UTP solid (4) cat. 5 e бухта 100 м Коннекторы Инструмент Удлинитель количество 13 Модель SB SG 100 D-08 -EU Цена 2017 Затраты 26221 1 4 150590 900 150590 3600 1 6 C 2921 -CME-SRST/K 9 UTP solid (4) cat. 5 e бухта 100 м RJ-45 Hanlong HT-2008 A RS-232 DB 9 f - DB 9 m 5 м 6 1250 530 руб. 600 1250 3180 Короб Бесперебойное питание Розетки 200 1 DKC-00317 22 x 10 Exegate PCT-1000 22 3200 4400 3200 14 2100 Стойка 1 Розетка RJ-45 внешняя 70 простая Шкаф 4200 коммутационный ШТН 9. 420 (6 units) 4200

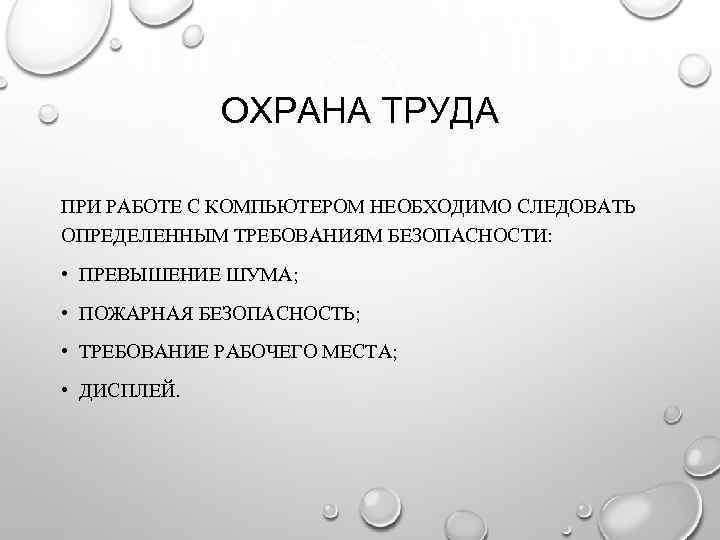

ОХРАНА ТРУДА ПРИ РАБОТЕ С КОМПЬЮТЕРОМ НЕОБХОДИМО СЛЕДОВАТЬ ОПРЕДЕЛЕННЫМ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ: • ПРЕВЫШЕНИЕ ШУМА; • ПОЖАРНАЯ БЕЗОПАСНОСТЬ; • ТРЕБОВАНИЕ РАБОЧЕГО МЕСТА; • ДИСПЛЕЙ.

ОХРАНА ТРУДА ТРЕБОВАНИЕ К ШУМУ. ШУМ УХУДШАЕТ УСЛОВИЯ ТРУДА, ОКАЗЫВАЯ ВРЕДНОЕ ВОЗДЕЙСТВИЕ НА ОРГАНИЗМ ЧЕЛОВЕКА. НА РАБОЧЕМ МЕСТЕ ПРОГРАММИСТА ИСТОЧНИКАМИ ШУМА, КАК ПРАВИЛО ЯВЛЯЕТСЯ ТЕХНИЧЕСКИЕ СРЕДСТВА- КОМПЬЮТЕР, ПРИНТЕР, ВЕНТИЛЯЦИОННОЕ ОБОРУДОВАНИЕ, А ТАКЖЕ ВНЕШНИЙ ШУМ. ОНИ ИЗДАЮТ ДОВОЛЬНО НЕЗНАЧИТЕЛЬНЫЙ ШУМ, ПОЭТОМУ В ПОМЕЩЕНИИ ДОСТАТОЧНО ИСПОЛЬЗОВАТЬ ЗВУКОПОГЛОЩЕНИЕ ЯВЛЯЕТСЯ ДОСТАТОЧНО ЭФФЕКТИВНЫМ МЕРОПРИЯТИЕМ ПО УМЕНЬШЕНИЮ ШУМА. К ЗВУКОПОГЛОЩЕНИЮ ЯВЛЯЕТСЯ ВОЛОКНИСТО- ПОРИСТЫЕ МАТЕРИАЛЫ: • СТЕКЛОВОЛОКНО; • МИНЕРАЛЬНАЯ ВАТА; • ПОРИСТЫЙ ПОЛИВИНИЛХЛОРИД.

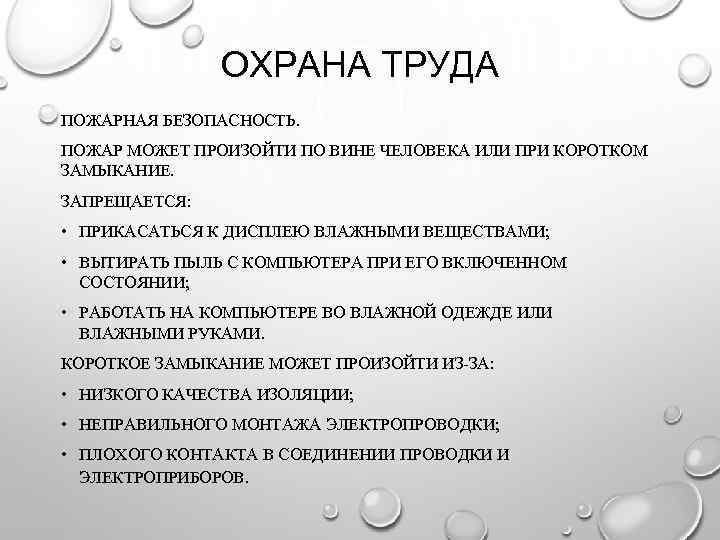

ОХРАНА ТРУДА ПОЖАРНАЯ БЕЗОПАСНОСТЬ. ПОЖАР МОЖЕТ ПРОИЗОЙТИ ПО ВИНЕ ЧЕЛОВЕКА ИЛИ ПРИ КОРОТКОМ ЗАМЫКАНИЕ. ЗАПРЕЩАЕТСЯ: • ПРИКАСАТЬСЯ К ДИСПЛЕЮ ВЛАЖНЫМИ ВЕЩЕСТВАМИ; • ВЫТИРАТЬ ПЫЛЬ С КОМПЬЮТЕРА ПРИ ЕГО ВКЛЮЧЕННОМ СОСТОЯНИИ; • РАБОТАТЬ НА КОМПЬЮТЕРЕ ВО ВЛАЖНОЙ ОДЕЖДЕ ИЛИ ВЛАЖНЫМИ РУКАМИ. КОРОТКОЕ ЗАМЫКАНИЕ МОЖЕТ ПРОИЗОЙТИ ИЗ-ЗА: • НИЗКОГО КАЧЕСТВА ИЗОЛЯЦИИ; • НЕПРАВИЛЬНОГО МОНТАЖА ЭЛЕКТРОПРОВОДКИ; • ПЛОХОГО КОНТАКТА В СОЕДИНЕНИИ ПРОВОДКИ И ЭЛЕКТРОПРИБОРОВ.

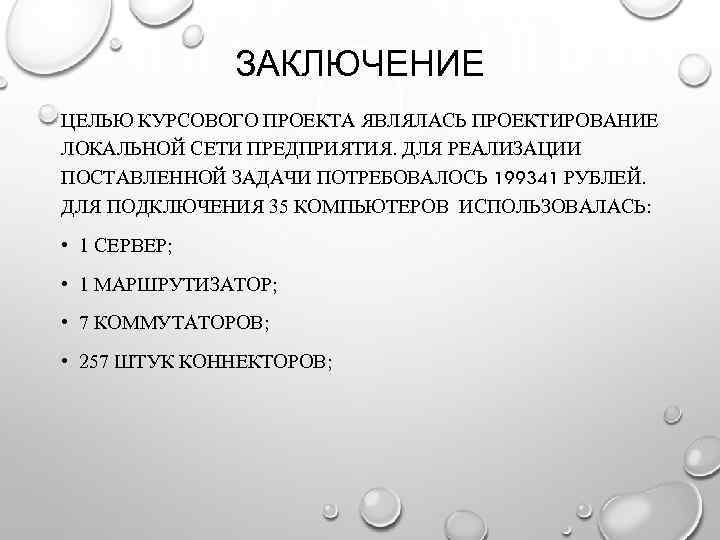

ЗАКЛЮЧЕНИЕ ЦЕЛЬЮ КУРСОВОГО ПРОЕКТА ЯВЛЯЛАСЬ ПРОЕКТИРОВАНИЕ ЛОКАЛЬНОЙ СЕТИ ПРЕДПРИЯТИЯ. ДЛЯ РЕАЛИЗАЦИИ ПОСТАВЛЕННОЙ ЗАДАЧИ ПОТРЕБОВАЛОСЬ 199341 РУБЛЕЙ. ДЛЯ ПОДКЛЮЧЕНИЯ 35 КОМПЬЮТЕРОВ ИСПОЛЬЗОВАЛАСЬ: • 1 СЕРВЕР; • 1 МАРШРУТИЗАТОР; • 7 КОММУТАТОРОВ; • 257 ШТУК КОННЕКТОРОВ;

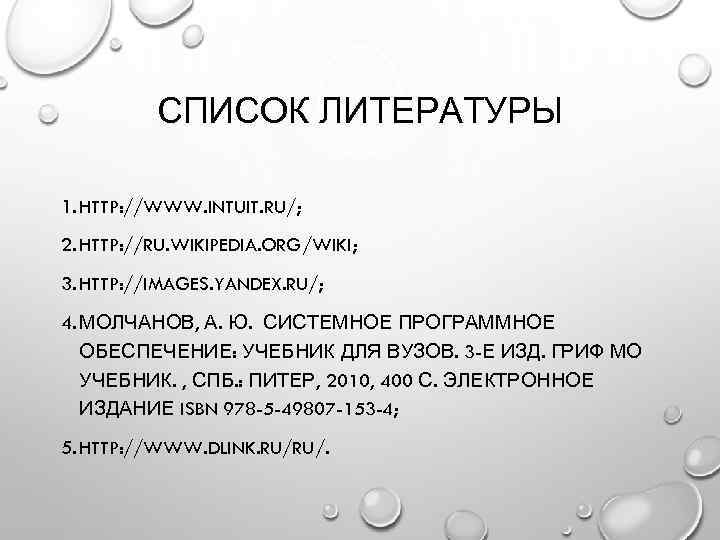

СПИСОК ЛИТЕРАТУРЫ 1. HTTP: //WWW. INTUIT. RU/; 2. HTTP: //RU. WIKIPEDIA. ORG/WIKI; 3. HTTP: //IMAGES. YANDEX. RU/; 4. МОЛЧАНОВ, А. Ю. СИСТЕМНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: УЧЕБНИК ДЛЯ ВУЗОВ. 3 -Е ИЗД. ГРИФ МО УЧЕБНИК. , СПБ. : ПИТЕР, 2010, 400 С. ЭЛЕКТРОННОЕ ИЗДАНИЕ ISBN 978 -5 -49807 -153 -4; 5. HTTP: //WWW. DLINK. RU/RU/.

СПАСИБО ЗА ВНИМАНИЕ
