КУРСОВОЙ ПРОЕКТ НА ТЕМУ ПРИВОДНОЙ МЕХАНИЗМ МЕЛЬНИЦЫ НА

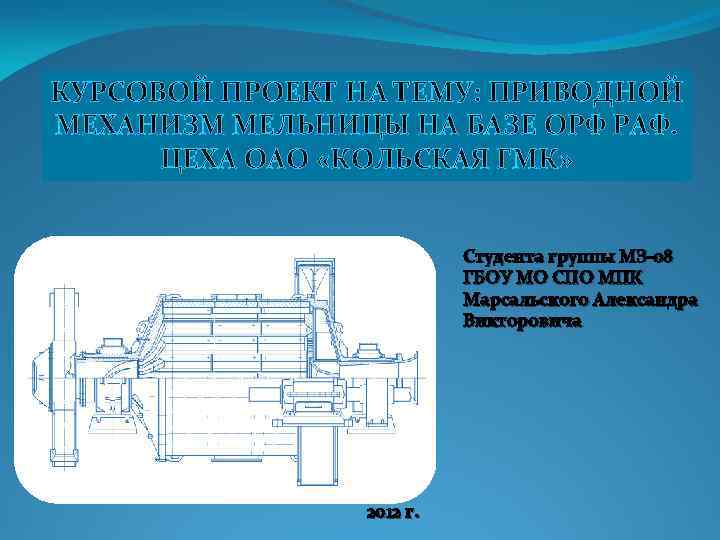

КУРСОВОЙ ПРОЕКТ НА ТЕМУ: ПРИВОДНОЙ МЕХАНИЗМ МЕЛЬНИЦЫ НА БАЗЕ ОРФ РАФ. ЦЕХА ОАО «КОЛЬСКАЯ ГМК» Студента группы МЗ-08 ГБОУ МО СПО МПК Марсальского Александра Викторовича 2012 г.

Цели и задачи курсового проекта

Технология ОРФ РАФИНИРОВОЧНЫЙ ЦЕХ МОНЧЕГОРСКОЙ ПЛОЩАДКИ «ОАО КОЛЬСКАЯ ГМК» , ЯВЛЯЕТСЯ ПЕРВЫМ В ТЕХНОЛОГИЧЕСКОЙ СХЕМЕ ПОЛУЧЕНИЯ ГОТОВОЙ ПРОДУКЦИИ ОАО КГМК. В ЦЕХ ПОСТУПАЮТ БЛОКИ ФАЙНШТЕЙНА ИЗ ПЛАВИЛЬНОГО ЦЕХА ОАО КГМК И ГМК , , НОРИЛЬСКИЙ НИКЕЛЬ”. ЦЕХ СОСТОИТ ИЗ СЛЕДУЮЩИХ УЧАСТКОВ И ОТДЕЛЕНИЙ: - ОТДЕЛЕНИЯ РАЗДЕЛЕНИЯ ФАЙНШТЕЙНА (ОРФ), ВКЛЮЧАЮЩЕГО УЧАСТКИ ДРОБЛЕНИЯ, ИЗМЕЛЬЧЕНИЯ И ФЛОТАЦИОННОГО РАЗДЕЛЕНИЯ; - ОБЖИГОВО-ВОССТАНОВИТЕЛЬНОГО ОТДЕЛЕНИЯ (ОВО); - ПЛАВИЛЬНОГО ОТДЕЛЕНИЯ; - ОТДЕЛЕНИЯ ОТЧИСТКИ ГАЗОВ; - СЕРНОКИСЛОТНОГО ОТДЕЛЕНИЯ.

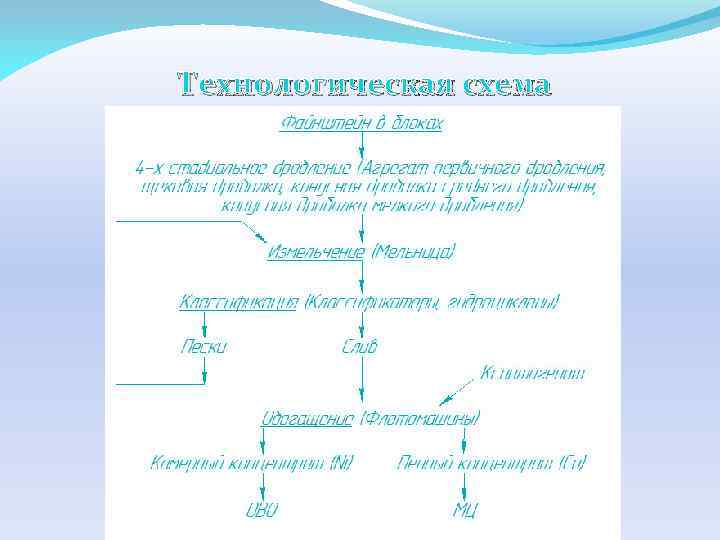

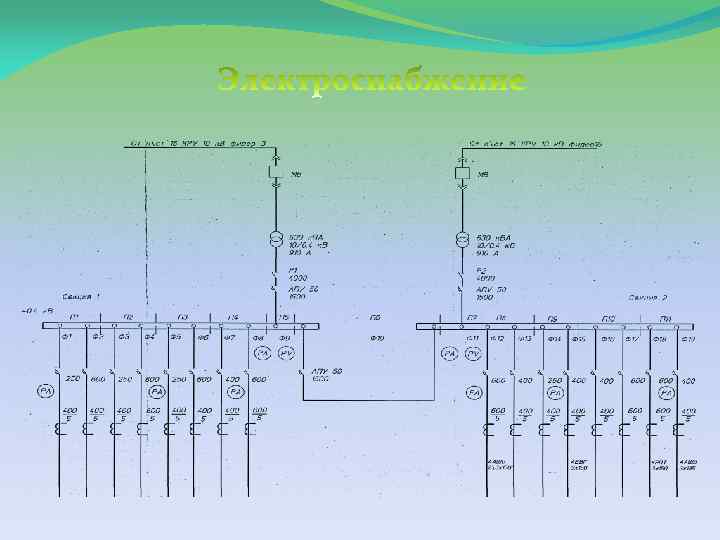

Технологическая схема

Конструкция , принцип действия мельницы

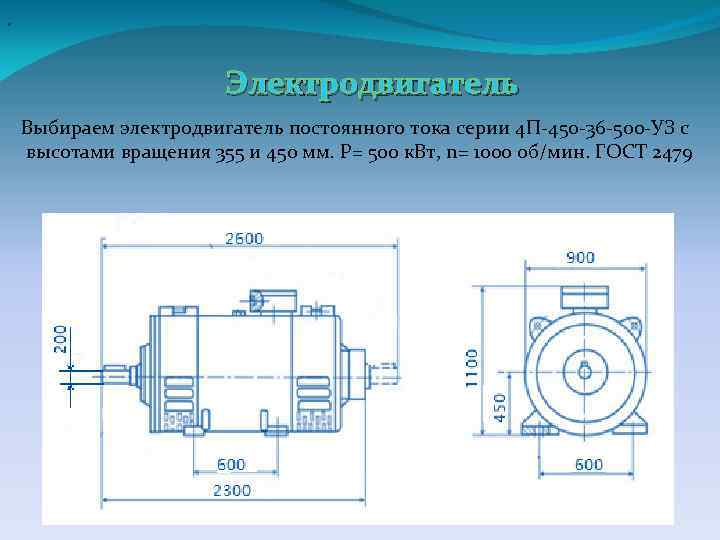

, Электродвигатель Выбираем электродвигатель постоянного тока серии 4 П-450 -36 -500 -УЗ с высотами вращения 355 и 450 мм. Р= 500 к. Вт, n= 1000 об/мин. ГОСТ 2479

Кинематическая схеме привода мельницы 1 Электродвигатель 2 Муфта 3 Барабан 4 Вал-шестерня I Вал электродвигателя II Вал приводной быстроходный III Вал-шестерня IV Вал приводной тихоходный

Кинематические и силовые характеристики привода Наименование Частоты вращения на валах Угловые скорости на валах Мощности на валах Вращающие моменты на валах Обозначение Единицы измерения Числовое значение об/мин То же // // 1000, 00 80, 00 То же // // 104, 66 8, 37 к. Вт То же // // 500, 00 475, 20 То же // // 4777, 3 56774, 2

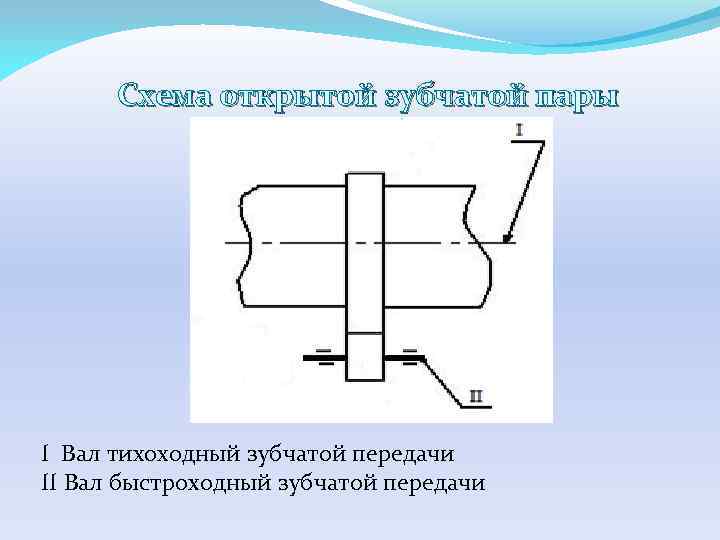

Схема открытой зубчатой пары I Вал тихоходный зубчатой передачи II Вал быстроходный зубчатой передачи

Проектный расчет валов диаметр вала под муфту, диаметр промежуточного участка вала, диаметр вала подшипник, диаметр буртика, диаметр впадин зубьев, делительный диаметр, диаметр вершин зубьев, длина вала под муфту, длина вала под канавку, длина промежуточного участка вала, длина вала подшипник, ширина буртика, ширина шестерни,

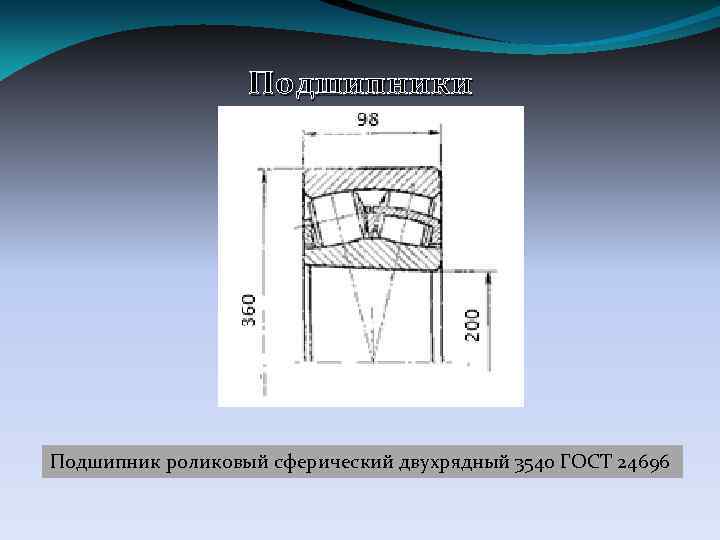

Подшипники Подшипник роликовый сферический двухрядный 3540 ГОСТ 24696

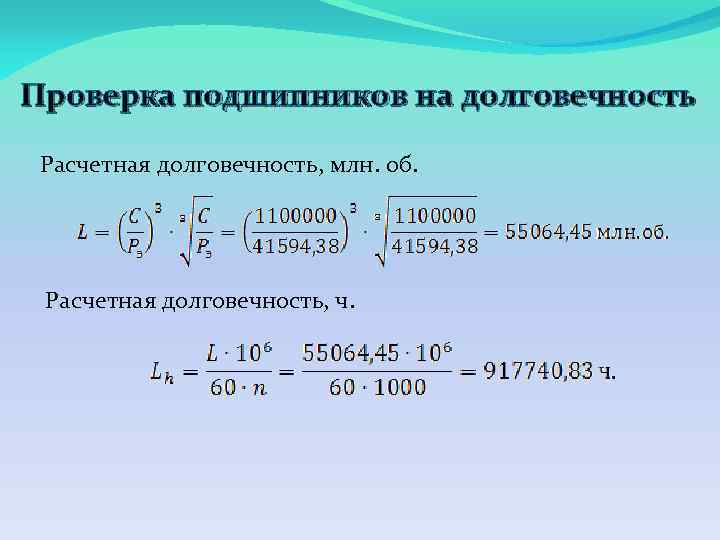

Проверка подшипников на долговечность Расчетная долговечность, млн. об. Расчетная долговечность, ч.

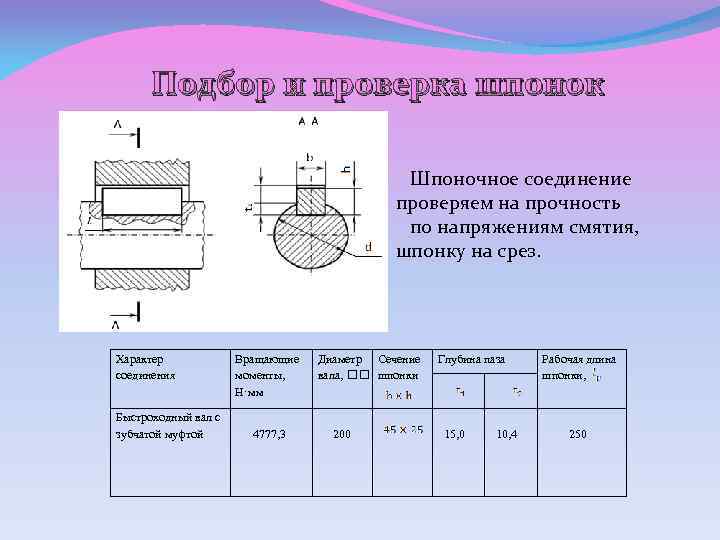

Подбор и проверка шпонок Шпоночное соединение проверяем на прочность по напряжениям смятия, шпонку на срез. Характер соединения Быстроходный вал с зубчатой муфтой Вращающие моменты, Н·мм 4777, 3 Диаметр Сечение вала, шпонки 200 Глубина паза 15, 0 10, 4 Рабочая длина шпонки, 250

Подбор муфт Муфта зубчатая ГОСТ 5006 Тип муфты Муфта зубчатая Модуль, m Момент, Н·м 63000 200 390 290 470 250 6 Число зубьев, z 56

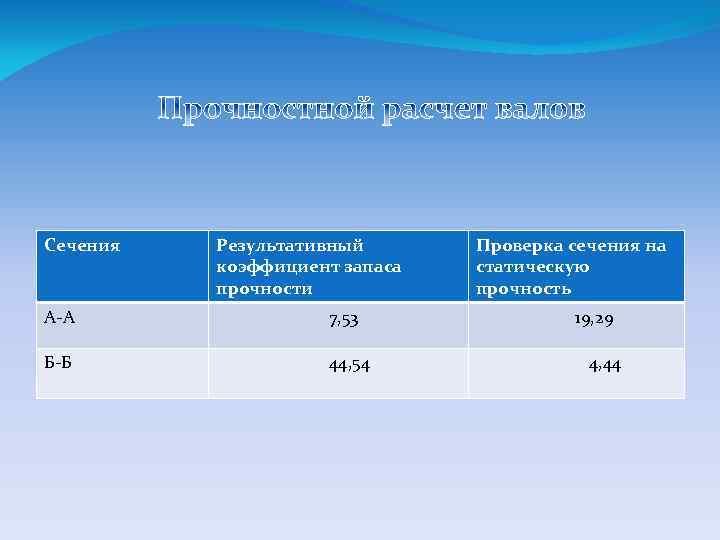

Сечения Результативный коэффициент запаса прочности А-А 7, 53 Б-Б 44, 54 Проверка сечения на статическую прочность 19, 29 4, 44

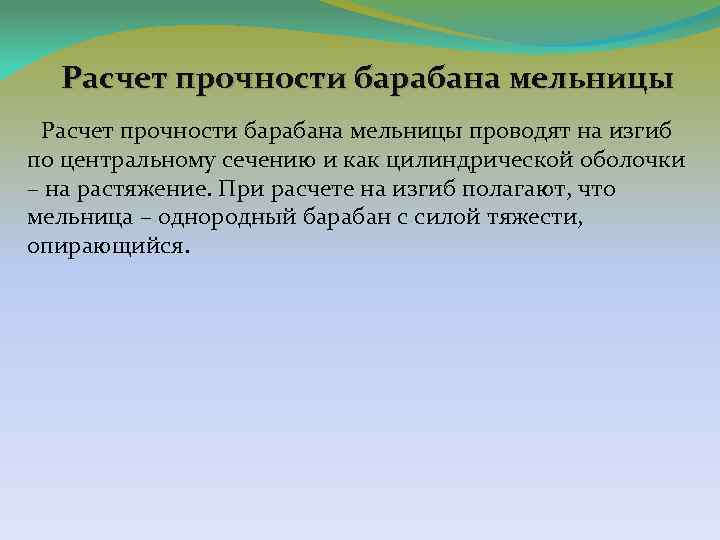

Расчет прочности барабана мельницы проводят на изгиб по центральному сечению и как цилиндрической оболочки – на растяжение. При расчете на изгиб полагают, что мельница – однородный барабан с силой тяжести, опирающийся.

Схема системы смазки мельницы

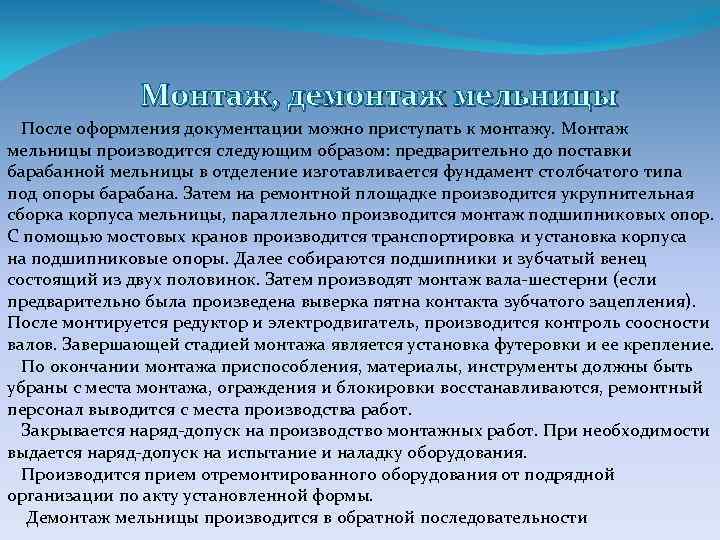

Монтаж, демонтаж мельницы После оформления документации можно приступать к монтажу. Монтаж мельницы производится следующим образом: предварительно до поставки барабанной мельницы в отделение изготавливается фундамент столбчатого типа под опоры барабана. Затем на ремонтной площадке производится укрупнительная сборка корпуса мельницы, параллельно производится монтаж подшипниковых опор. С помощью мостовых кранов производится транспортировка и установка корпуса на подшипниковые опоры. Далее собираются подшипники и зубчатый венец состоящий из двух половинок. Затем производят монтаж вала-шестерни (если предварительно была произведена выверка пятна контакта зубчатого зацепления). После монтируется редуктор и электродвигатель, производится контроль соосности валов. Завершающей стадией монтажа является установка футеровки и ее крепление. По окончании монтажа приспособления, материалы, инструменты должны быть убраны с места монтажа, ограждения и блокировки восстанавливаются, ремонтный персонал выводится с места производства работ. Закрывается наряд-допуск на производство монтажных работ. При необходимости выдается наряд-допуск на испытание и наладку оборудования. Производится прием отремонтированного оборудования от подрядной организации по акту установленной формы. Демонтаж мельницы производится в обратной последовательности

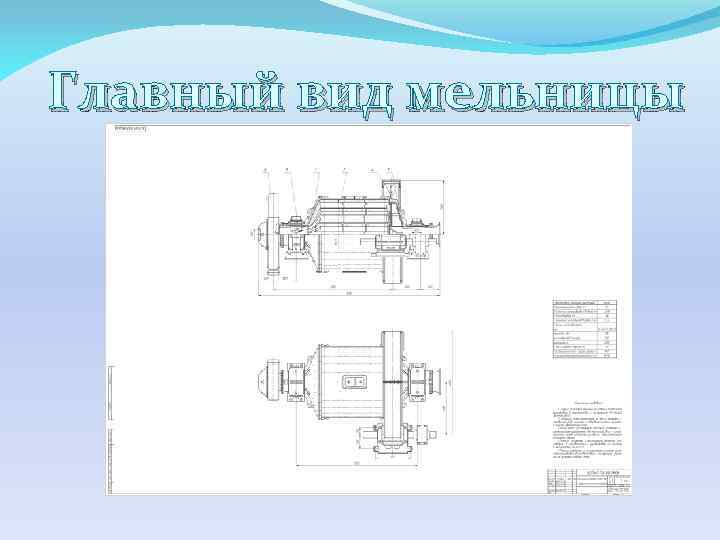

Главный вид мельницы

Привод мельницы

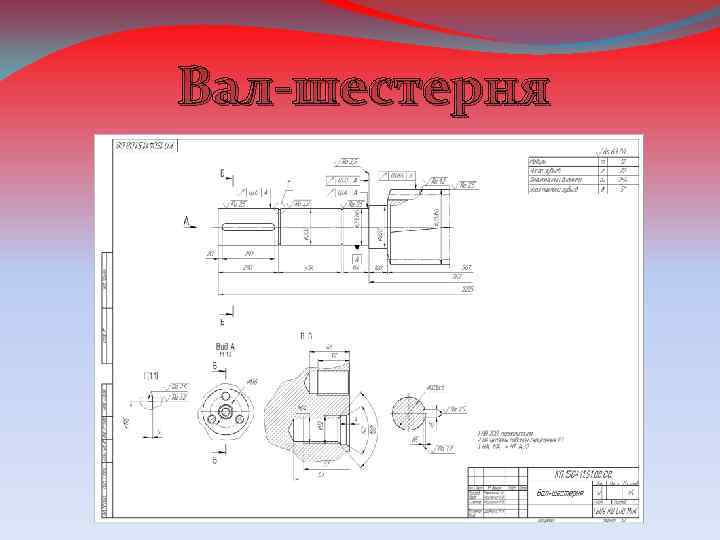

Вал-шестерня

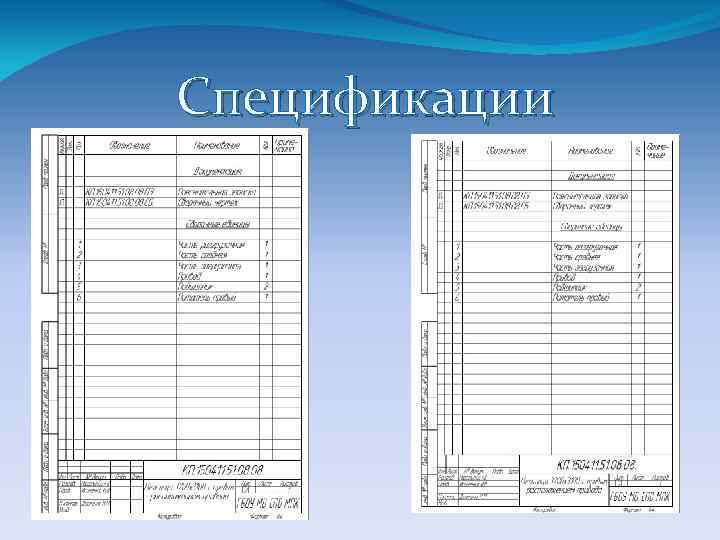

Спецификации

Экономическая часть Курсовой проект рассчитан на базе отделения разделения файнштейна рафинировочного цеха ОАО «Кольская ГМК» . Целью курсового проекта являлся расчет расходов на содержание и эксплуатацию оборудования. Задачи курсового проекта: - с помощью графика ППР (Планово-предупредительных ремонтов) рассчитать общую трудоемкость ремонтных работ; - составить сметно-финансовый расчет на оборудование и рассчитать годовую сумму амортизационных отчислений; - рассчитать численность ремонтных рабочих и годовой фонд заработной платы; - составить смету накладных расходов.

Смета расходов на содержание и эксплуатацию оборудования Статья Годовой фонд зарплаты ремонтных рабочих Страховые взносы во внебюджетные фонды, в том числе: Пенсионный фонд Фонд социального страхования Фонды обязательного медицинского страхования: - федеральный - территориальный Страхование от несчастных случаев Стоимость запчастей Сумма амортизационных отчислений Износ и ремонт малоценного оборудования Материалы на текущий ремонт Накладные расходы Прочие расходы Итого Сумма, рублей 10053025, 16 3399424, 27 2561884, 96 285748, 70 206921, 47 295602, 11 49267, 01 1827497, 62 3654995, 24 710351, 41 10053025, 16 6759569, 84 150795, 37 36608684, 07

Технико-экономические показатели курсового проекта Показатели Единицы измерения Сумма Капитальные затраты на оборудование рублей 35517570, 64 Годовая сумма амортизационных отчислений рублей 3654995, 24 Списочный состав ремонтной службы человек 29 Общая трудоёмкость ремонтных работ чел-ч 40156 Среднемесячная зарплата ремонтных рабочих рублей 28888, 00 Годовой фонд зарплаты ремонтных рабочих рублей 10053025, 16 Накладные расходы рублей 6759569, 84 Расходы на содержание и эксплуатацию оборудования рублей 36608684, 07

Спасибо за внимание !
