Курсовой проект на тему: «Автоматизация работы библиотеки на базе локальной вычислительной сети» Выполнила: студентка 109 группы Учетно-финансового факультета Пугина Наталья
Содержание 1. Классификация сетей 2. Топология сетей 3. Каналы связи 4. Характеристика каналов связи 5. Сетевые адаптеры 6. Модем 7. Цель курсового проекта 8. Анализ основных информационных потоков библиотеки 9. Схема построения сети 10. Стоимость услуг
Классификация сетей 1. Локальная сеть – компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Как правило такие сети связывают компьютеры, расположенные нарасстояниях (порядка 50 – 1000 метров) в пределах одного или нескольких близлежащих зданий. 2. Региональная (городская) сеть- объединяют абонентские системы, расположенные пределах отдельного региона – города, административного района. 3. Глобальная сеть – объединение компьютеров и локальных сетей расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов.

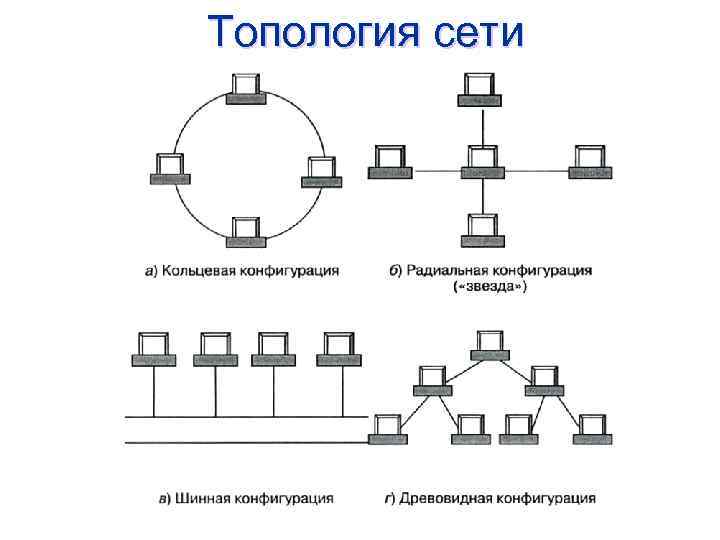

Топология сети
Обязательными компонентами любой сети являются каналы связи (проводные и беспроводные), для которых используют различные физические среды. Каналы связи 1. 2. 3. 4. 5. Телефонные линии; Коаксиальный кабель; Оптоволоконные линии; : Радиосвязь; Спутниковая связь и др.
Эффективность связи в компьютерных сетях зависит от следующих характеристик (параметров) каналов связи: Пропускной способности (скорость передачи данных), измеряемой количеством бит информации, переданной по сети в секунду; 2. Надежности – способности передавать информацию без искажений и потерь; 3. Стоимости; 4. Возможности расширения (подключения новых компьютеров и устройств). 1.
Характеристики каналов связи Тип связи Электрические кабели: Витая пара Коаксиальный кабель Телефонная линия Пропускная способность, Мбит/с Надежность Возможность расширения 10 – 100 До 10 Низкая Высокая Простая Проблематичная 1 – 2 Низкая Без проблем Абсолютная Без проблем Оптоволоконный 100 - 2000 кабель

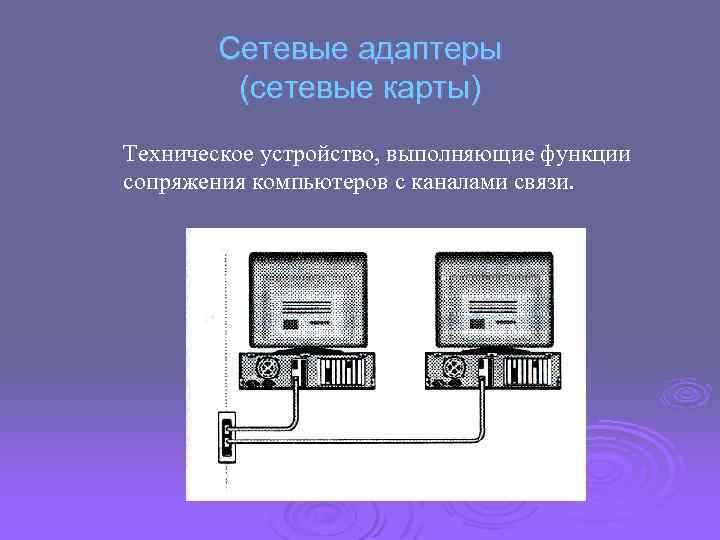

Сетевые адаптеры (сетевые карты) Техническое устройство, выполняющие функции сопряжения компьютеров с каналами связи.

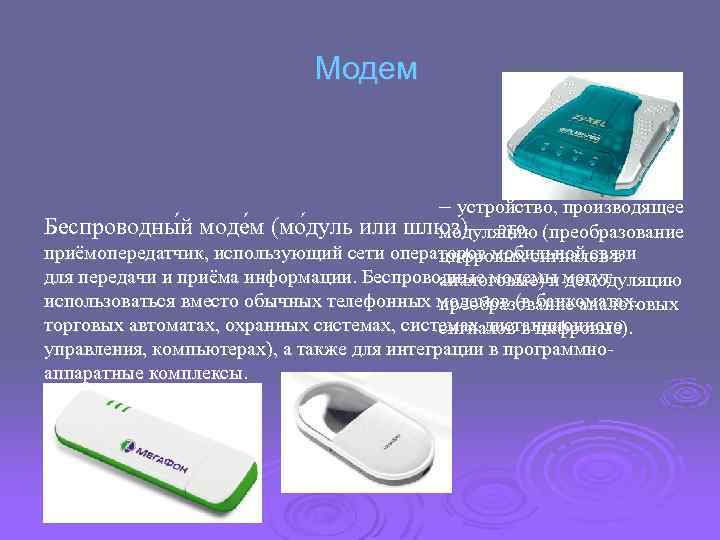

Модем – устройство, производящее Беспроводны й моде м (мо дуль или шлюз) — это (преобразование модуляцию приёмопередатчик, использующий сети операторов мобильной связи цифровых сигналов в для передачи и приёма информации. Беспроводные модемы могут аналоговые) и демодуляцию использоваться вместо обычных телефонных модемов (в банкоматах, преобразование аналоговых торговых автоматах, охранных системах, системах дистанционного сигналов в цифровые). управления, компьютерах), а также для интеграции в программноаппаратные комплексы.
Цель курсового проекта организация (модернизация) корпоративной компьютерной сети библиотеки, согласно выбранному варианту, которая позволит оптимизировать процессы документооборота, делопроизводства для повышения эффективности работы библиотеки. Схема расположения помещений библиотеки.

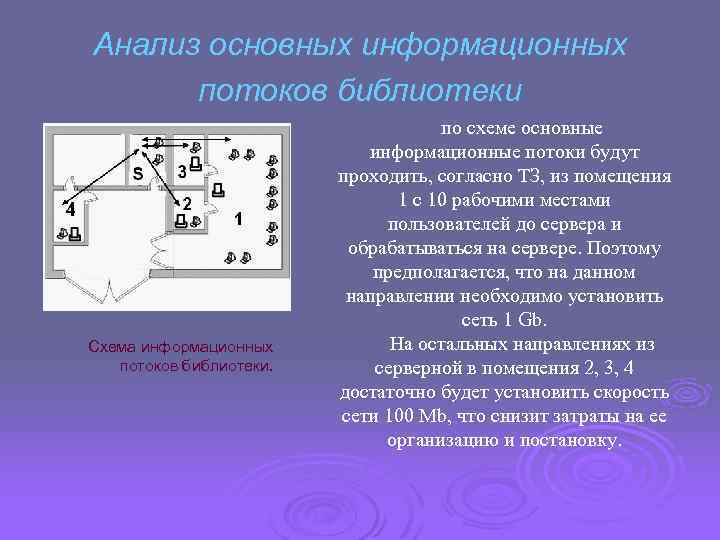

Анализ основных информационных потоков библиотеки Схема информационных потоков библиотеки. по схеме основные информационные потоки будут проходить, согласно ТЗ, из помещения 1 с 10 рабочими местами пользователей до сервера и обрабатываться на сервере. Поэтому предполагается, что на данном направлении необходимо установить сеть 1 Gb. На остальных направлениях из серверной в помещения 2, 3, 4 достаточно будет установить скорость сети 100 Мb, что снизит затраты на ее организацию и постановку.

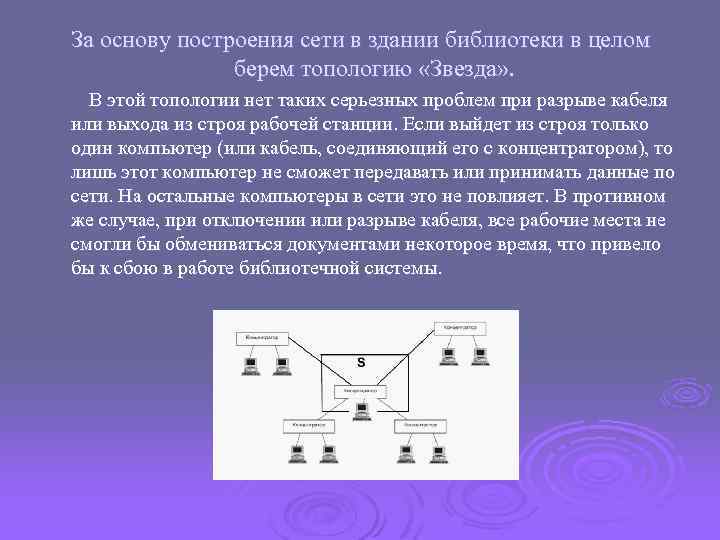

За основу построения сети в здании библиотеки в целом берем топологию «Звезда» . В этой топологии нет таких серьезных проблем при разрыве кабеля или выхода из строя рабочей станции. Если выйдет из строя только один компьютер (или кабель, соединяющий его с концентратором), то лишь этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет. В противном же случае, при отключении или разрыве кабеля, все рабочие места не смогли бы обмениваться документами некоторое время, что привело бы к сбою в работе библиотечной системы.
В нашей библиотеке используется следующее оборудование, необходимое для работы. Характеристики рабочих станций и серверов. Тип Процессор Оперативна я память Жесткий диск Видеосистема Монитор Рабоча я станци я Intel Core i 7 -920 2048 Mb DDR 3 1066 МГц 120 Гб 2. 5" SATA 5400 об/мин встроенная Philips Brilliance 225 P 1 Сервер AMD Xeon II 16 Gb. DDR 3 2000 МГц 500 Гб 2. 5" SATA 5400 об/мин AMD® Radeon HD 5770 512 Мб Philips Brilliance 225 P 1 Рабочих станций 15 (с учетом рабочего места администратора серверов) и два сервера.
В моем проекте для монтажа сети используется технология Fast Ethernet, так как скорость в 100 Мбит/с нас вполне устраивает, и все современные концентраторы поддерживают эту технологию. Сравнив все категории кабеля «Витая пара» , лучше использовать витую пару категории 5 в качестве физической среды передачи данных. Она удовлетворяет нашему условию в скорости передачи данных и является самым распространенным видом кабеля и имеет низкую цену. Также витая пара работает работы в дуплексном режиме, имеет более высокую надёжность сетей при неисправности в кабеле и большую помехозащищенность при использовании дифференциального сигнала.

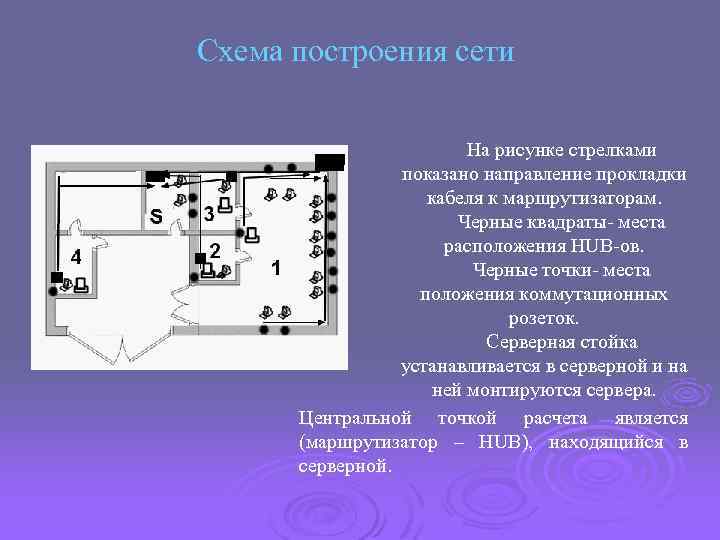

Схема построения сети На рисунке стрелками показано направление прокладки кабеля к маршрутизаторам. Черные квадраты- места расположения HUB-ов. Черные точки- места положения коммутационных розеток. Серверная стойка устанавливается в серверной и на ней монтируются сервера. Центральной точкой расчета является (маршрутизатор – HUB), находящийся в серверной.

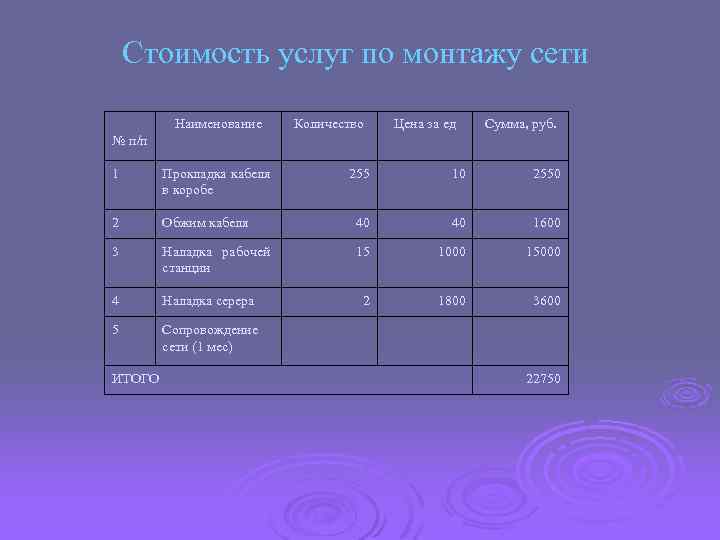

Стоимость услуг по монтажу сети Наименование Количество Цена за ед Сумма, руб. № п/п 1 Прокладка кабеля в коробе 255 10 2550 2 Обжим кабеля 40 40 1600 3 Наладка рабочей станции 15 1000 15000 4 Наладка серера 2 1800 3600 5 Сопровождение сети (1 мес) ИТОГО 22750
Количество и стоимость необходимого сетевого оборудования и материалов для прокладки локальной сети. Наименование материала или устройства Кол-во Цена единицу 1 Коммутатор switch HP V 140516 G Switch 1 (в серверной) 6306 2 Маршрутизатор router D-link DI-804 HV 4 (по помещениям) 1991 7964 3 Кабель UTP 4 одножильный витая Essential Кат 5 Е 255 12 3060 4 Серверная стойка 1 6800 5 Розетка RJ-45 15 30 450 6 Вилка RJ-45 15 4 60 7 Коммутационная панель 1 3800 8 Кабель-канал 100 м 30 3000 9 Puth-корды 18 45 810 № пп Итого пары пара за Стоимость 32250
Общая стоимость внедрения сети составит 3567. 12 + 22750 +32250 = 58567, 12 рублей. Где 3567. 12 рублей затраты на создание программного продукта Цена рассчитана без учета стоимости серверов и рабочих станций.

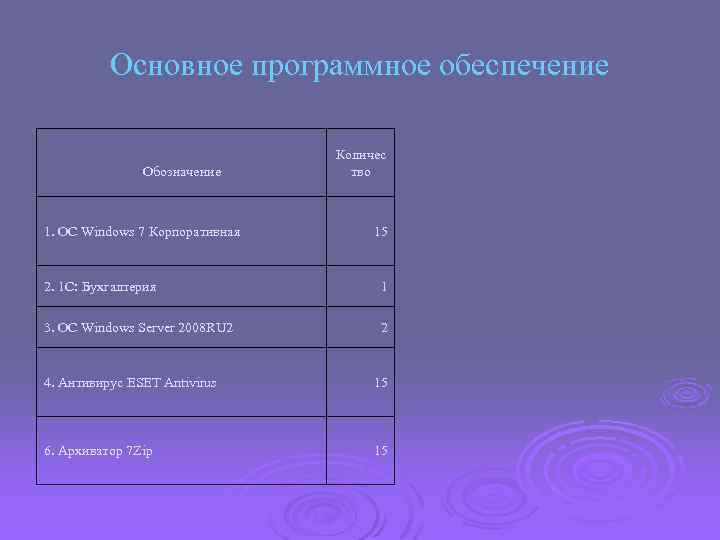

Основное программное обеспечение Обозначение 1. ОС Windows 7 Корпоративная Количес тво 15 2. 1 С: Бухгалтерия 1 3. ОС Windows Server 2008 RU 2 2 4. Антивирус ESET Antivirus 15 6. Архиватор 7 Zip 15
