Курсовой проект Мебельный цех Краткая характеристика Мебельный
Курсовой проект Мебельный цех
Краткая характеристика Мебельный цех предназначен для изготовления шкафов купе, кухонь, прихож, детских, окон, встроенной мебели и мебели для офиса. Цех получает электроснабжение от собственной комплектной трансформаторной подстанции 10/0, 4 к. В, которая расположена на расстоянии 1, 1 км от мебельного цеха. В перспективе от этой трансформаторной подстанции предусмотрено электроснабжение других участков с расчётными мощностями Рр доп=100 к. Вт, Qp. доп=120 к. ВАр По категории надёжности – потребители 1 категории. Количество рабочих смен – 3 (круглосуточно). Грунт в цехе – супесь с температурой +10° C. Каркас здания сооружен из блоков секций длиной 5 метров каждый. Размеры цеха A×B×H = 50× 40× 7 м. Все помещения, кроме технологических участков, двухэтажные высотой 3 метра.
Перечень оборудования мебельного цеха №на плане Наименование ЭО Рп, к. Вт Примечание 1, 2 Вентиляторы 7, 5 3 Компрессор 11 4 Установка окраски 5, 5 Однофазный 5, 6 Зарядные агрегаты 5, 5 Однофазные 7, 8 Токарные станки 2, 2 9, 29 Лифты вертикальные ДБ 1 4 10, 30, 15, 35 Загрузочные устройства 3 11, 31 Торцовые станки ДС 1 2, 2 12, 32, 22, 42 Транспортёры ДТ 4 3 13, 33 Многопильные станки 7, 5 14, 34 Станки для заделки 4, 1 сучков 16, 36 Фуговальные станки 6 17, 37, 20, 40 Транспортёры ДТ 6 4, 1 18, 38 Шипорезные станки ДС 35 6, 5 21, 41 Станки 4 -сторонние ДС 38 5, 5 23, 24, 43, 44 Станки постановки 2 полупетель ДС 39 19, 39 Перекладчики ДБ 14 26, 46 Сборочный полуавтомат 3 ДА 2 28, 48 Станок для снятия 2 провесов ДС 40
Сводная ведомость нагрузок Наименование Нагрузка установленная Нагрузка средняя за смену Нагрузка максимальная РУ и Рн , n, Рн. ∑, Ки cosφ tgφ m Рсм, Qсм, Sсм, nэ Км Км' Рм, Qм, Sм, Iм, электроприёмников к. Вт шт к. Вт к. Вт к. ВАр к. ВА к. А 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 ШМА 1 Вентиляторы 7, 5 2 15 0, 6 0, 8 0, 75 4, 5 3, 37 Компрессор 11 1 11 0, 7 0, 8 0, 75 7, 7 5, 7 Установка окраски 5, 5 1 5, 5 0, 6 0, 8 0, 75 3, 3 2, 4 Зарядные агрегаты 5, 5 2 11 0, 2 0, 6 1, 33 1, 1 1, 46 Лифты 4 1 4 0, 1 0, 5 1, 73 0, 4 0, 69 вертикальные Загрузочные 3 2 6 0, 6 0, 8 0, 75 0, 51 0, 38 устройства Торцевые станки 2, 2 1 2, 2 0, 17 0, 65 1, 17 0, 37 0, 43 Транспортёры ДТ 4 3 2 6 0, 25 0, 35 2, 67 0, 75 2 Многопильные 7, 5 1 7, 5 0, 17 0, 65 0, 75 1, 27 0, 95 станки Ст. для заделки 4, 1 1 4, 1 0, 17 0, 65 0, 75 0, 69 0, 51 сучков Фуговальные станки 6 1 6 0, 17 0, 65 0, 75 1, 02 0, 76 Транспортёры ДТ 6 4, 1 2 8, 2 0, 25 0, 35 2, 67 1, 02 2, 72 Шипорезные станки 6, 5 1 6, 5 0, 17 0, 65 0, 75 1, 10 0, 82 ДС 35 Станки 4 - сторон. 5, 5 1 5, 5 0, 17 0, 65 0, 75 0, 93 0, 69 ДС 38 Ст. постановки 2 2 4 0, 17 0, 65 0, 75 0, 34 0, 25 полупетель ДС 38 Перекладчики 4 1 4 0, 6 0, 8 0, 75 2, 4 1, 8 ДБ 14 Сборочные 3 1 3 0, 6 0, 8 0, 75 1, 8 1, 35 полуавтомат ДА 2
Продолжение сводной ведомости нагрузок Станок для снятия 2 1 2 0, 17 0, 65 0, 75 0, 34 0, 25 провесов Итого: 86, 24 111, 5 0, 26 0, 74 0, 90 m> 29, 52 26, 53 39, 68 24 1, 2 1 37, 78 26, 53 46, 16 4 3 8 ШМА 2 Токарные станки 2, 2 2 4, 4 0, 17 0, 65 0, 75 0, 37 0, 27 Лифт 4 1 4 0, 1 0, 5 1, 73 0, 4 0, 69 вертикальный ДБ 1 К Загрузочные 3 2 6 0, 6 0, 8 0, 75 1, 8 1, 35 устройства Торцевые станки 2, 2 1 2, 2 0, 17 0, 65 1, 17 0, 37 0, 43 ДС 1 Транспортёры ДТ 4 3 2 6 0, 25 0, 35 2, 67 0, 75 2 Многопильные 7, 5 1 7, 5 0, 17 065 0, 75 1, 27 0, 95 станки Ст. для заделки 4, 1 1 4, 1 0, 17 0, 65 0, 75 0, 69 0, 51 сучков Фуговальные 6 1 6 0, 17 0, 65 0, 75 1, 02 0, 76 станки Транспортёры ДТ 6 4, 1 2 8, 2 0, 25 0, 35 2, 67 1, 02 2, 72 Шипорезные 6, 5 1 6, 5 0, 17 0, 65 0, 75 1, 10 0, 85 станки Станки 4 -сторон. 5, 5 1 5, 5 0, 17 0, 65 0, 75 0, 93 0, 69 ДС 38 Ст. постановки 2 2 4 0, 17 0, 65 0, 75 0, 34 0, 25 полупетель ДС 39 Переключатели 4 1 4 0, 6 0, 8 0, 75 2, 4 1, 8 ДБ 14 Сборочный 3 1 3 0, 6 0, 8 0, 75 1, 8 1, 35 полуавтомат Станок для снятия 2 1 2 0, 17 0, 65 0, 75 0, 34 0, 25 провесов Итого: 59, 20 73, 4 0, 21 0, 91 0, 45 >3 14, 6 15, 87 21, 56 20 1, 5 1 21, 9 15, 87 69, 90 1 ЩО 39, 38 0, 85 0, 95 0, 33 33, 47 11, 04 35, 24 Итого на ШНН 93, 15 53, 44 107, 3

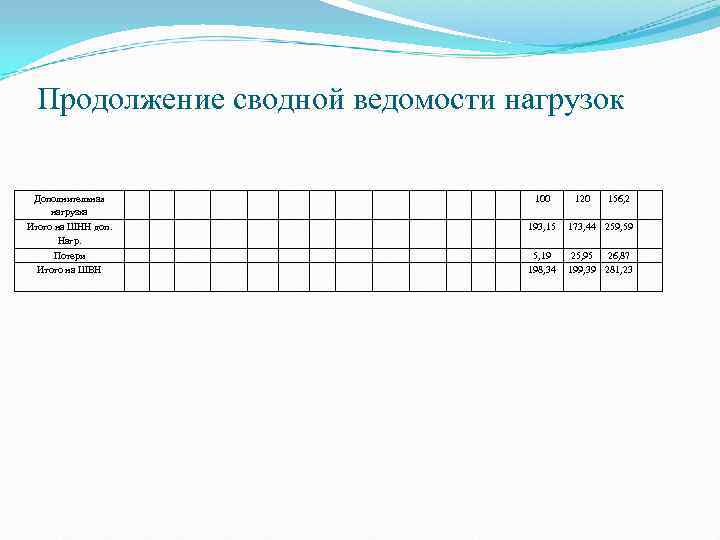

Продолжение сводной ведомости нагрузок Дополнительная 100 120 156, 2 нагрузка Итого на ШНН доп. 193, 15 173, 44 259, 59 Нагр. Потери 5, 19 25, 95 26, 87 Итого на ШВН 198, 34 199, 39 281, 23
Выбор числа и мощности трансформаторов на подстанцию Тип ΔРх. х ΔР кз Uк. з Ix. x % Rт Хт Zт Zт’ Стоимость к. Вт % руб ТМ- 740 3700 4, 5 2, 3 9, 4 27, 2 28, 7 311 119, 000 250/10/0, 4 ТМ- 510 2650 4, 5 2, 4 16, 6 41, 7 45 486 95, 000 160/10/0, 4 Трансформатор ТМ-250/10/0, 4
Выбор компенсирующего устройства Параметры cosφ tgφ Рмах к. Вт Q мах к. ВАр Sмах к. ВА Итого на 0, 74 0, 89 193, 15 173, 44 259, 59 ШНН без КУ 2*40 Итого на 0, 92 0, 43 193, 15 93, 44 214, 56 ШНН С КУ Потери в 5, 19 25, 95 26, 46 трансформато ре Всего на ШВН 198, 34 119, 39 231, 5 2 УК 4 -0, 415 -40
Выбор кабеля Кабель АВВГ 3 25

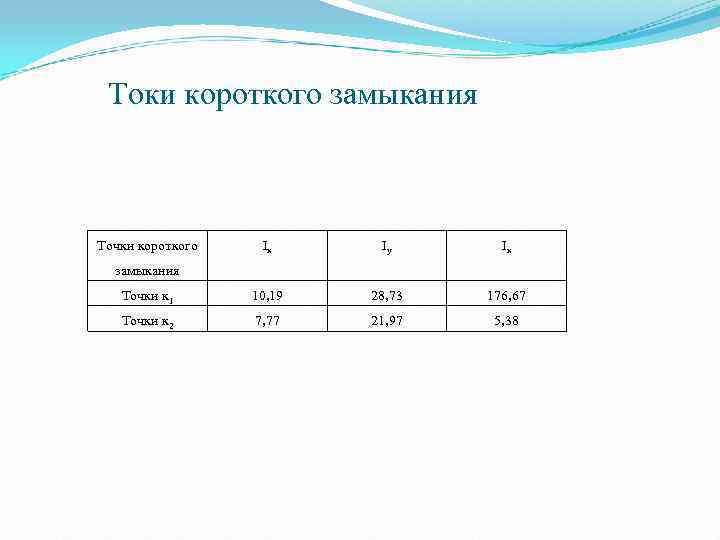

Токи короткого замыкания Точки короткого Iк Iу Iк замыкания Точки к 1 10, 19 28, 73 176, 67 Точки к 2 7, 77 21, 97 5, 38

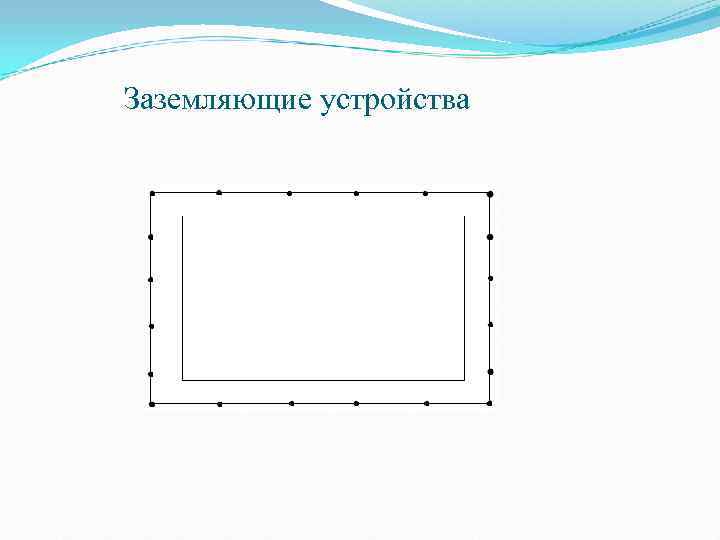

Заземляющие устройства

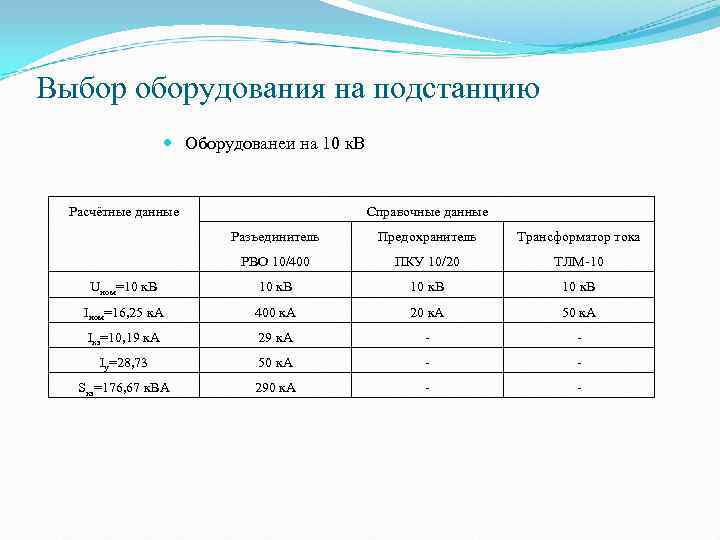

Выбор оборудования на подстанцию Оборудованеи на 10 к. В Расчётные данные Справочные данные Разъединитель Предохранитель Трансформатор тока РВО 10/400 ПКУ 10/20 ТЛМ-10 Uном=10 к. В 10 к. В Iном=16, 25 к. А 400 к. А 20 к. А 50 к. А Iкз=10, 19 к. А 29 к. А - Iу=28, 73 50 к. А - Sкз=176, 67 к. ВА 290 к. А -
Оборудование на 0, 4 к. В Расчётные данные Справочные данные Автоматические Трансформатор тока выключатели ТТИ-А ВА 52 -39 Uном=0, 4 к. В Iном=407, 57 А Iном=500 А
Релейная защита
Курсовой проект.ppt
- Количество слайдов: 14
