КУРСОВОЙ ЭКЗАМЕН по дисциплинам «Служба РАВ и «ОПДАБ» за 4 -й курс 8 -й семестр Учебные цели 1. Углубить знания по учебным дисциплинам. 2. Проверить качество самостоятельной подготовки. 3. Оценить знания и умения по экзаменационным вопросам.

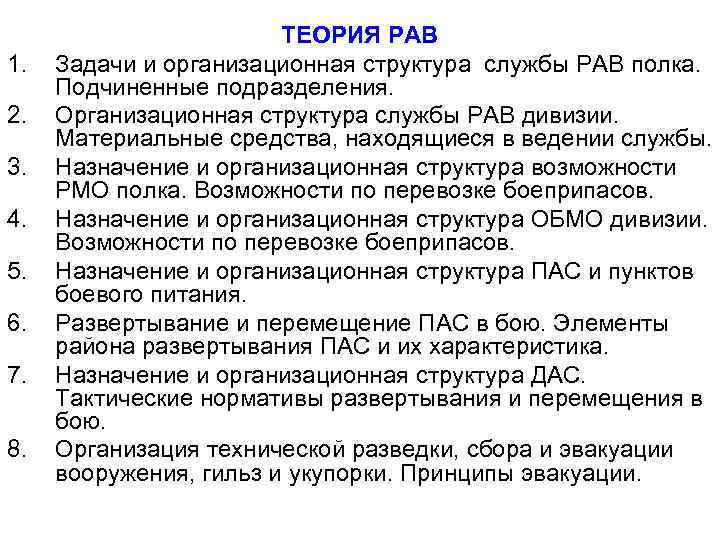

1. 2. 3. 4. 5. 6. 7. 8. ТЕОРИЯ РАВ Задачи и организационная структура службы РАВ полка. Подчиненные подразделения. Организационная структура службы РАВ дивизии. Материальные средства, находящиеся в ведении службы. Назначение и организационная структура возможности РМО полка. Возможности по перевозке боеприпасов. Назначение и организационная структура ОБМО дивизии. Возможности по перевозке боеприпасов. Назначение и организационная структура ПАС и пунктов боевого питания. Развертывание и перемещение ПАС в бою. Элементы района развертывания ПАС и их характеристика. Назначение и организационная структура ДАС. Тактические нормативы развертывания и перемещения в бою. Организация технической разведки, сбора и эвакуации вооружения, гильз и укупорки. Принципы эвакуации.

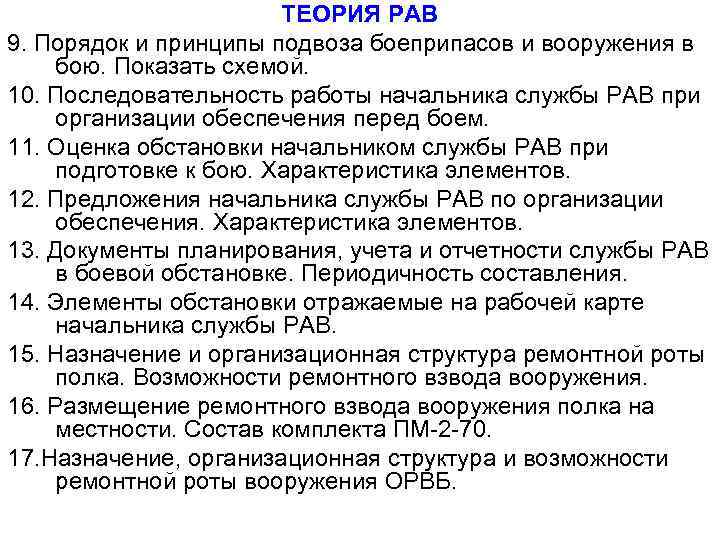

ТЕОРИЯ РАВ 9. Порядок и принципы подвоза боеприпасов и вооружения в бою. Показать схемой. 10. Последовательность работы начальника службы РАВ при организации обеспечения перед боем. 11. Оценка обстановки начальником службы РАВ при подготовке к бою. Характеристика элементов. 12. Предложения начальника службы РАВ по организации обеспечения. Характеристика элементов. 13. Документы планирования, учета и отчетности службы РАВ в боевой обстановке. Периодичность составления. 14. Элементы обстановки отражаемые на рабочей карте начальника службы РАВ. 15. Назначение и организационная структура ремонтной роты полка. Возможности ремонтного взвода вооружения. 16. Размещение ремонтного взвода вооружения полка на местности. Состав комплекта ПМ 2 70. 17. Назначение, организационная структура и возможности ремонтной роты вооружения ОРВБ.
ТЕОРИЯ РАВ 18. Назначение эксплуатации вооружения. Характеристика разделов эксплуатации. 19. Виды технического обслуживания и ремонта и их характеристика. 20. Принципы организации ремонта вооружения в боевых условиях. Вид и метод ремонта. 21. Организация хранения вооружения и боеприпасов. Основные элементы парка воинской части. 22. Организация контроля состояния вооружения. Периодичность осмотра и проверки вооружения должностными лицами. 23. Виды категорий вооружения. Порядок перевода из категории в категорию. 24. Годовой план эксплуатации вооружения. Порядок составления и содержание. 25. Месячный план эксплуатации вооружения и план задание ремонтному подразделению. Порядок составления и содержание.

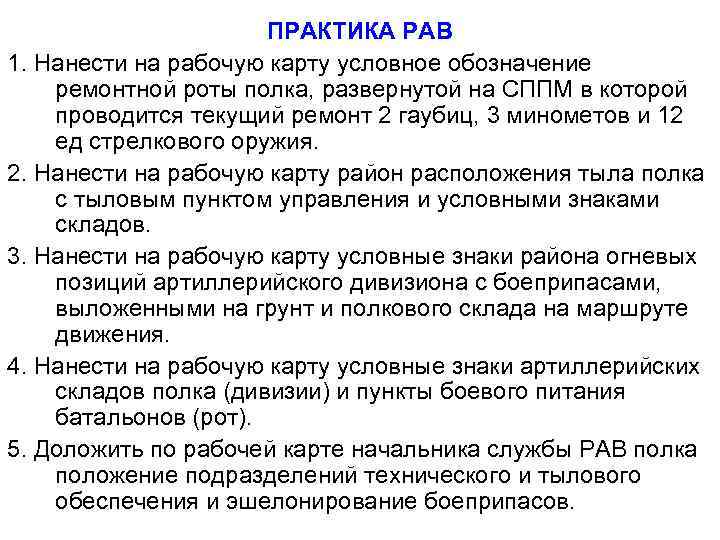

ПРАКТИКА РАВ 1. Нанести на рабочую карту условное обозначение ремонтной роты полка, развернутой на СППМ в которой проводится текущий ремонт 2 гаубиц, 3 минометов и 12 ед стрелкового оружия. 2. Нанести на рабочую карту район расположения тыла полка с тыловым пунктом управления и условными знаками складов. 3. Нанести на рабочую карту условные знаки района огневых позиций артиллерийского дивизиона с боеприпасами, выложенными на грунт и полкового склада на маршруте движения. 4. Нанести на рабочую карту условные знаки артиллерийских складов полка (дивизии) и пункты боевого питания батальонов (рот). 5. Доложить по рабочей карте начальника службы РАВ полка положение подразделений технического и тылового обеспечения и эшелонирование боеприпасов.
РАВ Задача 6. Составить заявку на перевозку к 18. 00 19. 05 автомобильным транспортом 122 мм выстрелов к Д 30 (480 шт. ), если расстояние между складами дивизии и полка 50 км. Боеприпасы получить на ДАС (время на загрузку 12 мин/машину), разгрузить на ПАС (разгрузки 6 мин/машину). В одном ящике укладывается 2 выстрела. В грузовую машину загружаются 48 ящ. Необходимо автомобилей 480/96)=5 машин. Средняя скорость движения колонны 25 км/ч. Время на движение с ДАС на ПАС 50 км/25 км/ч = 2 часа. Время на загрузку 5*12=1 час. Время на вызгрузку 5*6=0, 5 час. Отсюда время готовности к погрузке 18. 00 2 1 0, 5 час=14. 30

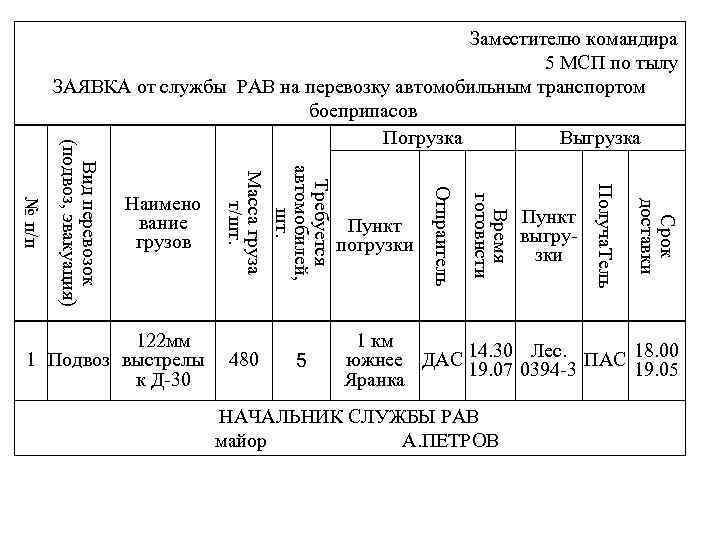

Срок доставки 5 Пункт выгрузки Получа. Тель 480 Время готовнсти 122 мм 1 Подвоз выстрелы к Д-30 Пункт погрузки Отпраитель Наимено вание грузов Требуется автомобилей, шт. Масса груза т/шт. № п/п Вид перевозок (подвоз, эвакуация) Заместителю командира 5 МСП по тылу ЗАЯВКА от службы РАВ на перевозку автомобильным транспортом боеприпасов Погрузка Выгрузка 1 км Лес. южнее ДАС 14. 30 0394 -3 ПАС 18. 00 19. 07 19. 05 Яранка НАЧАЛЬНИК СЛУЖБЫ РАВ майор А. ПЕТРОВ

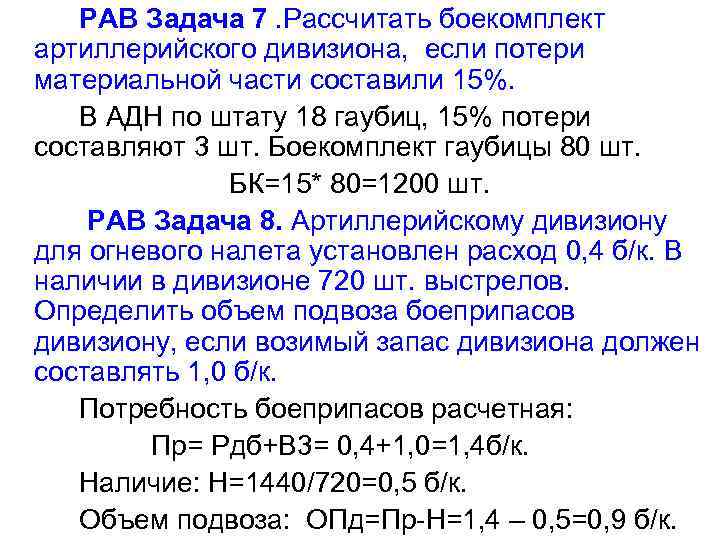

РАВ Задача 7. Рассчитать боекомплект артиллерийского дивизиона, если потери материальной части составили 15%. В АДН по штату 18 гаубиц, 15% потери составляют 3 шт. Боекомплект гаубицы 80 шт. БК=15* 80=1200 шт. РАВ Задача 8. Артиллерийскому дивизиону для огневого налета установлен расход 0, 4 б/к. В наличии в дивизионе 720 шт. выстрелов. Определить объем подвоза боеприпасов дивизиону, если возимый запас дивизиона должен составлять 1, 0 б/к. Потребность боеприпасов расчетная: Пр= Рдб+В 3= 0, 4+1, 0=1, 4 б/к. Наличие: Н=1440/720=0, 5 б/к. Объем подвоза: ОПд=Пр Н=1, 4 – 0, 5=0, 9 б/к.
РАВ Задача 9. Полку на день боя установлен расход артиллерийских боеприпасов в объеме 1, 3 б/к. В наличии в дивизионе 0, 7 б. к. , а на полковом складе 0, 2 б. к. Определить объем подвоза боеприпасов, если возимый запас полка должен составлять 1, 5 б/к. Потребность боеприпасов расчетная: Пр=Рдб+ВЗ=1, 3+1, 5=2, 8 б/к. Наличие: Н= 0, 7+0, 2=0, 9 б/к. Объем подвоза: ОПд=2, 8 0, 9=1, 9 б/к. РАВ Задача 10. Определить объем подвоза боеприпасов артиллерийскому дивизиону в ходе боя, если к началу боя подается 1008 выстрелов. Потребность в боеприпасах на день боя составляет 3, 6 б/к. В наличии 1, 4 б/к. Объем подвоза на день боя: ОП=Пр Н= 3, 6 1, 4=2, 2 б/к. Объем подвоза до начала боя: ОПнб =1008/1440=0, 7 б/к. Объем подвоза в ходе боя: ОПхб = ОПд ОПнб=2, 2 0, 7=1, 5 б/к.

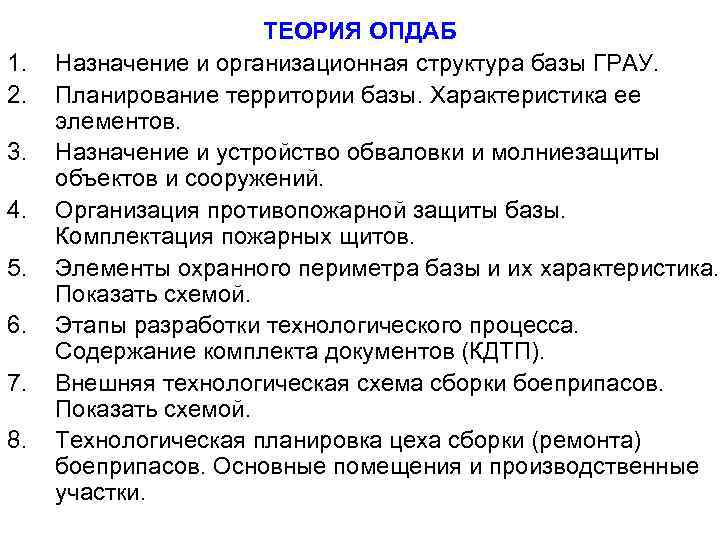

1. 2. 3. 4. 5. 6. 7. 8. ТЕОРИЯ ОПДАБ Назначение и организационная структура базы ГРАУ. Планирование территории базы. Характеристика ее элементов. Назначение и устройство обваловки и молниезащиты объектов и сооружений. Организация противопожарной защиты базы. Комплектация пожарных щитов. Элементы охранного периметра базы и их характеристика. Показать схемой. Этапы разработки технологического процесса. Содержание комплекта документов (КДТП). Внешняя технологическая схема сборки боеприпасов. Показать схемой. Технологическая планировка цеха сборки (ремонта) боеприпасов. Основные помещения и производственные участки.

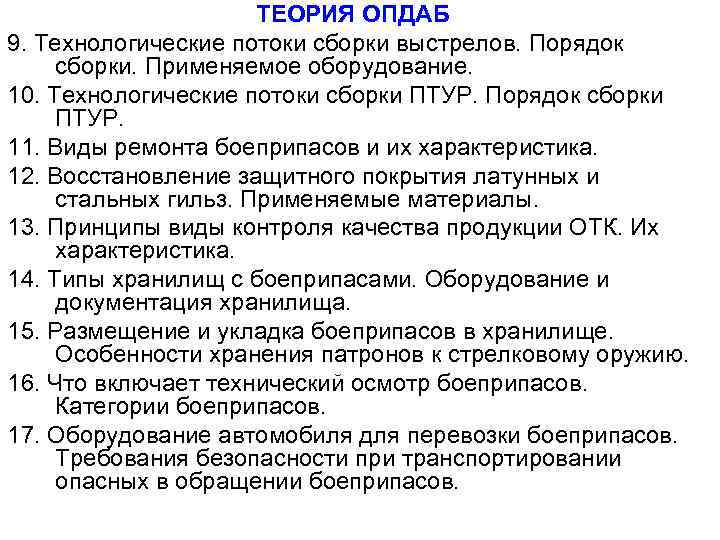

ТЕОРИЯ ОПДАБ 9. Технологические потоки сборки выстрелов. Порядок сборки. Применяемое оборудование. 10. Технологические потоки сборки ПТУР. Порядок сборки ПТУР. 11. Виды ремонта боеприпасов и их характеристика. 12. Восстановление защитного покрытия латунных и стальных гильз. Применяемые материалы. 13. Принципы виды контроля качества продукции ОТК. Их характеристика. 14. Типы хранилищ с боеприпасами. Оборудование и документация хранилища. 15. Размещение и укладка боеприпасов в хранилище. Особенности хранения патронов к стрелковому оружию. 16. Что включает технический осмотр боеприпасов. Категории боеприпасов. 17. Оборудование автомобиля для перевозки боеприпасов. Требования безопасности при транспортировании опасных в обращении боеприпасов.

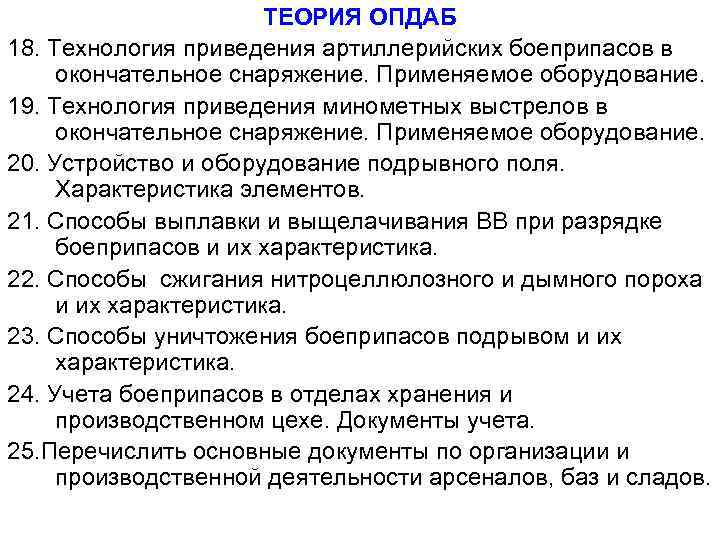

ТЕОРИЯ ОПДАБ 18. Технология приведения артиллерийских боеприпасов в окончательное снаряжение. Применяемое оборудование. 19. Технология приведения минометных выстрелов в окончательное снаряжение. Применяемое оборудование. 20. Устройство и оборудование подрывного поля. Характеристика элементов. 21. Способы выплавки и выщелачивания ВВ при разрядке боеприпасов и их характеристика. 22. Способы сжигания нитроцеллюлозного и дымного пороха и их характеристика. 23. Способы уничтожения боеприпасов подрывом и их характеристика. 24. Учета боеприпасов в отделах хранения и производственном цехе. Документы учета. 25. Перечислить основные документы по организации и производственной деятельности арсеналов, баз и сладов.

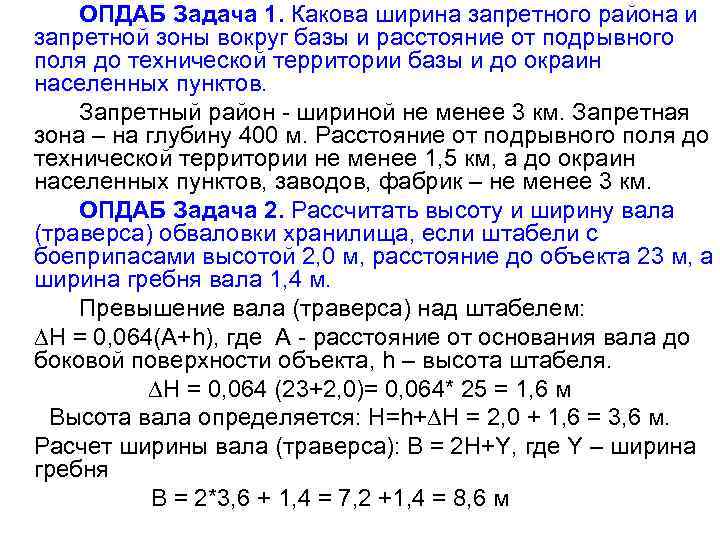

ОПДАБ Задача 1. Какова ширина запретного района и запретной зоны вокруг базы и расстояние от подрывного поля до технической территории базы и до окраин населенных пунктов. Запретный район шириной не менее 3 км. Запретная зона – на глубину 400 м. Расстояние от подрывного поля до технической территории не менее 1, 5 км, а до окраин населенных пунктов, заводов, фабрик – не менее 3 км. ОПДАБ Задача 2. Рассчитать высоту и ширину вала (траверса) обваловки хранилища, если штабели с боеприпасами высотой 2, 0 м, расстояние до объекта 23 м, а ширина гребня вала 1, 4 м. Превышение вала (траверса) над штабелем: ∆H = 0, 064(А+h), где А расстояние от основания вала до боковой поверхности объекта, h – высота штабеля. ∆H = 0, 064 (23+2, 0)= 0, 064* 25 = 1, 6 м Высота вала определяется: Н=h+∆H = 2, 0 + 1, 6 = 3, 6 м. Расчет ширины вала (траверса): В = 2 H+Y, где Y – ширина гребня В = 2*3, 6 + 1, 4 = 7, 2 +1, 4 = 8, 6 м
ОПДАБ Задача 3. Определить количество элементов артиллерийского выстрела для выборочного контроля перед сборкой партии 1000 шт. Снаряды хранились 2 года, гильзы новые, заряды (контроль на соответствие массы). Выборочный инструментальный контроль снарядов перед сборкой: осматривается 1% от партии (если снаряды хранились до сборки менее 1 года), 2% (от 1 до 3 лет), 5% (более 3 лет). Новые гильзы перед сборкой проверяются в количестве не менее 0, 5 % от партии. Заряды проходят контроль на соответствие массы заряда, указанной в карточке паспорте, не менее 1% от партии. ИТОГО снарядов: 1000*2%=20 шт. Гильзы: 1000*0, 5%=5 шт. Заряды: 1000*1%=10 шт. ОПДАБ Задача 4. Определить количество боеприпасов, представляемых на контроль ОТК от партии готовых выстрелов (1300 шт. ) и количество боеприпасов подлежащих разделке для проверки правильности сборки. Для контроля качества готовой продукции ОТК отбирает 10% готовых боеприпасов от партии (но не менее 10 штук): 1300*10% = 130 шт. Для проверки правильности сборки выстрелов 30% изделий из числа отобранных для контроля подвергаются раздел ке: 130*30% = 39 шт.

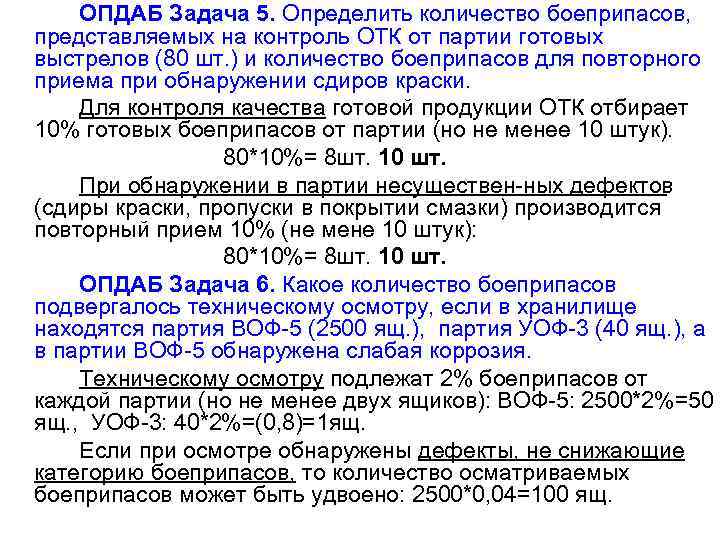

ОПДАБ Задача 5. Определить количество боеприпасов, представляемых на контроль ОТК от партии готовых выстрелов (80 шт. ) и количество боеприпасов для повторного приема при обнаружении сдиров краски. Для контроля качества готовой продукции ОТК отбирает 10% готовых боеприпасов от партии (но не менее 10 штук). 80*10%= 8 шт. 10 шт. При обнаружении в партии несуществен ных дефектов (сдиры краски, пропуски в покрытии смазки) производится повторный прием 10% (не мене 10 штук): 80*10%= 8 шт. 10 шт. ОПДАБ Задача 6. Какое количество боеприпасов подвергалось техническому осмотру, если в хранилище находятся партия ВОФ 5 (2500 ящ. ), партия УОФ 3 (40 ящ. ), а в партии ВОФ 5 обнаружена слабая коррозия. Техническому осмотру подлежат 2% боеприпасов от каждой партии (но не менее двух ящиков): ВОФ 5: 2500*2%=50 ящ. , УОФ 3: 40*2%=(0, 8)=1 ящ. Если при осмотре обнаружены дефекты, не снижающие категорию боеприпасов, то количество осматриваемых боеприпасов может быть удвоено: 2500*0, 04=100 ящ.

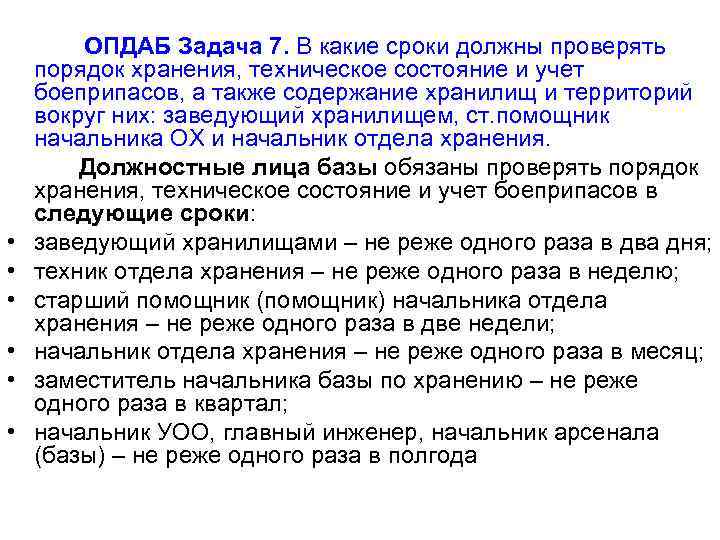

• • • ОПДАБ Задача 7. В какие сроки должны проверять порядок хранения, техническое состояние и учет боеприпасов, а также содержание хранилищ и территорий вокруг них: заведующий хранилищем, ст. помощник начальника ОХ и начальник отдела хранения. Должностные лица базы обязаны проверять порядок хранения, техническое состояние и учет боеприпасов в следующие сроки: заведующий хранилищами – не реже одного раза в два дня; техник отдела хранения – не реже одного раза в неделю; старший помощник (помощник) начальника отдела хранения – не реже одного раза в две недели; начальник отдела хранения – не реже одного раза в месяц; заместитель начальника базы по хранению – не реже одного раза в квартал; начальник УОО, главный инженер, начальник арсенала (базы) – не реже одного раза в полгода
