Курсовий проект З дисципліни: “ Збалансоване природокористування ” На тему: “ Розробка проекту природоохоронних заходів для зменшення антропогенного навантаження на довкілля від Публічного акціонерного товариства “ Харківський тракторний завод ім. С. Орджонікідзе “. Спеціалізувати заходи на зменшення концентрації викидів шкідливих речовин: заліза оксид - 180 мг/м 3, марганець та його сполуки - 31, 5 мг/м 3, хром шестивалентний - 32 мг/м 3, ангідрид сірчистий - 3016 мг/м 3, діоксид азоту - 3215, 3 мг/м 3, карбону оксид - 90253, 75 мг/м 3, пил із вмістом кремнію >70% - 838, 4 мг/м 3. ” Виконала студентка групи ЕП-41 Кустенко К. В. Перевірила: Зеленська Н. С.
Місце розташування АТ “ХТЗ”

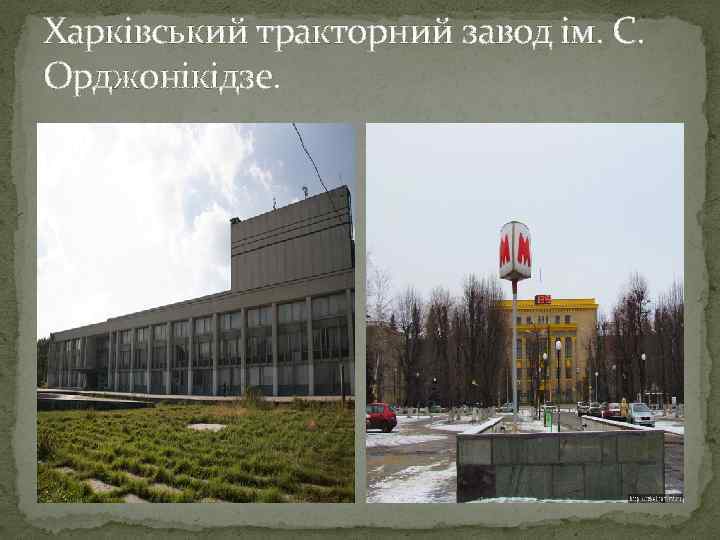

Харківський тракторний завод ім. С. Орджонікідзе.

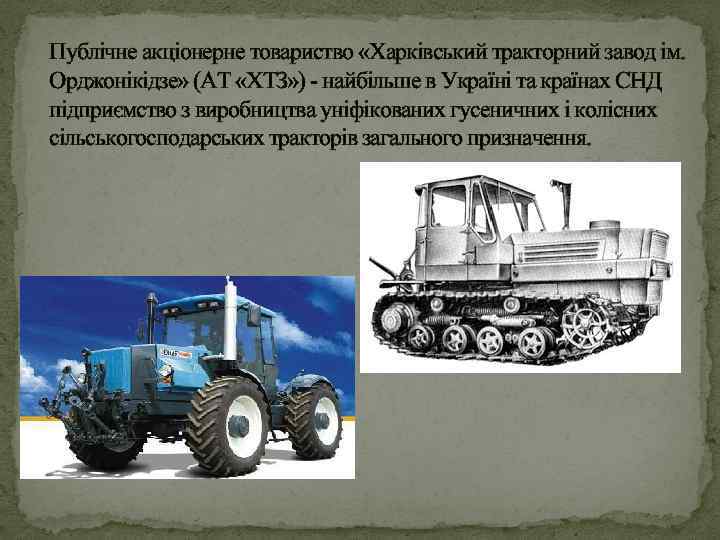

Публічне акціонерне товариство «Харківський тракторний завод ім. Орджонікідзе» (АТ «ХТЗ» ) - найбільше в Україні та країнах СНД підприємство з виробництва уніфікованих гусеничних і колісних сільськогосподарських тракторів загального призначення.
На сьогодні продукція АТ «ХТЗ» представлена широкою гамою тракторів потужністю від 35 до 190 к. с. Це колісні та гусеничні трактори загального призначення, орнопросапні, трактори малої потужності, які агрегуються (поєднуються) з більш ніж 250 найменуваннями сільгоспмашин та знарядь. Крім тракторів завод випускає порожньо будівельну та спецтехніку (на базі тракторів), гусеничні тягачі, гарячоштамповані заготівлі, складно ріжучий інструмент і технологічне оснащення, лиття, товари народного споживання, запасні частини. Вироблена заводом техніка використовується в сільському господарстві, житло комунгоспі, будівництві, промисловому виробництві, для транспортування великих вантажів. Значна частина техніки йде на експорт.

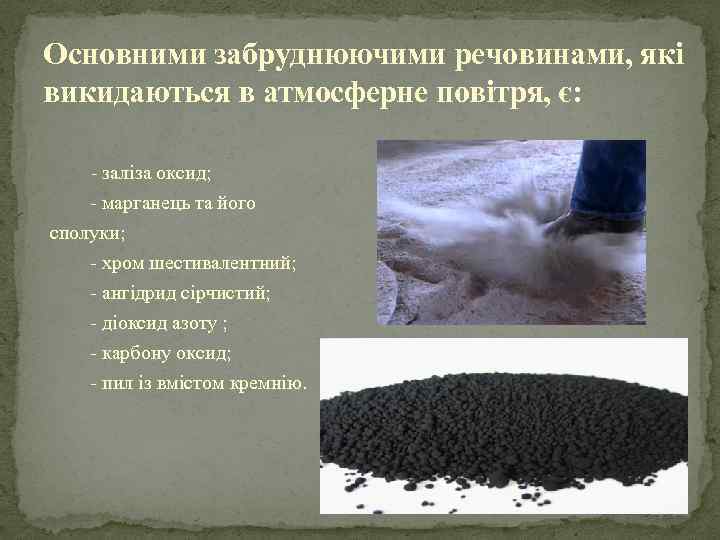

Основними забруднюючими речовинами, які викидаються в атмосферне повітря, є: - заліза оксид; - марганець та його сполуки; - хром шестивалентний; - ангідрид сірчистий; - діоксид азоту ; - карбону оксид; - пил із вмістом кремнію.

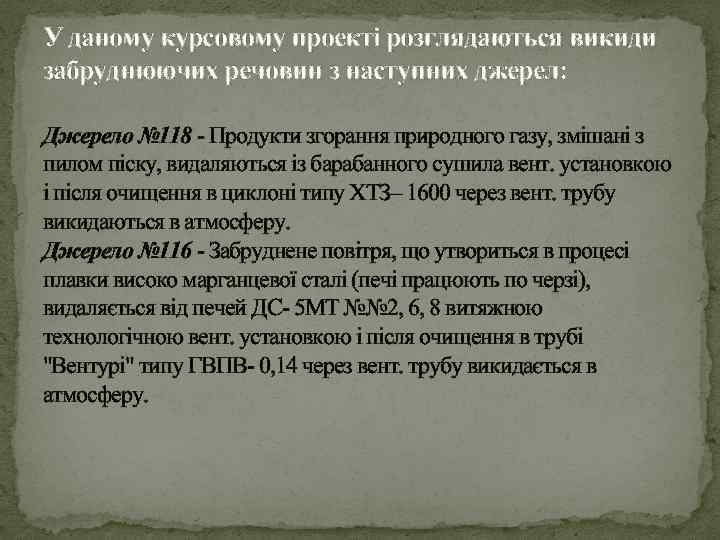

У даному курсовому проекті розглядаються викиди забруднюючих речовин з наступних джерел: Джерело № 118 - Продукти згорання природного газу, змішані з пилом піску, видаляються із барабанного сушила вент. установкою і після очищення в циклоні типу ХТЗ– 1600 через вент. трубу викидаються в атмосферу. Джерело № 116 - Забруднене повітря, що утвориться в процесі плавки високо марганцевої сталі (печі працюють по черзі), видаляється від печей ДС- 5 МТ №№ 2, 6, 8 витяжною технологічною вент. установкою і після очищення в трубі "Вентурі" типу ГВПВ- 0, 14 через вент. трубу викидається в атмосферу.

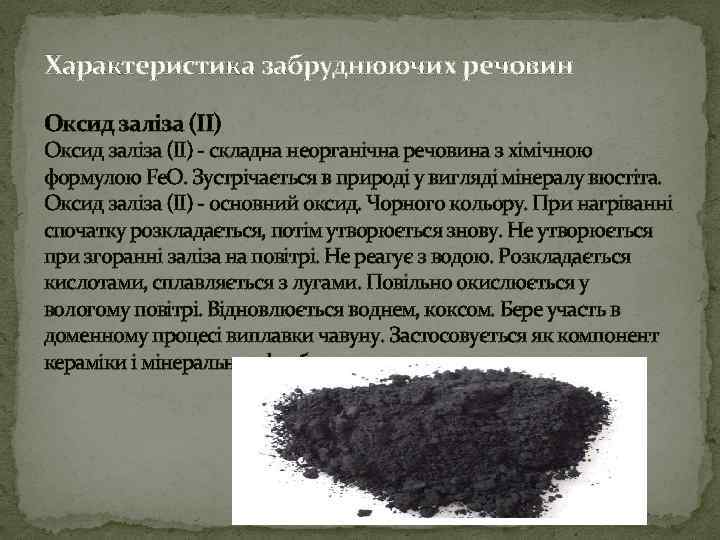

Характеристика забруднюючих речовин Оксид заліза (II) - складна неорганічна речовина з хімічною формулою Fe. O. Зустрічається в природі у вигляді мінералу вюстіта. Оксид заліза (II) - основний оксид. Чорного кольору. При нагріванні спочатку розкладається, потім утворюється знову. Не утворюється при згоранні заліза на повітрі. Не реагує з водою. Розкладається кислотами, сплавляється з лугами. Повільно окислюється у вологому повітрі. Відновлюється воднем, коксом. Бере участь в доменному процесі виплавки чавуну. Застосовується як компонент кераміки і мінеральних фарб.

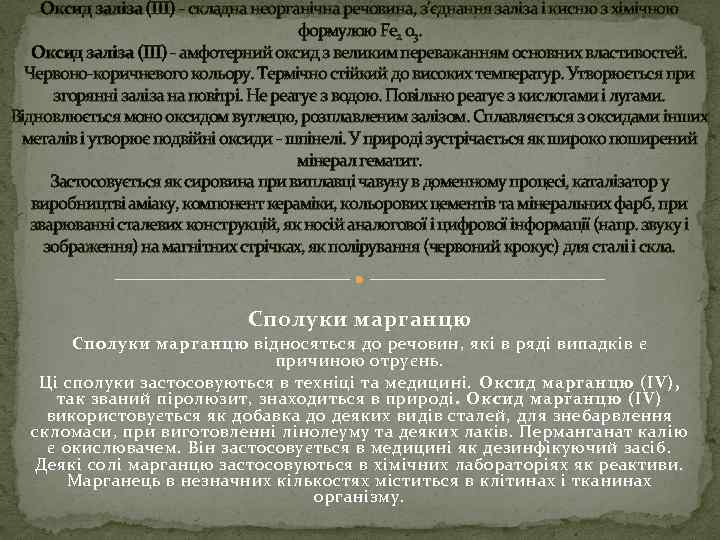

Оксид заліза (III) - складна неорганічна речовина, з’єднання заліза і кисню з хімічною формулою Fe 2 03. Оксид заліза (III) - амфотерний оксид з великим переважанням основних властивостей. Червоно-коричневого кольору. Термічно стійкий до високих температур. Утворюється при згорянні заліза на повітрі. Не реагує з водою. Повільно реагує з кислотами і лугами. Відновлюється моно оксидом вуглецю, розплавленим залізом. Сплавляється з оксидами інших металів і утворює подвійні оксиди - шпінелі. У природі зустрічається як широко поширений мінерал гематит. Застосовується як сировина при виплавці чавуну в доменному процесі, каталізатор у виробництві аміаку, компонент кераміки, кольорових цементів та мінеральних фарб, при зварюванні сталевих конструкцій, як носій аналогової і цифрової інформації (напр. звуку і зображення) на магнітних стрічках, як полірування (червоний крокус) для сталі і скла. Сполуки марганцю відносяться до речовин, які в ряді випадків є причиною отруєнь. Ці сполуки застосовуються в техніці та медицині. Оксид марганцю (IV), так званий піролюзит, знаходиться в природі. Оксид марганцю (IV) використовується як добавка до деяких видів сталей, для знебарвлення скломаси, при виготовленні лінолеуму та деяких лаків. Перманганат калію є окислювачем. Він застосовується в медицині як дезинфікуючий засіб. Деякі солі марганцю застосовуються в хімічних лабораторіях як реактиви. Марганець в незначних кількостях міститься в клітинах і тканинах організму.

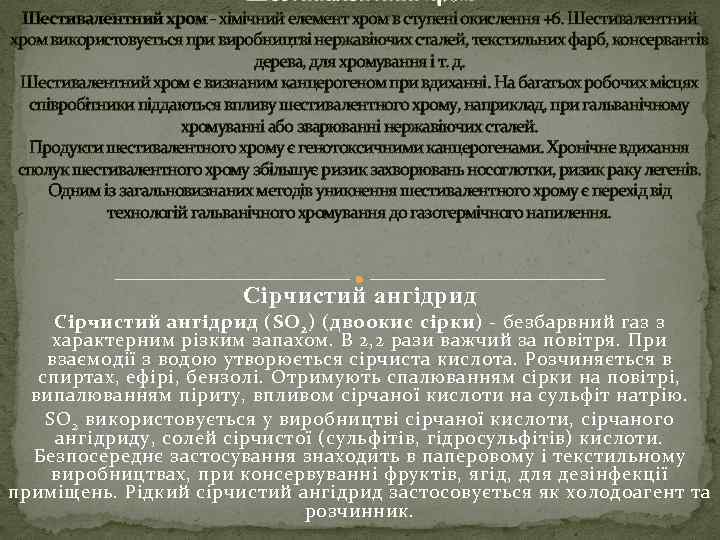

Шестивалентний хром - хімічний елемент хром в ступені окислення +6. Шестивалентний хром використовується при виробництві нержавіючих сталей, текстильних фарб, консервантів дерева, для хромування і т. д. Шестивалентний хром є визнаним канцерогеном при вдиханні. На багатьох робочих місцях співробітники піддаються впливу шестивалентного хрому, наприклад, при гальванічному хромуванні або зварюванні нержавіючих сталей. Продукти шестивалентного хрому є генотоксичними канцерогенами. Хронічне вдихання сполук шестивалентного хрому збільшує ризик захворювань носоглотки, ризик раку легенів. Одним із загальновизнаних методів уникнення шестивалентного хрому є перехід від технологій гальванічного хромування до газотермічного напилення. Сірчистий ангідрид (SO 2 ) (двоокис сірки) - безбарвний газ з характерним різким запахом. В 2, 2 рази важчий за повітря. При взаємодії з водою утворюється сірчиста кислота. Розчиняється в спиртах, ефірі, бензолі. Отримують спалюванням сірки на повітрі, випалюванням піриту, впливом сірчаної кислоти на сульфіт натрію. SO 2 використовується у виробництві сірчаної кислоти, сірчаного ангідриду, солей сірчистої (сульфітів, гідросульфітів) кислоти. Безпосереднє застосування знаходить в паперовому і текстильному виробництвах, при консервуванні фруктів, ягід, для дезінфекції приміщень. Рідкий сірчистий ангідрид застосовується як холодоагент та розчинник.

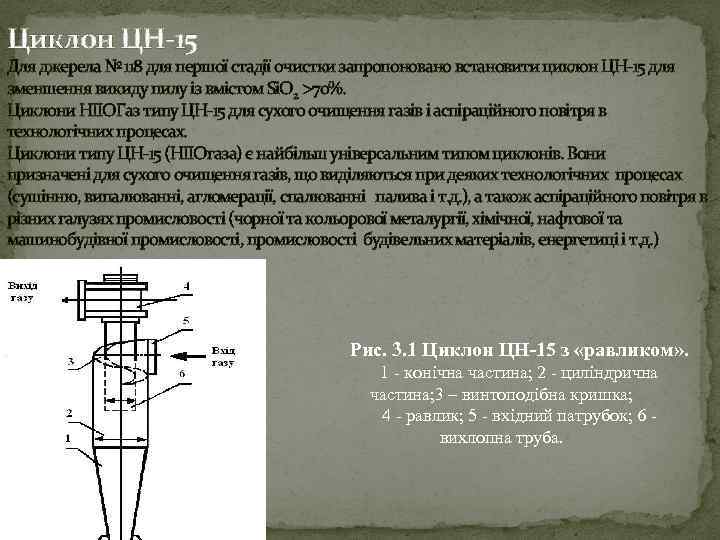

Циклон ЦН-15 Для джерела № 118 для першої стадії очистки запропоновано встановити циклон ЦН-15 для зменшення викиду пилу із вмістом Si. O 2 70%. Циклони НІІОГаз типу ЦН-15 для сухого очищення газів і аспіраційного повітря в технологічних процесах. Циклони типу ЦН-15 (НІІОгаза) є найбільш універсальним типом циклонів. Вони призначені для сухого очищення газів, що виділяються при деяких технологічних процесах (сушінню, випалюванні, агломерації, спалюванні палива і т. д. ), а також аспіраційного повітря в різних галузях промисловості (чорної та кольорової металургії, хімічної, нафтової та машинобудівної промисловості, промисловості будівельних матеріалів, енергетиці і т. д. ) Рис. 3. 1 Циклон ЦН-15 з «равликом» . 1 - конічна частина; 2 - циліндрична частина; 3 – винтоподібна кришка; 4 - равлик; 5 - вхідний патрубок; 6 - вихлопна труба.

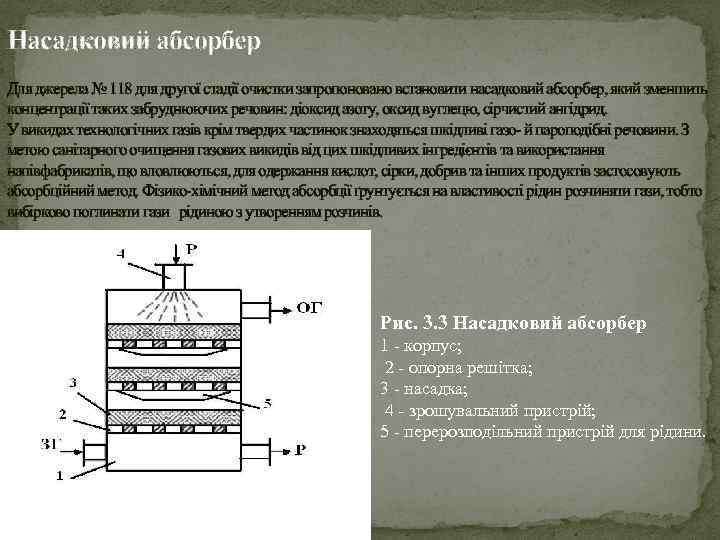

Насадковий абсорбер Для джерела № 118 для другої стадії очистки запропоновано встановити насадковий абсорбер, який зменшить концентрації таких забруднюючих речовин: діоксид азоту, оксид вуглецю, сірчистий ангідрид. У викидах технологічних газів крім твердих частинок знаходяться шкідливі газо- й пароподібні речовини. З метою санітарного очищення газових викидів від цих шкідливих інгредієнтів та використання напівфабрикатів, що вловлюються, для одержання кислот, сірки, добрив та інших продуктів застосовують абсорбційний метод. Фізико-хімічний метод абсорбції ґрунтується на властивості рідин розчиняти гази, тобто вибірково поглинати гази рідиною з утворенням розчинів. Рис. 3. 3 Насадковий абсорбер 1 - корпус; 2 - опорна решітка; 3 - насадка; 4 - зрошувальний пристрій; 5 - перерозподільний пристрій для рідини.

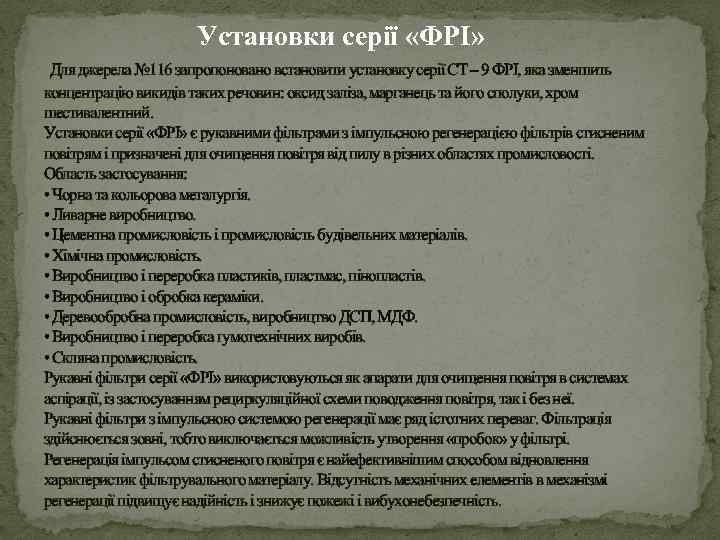

Установки серії «ФРІ» Для джерела № 116 запропоновано встановити установку серії СТ – 9 ФРІ, яка зменшить концентрацію викидів таких речовин: оксид заліза, марганець та його сполуки, хром шестивалентний. Установки серії «ФРІ» є рукавними фільтрами з імпульсною регенерацією фільтрів стисненим повітрям і призначені для очищення повітря від пилу в різних областях промисловості. Область застосування: • Чорна та кольорова металургія. • Ливарне виробництво. • Цементна промисловість і промисловість будівельних матеріалів. • Хімічна промисловість. • Виробництво і переробка пластиків, пластмас, пінопластів. • Виробництво і обробка кераміки. • Деревообробна промисловість, виробництво ДСП, МДФ. • Виробництво і переробка гумотехнічних виробів. • Скляна промисловість. Рукавні фільтри серії «ФРІ» використовуються як апарати для очищення повітря в системах аспірації, із застосуванням рециркуляційної схеми поводження повітря, так і без неї. Рукавні фільтри з імпульсною системою регенерації має ряд істотних переваг. Фільтрація здійснюється зовні, тобто виключається можливість утворення «пробок» у фільтрі. Регенерація імпульсом стисненого повітря є найефективнішим способом відновлення характеристик фільтрувального матеріалу. Відсутність механічних елементів в механізмі регенерації підвищує надійність і знижує пожежі і вибухонебезпечність.

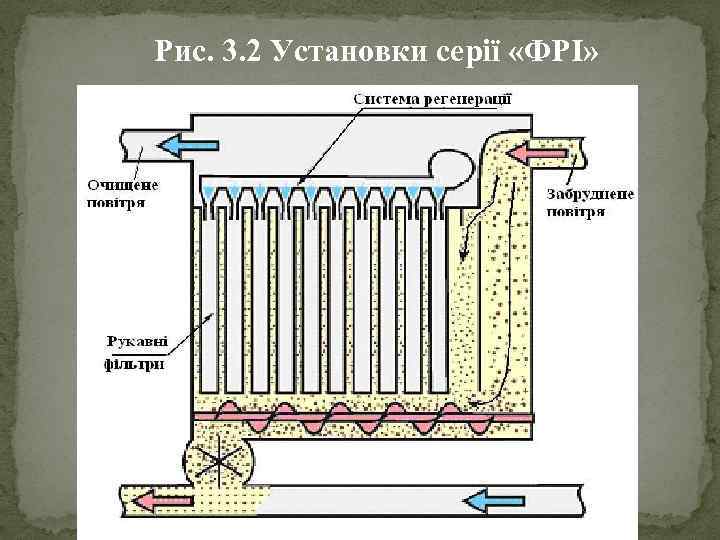

Рис. 3. 2 Установки серії «ФРІ»

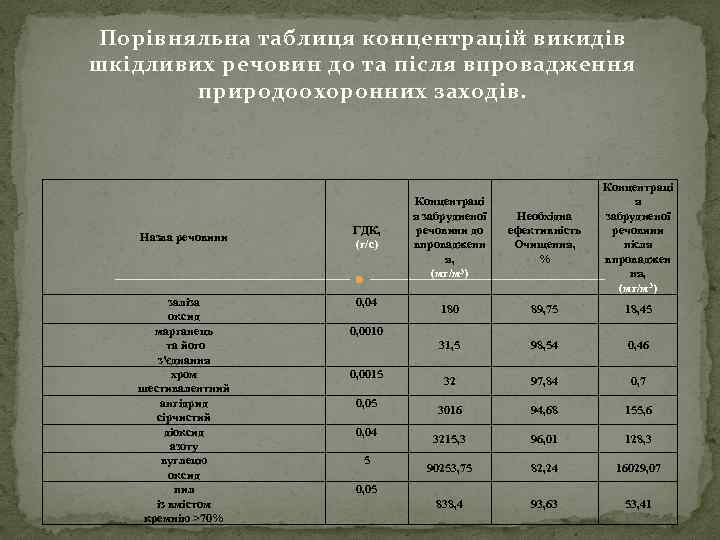

Порівняльна таблиця концентрацій викидів шкідливих речовин до та після впровадження природоохоронних заходів. Назва речовини заліза оксид марганець та його з'єднання хром шестивалентний ангідрид сірчистий діоксид азоту вуглецю оксид пил із вмістом кремнію >70% 0, 04 Необхідна ефективність Очищення, % 180 89, 75 18, 45 31, 5 ГДК, (г/с) Концентраці я забрудненої речовини до впровадженн я, (мг/м 3) Концентраці я забрудненої речовини після впроваджен ня, (мг/м 3) 98, 54 0, 46 32 97, 84 0, 7 3016 94, 68 155, 6 3215, 3 96, 01 128, 3 90253, 75 82, 24 16029, 07 838, 4 93, 63 53, 41 0, 0010 0, 0015 0, 04 5 0, 05

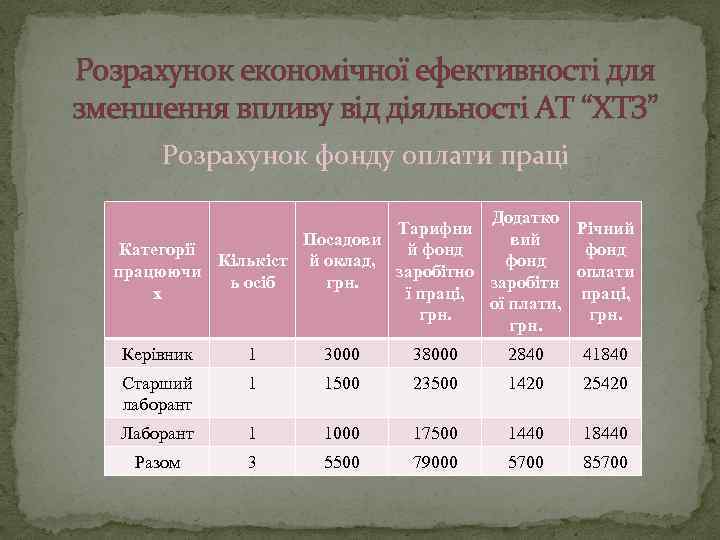

Розрахунок економічної ефективності для зменшення впливу від діяльності АТ “ХТЗ” Розрахунок фонду оплати праці Додатко Тарифни Річний вий Посадови Категорії й фонд Кількіст й оклад, фонд працюючи заробітно оплати ь осіб грн. заробітн х ї праці, ої плати, грн. Керівник 1 3000 38000 2840 41840 Старший лаборант 1 1500 23500 1420 25420 Лаборант 1 1000 17500 1440 18440 Разом 3 5500 79000 5700 85700

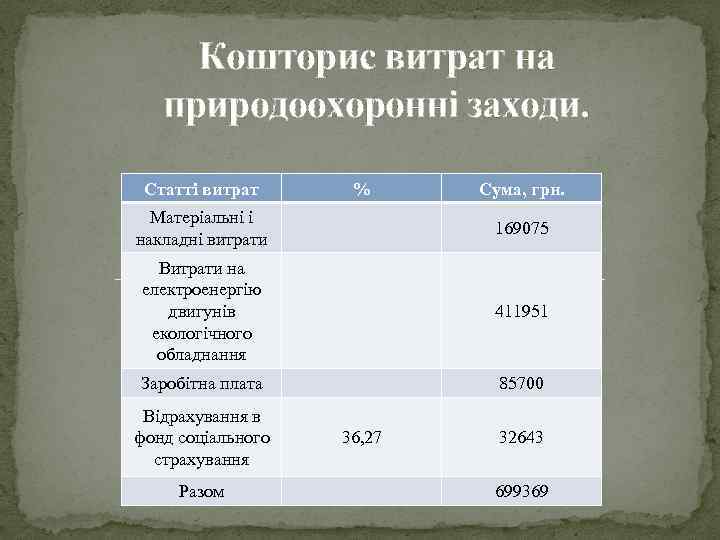

Кошторис витрат на природоохоронні заходи. Статті витрат % Сума, грн. Матеріальні і накладні витрати 169075 Витрати на електроенергію двигунів екологічного обладнання 411951 Заробітна плата 85700 Відрахування в фонд соціального страхування Разом 36, 27 32643 699369

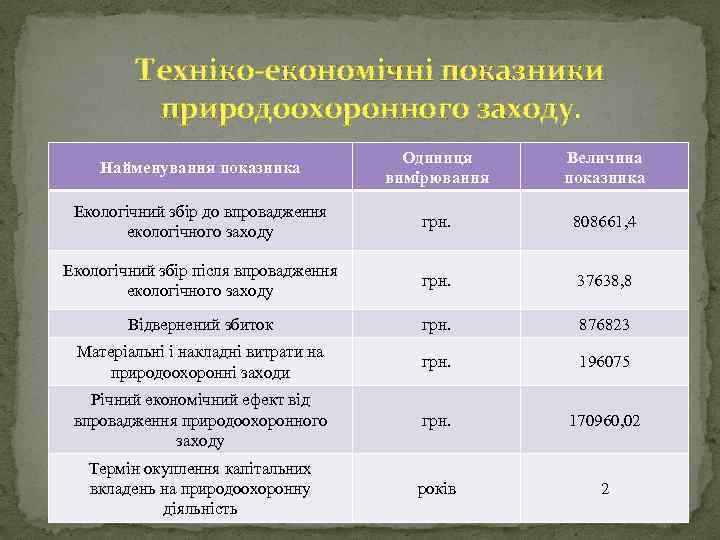

Техніко-економічні показники природоохоронного заходу. Найменування показника Одиниця вимірювання Величина показника Екологічний збір до впровадження екологічного заходу грн. 808661, 4 Екологічний збір після впровадження екологічного заходу грн. 37638, 8 Відвернений збиток грн. 876823 Матеріальні і накладні витрати на природоохоронні заходи грн. 196075 Річний економічний ефект від впровадження природоохоронного заходу грн. 170960, 02 Термін окуплення капітальних вкладень на природоохоронну діяльність років 2

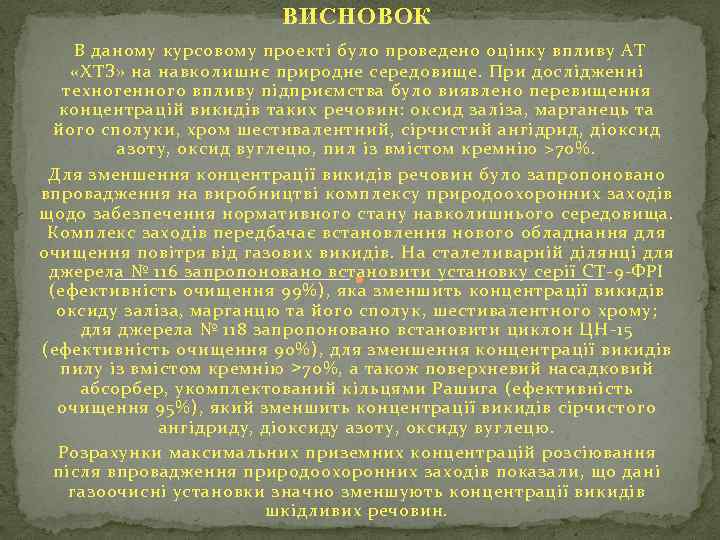

ВИСНОВОК В даному курсовому проекті було проведено оцінку впливу АТ «ХТЗ» на навколишнє природне середовище. При дослідженні техногенного впливу підприємства було виявлено перевищення концентрацій викидів таких речовин: оксид заліза, марганець та його сполуки, хром шестивалентний, сірчистий ангідрид, діоксид азоту, оксид вуглецю, пил із вмістом кремнію >70%. Для зменшення концентрації викидів речовин було запропоновано впровадження на виробництві комплексу природоохоронних заходів щодо забезпечення нормативного стану навколишнього середовища. Комплекс заходів передбачає встановлення нового обладнання для очищення повітря від газових викидів. На сталеливарній ділянці для джерела № 116 запропоновано встановити установку серії СТ-9 -ФРІ (ефективність очищення 99%), яка зменшить концентрації викидів оксиду заліза, марганцю та його сполук, шестивалентного хрому; для джерела № 118 запропоновано встановити циклон ЦН-15 (ефективність очищення 90%), для зменшення концентрації викидів пилу із вмістом кремнію ˃70%, а також поверхневий насадковий абсорбер, укомплектований кільцями Рашига (ефективність очищення 95%), який зменшить концентрації викидів сірчистого ангідриду, діоксиду азоту, оксиду вуглецю. Розрахунки максимальних приземних концентрацій розсіювання після впровадження природоохоронних заходів показали, що дані газоочисні установки значно зменшують концентрації викидів шкідливих речовин.
