Курсовая работа «Техническое обслуживание КЭН-I ступени энергоблока ВВЭР-1000» Выполнил: студент гр. 127 Шестаев А. С. Руководитель: Демидов А. В.
1 2 Для • Анализ системы эксплуатации; • Анализ системы технического обслуживания; • Поиск путей повышения надёжности; • Поиск путей повышения экономичности; *
*
*

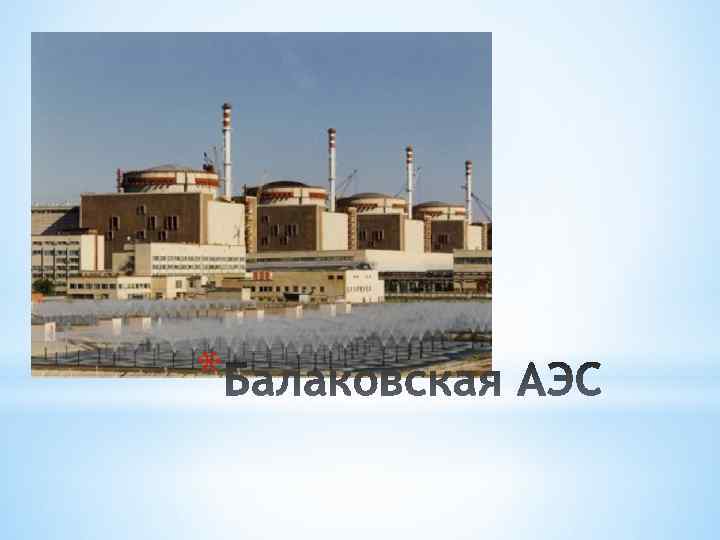

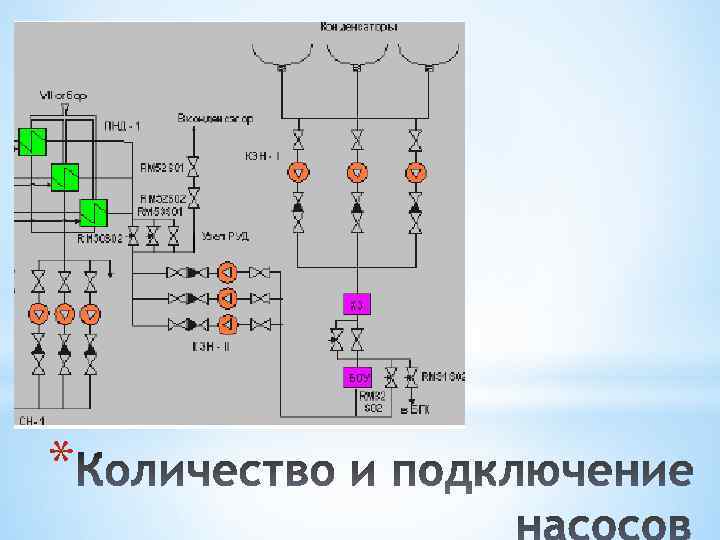

Тепловая схема энергоблока ВВЭР-1000 КЭН-I Бал. АЭС
*
*

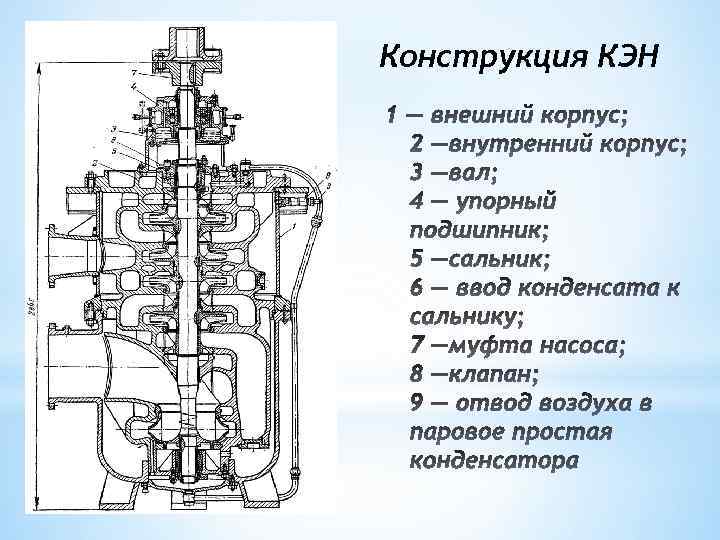

Конструкция КЭН
*
*
*Неполадки в работе КЭН-I * Срыв насоса * а) недостаточная высота подпора; * б) большое сопротивление всасывающей линии; * в) подсос воздуха через сальниковые уплотнения; * г) малая подача (запаривание); * д) высокая температура откачиваемого конденсата. * а) увеличить уровень конденсата в конденсатосборнике; * б) проверить положение задвижки на всасе. Открыть задвижку полностью; * в) отрегулировать подачу воды на сальниковые уплотнения. Сменить сальниковую набивку; * г) увеличить подачу через линию рециркуляции. Проверить работу автоматического клапана * * * рециркуляции; д) понизить температуру конденсата или увеличить высоту подпора. Снижение напора и производительности насоса а) подсос воздуха во всасывающей линии; б) износ уплотнений рабочих колес; в) повреждены или засорены рабочие колеса насоса. а) уплотнить сальники, корпус насоса, фланцевые соединения; б) отревизовать насос, заменить уплотнительные кольца; в) очистить рабочие колеса или заменить новыми. Вибрация агрегата а) нарушена центровка агрегата; б) задевания вращающихся деталей за корпус; в) разбалансировка ротора;

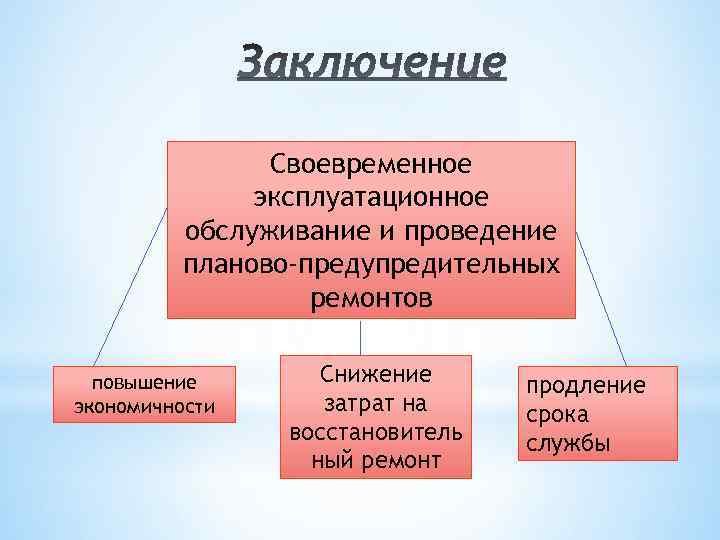

Своевременное эксплуатационное обслуживание и проведение планово-предупредительных ремонтов повышение экономичности Снижение затрат на восстановитель ный ремонт продление срока службы
