КУРСОВАЯ РАБОТА ТЕМА: «ОБОРУДОВАНИЕ ДЛЯ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ВЫНОСА ТОВАРОВ» Выполнила студентка группы 4 -тд-8 Алексеева А. И.
В настоящее время, когда метод продажи товаров через прилавок по ряду объективных причин уступает место торговле методом самообслуживания, особенно остро встает проблема защиты товаров от краж. Проблема потерь, связанных с кражами из торгового зала, актуальна для любого торгового предприятия. Системы защиты от краж служат для надежной защиты товаров от их несанкционированного выноса. Наиболее широко используют следующие способы охраны товаров: • визуальное наблюдение, • радиоэлектронные системы сигнализации, системы сигнализации и оповещения, • системы слежения (видеокамеры). • защитные аксессуары, • радиочастотные системы охраны товаров, защитные метки и рамки;
1. Визуальное наблюдение - самый древний из известных способов охраны. Охрана осуществляется непосредственно в торговом зале, где за покупателями следят продавцы, а у выхода у касс дежурят охранники. Визуальное наблюдение облегчает линейное расположение торговых стеллажей и прилавков, что обеспечивает лучший обзор. Применение зеркал безопасности является эффективным средством сокращения потерь, предотвращения экстренных ситуаций и упрощает контроль за посетителями.
Рис 1. Сферические зеркала

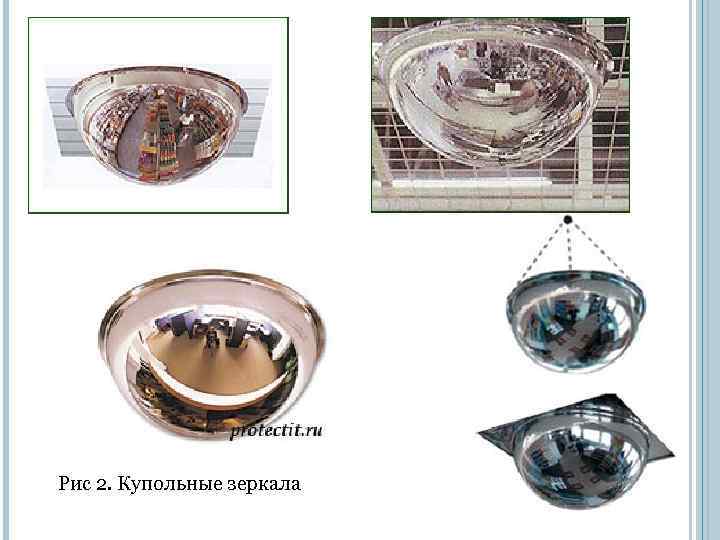

Рис 2. Купольные зеркала
Зеркало представляет собой часть поверхности шара и может быть вогнутым или выпуклым. Рассмотрим, как формируется изображение предмета. Изображение предметов в вогнутом зеркале. Точка фокуса зеркала (F)расположена в середине отрезка, соединяющего центр кривизны сферической поверхности зеркала ( O ) и вершину зеркала точку M. Фокусное расстояние зеркала равно f = R/2. Пучок лучей, падающий на вогнутое зеркало параллельно оптической оси, после отражения собирается в точке фокуса. Если предмет находится на расстояниях от вогнутого зеркала, превышающих фокусное расстояние, изображение предмета действительное и перевернутое.
Если предмет расположен между фокусом и вершиной зеркала, то его изображение получается мнимым, прямым и увеличенным. Оно будет находиться за зеркалом. Изображение предмета в выпуклом зеркале. Пучок лучей, падающий на выпуклое зеркало параллельно оптической оси, отражается так, как будто все лучи выходят из точки фокуса, находящейся за зеркалом на расстоянии R/2. Независимо от расположения предмета его изображение в выпуклом зеркале является мнимым, уменьшенным и прямым.
2. Радиоэлектронные системы сигнализации - самый популярный способ защиты товара, при котором различные радиоэлектронные датчики крепятся к каждой единице товара. У выхода из торгового зала устанавливают антенны и системы оповещения, которые срабатывают приближении датчика. Миновать антенну можно лишь после того, как кассир снимет или отключит датчик с оплаченного товара. Система включает комплект бирок, рамки-антенны и деактивирующее устройство или съемный ключ.

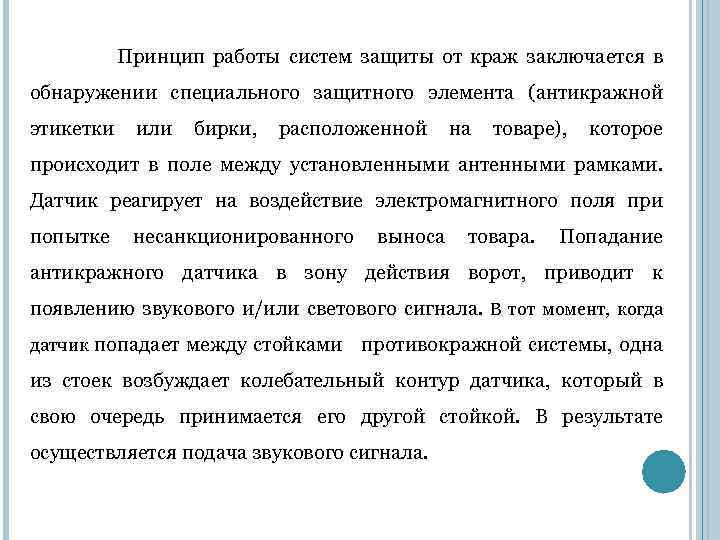

Принцип работы систем защиты от краж заключается в обнаружении специального защитного элемента (антикражной этикетки или бирки, расположенной на товаре), которое происходит в поле между установленными антенными рамками. Датчик реагирует на воздействие электромагнитного поля при попытке несанкционированного выноса товара. Попадание антикражного датчика в зону действия ворот, приводит к появлению звукового и/или светового сигнала. В тот момент, когда датчик попадает между стойками противокражной системы, одна из стоек возбуждает колебательный контур датчика, который в свою очередь принимается его другой стойкой. В результате осуществляется подача звукового сигнала.

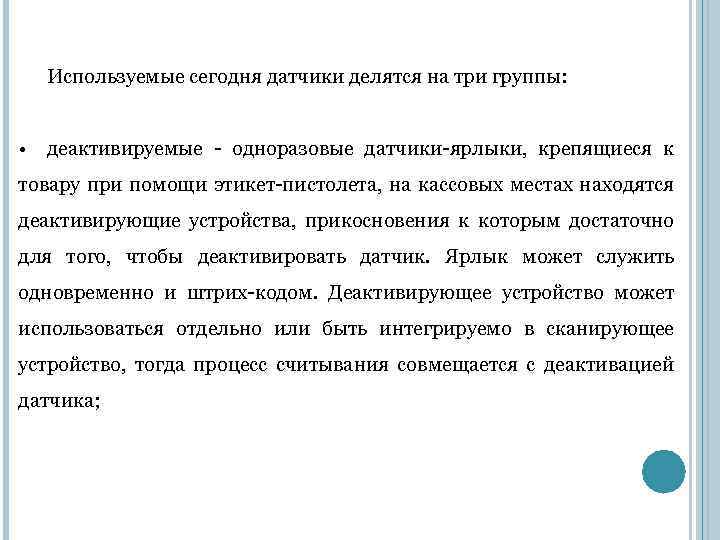

Используемые сегодня датчики делятся на три группы: • деактивируемые - одноразовые датчики-ярлыки, крепящиеся к товару при помощи этикет-пистолета, на кассовых местах находятся деактивирующие устройства, прикосновения к которым достаточно для того, чтобы деактивировать датчик. Ярлык может служить одновременно и штрих-кодом. Деактивирующее устройство может использоваться отдельно или быть интегрируемо в сканирующее устройство, тогда процесс считывания совмещается с деактивацией датчика;

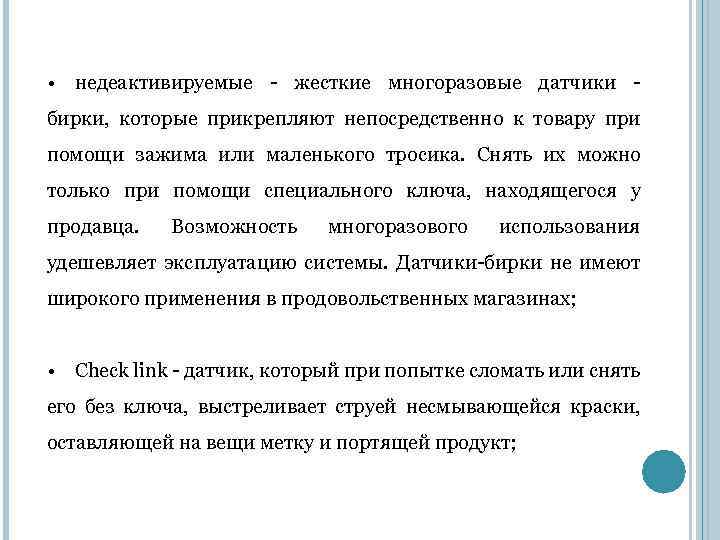

• недеактивируемые - жесткие многоразовые датчики - бирки, которые прикрепляют непосредственно к товару при помощи зажима или маленького тросика. Снять их можно только при помощи специального ключа, находящегося у продавца. Возможность многоразового использования удешевляет эксплуатацию системы. Датчики-бирки не имеют широкого применения в продовольственных магазинах; • Check link - датчик, который при попытке сломать или снять его без ключа, выстреливает струей несмывающейся краски, оставляющей на вещи метку и портящей продукт;

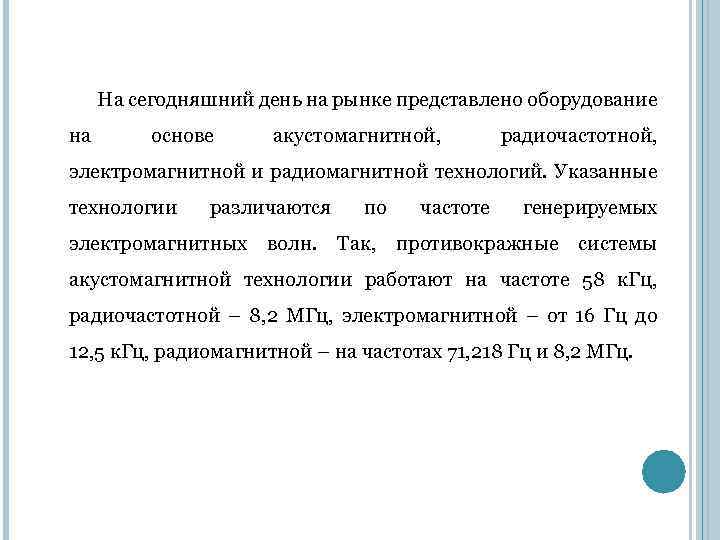

На сегодняшний день на рынке представлено оборудование на основе акустомагнитной, радиочастотной, электромагнитной и радиомагнитной технологий. Указанные технологии различаются по частоте генерируемых электромагнитных волн. Так, противокражные системы акустомагнитной технологии работают на частоте 58 к. Гц, радиочастотной – 8, 2 МГц, электромагнитной – от 16 Гц до 12, 5 к. Гц, радиомагнитной – на частотах 71, 218 Гц и 8, 2 МГц.
2. 1 Электромагнитная технология Метки представляют собой две (или более) полоски на бумажной наклейке. Одна из полосок сделана из материала с большим магнитострикционным эффектом. Когда она попадает в переменное магнитное поле, то начинает работать как нелинейный элемент и в магнитном поле появляются гармоники рабочих частот, которые и становятся признаком кражи. Вторая полоска работает как «выключатель» для первой. Она сделана из ферромагнетика — материала, который может быть намагничен, как постоянный магнит. Если полоска намагничена, то она нарушает магнитострикцию первой полоски благодаря эффекту магнитного насыщения материала. Рис. 3 Электромагнитная технология. Метка.
2. 2 Акустомагнитная технология Устройство этих меток сильно похоже на магнитные, но отличен принцип детектирования метки. Смысл в том что свободное положение магнитострикционной полоски в объемной метке позволяет ей совершать свободные механические колебания под действием магнитного поля. При этом механическая добротность системы на частоте накачки выбирается максимально возможной, и полоска продолжает колебаться некоторое время после снятия накачки. Рис 4. Акустомагнитная технология. Метка

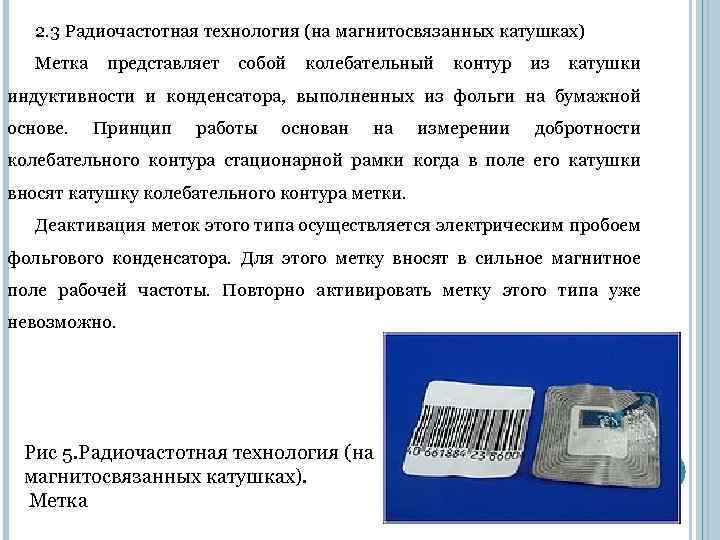

2. 3 Радиочастотная технология (на магнитосвязанных катушках) Метка представляет собой колебательный контур из катушки индуктивности и конденсатора, выполненных из фольги на бумажной основе. Принцип работы основан на измерении добротности колебательного контура стационарной рамки когда в поле его катушки вносят катушку колебательного контура метки. Деактивация меток этого типа осуществляется электрическим пробоем фольгового конденсатора. Для этого метку вносят в сильное магнитное поле рабочей частоты. Повторно активировать метку этого типа уже невозможно. Рис 5. Радиочастотная технология (на магнитосвязанных катушках). Метка
Рис. 6 Жёсткий датчик MINI предназначен для крепления на изделии во избежание несанкционированного выноса товара из магазина. Крепится к товару с помощью гвоздика или тросика. При покупке товара бирка снимается при помощи универсального или усиленного магнитного съёмника. Датчик является многоразовым, может использоваться многократно.

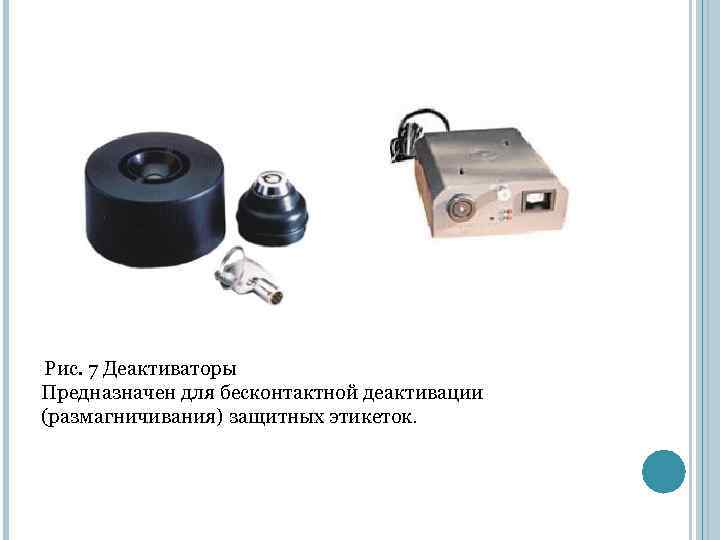

Рис. 7 Деактиваторы Предназначен для бесконтактной деактивации (размагничивания) защитных этикеток.

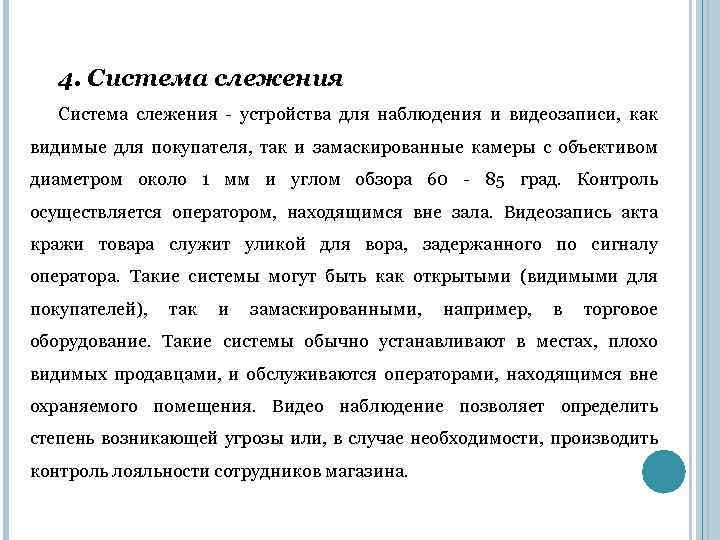

4. Система слежения - устройства для наблюдения и видеозаписи, как видимые для покупателя, так и замаскированные камеры с объективом диаметром около 1 мм и углом обзора 60 - 85 град. Контроль осуществляется оператором, находящимся вне зала. Видеозапись акта кражи товара служит уликой для вора, задержанного по сигналу оператора. Такие системы могут быть как открытыми (видимыми для покупателей), так и замаскированными, например, в торговое оборудование. Такие системы обычно устанавливают в местах, плохо видимых продавцами, и обслуживаются операторами, находящимся вне охраняемого помещения. Видео наблюдение позволяет определить степень возникающей угрозы или, в случае необходимости, производить контроль лояльности сотрудников магазина.
Рис. 8 Модульные видеокамеры

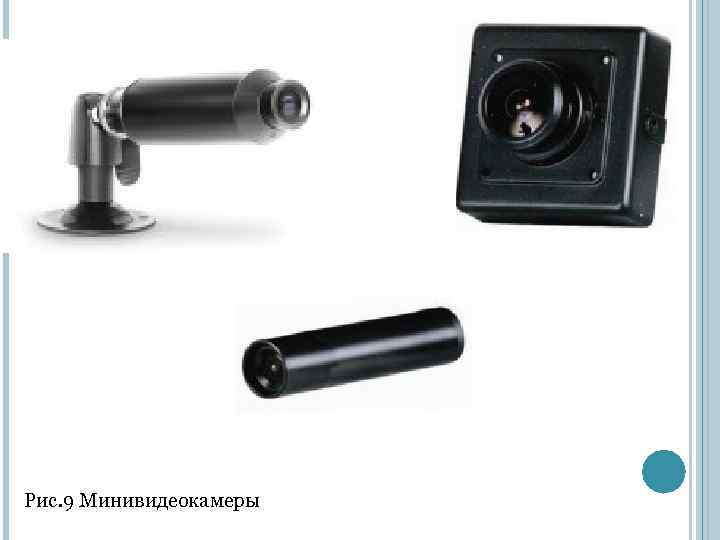

Рис. 9 Минивидеокамеры

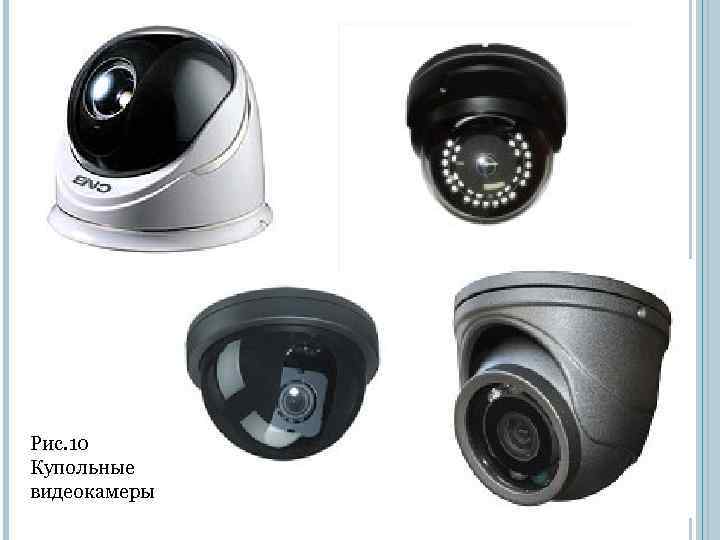

Рис. 10 Купольные видеокамеры

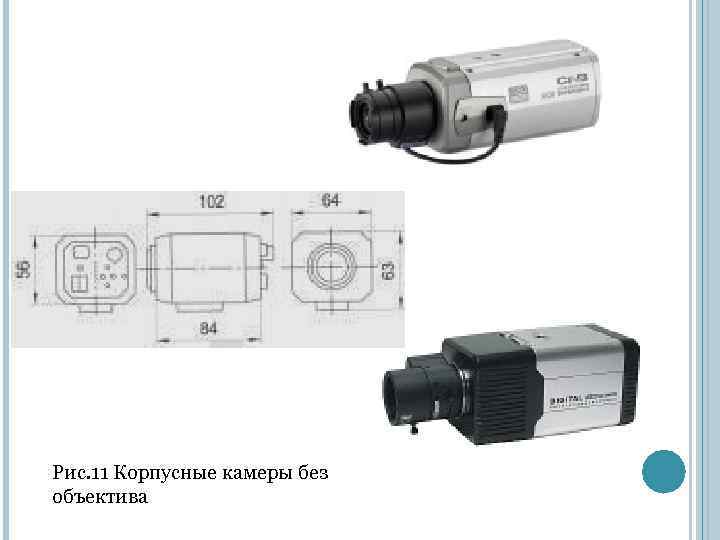

Рис. 11 Корпусные камеры без объектива

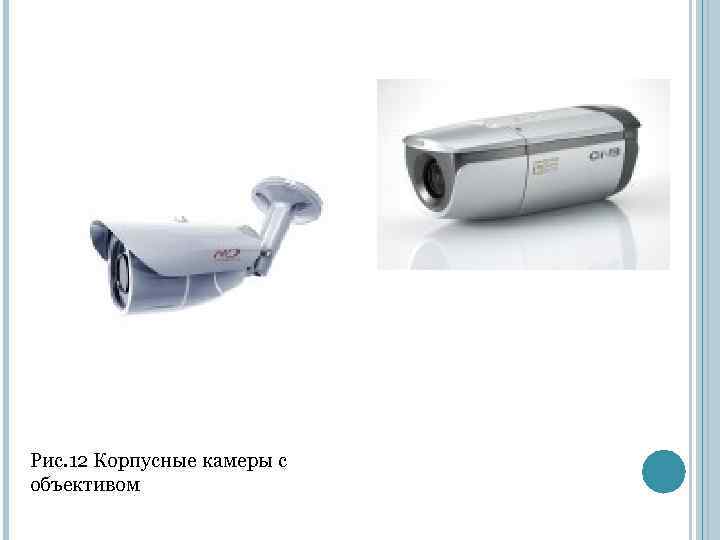

Рис. 12 Корпусные камеры с объективом

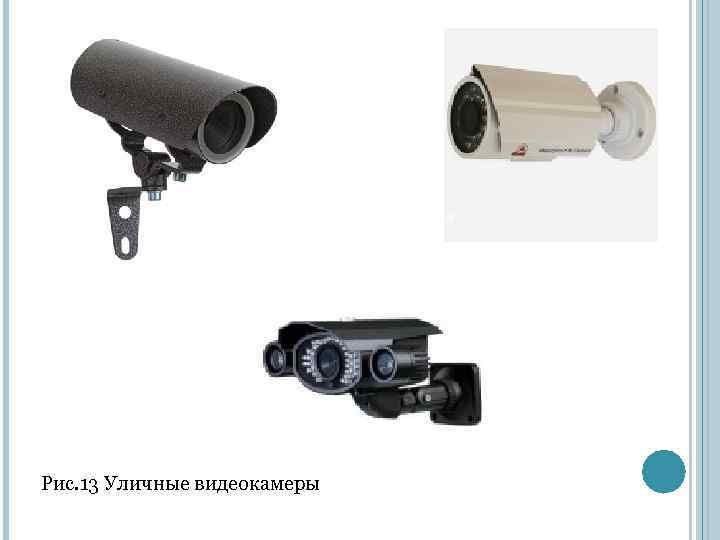

Рис. 13 Уличные видеокамеры

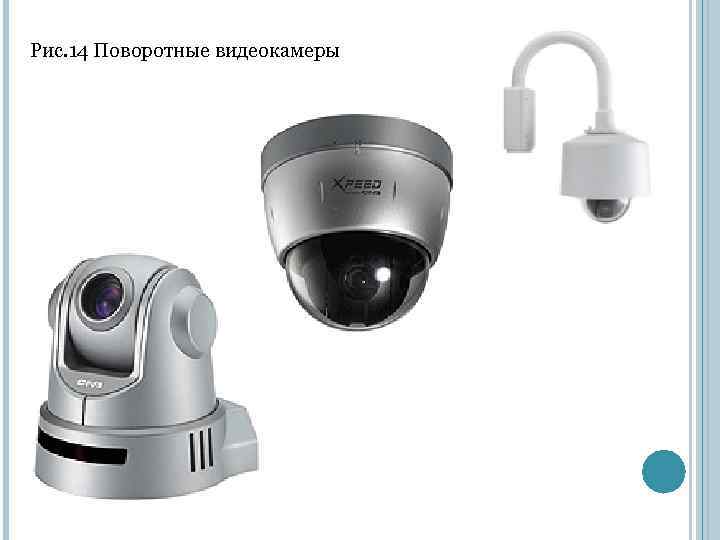

Рис. 14 Поворотные видеокамеры

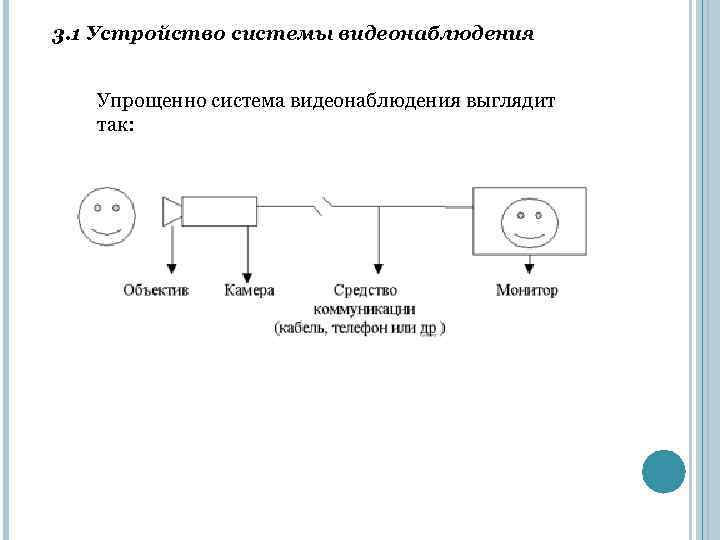

3. 1 Устройство системы видеонаблюдения Упрощенно система видеонаблюдения выглядит так:

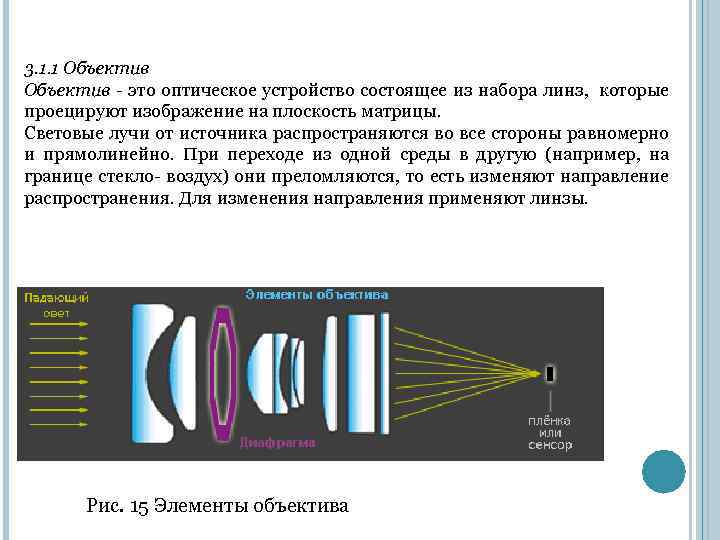

3. 1. 1 Объектив - это оптическое устройство состоящее из набора линз, которые проецируют изображение на плоскость матрицы. Световые лучи от источника распространяются во все стороны равномерно и прямолинейно. При переходе из одной среды в другую (например, на границе стекло- воздух) они преломляются, то есть изменяют направление распространения. Для изменения направления применяют линзы. Рис. 15 Элементы объектива

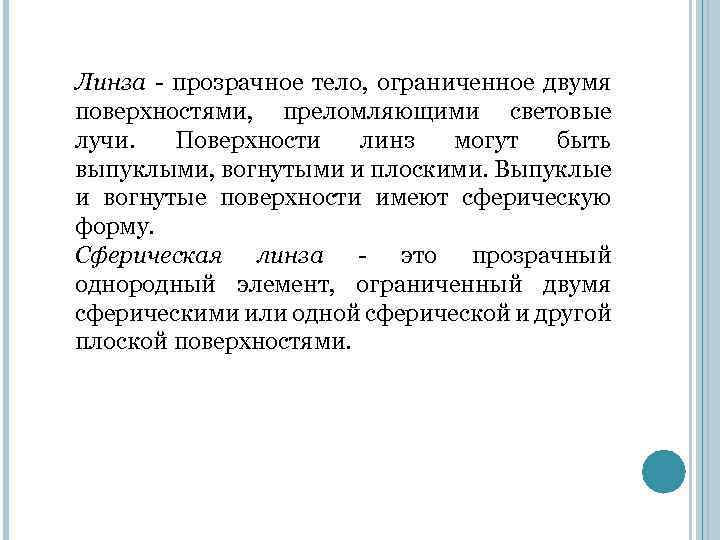

Линза - прозрачное тело, ограниченное двумя поверхностями, преломляющими световые лучи. Поверхности линз могут быть выпуклыми, вогнутыми и плоскими. Выпуклые и вогнутые поверхности имеют сферическую форму. Сферическая линза - это прозрачный однородный элемент, ограниченный двумя сферическими или одной сферической и другой плоской поверхностями.

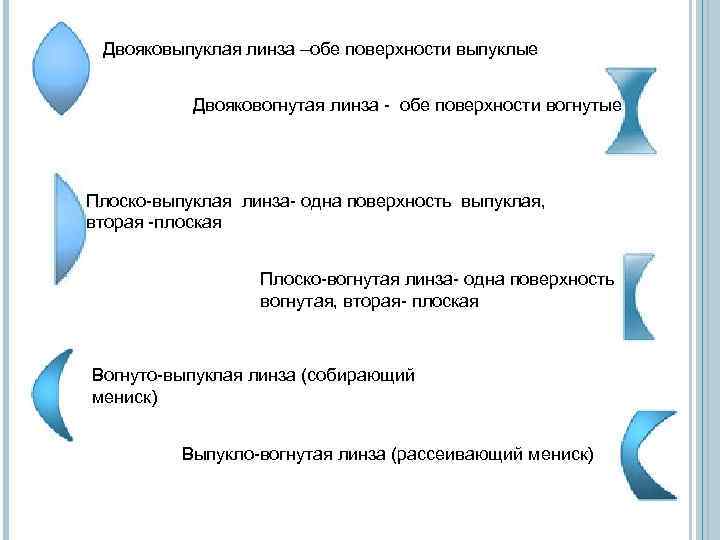

Двояковыпуклая линза –обе поверхности выпуклые Двояковогнутая линза - обе поверхности вогнутые Плоско-выпуклая линза- одна поверхность выпуклая, вторая -плоская Плоско-вогнутая линза- одна поверхность вогнутая, вторая- плоская Вогнуто-выпуклая линза (собирающий мениск) Выпукло-вогнутая линза (рассеивающий мениск)
Все многообразие сферических линз можно свести к двум основным видам: собирающие (или положительные, выпуклые) и рассеивающие (или отрицательные, вогнутые). Собирающие линзы в центре толще, чем по краям, напротив рассеивающие в центре тоньше, чем по краям.
Сферические поверхности линзы могут иметь различную кривизну (степень выпуклости/вогнутости) и разную осевую толщину. Элементы двояковыпуклой линзы • С 1 и С 2 – центры ограничивающих линзу сферических поверхностей, они называются центрами кривизны. • R 1 и R 2 – радиусы сферических поверхностей линзы или радиусы кривизны. • Прямая соединяющая точки С 1 и С 2, называется главной оптической осью линзы. • Точки пересечения главной оптической оси с поверхностями линзы (A и B) называются вершинами линзы. • Расстояние от точки A до точки B называется осевой толщиной линзы. • Точка пересечения оптической плоскости линзы оптической осью называется оптическим центром.
Если из точки, лежащей на главной оптической оси, направить на линзу параллельный пучок лучей света, то пройдя через нее, они соберутся в точке F, которая, также находится на главной оптической оси. Эта точка называется главным фокусом линзы, а расстояние f от линзы до этой точки – главным фокусным расстоянием.
К основным характеристикам объектива относится: • фокусное расстояние, • относительное отверстие, • угловое поле зрения, угловое поле изображения, • разрешающая способность; 3. 1. 1. 1 Фокусное расстояние объектива - это расстояние от центра объектива до плоскости, на которой в камере формируется изображение, обычно оно измеряется в миллиметрах. Рис. 16 Влияние фокусного расстояния объектива
3. 1. 1. 2 Относительное отверстие - это способность объектива создавать на фотопленке определенную освещенность изображения. Численно определяется как отношение диаметра светового отверстия объектива к его фокусному расстоянию. Под световым отверстием объектива понимается то отверстие, через которое свет проходит внутрь фотокамеры. Это отверстие определяется диафрагмой. Диафрагма расположена между линзами объектива и состоит из нескольких лепестков, закрепленных в оправе, имеющей наружное кольцо, посредством которого можно сдвигать и раздвигать лепестки и тем самым регулировать размер светового отверстия, т. е. изменять относительное отверстие объектива. Рис. 17 Диафрагма

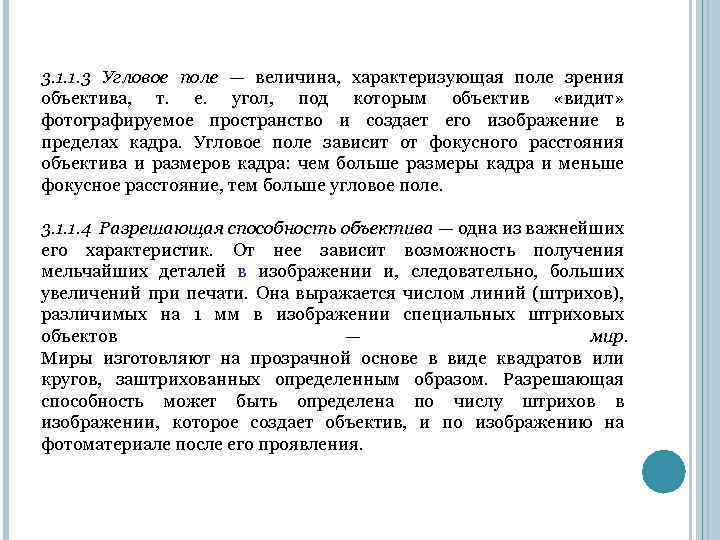

3. 1. 1. 3 Угловое поле — величина, характеризующая поле зрения объектива, т. е. угол, под которым объектив «видит» фотографируемое пространство и создает его изображение в пределах кадра. Угловое поле зависит от фокусного расстояния объектива и размеров кадра: чем больше размеры кадра и меньше фокусное расстояние, тем больше угловое поле. 3. 1. 1. 4 Разрешающая способность объектива — одна из важнейших его характеристик. От нее зависит возможность получения мельчайших деталей в изображении и, следовательно, больших увеличений при печати. Она выражается числом линий (штрихов), различимых на 1 мм в изображении специальных штриховых объектов — мир. Миры изготовляют на прозрачной основе в виде квадратов или кругов, заштрихованных определенным образом. Разрешающая способность может быть определена по числу штрихов в изображении, которое создает объектив, и по изображению на фотоматериале после его проявления.

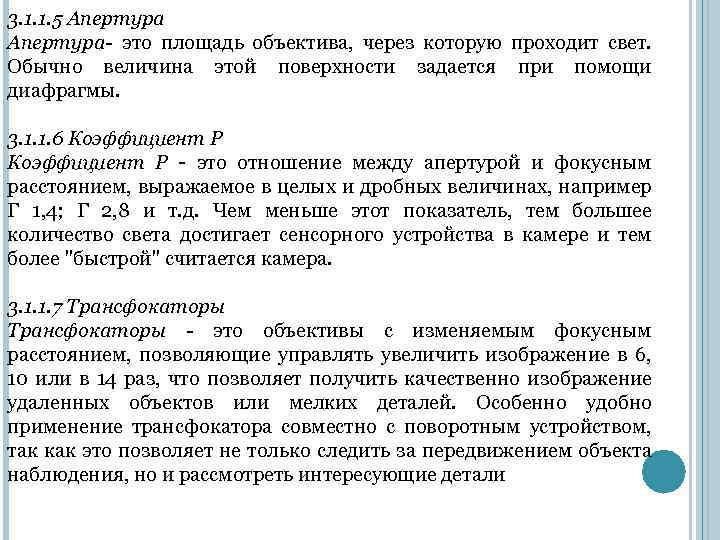

3. 1. 1. 5 Апертура- это площадь объектива, через которую проходит свет. Обычно величина этой поверхности задается при помощи диафрагмы. 3. 1. 1. 6 Коэффициент Р - это отношение между апертурой и фокусным расстоянием, выражаемое в целых и дробных величинах, например Г 1, 4; Г 2, 8 и т. д. Чем меньше этот показатель, тем большее количество света достигает сенсорного устройства в камере и тем более "быстрой" считается камера. 3. 1. 1. 7 Трансфокаторы - это объективы с изменяемым фокусным расстоянием, позволяющие управлять увеличить изображение в 6, 10 или в 14 раз, что позволяет получить качественно изображение удаленных объектов или мелких деталей. Особенно удобно применение трансфокатора совместно с поворотным устройством, так как это позволяет не только следить за передвижением объекта наблюдения, но и рассмотреть интересующие детали
3. 1. 2 ПЗС- матрица камеры наблюдения ПЗС-матрица (сокр. от «прибор с зарядовой связью» ) или CCDма трица (сокр. от англ. CCD, «Charge-Coupled Device» ) — специализированная аналоговая интегральная микросхема, состоящая из светочувствительных фотодиодов, выполненная на основе кремния, использующая технологию ПЗС — приборов с зарядовой связью.

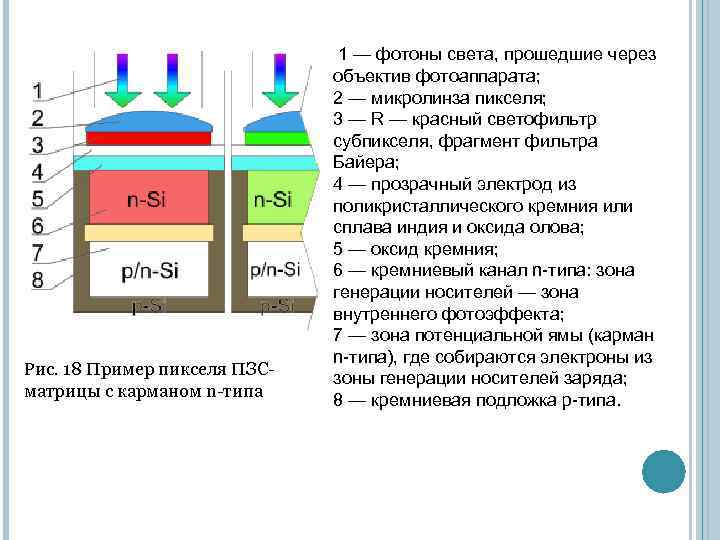

Рис. 18 Пример пикселя ПЗСматрицы с карманом n-типа 1 — фотоны света, прошедшие через объектив фотоаппарата; 2 — микролинза пикселя; 3 — R — красный светофильтр субпикселя, фрагмент фильтра Байера; 4 — прозрачный электрод из поликристаллического кремния или сплава индия и оксида олова; 5 — оксид кремния; 6 — кремниевый канал n-типа: зона генерации носителей — зона внутреннего фотоэффекта; 7 — зона потенциальной ямы (карман n-типа), где собираются электроны из зоны генерации носителей заряда; 8 — кремниевая подложка p-типа.

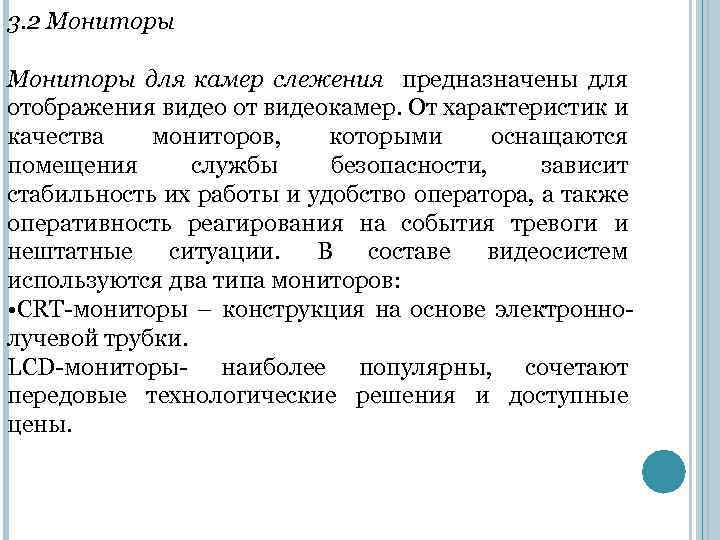

3. 2 Мониторы для камер слежения предназначены для отображения видео от видеокамер. От характеристик и качества мониторов, которыми оснащаются помещения службы безопасности, зависит стабильность их работы и удобство оператора, а также оперативность реагирования на события тревоги и нештатные ситуации. В составе видеосистем используются два типа мониторов: • CRT-мониторы – конструкция на основе электроннолучевой трубки. LCD-мониторы- наиболее популярны, сочетают передовые технологические решения и доступные цены.
3. 2. 1 CRT-мониторы (ЭЛТ мониторы) Самым важным элементом монитора является кинескоп, называемый также электронно- лучевой трубкой. Кинескоп состоит из герметичной стеклянной трубки, внутри которой находится вакуум, то есть весь воздух удален. Один из концов трубки узкий и длинный - это горловина, а другой - широкий и достаточно плоский - это экран. С фронтальной стороны внутренняя часть стекла трубки покрыта люминофором.

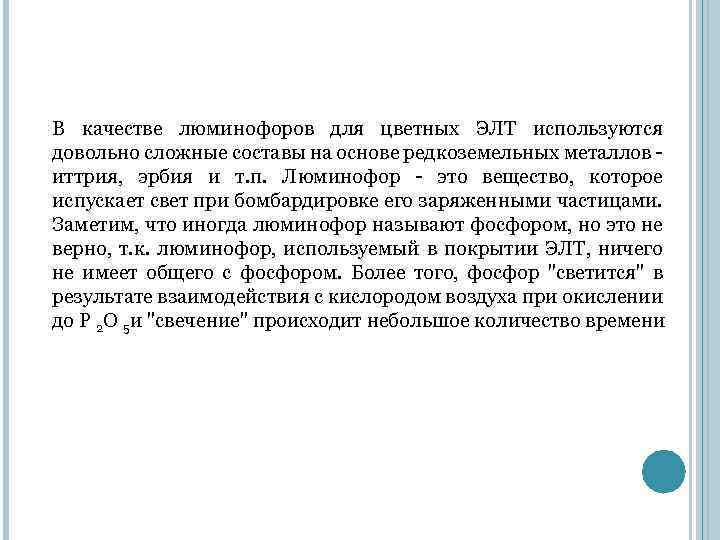

В качестве люминофоров для цветных ЭЛТ используются довольно сложные составы на основе редкоземельных металлов - иттрия, эрбия и т. п. Люминофор - это вещество, которое испускает свет при бомбардировке его заряженными частицами. Заметим, что иногда люминофор называют фосфором, но это не верно, т. к. люминофор, используемый в покрытии ЭЛТ, ничего не имеет общего с фосфором. Более того, фосфор "светится" в результате взаимодействия с кислородом воздуха при окислении до P 2 O 5 и "свечение" происходит небольшое количество времени
Для создания изображения в ЭЛТмониторе используется электронная пушка, откуда под действием сильного электростатического поля исходит поток электронов. Сквозь металлическую маску или решетку они попадают на внутреннюю поверхность стеклянного экрана монитора, которая покрыта разноцветными люминофорными точками. Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскости, что обеспечивает последовательное попадание его на все поле экрана. Отклонение луча происходит посредством отклоняющей системы. Отклоняющие системы подразделяются на седловиднотороидальные и седловидные. Последние предпочтительнее, поскольку создают пониженный уровень излучения
Отклоняющая система состоит из нескольких катушек индуктивности, размещенных у горловины кинескопа. С помощью переменного магнитного поля две катушки создают отклонение пучка электронов в горизонтальной плоскости, а другие две - в вертикальной. Изменение магнитного поля возникает под действием переменного тока, протекающего через катушки и изменяющегося по определенному закону (это, как правило, пилообразное изменение напряжения во времени), при этом катушки придают лучу нужное направление. Сплошные линии - это активный ход луча, пунктир - обратный. Рис. 20 Путь электронного луча на экране

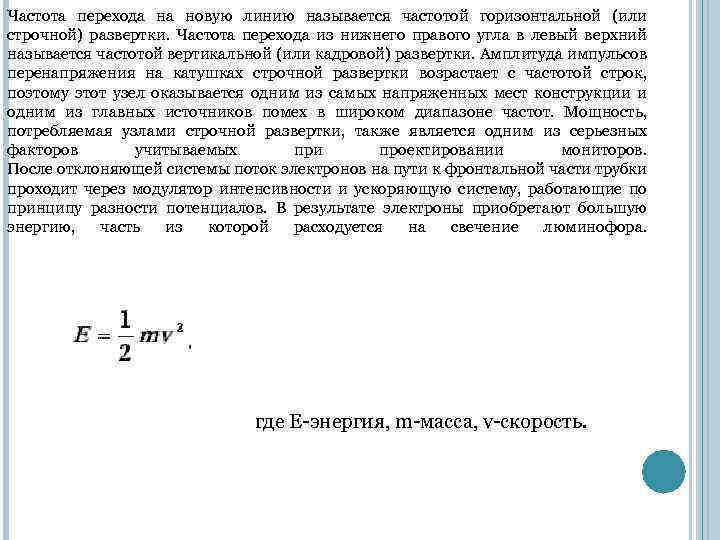

Частота перехода на новую линию называется частотой горизонтальной (или строчной) развертки. Частота перехода из нижнего правого угла в левый верхний называется частотой вертикальной (или кадровой) развертки. Амплитуда импульсов перенапряжения на катушках строчной развертки возрастает с частотой строк, поэтому этот узел оказывается одним из самых напряженных мест конструкции и одним из главных источников помех в широком диапазоне частот. Мощность, потребляемая узлами строчной развертки, также является одним из серьезных факторов учитываемых при проектировании мониторов. После отклоняющей системы поток электронов на пути к фронтальной части трубки проходит через модулятор интенсивности и ускоряющую систему, работающие по принципу разности потенциалов. В результате электроны приобретают большую энергию, часть из которой расходуется на свечение люминофора. где E-энергия, m-масса, v-скорость.
Электроны попадают на люминофорный слой, после чего энергия электронов преобразуется в свет, т. е. поток электронов заставляет точки люминофора светиться. Эти светящиеся точки люминофора формируют изображение, которое вы видите на вашем мониторе. Как правило, в цветном CRT мониторе используется три электронные пушки, в отличие от одной пушки, применяемой в монохромных мониторах, которые сейчас практически не производятся. Известно, что глаза человека реагируют на основные цвета: красный (Red), зеленый (Green) и синий (Blue) и на их комбинации, которые создают бесконечное число цветов. Люминофорный слой, покрывающий фронтальную часть электронно-лучевой трубки, состоит из очень маленьких элементов (настолько маленьких, что человеческий глаз не всегда может различить их). Эти люминофорные элементы воспроизводят основные цвета, фактически имеются три типа разноцветных частиц, чьи цвета соответствуют основным цветам RGB (отсюда и название группы из люминофорных элементов - триады).

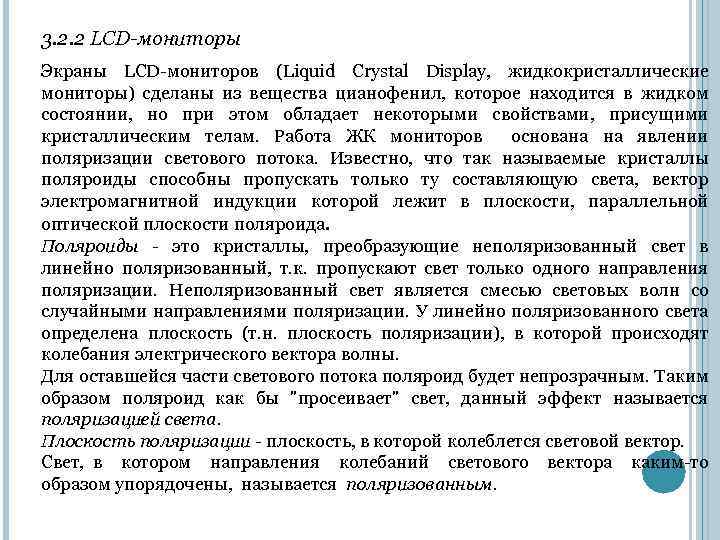

3. 2. 2 LCD-мониторы Экраны LCD-мониторов (Liquid Crystal Display, жидкокристаллические мониторы) сделаны из вещества цианофенил, которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Работа ЖК мониторов основана на явлении поляризации светового потока. Известно, что так называемые кристаллы поляроиды способны пропускать только ту составляющую света, вектор электромагнитной индукции которой лежит в плоскости, параллельной оптической плоскости поляроида. Поляроиды - это кристаллы, преобразующие неполяризованный свет в линейно поляризованный, т. к. пропускают свет только одного направления поляризации. Неполяризованный свет является смесью световых волн со случайными направлениями поляризации. У линейно поляризованного света определена плоскость (т. н. плоскость поляризации), в которой происходят колебания электрического вектора волны. Для оставшейся части светового потока поляроид будет непрозрачным. Таким образом поляроид как бы "просеивает" свет, данный эффект называется поляризацией света. Плоскость поляризации - плоскость, в которой колеблется световой вектор. Свет, в котором направления колебаний светового вектора каким-то образом упорядочены, называется поляризованным.

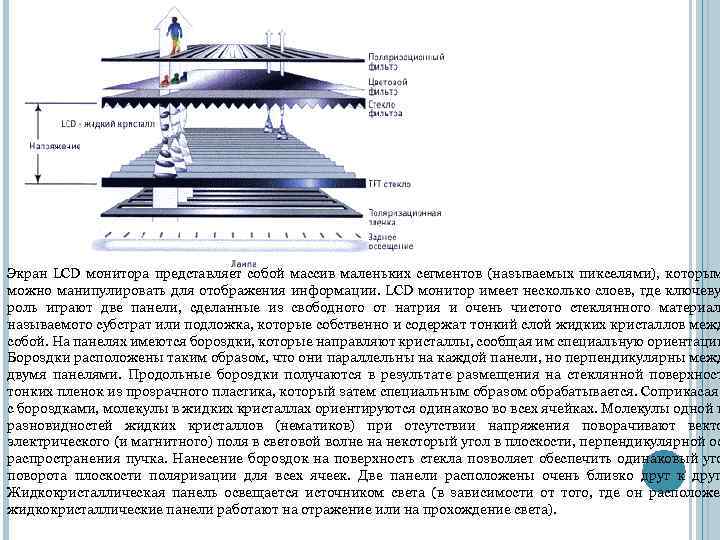

Экран LCD монитора представляет собой массив маленьких сегментов (называемых пикселями), которым можно манипулировать для отображения информации. LCD монитор имеет несколько слоев, где ключеву роль играют две панели, сделанные из свободного от натрия и очень чистого стеклянного материал называемого субстрат или подложка, которые собственно и содержат тонкий слой жидких кристаллов межд собой. На панелях имеются бороздки, которые направляют кристаллы, сообщая им специальную ориентацию Бороздки расположены таким образом, что они параллельны на каждой панели, но перпендикулярны межд двумя панелями. Продольные бороздки получаются в результате размещения на стеклянной поверхност тонких пленок из прозрачного пластика, который затем специальным образом обрабатывается. Соприкасаяс с бороздками, молекулы в жидких кристаллах ориентируются одинаково во всех ячейках. Молекулы одной и разновидностей жидких кристаллов (нематиков) при отсутствии напряжения поворачивают векто электрического (и магнитного) поля в световой волне на некоторый угол в плоскости, перпендикулярной ос распространения пучка. Нанесение бороздок на поверхность стекла позволяет обеспечить одинаковый уго поворота плоскости поляризации для всех ячеек. Две панели расположены очень близко друг к друг Жидкокристаллическая панель освещается источником света (в зависимости от того, где он расположен жидкокристаллические панели работают на отражение или на прохождение света).

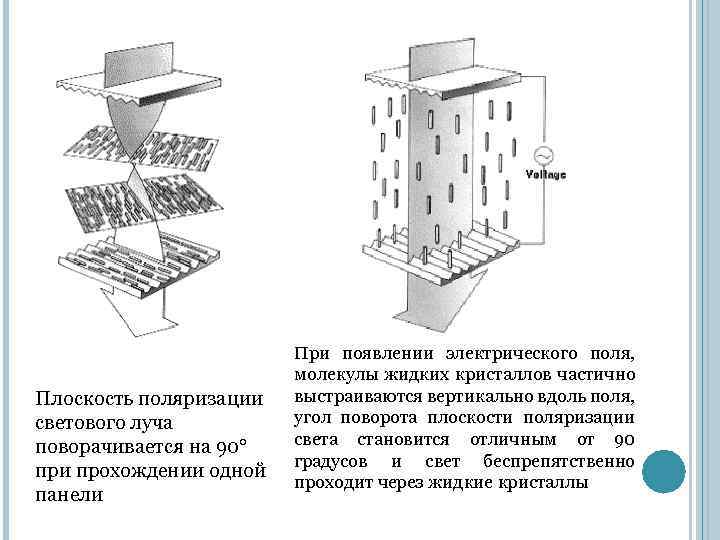

Плоскость поляризации светового луча поворачивается на 90° при прохождении одной панели При появлении электрического поля, молекулы жидких кристаллов частично выстраиваются вертикально вдоль поля, угол поворота плоскости поляризации света становится отличным от 90 градусов и свет беспрепятственно проходит через жидкие кристаллы
Поворот плоскости поляризации светового луча незаметен для глаза, поэтому возникла необходимость добавить к стеклянным панелям еще два других слоя, представляющих собой поляризационные фильтры. Эти фильтры пропускают только ту компоненту светового пучка, у которой ось поляризации соответствует заданному. Поэтому при прохождении поляризатора пучок света будет ослаблен в зависимости от угла между его плоскостью поляризации и осью поляризатора. При отсутствии напряжения ячейка прозрачна, так как первый поляризатор пропускает только свет с соответствующим вектором поляризации. Благодаря жидким кристаллам вектор поляризации света поворачивается, и к моменту прохождения пучка ко второму поляризатору он уже повернут так, что проходит через второй поляризатор без проблем. (рис. 21 а). В присутствии электрического поля поворота вектора поляризации происходит на меньший угол, тем самым второй поляризатор становится только частично прозрачным для излучения. Если разность потенциалов будет такой, что поворота плоскости поляризации в жидких кристаллах не произойдет совсем, то световой луч будет полностью поглощен вторым поляризатором, и экран при освещении сзади будет спереди казаться черным (лучи подсветки поглощаются в экране полностью) (рис. 21 б) Рис. 21 а напряжения нет Рис. 21 б напряжение есть
3. 3 Средства коммуникации 3. 3. 1 Коаксиальный кабель- это электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Изобретён и запатентован в 1880 году британским физиком Оливером Хевисайдом. Кабель имеет симметричное и соосное строение. Кабель состоит из 1. -внутреннего проводника в виде одиночного прямолинейного или свитого в спираль провода, многожильного провода или трубки, выполняемых из меди , медного сплава, алюминиевого сплава, посеребренной меди и т. п. 2. - изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен и т. д. ) или полувоздушного (шайбы) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников 3. -внешнего проводника (экрана) в виде оплетки фольги, покрытой слоем алюмниния , а также гофрированной трубки, повива металлических лент из меди, медного или алюминиевого сплава 4. -оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца ) полиэтилена, поливинилхлорида, или иного изоляционнго материала
3. 2 Витая пара- это вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

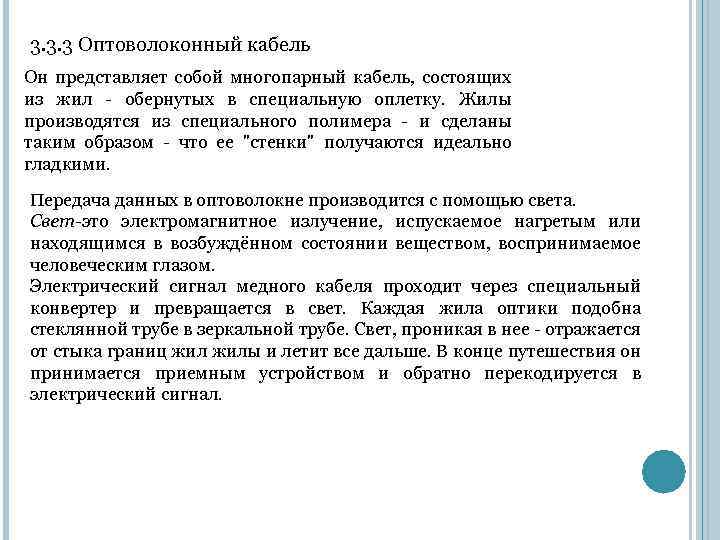

3. 3. 3 Оптоволоконный кабель Он представляет собой многопарный кабель, состоящих из жил - обернутых в специальную оплетку. Жилы производятся из специального полимера - и сделаны таким образом - что ее "стенки" получаются идеально гладкими. Передача данных в оптоволокне производится с помощью света. Свет-это электромагнитное излучение, испускаемое нагретым или находящимся в возбуждённом состоянии веществом, воспринимаемое человеческим глазом. Электрический сигнал медного кабеля проходит через специальный конвертер и превращается в свет. Каждая жила оптики подобна стеклянной трубе в зеркальной трубе. Свет, проникая в нее - отражается от стыка границ жилы и летит все дальше. В конце путешествия он принимается приемным устройством и обратно перекодируется в электрический сигнал.

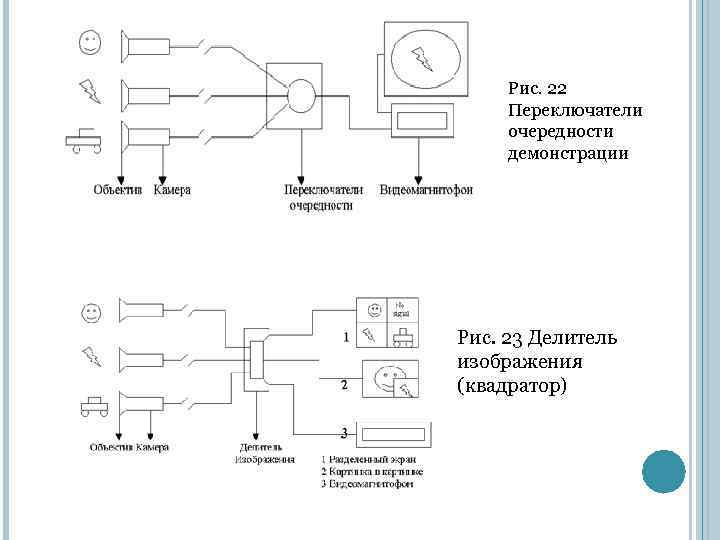

Рис. 22 Переключатели очередности демонстрации Рис. 23 Делитель изображения (квадратор)
4. Защитные аксессуары К одному из видов противокражных систем относится защита товара на стеллажах. Данная система получила широкое применение во многих магазинах и супермаркетах, где воровство товаров очень распространено. Среди существующих систем от краж она является одной из наиболее эффективных и недорогих. Системы защиты товара на стеллажах объединяет огромное разнообразие конструкций. Это могут быть простейшие «пауки» , сейферы и т. д.

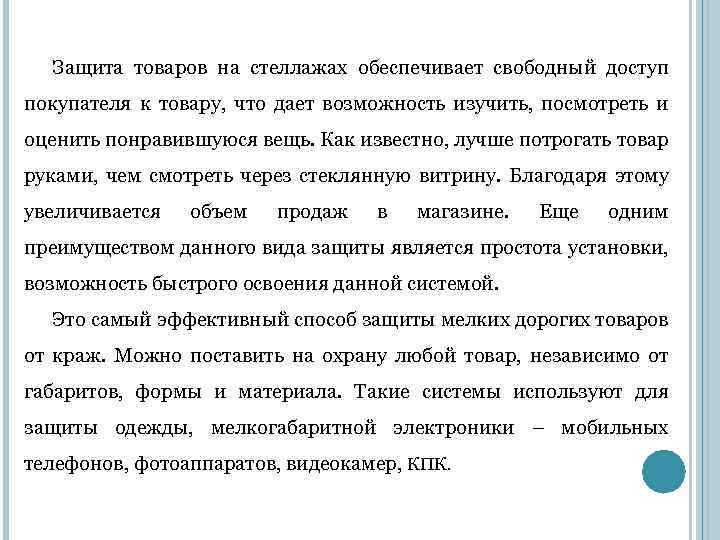

Защита товаров на стеллажах обеспечивает свободный доступ покупателя к товару, что дает возможность изучить, посмотреть и оценить понравившуюся вещь. Как известно, лучше потрогать товар руками, чем смотреть через стеклянную витрину. Благодаря этому увеличивается объем продаж в магазине. Еще одним преимуществом данного вида защиты является простота установки, возможность быстрого освоения данной системой. Это самый эффективный способ защиты мелких дорогих товаров от краж. Можно поставить на охрану любой товар, независимо от габаритов, формы и материала. Такие системы используют для защиты одежды, мелкогабаритной электроники – мобильных телефонов, фотоаппаратов, видеокамер, КПК.

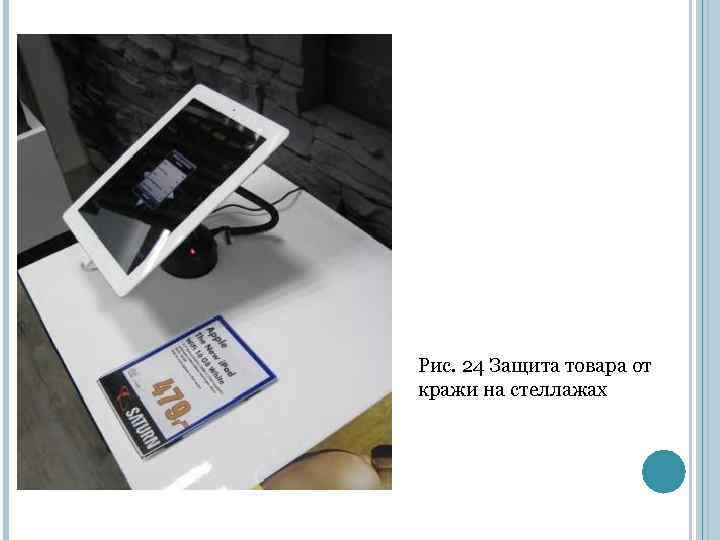

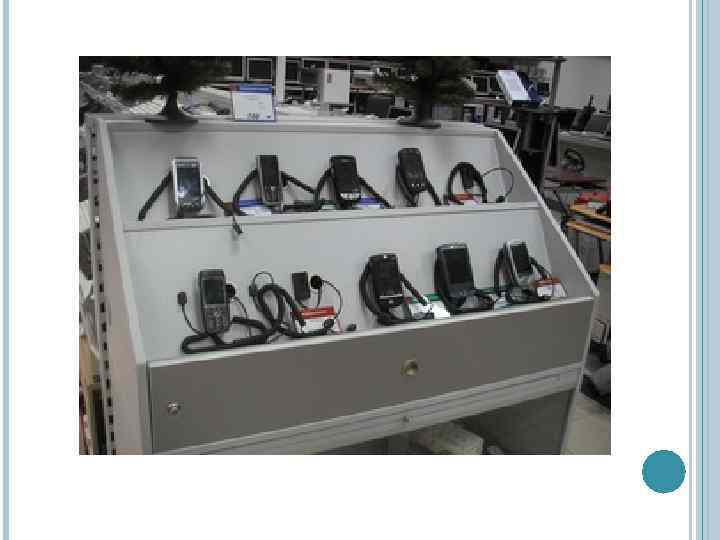

Рис. 24 Защита товара от кражи на стеллажах

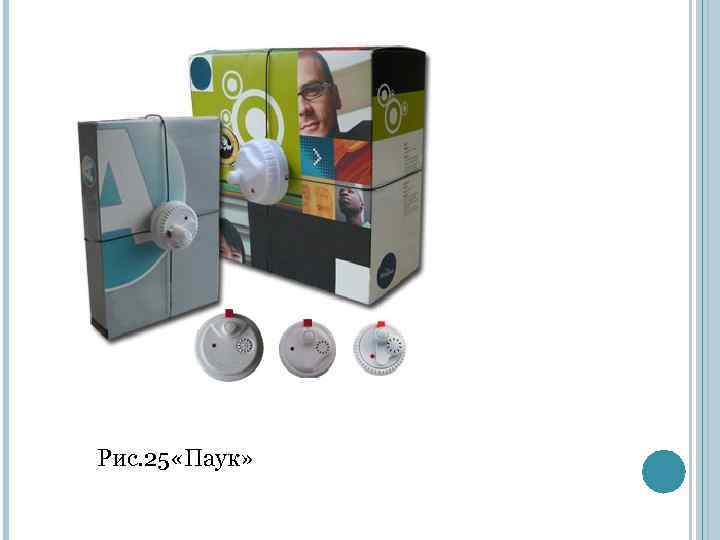

Рис. 25 «Паук»

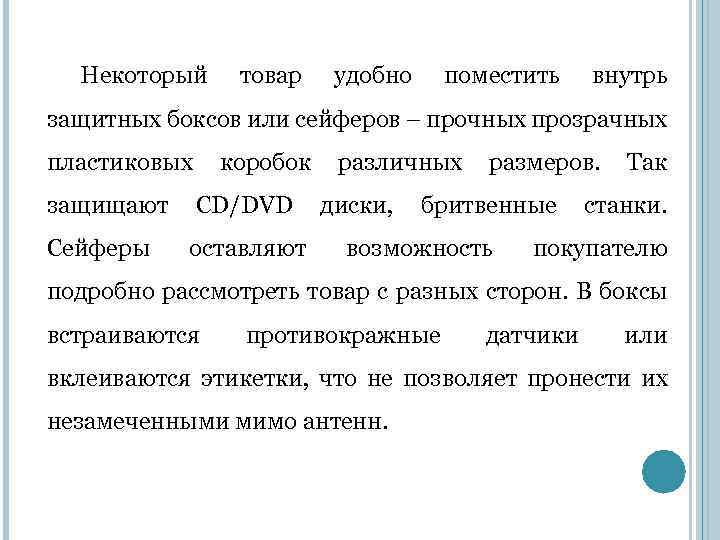

Некоторый товар удобно поместить внутрь защитных боксов или сейферов – прочных прозрачных пластиковых коробок различных размеров. Так защищают CD/DVD диски, бритвенные станки. Сейферы оставляют возможность покупателю подробно рассмотреть товар с разных сторон. В боксы встраиваются противокражные датчики или вклеиваются этикетки, что не позволяет пронести их незамеченными мимо антенн.

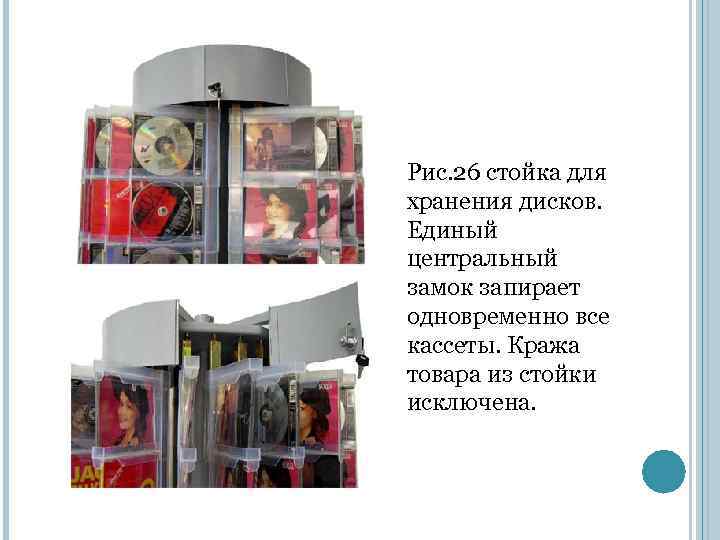

Рис. 26 стойка для хранения дисков. Единый центральный замок запирает одновременно все кассеты. Кража товара из стойки исключена.
Современная противокражная система служит для предотвращения выноса неоплаченного товара посетителями магазина и является основной частью технического комплекса для защиты товаров в торговых залах. Отсюда следует, что для достижения наилучшего результата рекомендуется оснащать магазин не отдельными системами защиты от краж, а целым комплексом технических и программных средств, позволяющих непрерывно осуществлять четкий контроль за сохранностью товара и несанкионированными действиями покупателей, а так же собирать статистические данные о числе посетителей магазина, количестве проданного товара и случаях сработки противокражных систем.
