Курсовая работа состоит из двух частей. Часть I. Надо составить презентацию по своему разделу Радоуцкого. Не должно быть сплошного текста. Вся информация должна быть структурирована. Используем списки, разные блок-схемы, обрамление в прямоугольники, круги, выделение главного текста большим размером, цветом и т. д. Вся главная информация из вашего раздела должна быть отражена в презентации. Используйте для дополнения рисунки по теме из интернета. Вы распечатываете вашу презентацию и вкладываете в курсовую. Часть II. Это расчетная часть. У кого сданы все проверочные берут: выброс АХОВ и паводок. Остальные считают: паводок, выброс АХОВ, горение мазута, горение на фанерном комбинате, волна прорыва, взрыв баллонов. Каждый берет свой вариант.
Темы для I части курсовой 1. Проблема обеспечения устойчивости ОЭ в ЧС. 2. Общие требования по повышению устойчивости отраслевых и территориальных звеньев экономики. 3. Защита населения и рациональное размещение производительных сил. 4. Подготовка ТЭК к работе в ЧС. 5. Подготовка водоисточников и очистных сооружений к работе в ЧС. 6. Роль микрофильмирования и автоматизированных пожарных систем в обеспечение устойчивости ОЭ в ЧС. 7. Мероприятия повышения устойчивости функционирования в пищевой и лесной промышленностях. 8. Мероприятия по повышению устойчивости в ЧС для МТС и общественного питания. 9. Подготовка к восстановлению объектов экономики в ЧС. 10. Подготовка управлением объекта экономики в ЧС. Основные требования, согласно ВНИИ ГОЧС. 11. Понятия и общие представления о проблеме устойчивости сложных систем. 12. Потенциально-опасные технологии и их краткая характеристика. 13. Предупреждение аварийных ситуаций. 14. Контроль износов на ОЭ. 15. Расходомеры, используемые на ОЭ. 16. Ультразвуковые, рентгеновские и гамма-методы исследования, применяемые на ОЭ. 17. Контроль температур на ОЭ. Пирометры, тепловизоры, термопары. 18. Противоаварийные системы. Обеспечение их надежности. 19. Анализ надежности противоаварийных систем. 20. Взаимодействие персонала с опасными технологическими установками. 21. Принципы и критерии устойчивости ОЭ в ЧС, 22. Организация исследования устойчивости ОЭ в ЧС. 23. Декларация безопасности и ее роль в обеспечении устойчивости ОЭ в ЧС. 24. Содержание НП ИТМ ГО. Зонирование территорий. 25. Требования НП ИТМ ГО к размещению и планировке городов. 26. Требования НП ИТМ ГО к внешним инженерным сетям. 27. Обеспечение защиты производственного персонала. 28. Основные меры повышения устойчивости инженерно-технического комплекса.
Название курсовой. В начале тема I части. Затем «Расчет поражающих факторов» . Например: Подготовка ТЭК к работе в ЧС. Расчет поражающих факторов. Титульный лист и порядок работы прилагаются.

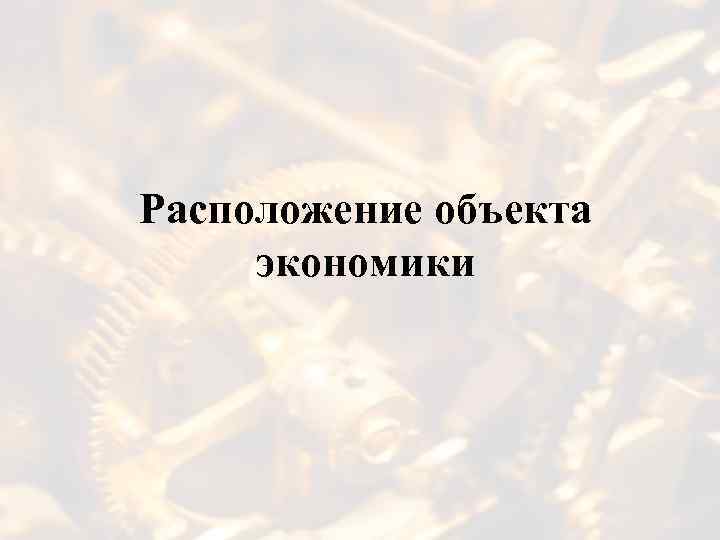

Расположение объекта экономики
Волна прорыва Химкомбинат и емкости с АХОВ р. Белая Территория строительномонтажной организации и склад с баллонами Машиностроительный завод Фанерный комбинат паводок (ФК) со складом Котельная с хранилищем мазута г. Белозерск
Машиностроительный завод р. Белая Сборочный цех Водопровод с забором воды из реки Газорегуляторный пункт Газопровод Городской водопровод
Задача II части Определить устойчивость сборочного цеха механического завода к воздействиям внешних поражающих факторов. Список внешних факторов: 1. Волна прорыва. 2. Выброс АХОВ с территории химкомбината. 3. Взрыв газовых баллонов на складе строительномонтажной организации. 4. Паводок. 5. Горение емкости с мазутом на территории котельной. 6. Пожар на складе фанерного комбината. По каждому поражающему фактору во II части сначала привести теорию - формулы и их пояснения, графики, рисунки и т. д.

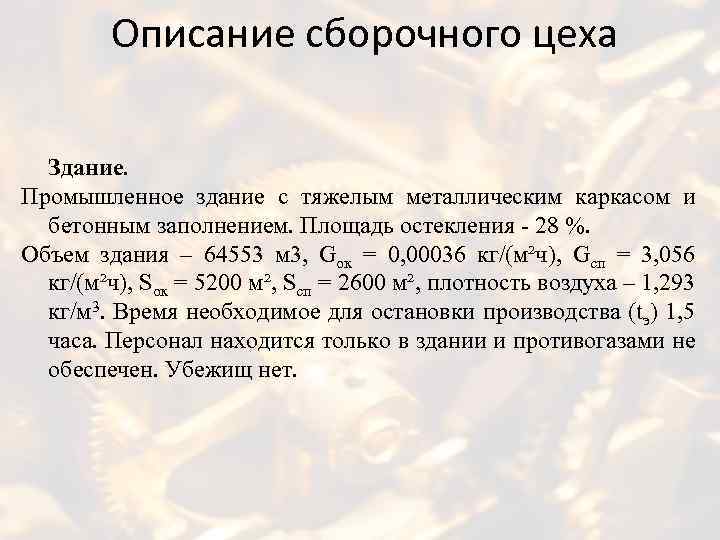

Описание сборочного цеха Здание. Промышленное здание с тяжелым металлическим каркасом и бетонным заполнением. Площадь остекления - 28 %. Объем здания – 64553 м 3, Gок = 0, 00036 кг/(м²ч), Gсп = 3, 056 кг/(м²ч), Sок = 5200 м², Sсп = 2600 м², плотность воздуха – 1, 293 кг/м 3. Время необходимое для остановки производства (tэ) 1, 5 часа. Персонал находится только в здании и противогазами не обеспечен. Убежищ нет.
Описание внешних факторов 1. Паводок. Глубина реки у завода – 8 м. Ширина реки – 40 м. Максимальный подъем реки за последние 40 лет на 10 м. Форма русла реки у завода практически треугольная. Расстояние от реки до завода см. в таблице. 2. Выброс АХОВ на химкомбинате. Предположить, что может одновременно выйти все количество АХОВ. Расстояние приведено в таблице. Ветер 2, 3 м/с в сторону объекта. Перечень опасных веществ на химкомбинате. Сернистый ангидрид (Дп=1, 8 мг/л) – 1600 кг. Фурфурол (Дп=5 мг/л) – 700 кг. Фосген (Дп=0, 6 мг/л) – 950 кг. Формальдегид (Дп=0, 6 мг/л) – 1100 кг. При расчете привести вещества к хлорному эквиваленту. Состояние атмосферы – конвекция. Подстилающая поверхность – степная растительность. Скорость ветра 2, 3 м/с.
Описание внешних факторов 3. Волна прорыва. Расстояние до плотины – см. в таблице. Высота верхнего бъефа – 20 м, уклон русла реки – 10 -4 При определении г·V 2 построить график по таблице 23 § 5. 4 (волна прорыва) книги Храмова Г. Н. По полученному графику и таблице 24 того же параграфа определить степень разрушающего воздействия волны в своем варианте. 4. Пожар на складе фанерного комбината. На складе хранят фанеру до отгрузки потребителям. Максимальный объем складируемой фанеры - 700 т. При горении 1 т фанеры выделяется: синильная кислота – 0, 1 кг, окислов азота – 10 кг. Ветер направлен в сторону объекта. Расчеты привести к хлору. Скорость ветра 2, 3 м/с, поверхность – сельхозугодия. Атмосфера – изотермия.

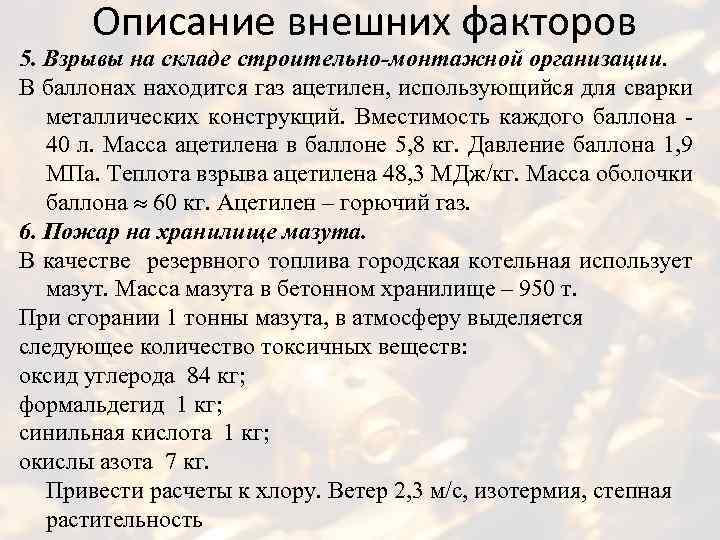

Описание внешних факторов 5. Взрывы на складе строительно-монтажной организации. В баллонах находится газ ацетилен, использующийся для сварки металлических конструкций. Вместимость каждого баллона 40 л. Масса ацетилена в баллоне 5, 8 кг. Давление баллона 1, 9 МПа. Теплота взрыва ацетилена 48, 3 МДж/кг. Масса оболочки баллона 60 кг. Ацетилен – горючий газ. 6. Пожар на хранилище мазута. В качестве резервного топлива городская котельная использует мазут. Масса мазута в бетонном хранилище – 950 т. При сгорании 1 тонны мазута, в атмосферу выделяется следующее количество токсичных веществ: оксид углерода 84 кг; формальдегид 1 кг; синильная кислота 1 кг; окислы азота 7 кг. Привести расчеты к хлору. Ветер 2, 3 м/с, изотермия, степная растительность

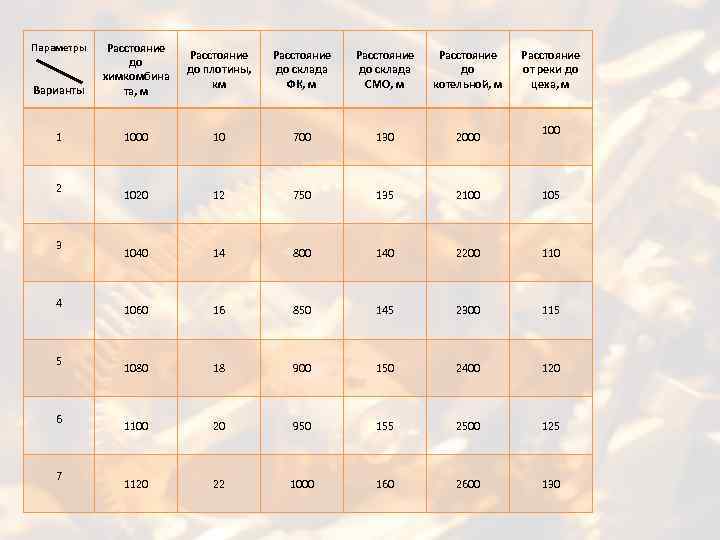

Варианты Расстояние до химкомбина та, м Расстояние до плотины, км Расстояние до склада ФК, м Расстояние до склада СМО, м Расстояние до котельной, м 1 1000 10 700 130 2000 1020 12 750 135 2100 105 1040 14 800 140 2200 110 1060 16 850 145 2300 115 1080 18 900 150 2400 120 1100 20 950 155 2500 125 1120 22 1000 160 2600 130 Параметры 2 3 4 5 6 7 Расстояние от реки до цеха, м 100

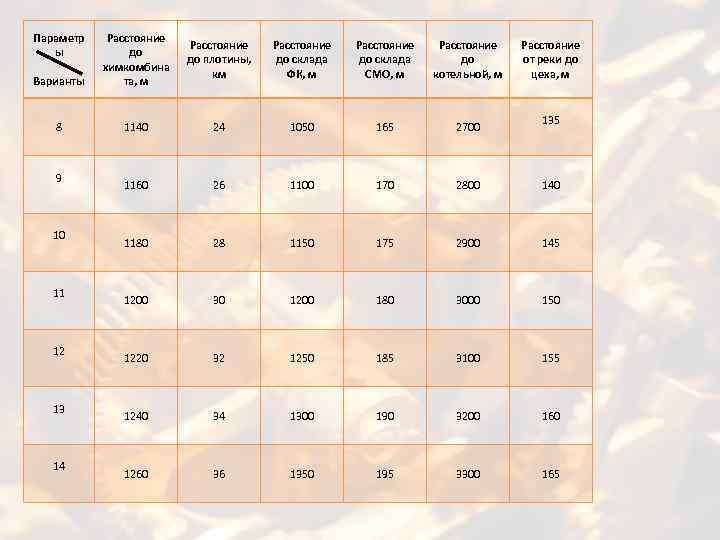

Параметр ы Варианты Расстояние до химкомбина та, м Расстояние до плотины, км Расстояние до склада ФК, м Расстояние до склада СМО, м Расстояние до котельной, м 8 1140 24 1050 165 2700 1160 26 1100 170 2800 140 1180 28 1150 175 2900 145 1200 30 1200 180 3000 150 1220 32 1250 185 3100 155 1240 34 1300 190 3200 160 1260 36 1350 195 3300 165 9 10 11 12 13 14 Расстояние от реки до цеха, м 135

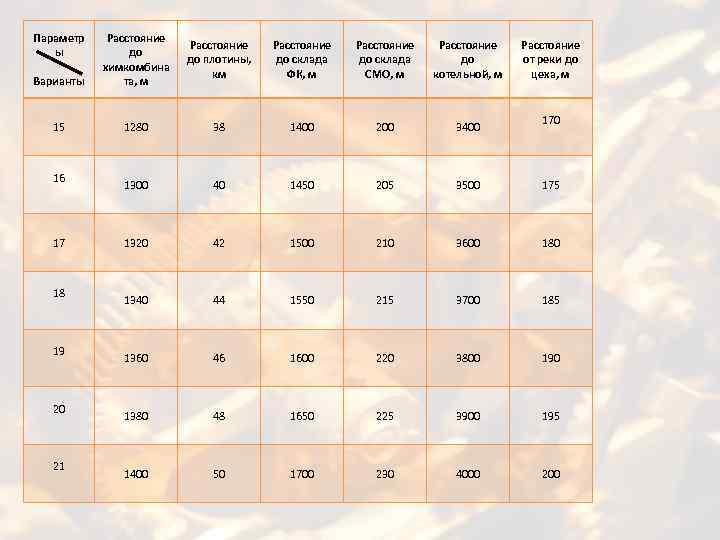

Параметр ы Варианты Расстояние до химкомбина та, м Расстояние до плотины, км Расстояние до склада ФК, м Расстояние до склада СМО, м Расстояние до котельной, м 15 1280 38 1400 200 3400 1300 40 1450 205 3500 175 1320 42 1500 210 3600 180 1340 44 1550 215 3700 185 1360 46 1600 220 3800 190 1380 48 1650 225 3900 195 1400 50 1700 230 4000 200 16 17 18 19 20 21 Расстояние от реки до цеха, м 170

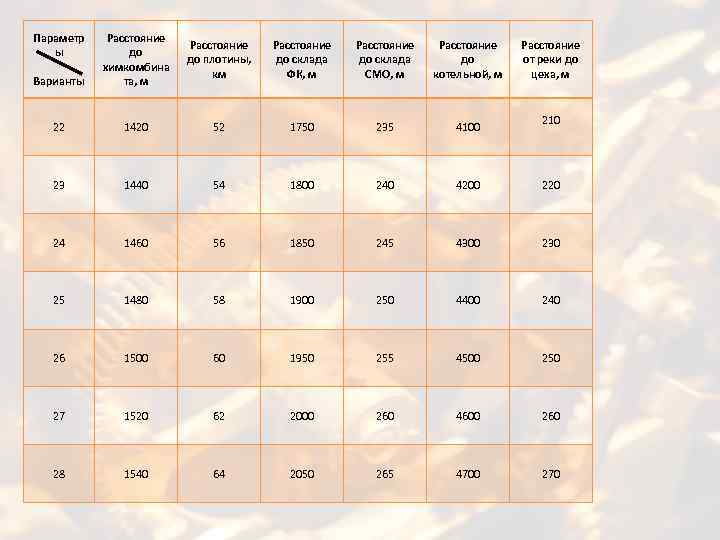

Параметр ы Варианты Расстояние до химкомбина та, м Расстояние до плотины, км Расстояние до склада ФК, м Расстояние до склада СМО, м Расстояние до котельной, м 22 1420 52 1750 235 4100 23 1440 54 1800 240 4200 220 24 1460 56 1850 245 4300 230 25 1480 58 1900 250 4400 240 26 1500 60 1950 255 4500 250 27 1520 62 2000 260 4600 260 28 1540 64 2050 265 4700 270 Расстояние от реки до цеха, м 210
