Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Заглавный лист курсовой работы (приветствуется любая другая тематическая заставка!) 1
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Оглавление (Не забудьте пронумеровать страницы и проставить номера страниц в оглавлении!) грунтов Данные химического анализа подземных вод Расчёт притока воды к совершенным и несовершенным выработкам……………………. . 20 Гидрохимическая характеристика подземных вод и оценка агрессивности воды по отношению к бетонам и металлам… Оценка коррозионной активности грунтов по отношению к углеродистой стали……………………… 2 Заключение 2 Список использованной литературы
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Общие сведения о прокладке трубопроводов и коммуникаций! 3
Ошибки и неточности в табл. 1 методических указаний по курсовой работе! 1. По скв. 13: первый слой следует читать «с глубины 0. 3 м водонасыщенный» . 2. По скв. 31: объединить 1 -ый и 2 -ой слои и рассматривать объединённый слой как песок мелкий, средней плотности, с глубины 2 м водонасыщенный, абсолютная отметка подошвы 14. 2 м. 3. По скв. 40: 4 -ый слой датировать как морену с соответствующим индексом g. III. 4. По скв. 52: 3 -ий слой отнести к моренным образованиям с индексом g. III. 5. По скв. 103: 2 -ой слой читать как «супесь пылеватая, с гравием, пластичная» . 6. По скв. 114: для второго пропущенного слоя результаты гранулометрического анализа взять по скв. 112. 7. По скв. 121: абсолютную отметку подошвы 3 -го слоя принять равной 121. 1 м. 8. По скв. 125: принять абсолютную отметку подошвы первого слоя равной 16. 4 м, второго слоя – 14. 4 м. 4
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Общие замечания по формированию блока исходных данных курсовой работы: 1. Карту фактического материала оформить на один лист формата А 4 в масштабе 1: 2000. 2. Выполнить типовое оформление 4 -х колонок буровых скважин, по которым строится инженерно-геологический разрез (а не геолого-литологический разрез!). 3. В тексте и на графических построениях в работе соблюдать следующую стратиграфию и соответствующие индексы: - t. IV – техногенные современные отложения (tg. IV – устаревший индекс); - b. IV – биогенные современные отложения (торф) – (р. IV – устаревший индекс); - (m-l)IV – морские и озёрные современные нерасчленённые отложения (ml. IV – устаревший индекс); - lg. III – озёрно-ледниковые верхнечетвертичные отложения; - g. III – ледниковые моренные отложения. 4. Все исходные данные по выданному варианту оформить в виде таблиц. 5. Для построения инженерно-геологического разреза использовать штриховки и литологические знаки в чёрно-белом исполнении. 6. Не забывать исправлять ошибочные данные, указанные на слайде 4! 5
Порядок выполнения и сдачи курсовой работы студентами дневного отделения ! 1. Выполнение курсовой работы будет контролироваться ежемесячными аттестациями и соответствующей оценкой выполненной работы! • Для аттестации 5. 03. 10 необходимо подготовить и сдать на проверку блок исходных данных и инженерно-геологический разрез по участку! • Для аттестации 5. 04. 10 каждый студент должен выполнить и сдать на проверку первую часть аналитического блока, содержащую решение следующих задач: - характеристика и оценка рельефа участка; - геологическое строение участка; - определение и характеристика пропущенных слоёв; - оценка возможности развития морозного пучения грунтов по трассе трубопровода. • Для аттестации 5. 05. 10 должна быть выполнена третья часть работы, связанная с расчётом водопритоков к траншеям совершенного и несовершенного типа и оценкой опасности развития суффозионных процессов при водоотливе. 2. Соответственно каждая часть работы получает оценку, которая будет учитываться при окончательной сдаче и защите курсовой работы! 3. Полностью выполненная и оформленная курсовая работа сдаётся на проверку не позднее 10 мая. 4. К зачёту по курсу допускаются студенты, сдавшие и защитившие курсовую работу. 6
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 1. Блок исходных данных по КР 7
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Образец оформления опорных скважин! Цветные литологические Запомнить! знаки и синюю Литолог. штриховку колонка Скважины обводнённой части оформляются в разреза не масштабе 1: 100! применять! Каждая скважина на отдельном листе! Уровень воды в скважине указывать в масштабе на соответствующей глубине! 8
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Запомнить! Скважины оформляются в масштабе 1: 100! Каждая скважина на отдельном листе! Уровень воды в скважине указывать в масштабе на соответствующей глубине! 9
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Запомнить! Скважины оформляются в масштабе 1: 100! Каждая скважина на отдельном листе! Уровень воды в скважине указывать в масштабе на соответствующей глубине! 10
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Запомнить! Скважины оформляются в масштабе 1: 100! Каждая скважина на отдельном листе! Уровень воды в скважине указывать в масштабе на соответствующей глубине! 11
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Это исходные данные по варианту курсовой работы, оформленные в виде таблиц! Ниже таблицы необходимо дать словесную расшифровку всех индексов, приведённых в таблице, с указанием формул расчёта и размерности получаемых единиц. Дать наименование грунтов соответственно результатам гранулометрического анализа! 12
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 13
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 2. 14
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Основные правила построения инженерно-геологического разреза: 1. Разрез строится по заданному направлению с соблюдением заданных масштабов по горизонтали и по вертикали. Линейные масштабы указываются под названием разреза. Вертикальная масштабная линейка должна быть отрисована на левом и правом полях рисунка! 2. Зарамочное оформление разреза включает в себя условные обозначения и линейки-маркёры под разрезом, где указываются №№ скважин, абсолютная отметка устья, расстояния между соседними скважинами. 3. Оси скважин выносятся на разрез жирными вертикальными линиями (чёрными или цветными) с указанием положения забоя. 4. Границы слоёв должны быть оцифрованы с указанием глубины от поверхности и абсолютной отметки! Через забои скважин никакие границы не проводятся, т. к. положение подошвы последнего слоя неизвестно! 5. На разрезе должно быть показано положение уровня грунтовых вод с указанием глубины от поверхности и абсолютной отметки! 6. Следует соблюдать правила рисовки выклинивания слоёв и фациального замещения внутри одного стратиграфического подразделения! 15

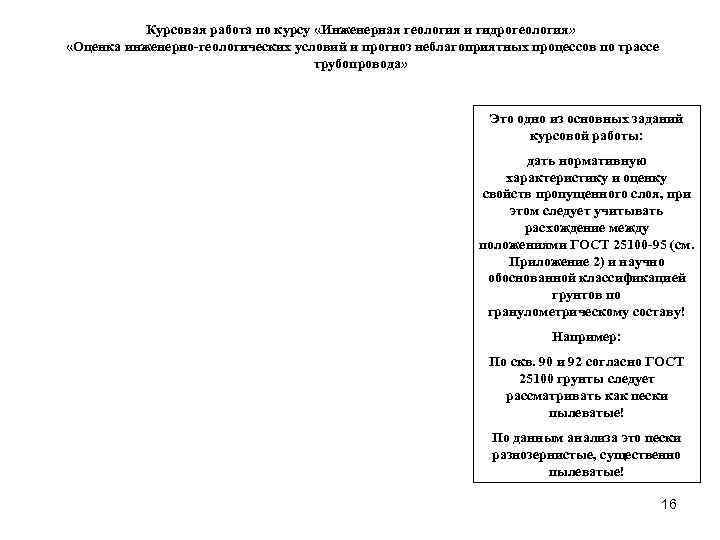

Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Это одно из основных заданий курсовой работы: дать нормативную характеристику и оценку свойств пропущенного слоя, при этом следует учитывать расхождение между положениями ГОСТ 25100 -95 (см. Приложение 2) и научно обоснованной классификацией грунтов по гранулометрическому составу! Например: По скв. 90 и 92 согласно ГОСТ 25100 грунты следует рассматривать как пески пылеватые! По данным анализа это пески разнозернистые, существенно пылеватые! 16
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Внимание! При вычислении высоты капиллярного поднятия значения Ск брать для: -песков 0, 1; - песков пылеватых 0, 2; -супесей 0, 3; -суглинков 0, 4; -глин 0, 5. Формула Хазена применима при: Cu<5 d 10 >0, 1 мм При других значениях Cu и d 10 коэффициент фильтрации, высота капиллярного поднятия и радиуса влияния берутся из таблицы 5. 2! 17
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Гранулометрический! Для разбивки оси X в логарифмическом масштабе использовать компьютерную программу Excel! мм Гранулометрический! 18
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 19
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Пучинистый! 20
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Карта среза 21

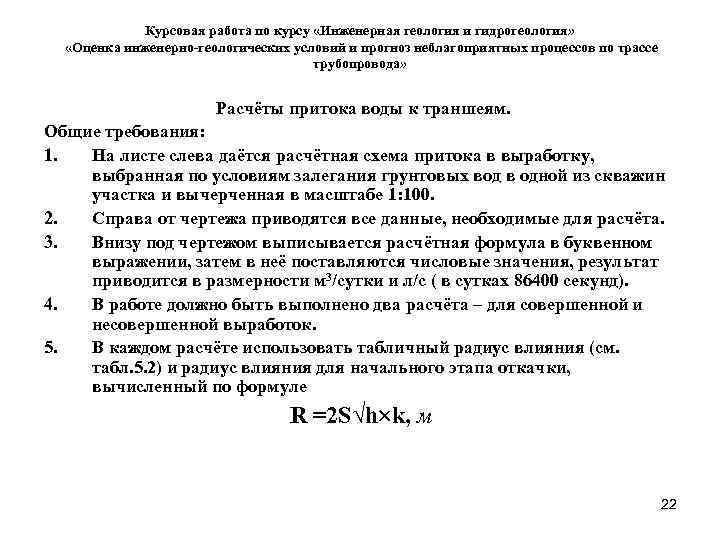

Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Расчёты притока воды к траншеям. Общие требования: 1. На листе слева даётся расчётная схема притока в выработку, выбранная по условиям залегания грунтовых вод в одной из скважин участка и вычерченная в масштабе 1: 100. 2. Справа от чертежа приводятся все данные, необходимые для расчёта. 3. Внизу под чертежом выписывается расчётная формула в буквенном выражении, затем в неё поставляются числовые значения, результат приводится в размерности м 3/сутки и л/с ( в сутках 86400 секунд). 4. В работе должно быть выполнено два расчёта – для совершенной и несовершенной выработок. 5. В каждом расчёте использовать табличный радиус влияния (см. табл. 5. 2) и радиус влияния для начального этапа откачки, вычисленный по формуле R =2 S√h k, м 22
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Пример оформления расчёта водопритока к выработке. Схема расчёта притока воды в совершенную траншею при условии принудительного водопонижения Исходные данные: Глубина траншеи hтр =…м. Длина траншеи l = 300 м Глубина залегания грунтовых вод dw =… м. Коэффициент фильтрации Kф = … (макс. значение по табл. 5. 2) м/сутки Радиус влияния, м R табличное (минимальное значение из табл. 5. 2) R начальное по формуле R =2 S√ h k h 1 мощность водоносного горизонта, м (в случае принудительной откачки h 1 = S) Q = k l (h 1)2/Rтабл. =…м 3/ сутки = … л/с Плоскопараллельный Q = k l (h 1)2/Rнач. . =…м 3/ сутки = … л/с приток с двух сторон 23
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Пример расчёта водопритока в совершенную выработку Длина 24

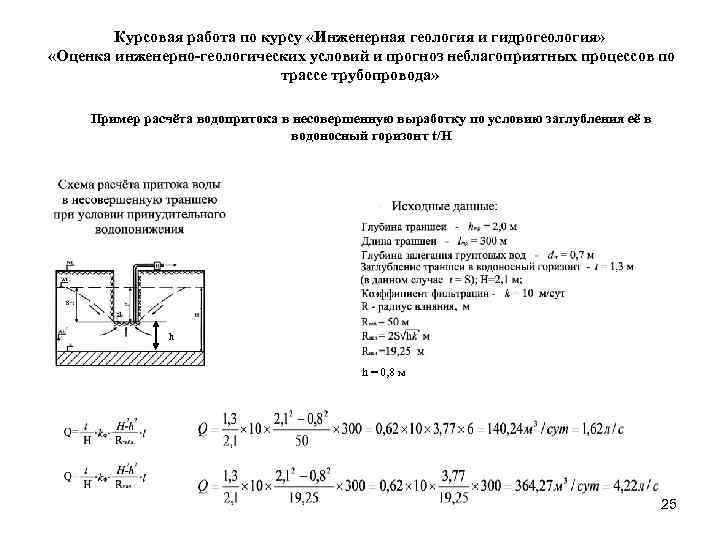

Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Пример расчёта водопритока в несовершенную выработку по условию заглубления её в водоносный горизонт t/H h = 0, 8 м 25
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Расчёты притока воды к траншеям в условиях самотечного дренажа. В случае самотёчного дренажа (это эффективно при небольших водопритоках при кф < 1 м/сутки) на дне траншеи остаётся слой воды мощностью 0, 3 м. Совершенная траншея Несовершенная траншея H hw h 26
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» оседание 27
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Будьте внимательны! Возможность развития суффозии следует рассмотреть для двух ситуаций: 1. Максимальное развитие воронки депрессии при максимальном значении радиуса влияния Rтабл. . 2. Для начальных условий рассмотренной выше откачки при R = 2 S√Kф. H 28
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Гидрохимическая характеристика воды и оценка её агрессивности к бетонам и металлическим конструкциям 29
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 30
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 31
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Оценка агрессивности грунтов к стальным конструкциям 32

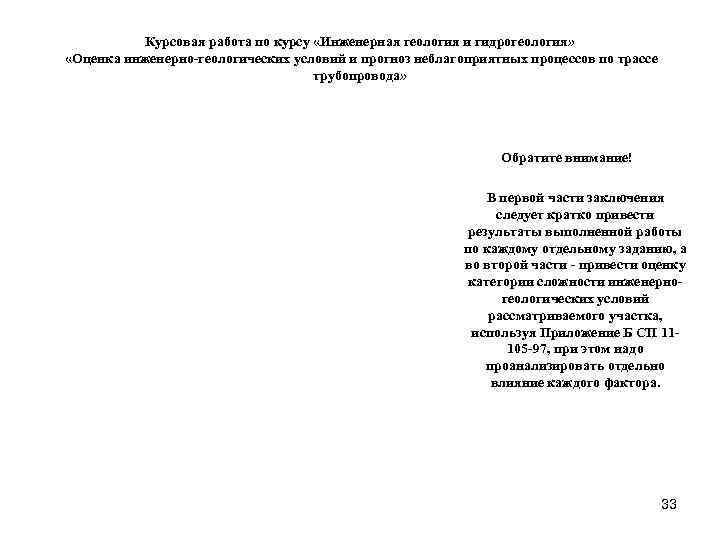

Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» Обратите внимание! В первой части заключения следует кратко привести результаты выполненной работы по каждому отдельному заданию, а во второй части - привести оценку категории сложности инженерно- геологических условий рассматриваемого участка, используя Приложение Б СП 11 - 105 -97, при этом надо проанализировать отдельно влияние каждого фактора. 33
Курсовая работа по курсу «Инженерная геология и гидрогеология» «Оценка инженерно-геологических условий и прогноз неблагоприятных процессов по трассе трубопровода» 34
