Курсовая работа по курсу Градостроительство с основами архитектуры

Курсовая работа по курсу «Градостроительство с основами архитектуры» Московский Государственный Университет леса Факультета Ландшафтной архитектуры Кафедра ландшафтной архитектуры и садово-паркового строительства Специальность 2605. 00 Москва - 2011

Тематика курсовых работ • • • 1. Площадь в историческом центре Москвы 2. Площади Санкт-Петербурга 3. Площади исторических центров областных городов России 4. Современные площади провинциальных городов России 5. Площади – исторические центры столичных городов Европы 6. Площадь европейского города, развивавшегося вокруг средневекового замка 7. Площадь европейского города, развивавшегося вдоль торгового пути 8. Площадь города, сохранившего в застройке черты исторической планировки (гипподамова сетка, римский военный лагерь, города для отдыха и развлечений) 9. Площадь приморского портового города 10. Привокзальные площади 11. Площади-заставы. Парадные въезды в город 12. Дворцовые и театральные площади • • 11. Площади современной высотной застройки городов 12. Точечное монолитное домостроение в исторических центрах городов 13. Аркология (экология зданий) конструирование экологических зданий экологическая перепланировка и реконструкция городских площадей 14. Природный ландшафт в городе. Формирования и сохранения ландшафтов с различными соотношениями природных и искусственных компонентов 15. Архитектурная среда в городской застройке 16. Современное состояние и перспективы развития объектов садово-парковой архитектуры из списка М. П. Коржева» 17. Архитектурный «новодел» в исторических и культурных городских центрах. 18. Подражательные архитектурные стили московских зданий

Заявленные темы Ла 21, 22 2012 год

Московский Государственный Университет леса • Факультета Ландшафтной архитектуры Кафедра ландшафтной архитектуры и садовопаркового строительства • • • Кочанова Н. В. • Площадь «Пять углов в Санкт. Петеребурге» • • архитектурно-градостроительный анализ • Курсовая работа Выполнила Кочанова Наталья Викторовна • Группа ЛА-31 • Принял доцент, к. г. н. Зайцев Георгий Александрович • Москва-2011 Лист 1 титульный лист

Лист 2 Схема и материалы фотофиксации объекта • • • Фотоизображения, получаемые по информационно –справочной системе Google Earth По архитектурным объектам и площадям Москвы необходимо провести собственное фотографирование и представить авторские фотоснимки

Лист 3 Формальные сведения Градостроительный контекст объекта схема расположения объекта на карте современного города • плановый снимок площади «Пять углов» в г. Сант-Петербург • Программа: Internet explorer Google Earth • Сохранить как: 2011 02 12 площадь Пять углов СПб • Копировать снимок в Power Point – курсовая работа

• • Пять углов — неофициальное название перекрёстка в Санкт-Петербурге, образованного пересечением Загородного проспекта с улицами Разъезжей, Рубинштейна (бывшая Троицкая) и Ломоносова (бывший Чернышёв переулок). Перекрёсток существует с 1760 -х годов. Архитектурной доминантой перекрёстка, ставшей одним из знаковых символов города, является доходный дом с башенкой (см. фото), расположенный на углу Загородного проспекта и улицы Рубинштейна (Загородный проспект, 11/38). Дом построен в 1913 году в стиле неоклассицизма по проекту архитектора А. Л. Лишневского. В этом доме жили Л. К. Чуковская (с 1930 -го до 1941 года) и М. П. Бронштейн (с 1931 -го до ареста в 1938 -м), у которых часто бывала А. А. Ахматова [1]. Напротив него (Загородный проспект, 18) расположен дом В. П. Капниста (построен в 1790 -х гг. ). В дом на углу Загородного проспекта и Чернышёва переулка (ул. Ломоносова) (Загородный проспект, 13/15) было в 1800 году переведено Коммерческое училище. Это было первое в России торговое учебное заведение для купеческих детей. Оно было основано в Москве П. А. Демидовым в 1782 году при воспитательном доме и переведено в Санкт. Петербург по инициативе императрицы Марии Федоровны и просуществовало у Пяти углов до конца XIX века, после чего занимаемый им дом стал жилым. Лист 4 историческая справка

историческая справка

• Упрощенное изображение (прорисовка) современного облика фасада здания, являющегося архитектурной доминантой площади из материалов фотофиксации. • План здания находят в дополнительных материалах Лист 5 План здания Фасад здания

Космический плановый снимок, полученный по системе ГУУГЛ

Лист 6 архитектурные особенности объекта • Определить принадлежность к архитектурному стилю всех зданий образующих площадь • Указать основные признаки отнесения к архитектурному стилю. • Дать описание архитектурных ордеров

Лист 7 Проработка архитектурного фрагмента • • • Характерная архитектурная деталь архитектурного оформления фасада доминирующего на площади здания: Фрагмент ордера, антаблемент Лестница, портал, колоннада, балюстрада, купол Прорисовка и фото в двух проекциях Архитектурное описание

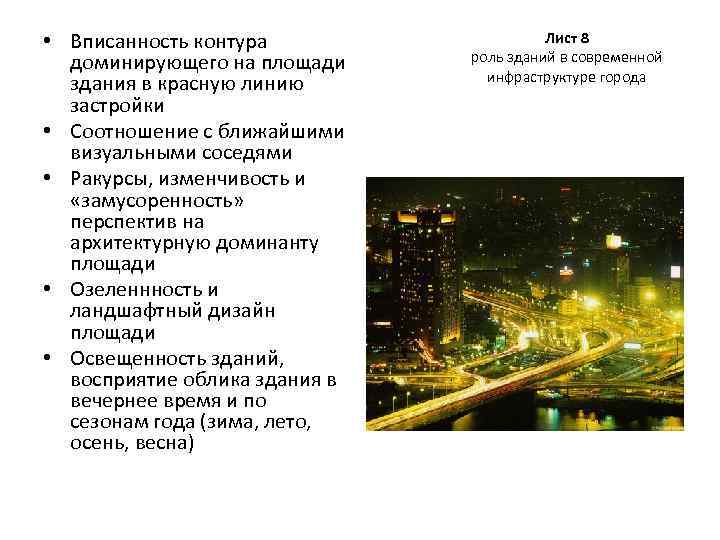

• Вписанность контура доминирующего на площади здания в красную линию застройки • Соотношение с ближайшими визуальными соседями • Ракурсы, изменчивость и «замусоренность» перспектив на архитектурную доминанту площади • Озеленнность и ландшафтный дизайн площади • Освещенность зданий, восприятие облика здания в вечернее время и по сезонам года (зима, лето, осень, весна) Лист 8 роль зданий в современной инфраструктуре города

Лист 9 предложения о реконструкции облика здания, площади, визуальной доступности, освещения и озеленения • оценка современного состояния фасадов домов, образующих площадь • Транспортная нагрузка, организация движения транспорта и пешеходов

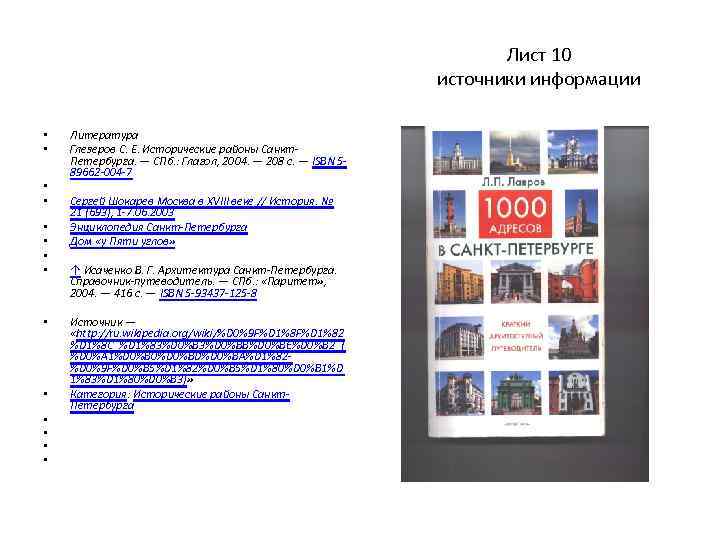

Лист 10 источники информации • • • • Литература Глезеров С. Е. Исторические районы Санкт. Петербурга. — СПб. : Глагол, 2004. — 208 с. — ISBN 589662 -004 -7 Сергей Шокарев Москва в XVIII веке // История. № 21 (693), 1 -7. 06. 2003 Энциклопедия Санкт-Петербурга Дом «у Пяти углов» ↑ Исаченко В. Г. Архитектура Санкт-Петербурга. Справочник-путеводитель. — СПб. : «Паритет» , 2004. — 416 с. — ISBN 5 -93437 -125 -8 Источник — «http: //ru. wikipedia. org/wiki/%D 0%9 F%D 1%82 %D 1%8 C_%D 1%83%D 0%BB%D 0%BE%D 0%B 2_( %D 0%A 1%D 0%B 0%D 0%BD%D 0%BA%D 1%82%D 0%9 F%D 0%B 5%D 1%82%D 0%B 5%D 1%80%D 0%B 1%D 1%83%D 1%80%D 0%B 3)» Категория: Исторические районы Санкт. Петербурга

Вопросы к экзамену!

Архитектурный ордер художественно обработанная стоечно-балочная конструкция, разработанная в древней Греции и перешедшая в архитектуру других стран и периодов в своеобразной трактовке (Рим, Ренессанс, классицизм). • • • Древнегреческие ордера: Дорический; Ионический; Коринфский 1 - карниз; 2 – фриз; 3 – архитрав; 4 – капитель колонны; 5 – ствол колонны; 6 – база колонны

Дорический ордер образец глубоко продуманной системы архитектурных форм, получивших свое развитие на основе художественной разработки конструктивной стоечно-балочной системы, отражавшей суровый мужественный дух спартанской идеологии • • • Колонна, более широкая внизу и сужающаяся вверх, получила свою форму от древесного ствола, устойчиво поставленного широким основанием на каменную платформу на которую ставился храм. Высота самых стройных колонн не превышает семи диматров основания , 7: 1 Обработка ствола колнны продольными желобками каннелюрами ( от латинского «канна» - тростник) идет от египетских колонн. Для того, чтобы выявить напряженный характер работы колонн под нагрузкой, стволу колонны дают небольшое утолщение в нижней трети, которое плавной кривой (энтазис) сходит на нет и вверх и внизу. Впечатлению напряженной работы ствола колонны отвечает и напряженная кривая основной части капители – подушки-эхина, накрытого сверху плитой (абакой), образующей переход к опирающемуся на нее архитраву – балке, поддерживающей фриз и карниз дорического ордера. Архитрав, фриз и карниз образуют лежащее на колоннах перекрытие, называемое анатаблементом Дорический фриз образован торцами поперечных балок, которые в деревянных конструкциях Ордера были перекинуты с архитрава на стену здания, перед которым возводилась колоннада. Торцы деревянных балок закрывались дощечками с тройным врезом – триглифами. Отверстия между торцами балок закладывались плитами с изображениями, связанными с назначением храма или общественного здания. Эти плиты – метопы выполнялись из керамики (терракота или позже, когда весь храм строился из камня, делались каменные и изображения на них (рельефы высекалиь

Дорический ордер • • • Ордер – определенное художественно осмысленное сочетание несомых и несущих частей в стоечно-балочной конструкции Триглифы и метопы – вертикальные доски, устанавливаемые над колоннами и интерколумнием Дорическая капитель состоит из эхин (округлые подушки) и абаки (квадратная плита) Антаблемент - архитрав, фриз, карниз Карниз - выступающая вперед доска, прямоугольные выступы – мутулы, капли - гутты

Ионический ордер (с VI века до н. э. ) отвечал жизнерадостному мировоззрению жителей богатых торговых греческих городов в Малой Азии • • • Знаменитый храм Артемиды в Эфесе; Колонна гораздо стройнее дорической, отношение ее высоты к диаметру доходит до 10 (10: 1); Ствол покрыт каннелюрами с тупыми кромками (в дорическом ордере – острые кромки); Капитель получила спиральные завитки, напоминающих форму раковин и вьющихся растений; Ионическая колонна опирается на специальную профилированную подушку – базу, которая состоит из двух валов, разделенных выкружкой – скоцией (от греческого «скоция» - тень) Ионический ордер допускает любое расстояние между колоннами, что дает большую свободу композиции фасадов

Коринфский ордер • • • Первоначально применяли для небольших сооружений, например, памятник в честь победы хора некого Лисикрата на певческих состязаниях. В верху памятник был увенчан изображение треножника ( приз на состязаниях) Коринфская капитель более высокая, чем ионическая. Ее строение носит вертикальный характер, она не отрезает колонну от антаблемента. Наиболее яркий пример коринфского стиля – торжественно величавый храм Зевса Олимпийского при императоре Адриане римским архитектором Коссуцием в Афинах

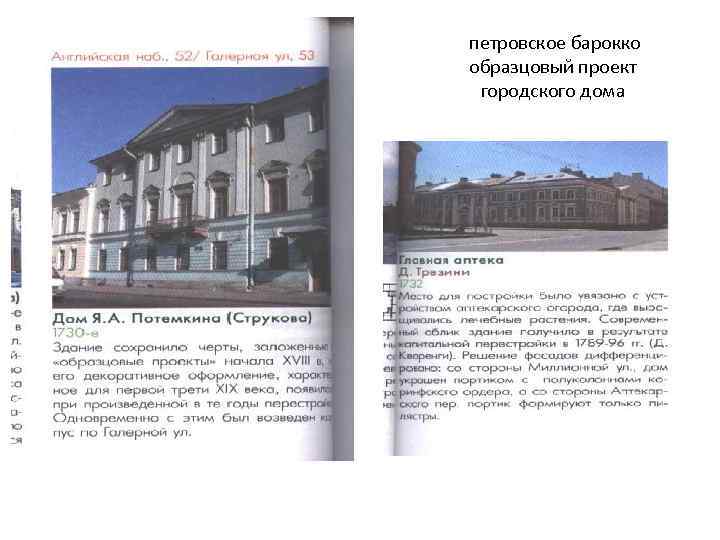

петровское барокко образцовый проект городского дома

Высокое барокко необарокко с элементами маньеризма

необарокко

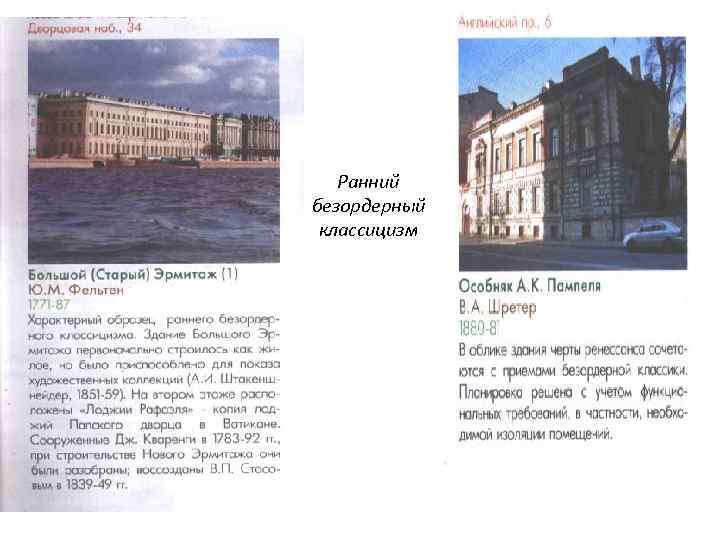

Ранний безордерный классицизм

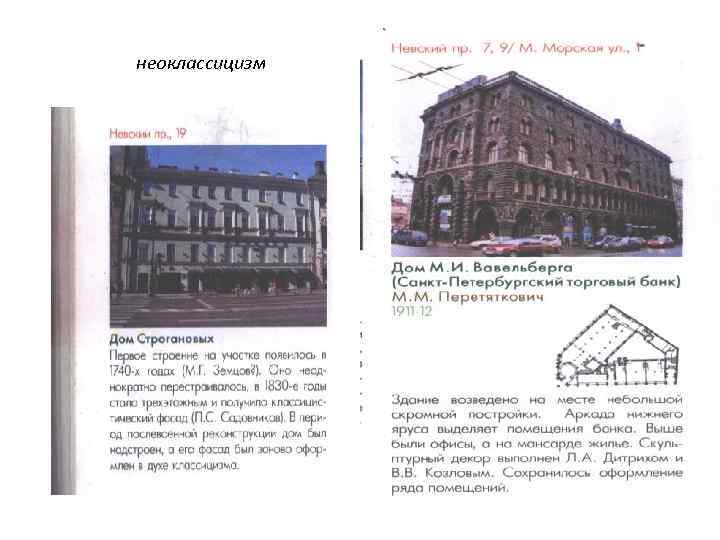

неоклассицизм

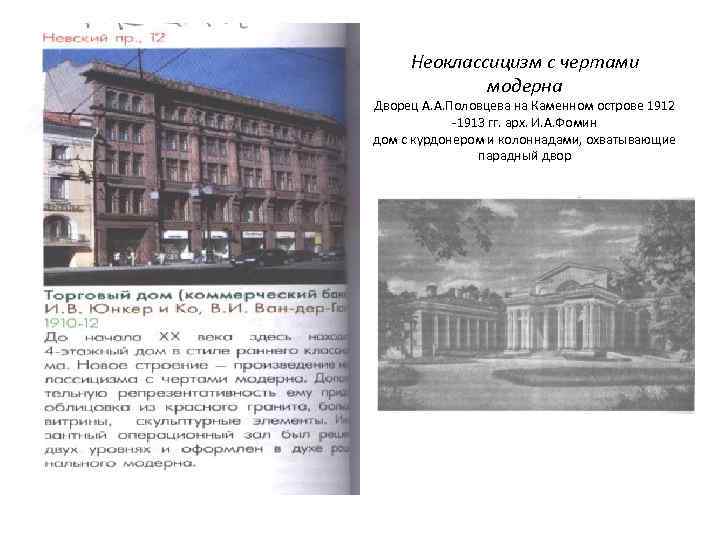

Неоклассицизм с чертами модерна Дворец А. А. Половцева на Каменном острове 1912 -1913 гг. арх. И. А. Фомин дом с курдонером и колоннадами, охватывающие парадный двор

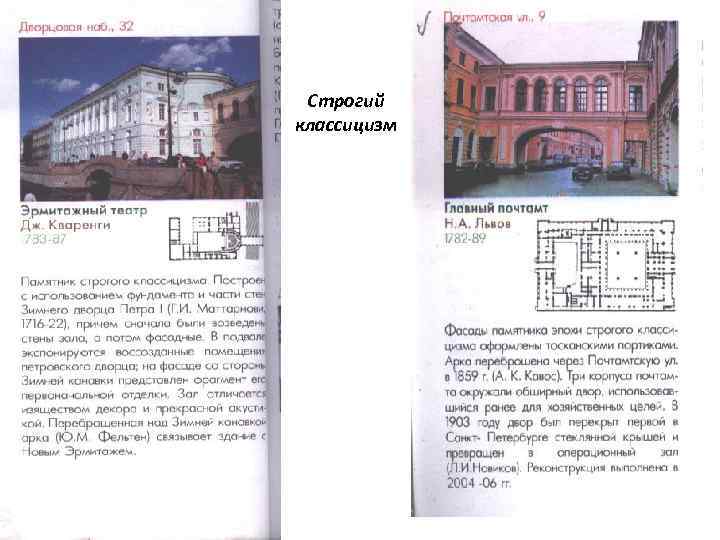

Строгий классицизм

Поздний классицизм

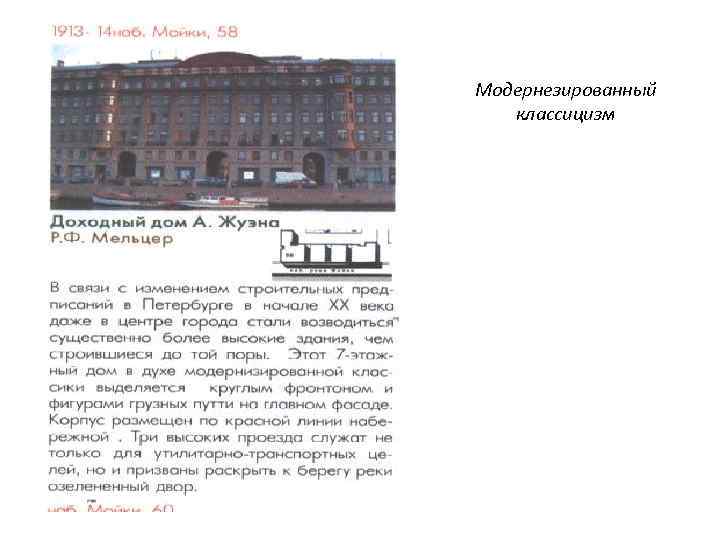

Модернезированный классицизм

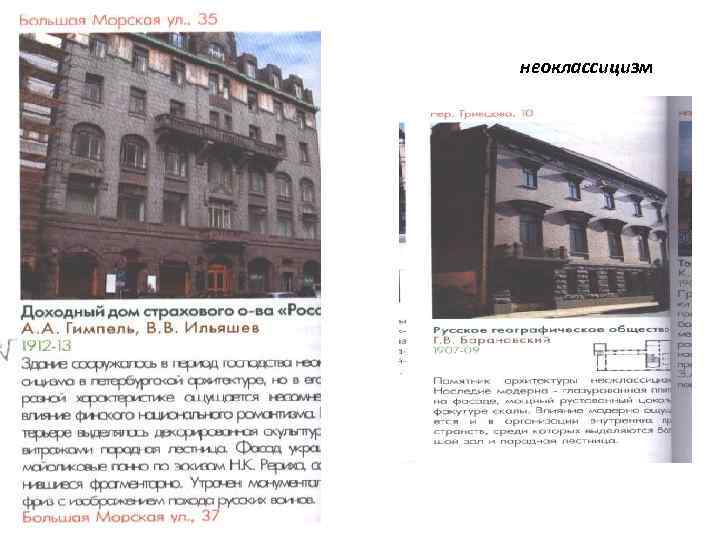

неоклассицизм

Сталинский ампир

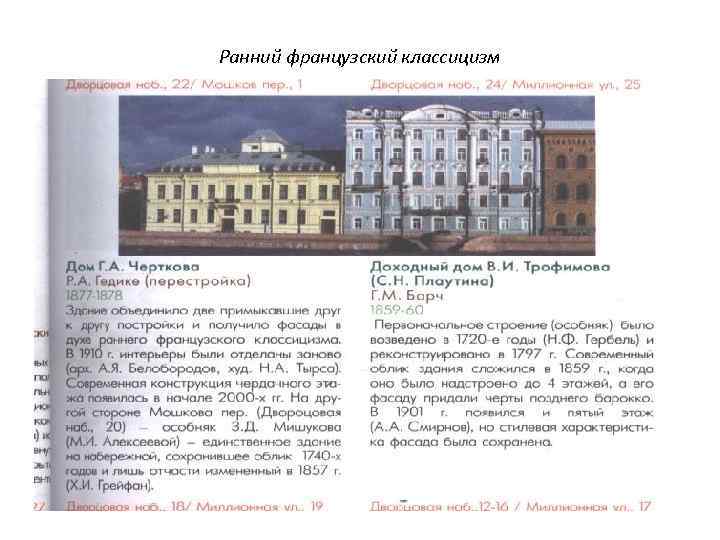

Ранний французский классицизм

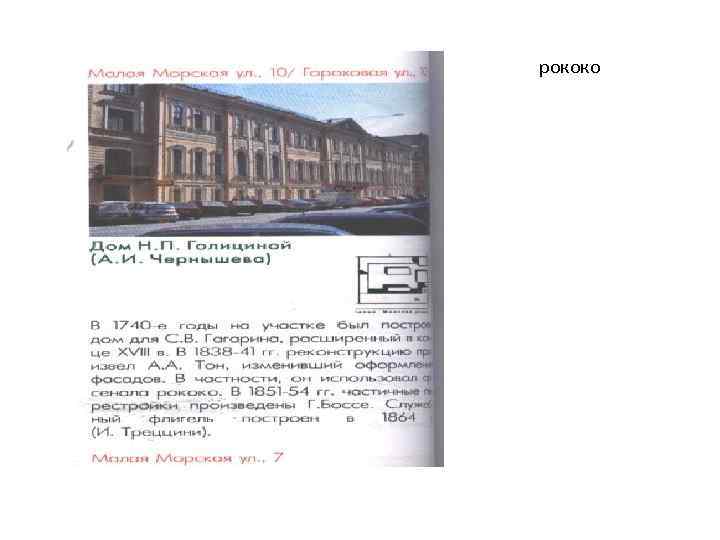

рококо

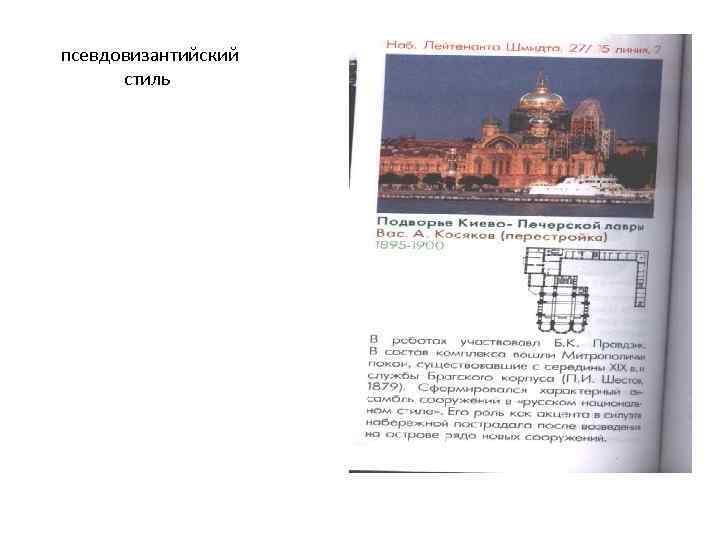

псевдовизантийский стиль

Псевдорусский стиль

• Псевдорусский стиль •

необарокко

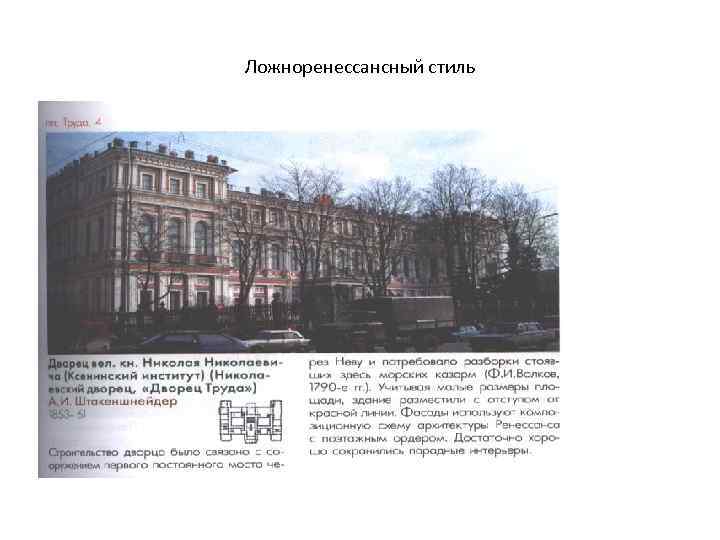

Ложноренессансный стиль

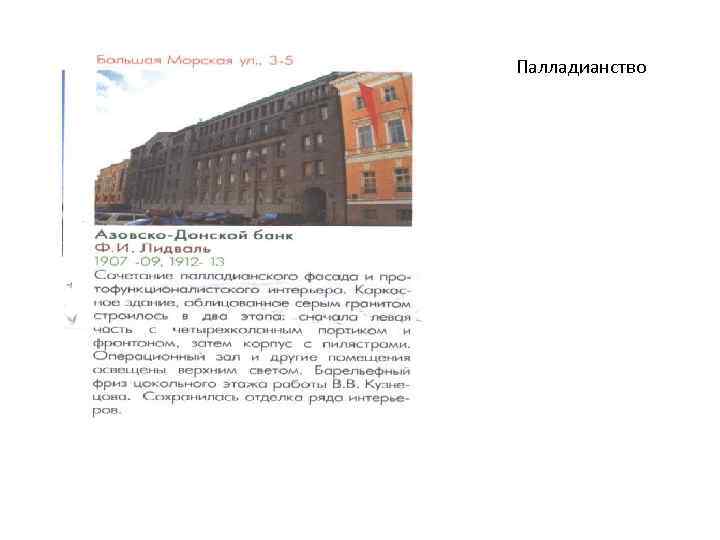

Палладианство

Псевдоготика неоготика

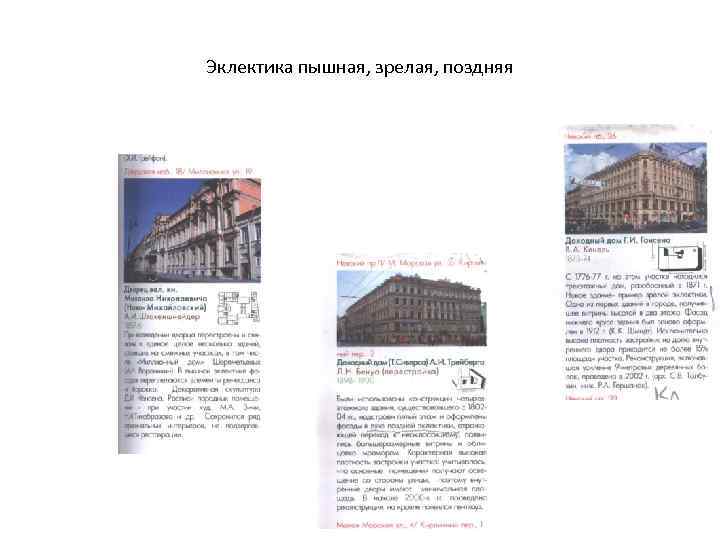

Эклектика пышная, зрелая, поздняя

• Эклектическое Сочетание французского ренессанса и барокко

Неогреческое направление Арх. М. Д. Быковский Дом дворец Волярлярских Арх. Лео Кленце Новый Эрмитаж •

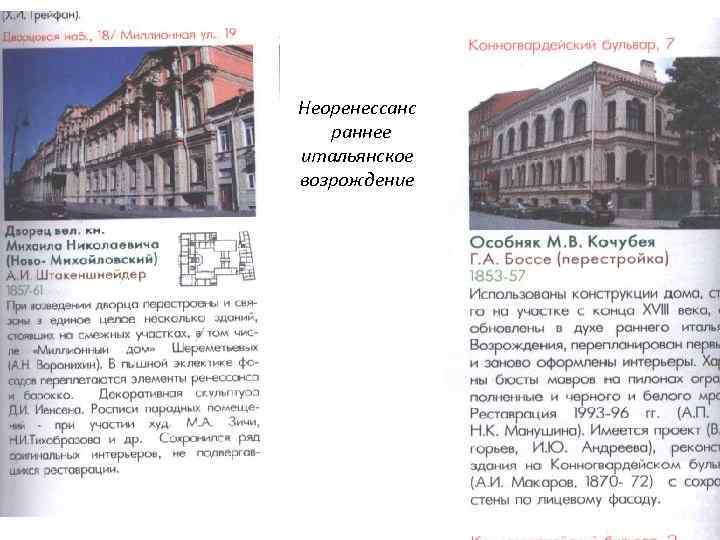

Неоренессанс раннее итальянское возрождение

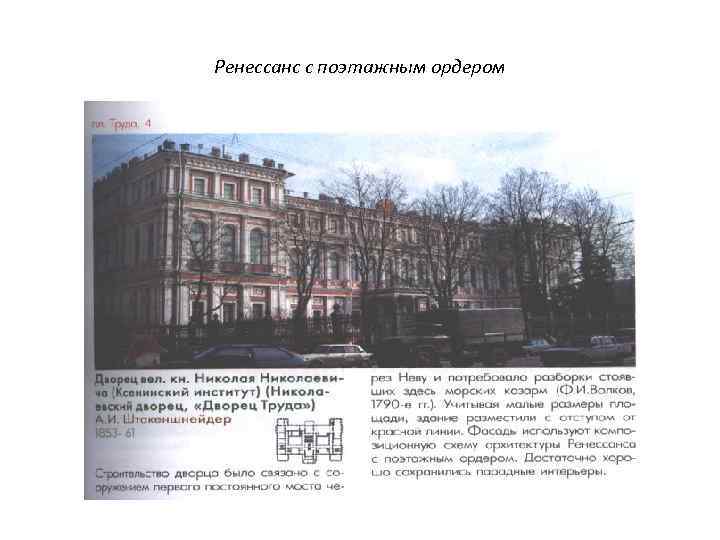

Ренессанс с поэтажным ордером

Испанский и мавританский стили

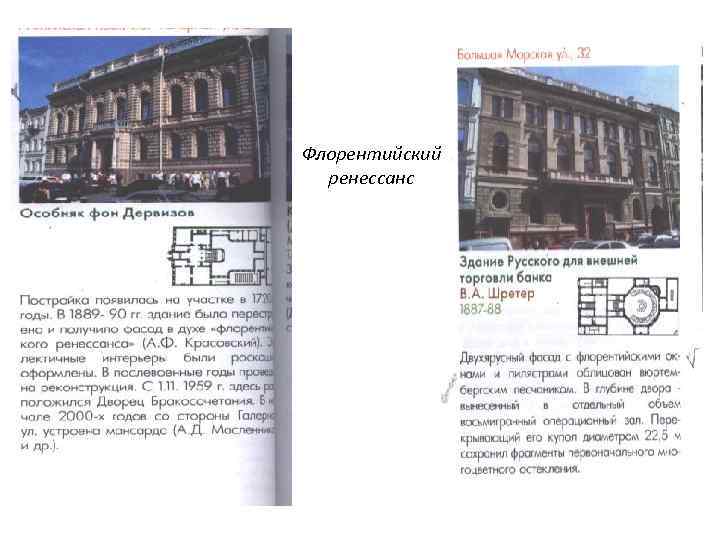

Флорентийский ренессанс

Модерн новаторский (полное отрицание всех традиций) стилизаторский (переработка традиционных форм) рационалистическая архитектура, Новый Югенд-стиль, Сецессион • • Архитекторы О. Вагнер, В. Орт, Э. Сааринен в Петербурге Ф. И Лидваль, А. И. Гоген, Н. В. Васильев, П. Ю. Сюзор, Г. В. Барановский, Э. Ф. Вирих, Л. Н. Бенуа, Ф. О. Шехтель, Р. И. Клейн • • • Эркеры в жилых домах Окна различной конфигурации Стилизация цветов, причудливо изгибающихся стеблей болотных растений Новые строительные материалы железо, сталь, железобетон, большеразмерное стекло, изразцовый кирпич Особняк М. Ф. Ксешинской (1901 -1904 гг. ) арх. А. И. Гоген • •

Новаторский модерн - Особняк М. Ф. Ксешинской (1904 -1906 гг. ) ассмметричная композиция плана и объемов, различные по форме, размерам, пропорциям и ритму расположения окна, резная по фактуре обработка фасадов, оригинальный по рисунку фриз между кронштейнами сильно вынесенного карниза Стилизаторский модерн –музей Суворова А. В. (1901 -1904 гг. ) облик средневековой крепости русской архитектуры

Доходные дома и жилые здания в стиле модерн

ретроспективизм неорусский стиль неоклассицизм неоклассицистическое направление ретроспективизма • • Журнал «Мир искусства» –А. Н. Бенуа, М. В. Дубужинский, Е. Е. Лансере, с 1899 А. П. Остроумова-Лебедева Журнал «Старые годы» с 1907 г. История русского искусства. И. Э. Грабарь возрождение традиции высокого классицизма, искусства создания городских ансамблей. Проект преобразования части Петербурга арх. Л. Н. Бенуа, М. М. Перетяткович, инженер Ф. Е. Енакиев Ансамбль «Новый Петербург» на острове Голодай Историческая выставка архитектуры и художественных промыслов в Академии художеств 1911 г. Неорусское направление архитекторы В. В. Суслов, В. А. Покровский (Федоровский собор в Царском селе) А. В. Щусев, В. А Щуко

Для формирования доходных домов использован большой палладианский ордер, замкнутая система огромных трехчетвертных колонн композитарного ордера на высоком цокольном этаже с сильно раскрепованном антаблементе, в который вписан последний шестой этаж. Между колоннами мастерски вмонтированы эркеры
