Курсовая работа по инженерной геологии III курс очное отделение Составила доц. каф. геоэкологии и инженерной геологии, к. геогр. н. Коновалова Оксана Александровна
Инженерно-геологический элемент (ИГЭ)это слой или часть слоя, однородная по возрасту, генезису, литологическому составу, показателям состояния и физико-механических свойств. В пределах одного литологического слоя можно выделить несколько инженерногеологических элементов. Показатели состояния и физикомеханических свойств определяют поведение грунтов при использовании их в качестве грунтового основания зданий и сооружений.

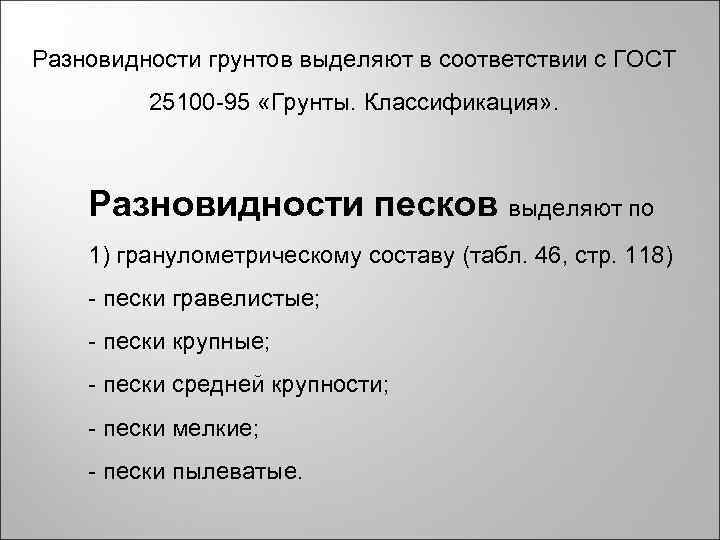

Разновидности грунтов выделяют в соответствии с ГОСТ 25100 -95 «Грунты. Классификация» . Разновидности песков выделяют по 1) гранулометрическому составу (табл. 46, стр. 118) - пески гравелистые; - пески крупные; - пески средней крупности; - пески мелкие; - пески пылеватые.

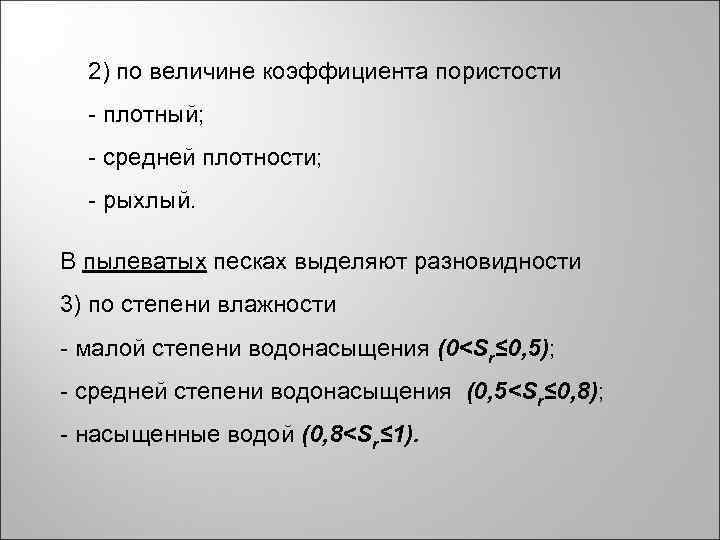

2) по величине коэффициента пористости - плотный; - средней плотности; - рыхлый. В пылеватых песках выделяют разновидности 3) по степени влажности - малой степени водонасыщения (0<Sr≤ 0, 5); - средней степени водонасыщения (0, 5<Sr≤ 0, 8); - насыщенные водой (0, 8<Sr≤ 1).

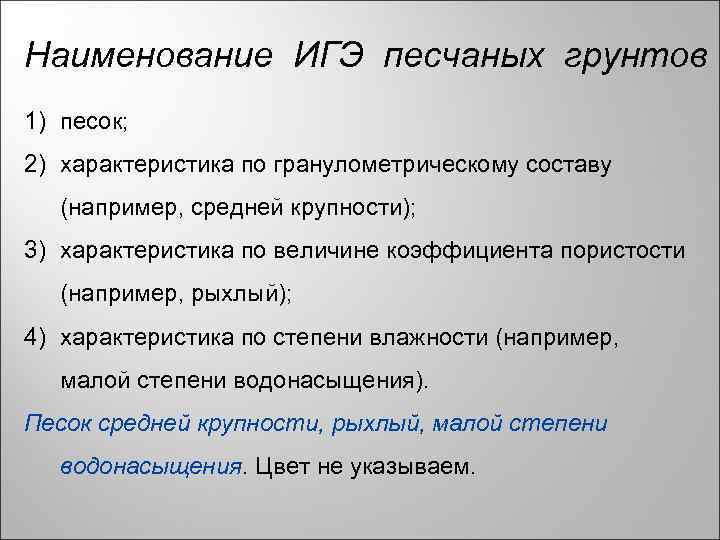

Наименование ИГЭ песчаных грунтов 1) песок; 2) характеристика по гранулометрическому составу (например, средней крупности); 3) характеристика по величине коэффициента пористости (например, рыхлый); 4) характеристика по степени влажности (например, малой степени водонасыщения). Песок средней крупности, рыхлый, малой степени водонасыщения. Цвет не указываем.

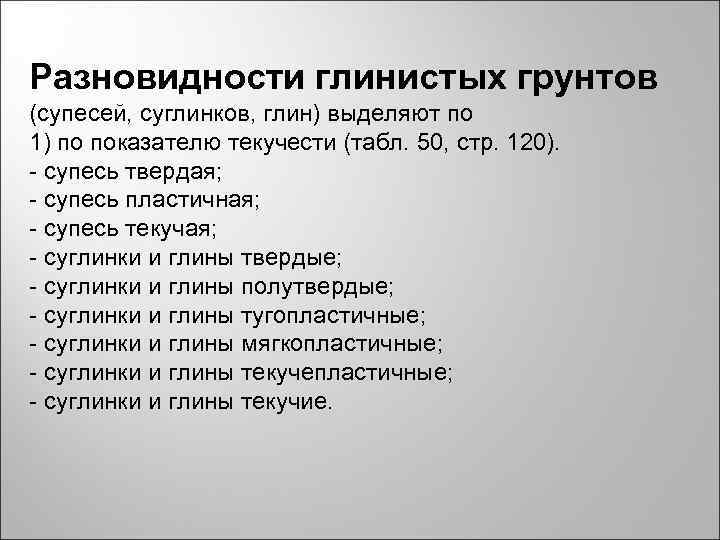

Разновидности глинистых грунтов (супесей, суглинков, глин) выделяют по 1) по показателю текучести (табл. 50, стр. 120). - супесь твердая; - супесь пластичная; - супесь текучая; - суглинки и глины твердые; - суглинки и глины полутвердые; - суглинки и глины тугопластичные; - суглинки и глины мягкопластичные; - суглинки и глины текучепластичные; - суглинки и глины текучие.

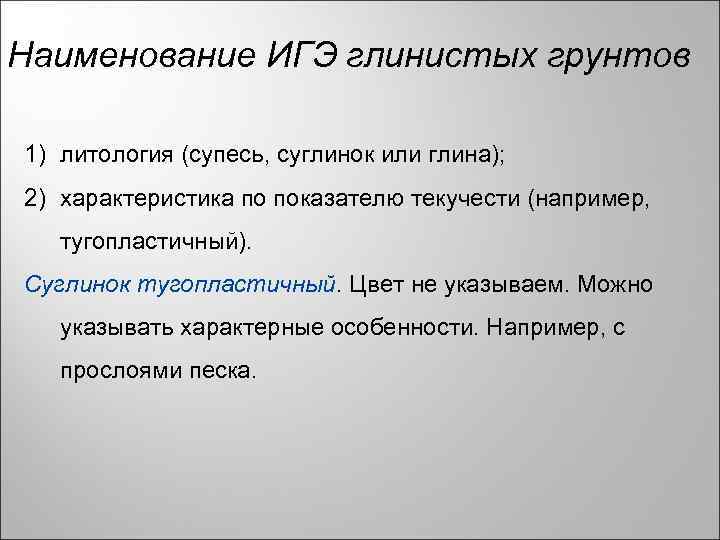

Наименование ИГЭ глинистых грунтов 1) литология (супесь, суглинок или глина); 2) характеристика по показателю текучести (например, тугопластичный). Суглинок тугопластичный. Цвет не указываем. Можно указывать характерные особенности. Например, с прослоями песка.

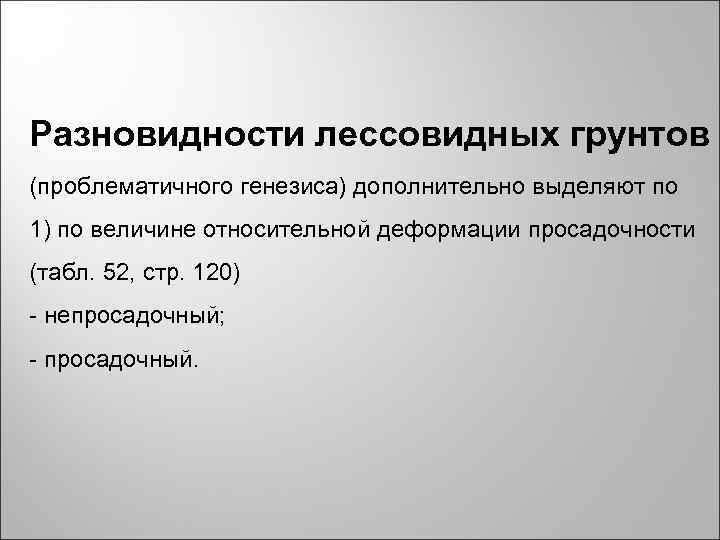

Разновидности лессовидных грунтов (проблематичного генезиса) дополнительно выделяют по 1) по величине относительной деформации просадочности (табл. 52, стр. 120) - непросадочный; - просадочный.

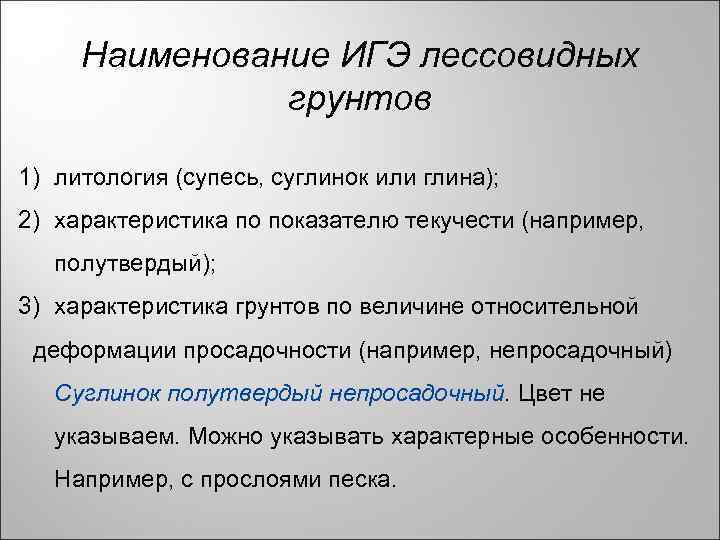

Наименование ИГЭ лессовидных грунтов 1) литология (супесь, суглинок или глина); 2) характеристика по показателю текучести (например, полутвердый); 3) характеристика грунтов по величине относительной деформации просадочности (например, непросадочный) Суглинок полутвердый непросадочный. Цвет не указываем. Можно указывать характерные особенности. Например, с прослоями песка.

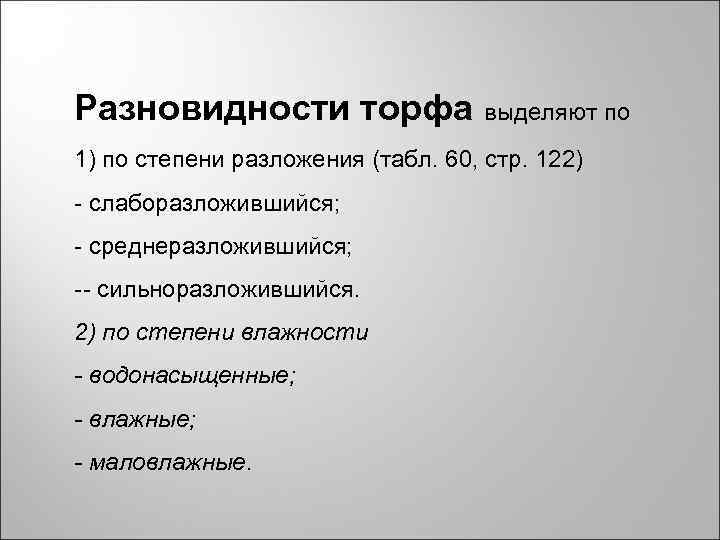

Разновидности торфа выделяют по 1) по степени разложения (табл. 60, стр. 122) - слаборазложившийся; - среднеразложившийся; -- сильноразложившийся. 2) по степени влажности - водонасыщенные; - влажные; - маловлажные.
Наименование ИГЭ торфов 1) торф; 2) характеристика торфа по степени разложения (например, слаборазложившийся); 3) характеристика торфа по степени влажности (например, насыщенный водой). Торф слаборазложившийся, насыщенный водой

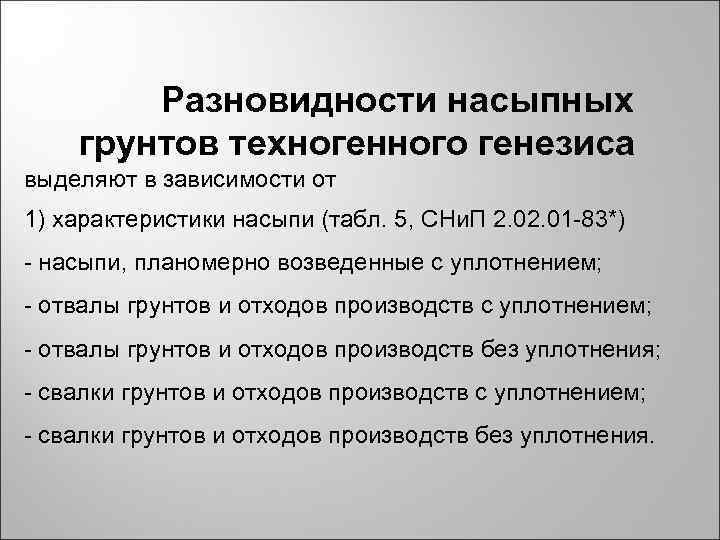

Разновидности насыпных грунтов техногенного генезиса выделяют в зависимости от 1) характеристики насыпи (табл. 5, СНи. П 2. 01 -83*) - насыпи, планомерно возведенные с уплотнением; - отвалы грунтов и отходов производств без уплотнения; - свалки грунтов и отходов производств с уплотнением; - свалки грунтов и отходов производств без уплотнения.

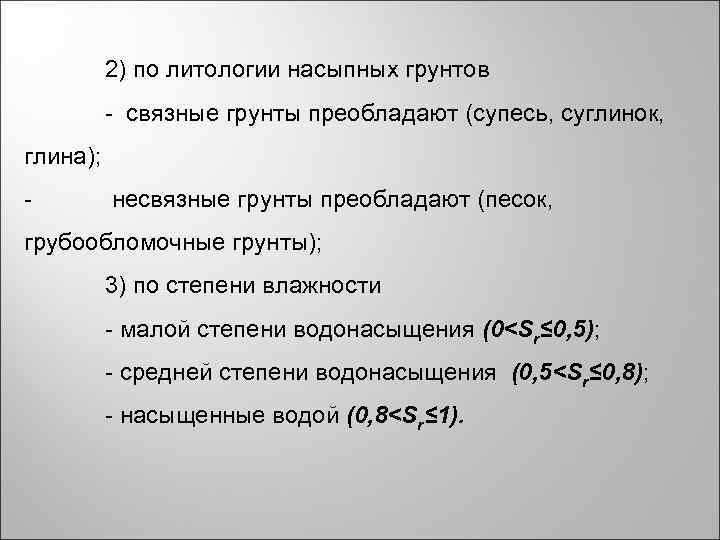

2) по литологии насыпных грунтов - связные грунты преобладают (супесь, суглинок, глина); - несвязные грунты преобладают (песок, грубообломочные грунты); 3) по степени влажности - малой степени водонасыщения (0<Sr≤ 0, 5); - средней степени водонасыщения (0, 5<Sr≤ 0, 8); - насыщенные водой (0, 8<Sr≤ 1).

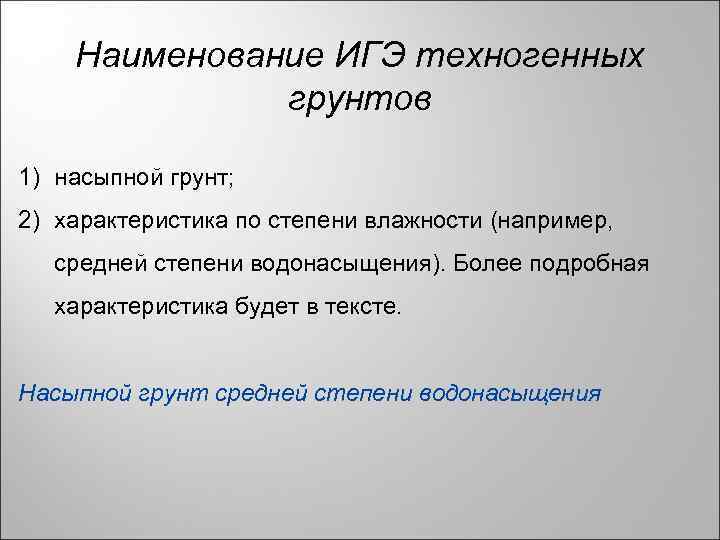

Наименование ИГЭ техногенных грунтов 1) насыпной грунт; 2) характеристика по степени влажности (например, средней степени водонасыщения). Более подробная характеристика будет в тексте. Насыпной грунт средней степени водонасыщения
Разновидности сцементированных обломочных, химических и биохимических грунтов дочетвертичного возраста выделяют в зависимости от 1) предела прочности на одноосное сжатие в водонасыщенном состоянии (табл. 37, стр. 116).
Таблица инженерно-геологических элементов Номер Наименова Индекс ИГЭ ние ИГЭ 1 a. QIV JL, д. ед. Нормативные показатели е, Еsl, д. ед. с, к. Па φ, ° Е, Rс, R 0, МПа к. Па Песок мелкий средней плотности, слабовлажн ый 2 3 Заполняется по варианту задания и справочным прил. 8 (табл. 65, 66 на стр. 125, 126), прил. 9 (табл. 67 на стр. 127, 128).

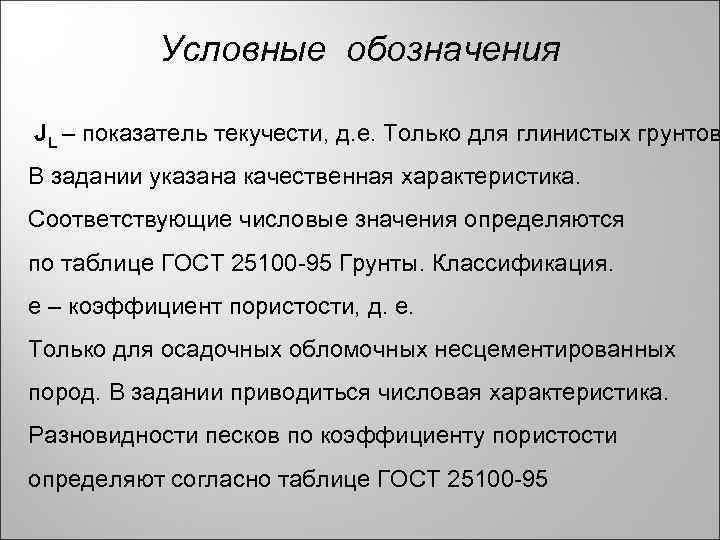

Условные обозначения JL – показатель текучести, д. е. Только для глинистых грунтов В задании указана качественная характеристика. Соответствующие числовые значения определяются по таблице ГОСТ 25100 -95 Грунты. Классификация. е – коэффициент пористости, д. е. Только для осадочных обломочных несцементированных пород. В задании приводиться числовая характеристика. Разновидности песков по коэффициенту пористости определяют согласно таблице ГОСТ 25100 -95

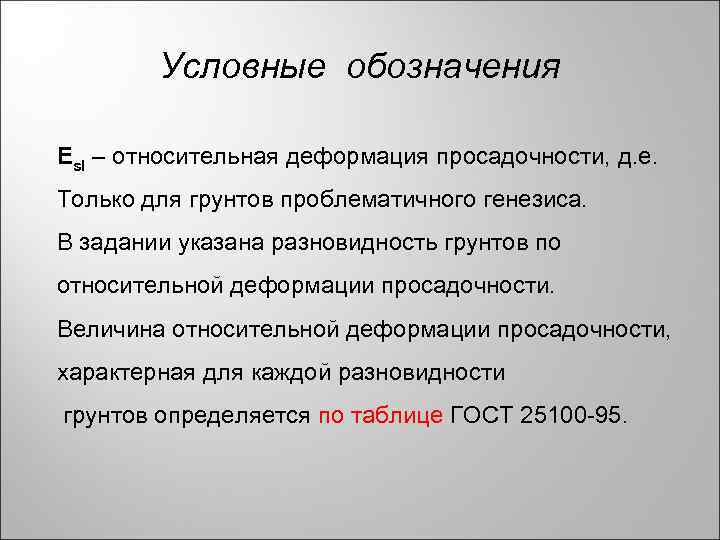

Условные обозначения Еsl – относительная деформация просадочности, д. е. Только для грунтов проблематичного генезиса. В задании указана разновидность грунтов по относительной деформации просадочности. Величина относительной деформации просадочности, характерная для каждой разновидности грунтов определяется по таблице ГОСТ 25100 -95.

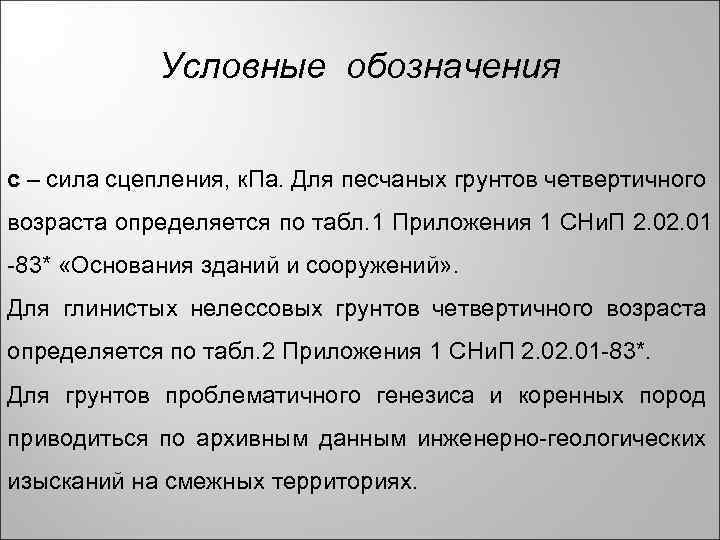

Условные обозначения с – сила сцепления, к. Па. Для песчаных грунтов четвертичного возраста определяется по табл. 1 Приложения 1 СНи. П 2. 01 -83* «Основания зданий и сооружений» . Для глинистых нелессовых грунтов четвертичного возраста определяется по табл. 2 Приложения 1 СНи. П 2. 01 -83*. Для грунтов проблематичного генезиса и коренных пород приводиться по архивным данным инженерно-геологических изысканий на смежных территориях.

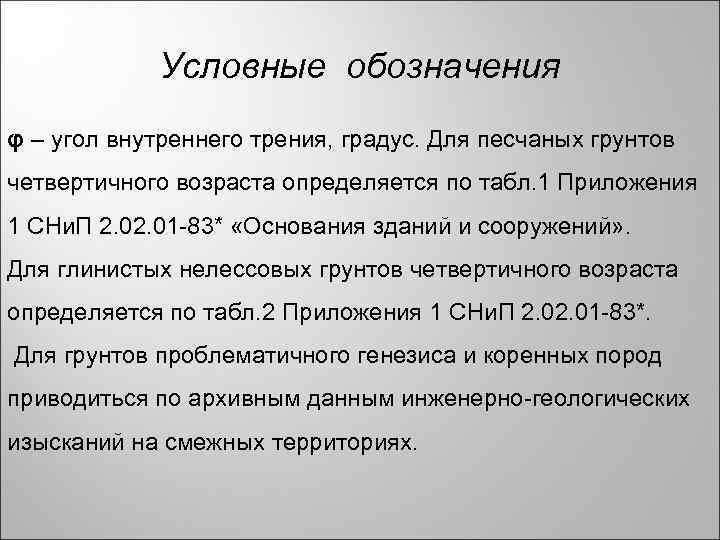

Условные обозначения φ – угол внутреннего трения, градус. Для песчаных грунтов четвертичного возраста определяется по табл. 1 Приложения 1 СНи. П 2. 01 -83* «Основания зданий и сооружений» . Для глинистых нелессовых грунтов четвертичного возраста определяется по табл. 2 Приложения 1 СНи. П 2. 01 -83*. Для грунтов проблематичного генезиса и коренных пород приводиться по архивным данным инженерно-геологических изысканий на смежных территориях.

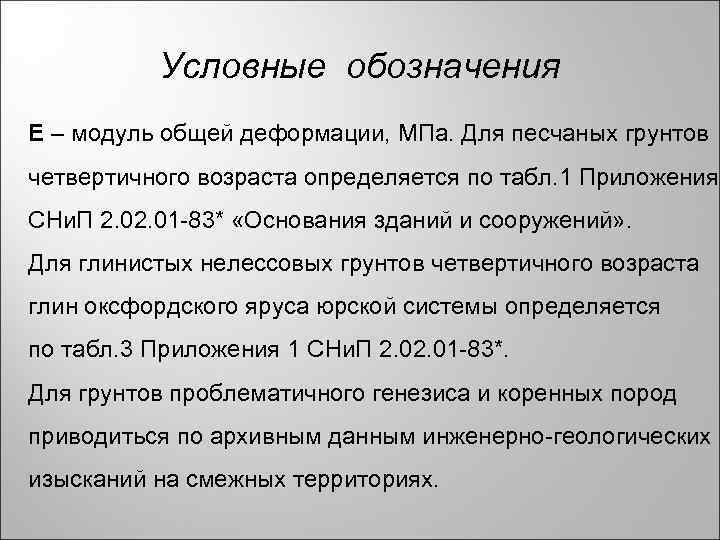

Условные обозначения Е – модуль общей деформации, МПа. Для песчаных грунтов четвертичного возраста определяется по табл. 1 Приложения СНи. П 2. 01 -83* «Основания зданий и сооружений» . Для глинистых нелессовых грунтов четвертичного возраста глин оксфордского яруса юрской системы определяется по табл. 3 Приложения 1 СНи. П 2. 01 -83*. Для грунтов проблематичного генезиса и коренных пород приводиться по архивным данным инженерно-геологических изысканий на смежных территориях.
Условные обозначения Rс – предел прочности на одноосное сжатие в водонасыщенном состоянии, МПа. Только для обломочных сцементированных пород, осадочных химических и биохимических пород, магматических и метаморфических пород. Определяется согласно таблице ГОСТ 25100 -95, учитывая характеристику, приведенную в задании. R 0 - расчетное сопротивление грунтов основания, к. Па. Определяют по табл. 5, СНи. П 2. 01 -83*.
