КУРСОВАЯ РАБОТА ПО: «ГЕОТЕХНОЛОГИЯ ОТКРЫТАЯ» УЧАСТОК «ТЕШСКИЙ» КАМЕННО- УГОЛЬНЫЙ РАЗРЕЗ
Содержание: • Введение • Геологическая и горнотехническая характеристика месторождения • Характеристика полезного ископаемого • Существующее состояние горных работ • Подготовка горных пород к выемке • Отвалообразование • Перемещение карьерных грузов
Введение Участок «Тешский» расположен в Новокузнецком районе Кемеровской области Российской Федерации в пределах Калтанского каменноугольного месторождения на территории южной части Кондомского геолого-экономического района Кузбасса в границах геологических участков Чернокалтанских 1, 2 и Тешских. Район хорошо освоен промышленностью такими предприятиями, как: филиалы "Калтанский угольный разрез", "Осинниковский угольный разрез" ОАО "УК "Кузбассразрезуголь" и "Шахта "Алардинская" ОАО "УК "Южкузбассуголь". Климат района резко континентальный, с продолжительной холодной зимой и жарким коротким летом. Отрицательные температуры достигают – 45, 7°С, летние +36°С, среднегодовая +2, 7°С. Максимальная отметка основного водораздела +459, 4 м, отметки второстепенных водоразделов, развитых в пределах участка, составляют 390 -420 м. Господствующие направления ветров в районе югозападное (52%) и южное (14%). Средняя скорость ветра этих направлений 4, 4 м/сек.
Геологическая и горнотехническая характеристика месторождения Район расположен на южной окраине бассейна и приурочен к стыку двух горных систем - Салаирского кряжа и Кузнецкого Алатау. Главным структурным элементом района является крупная Кондомская синклиналь, погружающаяся в северном направлении и представляющая собой южное крыло основного прогиба Кузбасса. Все складки имеют асимметричное строение. Складки, обращенные к востоку и юговостоку всегда круче, объяснить это можно давлением со стороны Салаирского кряжа. Все угольные пласты относительно выдержанны по мощности, имеют мощ-ность от 0. 7 до 13. 5 м. , углы падения угольных пластов изменяются от 15 °до 53 °. Горнотехнические условия эксплуатации Чернокалтанского месторождения характеризуется следующими данными: − все угольные пласты относительно выдержанны по мощности, имеют мощность от 0. 7 до 13. 5 м; − углы падения угольных пластов изменяются от 15°до 53° − объемный средний вес угля составляет 1. 4 т/м 3 ; − объемный средний вес вскрышных пород составляет 2. 5 т/м 3.
Характеристика полезного ископаемого По петрографическому составу угли пластов представлены полублестящими и полуматовыми разновидностями с содержанием витринита до 56%. По отражательной способности витринита ≥ 1, 65%, выходу летучих веществ ≤ 15, 7 и отсутствию спекаемости, угли участка, в соответствии с ГОСТ 25543 -88, относятся к энергетическим марки "Т". Стадия метаморфизма углей, согласно ГОСТ 21489 -76 – IV-V и V. Зольность чистых угольных пачек изменяется от 7, 9% до 16, 2% по средним значениям. Содержание серы в углях до 0, 6%. Высшая теплота сгорания колеблется в пределах 8550÷ 8600 ккал/кг.
Существующее состояние горных работ Первоочередной блок участка осуществляется заездами по рельефу поверхности, вскрывающими нагорную часть; Северной (в районе I разведочной линии) и Восточной (в районе XXXI разведочной линий) въездными траншеями, переходящими в систему стационарных съездов в торцевых бортах блока и системой скользящих съездов в рабочею зону. А также проведены горно-капитальные работы по проведению пионерных разрезных траншей с целью создания необходимого нормативного количества готовых к выемке запасов угля, и обеспечить грузотранспортную связь рабочих забоев с внешним отвалом пород и дорогой для транспортировки угля. Глубина отработки угля к настоящему времени составила: с восточной стороны до отметки +330 метров, с северной до отметки +310 м. Выемка вскрышных пород осуществляется экскаватором ЭКГ-10 и ЭКГ-8 И. На данный момент объём вскрышных пород составляет 3700 тыс. м 3 из них 1784 тыс. м 3 наносов. Добычные работы ведутся экскаватором ЭКГ-5 А, и составляют 156 тыс. т. Буровые работы производится буровым станком 3 СБШ-200. Внешнее отвалообразование производится бульдозером Т-330. Электроснабжение потребителей участка «Тешский» происходит от ЛЭП 6 к. В, которая идет от ПС 35/6 к. В «Черно-Калтанская» . Вскрышные породы и уголь вывозятся автосамосвалами: Бел. АЗ-7548 А.
Подготовка горных пород к выемке Для обеспечения нормальных условий экскавации коренных пород вскрыши и угля проектируемого участка «Тешский» , требуется предварительное их рыхление. На разрезе принимаются следующие способы подготовки горных пород к выемке: механический и буровзрывной. Для бурения крепких пород хорошо зарекомендовали себя станки шарошечного бурения отечественного производства 3 СБШ-200 Н-60

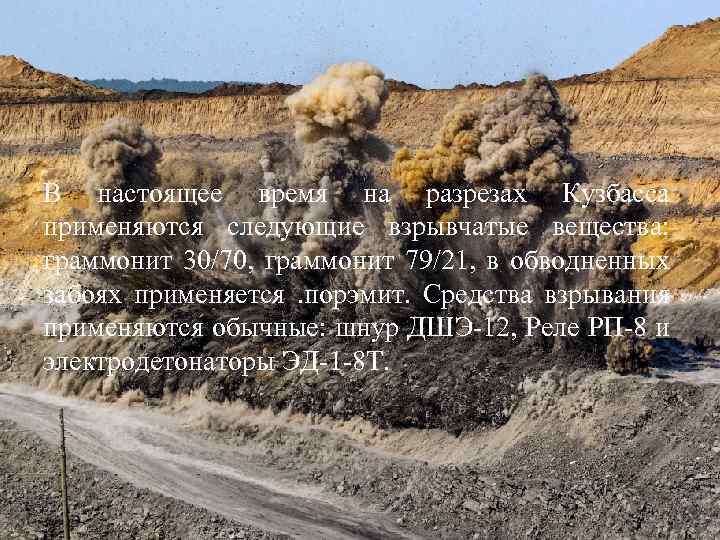

В настоящее время на разрезах Кузбасса применяются следующие взрывчатые вещества: граммонит 30/70, граммонит 79/21, в обводненных забоях применяется. порэмит. Средства взрывания применяются обычные: шнур ДШЭ-12, Реле РП-8 и электродетонаторы ЭД-1 -8 Т.
Отвалообразование Согласно принятой системе отработки поля участка, вскрышные породы предусматривается вывозить во внешние и внутренние отвалы. Общий объем породы, вывозимый автотранспортом на внешний и во внутренние отвалы, составит 389610 тыс. м 3, из которых 193930 тыс. м 3 на внешний отвал, 196900 тыс. м 3 - во внутренние отвалы. Внутренние отвалы формируется в выработанном пространстве отработанных блоков. При образовании внутреннего отвала в выработанном пространстве 1 блока одноименные ярусы внешнего и внутреннего отвалов сливаются. Внешний отвал располагается к востоку от технической границы участка (см. приложение 4 Акт выбора участка лесного фонда от 3 мая 2005 года).

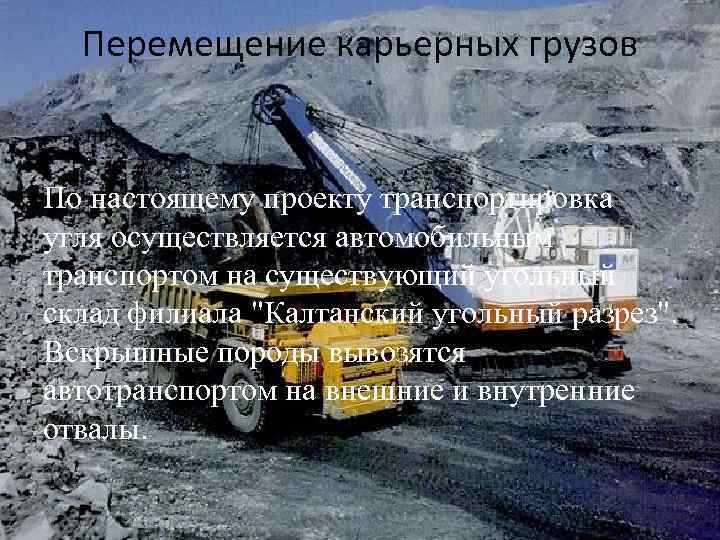

Перемещение карьерных грузов По настоящему проекту транспортировка угля осуществляется автомобильным транспортом на существующий угольный склад филиала "Калтанский угольный разрез". Вскрышные породы вывозятся автотранспортом на внешние и внутренние отвалы.
В качестве основного транспортного оборудования проектом приняты автосамосвалы Бел. АЗ-7555 грузоподъемностью 55 т для перевозки угля и вскрышных пород разрезных траншей, Бел. АЗ-75131 грузоподъемностью 130 т для перевозки основного объема вскрышных пород. Бел. АЗ-7555 Бел. АЗ-75131
