КУРСОВАЯ РАБОТА НА ТЕМУ: ДЕТАЛЬНЫЕ СЕЙСМОРАЗВЕДОЧНЫЕ РАБОТЫ МЕТОДОМ ОБЩЕЙ ГЛУБИННОЙ ТОЧКИ 2 Д В ПРЕДЕЛАХ КОНДИНСКОГО РАЙОНА ТЮМЕНСКОЙ ОБЛАСТИ. Выполнила Кураева А. О.
Местоположение В административном отношении участок работ расположен в пределах Кондинского района Ханты. Мансийского автономного округа. Участок находится на заболоченной всхолмленной равнине, расчлененной долинами рек. Грунты на участке, в основном, суглинистые и суглинисто-песчаные. Глубина сезонного промерзания грунтов различна, но не превышает 1. 4 м. Грунтовые воды имеют несколько горизонтов, пресные, редко встречаются минерализованные.
Литология Мезозойско-кайнозойский осадочный чехол представлен отложениями юрско-четвертичного возраста.
Нефтегазоносность На рис. Представлен характер насыщения продуктивных пластов Трехозерного месторождения.

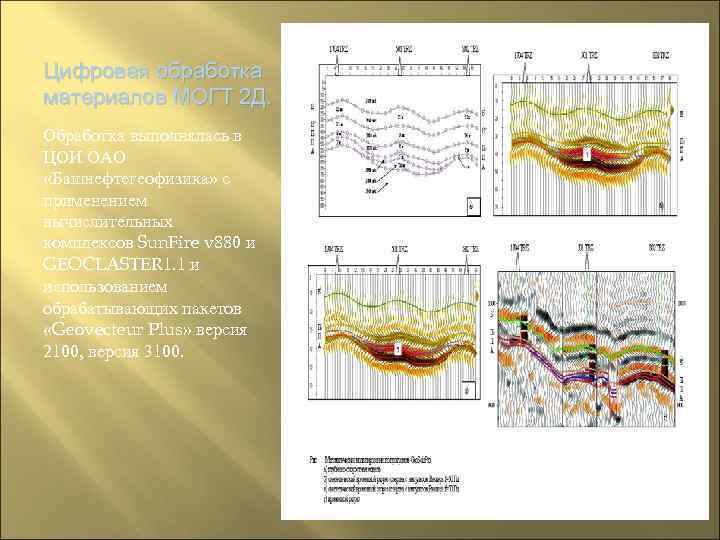

Цифровая обработка материалов МОГТ 2 Д. Обработка выполнялась в ЦОИ ОАО «Башнефтегеофизика» с применением вычислительных комплексов Sun. Fire v 880 и GEOCLASTER 1. 1 и использованием обрабатывающих пакетов «Geovecteur Plus» версия 2100, версия 3100.

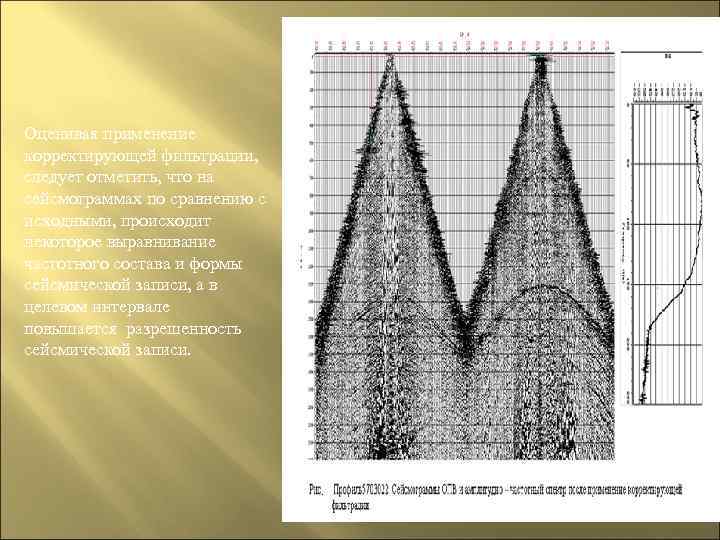

Оценивая применение корректирующей фильтрации, следует отметить, что на сейсмограммах по сравнению с исходными, происходит некоторое выравнивание частотного состава и формы сейсмической записи, а в целевом интервале повышается разрешенность сейсмической записи.

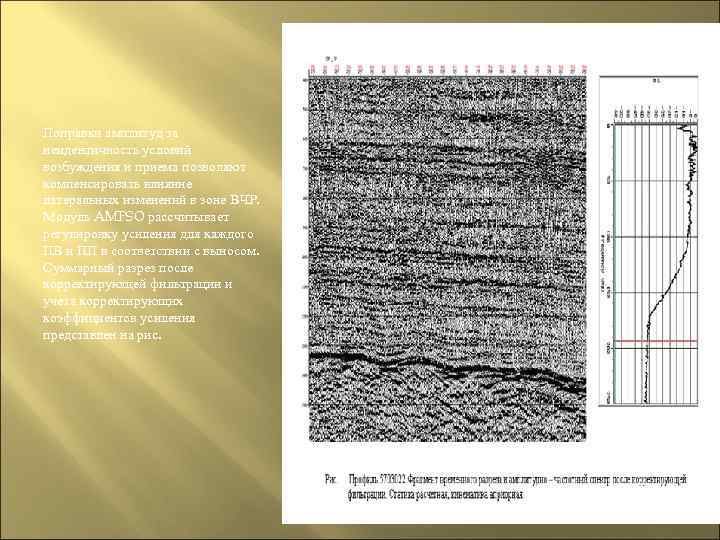

Поправки амплитуд за неидентичность условий возбуждения и приема позволяют компенсировать влияние латеральных изменений в зоне ВЧР. Модуль AMPSO рассчитывает регулировку усиления для каждого ПВ и ПП в соответствии с выносом. Суммарный разрез после корректирующей фильтрации и учета корректирующих коэффициентов усиления представлен на рис.

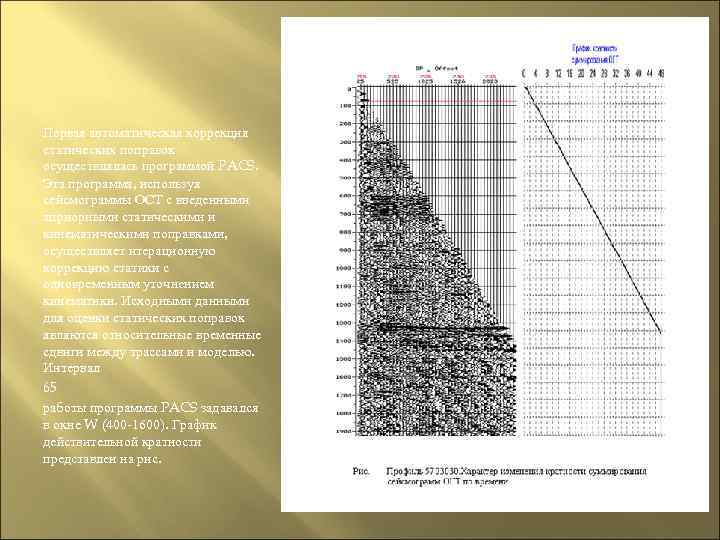

Первая автоматическая коррекция статических поправок осуществлялась программой PACS. Эта программа, используя сейсмограммы ОСТ с введенными априорными статическими и кинематическими поправками, осуществляет итерационную коррекцию статики с одновременным уточнением кинематики. Исходными данными для оценки статических поправок являются относительные временные сдвиги между трассами и моделью. Интервал 65 работы программы PACS задавался в окне W (400 -1600). График действительной кратности представлен на рис.

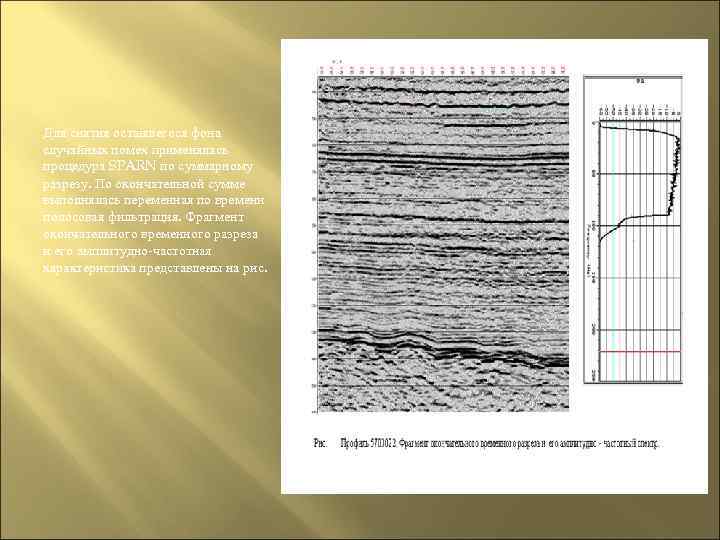

Для снятия оставшегося фона случайных помех применялась процедура SPARN по суммарному разрезу. По окончательной сумме выполнялась переменная по времени полосовая фильтрация. Фрагмент окончательного временного разреза и его амплитудно-частотная характеристика представлены на рис.

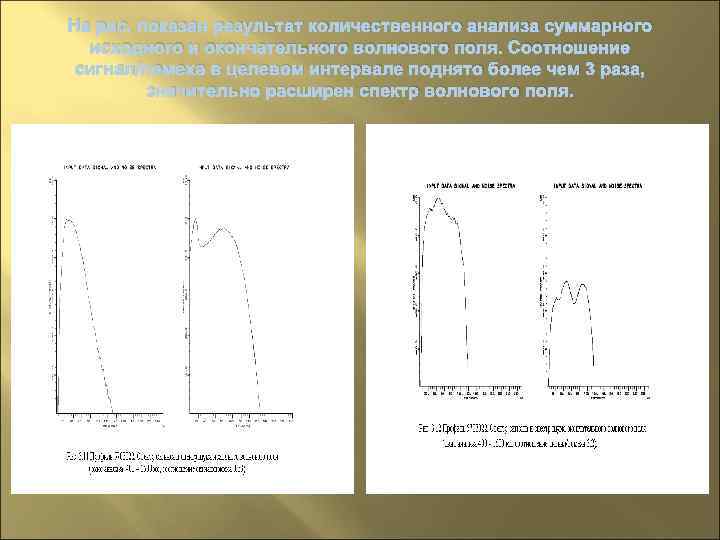

На рис. показан результат количественного анализа суммарного исходного и окончательного волнового поля. Соотношение сигнал/помеха в целевом интервале поднято более чем 3 раза, значительно расширен спектр волнового поля.

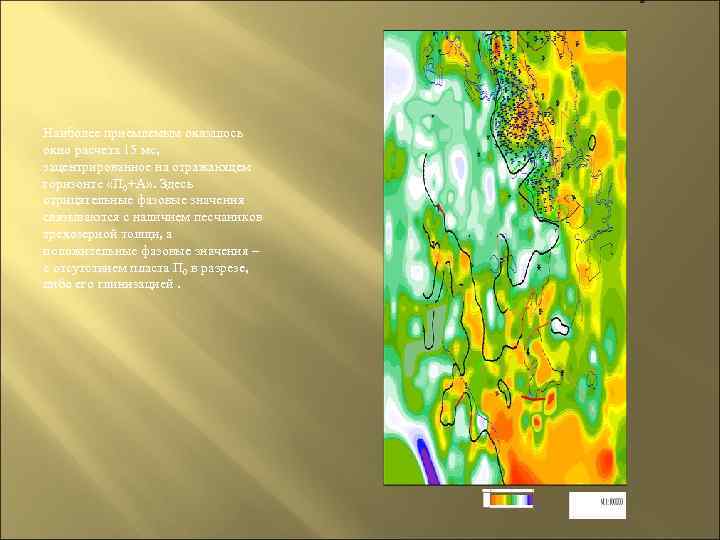

Наиболее приемлемым оказалось окно расчета 15 мс, зацентрированное на отражающем горизонте «П 0+А» . Здесь отрицательные фазовые значения связываются с наличием песчаников трехозерной толщи, а положительные фазовые значения – с отсутствием пласта П 0 в разрезе, либо его глинизацией.

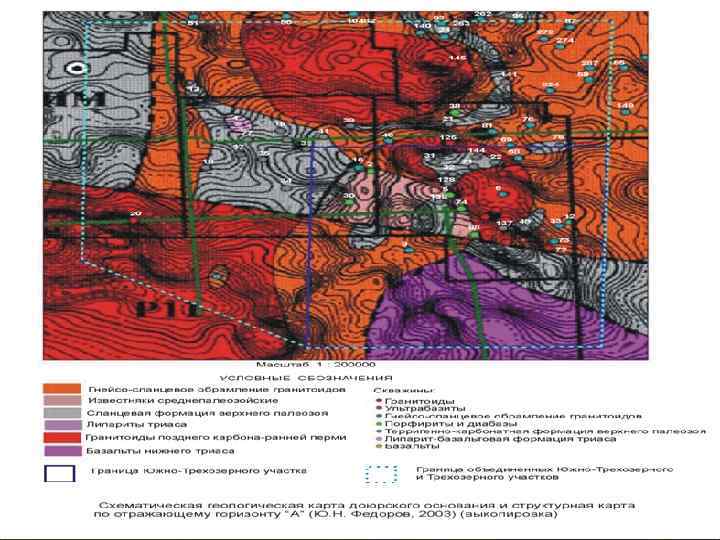

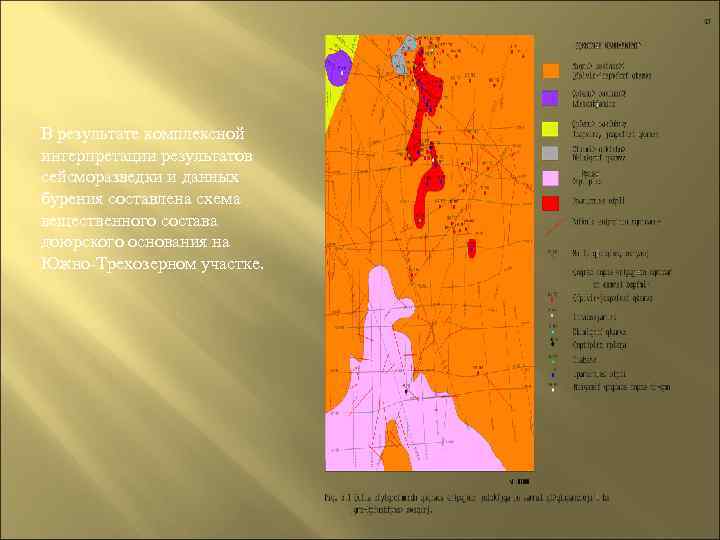

В результате комплексной интерпретации результатов сейсморазведки и данных бурения составлена схема вещественного состава доюрского основания на Южно-Трехозерном участке.

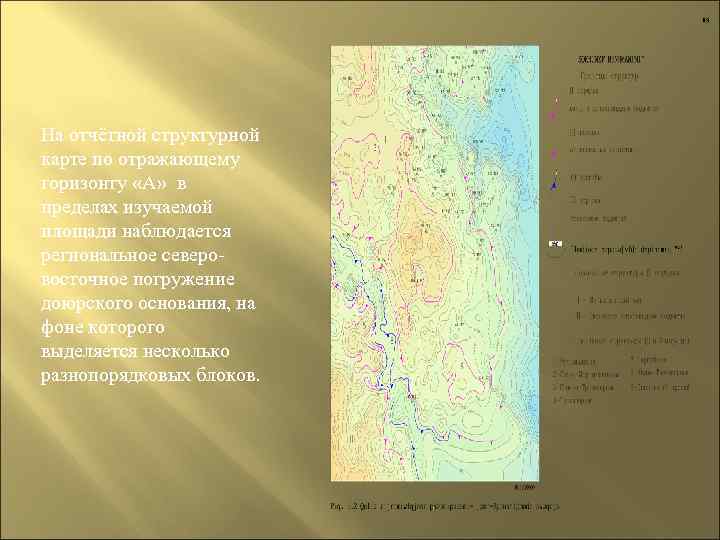

На отчётной структурной карте по отражающему горизонту «А» в пределах изучаемой площади наблюдается региональное северовосточное погружение доюрского основания, на фоне которого выделяется несколько разнопорядковых блоков.

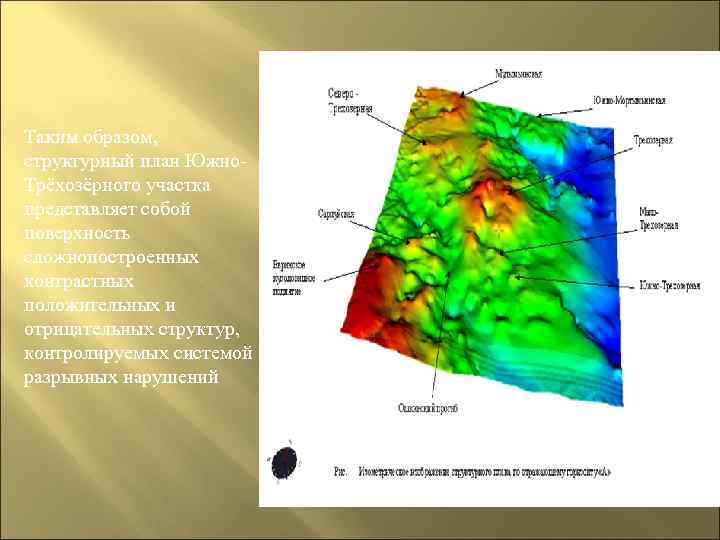

Таким образом, структурный план Южно. Трёхозёрного участка представляет собой поверхность сложнопостроенных контрастных положительных и отрицательных структур, контролируемых системой разрывных нарушений

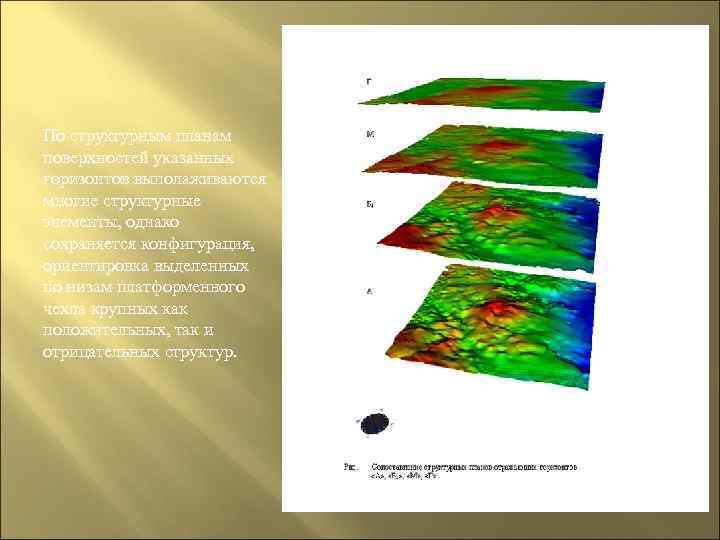

По структурным планам поверхностей указанных горизонтов выполаживаются многие структурные элементы, однако сохраняется конфигурация, ориентировка выделенных по низам платформенного чехла крупных как положительных, так и отрицательных структур.

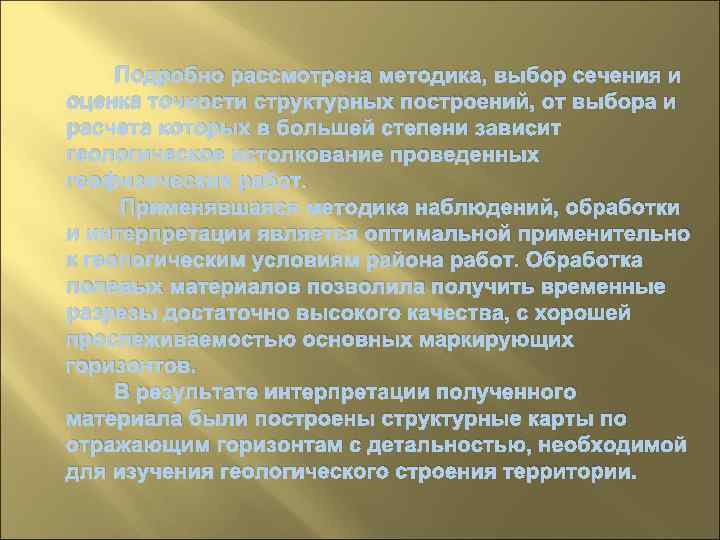

Подробно рассмотрена методика, выбор сечения и оценка точности структурных построений, от выбора и расчета которых в большей степени зависит геологическое истолкование проведенных геофизических работ. Применявшаяся методика наблюдений, обработки и интерпретации является оптимальной применительно к геологическим условиям района работ. Обработка полевых материалов позволила получить временные разрезы достаточно высокого качества, с хорошей прослеживаемостью основных маркирующих горизонтов. В результате интерпретации полученного материала были построены структурные карты по отражающим горизонтам с детальностью, необходимой для изучения геологического строения территории.
