КУРСОВА РОБОТА: ВИМІРЮВАННЯ ЕЛЕКТРИЧНИХ СТРУМІВ І НАПРУГ Виконав студент групи ЕА-21: Абрамчук В. І Керівник : Матвіюк П. Л.

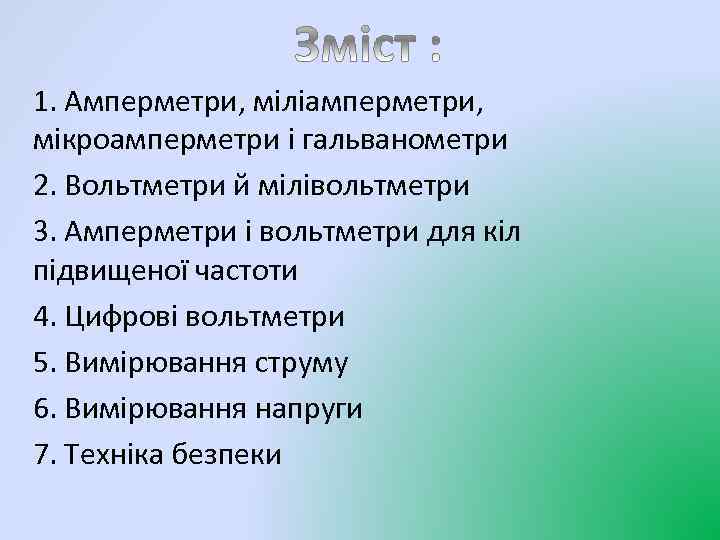

1. Амперметри, міліамперметри, мікроамперметри і гальванометри 2. Вольтметри й мілівольтметри 3. Амперметри і вольтметри для кіл підвищеної частоти 4. Цифрові вольтметри 5. Вимірювання струму 6. Вимірювання напруги 7. Техніка безпеки
Амперметри — це прилади для вимірювання електричних струмів. Залежно від величини вимірюваного струму можуть бути дещо відмінними і їхні назви: міліамперметр, мікроамперметр. Міліамперметр має границю вимірювань струму меншу, ніж один ампер, а мікроамперметри — навіть меншу за один міліампер. Для вимірювання струму використовують також і гальванометри. Це високочутливі електровимірювальні прилади, призначені для вимірювання струмів дуже малої величини — десь від кількох мікроампер до 10 -11 А.

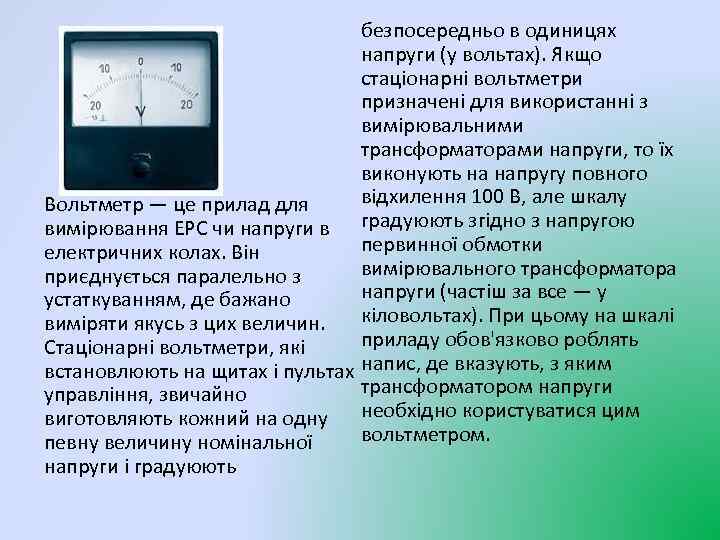

безпосередньо в одиницях напруги (у вольтах). Якщо стаціонарні вольтметри призначені для використанні з вимірювальними трансформаторами напруги, то їх виконують на напругу повного відхилення 100 В, але шкалу Вольтметр — це прилад для вимірювання ЕРС чи напруги в градуюють згідно з напругою первинної обмотки електричних колах. Він вимірювального трансформатора приєднується паралельно з напруги (частіш за все — у устаткуванням, де бажано кіловольтах). При цьому на шкалі виміряти якусь з цих величин. приладу обов'язково роблять Стаціонарні вольтметри, які встановлюють на щитах і пультах напис, де вказують, з яким трансформатором напруги управління, звичайно необхідно користуватися цим виготовляють кожний на одну вольтметром. певну величину номінальної напруги і градуюють

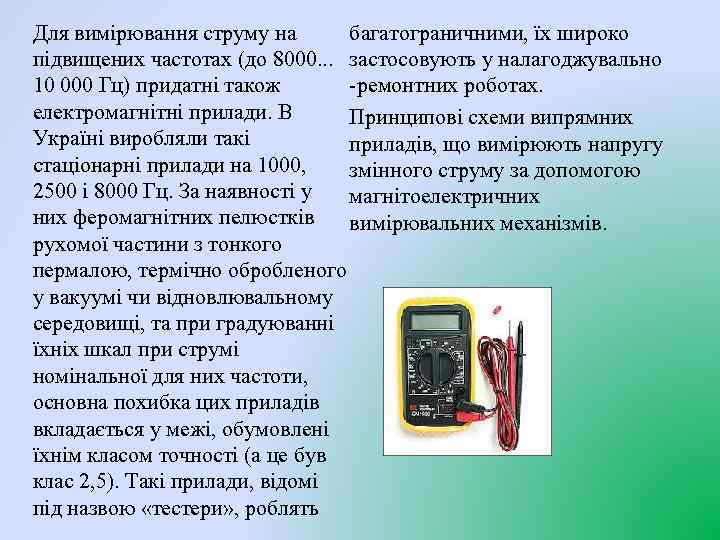

багатограничними, їх широко Для вимірювання струму на підвищених частотах (до 8000. . . застосовують у налагоджувально 10 000 Гц) придатні також -ремонтних роботах. електромагнітні прилади. В Принципові схеми випрямних Україні виробляли такі приладів, що вимірюють напругу стаціонарні прилади на 1000, змінного струму за допомогою 2500 і 8000 Гц. За наявності у магнітоелектричних феромагнітних пелюстків вимірювальних механізмів. рухомої частини з тонкого пермалою, термічно обробленого у вакуумі чи відновлювальному середовищі, та при градуюванні їхніх шкал при струмі номінальної для них частоти, основна похибка цих приладів вкладається у межі, обумовлені їхнім класом точності (а це був клас 2, 5). Такі прилади, відомі під назвою «тестери» , роблять

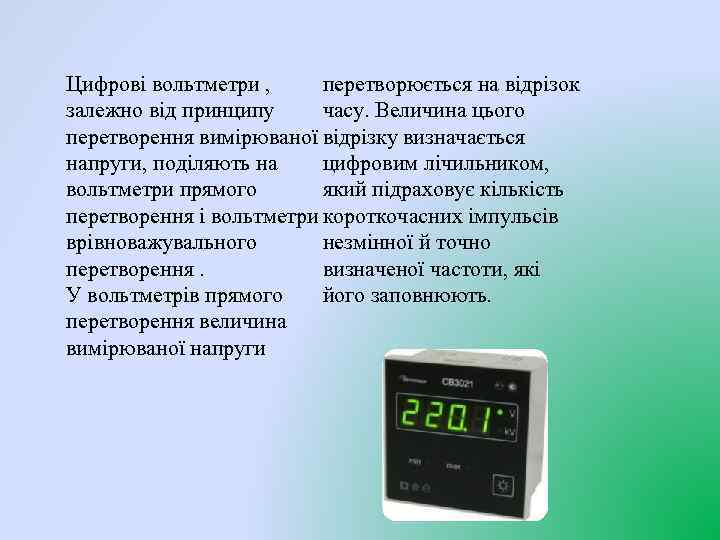

перетворюється на відрізок Цифрові вольтметри , часу. Величина цього залежно від принципу перетворення вимірюваної відрізку визначається цифровим лічильником, напруги, поділяють на який підраховує кількість вольтметри прямого перетворення і вольтметри короткочасних імпульсів незмінної й точно врівноважувального визначеної частоти, які перетворення. У вольтметрів прямого його заповнюють. перетворення величина вимірюваної напруги

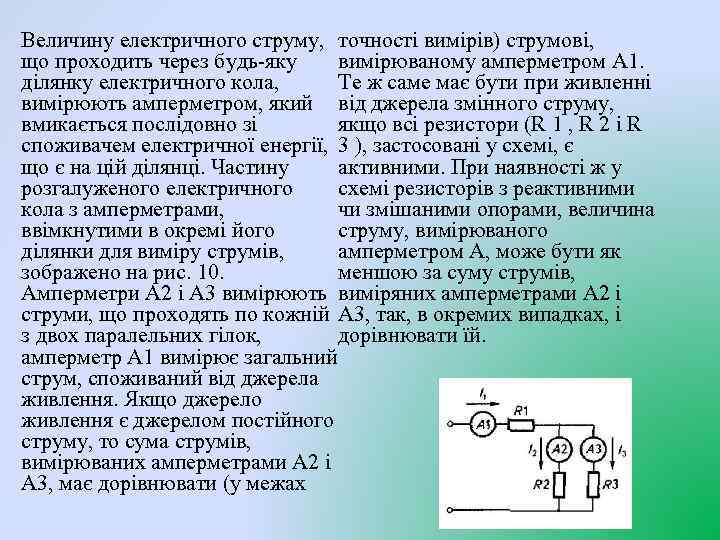

Величину електричного струму, точності вимірів) струмові, що проходить через будь-яку вимірюваному амперметром А 1. ділянку електричного кола, Те ж саме має бути при живленні вимірюють амперметром, який від джерела змінного струму, вмикається послідовно зі якщо всі резистори (R 1 , R 2 і R споживачем електричної енергії, 3 ), застосовані у схемі, є що є на цій ділянці. Частину активними. При наявності ж у розгалуженого електричного схемі резисторів з реактивними кола з амперметрами, чи змішаними опорами, величина ввімкнутими в окремі його струму, вимірюваного ділянки для виміру струмів, амперметром А, може бути як зображено на рис. 10. меншою за суму струмів, Амперметри А 2 і A 3 вимірюють виміряних амперметрами А 2 і струми, що проходять по кожній A 3, так, в окремих випадках, і дорівнювати їй. з двох паралельних гілок, амперметр А 1 вимірює загальний струм, споживаний від джерела живлення. Якщо джерело живлення є джерелом постійного струму, то сума струмів, вимірюваних амперметрами А 2 і A 3, має дорівнювати (у межах

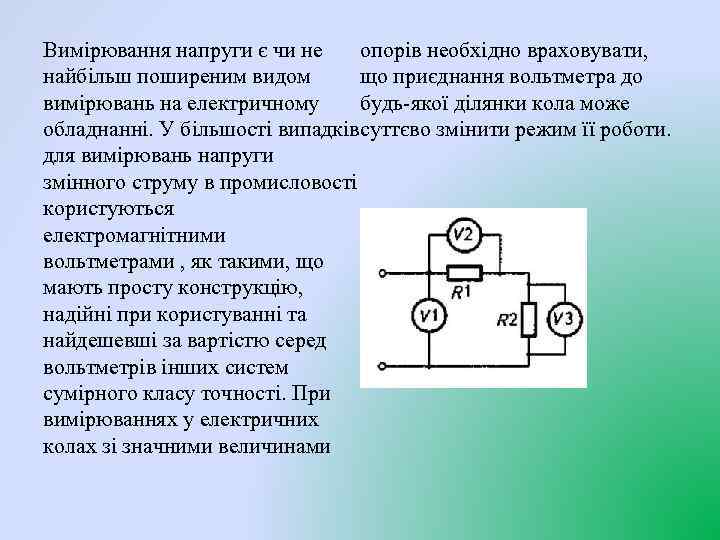

опорів необхідно враховувати, Вимірювання напруги є чи не що приєднання вольтметра до найбільш поширеним видом будь-якої ділянки кола може вимірювань на електричному обладнанні. У більшості випадківсуттєво змінити режим її роботи. для вимірювань напруги змінного струму в промисловості користуються електромагнітними вольтметрами , як такими, що мають просту конструкцію, надійні при користуванні та найдешевші за вартістю серед вольтметрів інших систем сумірного класу точності. При вимірюваннях у електричних колах зі значними величинами

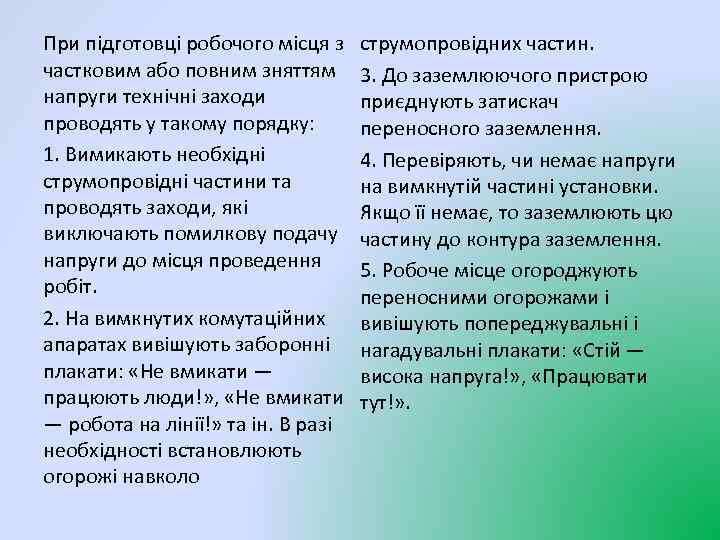

При підготовці робочого місця з частковим або повним зняттям напруги технічні заходи проводять у такому порядку: 1. Вимикають необхідні струмопровідні частини та проводять заходи, які виключають помилкову подачу напруги до місця проведення робіт. 2. На вимкнутих комутаційних апаратах вивішують заборонні плакати: «Не вмикати — працюють люди!» , «Не вмикати — робота на лінії!» та ін. В разі необхідності встановлюють огорожі навколо струмопровідних частин. 3. До заземлюючого пристрою приєднують затискач переносного заземлення. 4. Перевіряють, чи немає напруги на вимкнутій частині установки. Якщо її немає, то заземлюють цю частину до контура заземлення. 5. Робоче місце огороджують переносними огорожами і вивішують попереджувальні і нагадувальні плакати: «Стій — висока напруга!» , «Працювати тут!» .

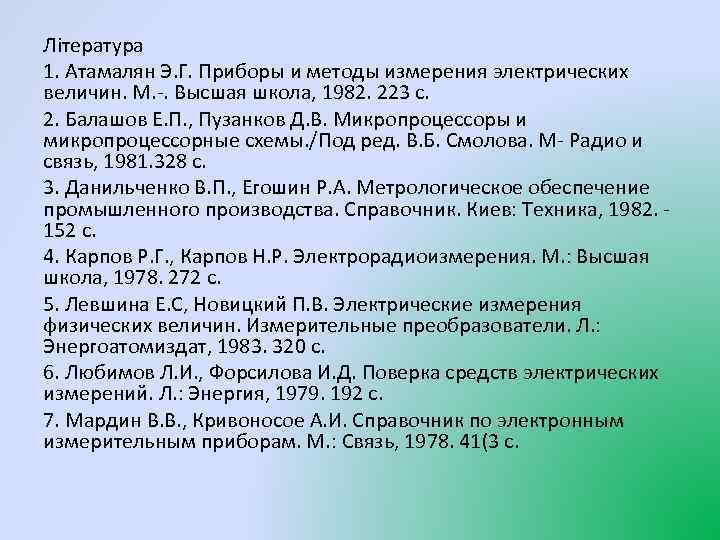

Література 1. Атамалян Э. Г. Приборы и методы измерения электрических величин. М. -. Высшая школа, 1982. 223 с. 2. Балашов Е. П. , Пузанков Д. В. Микропроцессоры и микропроцессорные схемы. /Под ред. В. Б. Смолова. М- Радио и связь, 1981. 328 с. 3. Данильченко В. П. , Егошин Р. А. Метрологическое обеспечение промышленного производства. Справочник. Киев: Техника, 1982. 152 с. 4. Карпов Р. Г. , Карпов Н. Р. Электрорадиоизмерения. М. : Высшая школа, 1978. 272 с. 5. Левшина Е. С, Новицкий П. В. Электрические измерения физических величин. Измерительные преобразователи. Л. : Энергоатомиздат, 1983. 320 с. 6. Любимов Л. И. , Форсилова И. Д. Поверка средств электрических измерений. Л. : Энергия, 1979. 192 с. 7. Мардин В. В. , Кривоносое А. И. Справочник по электронным измерительным приборам. М. : Связь, 1978. 41(3 с.

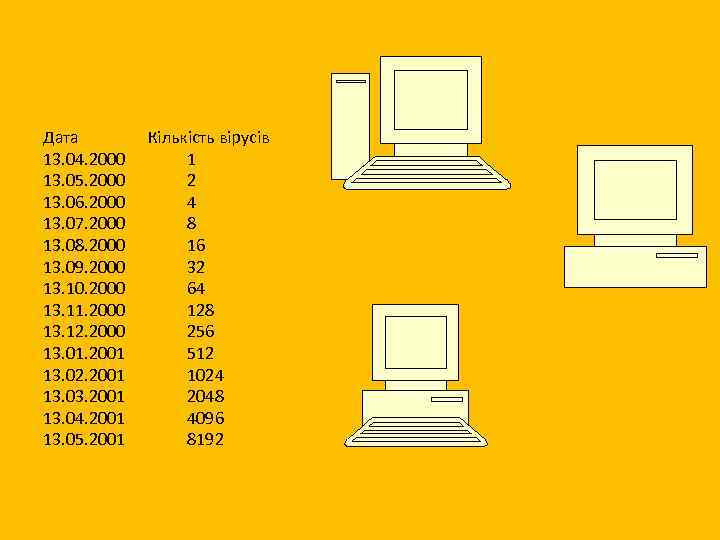

Дата 13. 04. 2000 13. 05. 2000 13. 06. 2000 13. 07. 2000 13. 08. 2000 13. 09. 2000 13. 10. 2000 13. 11. 2000 13. 12. 2000 13. 01. 2001 13. 02. 2001 13. 03. 2001 13. 04. 2001 13. 05. 2001 Кількість вірусів 1 2 4 8 16 32 64 128 256 512 1024 2048 4096 8192
