КУРС « ВФ » ИНТЕРНЕТ (Internet) (архитектура, история, организация, доступ, подключение) 3/18/2018 Интернет 1 КУРС « ВФ » ИНТЕРНЕТ (Internet) (архитектура, история, организация, доступ, подключение) 3/18/2018 Интернет 1

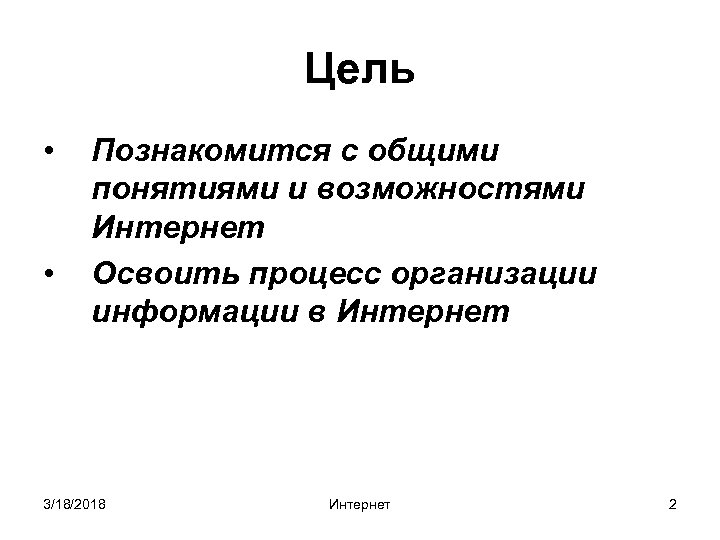

Цель • • Познакомится с общими понятиями и возможностями Интернет Освоить процесс организации информации Цель • • Познакомится с общими понятиями и возможностями Интернет Освоить процесс организации информации в Интернет 3/18/2018 Интернет 2

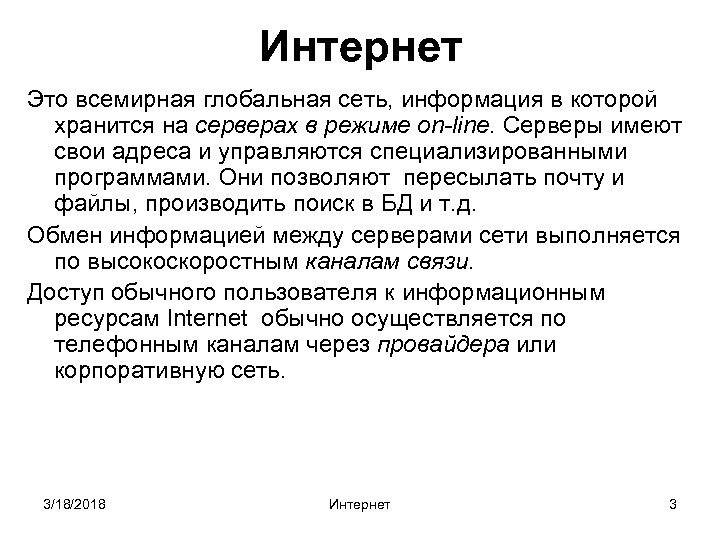

Интернет Это всемирная глобальная сеть, информация в которой хранится на серверах в режиме on-line. Интернет Это всемирная глобальная сеть, информация в которой хранится на серверах в режиме on-line. Серверы имеют свои адреса и управляются специализированными программами. Они позволяют пересылать почту и файлы, производить поиск в БД и т. д. Обмен информацией между серверами сети выполняется по высокоскоростным каналам связи. Доступ обычного пользователя к информационным ресурсам Internet обычно осуществляется по телефонным каналам через провайдера или корпоративную сеть. 3/18/2018 Интернет 3

Интернет Сеть Internet содержит гигантский объем информации по любой тематике, доступной на некоммерческой основе, Интернет Сеть Internet содержит гигантский объем информации по любой тематике, доступной на некоммерческой основе, и предоставляет большой спектр информационных услуг. В настоящее время Интернет представляет собой объединение более сотни тысяч локальных сетей. Каждая локальная сеть называется узлом или сайтом, а юридическое лицо, обеспечивающее работу сайта – провайдером. Сайт состоит из нескольких компьютеров – серверов, каждый из которых предназначен для хранения информации определенного типа и в определенном формате. Каждый сайт и сервер на сайте имеют уникальные имена, посредствам которых они идентифицируются. 3/18/2018 Интернет 4

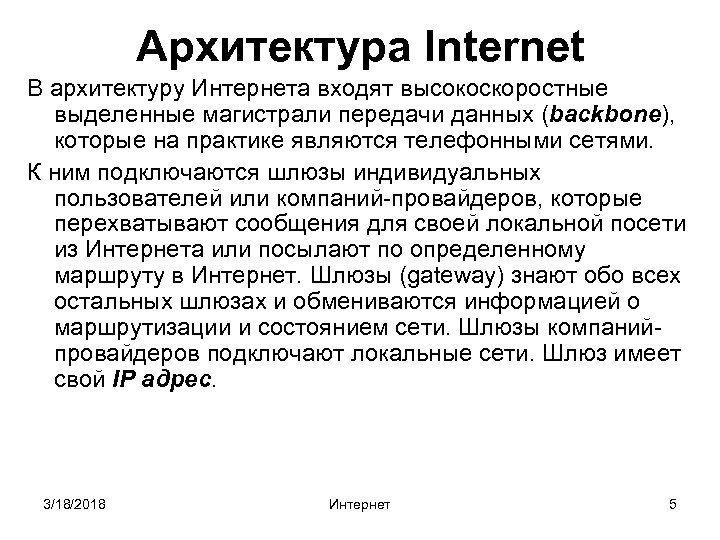

Архитектура Internet В архитектуру Интернета входят высокоскоростные выделенные магистрали передачи данных (backbone), которые на Архитектура Internet В архитектуру Интернета входят высокоскоростные выделенные магистрали передачи данных (backbone), которые на практике являются телефонными сетями. К ним подключаются шлюзы индивидуальных пользователей или компаний-провайдеров, которые перехватывают сообщения для своей локальной посети из Интернета или посылают по определенному маршруту в Интернет. Шлюзы (gateway) знают обо всех остальных шлюзах и обмениваются информацией о маршрутизации и состоянием сети. Шлюзы компанийпровайдеров подключают локальные сети. Шлюз имеет свой IP адрес. 3/18/2018 Интернет 5

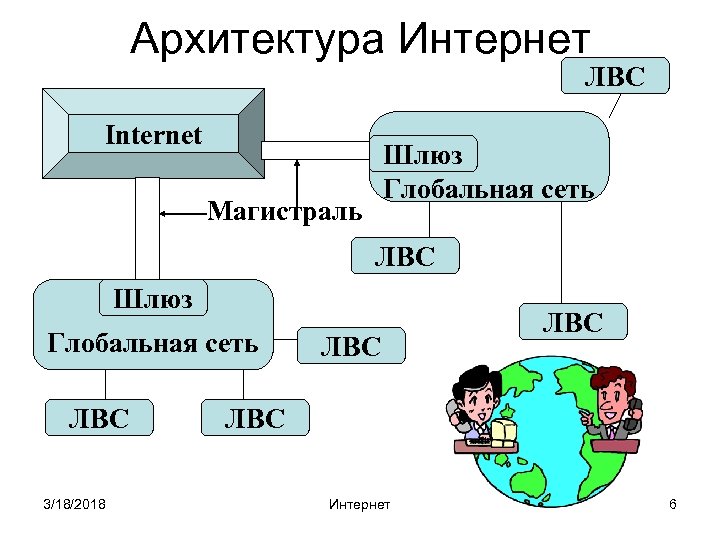

Архитектура Интернет ЛВС Internet Шлюз Глобальная сеть Магистраль ЛВС Шлюз Глобальная сеть ЛВС 3/18/2018 Архитектура Интернет ЛВС Internet Шлюз Глобальная сеть Магистраль ЛВС Шлюз Глобальная сеть ЛВС 3/18/2018 ЛВС ЛВС Интернет 6

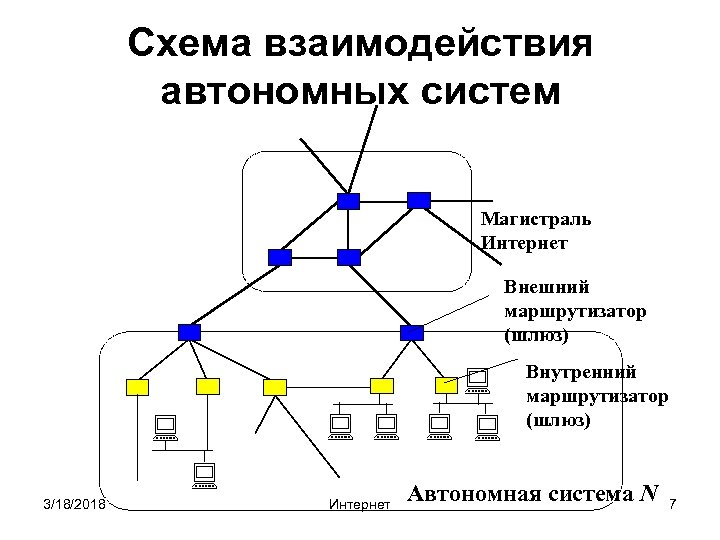

Схема взаимодействия автономных систем Магистраль Интернет Внешний маршрутизатор (шлюз) Внутренний маршрутизатор (шлюз) 3/18/2018 Интернет Схема взаимодействия автономных систем Магистраль Интернет Внешний маршрутизатор (шлюз) Внутренний маршрутизатор (шлюз) 3/18/2018 Интернет Автономная система N 7

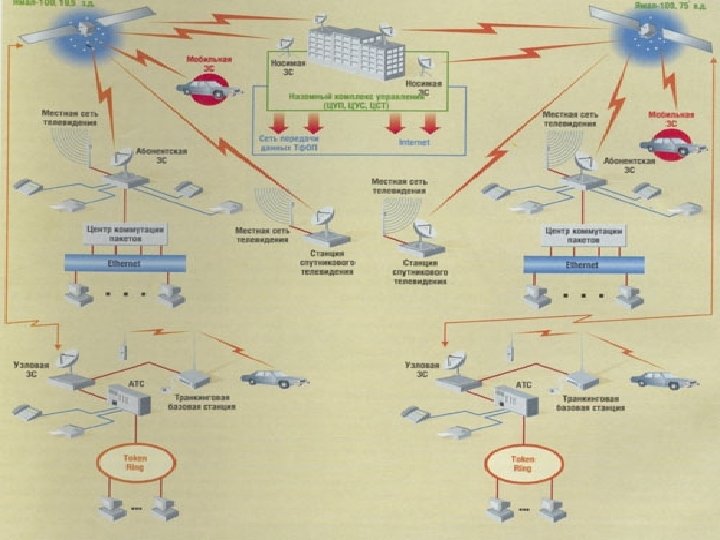

3/18/2018 Интернет 8 3/18/2018 Интернет 8

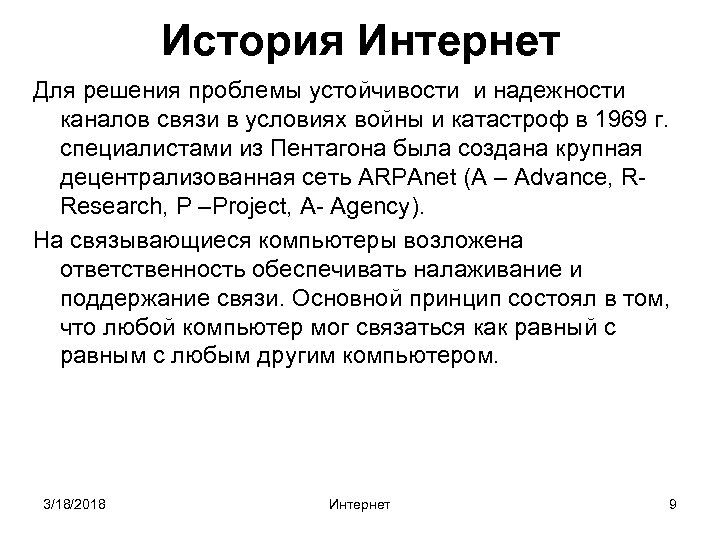

История Интернет Для решения проблемы устойчивости и надежности каналов связи в условиях войны и История Интернет Для решения проблемы устойчивости и надежности каналов связи в условиях войны и катастроф в 1969 г. специалистами из Пентагона была создана крупная децентрализованная сеть ARPAnet (A – Advance, RResearch, P –Project, A- Agency). На связывающиеся компьютеры возложена ответственность обеспечивать налаживание и поддержание связи. Основной принцип состоял в том, что любой компьютер мог связаться как равный с равным с любым другим компьютером. 3/18/2018 Интернет 9

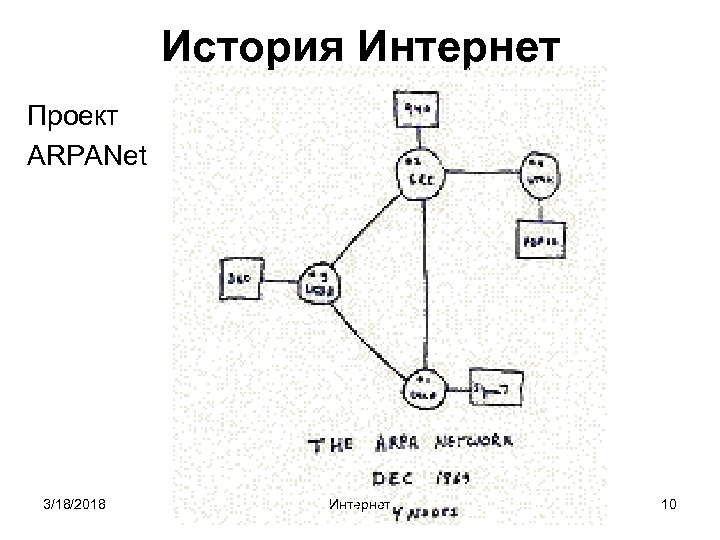

История Интернет Проект ARPANet 3/18/2018 Интернет 10 История Интернет Проект ARPANet 3/18/2018 Интернет 10

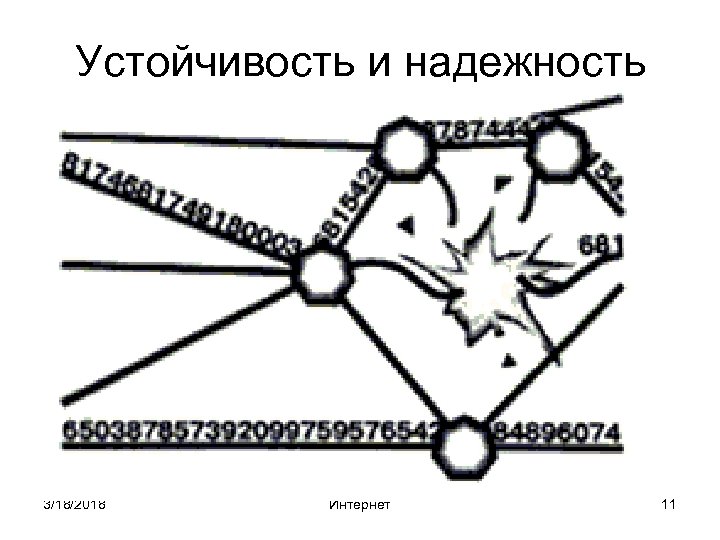

Устойчивость и надежность 3/18/2018 Интернет 11 Устойчивость и надежность 3/18/2018 Интернет 11

История Интернет Передача данных организована на основе Internet протокола - IP. 1972 год – История Интернет Передача данных организована на основе Internet протокола - IP. 1972 год – появление E-Mail. 1973 г. - установлен канал связи с Англией и Норвегией 1977 г. - слияние Arpanet с др. сетями США 80 -е г. – образование научной сети NSFNET 1983 г. - появился протокол TCP/IP, рождение Интернет (213 хостов) 1986 г. – 2038 серверов 1991 г. - разработана служба «Всемирная паутина» (World Wide Web, WWW) Конец 80 -х г. - Интернет достиг России 3/18/2018 Интернет 12

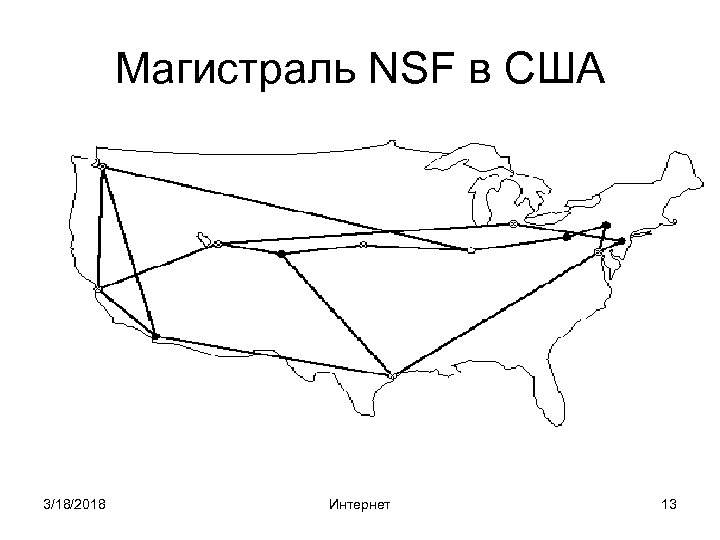

Магистраль NSF в США 3/18/2018 Интернет 13 Магистраль NSF в США 3/18/2018 Интернет 13

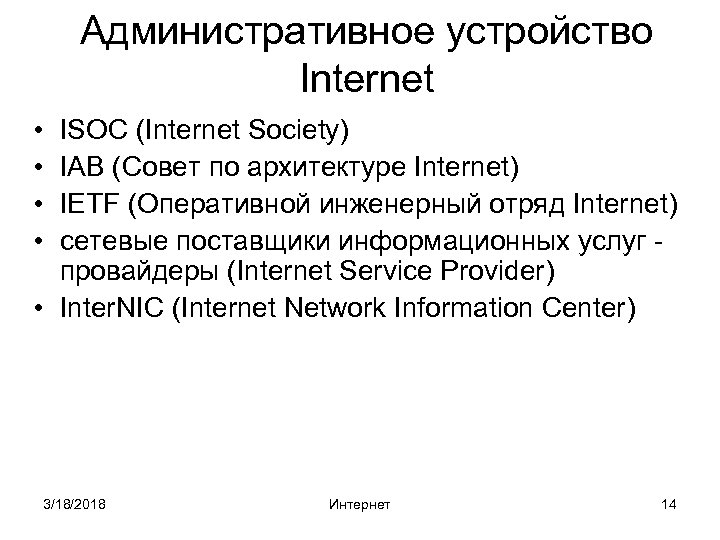

Административное устройство Internet • • ISOC (Internet Society) IAB (Совет по архитектуре Internet) IETF Административное устройство Internet • • ISOC (Internet Society) IAB (Совет по архитектуре Internet) IETF (Оперативной инженерный отряд Internet) сетевые поставщики информационных услуг провайдеры (Internet Service Provider) • Inter. NIC (Internet Network Information Center) 3/18/2018 Интернет 14

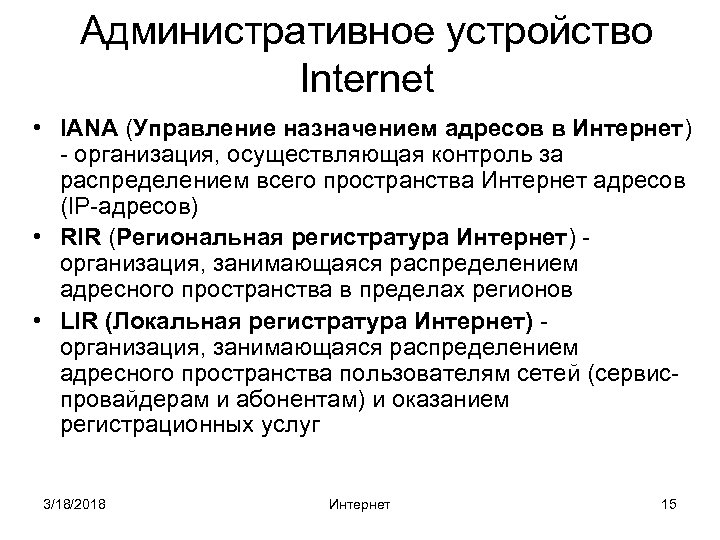

Административное устройство Internet • IANA (Управление назначением адресов в Интернет) - организация, осуществляющая контроль Административное устройство Internet • IANA (Управление назначением адресов в Интернет) - организация, осуществляющая контроль за распределением всего пространства Интернет адресов (IP-адресов) • RIR (Региональная регистратура Интернет) организация, занимающаяся распределением адресного пространства в пределах регионов • LIR (Локальная регистратура Интернет) организация, занимающаяся распределением адресного пространства пользователям сетей (сервиспровайдерам и абонентам) и оказанием регистрационных услуг 3/18/2018 Интернет 15

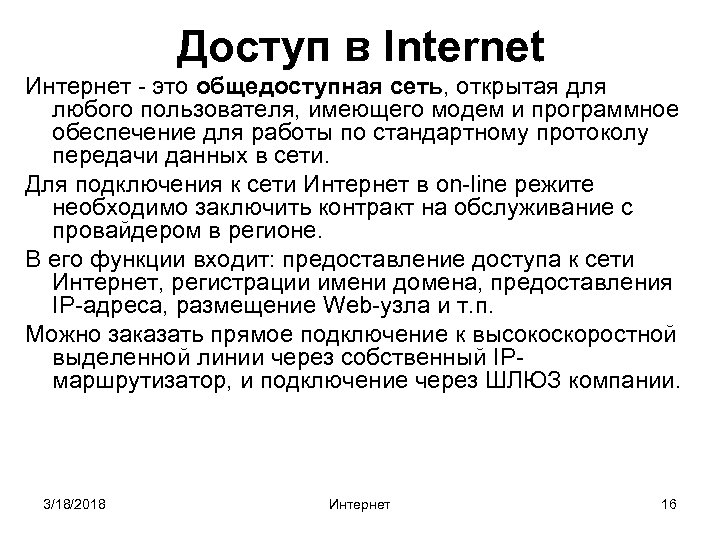

Доступ в Internet Интернет - это общедоступная сеть, открытая для любого пользователя, имеющего модем Доступ в Internet Интернет - это общедоступная сеть, открытая для любого пользователя, имеющего модем и программное обеспечение для работы по стандартному протоколу передачи данных в сети. Для подключения к сети Интернет в on-line режите необходимо заключить контракт на обслуживание с провайдером в регионе. В его функции входит: предоставление доступа к сети Интернет, регистрации имени домена, предоставления IP-адреса, размещение Web-узла и т. п. Можно заказать прямое подключение к высокоскоростной выделенной линии через собственный IPмаршрутизатор, и подключение через ШЛЮЗ компании. 3/18/2018 Интернет 16

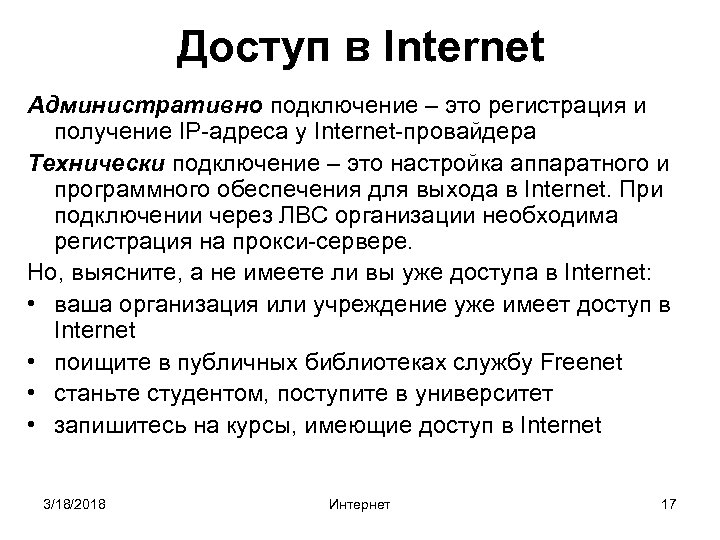

Доступ в Internet Административно подключение – это регистрация и получение IP-адреса у Internet-провайдера Технически Доступ в Internet Административно подключение – это регистрация и получение IP-адреса у Internet-провайдера Технически подключение – это настройка аппаратного и программного обеспечения для выхода в Internet. При подключении через ЛВС организации необходима регистрация на прокси-сервере. Но, выясните, а не имеете ли вы уже доступа в Internet: • ваша организация или учреждение уже имеет доступ в Internet • поищите в публичных библиотеках службу Freenet • станьте студентом, поступите в университет • запишитесь на курсы, имеющие доступ в Internet 3/18/2018 Интернет 17

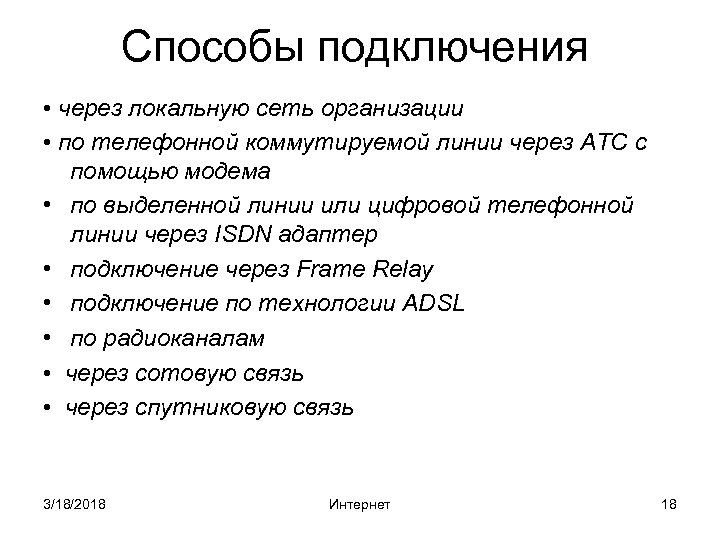

Способы подключения • через локальную сеть организации • по телефонной коммутируемой линии через АТС Способы подключения • через локальную сеть организации • по телефонной коммутируемой линии через АТС с помощью модема • по выделенной линии или цифровой телефонной линии через ISDN адаптер • подключение через Frame Relay • подключение по технологии ADSL • по радиоканалам • через сотовую связь • через спутниковую связь 3/18/2018 Интернет 18

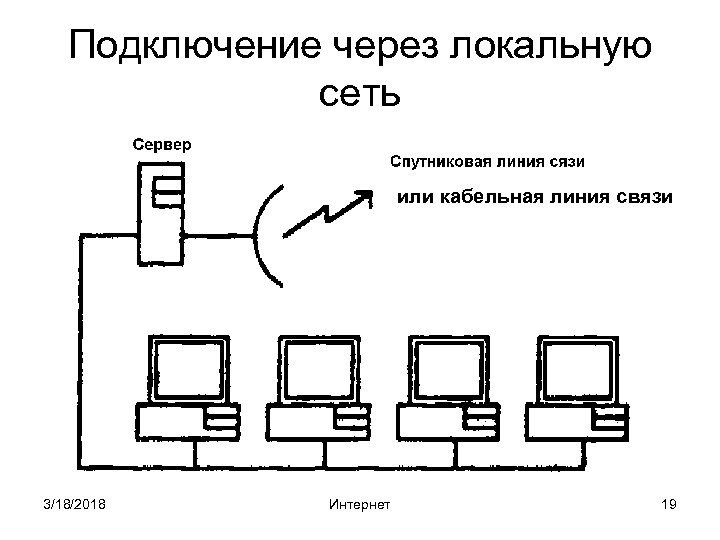

Подключение через локальную сеть или кабельная линия связи 3/18/2018 Интернет 19 Подключение через локальную сеть или кабельная линия связи 3/18/2018 Интернет 19

Подключение через локальную сеть 3/18/2018 Интернет 20 Подключение через локальную сеть 3/18/2018 Интернет 20

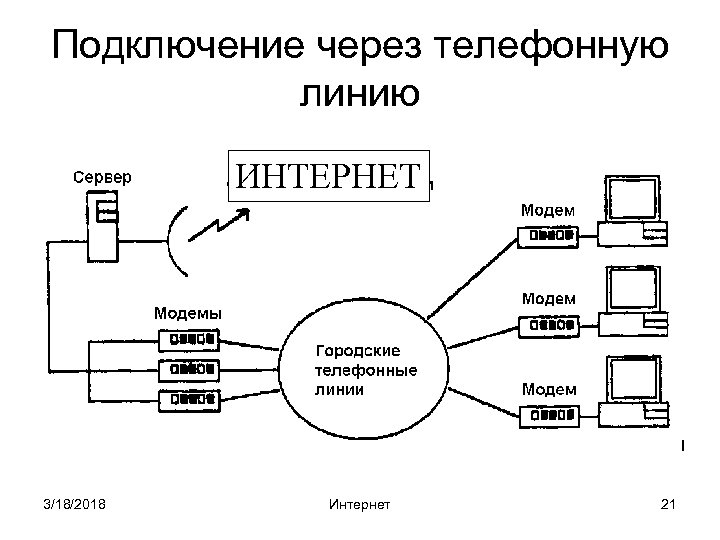

Подключение через телефонную линию ИНТЕРНЕТ 3/18/2018 Интернет 21 Подключение через телефонную линию ИНТЕРНЕТ 3/18/2018 Интернет 21

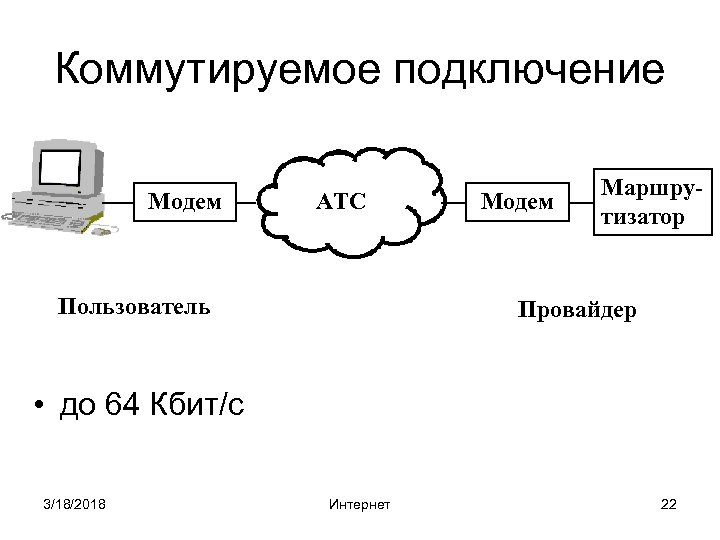

Коммутируемое подключение Модем АТС Пользователь Модем Маршрутизатор Провайдер • до 64 Кбит/с 3/18/2018 Интернет Коммутируемое подключение Модем АТС Пользователь Модем Маршрутизатор Провайдер • до 64 Кбит/с 3/18/2018 Интернет 22

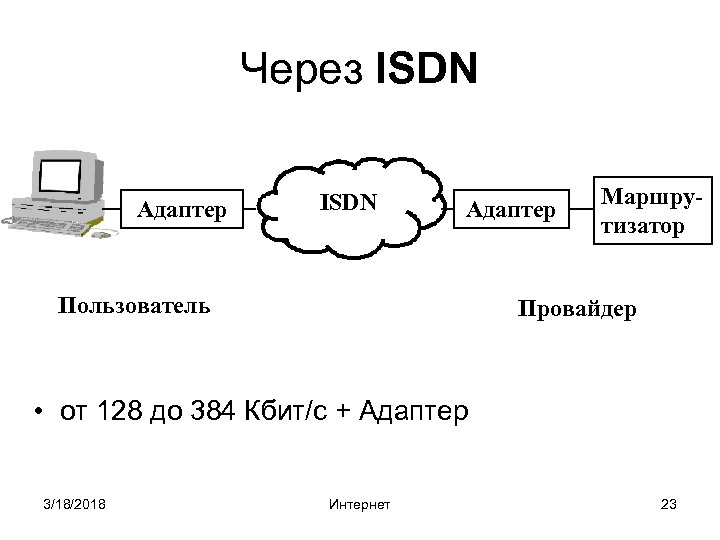

Через ISDN Адаптер Пользователь Маршрутизатор Провайдер • от 128 до 384 Кбит/с + Адаптер Через ISDN Адаптер Пользователь Маршрутизатор Провайдер • от 128 до 384 Кбит/с + Адаптер 3/18/2018 Интернет 23

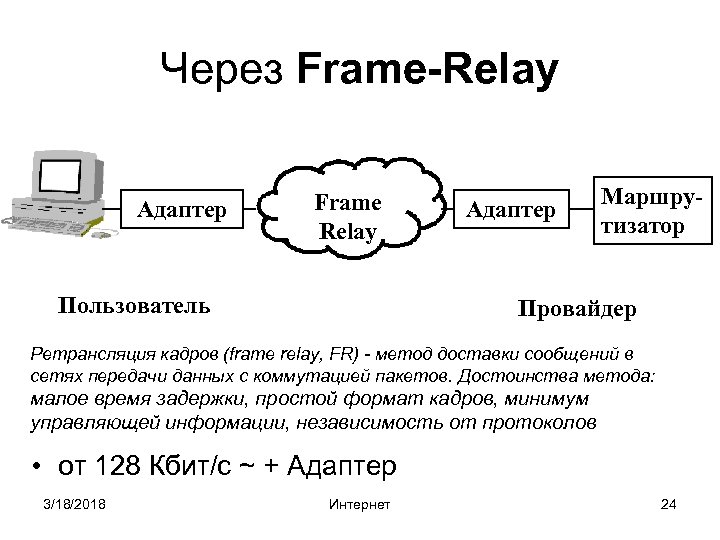

Через Frame-Relay Адаптер Frame Relay Пользователь Адаптер Маршрутизатор Провайдер Ретрансляция кадров (frame relay, FR) Через Frame-Relay Адаптер Frame Relay Пользователь Адаптер Маршрутизатор Провайдер Ретрансляция кадров (frame relay, FR) - метод доставки сообщений в сетях передачи данных с коммутацией пакетов. Достоинства метода: малое время задержки, простой формат кадров, минимум управляющей информации, независимость от протоколов • от 128 Кбит/с ~ + Адаптер 3/18/2018 Интернет 24

Через ADSL-модем или x. DSL • от 768 Кбит/с до 8 Мбит/c + Адаптер Через ADSL-модем или x. DSL • от 768 Кбит/с до 8 Мбит/c + Адаптер 3/18/2018 Интернет 25

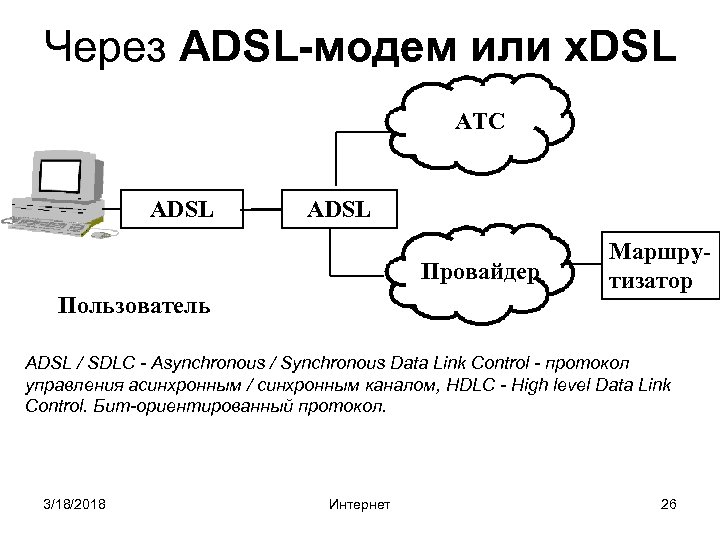

Через ADSL-модем или x. DSL AТС ADSL Провайдер Пользователь Маршрутизатор ADSL / SDLC - Через ADSL-модем или x. DSL AТС ADSL Провайдер Пользователь Маршрутизатор ADSL / SDLC - Asynchronous / Synchronous Data Link Control - протокол управления асинхронным / синхронным каналом, HDLC - High level Data Link Control. Бит-ориентированный протокол. 3/18/2018 Интернет 26

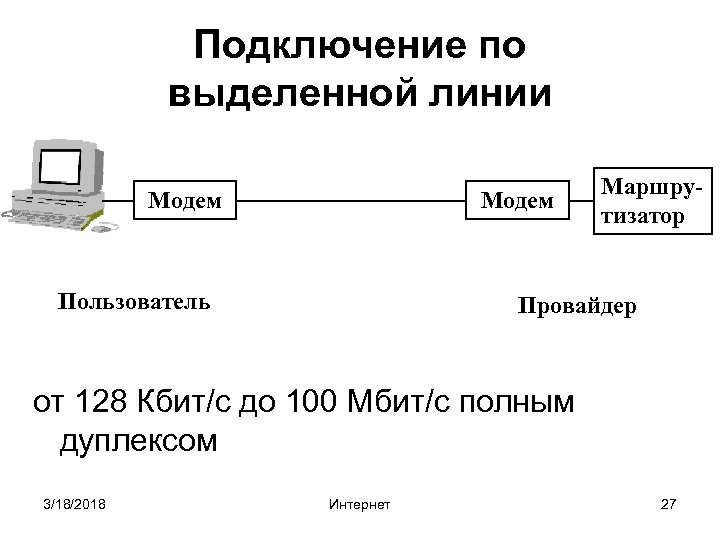

Подключение по выделенной линии Модем Пользователь Маршрутизатор Провайдер от 128 Кбит/с до 100 Мбит/с Подключение по выделенной линии Модем Пользователь Маршрутизатор Провайдер от 128 Кбит/с до 100 Мбит/с полным дуплексом 3/18/2018 Интернет 27

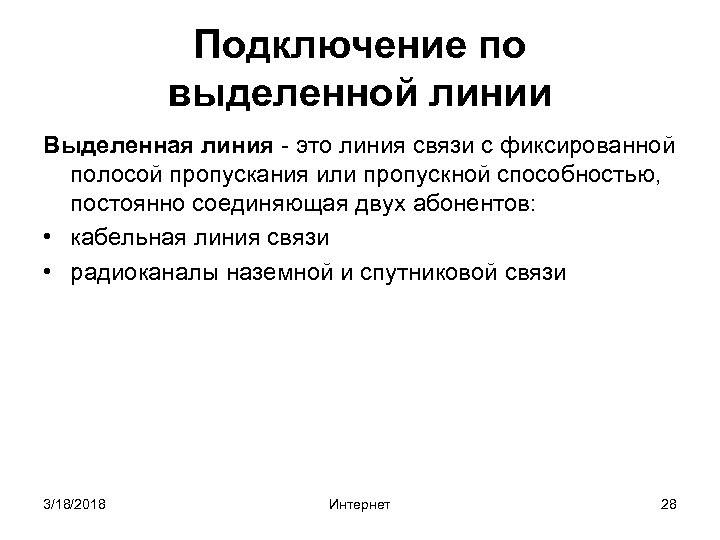

Подключение по выделенной линии Выделенная линия - это линия связи с фиксированной полосой пропускания Подключение по выделенной линии Выделенная линия - это линия связи с фиксированной полосой пропускания или пропускной способностью, постоянно соединяющая двух абонентов: • кабельная линия связи • радиоканалы наземной и спутниковой связи 3/18/2018 Интернет 28

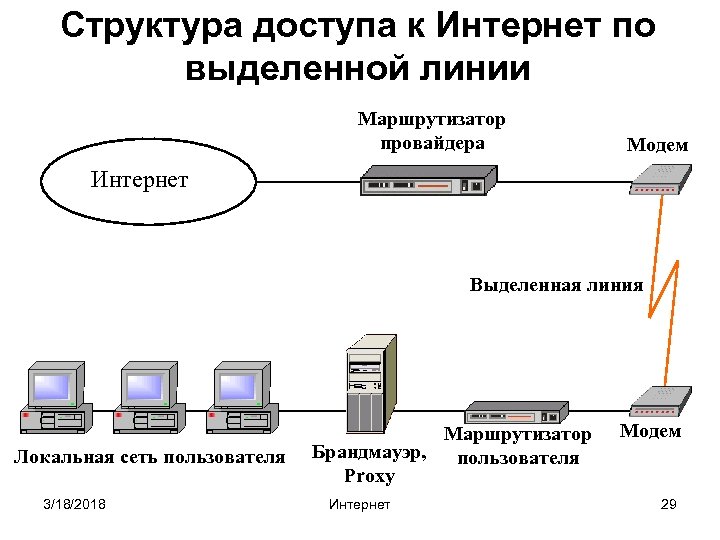

Структура доступа к Интернет по выделенной линии Маршрутизатор провайдера Модем Интернет Выделенная линия Локальная Структура доступа к Интернет по выделенной линии Маршрутизатор провайдера Модем Интернет Выделенная линия Локальная сеть пользователя 3/18/2018 Маршрутизатор Брандмауэр, пользователя Proxy Интернет Модем 29

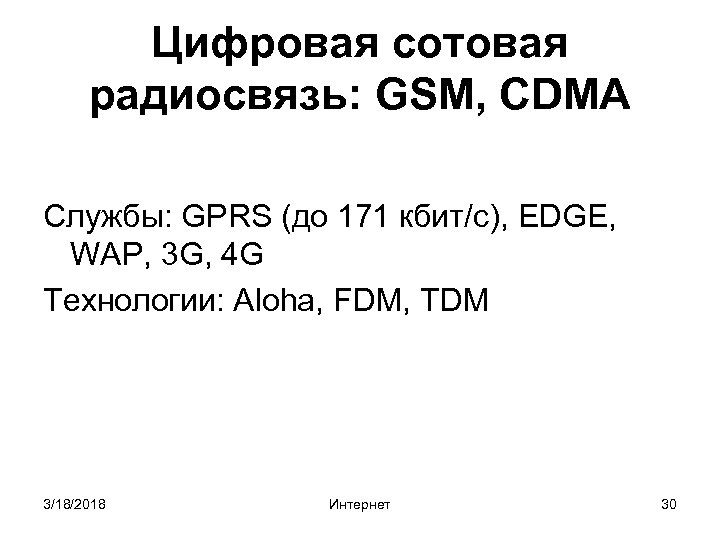

Цифровая сотовая радиосвязь: GSM, CDMA Службы: GPRS (до 171 кбит/с), EDGE, WAP, 3 G, Цифровая сотовая радиосвязь: GSM, CDMA Службы: GPRS (до 171 кбит/с), EDGE, WAP, 3 G, 4 G Технологии: Aloha, FDM, TDM 3/18/2018 Интернет 30

Спутниковое подключение 3/18/2018 Интернет 31 Спутниковое подключение 3/18/2018 Интернет 31
