Курс «Транспортная логистика» Модуль 3. 2 Железнодорожные

Курс «Транспортная логистика» Модуль 3. 2 Железнодорожные перевозки

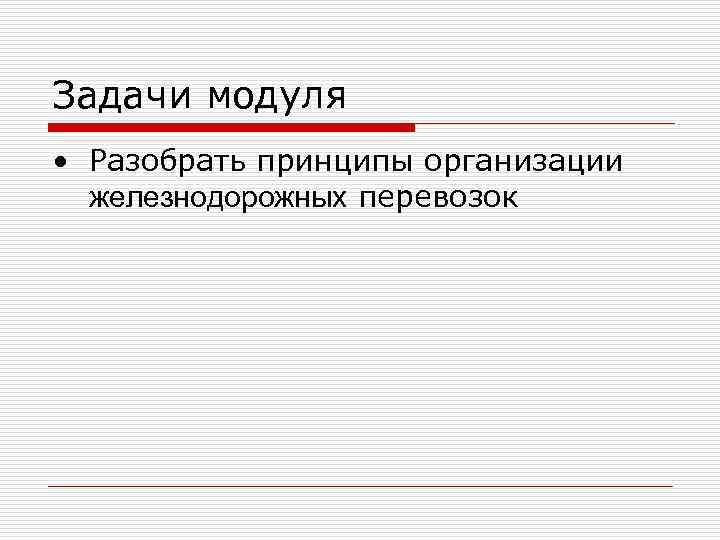

Задачи модуля • Разобрать принципы организации железнодорожных перевозок

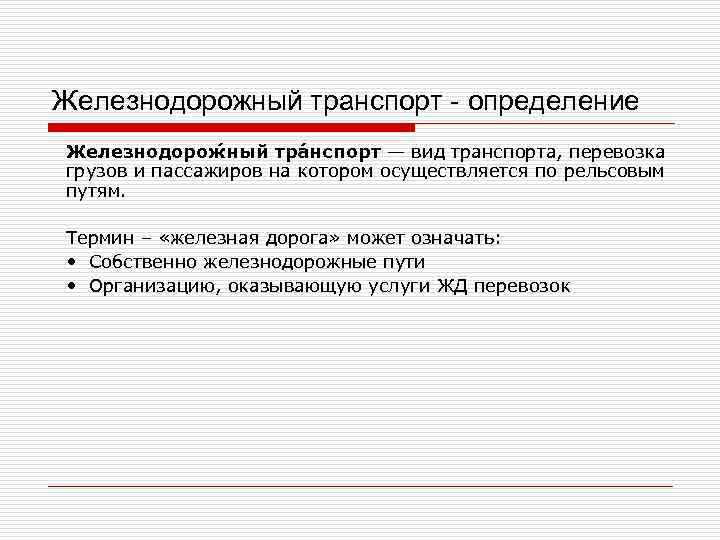

Железнодорожный транспорт - определение Железнодорож ный тра нспорт — вид транспорта, перевозка грузов и пассажиров на котором осуществляется по рельсовым путям. Термин – «железная дорога» может означать: • Собственно железнодорожные пути • Организацию, оказывающую услуги ЖД перевозок

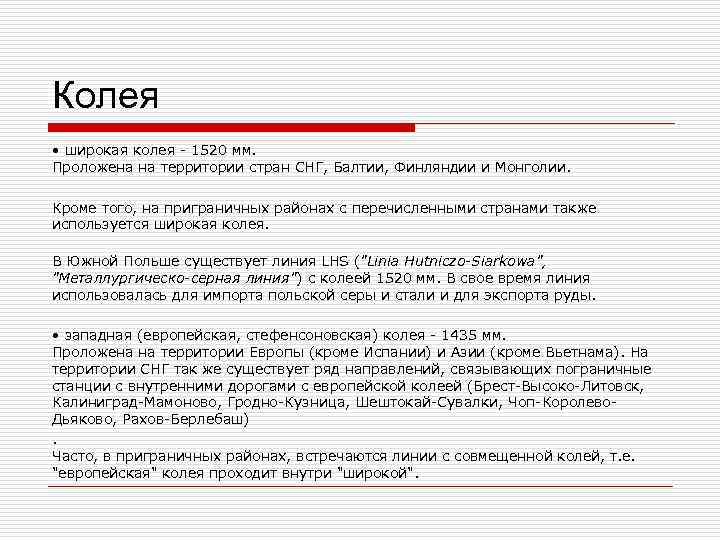

Колея • широкая колея - 1520 мм. Проложена на территории стран СНГ, Балтии, Финляндии и Монголии. Кроме того, на приграничных районах с перечисленными странами также используется широкая колея. В Южной Польше существует линия LHS ("Linia Hutniczo-Siarkowa", "Металлургическо-серная линия") с колеей 1520 мм. В свое время линия использовалась для импорта польской серы и стали и для экспорта руды. • западная (европейская, стефенсоновская) колея - 1435 мм. Проложена на территории Европы (кроме Испании) и Азии (кроме Вьетнама). На территории СНГ так же существует ряд направлений, связывающих пограничные станции с внутренними дорогами с европейской колеей (Брест-Высоко-Литовск, Калиниград-Мамоново, Гродно-Кузница, Шештокай-Сувалки, Чоп-Королево- Дьяково, Рахов-Берлебаш). Часто, в приграничных районах, встречаются линии с совмещенной колей, т. е. "европейская" колея проходит внутри "широкой".

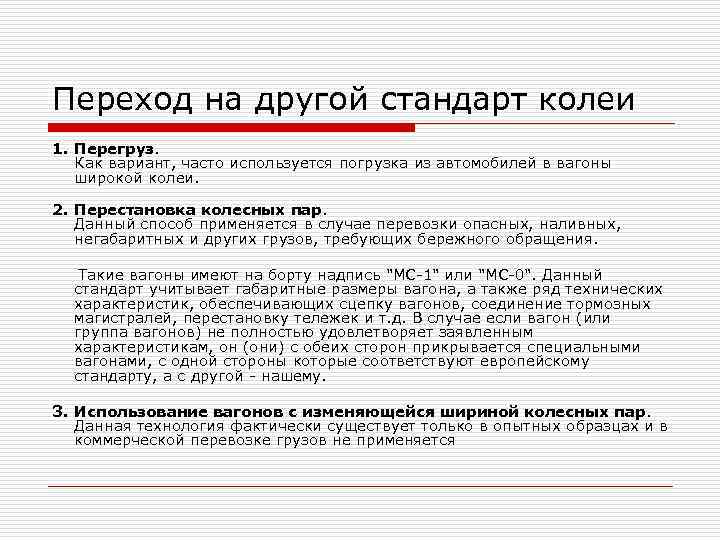

Переход на другой стандарт колеи 1. Перегруз. Как вариант, часто используется погрузка из автомобилей в вагоны широкой колеи. 2. Перестановка колесных пар. Данный способ применяется в случае перевозки опасных, наливных, негабаритных и других грузов, требующих бережного обращения. Такие вагоны имеют на борту надпись "МС-1" или "МС-0". Данный стандарт учитывает габаритные размеры вагона, а также ряд технических характеристик, обеспечивающих сцепку вагонов, соединение тормозных магистралей, перестановку тележек и т. д. В случае если вагон (или группа вагонов) не полностью удовлетворяет заявленным характеристикам, он (они) с обеих сторон прикрывается специальными вагонами, с одной стороны которые соответствуют европейскому стандарту, а с другой - нашему. 3. Использование вагонов с изменяющейся шириной колесных пар. Данная технология фактически существует только в опытных образцах и в коммерческой перевозке грузов не применяется

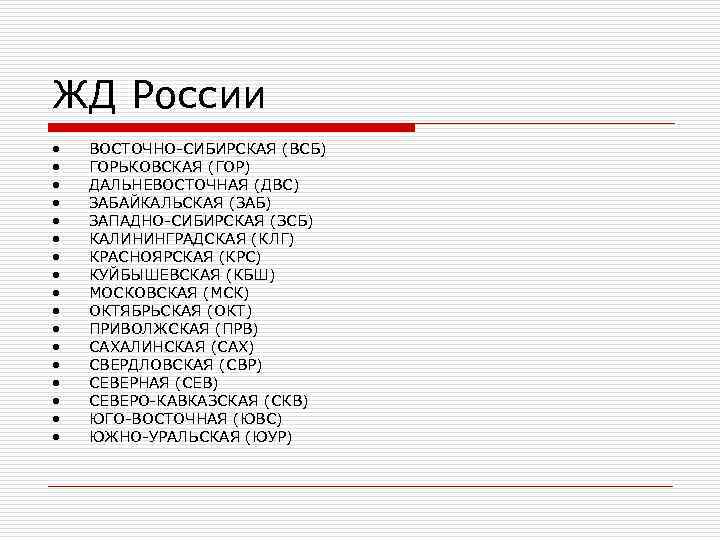

ЖД России • ВОСТОЧНО-СИБИРСКАЯ (ВСБ) • ГОРЬКОВСКАЯ (ГОР) • ДАЛЬНЕВОСТОЧНАЯ (ДВС) • ЗАБАЙКАЛЬСКАЯ (ЗАБ) • ЗАПАДНО-СИБИРСКАЯ (ЗСБ) • КАЛИНИНГРАДСКАЯ (КЛГ) • КРАСНОЯРСКАЯ (КРС) • КУЙБЫШЕВСКАЯ (КБШ) • МОСКОВСКАЯ (МСК) • ОКТЯБРЬСКАЯ (ОКТ) • ПРИВОЛЖСКАЯ (ПРВ) • САХАЛИНСКАЯ (САХ) • СВЕРДЛОВСКАЯ (СВР) • СЕВЕРНАЯ (СЕВ) • СЕВЕРО-КАВКАЗСКАЯ (СКВ) • ЮГО-ВОСТОЧНАЯ (ЮВС) • ЮЖНО-УРАЛЬСКАЯ (ЮУР)

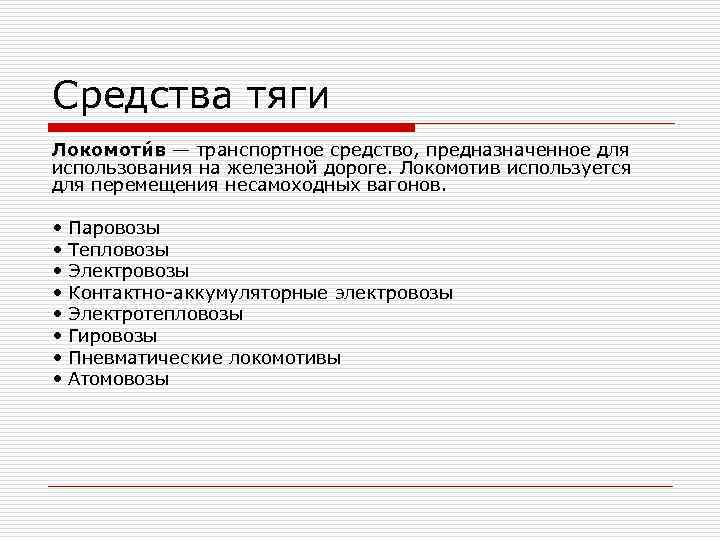

Средства тяги Локомоти в — транспортное средство, предназначенное для использования на железной дороге. Локомотив используется для перемещения несамоходных вагонов. • Паровозы • Тепловозы • Электровозы • Контактно-аккумуляторные электровозы • Электротепловозы • Гировозы • Пневматические локомотивы • Атомовозы

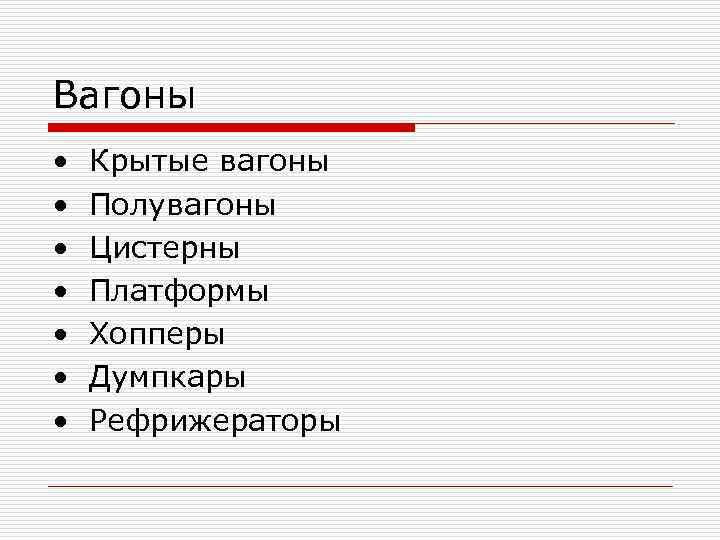

Вагоны • Крытые вагоны • Полувагоны • Цистерны • Платформы • Хопперы • Думпкары • Рефрижераторы

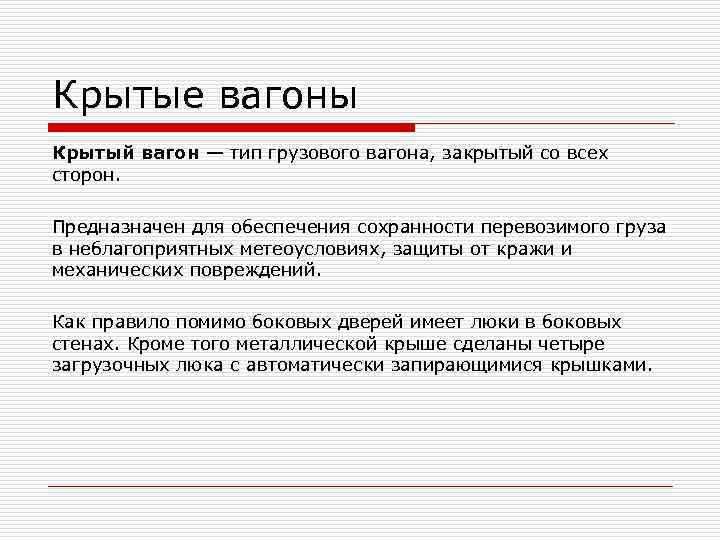

Крытые вагоны Крытый вагон — тип грузового вагона, закрытый со всех сторон. Предназначен для обеспечения сохранности перевозимого груза в неблагоприятных метеоусловиях, защиты от кражи и механических повреждений. Как правило помимо боковых дверей имеет люки в боковых стенах. Кроме того металлической крыше сделаны четыре загрузочных люка с автоматически запирающимися крышками.

Полувагоны Полувагон — железнодорожный грузовой открытый без крыши вагон с высокими бортами, предназначенный для перевозки навалочных грузов (руда, уголь, флюсы, лесоматериалы и т. п. ), контейнеров прочих грузов не требующих защиты от атмосферных осадков. Варианты конструкции: • Люковые — с разгрузочными люками в полу и торцевыми открывающимися внутрь вагона дверями (или без дверей) • Безлюковые — с кузовом без люка и дверей (глухой кузов), которые служат для перевозки только сыпучих грузов по замкнутым маршрутам с разгрузкой на вагоноопрокидывателях.

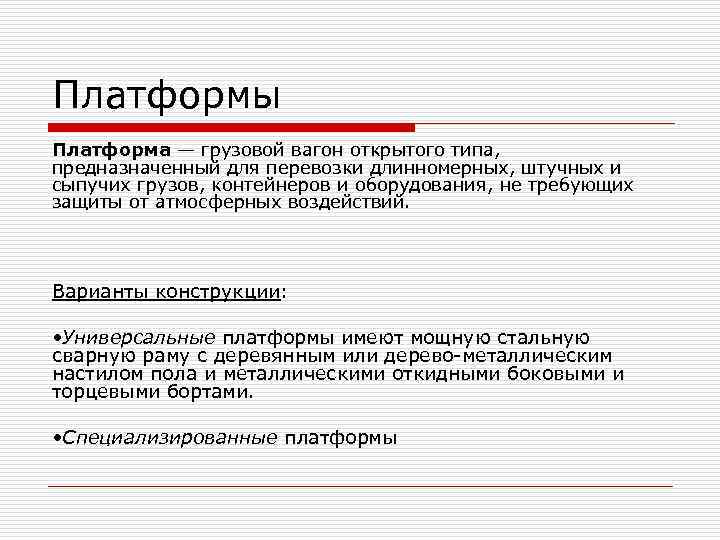

Платформы Платформа — грузовой вагон открытого типа, предназначенный для перевозки длинномерных, штучных и сыпучих грузов, контейнеров и оборудования, не требующих защиты от атмосферных воздействий. Варианты конструкции: • Универсальные платформы имеют мощную стальную сварную раму с деревянным или дерево-металлическим настилом пола и металлическими откидными боковыми и торцевыми бортами. • Специализированные платформы

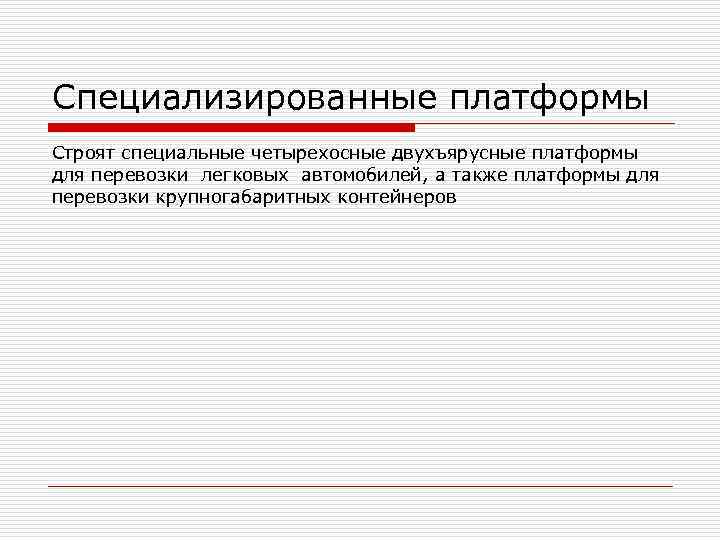

Специализированные платформы Строят специальные четырехосные двухъярусные платформы для перевозки легковых автомобилей, а также платформы для перевозки крупногабаритных контейнеров

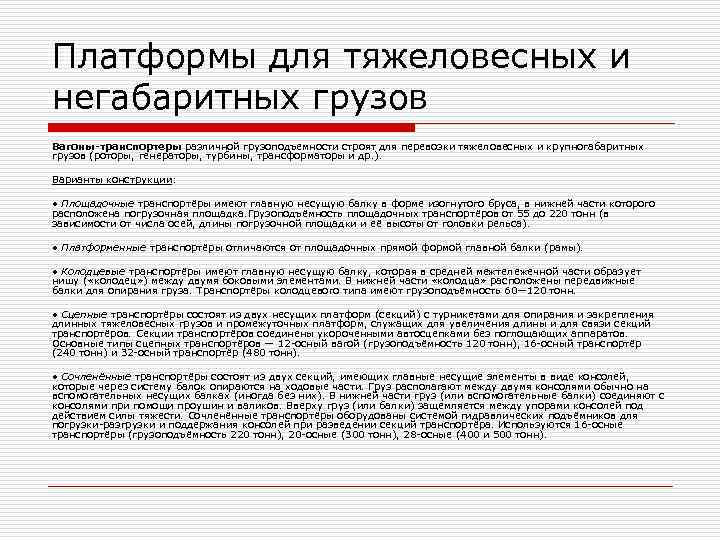

Платформы для тяжеловесных и негабаритных грузов Вагоны-транспортеры различной грузоподъемности строят для перевозки тяжеловесных и крупногабаритных грузов (роторы, генераторы, турбины, трансформаторы и др. ). Варианты конструкции: • Площадочные транспортёры имеют главную несущую балку в форме изогнутого бруса, в нижней части которого расположена погрузочная площадка. Грузоподъёмность площадочных транспортёров от 55 до 220 тонн (в зависимости от числа осей, длины погрузочной площадки и её высоты от головки рельса). • Платформенные транспортёры отличаются от площадочных прямой формой главной балки (рамы). • Колодцевые транспортёры имеют главную несущую балку, которая в средней межтележечной части образует нишу ( «колодец» ) между двумя боковыми элементами. В нижней части «колодца» расположены передвижные балки для опирания груза. Транспортёры колодцевого типа имеют грузоподъёмность 60— 120 тонн. • Сцепные транспортёры состоят из двух несущих платформ (секций) с турникетами для опирания и закрепления длинных тяжеловесных грузов и промежуточных платформ, служащих для увеличения длины и для связи секций транспортёров. Секции транспортёров соединены укороченными автосцепками без поглощающих аппаратов. Основные типы сцепных транспортёров — 12 -осный вагой (грузоподъёмность 120 тонн), 16 -осный транспортёр (240 тонн) и 32 -осный транспортёр (480 тонн). • Сочленённые транспортёры состоят из двух секций, имеющих главные несущие элементы в виде консолей, которые через систему балок опираются на ходовые части. Груз располагают между двумя консолями обычно на вспомогательных несущих балках (иногда без них). В нижней части груз (или вспомогательные балки) соединяют с консолями при помощи проушин и валиков. Вверху груз (или балки) защемляется между упорами консолей под действием силы тяжести. Сочленённые транспортёры оборудованы системой гидравлических подъёмников для погрузки-разгрузки и поддержания консолей при разведении секций транспортёра. Используются 16 -осные транспортёры (грузоподъёмность 220 тонн), 20 -осные (300 тонн), 28 -осные (400 и 500 тонн).

Цистерны В цистернах перевозят массовые жидкие грузы, нефтепродукты. В зависимости от рода перевозимого нефтепродукта цистерны специализируются и снабжаются приборами для верхнего или нижнего слива. Кузов цистерны представляет собой котел цилиндрической формы с колпаком в верхней части. Цистерны с теплоизоляцией, подогревом, доп. защитой • цистерны для перевозки вязких нефтепродуктов (мазута, смазочных масел) • цистерны для перевозки молока, котлы которых изготовлены из нержавеющей стали и снабжены теплоизоляционным слоем • цистерны для перевозки спирта, кислот и других грузов

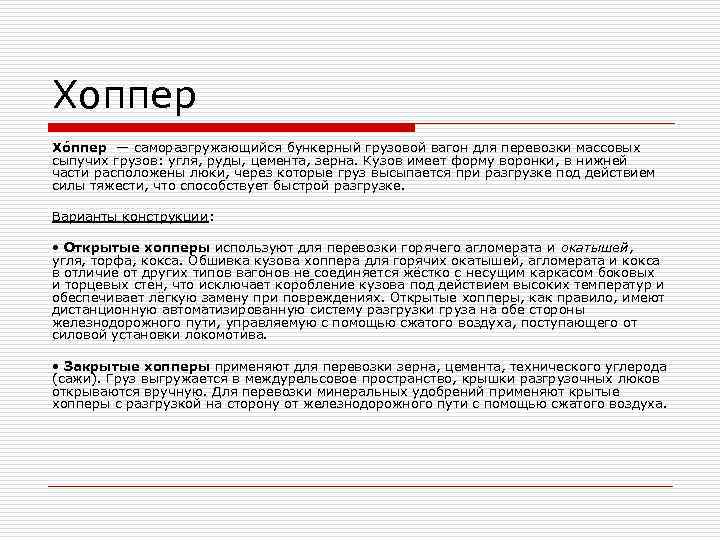

Хоппер Хо ппер — саморазгружающийся бункерный грузовой вагон для перевозки массовых сыпучих грузов: угля, руды, цемента, зерна. Кузов имеет форму воронки, в нижней части расположены люки, через которые груз высыпается при разгрузке под действием силы тяжести, что способствует быстрой разгрузке. Варианты конструкции: • Открытые хопперы используют для перевозки горячего агломерата и окатышей, угля, торфа, кокса. Обшивка кузова хоппера для горячих окатышей, агломерата и кокса в отличие от других типов вагонов не соединяется жёстко с несущим каркасом боковых и торцевых стен, что исключает коробление кузова под действием высоких температур и обеспечивает лёгкую замену при повреждениях. Открытые хопперы, как правило, имеют дистанционную автоматизированную систему разгрузки груза на обе стороны железнодорожного пути, управляемую с помощью сжатого воздуха, поступающего от силовой установки локомотива. • Закрытые хопперы применяют для перевозки зерна, цемента, технического углерода (сажи). Груз выгружается в междурельсовое пространство, крышки разгрузочных люков открываются вручную. Для перевозки минеральных удобрений применяют крытые хопперы с разгрузкой на сторону от железнодорожного пути с помощью сжатого воздуха.

Хоппер-дозатор — транспортное средство для перевозки, механизированной выгрузки, укладки в путь, дозирования и разравнивания балласта при строительстве, ремонте и текущем содержании железнодорожного пути. Для перевозки балластных материалов формируются составы из 20— 25 вагонов (хоппер-дозаторные вертушки). Грузоподъёмность хоппер-дозатора 60 тонн, вместимость кузова 33, 4 кубических метра, скорость движения при разгрузке 2— 5 километра в час, масса 23 тонны.

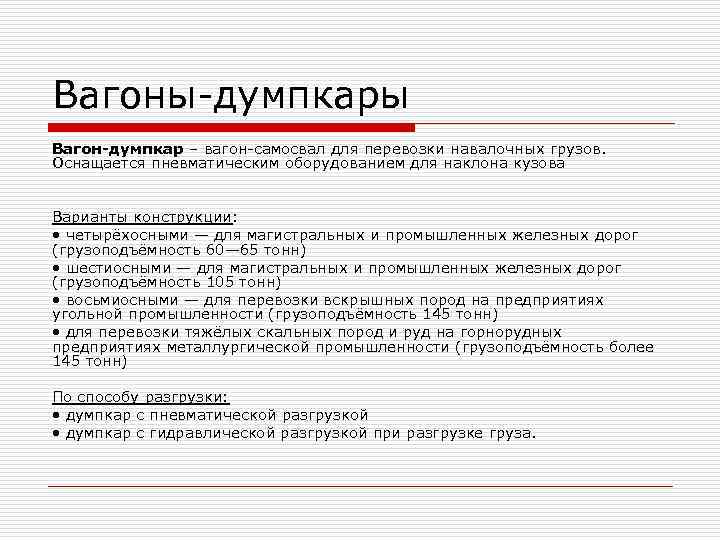

Вагоны-думпкары Вагон-думпкар – вагон-самосвал для перевозки навалочных грузов. Оснащается пневматическим оборудованием для наклона кузова Варианты конструкции: • четырёхосными — для магистральных и промышленных железных дорог (грузоподъёмность 60— 65 тонн) • шестиосными — для магистральных и промышленных железных дорог (грузоподъёмность 105 тонн) • восьмиосными — для перевозки вскрышных пород на предприятиях угольной промышленности (грузоподъёмность 145 тонн) • для перевозки тяжёлых скальных пород и руд на горнорудных предприятиях металлургической промышленности (грузоподъёмность более 145 тонн) По способу разгрузки: • думпкар с пневматической разгрузкой • думпкар с гидравлической разгрузкой при разгрузке груза.

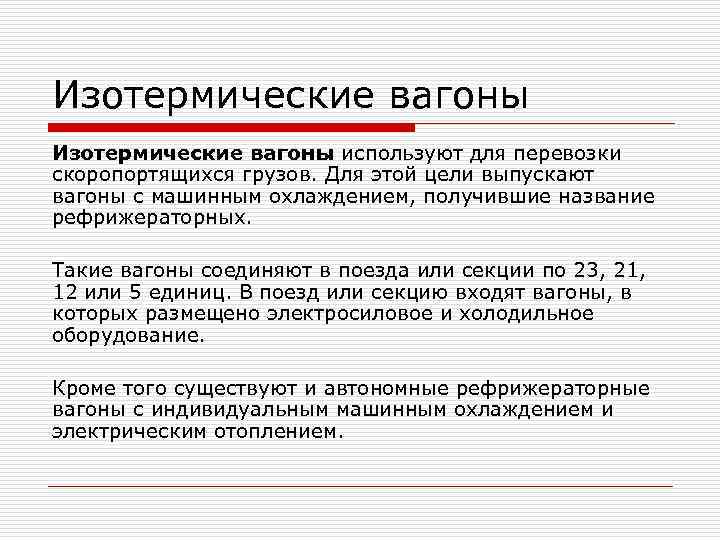

Изотермические вагоны используют для перевозки скоропортящихся грузов. Для этой цели выпускают вагоны с машинным охлаждением, получившие название рефрижераторных. Такие вагоны соединяют в поезда или секции по 23, 21, 12 или 5 единиц. В поезд или секцию входят вагоны, в которых размещено электросиловое и холодильное оборудование. Кроме того существуют и автономные рефрижераторные вагоны с индивидуальным машинным охлаждением и электрическим отоплением.

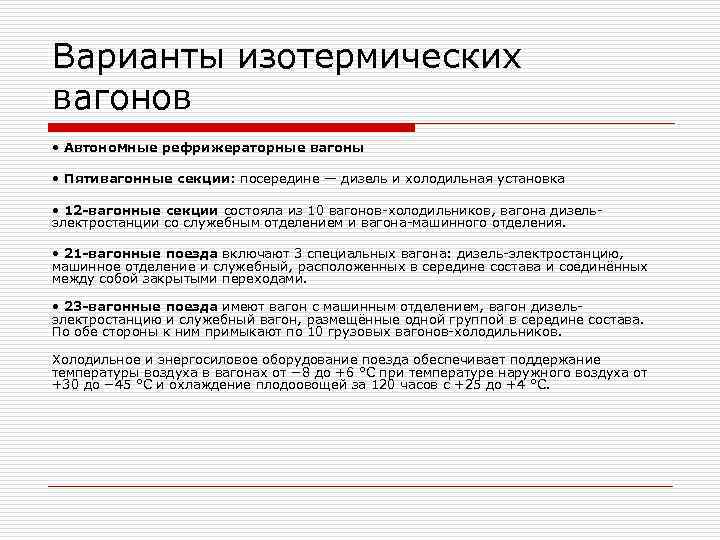

Варианты изотермических вагонов • Автономные рефрижераторные вагоны • Пятивагонные секции: посередине — дизель и холодильная установка • 12 -вагонные секции состояла из 10 вагонов-холодильников, вагона дизель- электростанции со служебным отделением и вагона-машинного отделения. • 21 -вагонные поезда включают 3 специальных вагона: дизель-электростанцию, машинное отделение и служебный, расположенных в середине состава и соединённых между собой закрытыми переходами. • 23 -вагонные поезда имеют вагон с машинным отделением, вагон дизель- электростанцию и служебный вагон, размещённые одной группой в середине состава. По обе стороны к ним примыкают по 10 грузовых вагонов-холодильников. Холодильное и энергосиловое оборудование поезда обеспечивает поддержание температуры воздуха в вагонах от − 8 до +6 °C при температуре наружного воздуха от +30 до − 45 °C и охлаждение плодоовощей за 120 часов с +25 до +4 °C.

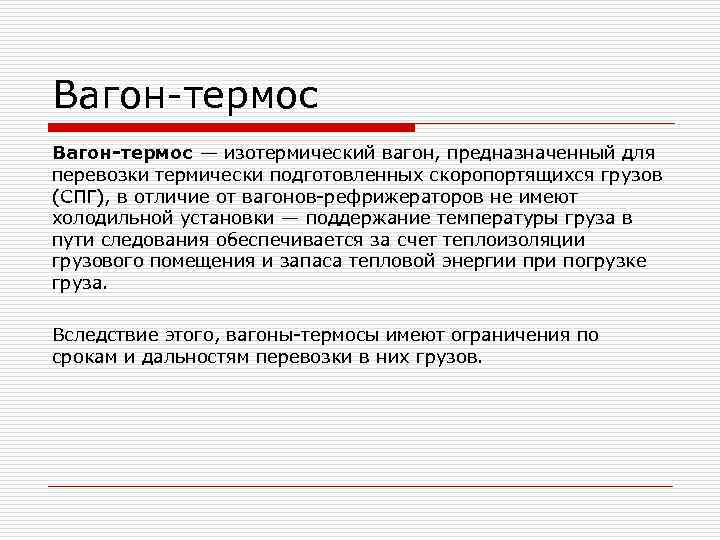

Вагон-термос — изотермический вагон, предназначенный для перевозки термически подготовленных скоропортящихся грузов (СПГ), в отличие от вагонов-рефрижераторов не имеют холодильной установки — поддержание температуры груза в пути следования обеспечивается за счет теплоизоляции грузового помещения и запаса тепловой энергии при погрузке груза. Вследствие этого, вагоны-термосы имеют ограничения по срокам и дальностям перевозки в них грузов.

Номер вагона Грузовые вагоны обращаются по всей сети железных дорог и имеют нумерацию, построенную по специальной системе. Номер каждого грузового вагона состоит из семи цифр. Первая цифра обозначает род вагона: • 2 – крытый, • 4 – платформа, • 6 – полувагон, • 7 – цистерна, • 8 – изотермический, • 9 – прочий. • В качестве первой цифры не используются 1, 3, 5 (резервные). Вторая цифра указывает число осей у вагона: • 0 или 1 – две оси, • 2, 3, 4, 5, 6 или 7 – четыре оси, • 8 – шесть осей, • 9 – восемь и более осей. Вторая и третья цифры характеризуют некоторые технические данные вагона: длину рамы, тип кузова полувагона, наличие разгрузочных люков, специализацию цистерн, систему охлаждения изотермического вагона и т. д. Четвертая, пятая, шестая и седьмая цифры вместе с тремя первыми образуют номер грузового вагона. Одновременно с этим седьмая цифра указывает на наличие или отсутствие у вагона ручного тормоза. Пользуясь изданными МПС таблицами, по номеру вагона можно определить его техническую характеристику. Например, если вагон имеет номер 268 - 1632, это крытый четырехосный вагон с самоуплотняющимися дверями, объемом кузова 120 м 3 и со сквозной переходной площадкой.

Классификация грузов ЕТСНГ - Единая тарифно-статистическая номенклатура грузов ЕТСНГ используется при задании кода или наименования перевозимого груза при расчете жд тарифа. Из списка также выбирается класс груза и признак опасности, влияющие на расчет железнодорожного тарифа. ЕТСНГ вкллючает • Код ЕТСНГ • Контрольное число • Код ГНГ - Код груза по Гармонизированной номенклатуре грузов • МВН - минимальная весовая норма http: //www. russotrans. ru/

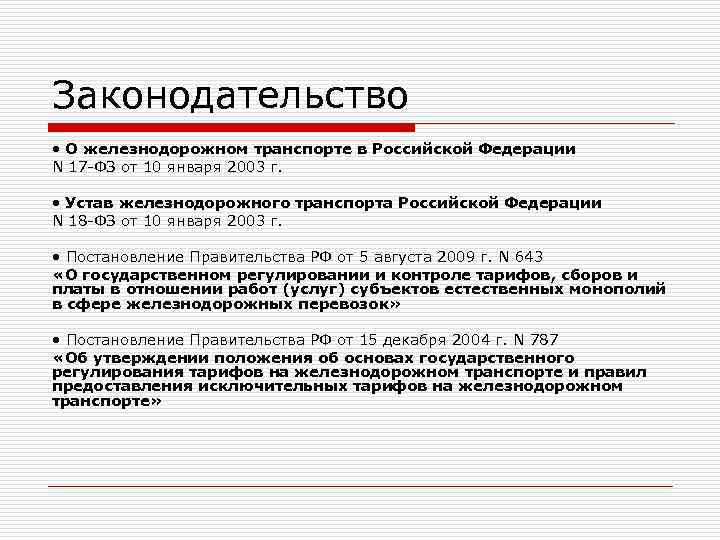

Законодательство • О железнодорожном транспорте в Российской Федерации N 17 -ФЗ от 10 января 2003 г. • Устав железнодорожного транспорта Российской Федерации N 18 -ФЗ от 10 января 2003 г. • Постановление Правительства РФ от 5 августа 2009 г. N 643 «О государственном регулировании и контроле тарифов, сборов и платы в отношении работ (услуг) субъектов естественных монополий в сфере железнодорожных перевозок» • Постановление Правительства РФ от 15 декабря 2004 г. N 787 «Об утверждении положения об основах государственного регулирования тарифов на железнодорожном транспорте и правил предоставления исключительных тарифов на железнодорожном транспорте»

Международные соглашения • Соглашение о международном железнодорожном грузовом сообщении (СМГС) 1951 К сегодняшнему дню участники СМГС являются все страны СНГ, бывшие и настоящие социалистические страны Азии, Польша, Болгария и денонсировавшие соглашение, но продолжающие пользоваться его нормами Словакия, Румыния, Венгрия и Чехия. • Конвенция о международных железнодорожных перевозках (Цим-КОТИФ или Бернская конвенция) 1980 33 страны западной, восточной Европы, Азии, Африки В июне 2009 в Госдуму был внесен проект федерального закона "О присоединении РФ к конвенции о международных железнодорожных перевозках (КОТИФ) от 9 мая 1980 г. в редакции протокола об изменениях от 3 июня 1999 г. " Венгрия, Румыния, Словакия, Польша, Чехия – одновременно пользуются двумя конвенциями

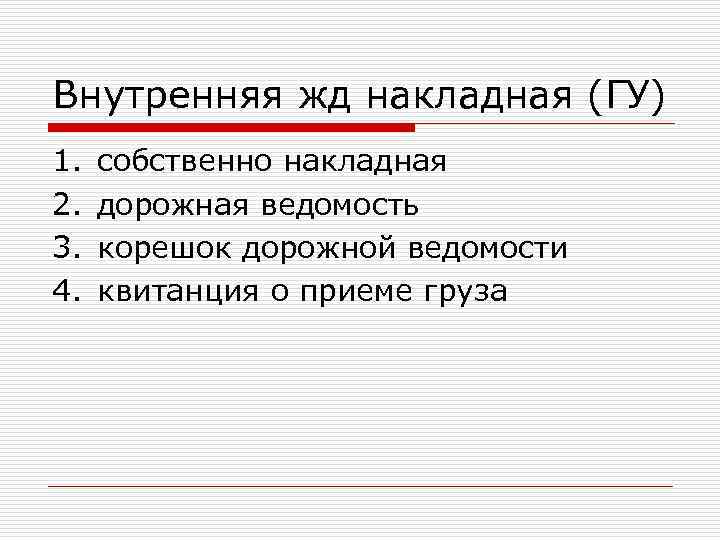

Внутренняя жд накладная (ГУ) 1. собственно накладная 2. дорожная ведомость 3. корешок дорожной ведомости 4. квитанция о приеме груза

Документы при внутренней ЖД перевозке ГУ-27 Накладная на перевозку груза вагонными и мелкими отправками ГУ-27 в Накладная на перевозку груза в универсальном контейнере ГУ-27 сп Пересылочная накладная ГУ-29 к Транспортная железнодорожная накладная на перевозку груза в универсальном контейнере ГУ-29 -О Транспортная железнодорожная накладная на перевозку груза в вагоне ГУ-12 Заявка на перевозку грузов

Накладная СМГС состоит из пяти листов: • первый лист - оригинал накладной, который сопровождает груз до станции назначения и выдается получателю вместе с пятым листом и грузом; • второй лист - дорожная ведомость, сопровождающая груз до станции назначения и остающаяся на дороге назначения; выдается столько дорожных ведомостей, сколько дорог участвует в перевозке; • третий лист - дубликат накладной, который выдается отправителю после заключения договора перевозки; • четвертый лист - лист передачи груза, сопровождающий отправку до станции назначения, который остается на дороге назначения; • пятый лист - лист уведомления о прибытии груза, который сопровождает отправку до станции назначения и выдается получателю вместе с оригиналом и грузом. В Западной Европе используется т. н. накладная CIT

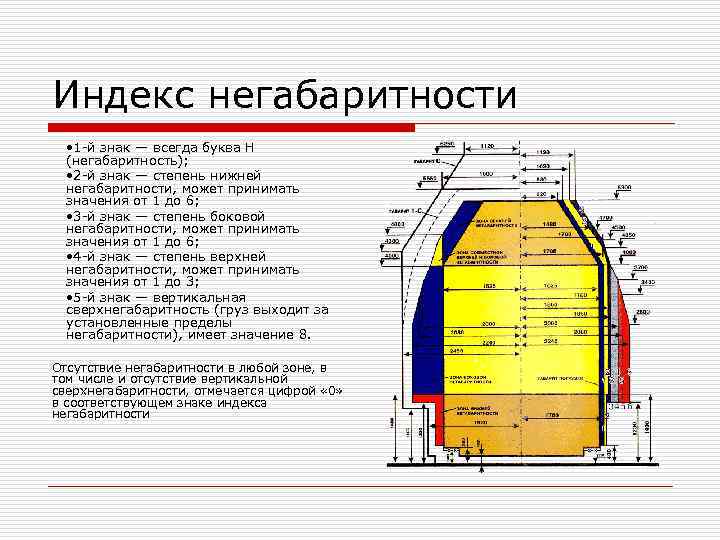

Индекс негабаритности • 1 -й знак — всегда буква H (негабаритность); • 2 -й знак — степень нижней негабаритности, может принимать значения от 1 до 6; • 3 -й знак — степень боковой негабаритности, может принимать значения от 1 до 6; • 4 -й знак — степень верхней негабаритности, может принимать значения от 1 до 3; • 5 -й знак — вертикальная сверхнегабаритность (груз выходит за установленные пределы негабаритности), имеет значение 8. Отсутствие негабаритности в любой зоне, в том числе и отсутствие вертикальной сверхнегабаритности, отмечается цифрой « 0» в соответствующем знаке индекса негабаритности

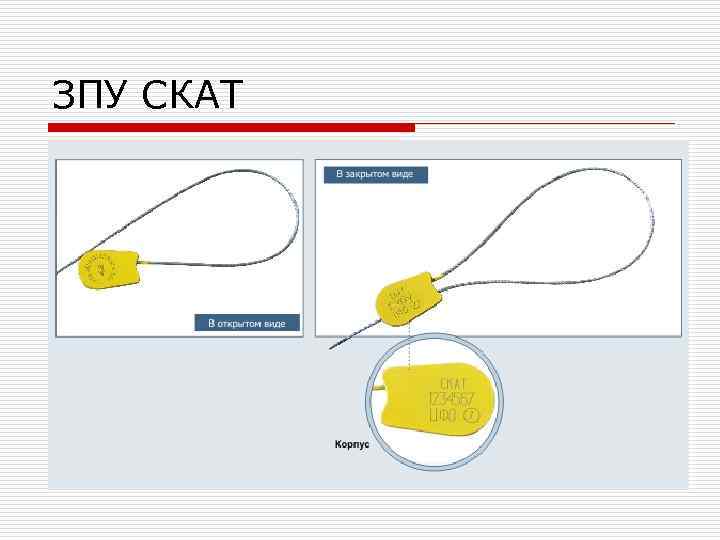

ЗПУ СКАТ

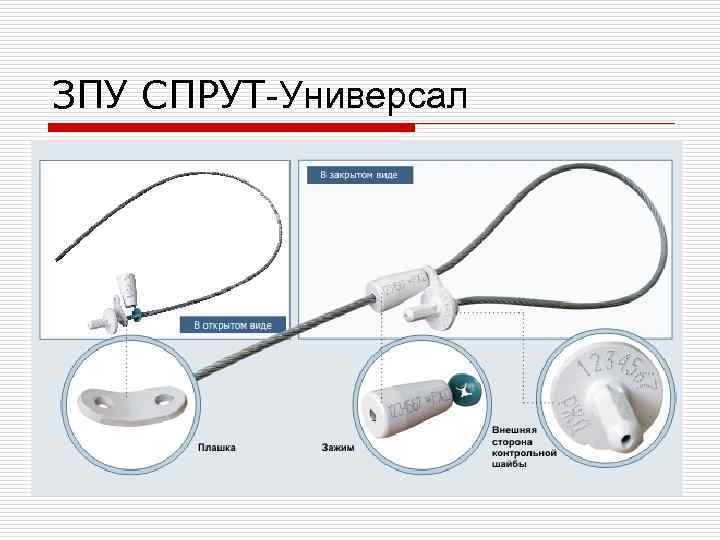

ЗПУ СПРУТ-Универсал

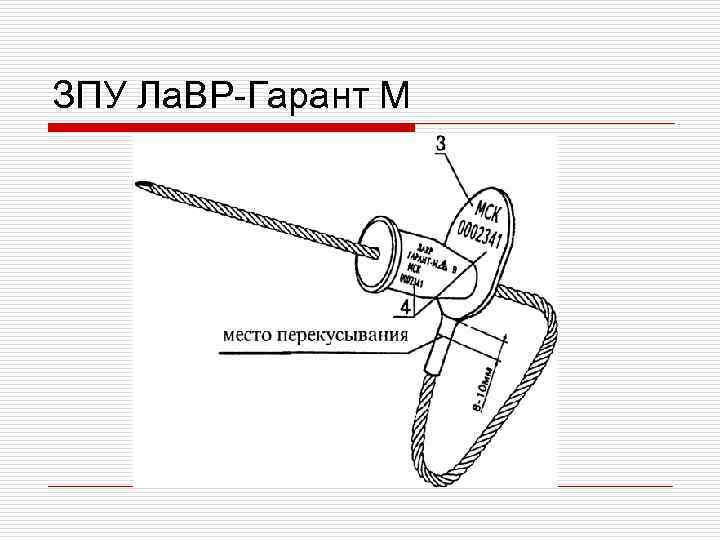

ЗПУ Ла. ВР-Гарант М

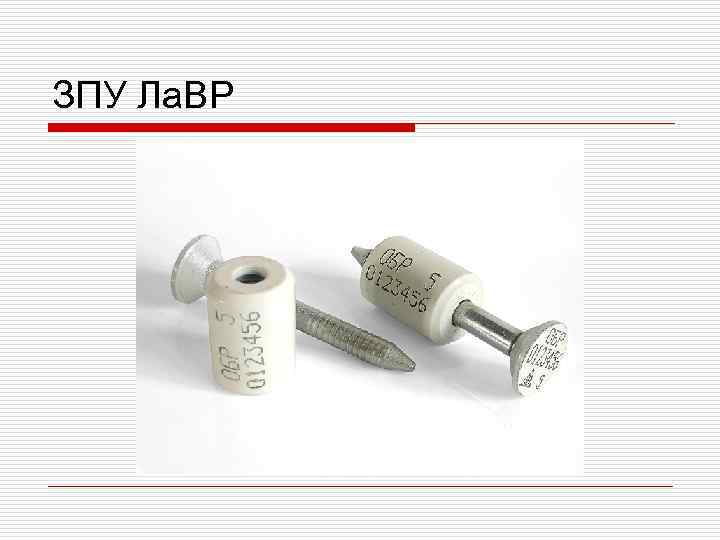

ЗПУ Ла. ВР

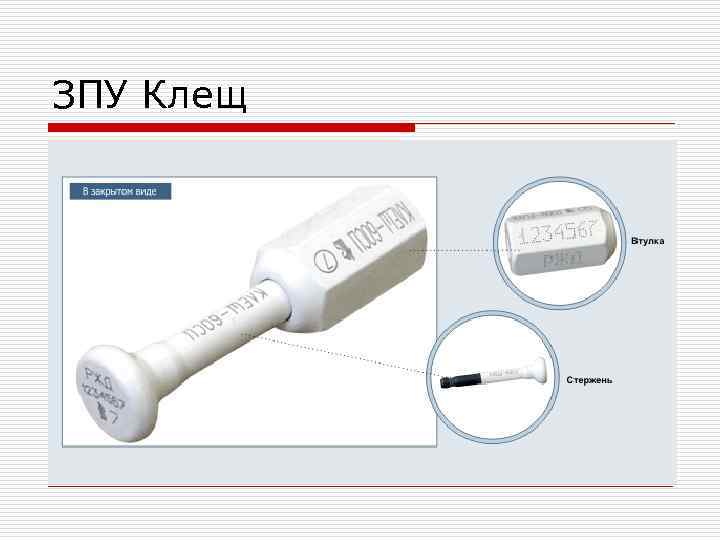

ЗПУ Клещ

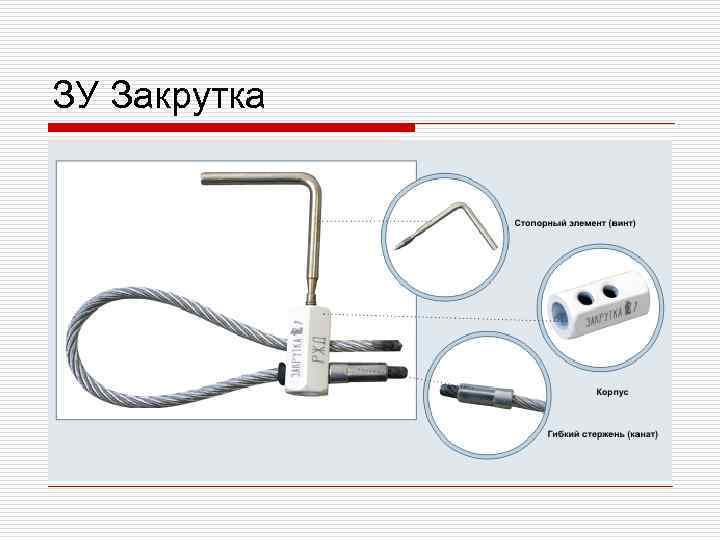

ЗУ Закрутка

Расчет провозных платежей-1 • Тарифное руководство № 1. Часть 1 является основным документом, регламентирующим расчет железнодорожного тарифа как при перевозках внутри России (раздел 2), так и при экспорте/импорте грузов из/в России (раздел 3). В части 2 приведены расчетные таблицы плат за перевозки по российским железным дорогам грузов. Прейскурант № 10 -01. • Тарифное руководство № 2 используется при расчете ж. д. тарифов при определении дополнительных сборов, не вошедших в основную оплату за перевозку. • Тарифное руководство № 3 используется при расчете жд тарифа в части определения скидки за пользование вагонами общего парка как во внутри российских перевозках, так и при экспорте/импорте грузов из/в России. • Тарифное руководство № 4 используется при вычислении тарифных расстояний между раздельными пунктами для проведения расчета ж. д. тарифа. Кроме того, на этой основе создается список портов, необходимый для правильного выбора документа для расчетов жд тарифов. На основе книги 2 часть 1 создается перечень раздельных пунктов, используемый при расчете ж. д. тарифа.

Расчет провозных платежей-2 • Алфавитный список грузов ЕТ СНГ используется при задании кода или наименования перевозимого груза при расчете жд тарифа. Из списка также выбирается класс груза и признак опасности, влияющие на расчет железнодорожного тарифа. • Гармонизированная номенклатура грузов (ГНГ) используется для создания справочника грузов по ГНГ. Код груза по ГНГ – обязательный параметр при расчете ж. д. тарифов из третьих стран и третьи. • МТТ (Международный железнодорожный транзитный тариф ) содержит базовые таблицы, по которым происходит расчет жд тарифа при транзитном проезде по стране. • ЕТТ (Единый железнодорожный транзитный тариф) содержит базовые таблицы, по которым происходит расчет жд тарифа при транзитном проезде по стране из третьих стран в третьи, если это страны дальневосточного региона. • ТП СНГ и отдельных стран СНГ регламентирует расчеты ж. д. тарифа для транзитных перевозок по России и странам СНГ и Эстонии. Она принимается ежегодно в канун нового года. ТП отдельных стран не могут увеличивать тарифы, рассчитываемые на основе ТП СНГ, кроме особых случаев. • На основе Прейскуранта КЗХ производится расчет ж. д. тарифов внутренних и экспортно/импортных перевозок по АО "Национальная компания "Казахстан Темир Жолы". • Во все документы вносятся изменения и дополнения нормативно-распорядительными документами ЦФТО, ФСТ и держателем ТП СНГ, которые влияют на расчет жд тарифа.

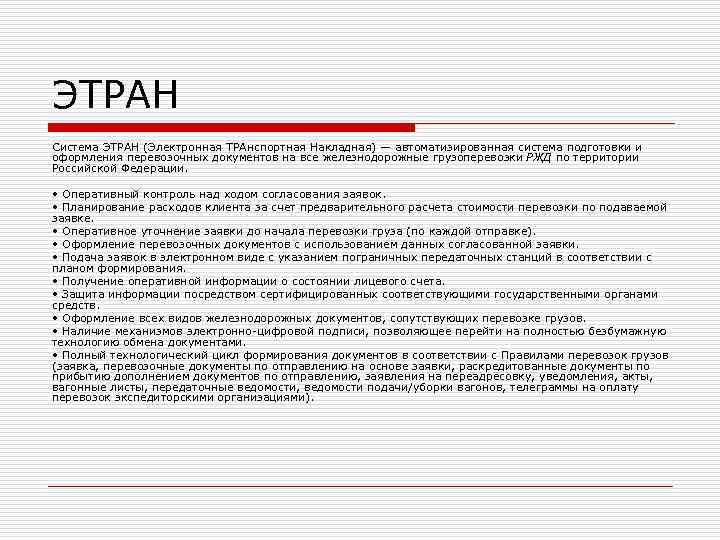

ЭТРАН Система ЭТРАН (Электронная ТРАнспортная Накладная) — автоматизированная система подготовки и оформления перевозочных документов на все железнодорожные грузоперевозки РЖД по территории Российской Федерации. • Оперативный контроль над ходом согласования заявок. • Планирование расходов клиента за счет предварительного расчета стоимости перевозки по подаваемой заявке. • Оперативное уточнение заявки до начала перевозки груза (по каждой отправке). • Оформление перевозочных документов с использованием данных согласованной заявки. • Подача заявок в электронном виде с указанием пограничных передаточных станций в соответствии с планом формирования. • Получение оперативной информации о состоянии лицевого счета. • Защита информации посредством сертифицированных соответствующими государственными органами средств. • Оформление всех видов железнодорожных документов, сопутствующих перевозке грузов. • Наличие механизмов электронно-цифровой подписи, позволяющее перейти на полностью безбумажную технологию обмена документами. • Полный технологический цикл формирования документов в соответствии с Правилами перевозок грузов (заявка, перевозочные документы по отправлению на основе заявки, раскредитованные документы по прибытию дополнением документов по отправлению, заявления на переадресовку, уведомления, акты, вагонные листы, передаточные ведомости, ведомости подачи/уборки вагонов, телеграммы на оплату перевозок экспедиторскими организациями).

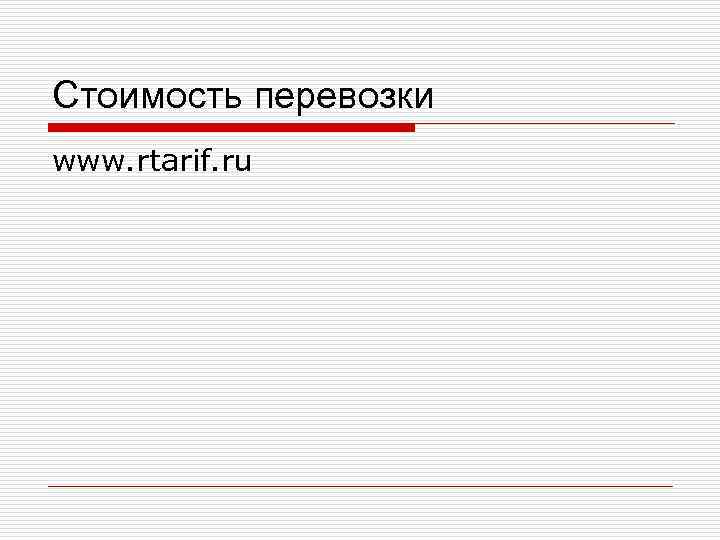

Стоимость перевозки www. rtarif. ru

Подъездные пути — железнодорожные пути, соединяющие железнодорожную станцию, расположенную на магистральной линии, с промышленным предприятием или другой организацией • Нетехнологические – находятся на балансе ж. д. предприятие обязано только обеспечить их чистоту. • Технологические – находятся на балансе предприятия и используются для внутренних перемещений Обычно вагоны подаются по согласованному графику или по уведомлению. Важное значение имеет соблюдение сроков погрузки и выгрузки. (нормы простоя вагонов) Особо это важно в случае спецвагонов.

Сроки перевозки • Вид отправки • Скорость (грузовая или большая) • Расстояние Дополнительно: • Вид груза • Погрузочно-разгрузочные операции

Сроки доставки грузов и порожних вагонов грузовой скоростью Повагонных Контейнерных и мелких Расстояние перевозки от. . . до (км) Расстояние перевозки Нормы суточного пробега(км) от. . . до (км) до. . . 199 110 до 599 75 200. . . 599 160 600. . . 999 100 600. . . 999 240 1000. . . 1999 140 1000. . . 1999 310 2000. . . 2999 180 2000. . . 2999 330 3000. . . 4999 230 3000. . . 4999 380 5000. . . 6999 270 5000. . . 6999 400 7000 и выше 300 7000 и выше 420 Маршрутные отправки и контейнерные поезда – 550 км в сутки вне зависимости от вида скорости

Сроки доставки грузов и порожних вагонов большой скоростью Расстояние Нормы суточного пробега по видам отправок (км) перевозки от. . . Универсальные контейнеры и Повагонные Крупнотоннажные рефрижераторные контейнеры на сцепах до мелкие отправки (км) До 199 140 110 90 200. . . 599 210 160 120 600. . . 999 310 250 180 1000. . . 1999 400 320 250 2000. . . 2999 430 340 270 3000. . . 4999 480 380 300 5000. . . 6999 500 420 340 7000 и 520 450 360 выше

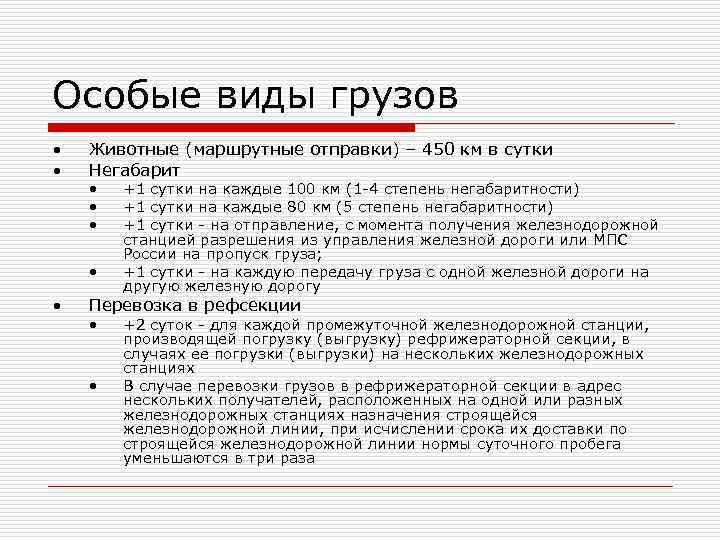

Особые виды грузов • Животные (маршрутные отправки) – 450 км в сутки • Негабарит • +1 сутки на каждые 100 км (1 -4 степень негабаритности) • +1 сутки на каждые 80 км (5 степень негабаритности) • +1 сутки - на отправление, с момента получения железнодорожной станцией разрешения из управления железной дороги или МПС России на пропуск груза; • +1 сутки - на каждую передачу груза с одной железной дороги на другую железную дорогу • Перевозка в рефсекции • +2 суток - для каждой промежуточной железнодорожной станции, производящей погрузку (выгрузку) рефрижераторной секции, в случаях ее погрузки (выгрузки) на нескольких железнодорожных станциях • В случае перевозки грузов в рефрижераторной секции в адрес нескольких получателей, расположенных на одной или разных железнодорожных станциях назначения строящейся железнодорожной линии, при исчислении срока их доставки по строящейся железнодорожной линии нормы суточного пробега уменьшаются в три раза

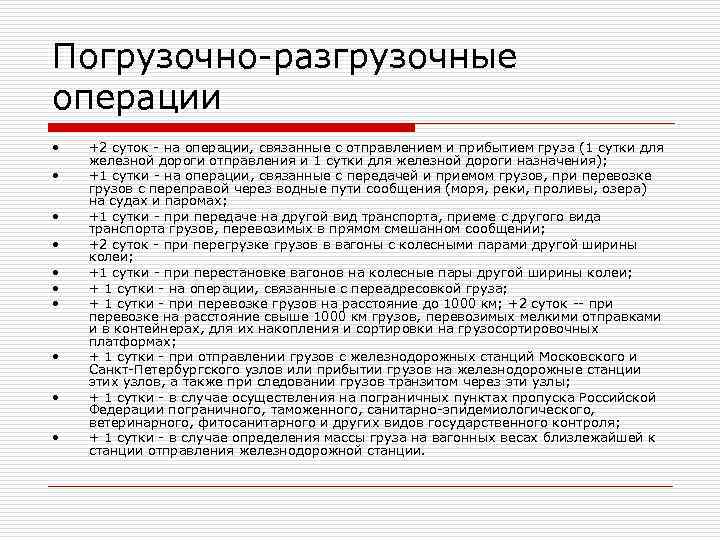

Погрузочно-разгрузочные операции • +2 суток - на операции, связанные с отправлением и прибытием груза (1 сутки для железной дороги отправления и 1 сутки для железной дороги назначения); • +1 сутки - на операции, связанные с передачей и приемом грузов, при перевозке грузов с переправой через водные пути сообщения (моря, реки, проливы, озера) на судах и паромах; • +1 сутки - при передаче на другой вид транспорта, приеме с другого вида транспорта грузов, перевозимых в прямом смешанном сообщении; • +2 суток - при перегрузке грузов в вагоны с колесными парами другой ширины колеи; • +1 сутки - при перестановке вагонов на колесные пары другой ширины колеи; • + 1 сутки - на операции, связанные с переадресовкой груза; • + 1 сутки - при перевозке грузов на расстояние до 1000 км; +2 суток -- при перевозке на расстояние свыше 1000 км грузов, перевозимых мелкими отправками и в контейнерах, для их накопления и сортировки на грузосортировочных платформах; • + 1 сутки - при отправлении грузов с железнодорожных станций Московского и Санкт-Петербургского узлов или прибытии грузов на железнодорожные станции этих узлов, а также при следовании грузов транзитом через эти узлы; • + 1 сутки - в случае осуществления на пограничных пунктах пропуска Российской Федерации пограничного, таможенного, санитарно-эпидемиологического, ветеринарного, фитосанитарного и других видов государственного контроля; • + 1 сутки - в случае определения массы груза на вагонных весах близлежайшей к станции отправления железнодорожной станции.

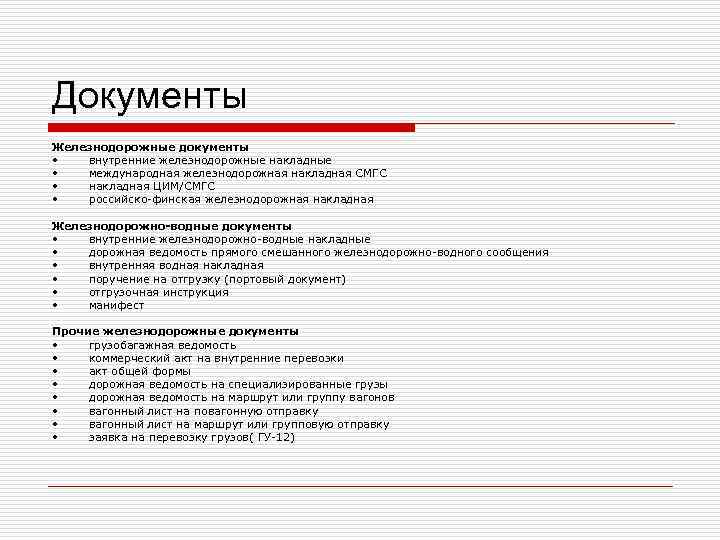

Документы Железнодорожные документы • внутренние железнодорожные накладные • международная железнодорожная накладная СМГС • накладная ЦИМ/СМГС • российско-финская железнодорожная накладная Железнодорожно-водные документы • внутренние железнодорожно-водные накладные • дорожная ведомость прямого смешанного железнодорожно-водного сообщения • внутренняя водная накладная • поручение на отгрузку (портовый документ) • отгрузочная инструкция • манифест Прочие железнодорожные документы • грузобагажная ведомость • коммерческий акт на внутренние перевозки • акт общей формы • дорожная ведомость на специализированные грузы • дорожная ведомость на маршрут или группу вагонов • вагонный лист на повагонную отправку • вагонный лист на маршрут или групповую отправку • заявка на перевозку грузов( ГУ-12)

Курс «Транспортная логистика» Модуль 3. 3 Авиаперевозки

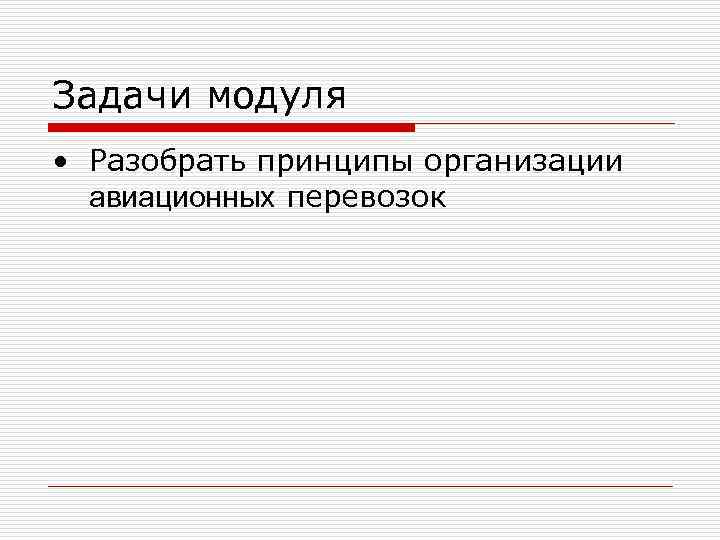

Задачи модуля • Разобрать принципы организации авиационных перевозок

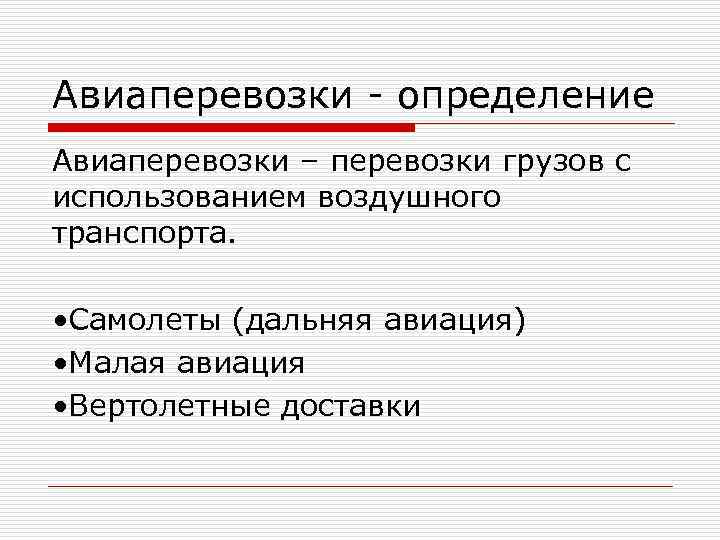

Авиаперевозки - определение Авиаперевозки – перевозки грузов с использованием воздушного транспорта. • Самолеты (дальняя авиация) • Малая авиация • Вертолетные доставки

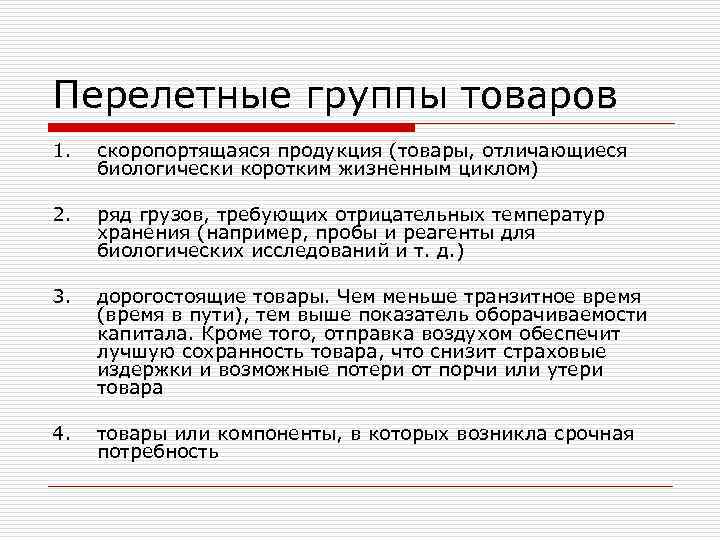

Перелетные группы товаров 1. скоропортящаяся продукция (товары, отличающиеся биологически коротким жизненным циклом) 2. ряд грузов, требующих отрицательных температур хранения (например, пробы и реагенты для биологических исследований и т. д. ) 3. дорогостоящие товары. Чем меньше транзитное время (время в пути), тем выше показатель оборачиваемости капитала. Кроме того, отправка воздухом обеспечит лучшую сохранность товара, что снизит страховые издержки и возможные потери от порчи или утери товара 4. товары или компоненты, в которых возникла срочная потребность

Законодательство • Конвенция о международной гражданской авиации (Чикагская конвенция 1944 года) • Конвенция для унификации некоторых правил касающихся международных воздушных перевозок (Варшавская конвенция 1929 года) • Воздушный кодекс Российской Федерации (N 60 -ФЗ от 19 марта 1997)

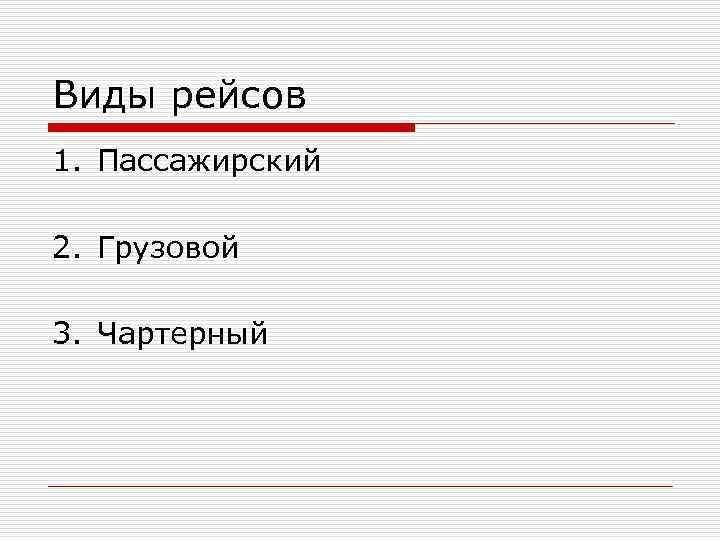

Виды рейсов 1. Пассажирский 2. Грузовой 3. Чартерный

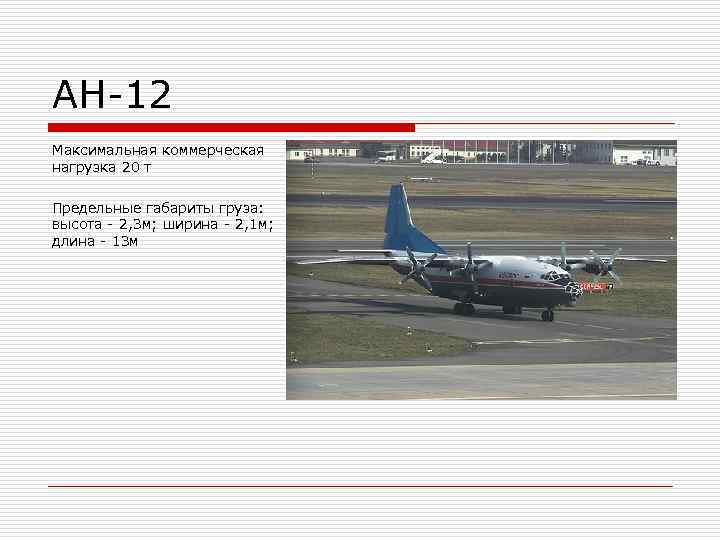

АН-12 Максимальная коммерческая нагрузка 20 т Предельные габариты груза: высота - 2, 3 м; ширина - 2, 1 м; длина - 13 м

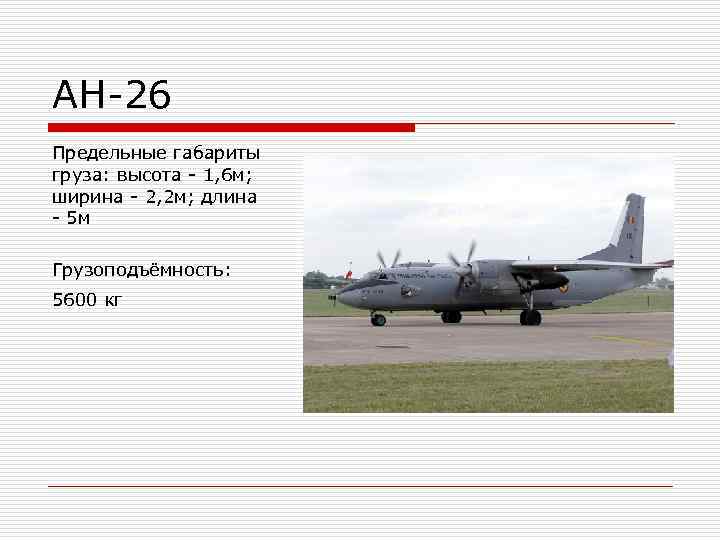

АН-26 Предельные габариты груза: высота - 1, 6 м; ширина - 2, 2 м; длина - 5 м Грузоподъёмность: 5600 кг

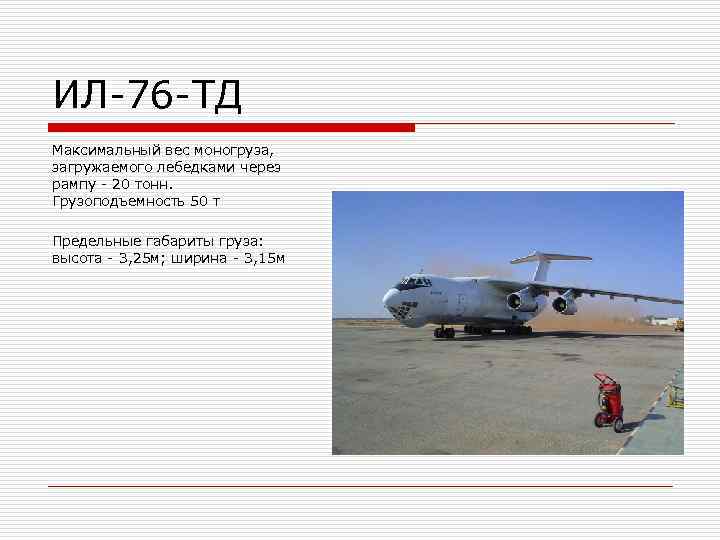

ИЛ-76 -ТД Максимальный вес моногруза, загружаемого лебедками через рампу - 20 тонн. Грузоподъемность 50 т Предельные габариты груза: высота - 3, 25 м; ширина - 3, 15 м

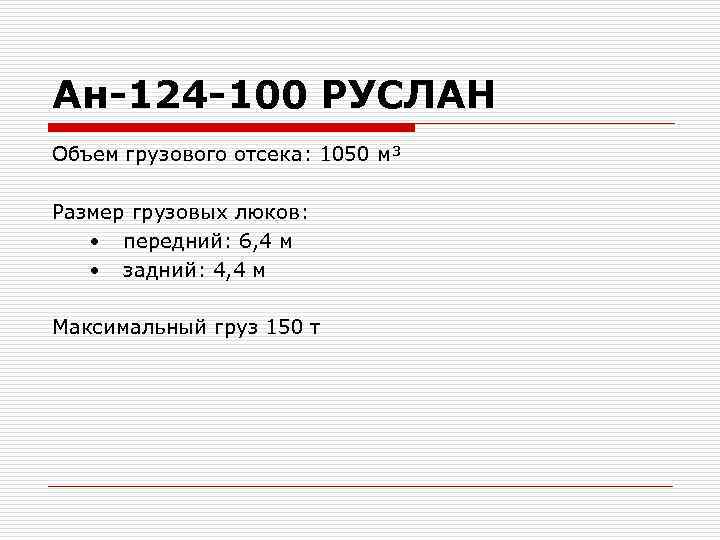

Ан-124 -100 РУСЛАН Объем грузового отсека: 1050 м³ Размер грузовых люков: • передний: 6, 4 м • задний: 4, 4 м Максимальный груз 150 т

Airbus Beluga Благодаря очень большому транспортному отсеку с рабочим объёмом около 1. 400 м³ Beluga может транспортировать грузы с общим весом до 47 т. Транспортный отсек имеет 37, 7 м в длину и 5, 43 м в ширину. Диаметр фюзеляжа составляет 7, 40 м.

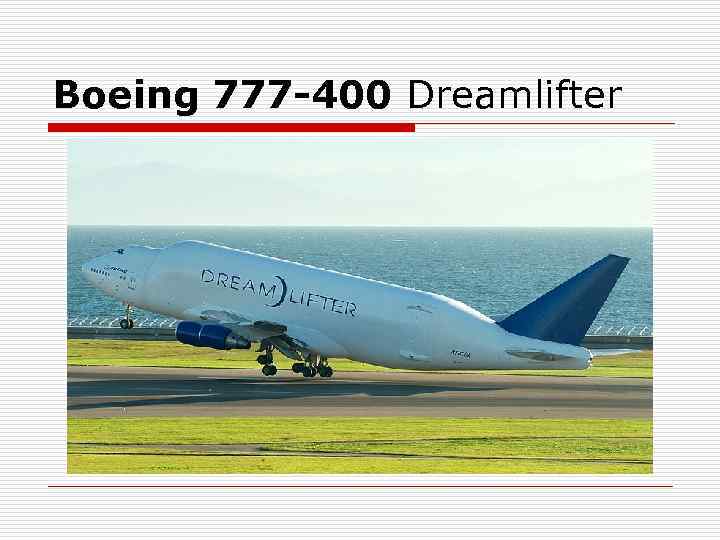

Boeing 777 -400 Dreamlifter

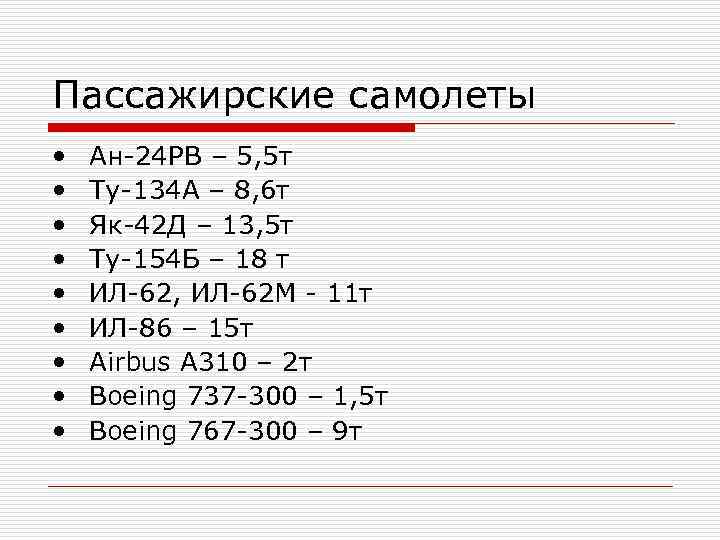

Пассажирские самолеты • Ан-24 РВ – 5, 5 т • Ту-134 А – 8, 6 т • Як-42 Д – 13, 5 т • Ту-154 Б – 18 т • ИЛ-62, ИЛ-62 М - 11 т • ИЛ-86 – 15 т • Airbus A 310 – 2 т • Boeing 737 -300 – 1, 5 т • Boeing 767 -300 – 9 т

GSSA - General Sales and Service Agent Согласно действующей мировой практике авиакомпании не принимают грузы непосредственно у грузоотправителей Функции агента: • продажа свободного места на авиарейсы обслуживаемой им компании • наземная обработка грузов в аэропорту • бронирование мест • информационное сопровождение

Оформление авиаперевозок Оформление авианакладной регламентируется Резолюцией ИАТА № 600 а При отправке оформляется 9 -12 копий (минимум 8) • Оригинал 1 (контрольный), зеленого цвета - контрольный экземпляр, хранится в агентстве, оформившем грузовую накладную • Оригинал 2 (для получателя), розового цвета - следует с грузом до пункта назначения. • Оригинал 3 (для отправителя), голубого цвета - предназначен для грузоотправителя • Копия 4 (подтверждение в получении груза), желтого цвета - следует вместе с грузом до пункта назначения и остается у агента перевозчика в качестве расписки грузополучателя в получении груза (подтверждение доставки). • Копия 5 (для аэропорта назначения), белого цвета - следует вместе с грузом до пункта назначения • Копия 6 (для первого перевозчика), белого цвета - следует вместе с грузом и остается у перевозчика первого участка маршрута как подтверждение выполненной им перевозки груза • Копия 7 (для второго перевозчика), белого цвета - следует вместе с грузом и остается у перевозчика второго участка маршрута как подтверждение выполненной им перевозки груза. • Копия 8 (для агента), белого цвета - предназначена для агента, оформившего грузовую накладную • 9 – копия экспедитора • 10, 11, 12 – запасные

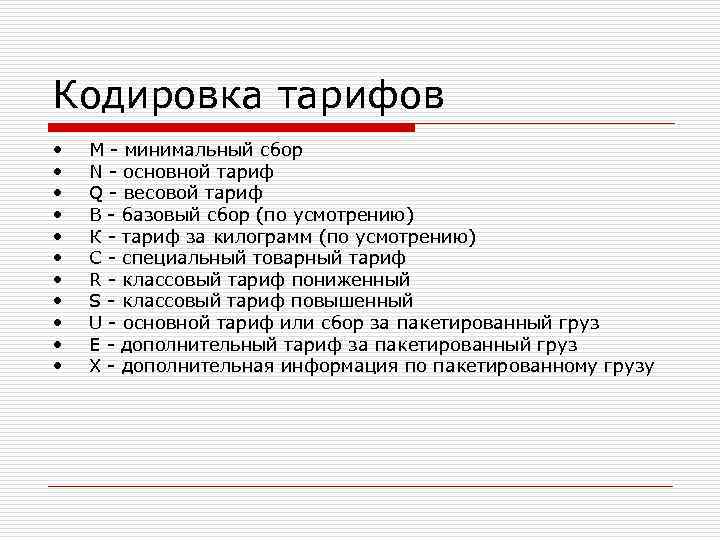

Кодировка тарифов • М - минимальный сбор • N - основной тариф • Q - весовой тариф • В - базовый сбор (по усмотрению) • К - тариф за килограмм (по усмотрению) • С - специальный товарный тариф • R - классовый тариф пониженный • S - классовый тариф повышенный • U - основной тариф или сбор за пакетированный груз • Е - дополнительный тариф за пакетированный груз • X - дополнительная информация по пакетированному грузу

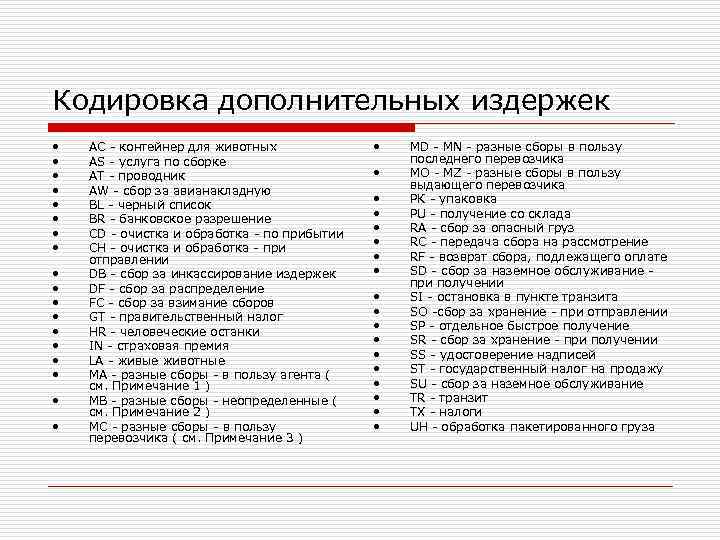

Кодировка дополнительных издержек • АС - контейнер для животных • MD - MN - разные сборы в пользу • AS - услуга по сборке последнего перевозчика • AT - проводник • МО - MZ - разные сборы в пользу • AW - сбор за авианакладную выдающего перевозчика • BL - черный список • РК - упаковка • BR - банковское разрешение • PU - получение со склада • CD - очистка и обработка - по прибытии • RA - сбор за опасный груз • СН - очистка и обработка - при • RC - передача сбора на рассмотрение отправлении • RF - возврат сбора, подлежащего оплате • DB - сбор за инкассирование издержек • SD - сбор за наземное обслуживание - • DF - сбор за распределение при получении • FC - сбор за взимание сборов • SI - остановка в пункте транзита • GT - правительственный налог • SO -сбор за хранение - при отправлении • HR - человеческие останки • SP - отдельное быстрое получение • IN - страховая премия • SR - сбор за хранение - при получении • LA - живые животные • SS - удостоверение надписей • МА - разные сборы - в пользу агента ( • ST - государственный налог на продажу см. Примечание 1 ) • SU - сбор за наземное обслуживание • MB - разные сборы - неопределенные ( • TR - транзит см. Примечание 2 ) • ТХ - налоги • МС - разные сборы - в пользу • UH - обработка пакетированного груза перевозчика ( см. Примечание 3 )
