4. 2. Вспомогательное производство

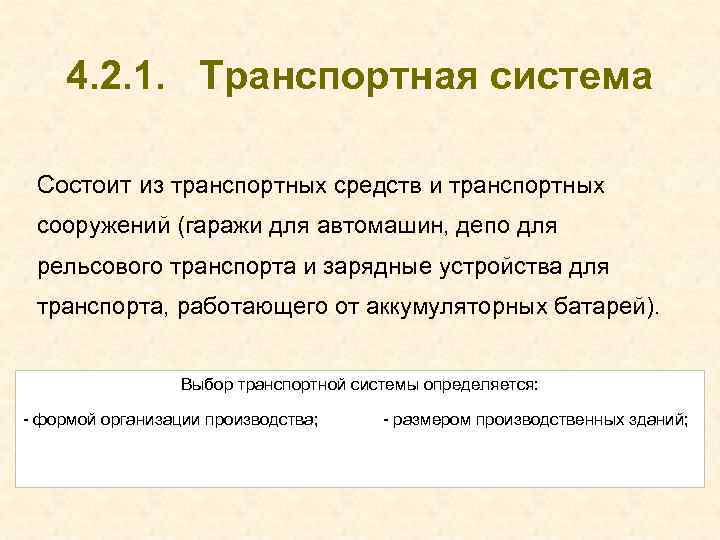

4. 2. 1. Транспортная система Состоит из транспортных средств и транспортных сооружений (гаражи для автомашин, депо для рельсового транспорта и зарядные устройства для транспорта, работающего от аккумуляторных батарей). Выбор транспортной системы определяется: - формой организации производства; - размером производственных зданий;

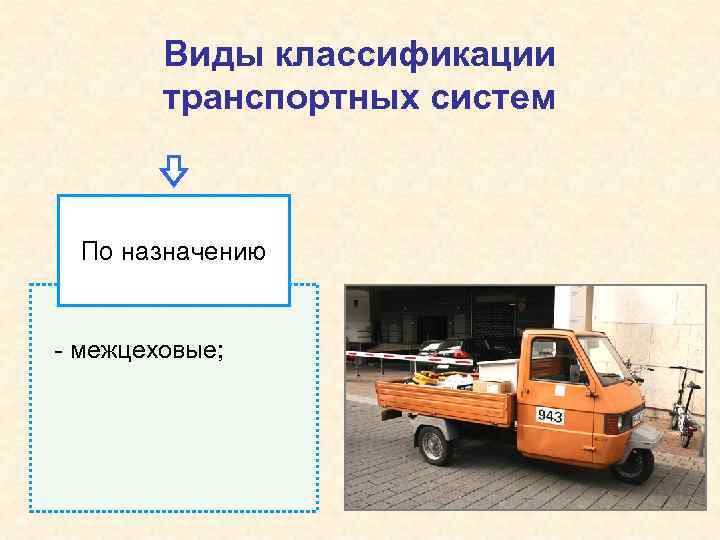

Виды классификации транспортных систем По назначению - межцеховые;

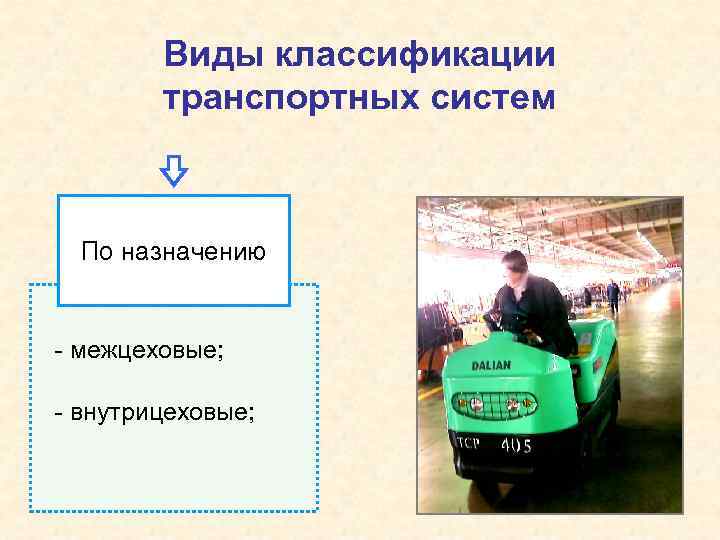

Виды классификации транспортных систем По назначению - межцеховые; - внутрицеховые;

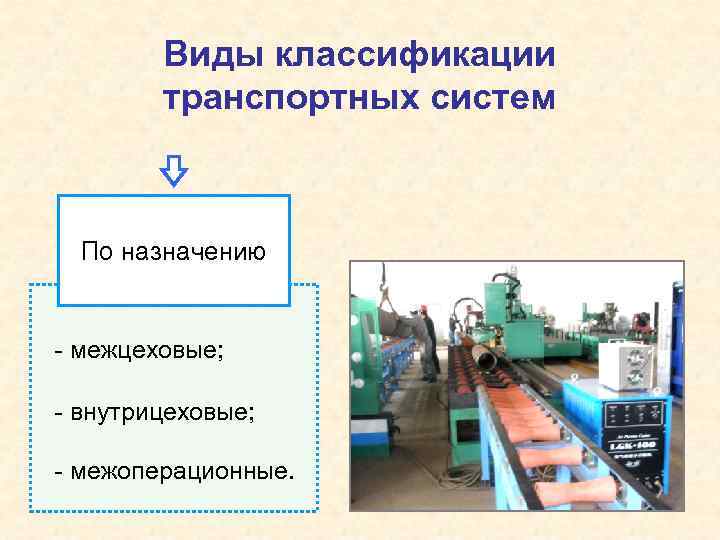

Виды классификации транспортных систем По назначению - межцеховые; - внутрицеховые; - межоперационные.

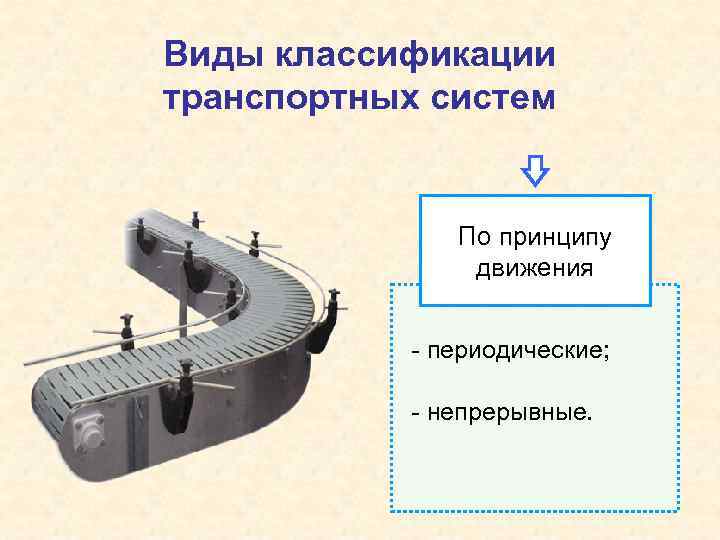

Виды классификации транспортных систем По принципу движения - периодические;

Виды классификации транспортных систем По принципу движения - периодические; - непрерывные.

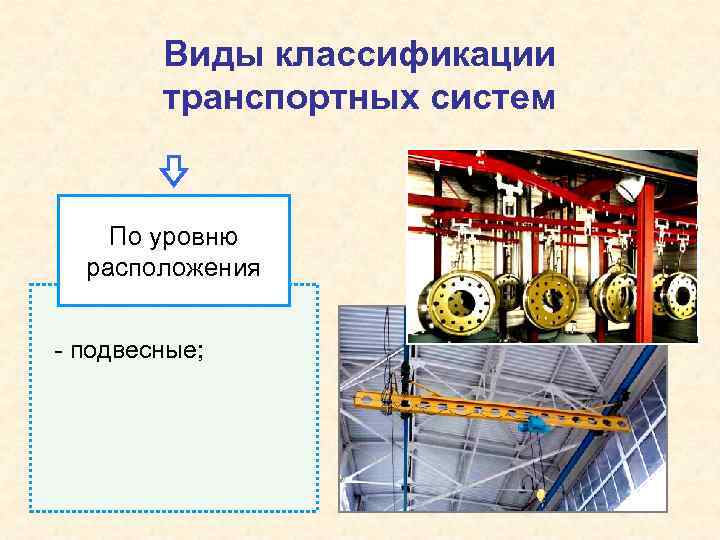

Виды классификации транспортных систем По уровню расположения - подвесные;

Виды классификации транспортных систем По уровню расположения - подвесные; - напольные. Недостаток: требуется создание сети проездов, что приводит к потере площадей.

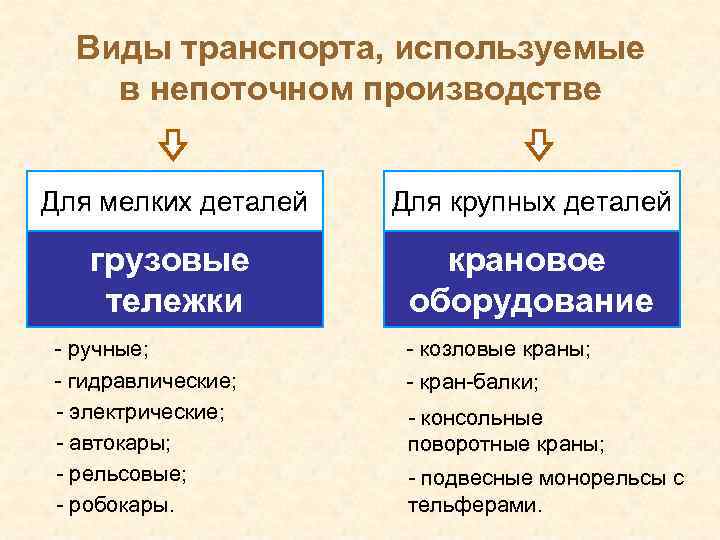

Виды транспорта, используемые в непоточном производстве Для мелких деталей Для крупных деталей грузовые тележки крановое оборудование - ручные; - гидравлические; - электрические; - автокары; - рельсовые; - робокары. - козловые краны; - кран-балки; - консольные поворотные краны; - подвесные монорельсы с тельферами.

Грузовые тележки

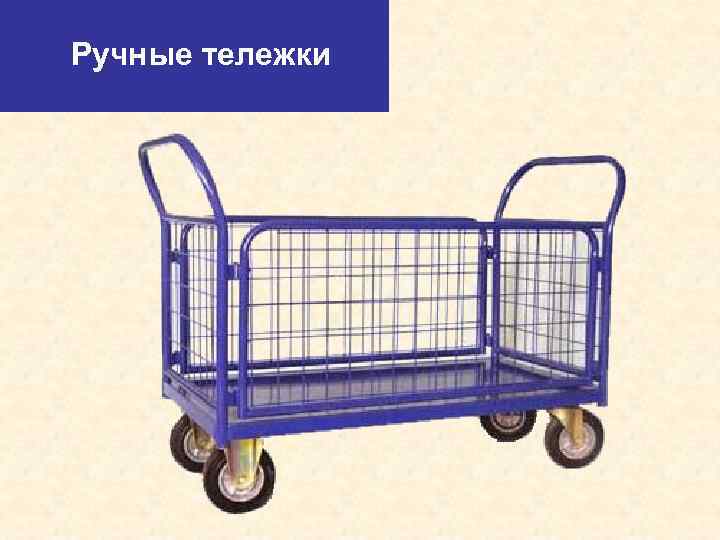

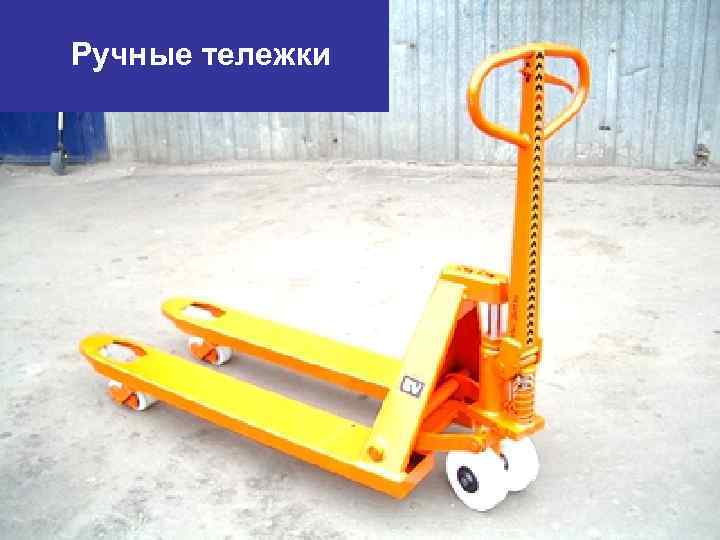

Ручные тележки

Ручные тележки

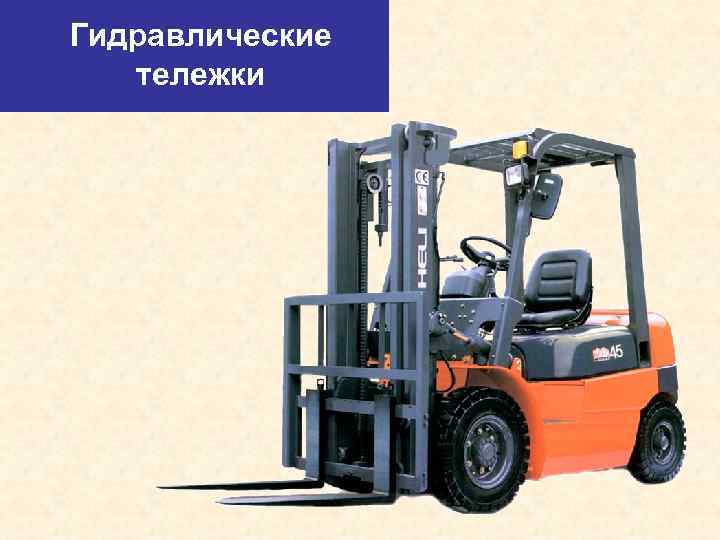

Гидравлические тележки

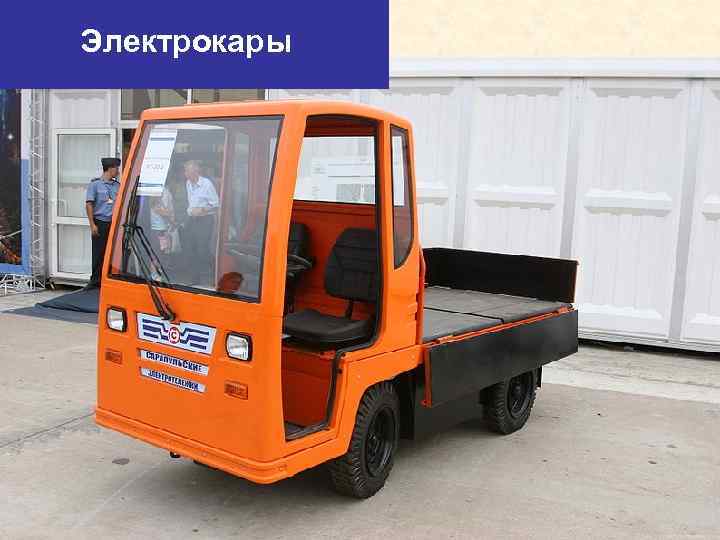

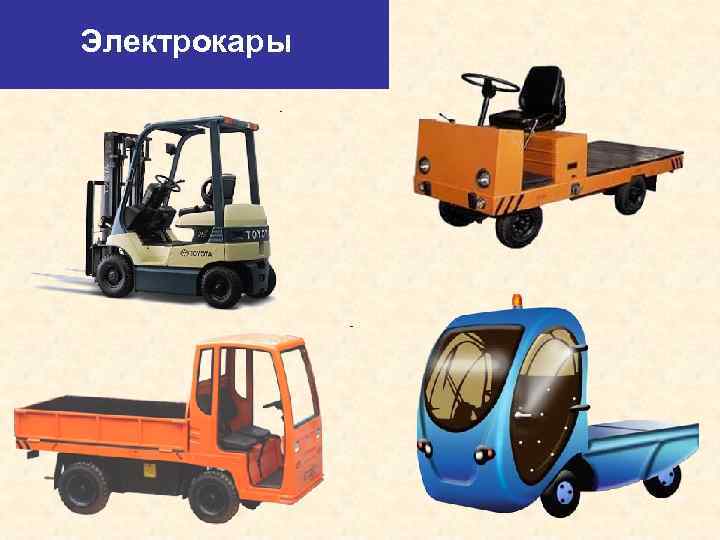

Электрокары

Электрокары

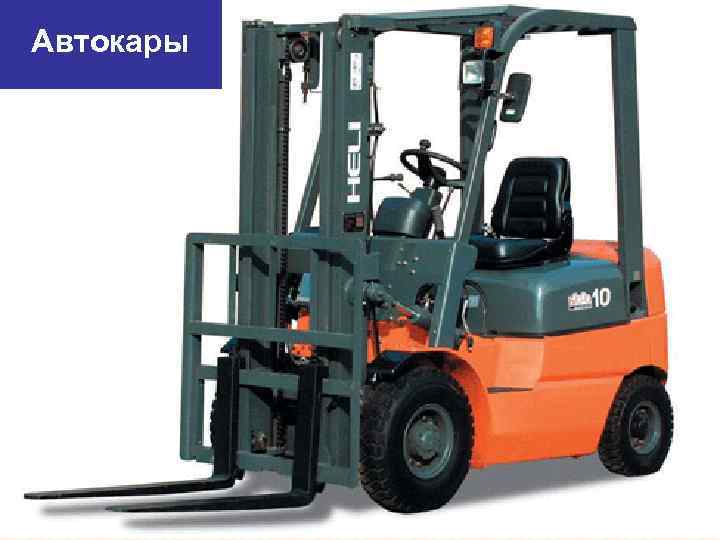

Автокары

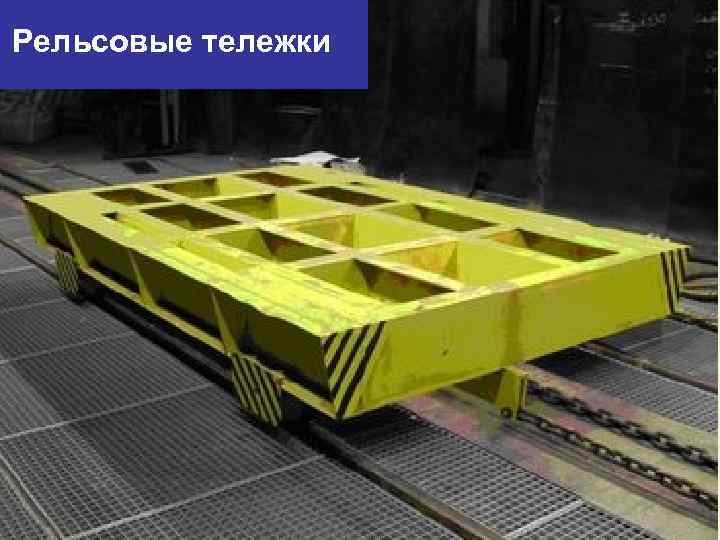

Рельсовые тележки

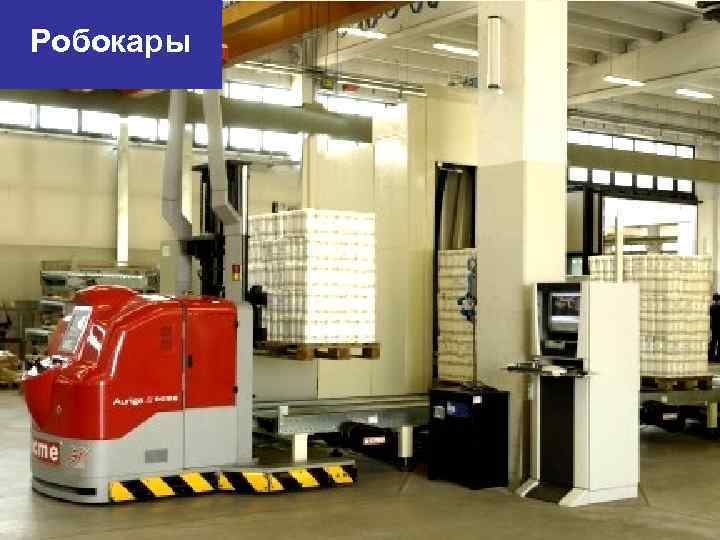

Робокары

Робокары

Крановое оборудование

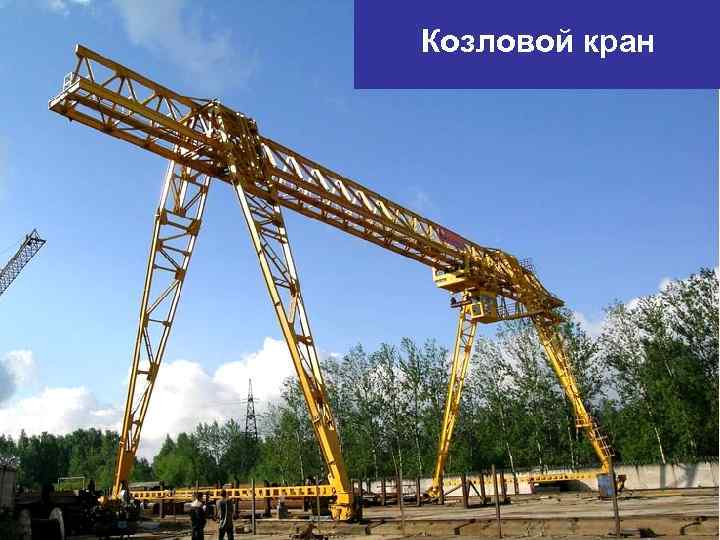

Козловой кран

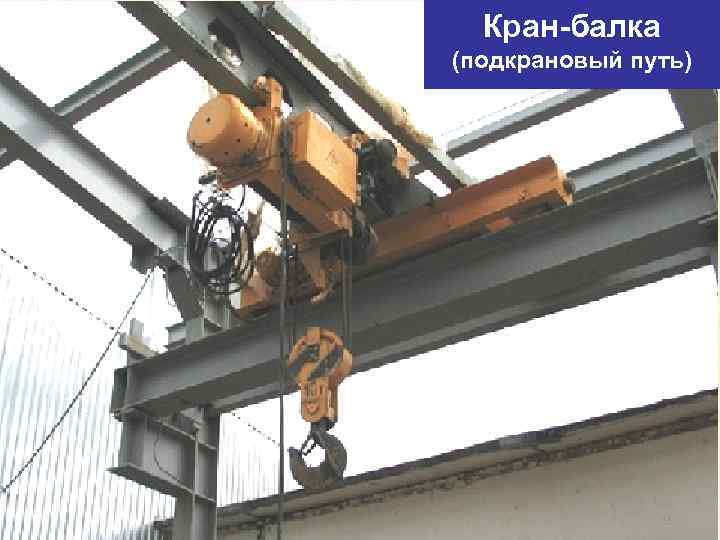

Кран-балка (подкрановый путь)

Кран-балка (однобалочная)

Кран-балка (двухпролётная)

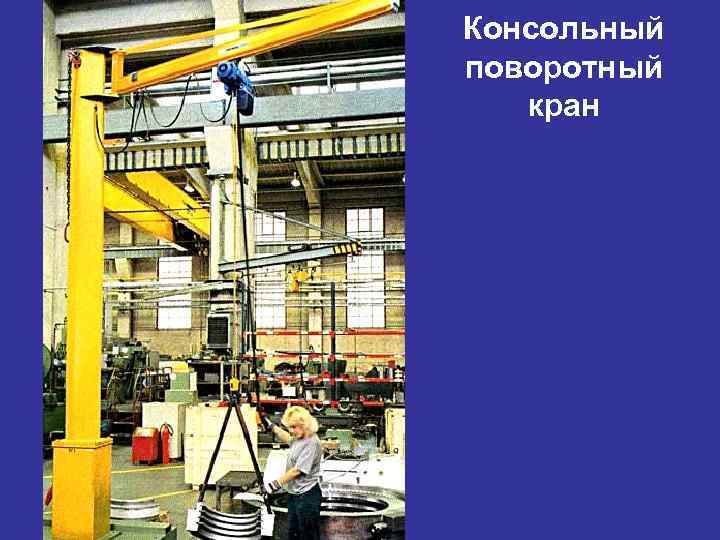

Консольный поворотный кран

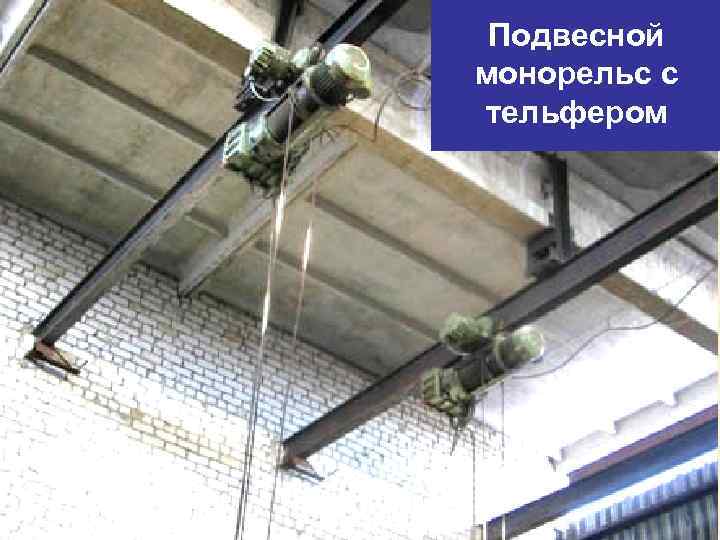

Подвесной монорельс с тельфером

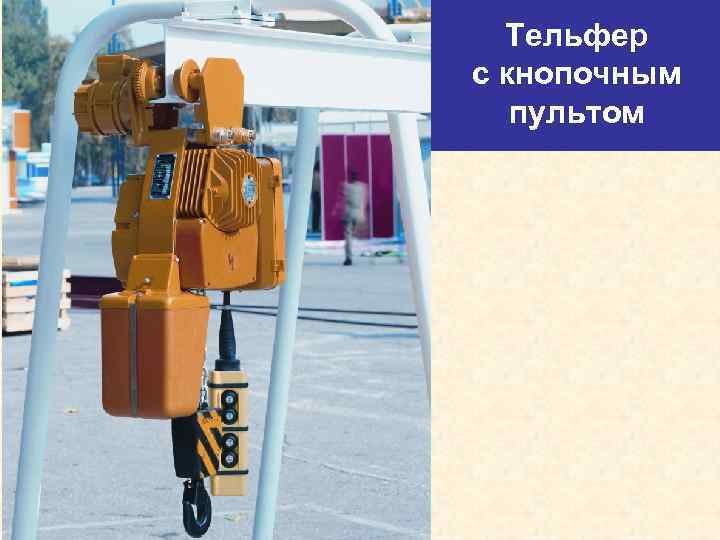

Тельфер с кнопочным пультом

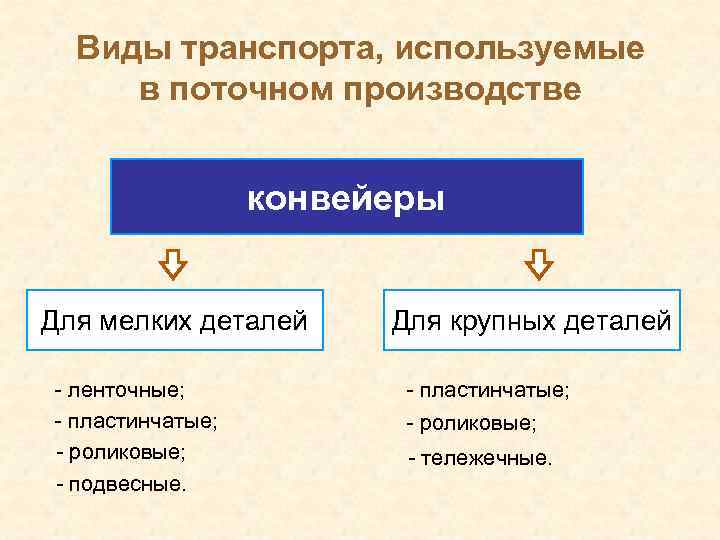

Виды транспорта, используемые в поточном производстве конвейеры Для мелких деталей - ленточные; - пластинчатые; - роликовые; - подвесные. Для крупных деталей - пластинчатые; - роликовые; - тележечные.

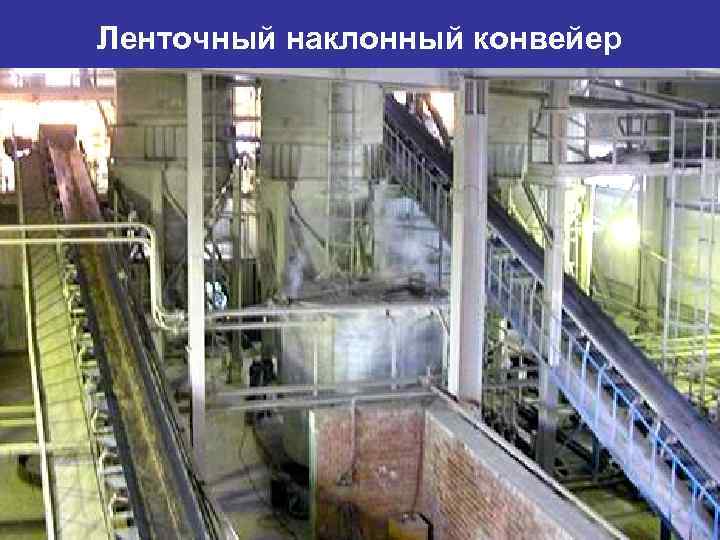

Ленточный наклонный конвейер

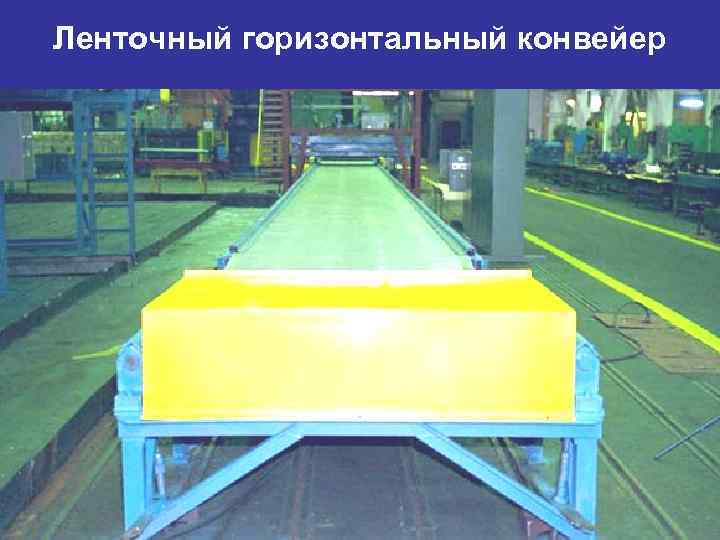

Ленточный горизонтальный конвейер

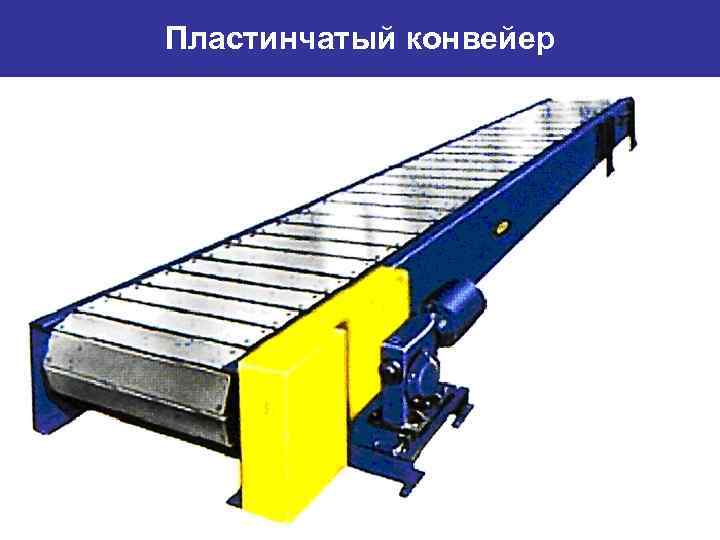

Пластинчатый конвейер

Пластинчатый конвейер

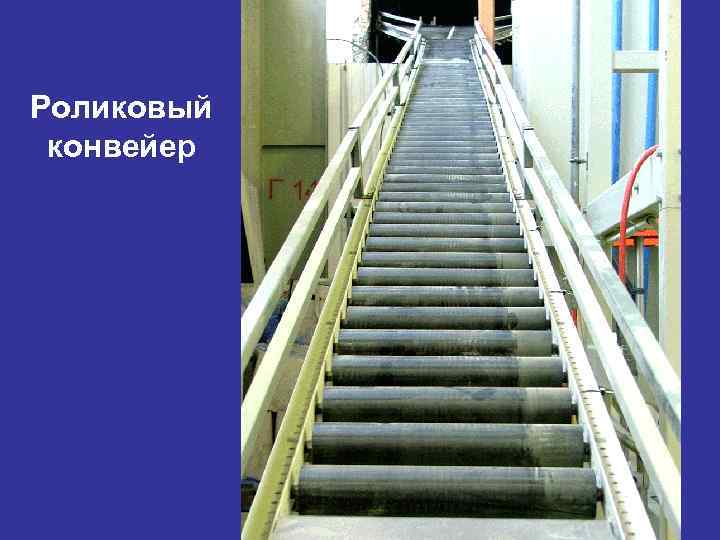

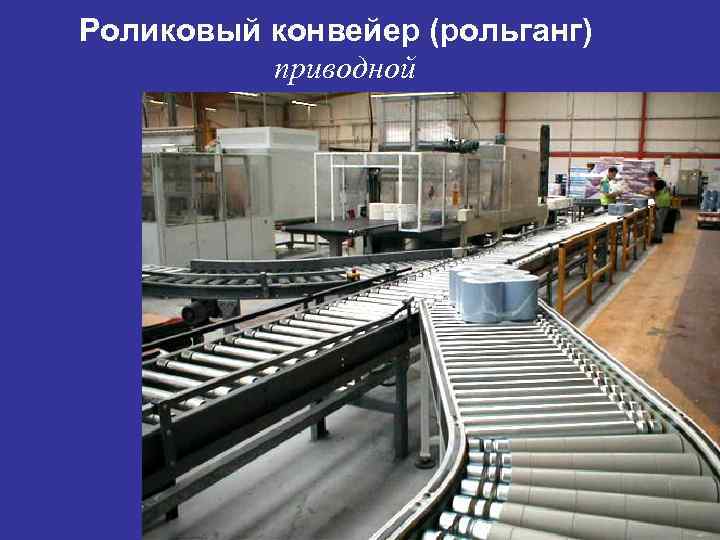

Роликовый конвейер

Роликовый конвейер (рольганг) приводной

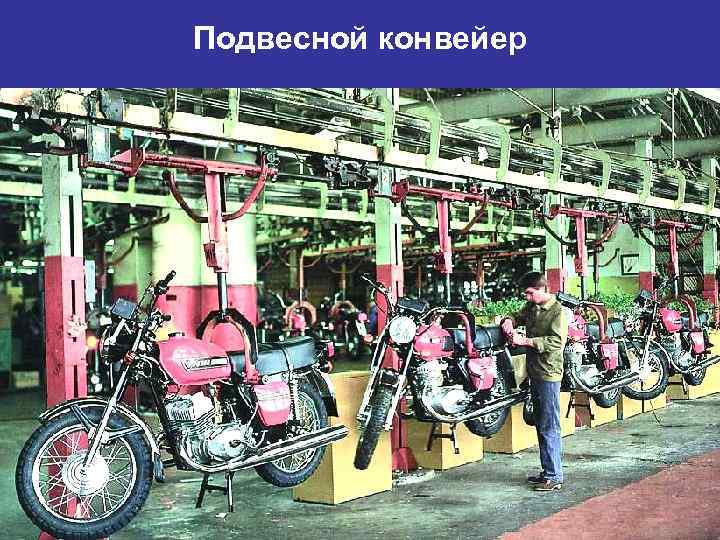

Подвесной конвейер

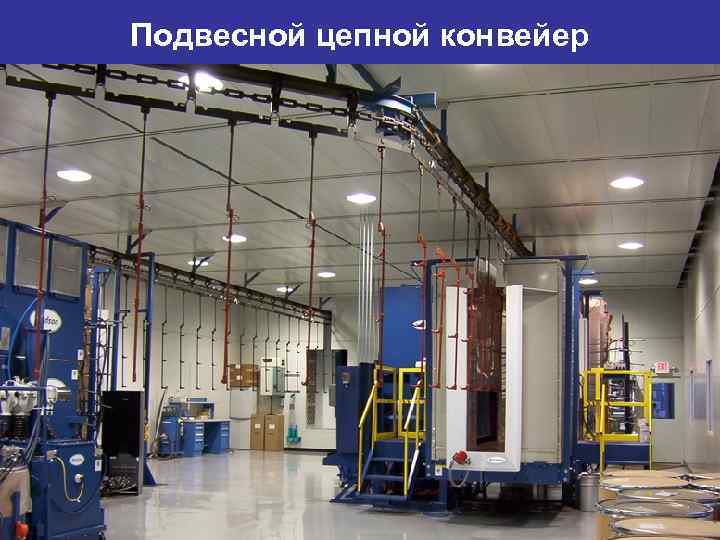

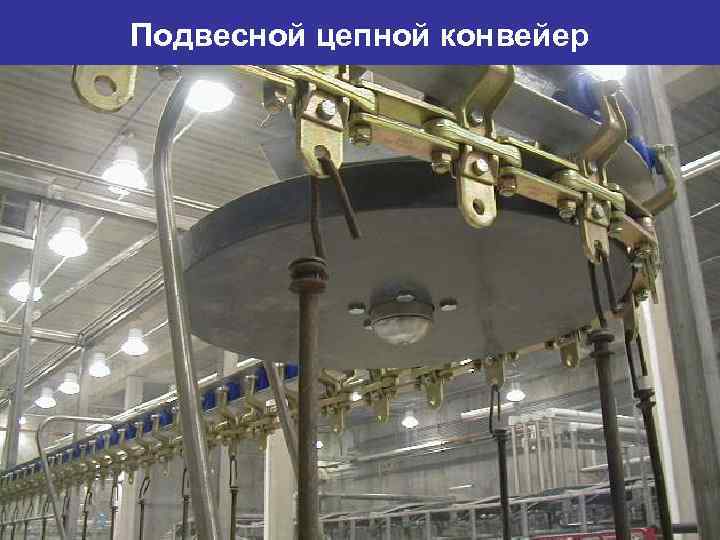

Подвесной цепной конвейер

Подвесной цепной конвейер

Подвесной цепной конвейер

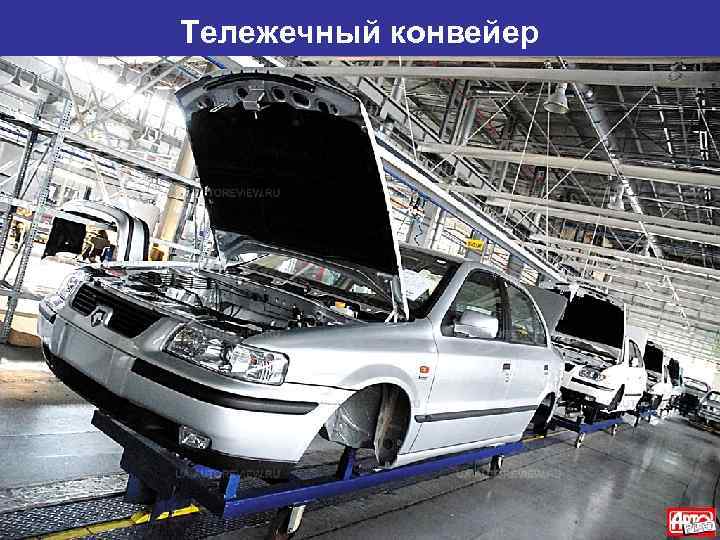

Тележечный конвейер

4. 2. 2. Складская система Выполняет функции по хранению, учёту и контролю движения материально-технических ресурсов и готовой продукции.

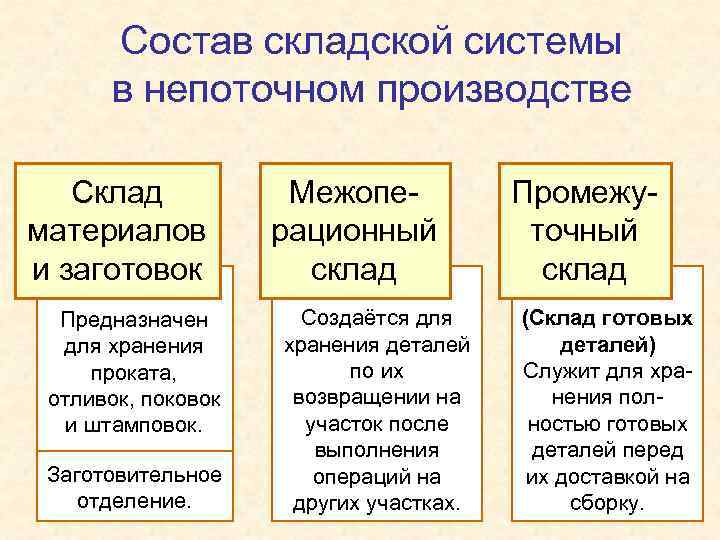

Состав складской системы в непоточном производстве Склад материалов и заготовок Предназначен для хранения проката, отливок, поковок и штамповок. Заготовительное отделение. Межоперационный склад Создаётся для хранения деталей по их возвращении на участок после выполнения операций на других участках. Промежуточный склад (Склад готовых деталей) Служит для хранения полностью готовых деталей перед их доставкой на сборку.

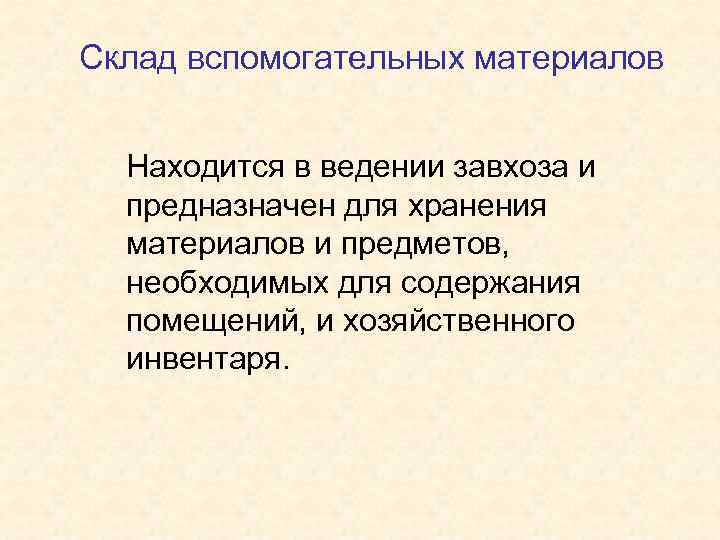

Склад вспомогательных материалов Находится в ведении завхоза и предназначен для хранения материалов и предметов, необходимых для содержания помещений, и хозяйственного инвентаря.

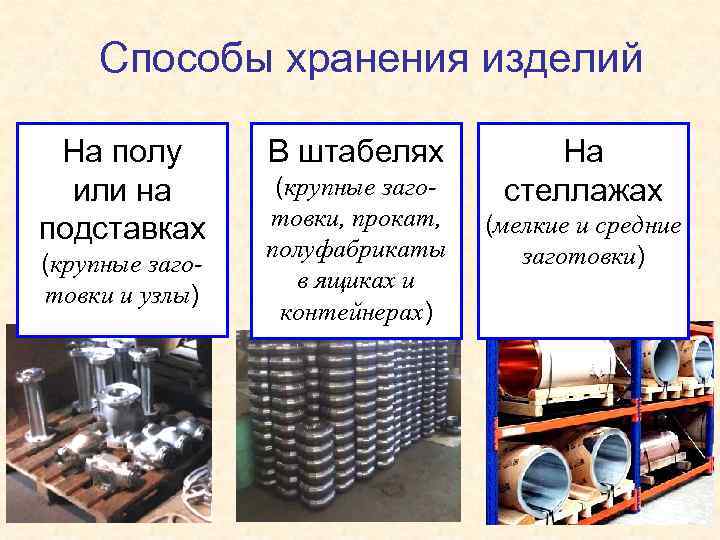

Способы хранения изделий На полу или на подставках (крупные заготовки и узлы) В штабелях (крупные заготовки, прокат, полуфабрикаты в ящиках и контейнерах) На стеллажах (мелкие и средние заготовки)

Хранение на стеллажах

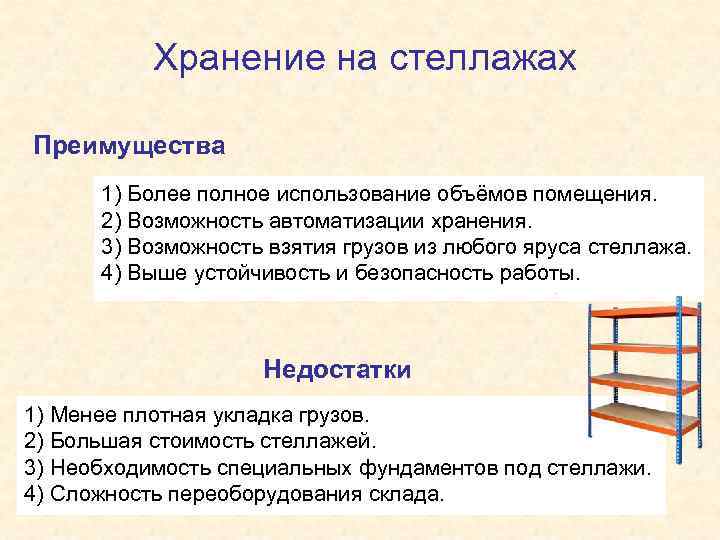

Хранение на стеллажах Преимущества 1) Более полное использование объёмов помещения. 2) Возможность автоматизации хранения. 3) Возможность взятия грузов из любого яруса стеллажа. 4) Выше устойчивость и безопасность работы. Недостатки 1) Менее плотная укладка грузов. 2) Большая стоимость стеллажей. 3) Необходимость специальных фундаментов под стеллажи. 4) Сложность переоборудования склада.

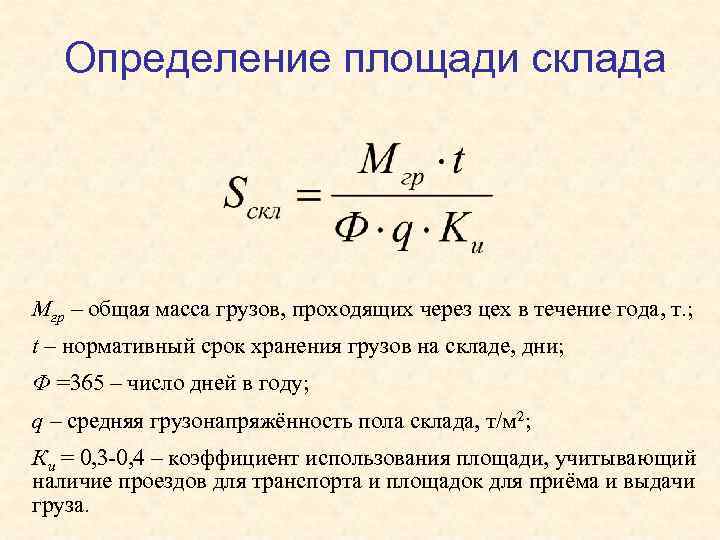

Определение площади склада Мгр – общая масса грузов, проходящих через цех в течение года, т. ; t – нормативный срок хранения грузов на складе, дни; Ф =365 – число дней в году; q – средняя грузонапряжённость пола склада, т/м 2; Ки = 0, 3 -0, 4 – коэффициент использования площади, учитывающий наличие проездов для транспорта и площадок для приёма и выдачи груза.
