Курс Проектирование машиностроительного производства Лекция 13 Планировка участков

Курс: «Проектирование машиностроительного производства» Лекция 13 «Планировка участков»

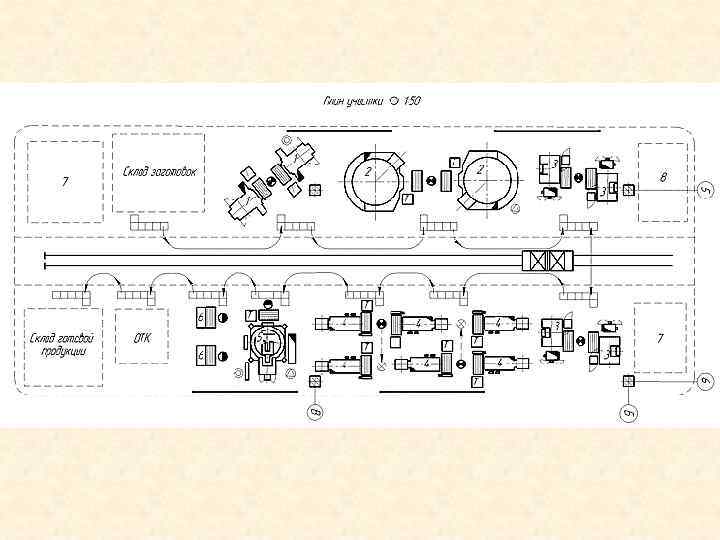

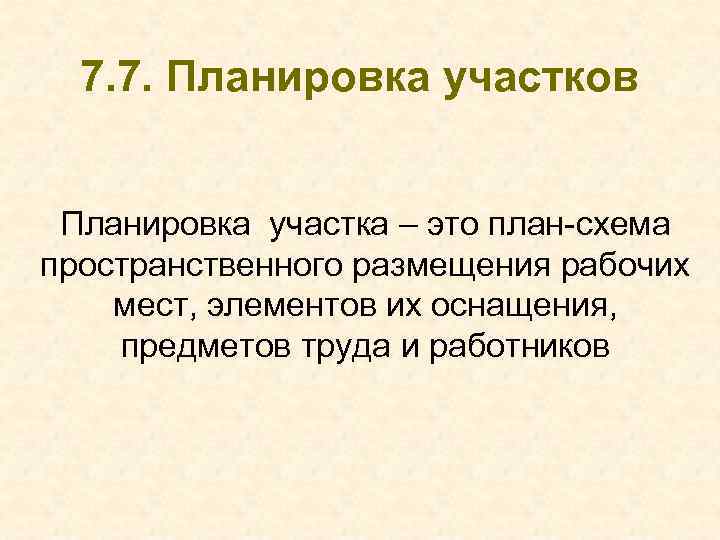

7. 7. Планировка участков Планировка участка – это план-схема пространственного размещения рабочих мест, элементов их оснащения, предметов труда и работников

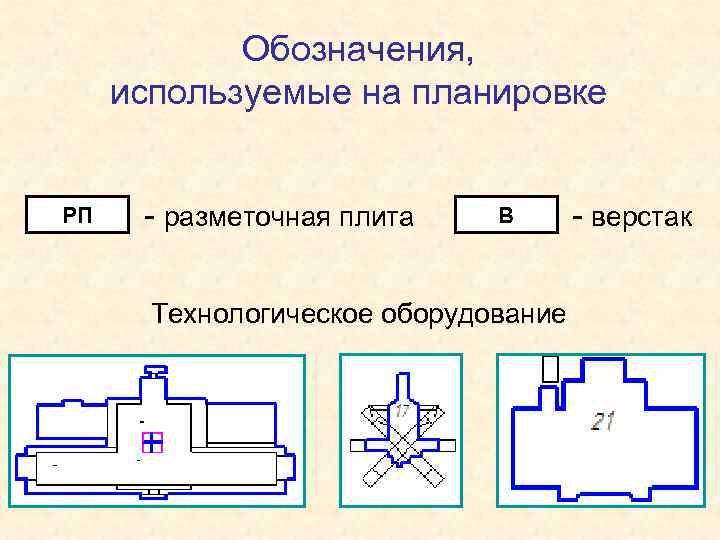

Обозначения, используемые на планировке РП - разметочная плита В Технологическое оборудование - верстак

Обозначения, используемые на планировке Место рабочего возле оборудования

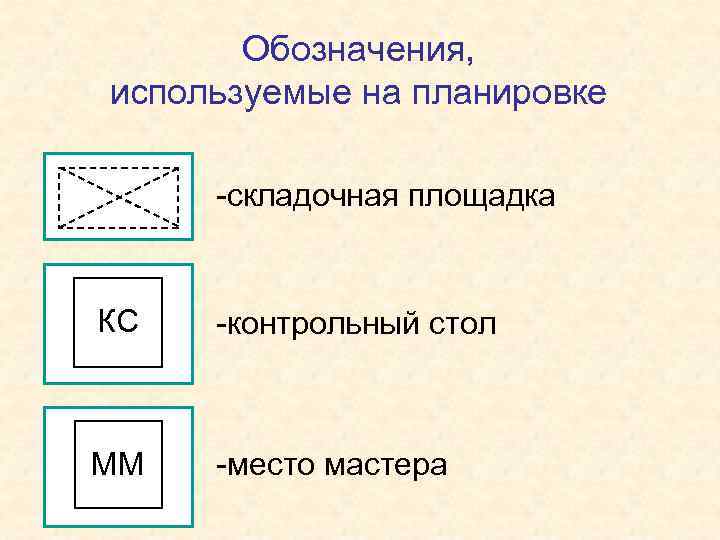

Обозначения, используемые на планировке -складочная площадка КC -контрольный стол ММ -место мастера

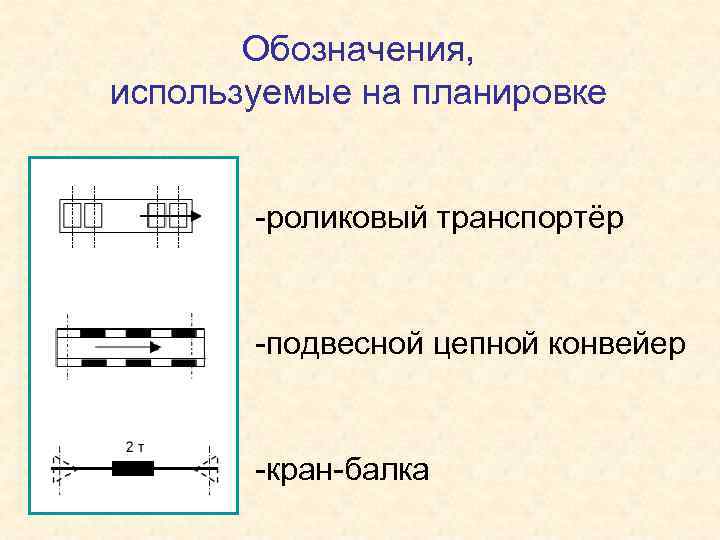

Обозначения, используемые на планировке -роликовый транспортёр -подвесной цепной конвейер -кран-балка

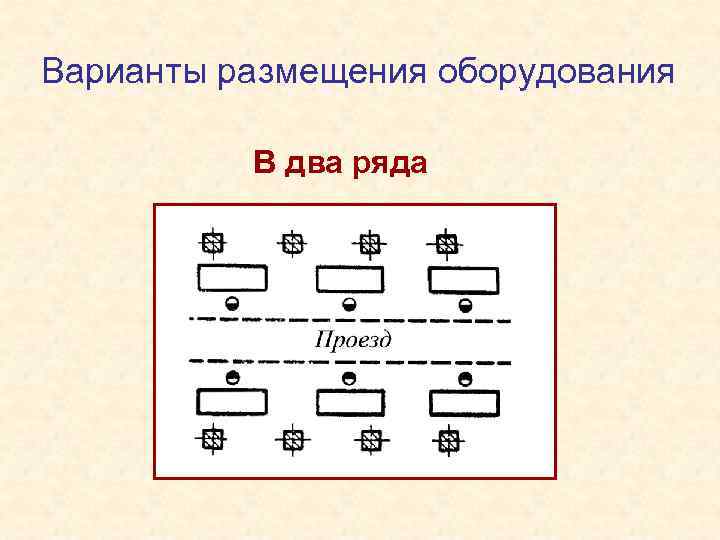

Варианты размещения оборудования В два ряда

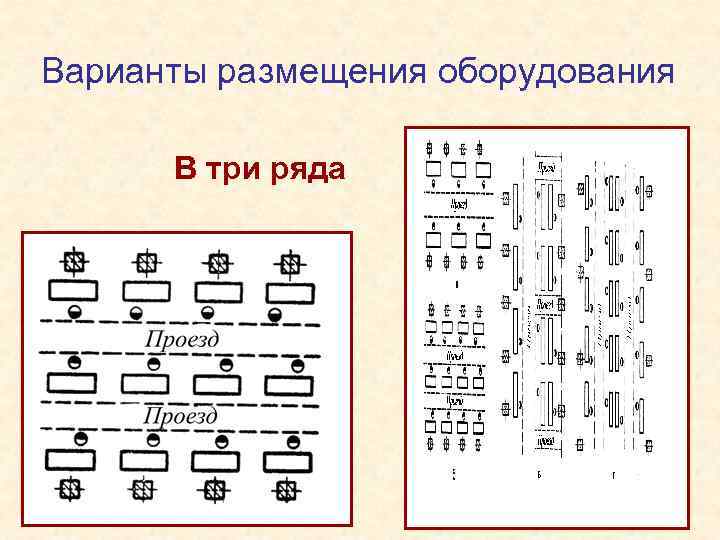

Варианты размещения оборудования В три ряда

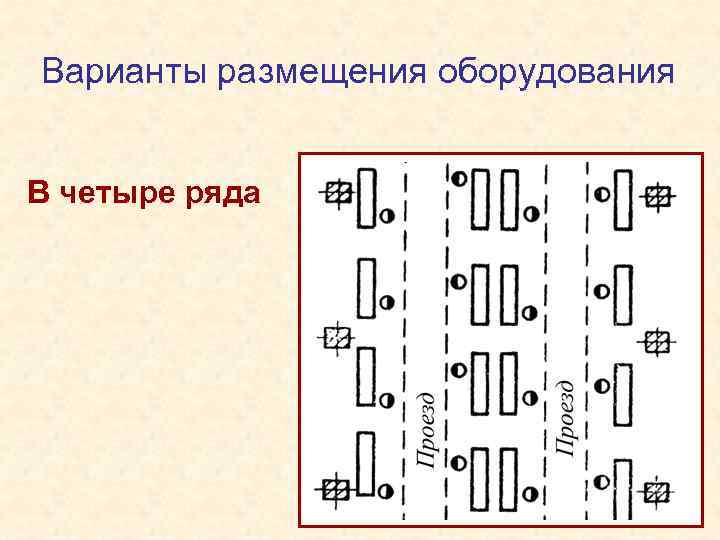

Варианты размещения оборудования В четыре ряда

Ориентация оборудования вдоль пролёта под углом поперёк пролёта
