Курс Проектирование машиностроительного производства Лекция 12 Промышленные здания

Курс: «Проектирование машиностроительного производства» Лекция 12 «Промышленные здания»

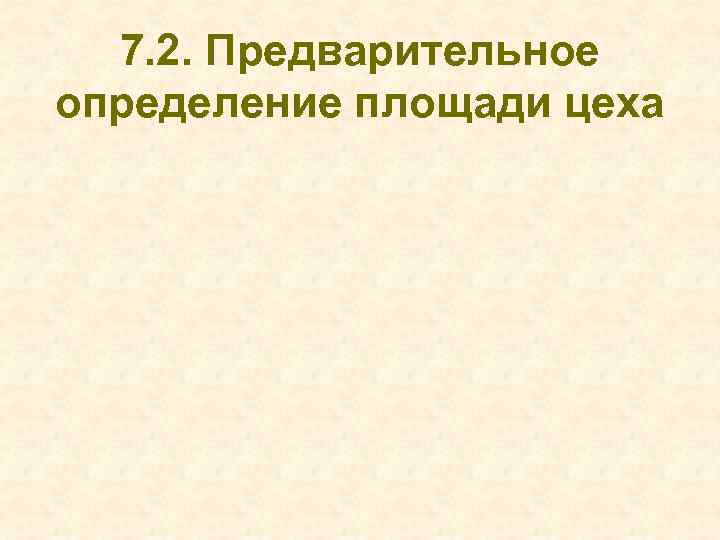

7. 2. Предварительное определение площади цеха

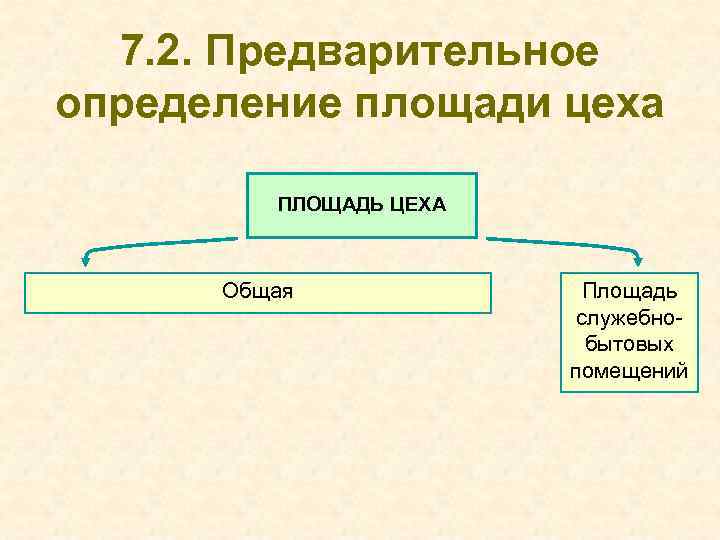

7. 2. Предварительное определение площади цеха ПЛОЩАДЬ ЦЕХА Общая Площадь служебнобытовых помещений

7. 2. Предварительное определение площади цеха ПЛОЩАДЬ ЦЕХА Общая Производственная Вспомогательная Площадь, занятая оборудованием Вспомогательные подразделения Площади для складирования заготовок Проходы и проезды, кроме магистральных Магистральные проезды (между цехами) Площадь служебнобытовых помещений

7. 2. Предварительное определение площади цеха Производственная площадь: Sпр. ц = Sуд · Спр Sуд – удельная площадь, приходящаяся на единицу оборудования; Спр – принятое количество оборудования.

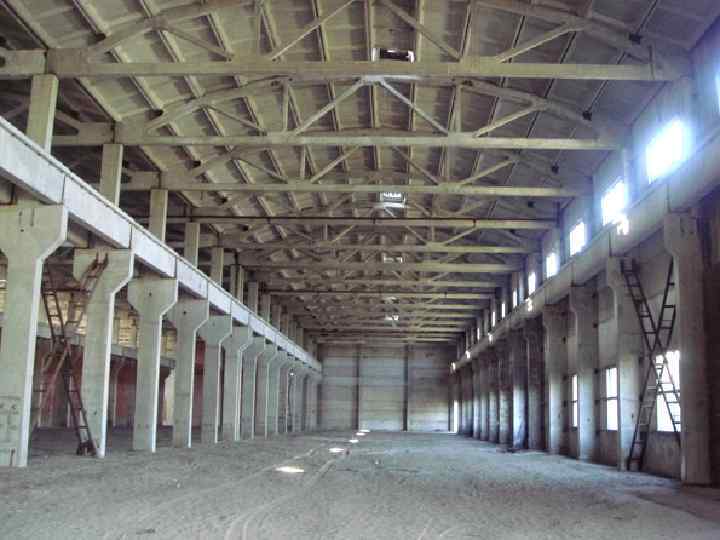

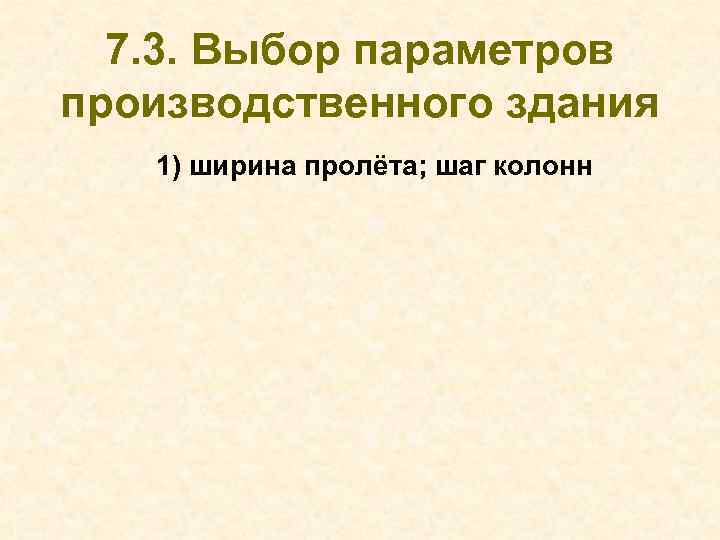

7. 3. Выбор параметров производственного здания 1) ширина пролёта; шаг колонн Шаг колонн Колонны Ширина пролёта Пролёт Ширина пролёта × Шаг колонн = Сетка колонн

7. 3. Выбор параметров производственного здания Нижняя часть перекрытия 2) высота пролёта h 4 h 3 max h 2 min h 1 Пол Высота пролёта min 6 м

7. 4. Выбор типа здания Одноэтажные Многоэтажные Среднее и тяжёлое машиностроение Лёгкое машиностроение, приборостроение

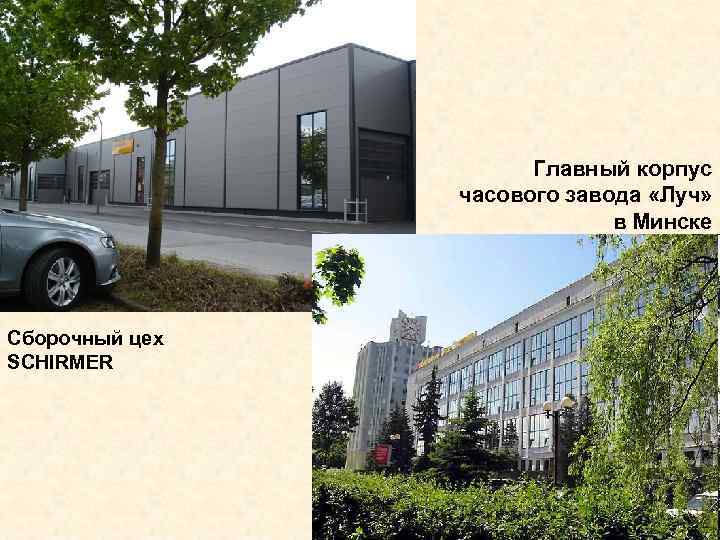

Главный корпус часового завода «Луч» в Минске Сборочный цех SCHIRMER

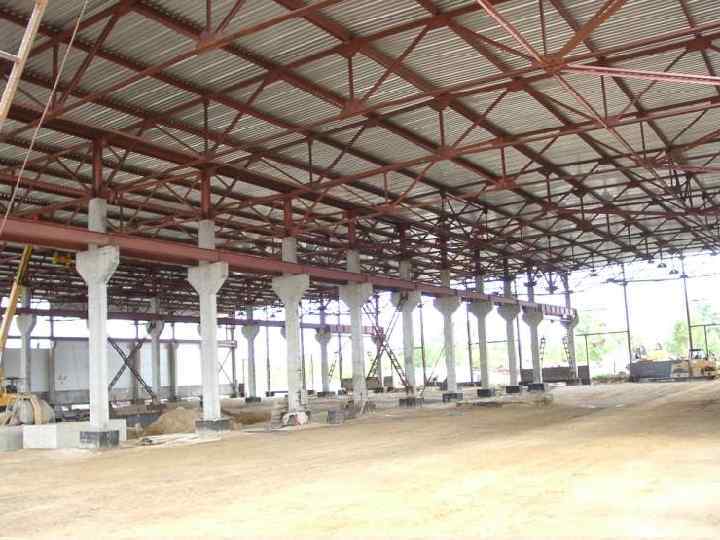

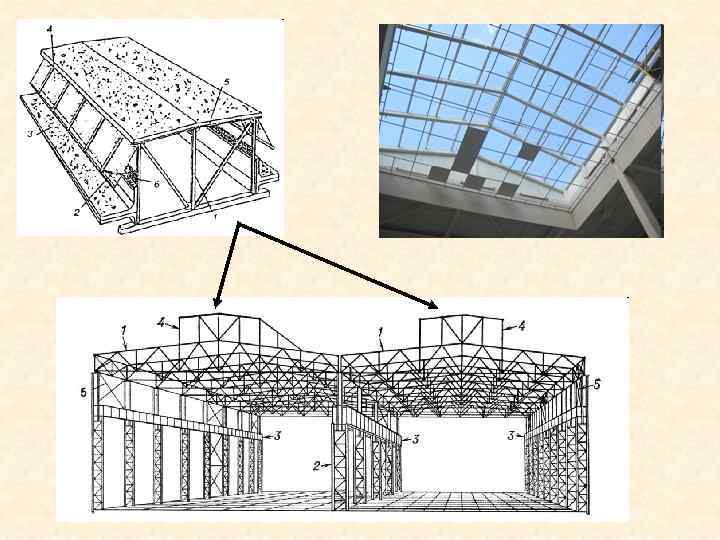

анкера крепления панелей горизонтальные связи распорки стальная стропильная ферма инвентарна я затяжка вертикальные связи фундаментная балка балочный фундамент сборные железобетонные плиты пола опорный подкос

7. 5. Выбор параметров вспомогательного здания 1) размеры: длина 36, 48 или 60 м; ширина пристроенных зданий – 12 м, отдельно стоящих – 18 м. 2) этажность: 1. . . 4 этажа.

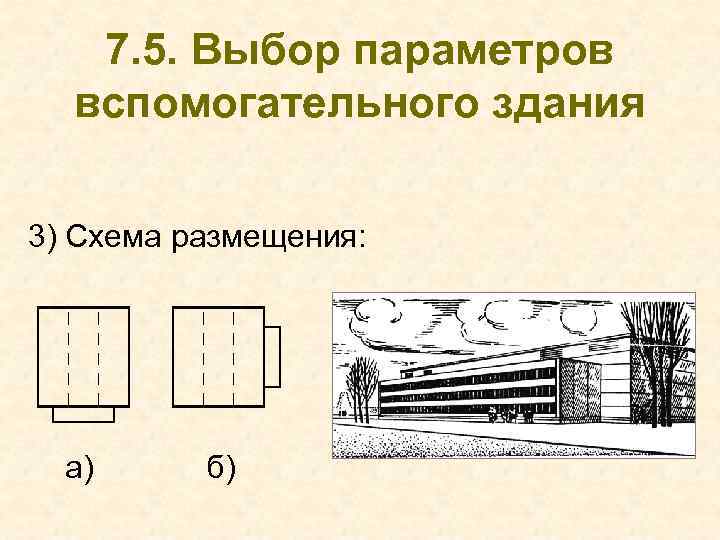

7. 5. Выбор параметров вспомогательного здания 3) Схема размещения: а) б)

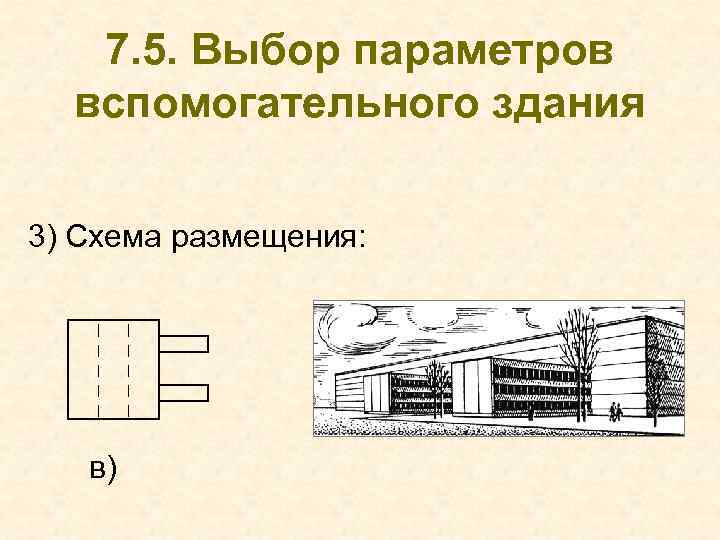

7. 5. Выбор параметров вспомогательного здания 3) Схема размещения: в)

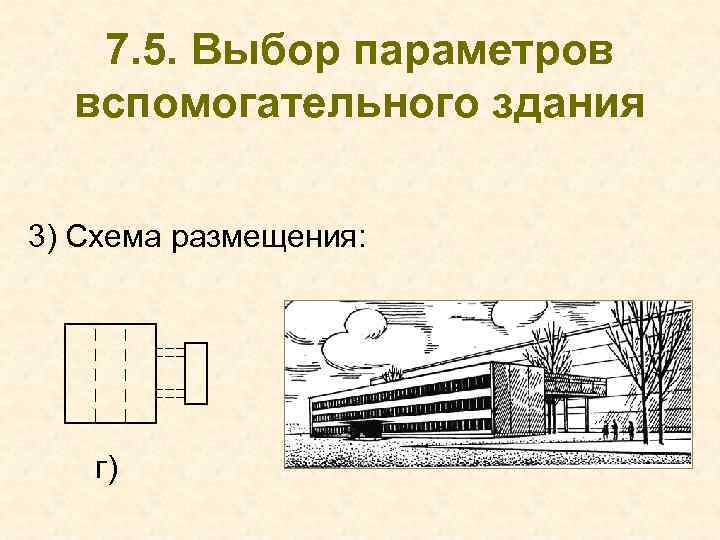

7. 5. Выбор параметров вспомогательного здания 3) Схема размещения: г)

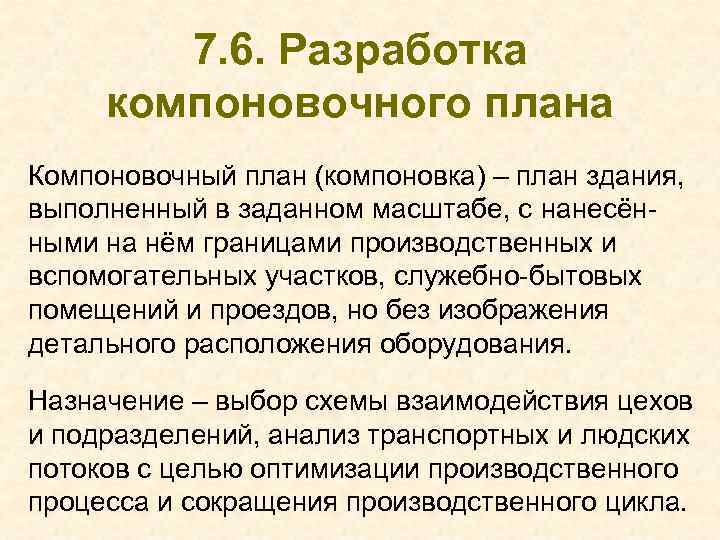

7. 6. Разработка компоновочного плана Компоновочный план (компоновка) – план здания, выполненный в заданном масштабе, с нанесёнными на нём границами производственных и вспомогательных участков, служебно-бытовых помещений и проездов, но без изображения детального расположения оборудования. Назначение – выбор схемы взаимодействия цехов и подразделений, анализ транспортных и людских потоков с целью оптимизации производственного процесса и сокращения производственного цикла.

Компоновочные схемы механосборочных цехов

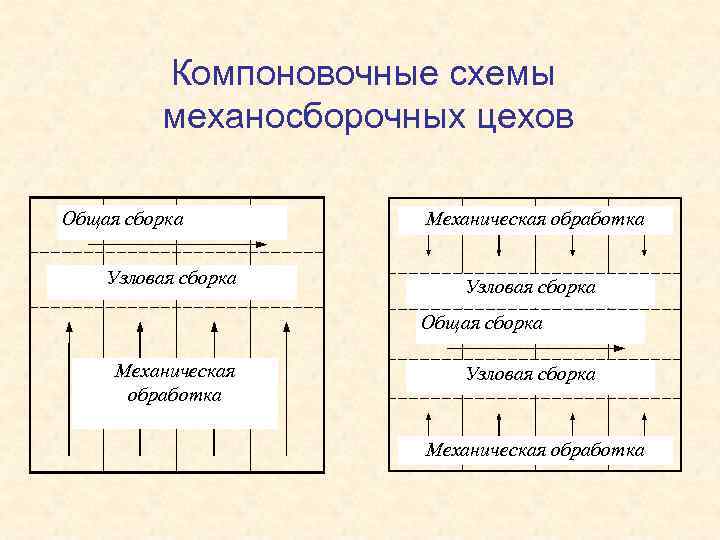

Компоновочные схемы механосборочных цехов Общая сборка Узловая сборка Механическая обработка Узловая сборка Общая сборка Механическая обработка Узловая сборка Механическая обработка

Компоновочные схемы механосборочных цехов Общая сборка Узловая сборка Общ ая сбор ка Узловая сборка Механическая обработка

Принципы выбора компоновки цеха

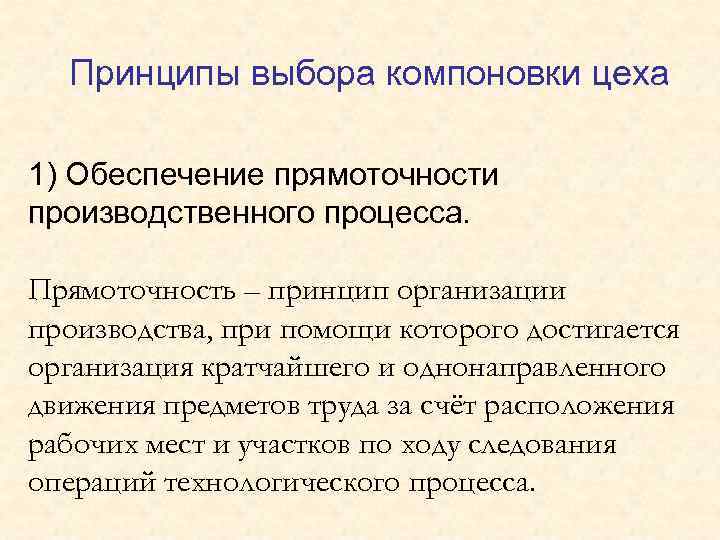

Принципы выбора компоновки цеха 1) Обеспечение прямоточности производственного процесса. Прямоточность – принцип организации производства, при помощи которого достигается организация кратчайшего и однонаправленного движения предметов труда за счёт расположения рабочих мест и участков по ходу следования операций технологического процесса.

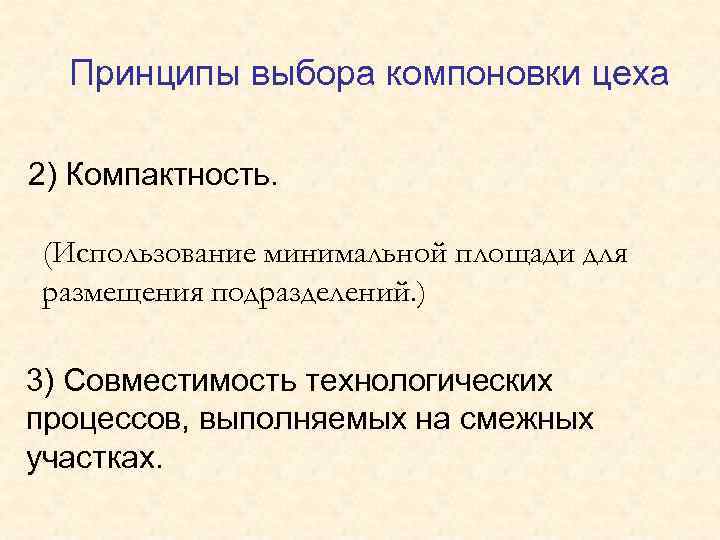

Принципы выбора компоновки цеха 2) Компактность. (Использование минимальной площади для размещения подразделений. ) 3) Совместимость технологических процессов, выполняемых на смежных участках.

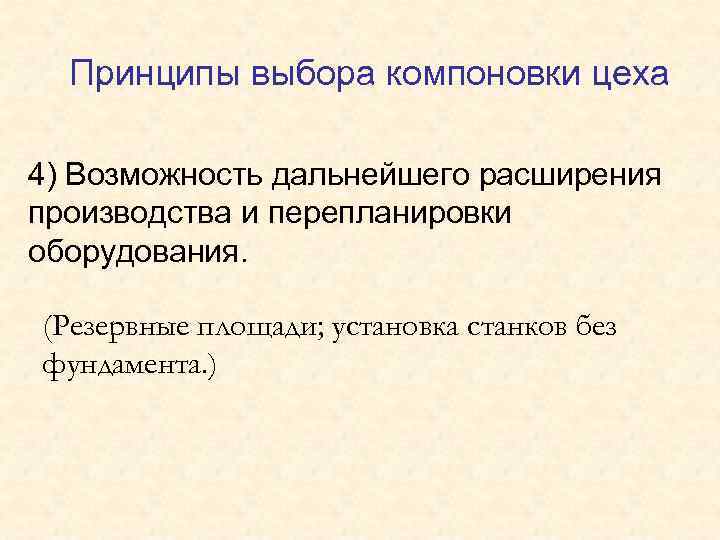

Принципы выбора компоновки цеха 4) Возможность дальнейшего расширения производства и перепланировки оборудования. (Резервные площади; установка станков без фундамента. )

Содержание компоновочного плана

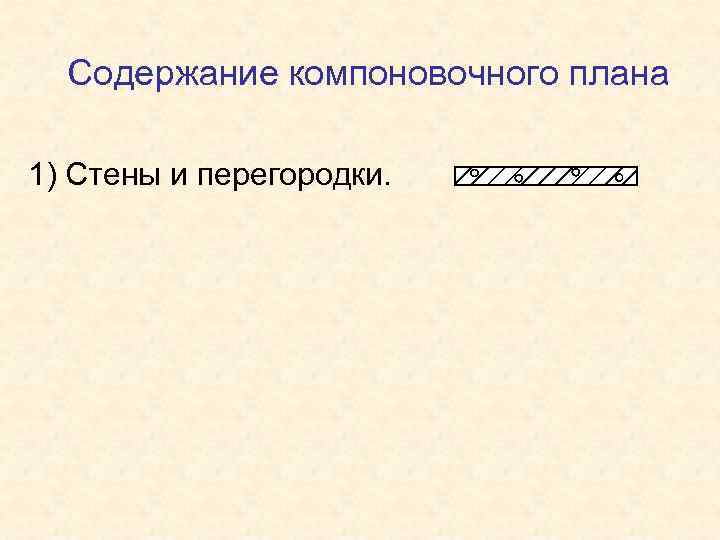

Содержание компоновочного плана 1) Стены и перегородки.

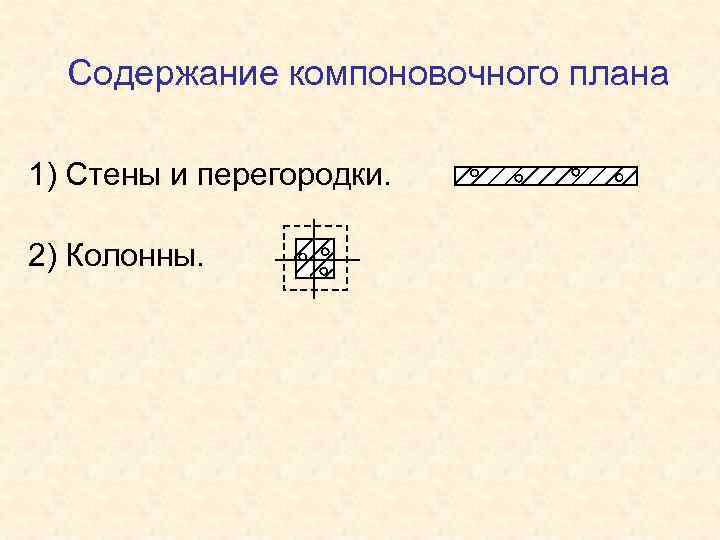

Содержание компоновочного плана 1) Стены и перегородки. 2) Колонны.

Содержание компоновочного плана 1) Стены и перегородки. 2) Колонны. 3) Продольные (обозначающие пролёты) и поперечные разбивочные оси здания. Б пролёт А 1 2 3

Содержание компоновочного плана

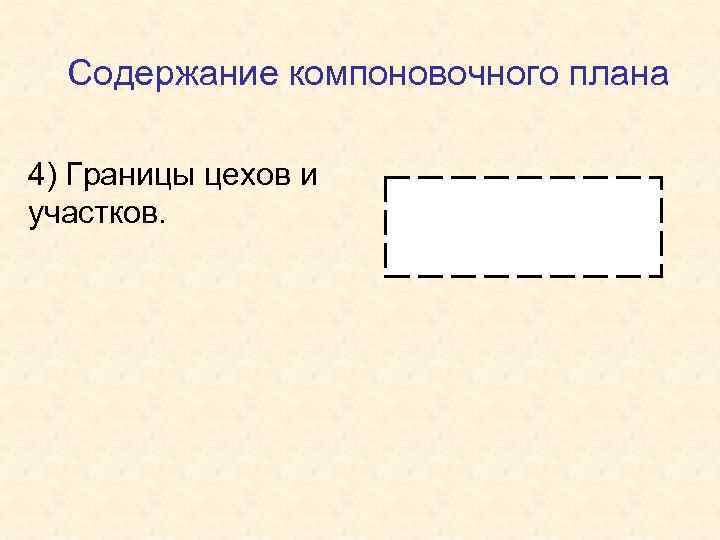

Содержание компоновочного плана 4) Границы цехов и участков.

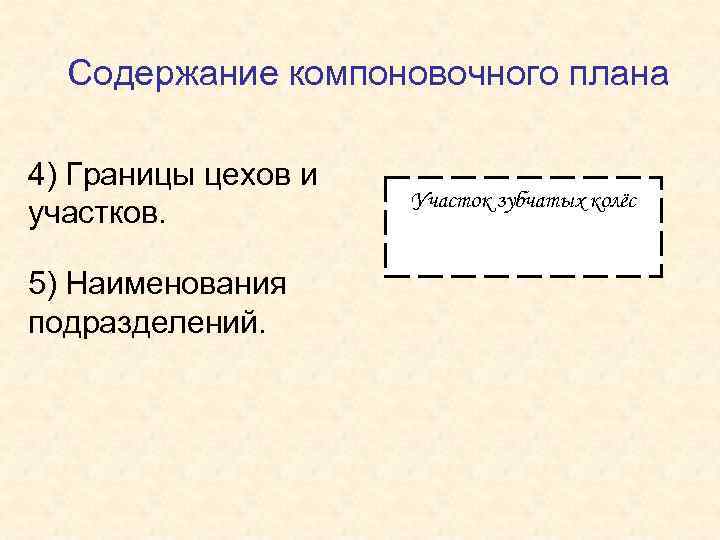

Содержание компоновочного плана 4) Границы цехов и участков. 5) Наименования подразделений. Участок зубчатых колёс

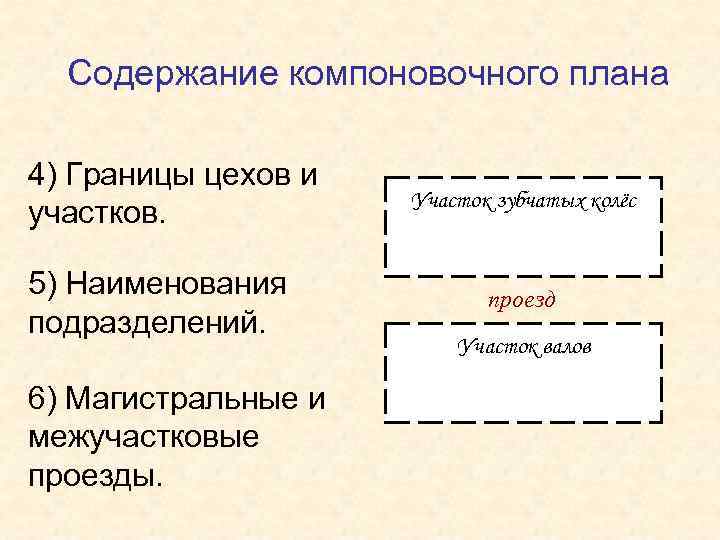

Содержание компоновочного плана 4) Границы цехов и участков. 5) Наименования подразделений. 6) Магистральные и межучастковые проезды. Участок зубчатых колёс проезд Участок валов

Содержание компоновочного плана

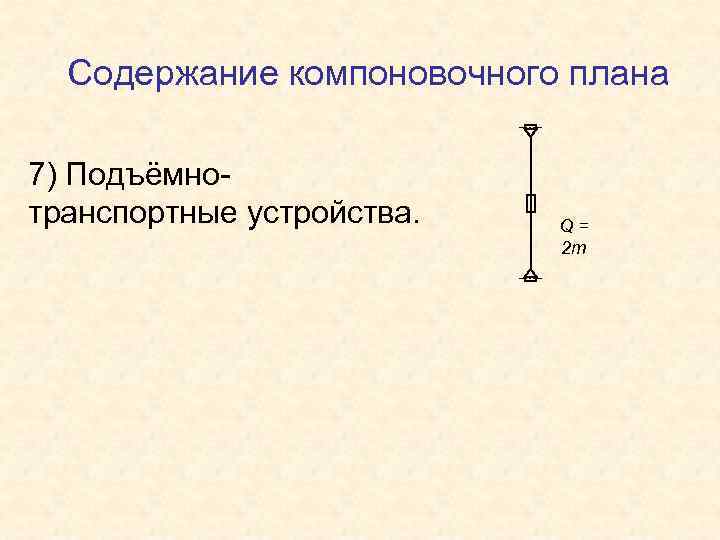

Содержание компоновочного плана 7) Подъёмнотранспортные устройства. Q= 2 т

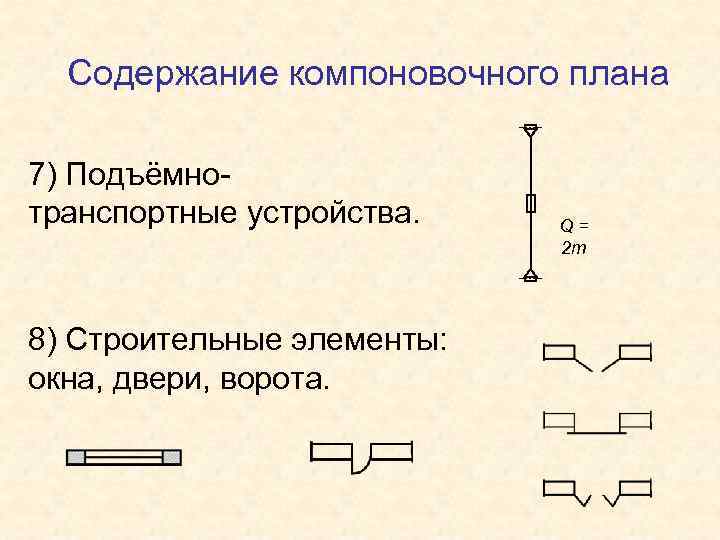

Содержание компоновочного плана 7) Подъёмнотранспортные устройства. 8) Строительные элементы: окна, двери, ворота. Q= 2 т

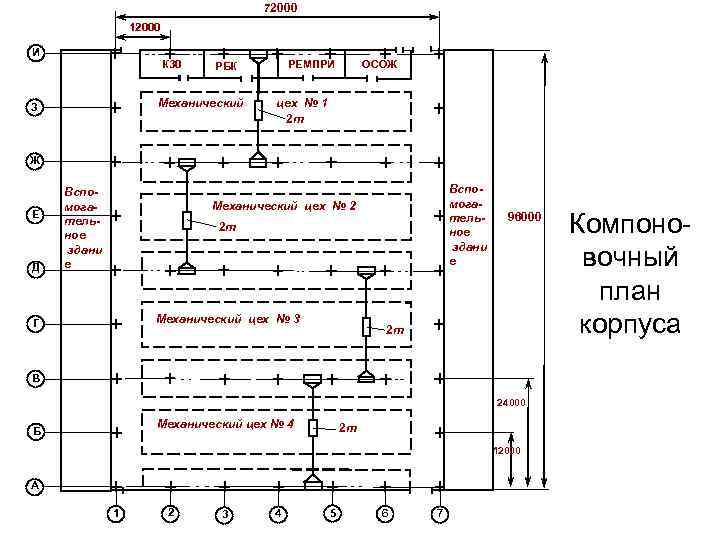

72000 12000 И К 30 Механический З РЕМПРИ РБК ОСОЖ цех № 1 2 m Ж Е Д Вспомогательное здани е Механический цех № 2 2 m Механический цех № 3 Г 96000 2 m В 24000 Механический цех № 4 Б 2 m 12000 А 1 2 3 4 5 6 7 Компоновочный план корпуса

72000 2 12000 3 4 5 6 7 Г 1 Склад готовых деталей S=154 м 2 Участок валов S=622 м 2 4000 24000 КПП S=25 м 2 Б Q = 2 т Промывочное отделение S=71 м 2 Отделение виброабразивной обработки S=195 м 2 ИРС S=88 м 2 Участок корпусных деталей S=702 м 2 Q = 2 т 2200 Участок дисков S=390 м 2 А Межопера ционный склад S=310 м 2 S=35 м 2 2 Вспом. S=24 м склад 2 Заточное 2 отд. S=45 м Участок фланцев S=340 м 2 S=35 м РЕМПРИ S=77 м 2 Склад ГСМ S=60 м 2 S=35 м 2 ОТК S=148 м 2 72000 В S=35 м 2 ЦРБ S=83 м 2 Отделение точных шлифовальных станков S=280 м 2 Отделение точных лезвийных станков S=172 м 2 Склад заготовок S=216 м 2 Компоновочный план цеха

План вспомогательного здания 12000 S=9 м 2 Медпункт S=20 м 2 S=9 м 2 М S=12 м 2 Ж S=12 м 2 S=7 м 2 Буфет S=51, 5 м 2 Комната отдыха S=35, 5 м 2 1 этаж. S=9 м 2 Женский душ S=45 м 2 Женский гардероб S=71 м 2 S=16. 5 м 2 Приёмная S=20 м 2 S=9 м 2 Ж S=12 м 2 М S=12 м 2 Зам. нач. цеха S=15 м 2 ПДБ S=18, 6 м 2 Электрики S=16, 8 м 2 S=9 м 2 Мужской душ S=45 м 2 Мужской гардероб S=142, 5 м 2 Табельная S=9 м 2 Завхоз S=9 м 2 Механик S=16, 8 м 2 S=9 м 2 Комната ст. мастеров S=16 м 2 Женский душ S=45 м 2 Женский гардероб S=72, 5 м 2 60000 Нач. цеха S=21, 5 м 2 6000 Мужской душ S=45 м 2 Бухгалт. S=20, 4 м 2 БТи. З S=19 м 2 Мужской гардероб S=89 м 2 2 этаж Тех. бюро S=50, 5 м 2
